表面计量

主LED计量表

Qu触摸屏右侧表面上的12段LED计量显示PAFL总线的电平计量，因此始终显示发送到耳机输出的信号的计量。

默认情况下，当没有激活PAFL键时，显示主LR混音电平。

ⓘ 当混音器中任何地方激活PAFL路由键或按钮时，12段LED下方的PAFL LED指示灯会亮起。

通道计量

每个通道条都包含一个色度通道计量表以显示电平，以及一个峰值LED以指示信号路径中的信号峰值。

峰值计量

只要有峰值通道被分配到通道条上，Qu表面上就始终能看到任何峰值，以便找到通道内任何可能造成破坏性峰值的位置，方法如下：

• 如果某通道在非活动层的通道条上出现峰值，层选择键将亮红灯。
• 选择该层后，每个通道条上的红色峰值（Pk）LED采用多点感应显示该通道处理路径中任何位置的峰值。
• 选择该通道后，专用处理控制（前置放大器、PEQ、GEQ、压缩器）旁边的红色峰值（Pk）LED会在信号达到该处理“模块”后紧跟的计量器-3dBFS时点亮。0dBFS是绝对最大值，因此Pk LED表示该点信号接近数字削波。

GEQ“推子翻转”

当处于GEQ推子翻转模式时，如果RTA被分配到该通道（例如在处理屏幕中可见），色度通道计量表将显示控制该频段推子的每个频段的电平。最显著的频率也通过Pk LED显示。

如果RTA被用于与所选通道不同的通道，例如通过Qu-MixPad应用，色度通道计量表和Pk LED将不会亮起。

计量屏幕

|| 计量表 | 概览

在计量屏幕中：

• 主通道电平计量显示信号范围为-40dB到+10dB。
• 每个通道计量右侧的增益减少计量显示从0dB到-30dB的电平减少，当压缩器开启时为红色/亮红色，关闭时为暗灰色/浅灰色。
• 门激活指示灯在门开启时为红色/亮红色，关闭时为暗灰色/浅灰色。

概览

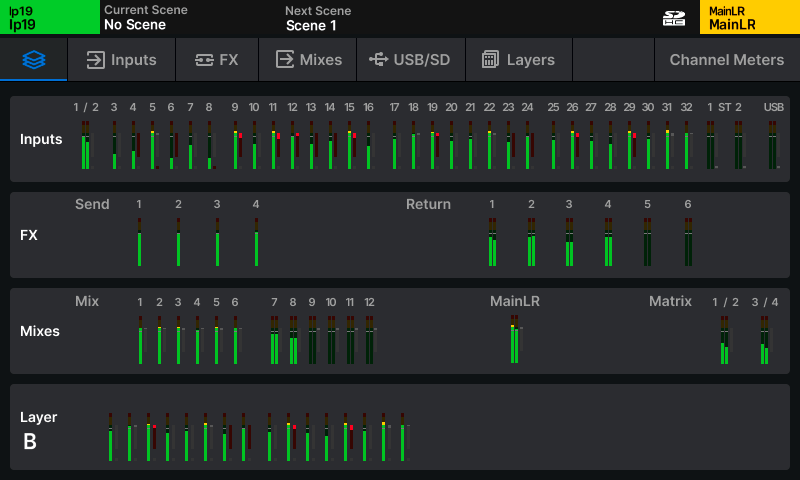

计量概览显示所有输入、FX发送和返回以及混音计量，连同当前所选推子层的计量在单一屏幕上。

• 触摸屏幕顶部的任何标签以查看每种通道类型的更大计量表。
• 触摸任何计量部分以跳转到相关标签。
• 使用表面层键选择当前选中并显示的层。

输入

• 触摸输入计量源以选择所有输入通道的计量点。请注意，这也适用于表面的色度通道计量。
• 顶部部分显示带通道名称和颜色的更大计量表。
• 下部部分显示所有输入计量，可用于导航。
• 在顶部或底部部分左右拖动以查看所有输入计量。

FX

显示所有FX发送和FX返回通道计量。

混音

显示所有混音通道计量。

• 触摸混音计量源以选择所有混音通道的计量点。请注意，这也适用于表面的色度通道计量。

USB/SD

USB输入计量显示来自USB-C或Qu驱动播放的信号，其中Qu驱动播放优先。

USB输出计量显示已在I/O屏幕中补丁至USB输出插口的通道的输出信号。

层

显示当前所选推子条层的所有推子条计量。

• 使用表面层键选择当前选中并显示的层。

|| 计量表 | 输入

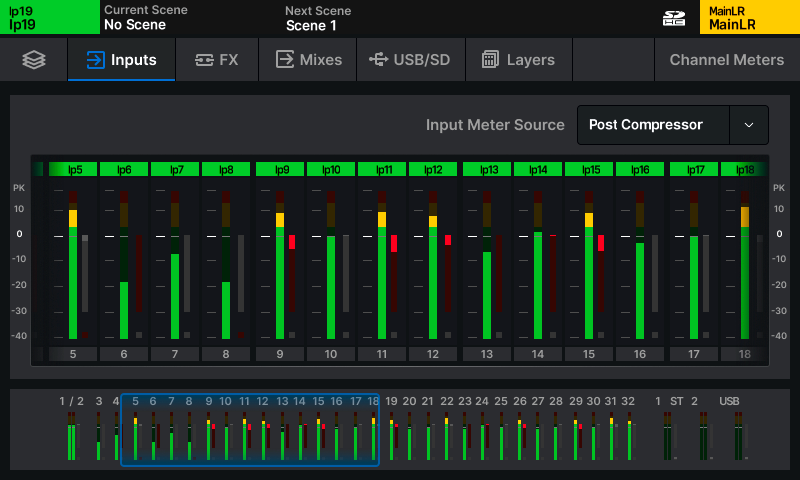

色度通道计量

|| 计量表 | 通道计量

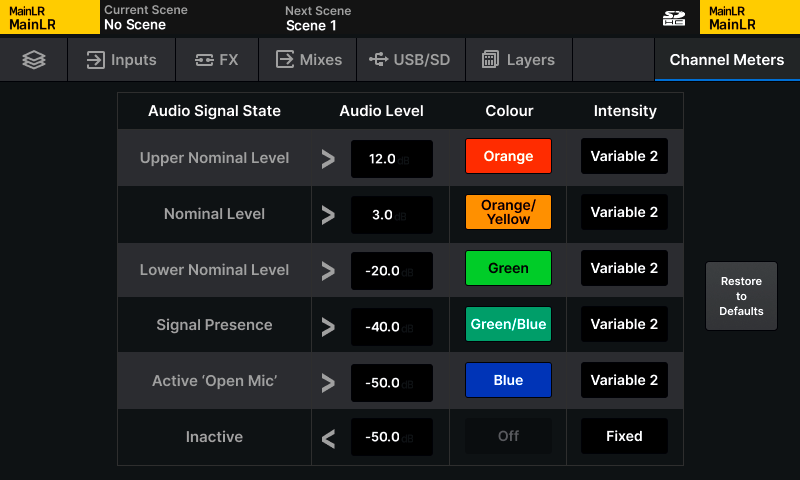

色度通道计量在每个通道条的单个LED空间内显示高分辨率计量信息。它可以描绘比传统计量表更广的电平范围，且其行为可在通道计量选项卡中自定义。

• 触摸音频电平数值并使用触摸屏旋钮调整。
• 触摸某个颜色以设置音频信号状态，并使用触摸屏旋钮调整该电平范围的颜色。
• 触摸强度数值以选择计量表的行为。

固定 - 计量表在状态间即时切换。

变量1 - 计量表在范围端点附近变化。

变量2 - 计量表在整个范围内变化。

• 触摸恢复默认按钮以恢复设置：

ⓘ 色度通道计量源与输入和混音计量所选的计量源点匹配。

ⓘ 音频电平数值受上下状态电平设置限制。
