输入连接设置

Qu的32个单声道/可链接输入处理通道中的任何一个都可以来自任何一个可用的输入插口。这包括所有本地、远程和数字输入插口以及信号发生器。

每个通道只能来自单一插口，但可以将一个输入插口连接到多个输入处理通道。请注意，当将同一插口连接到多个通道时，插口的前置放大器控制（前置放大器增益、48V幻象电源和衰减）将是共享的，因为这些属于插口，但所有处理和发送电平是独立的，因为它们属于通道。

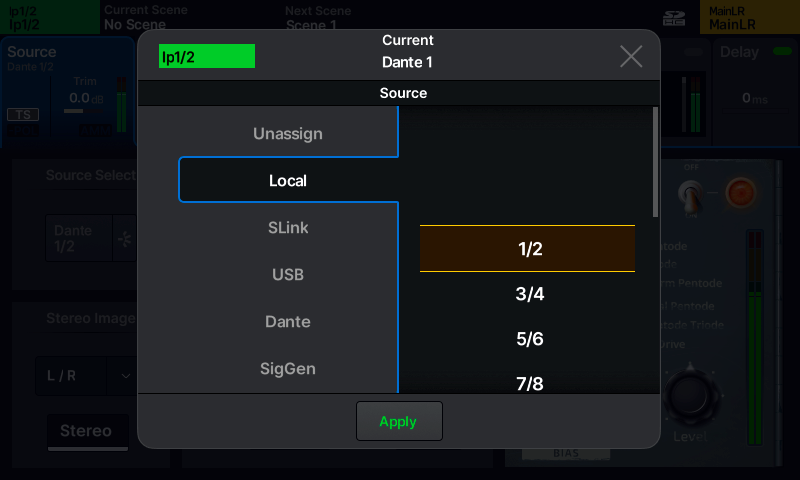

通过 PROCESSING > Input > Source 屏幕设置

|| PROCESSING | Source | 源选择（弹出窗口）

• 触摸源选择部分中的源以打开源选择弹出窗口。
• 在左侧选择插口类型。
• 在右侧选择插口编号，触摸拖动或使用触摸屏旋钮滚动浏览所有可用选项。
• 触摸应用按钮，将插口连接到通道，或关闭弹出窗口取消操作。

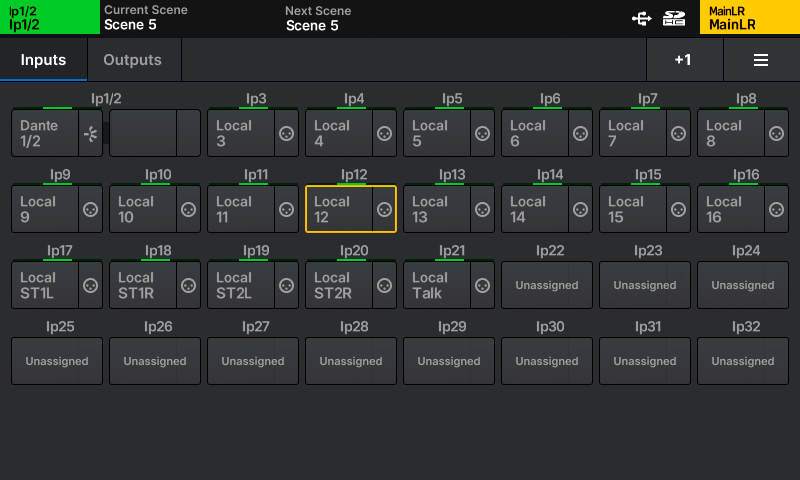

通过I/O > Inputs屏幕设置

|| I/O | Inputs

在I/O屏幕顶部选择Inputs时，会显示全部32个可连接输入通道及其当前所连接的插口。

• 触摸任一输入通道的源以打开源选择弹出窗口。
• 在左侧选择插口类型。
• 在右侧选择插口编号，触摸拖动或使用触摸屏旋钮滚动浏览所有可用选项。
• 触摸应用按钮，将插口连接到通道，或关闭弹出窗口取消操作。

输出连接设置

Qu的任一可用输出插口都可以来自任何Qu XCVI核心输出，包括混音输出、FX返回和输入直通输出。

每个输出插口只能由单一源供给，但任何源（XCVI核心输出）都可以连接到多个输出插口。

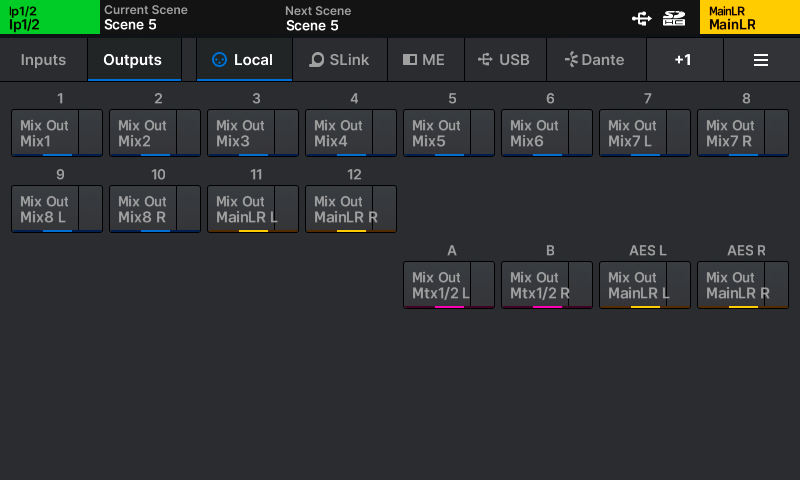

本地输出

|| I/O | Outputs | Local

在I/O屏幕顶部选择Outputs时，触摸Local可以查看所有本地输出插口（混音器背面的模拟插口）及其当前所连接的通道、混音或其他核心输出。

• 触摸任一输出插口的源以打开源选择弹出窗口。
• 在左侧选择通道、混音或其他输出类型。
• 在右侧选择具体的通道、混音或其他输出，触摸拖动或使用触摸屏旋钮滚动浏览所有可用选项。
• 触摸应用按钮，将Qu输出连接到输出插口，或关闭弹出窗口取消操作。

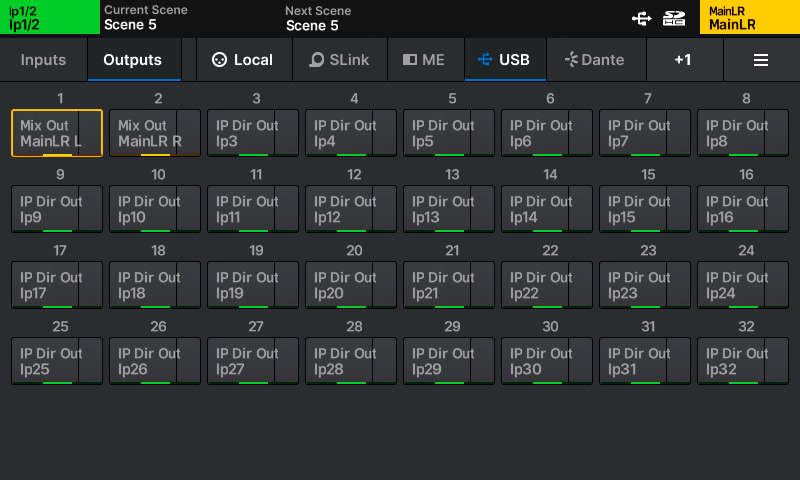

USB输出

|| I/O | Outputs | USB

共有32个USB输出插口可供连接。这些插口连接到计算机或设备的USB-C接口，以及用于Qu驱动录音的USB-A和SD卡。

所使用的输出插口取决于发送的目标，同时受音频时钟同步和数字I/O选项的设置影响。

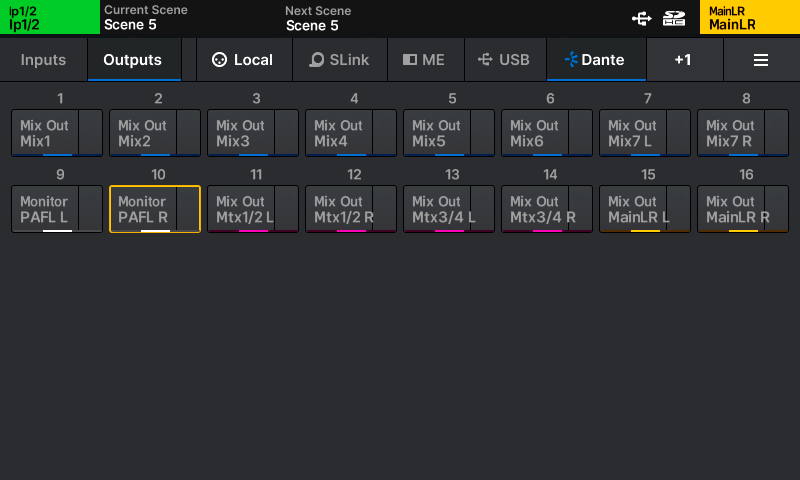

Dante连接设置（仅限Qu-5D、Qu-6D和Qu-7D）

|| I/O | Outputs | Dante

Dante插口在输入连接设置时会与其他插口选项一起显示，并且有自己的输出标签页。

连接设置的方式与其他插口类型相同，但请注意，连接是在混音器核心与Dante模块/端口之间进行的。

之后必须通过Dante控制器应用程序在该模块与网络上其他Dante模块或设备之间进行进一步连接设置。

访问Audinate网站（www.audinate.com）了解更多关于Dante的信息，并下载包括Dante控制器的软件。

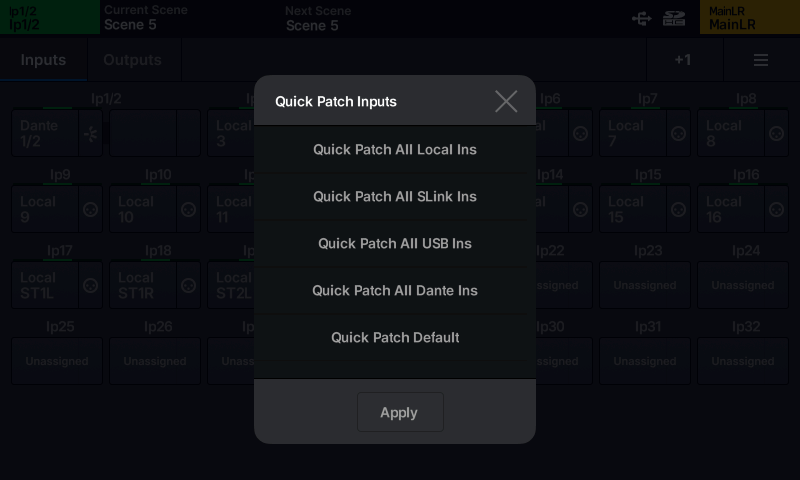

快速连接设置与+1功能

|| I/O | Inputs | 快速连接输入（弹出窗口）

快速连接设置

快速连接设置适用于输入和输出，可以快速连接当前视图中许多或全部通道或插口。

• 通过触摸屏幕右上角的三线“菜单”按钮打开快速连接弹出窗口。
• 选择一个选项。
• 按下应用以应用连接设置，或关闭弹出窗口取消操作。

输入还提供输入通道连接库，可在查看I/O > Inputs屏幕时按下LIBRARY键访问。该库可用于存储和调用所有输入通道连接设置。

+1功能

完成任何输入或输出连接后，屏幕右上角的+1按钮可用于将下一个通道或插口连接到下一个逻辑输入插口或混音器输出。

这是快速连接一组连续输入或输出的快捷方式。
