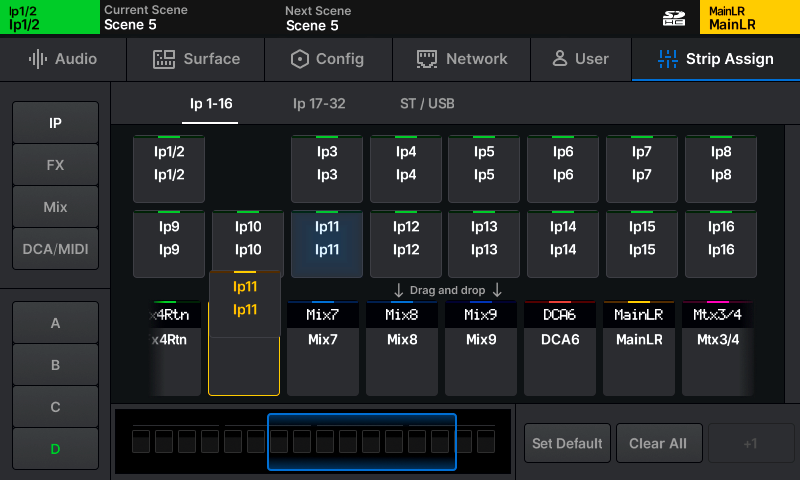

通道条分配
|| 设置 | 通道条分配
Qu 的所有推子通道条可自由分配到4个层级。
- Qu 通道显示在屏幕上半部分。通过触摸左侧按钮查看不同类型的通道,并使用顶部标签查看所有可用通道。
- 推子通道条显示在屏幕下半部分。通过触摸左侧按钮选择层级,或在控制台上切换层级,然后触摸并左右拖动或使用蓝色导航滑块查看所有可用的推子通道条槽位。
- 要将通道分配到推子通道条,触摸并拖动它们从上排拖到下排的推子通道条上。
- 要左右移动通道,触摸并按住一秒钟以“拾取”它们。
- 要移除分配,触摸并将其从下排推子通道条向屏幕顶部拖出。
- 使用设置默认或全部清除按钮替换或清除当前层级的所有通道条。
- 使用+1按钮将下一个逻辑通道分配给下一个推子通道条。
ⓘ FX 返回通道可以分配给推子通道条,但除非它们从FX引擎输出路由(即在背板设置为Mix -> Return),否则不可见。
调音台配置

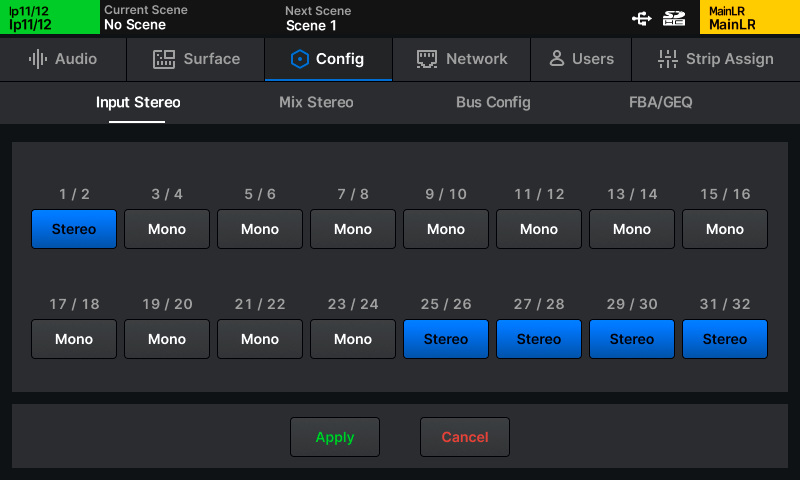

输入立体声
|| 设置 | 配置 | 输入立体声
要在整个调音台中将输入通道用作立体声通道,必须先切换到立体声模式。
- 通过触摸单声道/立体声按钮,可切换奇偶对输入通道的单声道和立体声模式。
- 触摸应用按钮以应用更改。
- 触摸取消按钮以撤销更改并重新显示当前状态。
ⓘ 默认情况下,场景调用时输入和混音单声道/立体声状态的更改被全局过滤器阻止。

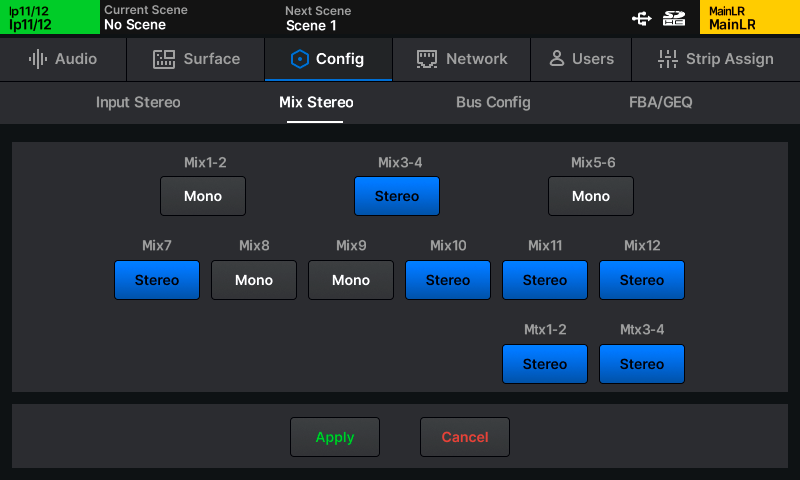

混音立体声
|| 设置 | 配置 | 混音立体声
混音1-6为单声道,可配对创建最多3个立体声混音。
混音7-12可用作单声道或立体声通道,适用于整个调音台。
矩阵(Mtx)混音为单声道,可配对创建1或2个立体声矩阵混音。
设置为立体声时,从单声道输入通道发送的信号可进行声像控制,立体声信号以带平衡控制的立体声方式传递。设置为单声道时,立体声输入和组信号将被合并。
- 通过触摸单声道/立体声按钮,可切换任意混音或混音对的单声道和立体声模式。
- 触摸应用按钮以应用更改。
- 触摸取消按钮以撤销更改并显示当前状态。
ⓘ 默认情况下,场景调用时输入和混音单声道/立体声状态的更改被全局过滤器阻止。

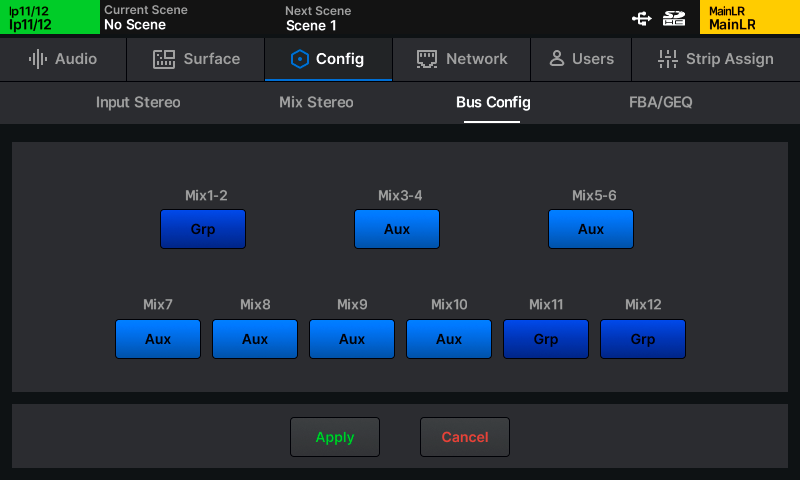

总线 配置
|| 设置 | 配置 | 总线 配置
12个混音可在总线 配置标签下切换为组或辅助模式。
- 通过触摸组/Aux按钮,可切换任意混音或混音对的辅助和组模式。
- 触摸应用按钮以应用更改。
- 触摸取消按钮以撤销更改并显示当前状态。
ⓘ 混音1-6必须成对切换,才能允许它们进一步切换单声道和立体声。
ⓘ 辅助混音键激活时显示蓝色,组混音键激活时显示洋红色。

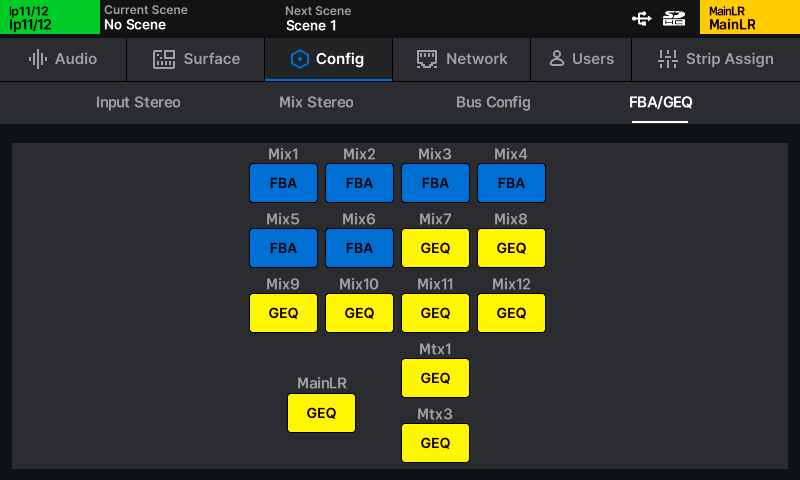

FBA/GEQ
|| 设置 | 配置 | FBA/GEQ
FBA/GEQ标签显示每个混音是否使用反馈辅助器或图示均衡器(GEQ)。
- 触摸任意FBA/GEQ按钮切换使用FBA或GEQ。
- 切换到FBA将调用默认/重置的FBA设置。
- 切换到GEQ将调用平坦/重置的常数Q图示均衡器。
ⓘ 注意,切换从FBA到GEQ时,如果已应用FBA滤波器,可能会立即产生啸叫反馈!

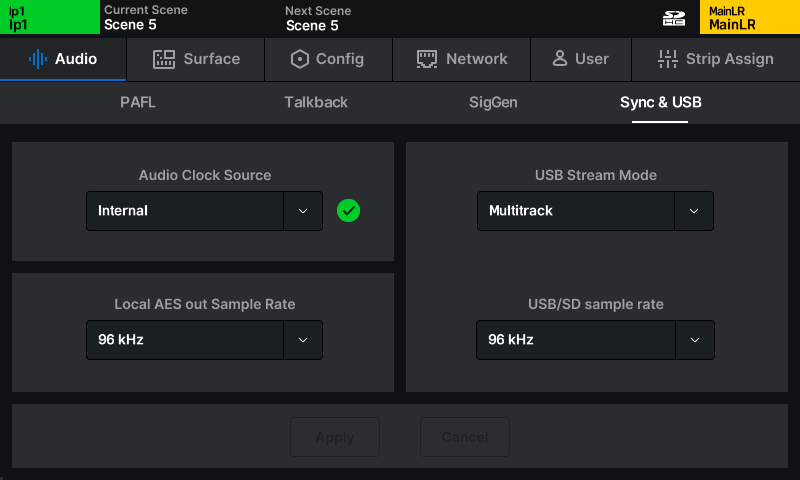

音频时钟同步及数字I/O选项
|| 设置 | 音频 | 同步 & USB
音频时钟源
- 触摸音频时钟源值以选择时钟源。
内部 - 同步至内部音频时钟。
SLink - 同步至通过SLink端口接收的数字时钟信号。
Dante - 同步至Dante模块(仅限Qu-5D、Qu-6D和Qu-7D)
- 触摸应用按钮应用更改。
成功同步时,源选择右侧会显示绿色勾号。未接收到合适时钟时,源选择右侧显示红色叉号,Qu将“回退”使用内部音频时钟。
- 当Qu作为独立系统使用(带或不带扩展单元)时,应选择内部作为时钟源。
- 连接至其他系统或Dante网络时,应确定唯一时钟源,所有其他设备应直接或通过级联设备同步至该时钟源。
ⓘ Qu内部始终以96kHz运行,即使同步的时钟源为48kHz。
ⓘ 时钟问题可能导致音频中出现可听的咔嗒声和爆裂声。
本地AES输出采样率
数字AES输出的采样率可根据需要更改。
- 触摸当前采样率值,然后选择选项。
AES输出采样率 - 44.1kHz、48kHz、88.2kHz、96kHz
- 触摸应用按钮应用更改。
USB流模式
为USB-C连接选择立体声或多轨输出。设置为立体声时,仅使用USB输入和输出插口1&2,推荐用于简单录音和回放,或用于不支持多通道音频的移动设备的流媒体或录音。
设置为多轨时,用于与数字音频工作站(DAW)进行多通道录音和回放。
USB采样率
采样率设置适用于USB-C和Qu驱动器(USB-A和SD卡),可在96kHz(无采样率转换)和48kHz(启用采样率转换)之间切换。
转换发生在核心与USB-C或Qu驱动器连接之间,无论选择哪种模式,Qu都将继续以96kHz处理所有信号。
ⓘ 选择48kHz模式可允许最多32个通道的录音和回放至Qu驱动器。详情请参阅本指南中的Qu驱动器多轨录音/回放章节。

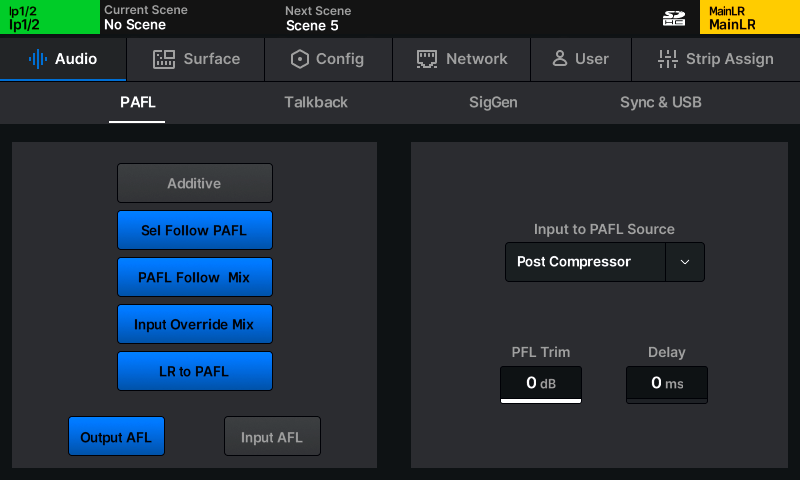

PAFL
|| 设置 | 音频 | PAFL
前/后推子监听设置影响PAFL总线的行为,该总线路由至Qu耳机输出,并显示在12段LED电平表上。
- 触摸屏幕左侧任意按钮以开启或关闭选项。
叠加 - 允许多个通道条同时路由至PAFL总线。
选择跟随PAFL - 按下PAFL键时也会选择(SEL)该通道。
PAFL跟随混音 - 当混音通道条上PAFL激活时,路由到PAFL的混音通道将跟随混音选择。
输入覆盖混音 - 按下输入通道的PAFL键会取消所有混音通道对PAFL总线的分配。取消所有输入通道对PAFL总线的分配后,将重新分配之前分配的混音。
LR路由至PAFL - 当无其他PAFL路由激活时,主LR混音路由至PAFL总线。
输出AFL – 路由至PAFL总线的输出通道电平为后推子电平。
输入AFL – 路由至PAFL总线的输入通道电平为后推子电平。
ⓘ 前推子和后推子(Pre和After Fade)描述信号电平是否受主LR混音发送电平(输入通道和组)或主混音输出推子(其他所有混音)影响。此设置不改变信号路径中监控源的位置。
输入至PAFL源点 – 选择输入通道中PAFL信号的采样点。
前置放大器后 - 信号仅受前置放大器、增益和极性影响
均衡后 - 还包括DEEP前置放大器、高通滤波器、门限器、插入和均衡
压缩器后 - 还包括压缩器
延迟/AMM后 - 还包括通道延迟和AMM
ⓘ 注意,前置放大器后设置不包括DEEP前置放大器处理。
ⓘ 此设置决定输入通道被监听时12段LED电平表的行为。根据输入电平源设置,可能与色彩通道电平表不同。
PFL衰减 – 衰减路由至PAFL总线的PFL信号电平,不影响AFL。
延迟 – PAFL延迟用于在现场声音环境中对齐PAFL总线,当来自音响系统的自然延迟声音与耳机或监听器中几乎即时的信号同时听到时,可能产生相位问题或可听延迟。

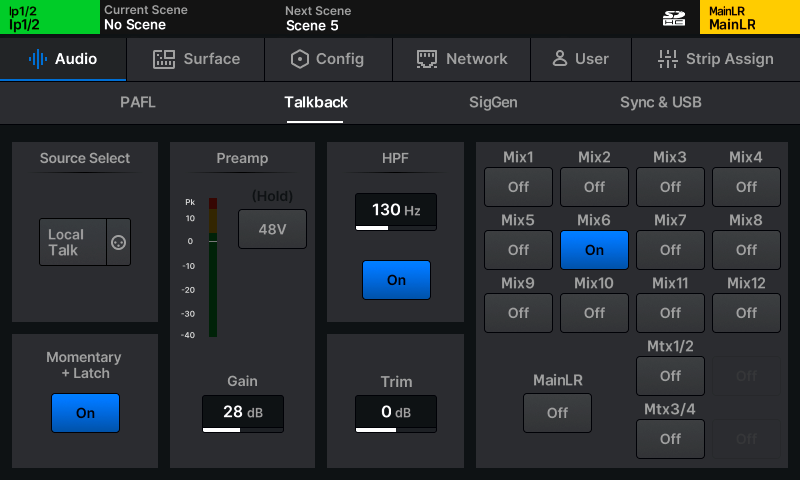

对讲
|| 设置 | 音频 | 对讲
对讲允许工程师向舞台或表演者“讲话”。当调音台表面按下Talk键时,对讲源被路由到所有分配的混音。
- 源、前置放大器和增益设置与处理 > 源屏幕中使用的相同,可按相同方式调整。
- 同样,HPF的工作方式与任何输入通道中在处理 > 均衡屏幕中的设置相同。
- 触摸任意混音分配按钮切换该混音的对讲信号开关。
瞬时+锁定 - 启用此模式时,快速单击Talk键切换对讲开关,长按时仍作为瞬时模式工作。
ⓘ 注意,本地Talkbk插口可用作额外的输入插口。当Talkbk被分配为输入通道时,更改该通道在处理 > 源屏幕中的前置放大器设置,也会同步更改对讲设置,反之亦然。若分配了非本地Talkbk插口作为对讲源,逻辑相同。但HPF和增益独立。
ⓘ 对讲输出也可从I/O屏幕路由至任意输出,并显示在监听输出源选项中。该输出遵守Talk开关,适用于专用对讲扬声器或使用ME系统时。
ⓘ 当对讲和信号发生器同时路由到混音时,对讲具有优先权。

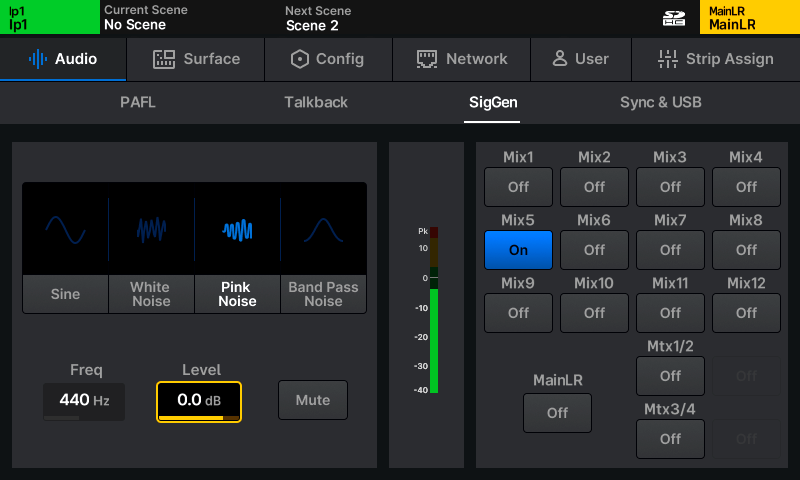

信号发生器
|| 设置 | 音频 | 信号发生器
信号发生器可用于向混音发送信号以进行电平配置,或配合实时分析仪(RTA)和测量麦克风检查系统频率响应。
信号发生器也可用作任意输入通道的选项,出现在输入源选择弹出窗口中。
信号类型 – 选择正弦波、白噪声、粉红噪声或带通噪声。
频率 – 调整正弦波频率或带通滤波器中心频率。
电平 – 调整信号电平,发送到通道之前。
静音 - 完全静音或取消静音信号。
- 触摸屏幕右侧任意混音分配按钮,将信号发生器分配或取消分配到该混音。
ⓘ 当对讲和信号发生器同时路由到混音时,对讲具有优先权。

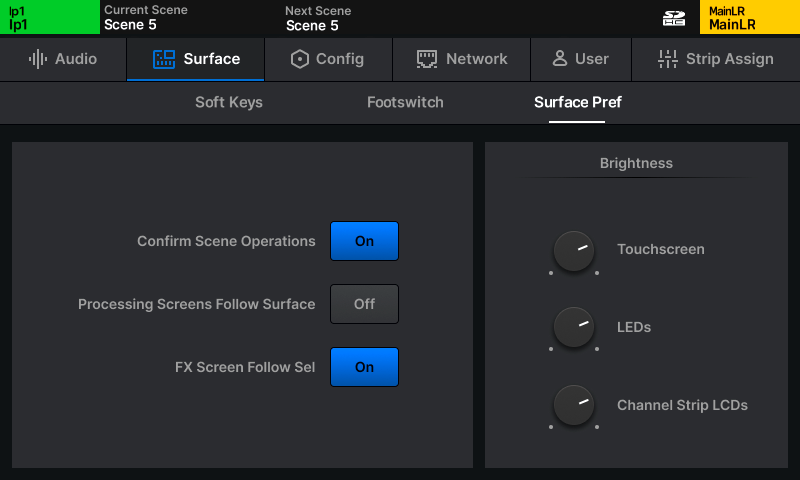

控制台偏好设置
|| 设置 | 控制台 | 控制台偏好
ⓘ 此屏幕也可通过主页上的亮度按钮访问。
确认场景操作 - 执行场景覆盖、调用或删除操作时启用确认弹窗。
处理屏幕跟随控制台 – 调整控制台控件时,处理屏幕将跳转到对应的处理模块。
FX屏幕跟随选择 - FX屏幕中选择的FX单元将跟随FX发送和返回通道的选择,以及插入了FX单元的任何通道。
触摸屏亮度 – 主屏幕亮度。
LED亮度 – 控制台所有LED灯光亮度,包括按键、通道和PAFL电平表。
通道条LCD亮度 – 通道条LCD显示背光亮度。
软键/脚踏开关

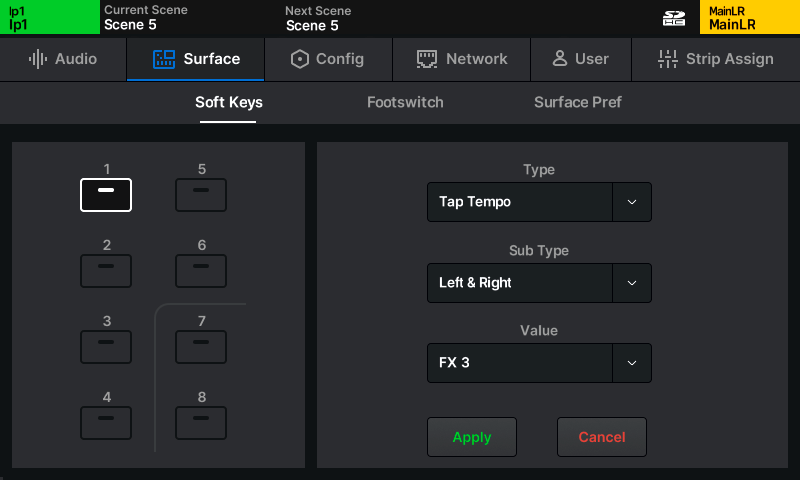

软键
|| 设置 | 控制台 | 软键
软键允许自定义Qu控制台的控件功能。
更改软键功能步骤:
- 触摸左侧编号软键按钮,这些编号与Qu控制台表面标签对应。
- 触摸类型并选择类型。
- 触摸子类型(如有)并选择子类型。
- 触摸值(如有)并选择选项。
- 触摸应用或取消按钮以应用或放弃更改。
软键根据功能以不同颜色点亮。分配为节拍器时,会闪烁显示当前节奏。
软键可按场景分配不同功能,但默认情况下,任何更改均被软键全局过滤器阻止。
ⓘ 长按控制台上的查看键,在触摸屏上显示当前软键分配。

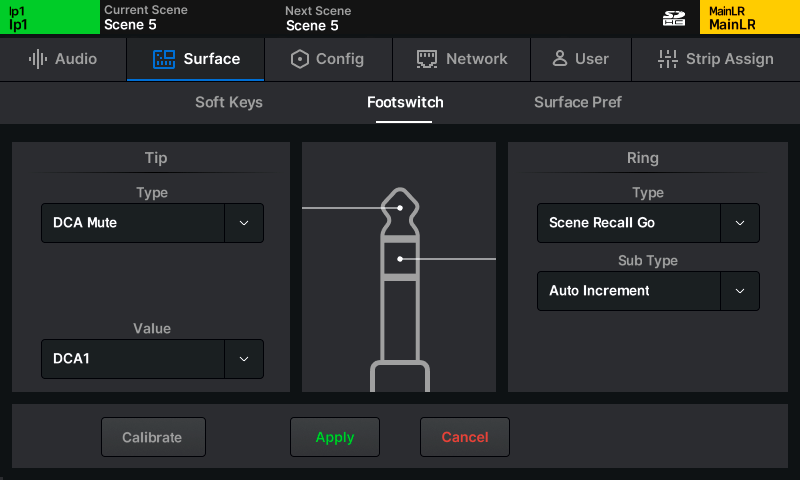

脚踏开关
|| 设置 | 控制台 | 脚踏开关
可使用单脚踏开关(TS接口)或双脚踏开关(TRS接口)连接至Qu。
每个开关可独立设置为锁定、瞬时或软锁定(瞬时模拟锁定)操作。
校准 – 按步骤设置已连接的脚踏开关。
顶端/环 – 分配每个脚踏开关执行的功能。单脚踏开关时,仅分配顶端。
选择功能后,按应用按钮应用更改,或按取消按钮放弃更改并显示当前分配。
可能的软键/脚踏开关分配
| 类型 | 子类型 | 值 | 键颜色 |
| 未分配 | 无 | 无 | 无 |
| AMM 通道开/关 | 无 | 所有单声道输入通道 | 蓝色 |
| AMM 进/出 | 无 | 无 | 绿色 |
| 通道静音 | 无 | 所有音频通道 | 红色 |
| 通道PAFL | 无 | 所有音频通道 | 黄色 |
| DAW 控制 | 无 | 银行上、银行下 | 红色(闪烁) |
| DCA静音 | 无 | DCA 1至8 | 红色 |
| DCA PAFL | 无 | DCA 1至8 | 黄色 |
| MIDI 音符开/关 | MIDI 通道 | 音符 | 红色(闪烁) |
| MIDI 程序变更 | MIDI 通道 | 程序0 - 127 | 红色(闪烁) |
| 混音选择 | 无 | 所有混音 | 蓝色/洋红色 |
| MMC | 无 | 倒带、播放、暂停、停止、快进、录音 | 红色(闪烁) |
| 静音组 | 无 | 静音组1至8 | 红色 |
| PAFL清除 | 无 | 无 | 红色(PAFL开启) |
| 调用场景 | 无 | 所有保存的场景 | 红色(闪烁) |
| 场景 下一个 | 无 | 无 | 红色(闪烁) |
| 场景 上一个 | 无 | 无 | 红色(闪烁) |
| 场景 调用启动 | 无、自动递增 | 无 | 红色(闪烁) |
| 场景 存储当前 | 无 | 无 | 红色(闪烁) |
| Qu 驱动多轨 | 无 | 上一曲、停止、播放/暂停、录音、下一曲、录音/停止 |
蓝色/红色/ 绿色 |
| Qu 驱动立体声播放 | 无 | 上一曲、停止、播放/暂停、下一曲 |
蓝色/红色/ 绿色 |
| Qu 驱动立体声录音 | 无 | 录音、停止 | 红色 |
| 对讲 | 无 | 无 | 绿色 |
| 节拍器 | 左、右、左右 | FX 引擎1至6 | 黄色(闪烁) |
| 全局节拍器 | 无 | 无 | 黄色(闪烁) |
用户
除管理员用户外,Qu可设置10个其他用户,每个用户拥有独立密码、权限、场景访问和用户场景(登录时调用)。
这些用户可在Qu本机登录,也可通过任何远程连接至Qu的客户端登录,如Qu-MixPad和Qu4You远程应用,支持多用户同时在不同设备登录。
用户
|| 设置 | 用户 | 用户设置
ⓘ 仅在以管理员身份登录时才能进行用户设置和权限配置。
ⓘ 管理员用户始终激活,拥有对Qu所有设置的无限制访问权限。
更改用户设置和权限时,先从左侧列表选择用户。此时只针对该用户进行更改,用户列表在所有标签中可见,方便随时快速比较用户和更改权限。

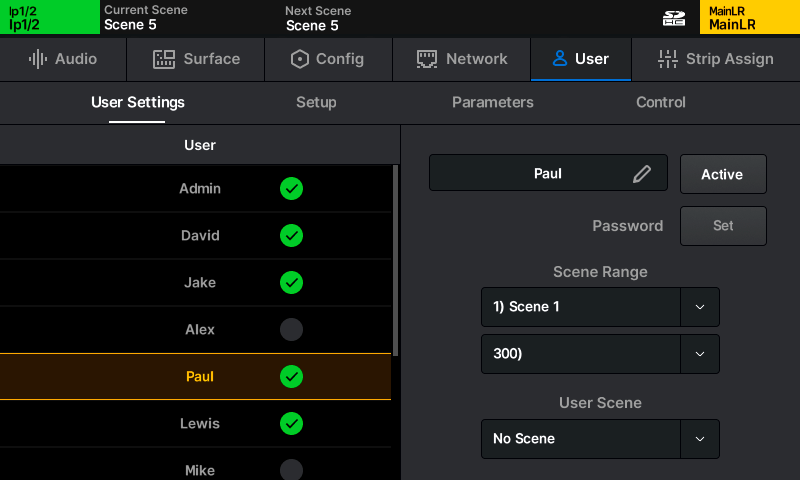

用户设置
用户名 - 触摸用户名文本框以更改用户名。
激活/未激活 – 未激活用户无法登录,但所有设置和权限仍保存。
密码设置 - 为用户设置或更改密码。该密码用于登录及从主页屏幕锁定调音台。
ⓘ 要移除密码,只需为用户设置空白密码。
场景范围 - 选择用户可访问的场景范围(默认范围为全部300个场景)。
用户场景 - 选择该用户登录时加载的场景。
用户权限库
选择10个用户中的任意一个后,按库键显示用户权限库。包含工厂预设作为起点和快速设置,也可存储和调用用户自定义预设。
- 选择预设并触摸调用,将权限设置应用于当前选定用户。
- 触摸用户进入用户库,可管理自定义预设。

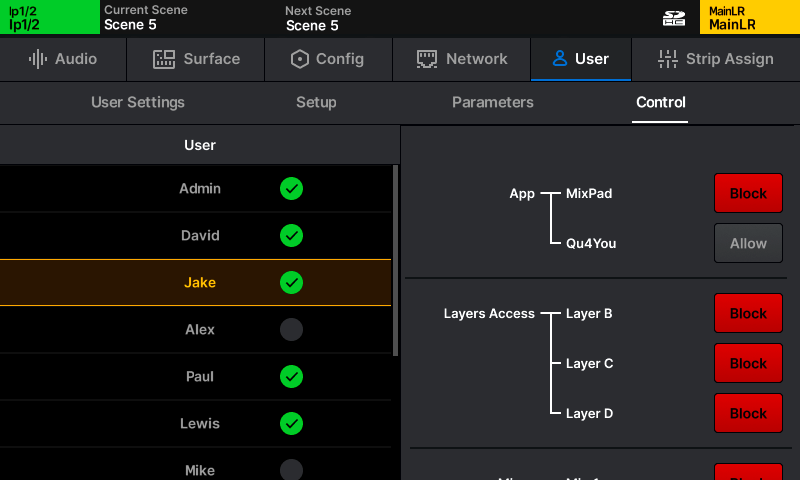

用户权限
|| 设置 | 用户 | 控制
触摸设置、参数或控制标签,显示可按用户逐一设置为允许或阻止的参数和功能列表。
- 触摸右侧允许/阻止按钮切换权限。
可用用户权限
| 设置 |
|---|
| USB数据调用 |
| USB数据存储 |
| USB数据修改 |
| 场景调用 |
| 场景存储 |
| 场景修改 |
| 提示列表修改 |
| 全局过滤器 |
| 通道保护 |
| 场景偏好 |
| 库调用 |
| 库存储 |
| 库修改 |
| FX 库调用 |
| FX 库存储 |
| FX 库修改 |
| 输入立体声 |
| 混音立体声 |
| 总线 配置 |
| PAFL/对讲设置 |
| 信号发生器 |
| 音频同步选项 |
| USB |
| 通道条分配 |
| 软控设置 |
| 电平表设置 |
| MIDI 设置 |
| 网络设置 |
| USB格式化 |
| 参数 |
|---|
| 名称/颜色 |
| 输入前置放大器 |
| 输入/组均衡 |
| 输入/组其他处理 |
| 混音均衡 |
| 混音其他处理 |
| FX 参数 |
| 直通输出和混音设置 |
| 混音分配和前/后推子 |
| DCA/静音组分配 |
| 输入布线/库 |
| 输出/插入/FX布线 |
| AMM 设置/分配 |
| AMM 参数 |
| 控制 |
|---|
| Qu MixPad App 访问权限 |
| Qu4You App 访问权限 |
| Qu 控制 App 访问权限 |
| 层B-D* |
| 混音1-12* |
| FX 发送1-4* |
| 矩阵1-4* |
| Qu 驱动回放 |
| Qu 驱动立体声录音 |
| Qu 驱动多轨录音 |
| *可按层级/混音分配 |

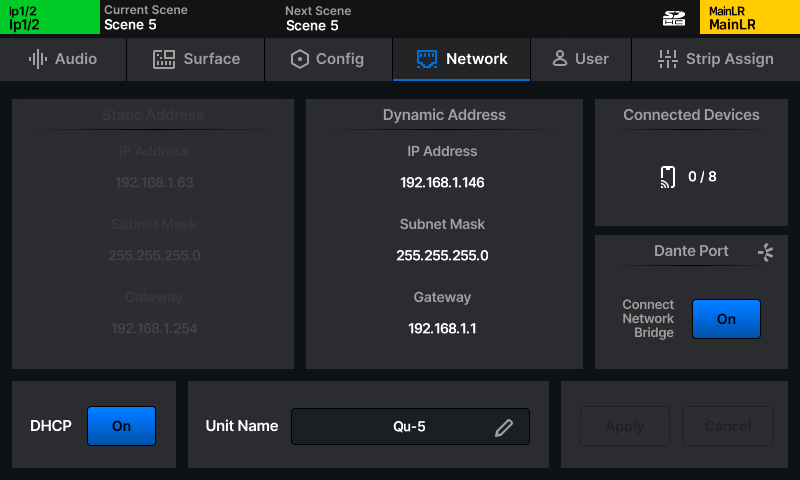

网络
|| 设置 | 网络
用于以太网控制,如远程应用控制或基于TCP/IP的MIDI,Qu必须通过网络端口连接至网络设备。
ⓘ 使用无线路由器或接入点时,确保将Qu的网络端口连接至可用的局域网端口。Qu上的网络端口Lnk指示灯将亮起,显示网络活动。
默认设置下,Qu会自动连接任何使用DHCP分配IP地址的网络,并被连接至同一网络及子网的设备上的应用识别。
在某些情况下,使用静态IP地址是必要或更优选。除非完全了解所连接的网络,否则不建议使用静态设置。
DHCP - 开关DHCP模式。启用DHCP时显示动态地址值,且Qu已被分配地址。若未通过DHCP分配地址,Qu将自动分配地址,此时显示星号(‘*’)。
静态地址 - DHCP模式关闭时可设置。触摸任意静态网络值输入新值。
设备名称 - 修改Qu在网络及应用中显示的名称。
已连接设备 – 显示当前连接至调音台的应用实例数量。最多可连接8个实例,其中最多两个为Qu-MixPad。
- 触摸应用或取消按钮应用或放弃更改。
Dante(仅限Qu-5D、Qu-6D、Qu-7D)
Dante端口提供16x16通道连接至运行于96kHz或48kHz的Dante网络。可用于在Qu和其他Dante设备间传输音频。
访问Audinate网站(www.audinate.com)了解更多Dante信息,并下载软件,包括用于网络中Dante设备设置和布线的Dante Controller。
时钟/同步
多设备共享音频系统中应只有一个时钟主控。Dante端口/模块在时钟同步和布线方面应视为独立于Qu核心的设备。这意味着时钟源设置有两种选择:
Qu作为时钟主控 – 将Qu音频时钟源设置为内部,并通过Dante Controller为设备启用“启用外部同步”。
Dante作为时钟主控 – 将Qu音频时钟源设置为Dante。使用Dante Controller关闭设备的“启用外部同步”,由Dante网络自动选择主控或手动选择首选主控。
布线
系统中对Dante插口的布线是Qu核心与Dante模块/端口间的布线。后续模块与网络中其他Dante模块或设备间的布线需使用Dante Controller完成。
控制网络桥接
在Qu-5D、Qu-6D和Qu-7D中,网络屏幕包含控制网络桥接开关。
开启控制网络桥接时,Dante端口在内部与Qu网络端口桥接连接。这样,连接至Dante网络的计算机可通过远程应用或基于TCP/IP的MIDI控制Qu,或连接至Qu网络端口的计算机可运行Dante Controller调整布线或设备设置。
ⓘ 控制网络桥接仅用于控制消息,Qu网络端口不能用于音频连接。
