处理概述

|| 处理 | 信号源（输入通道）

Qu的每个输入和混音通道都有独立的处理和路由选项。

可以随时通过每个通道推子条上的绿色Sel键选择一个通道。

然后可以使用专用的控制面板控制该通道，处理和路由屏幕会显示该通道所有可能的处理和路由选项。

导航

每个通道有多个处理阶段，输入通道和混音通道的可用处理略有不同。

处理屏幕顶部有每个处理阶段的标签，按照信号从左到右的处理顺序排列（为了方便，输入高通滤波器显示在EQ标签中）。

• 触摸屏幕顶部的任一处理阶段，在屏幕下方显示并调整该阶段的所有参数。

输入 > 信号源

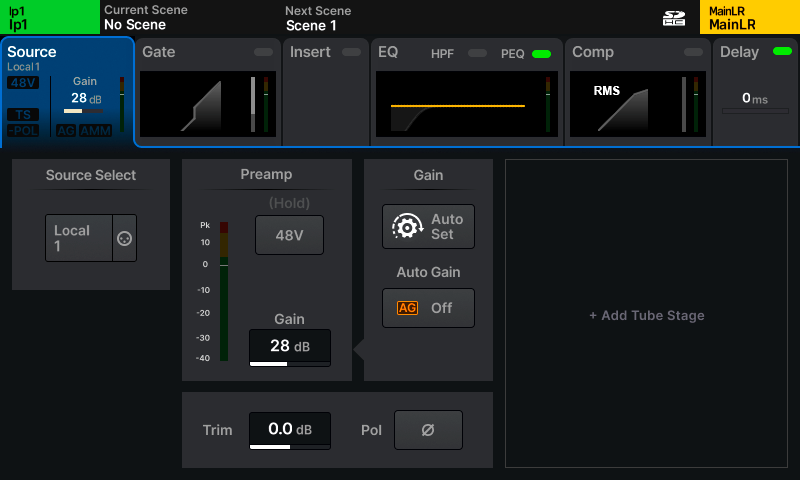

|| 处理 | 信号源（输入通道）

信号源选择 – 显示当前输入通道的信号源。触摸以选择该通道的其他信号源。更多信息请参见输入接线。

立体声图像 – 仅当选择立体声输入通道时显示。触摸模式以选择以下选项：

L/R - 标准左右声道。

R/L - 左右声道互换。

L-Pol/R - 标准左右声道，左声道极性互换。

R-Pol/L - 左右声道互换，右声道极性互换。

单声道 - 左右声道信号均送入两个通道。

L/L - 左声道信号送入两个通道。

R/R - 右声道信号送入两个通道。

M/S - 用于解码中/侧阵列（输出 M+S/M-S）。

ⓘ 正常的 M/S 使用中，中间信号/麦克风应接入奇数通道，侧边信号/麦克风应接入偶数通道。

宽度控制可在单声道（0%）到立体声（100%）之间以1%递增调整。

48V - 触摸并按住以激活XLR输入的幻象电源（电容麦克风和有源DI盒必需）。

ⓘ 幻象电源仅通过XLR连接提供，不会发送到组合插座的¼” TRS插孔。

衰减 - 开启或关闭插座衰减。此功能会在信号到达前置放大器前降低输入信号的电平，用于防止过载。

ⓘ Qu本地组合输入插座的TRS连接具有固定的-20dB衰减。

增益 - 手动调整输入信号的前置放大器增益。

自动设置 – 启动增益助手自动设置过程，根据输入信号电平自动设置信号源/插座的最佳前置放大器增益。

自动增益 – 开启时，增益助手会自动降低前置放大器增益以防止削波。

ⓘ 增益助手功能仅在输入通道信号源来自本地或SLink插座且可控制前置放大器时可用。

ⓘ 增益助手功能可单通道使用，也可同时用于多个通道。详情请参见增益助手章节。

修剪 – 数字±24dB电平调整。

极性 – 反转信号极性。常用于同一声源使用多个麦克风的情况（例如军鼓顶麦和底麦）。

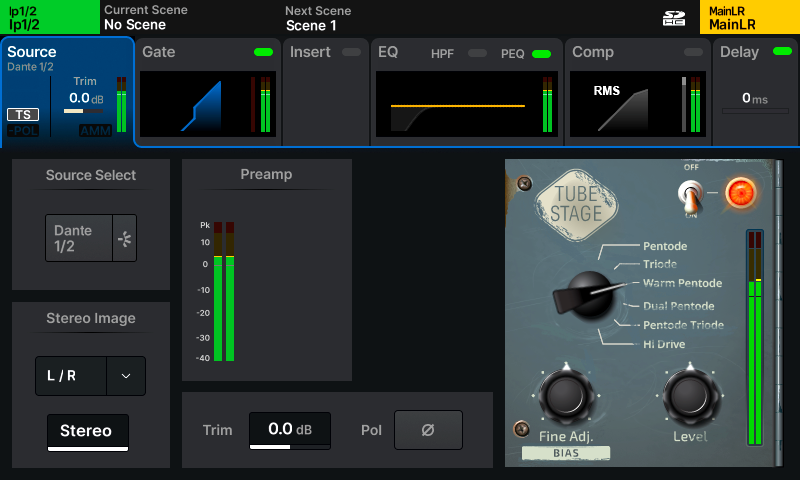

电子管阶段

|| 处理 | 信号源（输入通道）

Qu本身及远程音频单元中的前置放大器都准确透明，瞬态响应快，失真低。但在某些情况下，复古前置放大器的谐波失真、频率和动态响应特性是非常需要的。使用DEEP前置放大器模型如电子管阶段，您可以完全控制地添加这些特性，同时避免古怪设备相关的限制和可靠性问题。

请注意，正如其模拟的设备一样，电子管阶段会根据输入信号电平不同而产生不同反应。因此在调整电子管阶段之前，务必先设置好前置放大器。

• 在通道的前置放大器屏幕中，触摸+电子管阶段或按库键，从出厂前置放大器库中调用电子管阶段。
• 电子管阶段设置也可存储并从用户前置放大器库调用。

ⓘ 电子管阶段是Qu的附加功能，可在shop.allen-heath.com购买。

开/关 - 开启或关闭电子管阶段。

模式 – 选择不同的电子管/阀前置放大器拓扑结构。

微调 – 根据所选模式调整不同参数。

电平 – 用于衰减或补偿增益的修剪控制。

输入 > 门

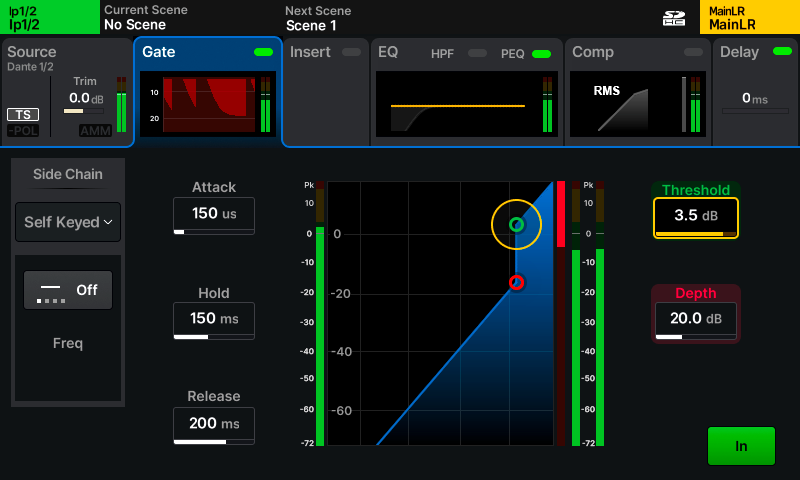

|| 处理 | 门（输入通道）

门允许所需信号通过，衰减不需要的信号。其用途多样，包括去除闲置乐器的嗡嗡声，或避免只打军鼓时通过汤姆麦克风听到军鼓声。

启动 – 调整信号达到阈值后，门打开所需的时间。

保持 – 调整信号低于阈值后，门保持打开的时间。

释放 – 调整信号低于阈值且保持时间结束后，门完全关闭所需的时间。

阈值 – 调整触发门打开的电平。

深度 – 调整门完全关闭时信号被衰减的程度。

开/关 – 启用或禁用门。

侧链

• 选择自触发或选择其他通道触发门控。
• 触摸滤波类型切换<强>关闭强>/HPF/BPF/LPF模式。
• 触摸频率值选择，然后用触摸屏旋钮调整。

输入 > 插入

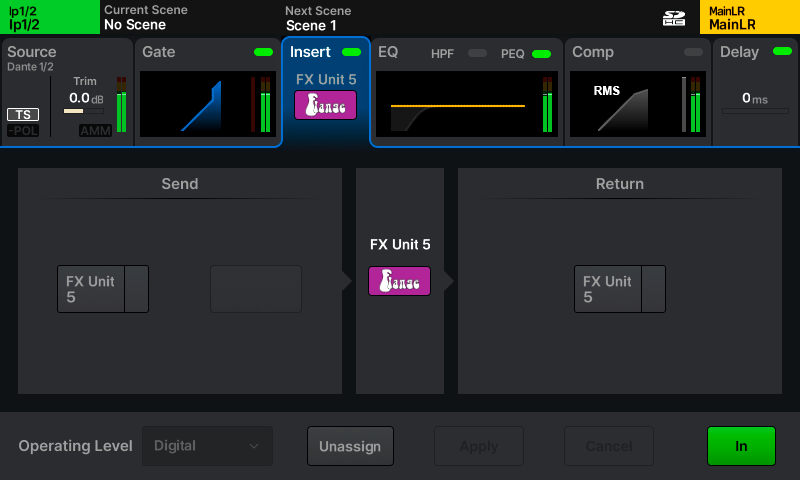

|| 处理 | 插入（输入通道）

插入点允许对后门控信号进行处理，然后直接返回到通道，位于PEQ之前。通常用于EQ或动态处理，也可用于插入效果器。

发送 – 选择信号发送目的地，可为任何可用输出插座或效果器。

返回 – 选择返回信号源，可为任何可用输入插座或效果器。

ⓘ 插入效果器时，发送和返回会自动匹配。

工作电平 – 选择与所用插入插座匹配的线路电平选项。

数字 - 不补偿，适用于数字I/O。

模拟 - 适用于+4dBu外部设备。

-10 dBV - 适用于-10dBV外部设备。

取消分配 – 取消并清除发送和返回插座选择。

开/关 – 插入开关，不影响已分配的插座。

ⓘ 如果插座在系统其他地方使用，会有提示。返回插座被多处使用时，会显示+符号。

输入 > EQ

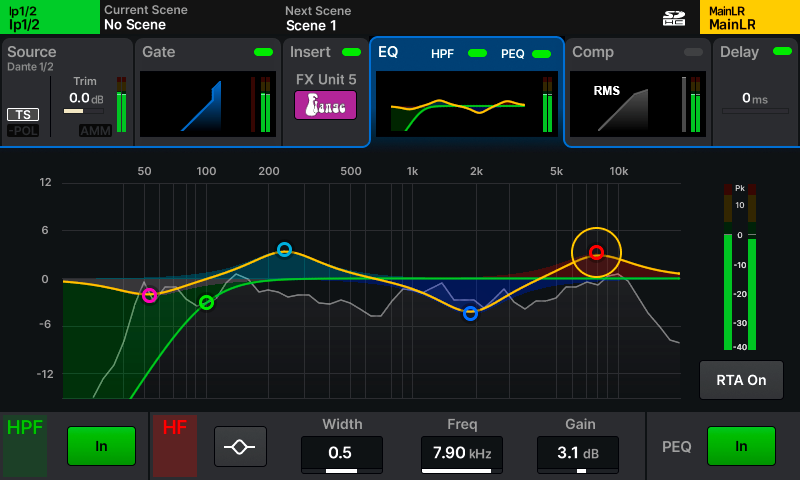

|| 处理 | EQ（输入通道）

4段参数均衡器通过削减或提升不同频率来调整信号音色。

• 触摸图表上的任一频段，在屏幕底部显示设置和值。
• 使用专用控制面板、触摸并拖动图表或选择参数并用触摸屏旋钮调整。

类型 – 低频和高频频段包含架式、钟形或高通/低通选项。

宽度 – 调整围绕中心频率影响的频率范围。

频率 – 选择调整的中心频率。

增益 – 将所选中心频率削减或提升±15dB。

实时分析 – 在PEQ后显示实时频谱分析器。

开/关 – 启用或禁用PEQ。

高通滤波器

高通滤波器允许高于设定频率的声音通过，同时削减低频。常用于去除低频噪声（如麦克风操作声、交通噪声或背景嗡嗡声）或当低频对混音无贡献时（如主要为中高频的声源如人声、吉他或钹）。

请注意，高通滤波器显示在此屏幕仅为方便，实际应用于通道信号路径中门控之前。

频率 – 调整高通滤波器频率。开启时，高于此频率的所有频率通过，低于则被衰减。

开/关 – 开启或关闭高通滤波器。

输入 > 压缩器

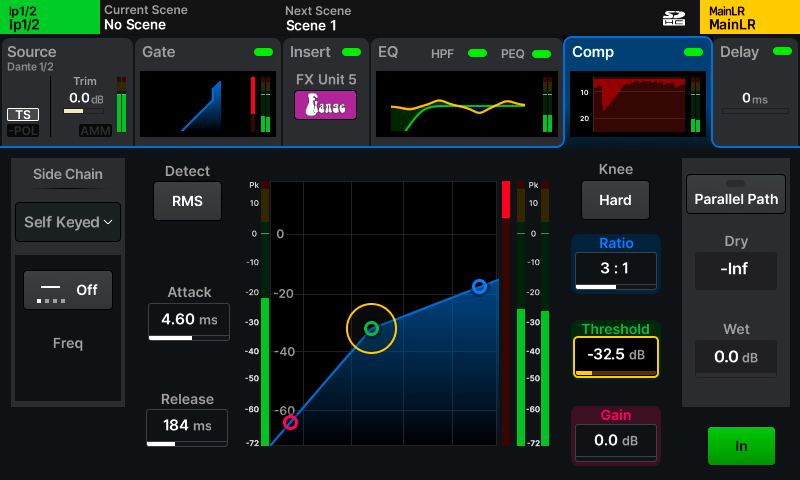

|| 处理 | 压缩器（输入通道）

压缩器用于控制和减少信号的动态范围。

RMS/峰值 – 压缩由RMS（短期平均）或峰值（即时）信号电平触发。

硬/软起点 – 硬起点压缩仅在达到阈值时开始生效；软起点压缩提前开始生效，但更渐进。

启动 – 调整信号达到阈值后压缩开始生效的时间。时间长允许瞬态通过，仅压缩声音主体；时间短则压平信号，抑制峰值。

释放 – 调整信号低于阈值后压缩停止所需时间。

比率 – 压缩生效时输入信号与输出信号的比率。例如设置为3:1时，输入增加3dB，输出仅增加1dB。

阈值 – 调整压缩开始作用的输入电平。

增益 – 用于补偿信号被衰减后的增益。

开/关 – 启用或禁用压缩器。

侧链

• 选择自触发或选择其他通道触发压缩。
• 触摸滤波类型切换<强>关闭强>/HPF/BPF/LPF模式。
• 触摸频率值选择，然后用触摸屏旋钮调整。

并行路径

允许将压缩信号与未压缩信号混合。由于XCVI内核，这些信号是相干的，不会产生梳状滤波效应。

• 触摸并行路径按钮开关此功能。
• 触摸干/湿值并用触摸屏旋钮调整。

DEEP 压缩器

DEEP压缩器是Qu混音台的可选附加组件。

基于经典硬件设备建模，具有独特的音色和行为特性，可替代每个输入和混音处理通道的标准压缩器，且无延迟。

• 按库键查看压缩器库。
• 可从出厂库调用不同的DEEP压缩器模型。

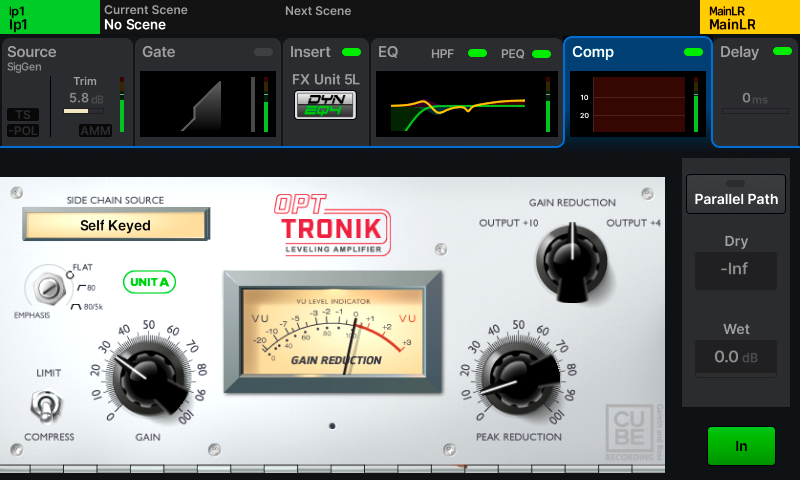

|| 处理 | DEEP 压缩器（输入通道）

输入 > 延迟

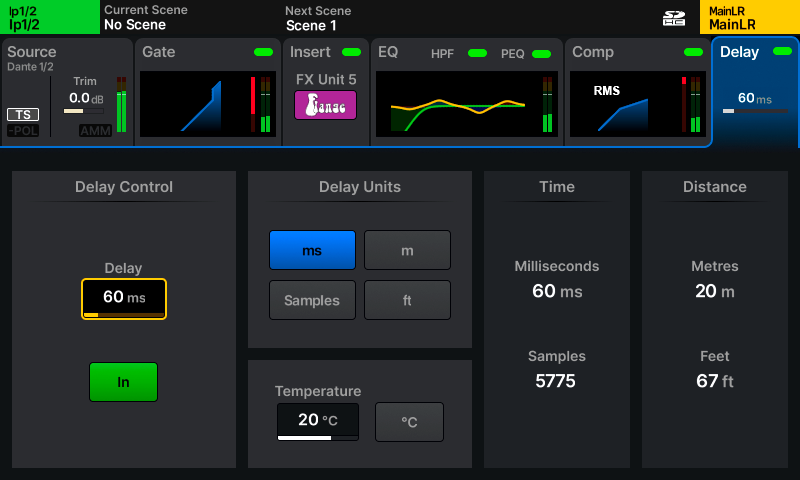

|| 处理 | 延迟（输入通道）

输入通道延迟可用于时间对齐偏移的通道，例如使用多个距离声源不同的麦克风时。

延迟 – 按所选延迟单位设置延迟量。

延迟单位 – 选择延迟显示和调整方式。

毫秒 - 毫秒

米 - 米

英尺 - 英尺

采样数 – 处理采样数（Qu以每秒96,000采样运行）

由于空气中声速受温度影响，温度值应设置为环境温度，以准确计算以距离表示的延迟。

温度 -

-20°C 至 +40°C

-4°F 至 +104°F

ⓘ 请注意，这些值超出Qu的工作温度范围。

混音 > 插入

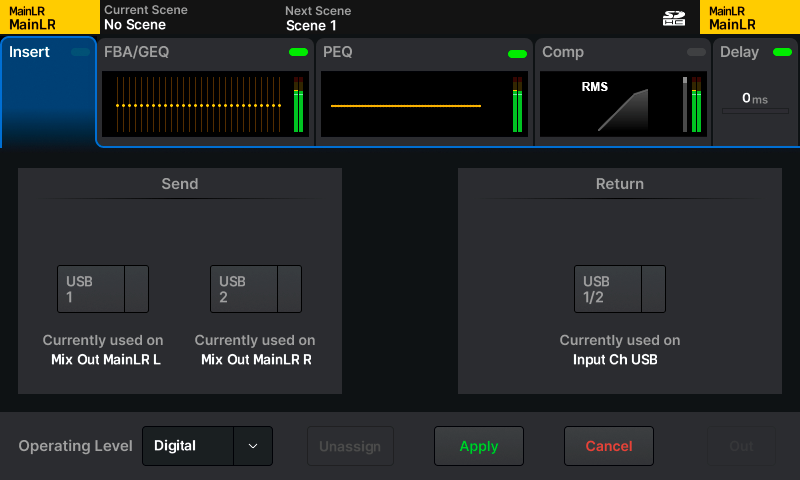

|| 处理 | 插入（混音通道）

混音插入点允许对混合信号进行处理，然后直接返回通道，位于FBA/GEQ之前。通常用于EQ或动态处理，也可用于插入效果器。

发送 – 选择信号发送目的地，可为任何可用输出插座或效果器。

返回 – 选择返回信号源，可为任何可用输入插座或效果器。

ⓘ 插入效果器时，发送和返回会自动匹配。

工作电平 – 选择与所用插入插座匹配的线路电平选项。

数字 - 不补偿，适用于数字I/O。

模拟 - 适用于+4dBu外部设备。

-10 dBV - 适用于-10dBV外部设备。

取消分配 – 取消并清除发送和返回插座选择。

开/关 – 插入开关，不影响已分配的插座。

ⓘ 如果插座在系统其他地方使用，会有提示。返回插座被多处使用时，会显示+符号。

混音 > FBA与GEQ切换

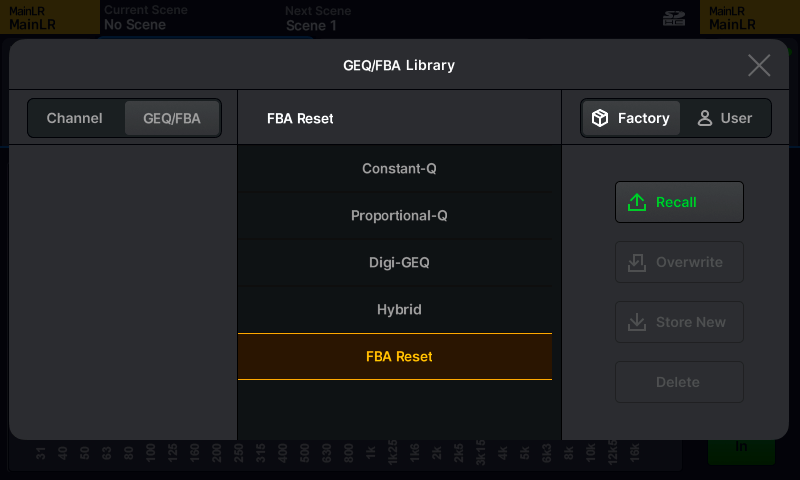

|| 处理 | FBA/GEQ 库（混音通道，弹出窗口）

每个混音通道可选择使用反馈助手（FBA）或图形均衡器（GEQ）。两者使用相同的处理“模块”，但方式不同。

选择任一混音通道的处理方式：

• 在处理屏幕查看所选混音通道的FBA/GEQ时，按库键。
• 从出厂库中选择一种GEQ类型以调用平坦/重置的GEQ。
• 从出厂库选择FBA重置，恢复默认的反馈助手状态，无滤波器启用。
• 选择用户库中存储的任意GEQ或FBA数据。
• 按调用以调用，或关闭库弹窗取消。

另外，设置 > 配置 > FBA/GEQ屏幕显示每个混音通道当前使用FBA或GEQ，并允许切换。

ⓘ 请注意，从FBA切换到GEQ时，如果FBA滤波器已启用，可能会立即产生反馈。

混音 > FBA

检测

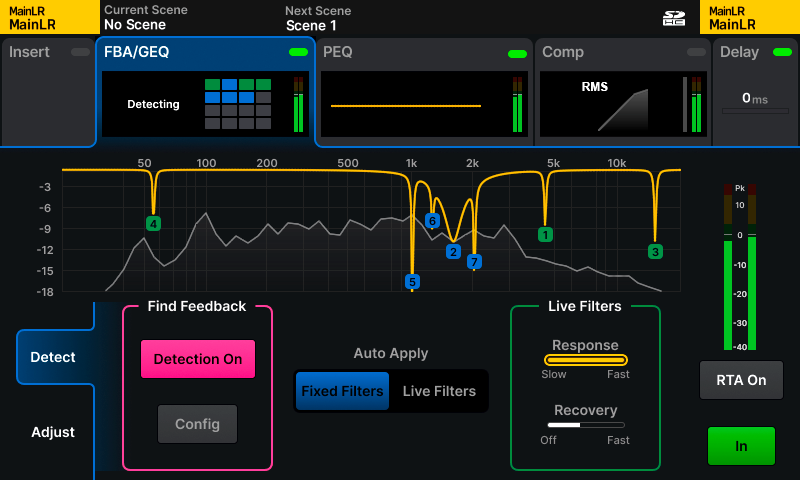

|| 处理 | FBA | 检测（混音通道）

反馈助手检测反馈并自动应用窄带滤波器以防止反馈。

检测开/关 – 开启时，将检测反馈频率并自动应用滤波器。

ⓘ 最多可同时激活8个FBA实例的检测。

配置 – 弹出窗口显示所有混音通道，允许逐个FBA实例开启或关闭检测。

自动应用 – 选择下一个添加的滤波器（检测到反馈时）为固定或实时。

实时响应 – 调整实时滤波器应用速度。

实时恢复 – 调整实时滤波器恢复速度。可设置为关闭以暂停恢复。

实时频谱分析 – 启用后在FBA图表显示实时频谱分析器。

开/关 – 启用或禁用反馈助手。

调整

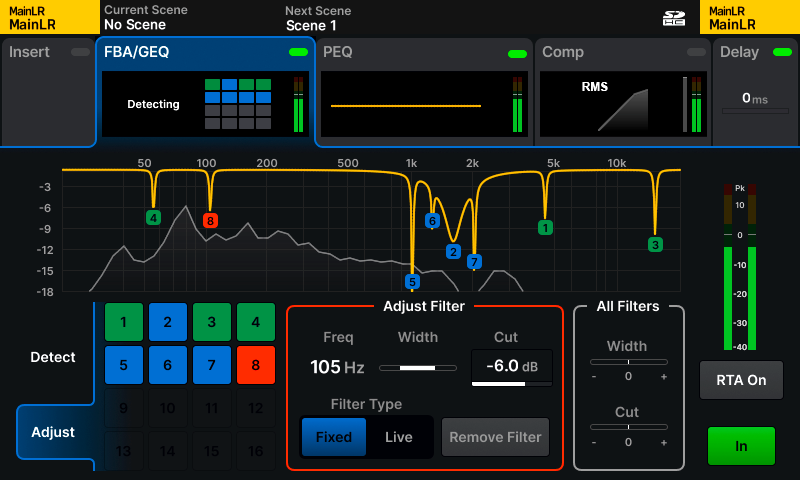

|| 处理 | FBA | 调整（混音通道）

触摸左下角的调整标签，以调整单个或所有滤波器。屏幕左下方的编号框代表16个可用滤波器之一。

蓝色 – 固定模式滤波器。

绿色 – 实时模式滤波器。

橙色 – 当前选中的滤波器。

触摸框或图表上的点选择单个滤波器进行调整。

（调整滤波器）宽度 – 调整选中滤波器的宽度。

（调整滤波器）削减 – 调整选中滤波器的削减量。

滤波器类型 – 在固定和实时模式间切换滤波器。

移除滤波器 - 完全移除滤波器，使其可再次使用。

（全部滤波器）宽度 – 同时调整所有激活滤波器的相对宽度。

（全部滤波器）削减 - 同时调整所有激活滤波器的相对削减量。

ⓘ 要重置所有滤波器，请从库中调用FBA重置，或按住重置键同时按GEQ推子翻转键。

反馈检测器数量

最多可同时激活8个FBA实例的反馈检测。

滤波器模式

固定滤波器 - 保持启用状态，直到手动删除、完全重置FBA或被反馈助手“窃取”。设计用于系统调试期间，消除麦克风、扬声器和环境频率响应导致的问题频率。

实时滤波器 - 随时间恢复，恢复完成后变为未使用滤波器。可单独删除或通过完全重置FBA删除。用于演出期间，因系统临时变化（如麦克风相对扬声器位置）引起反馈时，临时应用滤波器。

滤波器自动复用

当所有滤波器均被使用，但检测到新反馈频率时，反馈助手可以复用或“窃取”现有滤波器，使用逻辑决定最佳结果，即最少反馈。

注意，实时滤波器只能“窃取”其他实时滤波器，而固定滤波器可窃取任何滤波器。

开机时

每次Qu开机或重启时，所有反馈助手实例均设为“预演”状态。固定滤波器、实时响应和恢复设置、全部滤波器设置及<强>开/关强>状态从上次关机时恢复。所有实时滤波器将被移除，检测关闭。

复制/粘贴及库存储/调用

可通过按住复制或粘贴键并按GEQ推子翻转键执行FBA的复制和粘贴。也可使用FBA/GEQ库存储和调用FBA状态。注意，固定滤波器和设置（包括实时滤波器设置）会被复制，但实时滤波器被忽略。

场景切换

默认情况下，FBA/GEQ全局滤波器设置为阻止，防止切换场景时FBA/GEQ变化。

混音 > GEQ

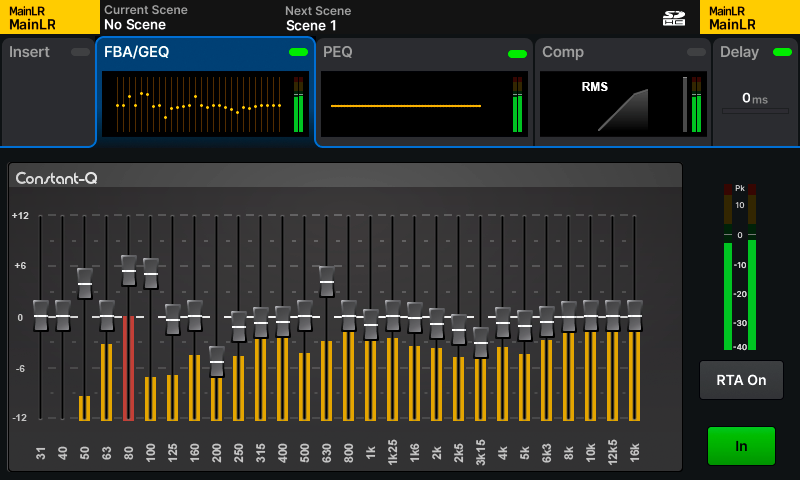

|| 处理 | GEQ（混音通道）

GEQ用于削减或提升信号中特定频率。

推子 – 触摸拖动或选择频段，使用触摸屏旋钮调整±12dB。

实时频谱分析 – 启用后在GEQ上显示实时频谱分析器，最显著频率以红色显示。

开/关 – 启用或禁用GEQ。

DEEP GEQ

DEEP GEQ模型是Qu混音台的可选附加组件。

提供与标准恒定Q GEQ不同的带宽/Q选项，可替代任何混音处理通道上的FBA/GEQ，且无延迟。

• 按库键查看GEQ库。
• 可从出厂库调用不同的DEEP GEQ模型。

混音 > PEQ

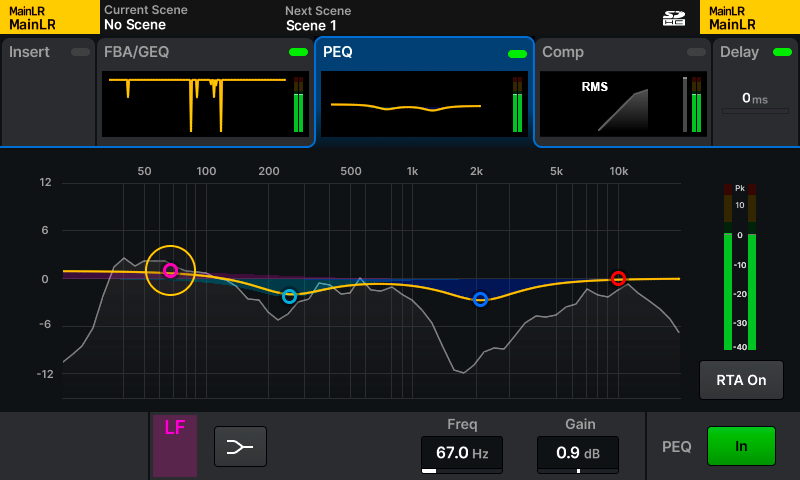

|| 处理 | PEQ（混音通道）

4段参数均衡器通过削减或提升不同频率来调整混音音色。

• 触摸图表上的任一频段，在屏幕底部显示设置和值。
• 使用专用控制面板、触摸并拖动图表或选择参数并用触摸屏旋钮调整。

类型 – 低频和高频频段包含架式、钟形或高通/低通选项。

宽度 – 调整围绕中心频率影响的频率范围。

频率 – 选择调整的中心频率。

增益 – 将所选中心频率削减或提升±15dB。

实时分析 – 在PEQ后显示实时频谱分析器。

开/关 – 启用或禁用PEQ。

混音 > 压缩器

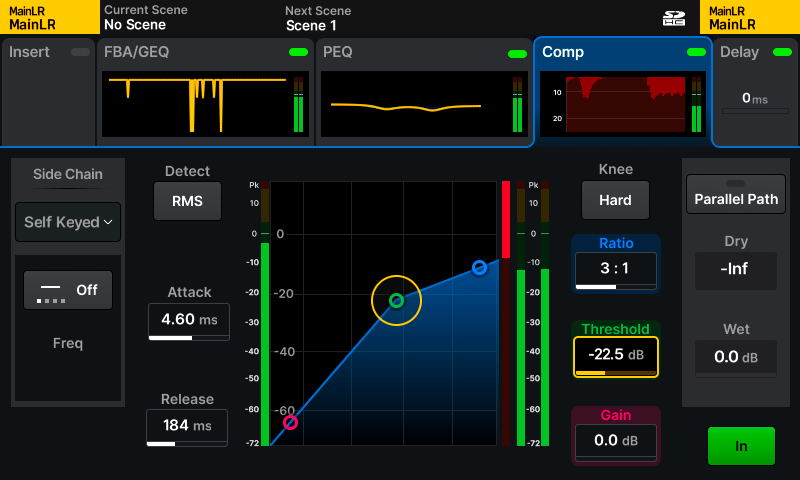

|| 处理 | 压缩器（混音通道）

压缩器用于控制和减少信号的动态范围。

RMS/峰值 – 压缩由RMS（短期平均）或峰值（即时）信号电平触发。

硬/软起点 – 硬起点压缩仅在达到阈值时开始生效；软起点压缩提前开始生效，但更渐进。

启动 – 调整信号达到阈值后压缩开始生效的时间。时间长允许瞬态通过，仅压缩声音主体；时间短则压平信号，抑制峰值。

释放 – 调整信号低于阈值后压缩停止所需时间。

比率 – 压缩生效时输入信号与输出信号的比率。例如设置为3:1时，输入增加3dB，输出仅增加1dB。

阈值 – 调整压缩开始作用的输入电平。

增益 – 用于补偿信号被衰减后的增益。

开/关 – 启用或禁用压缩器。

侧链

• 选择自触发或选择其他通道触发压缩。
• 触摸滤波类型切换<强>关闭强>/HPF/BPF/LPF模式。
• 触摸频率值选择，然后用触摸屏旋钮调整。

并行路径

允许将压缩信号与未压缩信号混合。由于XCVI内核，这些信号是相干的，不会产生梳状滤波效应。

• 触摸并行路径按钮开关此功能。
• 触摸干/湿值并用触摸屏旋钮调整。

DEEP 压缩器

DEEP压缩器是Qu混音台的可选附加组件。

基于经典硬件设备建模，具有独特的音色和行为特性，可替代每个输入和混音处理通道的标准压缩器，且无延迟。

• 按库键查看压缩器库。
• 可从出厂库调用不同的DEEP压缩器模型。

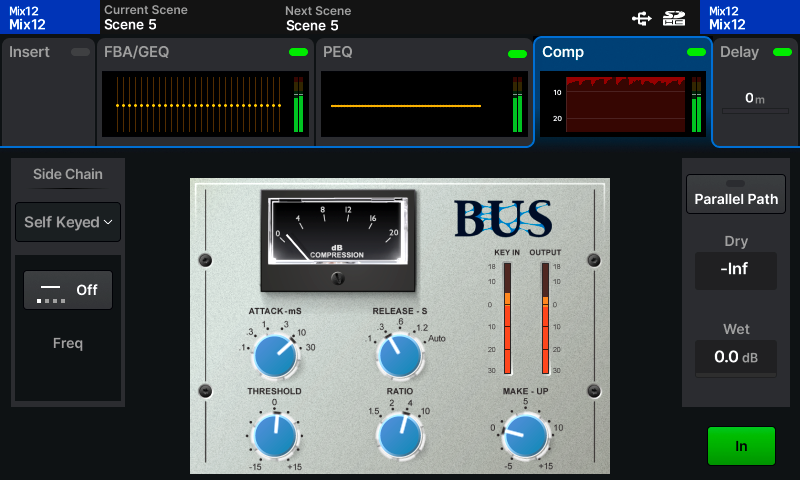

|| 处理 | DEEP 压缩器（混音通道）

混音 > 延迟

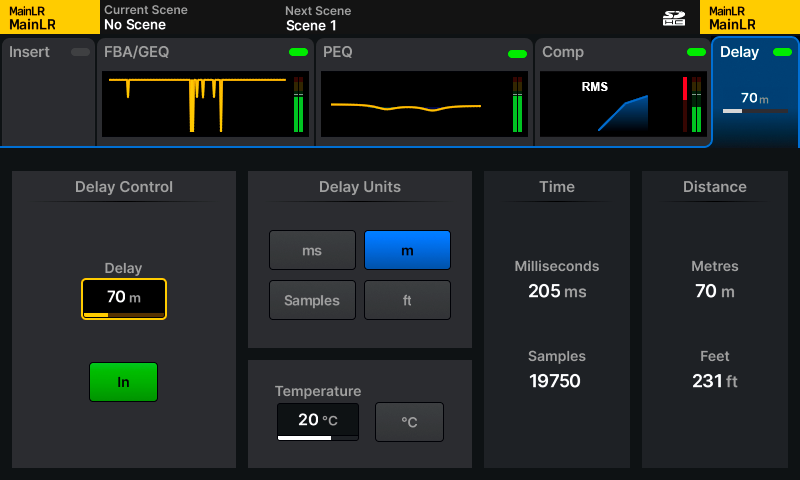

|| 处理 | 延迟（混音通道）

混音通道延迟可用于时间对齐输出，例如同步音频与视频。另一常见用法是驱动补声或延迟音箱，使其与主音箱时间对齐，让所有音箱的声音同时到达听众。

延迟 – 按所选延迟单位设置延迟量。

延迟单位 – 选择延迟显示和调整方式。

毫秒 - 毫秒

米 - 米

英尺 - 英尺

采样数 – 处理采样数（Qu以每秒96,000采样运行）

由于空气中声速受温度影响，温度值应设置为环境温度，以准确计算以距离表示的延迟。

温度 -

-20°C 至 +40°C

-4°F 至 +104°F

ⓘ 请注意，这些值超出Qu的工作温度范围。
