开机与关机

开机

1. 连接主电源 IEC。
2. 使用电源开关开启 Qu。
3. 调低 Qu 的输出电平。
4. 将输出连接至外部设备，例如功放或有源音箱。
5. 开启所有外部设备并正确设置其输入电平，例如功放、有源音箱、IEM 发射器。
6. 调高 Qu 的输出电平。

关机

1. 调低 Qu 的输出电平。
2. 停止任何 Qu Drive 录音至 USB-A 或 SD 卡。
3. 关闭或断开所有外部设备，例如功放、有源音箱、IEM 发射器。
4. 在 主页 屏幕触摸 关机 按钮（多次按压 处理 或 路由 屏幕键以取消选择任何通道并显示 主页 屏幕）。
5. 出现提示时，使用电源开关关闭电源。

基本概念

• 输入信号，如麦克风或线路电平信号，连接到输入插孔。
• 输入插孔被分配到输入通道。
• 输入通道用于处理和调整单个信号。
• 输入通道被汇总并路由到混音通道。
• 输入和FX 返回通道可以路由到组混音通道或FX，对汇总信号进行进一步处理。
• 输入、组和FX 返回通道可以路由到主混音或辅助混音通道，对汇总信号进行进一步处理。
• 组、辅助和主混音通道可以路由到矩阵混音通道，进行进一步处理。
• 输入直通输出、FX 返回和混音通道可以分配到输出插孔。
• 输出插孔连接到外部设备，如功放。

通道类型

单声道输入

32 个输入处理通道。可来自本地、远程或数字连接，并可按不同电平发送到任意混音。

立体声输入

2 个立体声线路电平输入（ST1 和 ST2）始终直接来自本地立体声线路输入插孔。立体声 USB 输入始终来自 USB 输入 1&2，无论使用 USB-A、USB-C 还是从 SD 卡回放。

主 LR

这是主混音。所有后推子模式和选项均基于此混音。

混音

6 个单声道混音通道（混音 1-6），可配对形成最多 3 个立体声混音。6 个立体声混音通道（混音 7-12）可切换为单声道。混音通道可用作辅助（带前/后推子选项的独立输出）或组（将多个输入通道合并为单一组通道进行处理和路由）。

FX 发送

包含 4 个 FX 发送总线，用于内部 FX 引擎。

FX 返回

6 个专用立体声返回通道，带有 PEQ，信号来源于任何以“混音->返回”配置使用的 FX 单元。这些通道可按不同电平发送到混音，方式与输入处理通道相同。

矩阵

4 个单声道矩阵混音，可配对形成最多 2 个立体声矩阵混音，信号由其他混音组合提供。

DCA

8 个“数字控制放大器”，用于通过一组控制调节多个通道的电平和静音。

MIDI

提供 32 个通道条，使用 USB 和 TCP/IP 发送 MIDI 控制数据。

ⓘ MIDI 通道条仅发送和响应 MIDI 消息；其状态不会随场景或演出存储。

物理控制

按键

所有按键均有标签，大多数按键亮起表示激活状态。除 软键 外，所有按键均执行特定功能，软键可由用户自定义。

推子条

有 4 个可自由分配的通道推子层。对于所有输入和 FX 返回，推子控制该通道发送到所选混音的发送电平。FX 发送、主 LR、组、辅助和矩阵混音推子控制输出电平。DCA 推子影响其成员的电平，MIDI 推子发送 MIDI 电平消息。推子条也用于 GEQ 的 推子翻转 功能。

专用旋钮控制

用于控制当前选中通道的最常用处理参数。

触摸屏及触摸屏旋钮控制

触摸屏通过屏幕按钮和菜单实现简单的用户交互。参数可在屏幕上选择，并使用触摸屏旋钮调节。选中参数时，触摸屏旋钮会亮起，表示可用。

屏幕按键

处理

使用绿色 选中 键选择任意输入或输出通道，处理屏幕将显示该通道的所有音频处理。多次按压可取消选择任何通道并返回 主页 屏幕。

路由

使用绿色 选中 键选择任意输入或输出通道，路由屏幕将显示该通道的所有路由选项，包括发送电平和分配。多次按压可取消选择任何通道并返回 主页 屏幕。

电平表

查看所有输入、FX 和混音电平表。配置色彩通道电平表。

FX

调整 6 个内部 FX 单元的参数和设置。

场景

存储和调用不同的混音状态。设置调用过滤器并管理提示列表。

设置

包括音频、表面、混音器配置、网络和用户设置选项。

实用工具

包括录音/回放、数据传输、AMM 和 Gain Assistant 工具。

I/O

所有输入和输出的分配。

工作流程

Qu 用户界面设计用于快速混音操作——最重要的参数有专用控制，物理面板上提供快捷方式，尽量避免进入菜单深层。

• 按下面板右侧的蓝色 LR、MIX 或 FX 键，显示并调节各通道发送到所选混音的发送电平。使用层键切换 4 个推子层。
  MIX 条控制所选混音/FX 发送的总体发送电平。
• 按静音键可完全静音通道。静音键点亮或闪烁表示通道被静音。
• 通过按 选中 键选择通道。屏幕左侧的物理控制可用于调节选中通道的参数。
• 进入 处理 屏幕查看所选通道的处理概览。触摸顶部任一处理“模块”查看详细视图，触摸屏幕上的参数并使用触摸屏旋钮调节。
• 使用 PAFL（前/后推子监听）键将通道路由到 PAFL 总线/耳机输出。
• 设置为后推子的混音发送遵循 LR 发送电平。要切换当前选中混音的通道在前推子和后推子之间，按住 前推子 键并使用 选中 键。
• 要完全分配或取消分配通道到当前选中混音，按住 分配 键并使用 选中 键。
• 按住 通道至所有混音 键，将显示当前选中通道发送到所有混音的发送电平，覆盖推子条。
• 按 FX 屏幕键查看和调节 FX 引擎。
  使用 库 键调用 FX 类型和预设——选中参数并使用触摸屏旋钮调节。
  FX 总线 1 到 4 默认发送到 FX 引擎 1 到 4。
  FX 返回通道的路由方式与输入通道相同。
• 按住 复制 键，再按 输入 键、选中 键或 混音 键复制参数或发送。
  按住 粘贴 键，再按 选中 键或 混音 键，将处理或发送分配粘贴到另一通道。
  按住 重置 键，再按 输入 键、选中 键或 混音 键，重置参数或发送电平及分配。
• 按 查看 键切换通道条显示的通道和插孔信息，同时查看屏幕上的软键分配。

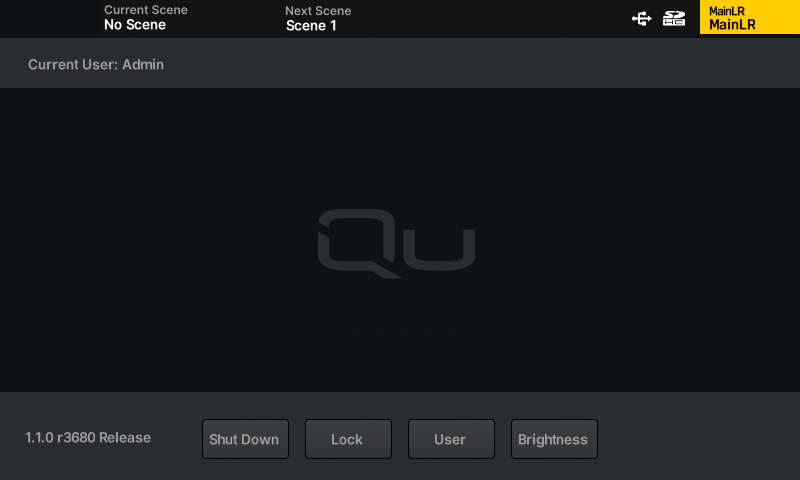

主页屏幕

这是开机时显示的第一个屏幕。当没有通道被选中且 处理 或 路由 屏幕键激活时也会显示此屏幕。多次按压 处理 或 路由 屏幕键返回 主页 屏幕。

关机 – 触摸以关闭 Qu。

锁定 – 触摸以锁定 Qu 面板，防止调整。

用户 – 触摸切换至其他活跃用户。

亮度 – 触摸直接进入触摸屏和 LED 亮度设置屏幕。

屏幕顶部栏

顶部栏始终显示在屏幕顶部，从左至右可显示以下信息：

• 当前选中通道。
• 当前（最后调用）和下一个（选中）场景。
• 错误（点击查看详细信息）。
• 是否有远程控制应用连接。
• SLink/Dante 连接状态。
• Qu Drive 符号，显示 USB-A 和 SD 卡的可用性及录音/回放状态。
• 当前选中混音。
