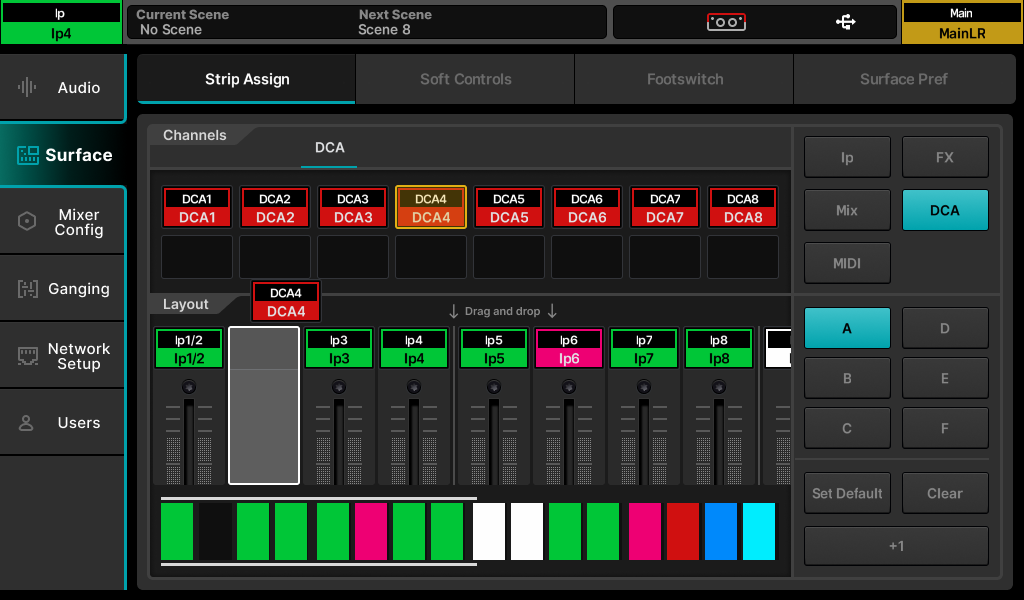

通道条分配

SQ+ 上的所有推子通道条均可自由分配。

按下‘设置’屏幕按键，触摸‘控制台’标签，然后触摸‘通道条分配’标签。

• SQ+ 通道显示在屏幕上半部分。通过触摸右侧按钮选择通道类型，然后使用顶部标签查看该类型的所有可用通道。
• 推子通道条显示在屏幕下半部分。通过触摸右侧按钮选择层，或在控制台上切换层，然后触摸并拖动向左或向右，或使用最底部的导航区域查看所有可用的推子通道条槽位。
• 要将通道分配给推子通道条，触摸并拖动它们从上排到下排的推子通道条。
• 要移除分配，触摸并拖动它们从下排的推子通道条向屏幕顶部拖出。
• 触摸并拖动下部分的通道以‘拾取’它们并分配到另一个通道条。注意这将覆盖任何现有分配。

屏幕右下角有三个功能按钮。

• 使用‘清除’按钮可完全清除一个层。
• ‘设置默认’按钮将默认通道条分配到当前层。
• 分配单个通道条，或触摸下部分的通道条以选择它，然后触摸‘+1’按钮分配下一个逻辑通道条。例如，当单声道输入通道4已分配并被选中时，按‘+1’按钮将分配单声道输入通道5到下一个通道条。

ⓘ FX 返回通道可以分配给推子通道条，但除非它们被从FX引擎输出路由（即背板设置为‘混音 -> 返回’），否则不可见。

ⓘ ‘监听’总线不是通道类型，但混音推子或软旋钮可用于控制监听音量。

输入单声道/立体声配置

要在整个调音台中将输入通道用作立体声通道，必须先切换到立体声模式。

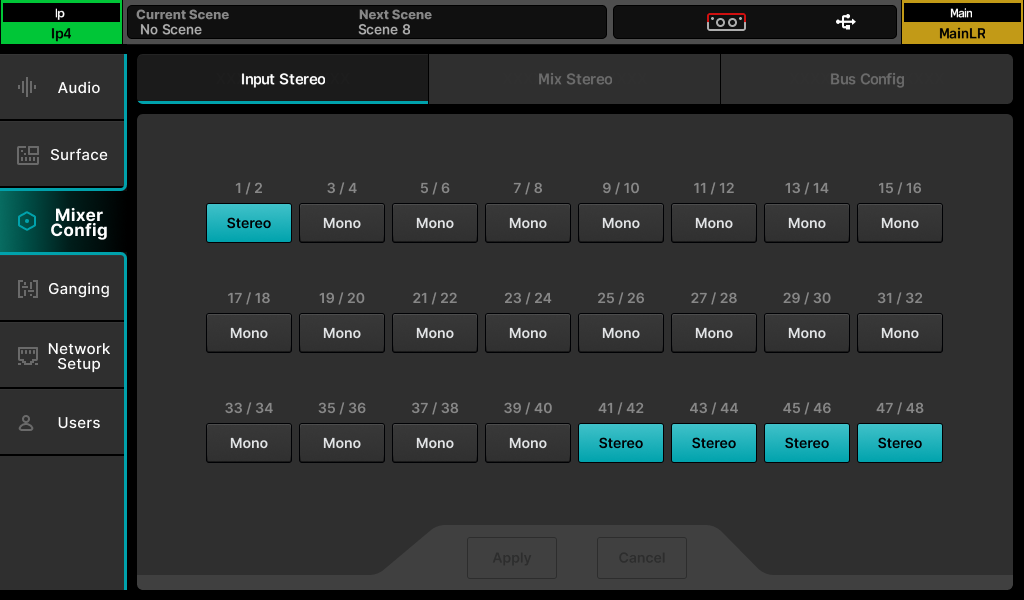

在‘设置’屏幕，触摸‘混音器配置’标签，然后触摸‘输入立体声’。

• 奇偶成对的输入通道可以通过触摸‘单声道/立体声’按钮在单声道和立体声模式间切换。
• 触摸‘应用’按钮以应用更改。
• 触摸‘取消’按钮以撤销更改并显示当前状态。

ⓘ 默认情况下，场景调用时输入和混音单声道/立体声状态的更改被全局过滤器阻止。

混音单声道/立体声配置

混音可以在整个调音台中用作单声道或立体声通道。设置为立体声时，来自单声道输入通道的信号可以进行声像调整，立体声信号则以立体声形式通过，带有平衡控制。设置为单声道时，立体声信号会被求和。

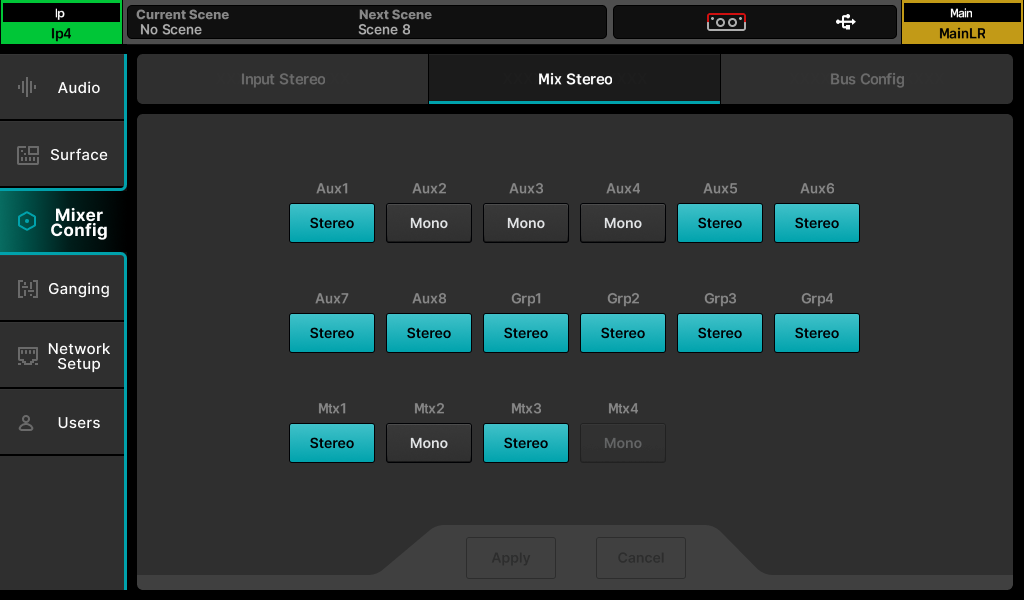

在‘设置’屏幕，触摸‘混音器配置’标签，然后触摸‘混音立体声’。

• 任何混音都可以通过触摸‘单声道/立体声’按钮在单声道和立体声模式间切换。
• 触摸‘应用’按钮以应用更改。
• 触摸‘取消’按钮以撤销更改并显示当前状态。

ⓘ 默认情况下，场景调用时输入和混音单声道/立体声状态的更改被全局过滤器阻止。

额外矩阵 –

将立体声矩阵1、2或3切换为单声道将启用额外的单声道矩阵，总共提供最多6个单声道矩阵。

将它们中的任何一个切换回立体声时，总是先移除编号最高的单声道矩阵。

单声道矩阵通道4-6的处理、路由和其他设置在存储场景时总是被保存，即使该矩阵由于被立体声矩阵占用而不可用。这样，如果矩阵再次可用，设置也不会丢失。

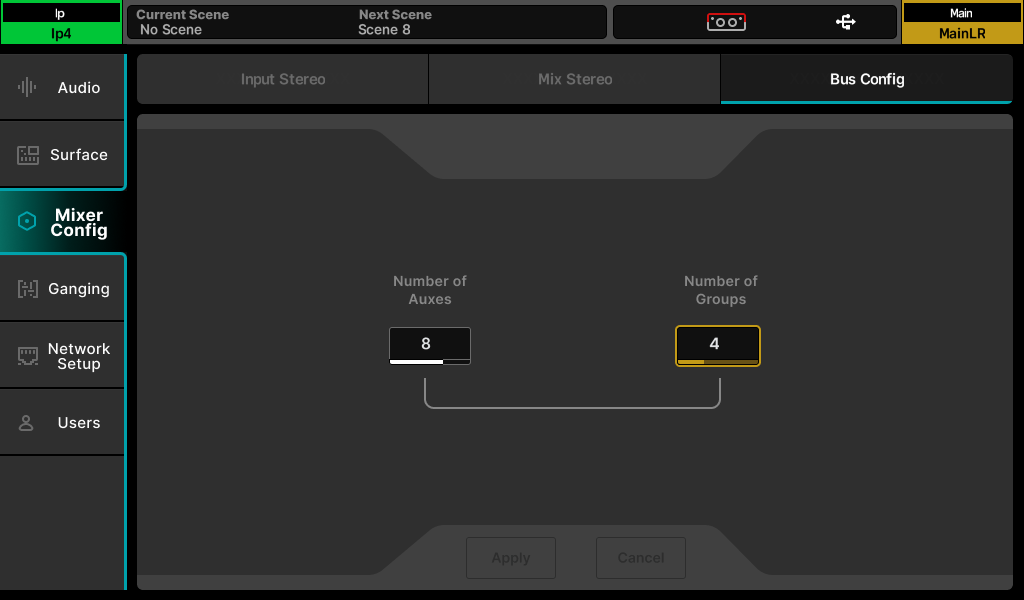

混音辅助/组总线配置

12个混音可以在‘总线配置’标签下切换为辅助或组合模式，在‘混音器配置’中。

• 触摸‘辅助数量’值或‘组数量’值，然后使用触摸旋钮调整。
• 增加组数量将减少辅助数量，反之亦然。
• 触摸‘应用’按钮以应用更改。

辅助总是顺序分配给首批混音键，组随后分配。例如，如果您将总线配置为5组和7辅助，辅助1到7将分配给混音键1到7，组1到5将分配给混音键8到12。

ⓘ 分配给辅助的混音键活动时会亮蓝色，分配给组的混音键活动时会亮品红色。

软键/软旋钮

软键和软旋钮允许您自定义SQ+的控制台控制。

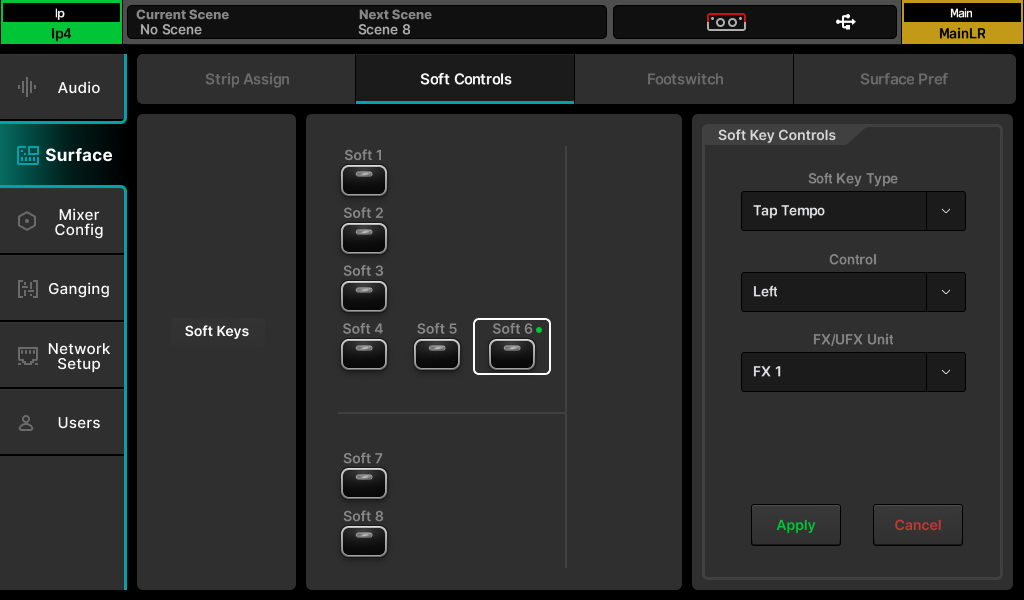

按下‘设置’屏幕按键，然后触摸‘控制台’标签，再触摸‘软控制’标签查看和调整软键和软旋钮分配。

更改软键或软旋钮功能的方法：

1. 触摸‘软键’或‘软旋钮’（SQ6+、SQ7+）。
2. 触摸编号的软键或软旋钮按钮，这些编号与SQ+控制台上的标识相匹配，选中时会高亮为白色。
3. 触摸控制类型值并选择类型。
4. 触摸控制选项1值（如有）并选择选项。
5. 触摸控制选项2值（如有）并选择选项。
6. 对于SQ6+和SQ7+上的软旋钮，有第三个控制选项可选择关联键的功能。
7. 如果软控制有更改但尚未应用，会用绿色点标记。
8. 触摸‘应用’或‘取消’按钮，应用或忽略更改。

软键根据功能以不同颜色点亮。分配为节拍速度时，会闪烁显示当前节奏。

每个软旋钮都有LCD显示屏、可分配键，激活时会点亮，旋钮和键的颜色与分配功能相关。

• 软旋钮LCD显示在调整时短暂显示参数值。
• 多次按‘查看’键显示软旋钮功能和值。

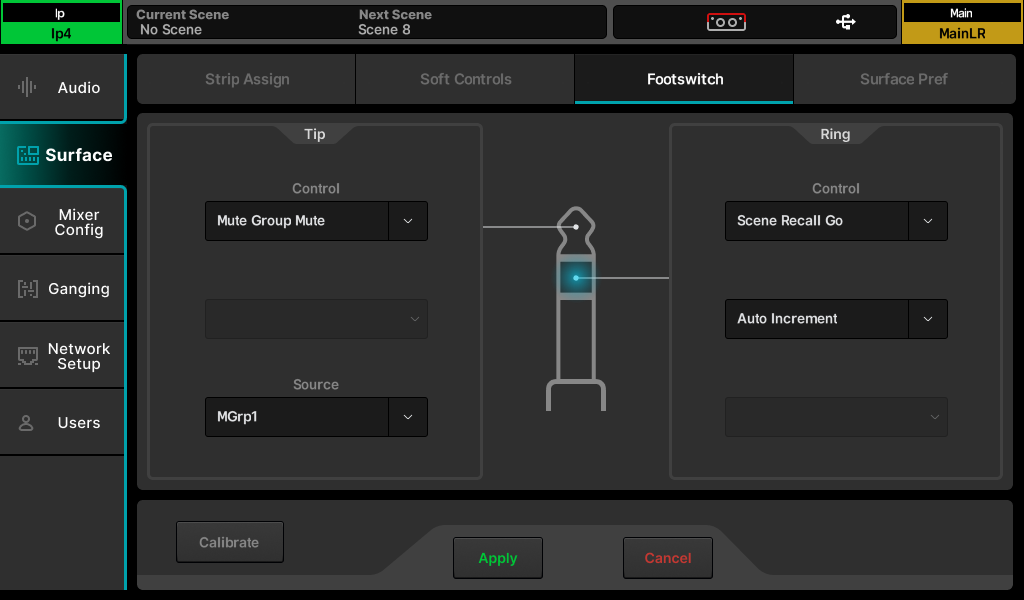

脚踏开关

使用TS或TRS ¼”插头连接单个或双脚踏开关（瞬时或锁定型）到调音台背面的‘脚踏开关’插座，实现免提控制SQ+。

在‘设置’屏幕，触摸‘控制台’标签，然后触摸‘脚踏开关’标签显示和调整脚踏开关设置和分配。

首次连接脚踏开关时，触摸‘校准’按钮设置使用的开关类型。按照屏幕指示操作。

• 单脚踏开关通常只使用‘尖端’连接。
• 对于双脚踏开关，可能需要尝试以确定哪个开关连接到尖端或环。

开关类型选项如下，必须与脚踏开关硬件匹配：

未使用 = 选择不想使用的开关。

锁定 = 按下并释放以开启，再次按下以关闭。

瞬时 = 按住时开启，释放时关闭。

软锁定 = 使瞬时开关可用作锁定开关。

给脚踏开关分配功能：

1. 触摸‘尖端’或‘环’按钮选择开关。
2. 触摸控制类型值并选择类型。
3. 触摸控制选项1值（如有）并选择选项。
4. 触摸控制选项2值（如有）并选择选项。
5. 触摸‘应用’或‘取消’按钮，应用或忽略更改。

ⓘ 可用的脚踏开关分配与软键分配非常相似。

控制台偏好设置

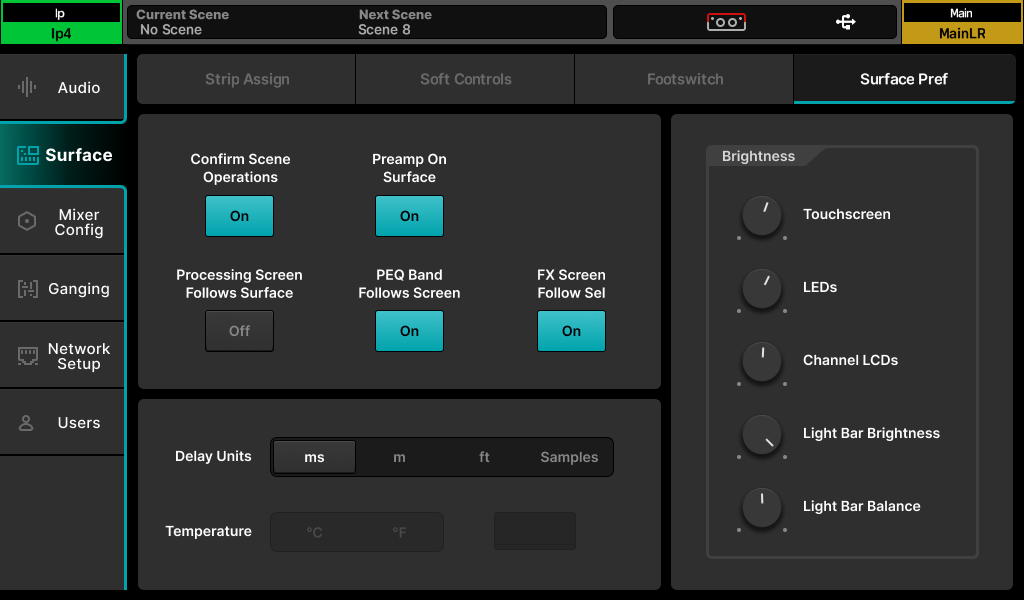

按下‘设置’键，触摸‘控制台’标签，然后触摸‘控制台偏好’标签查看控制台偏好设置。

ⓘ 该屏幕也可以通过按‘主页’页上的‘亮度’按钮访问。

• 触摸‘确认场景操作’按钮，启用或禁用执行场景覆盖/调用/删除操作时的确认弹窗。
• 触摸‘控制台前置放大器’按钮，选择专用控制台前置放大器旋钮是否调节前置放大器增益（‘关闭’时旋钮控制修剪）。
• 触摸‘处理屏幕跟随控制台’按钮，启用或禁用处理屏幕切换到最后调整参数的选项。
• 触摸‘PEQ频段跟随屏幕’按钮，选择控制台频段选择是否跟随屏幕上的PEQ频段选择。
• 触摸‘FX屏幕跟随选择’按钮，启用或禁用FX屏幕上的FX单元选择跟随通道选择。

ⓘ ‘控制台前置放大器’设置在两个控制台之间存在数字分割且增益调整会影响两个控制台时非常有用。它允许快速调整修剪，该调整仅限于本地控制台。

ⓘ ‘FX屏幕跟随选择’意味着FX屏幕中选择的FX单元将跟随FX发送和返回的选择，以及任何插入了FX单元的通道。

通道延迟控制 –

‘延迟单位’更改所有输入和混音处理通道延迟显示的单位。

延迟单位 = 毫秒(ms)，米(m)，英尺(ft)，采样(S)

由于声速受空气温度影响，选择距离单位时，可以更改‘温度’值，应设置为匹配环境空气温度。

温度 = -20°C 至 +40°C，-4°F 至 +104°F

ⓘ 注意这些值超出SQ+的工作温度范围。

亮度 –

这些设置分别控制SQ+各部分的照明亮度。

• 触摸参数旋钮，使用触摸旋钮调整。

触摸屏 = 触摸屏背光

LED灯 = 所有控制台LED，包括按键、通道和PAFL计量

通道条LCD = 通道命名条LCD背光

灯条亮度 = 集成灯条亮度

灯条平衡 = 集成灯条颜色

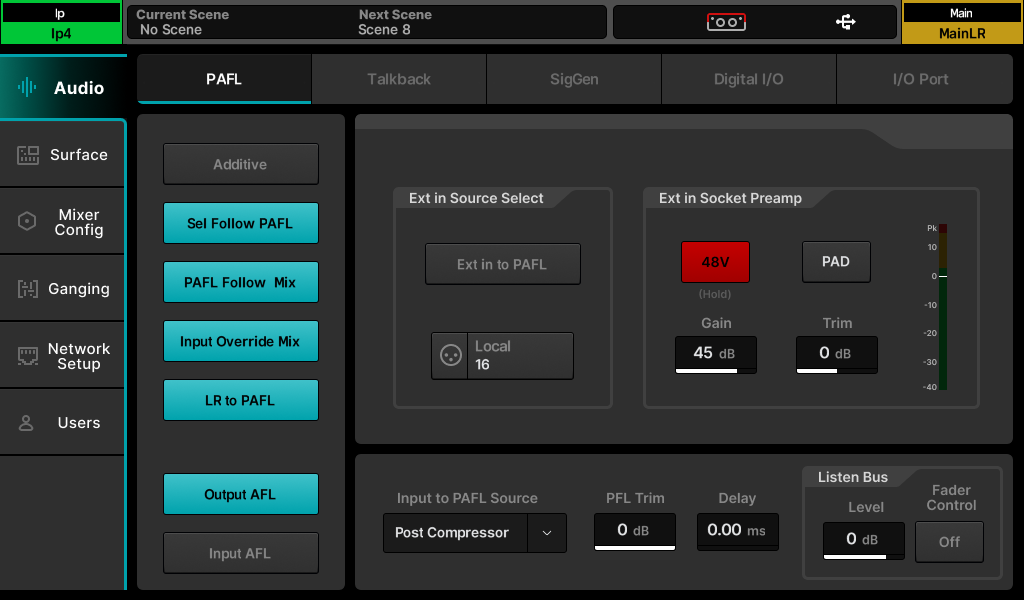

PAFL

前/后推子监听设置影响PAFL总线的行为，该总线路由到SQ+耳机输出，并显示在12段LED计量器上，同时路由到SQ+的实时频谱分析仪（RTA）。

按下‘设置’屏幕按键，触摸‘音频’标签，然后触摸‘PAFL’标签显示和调整设置。

• 触摸屏幕左侧任何按钮开启或关闭选项。

累加（开启）= 允许多个通道条同时路由到PAFL总线。

选中跟随PAFL（开启）= 按下PAFL键也会选择（‘SEL’）通道。

PAFL跟随混音（开启）= 当混音通道条上的PAFL激活时，路由到PAFL的通道会跟随混音选择。

输入覆盖混音（开启）= 按下输入通道的PAFL键会取消任何混音通道对PAFL总线的分配。取消所有输入通道分配后，会重新分配之前分配的混音。

LR到PAFL（开启）= 当无其他PAFL路由激活时，主LR混音路由到PAFL总线。

输出AFL（关闭）= 路由到PAFL总线的输出通道为前推子监听（Pre-Fade Listen）。

输出AFL（开启）= 路由到PAFL总线的输出通道为后推子监听（Post/After Fade Listen）。

输入AFL（关闭）= 路由到PAFL总线的输入通道为前推子监听（Pre-Fade Listen）。

输入AFL（开启）= 路由到PAFL总线的输入通道为后推子监听（Post/After Fade Listen）。

外部输入源选择及外部输入前置放大器/修剪 –

使用这些设置选择外部输入插孔直接馈送到PAFL总线。当分配了本地或远程前置放大器时，将可用前置放大器控制。

• 使用‘外部输入到PAFL’按钮开启或关闭外部输入信号。

ⓘ 该功能用于两个系统间通信，所以即使PAFL总线用于监听通道时该功能仍然激活。

PAFL信号源点 –

选择PAFL信号在通道中的来源位置。

前置放大器后 = 信号仅受前置放大器影响

均衡后 = 还包括DEEP前置放大器、高通滤波器、门限、插入和均衡

压缩器后 = 还包括压缩器

延迟/AMM后 = 还包括通道延迟和AMM

ⓘ 注意‘前置放大器后’设置不包括DEEP前置放大器处理。

ⓘ 该设置决定输入监听时12段LED计量器的行为。根据输入计量源设置，可能与色度通道计量不同。

PFL修剪 –

PFL修剪衰减路由到PAFL总线的PFL信号电平，不影响AFL。

PFL修剪 = -24dB 到 0dB

延迟 –

PAFL延迟用于在现场环境中对齐PAFL总线，当声音系统的自然延迟声音与耳机或监听中即时信号同时出现时，可能导致相位问题或可听延迟。

PAFL总线延迟 = 0ms 到 682.6ms

监听音量 –

监听总线由PAFL信号馈送，可接到输出插孔。监听音量影响该总线的输出电平。

监听音量 = -无穷大 到 +10dB

开启‘监听总线推子控制’可用混音通道条推子控制监听音量。

在此模式下，‘LR’混音键始终点亮为红色，但仍可用于显示主LR混音的推子发送。

ⓘ 当混音通道条推子用于控制监听音量时，‘静音’、‘选中’和‘PAFL’键仍用于静音、选择或PAFL当前选中的混音。

通话设置

通话用于让工程师通过音频输出进行沟通。

按下‘通话’键时，通话源路由到所有分配的混音。

ⓘ 通话输出也可以从‘监听输出’标签在‘I/O’屏幕中路由到任意输出插孔。该输出尊重‘通话’开关，适用于专用通话扬声器或与ME系统配合使用。

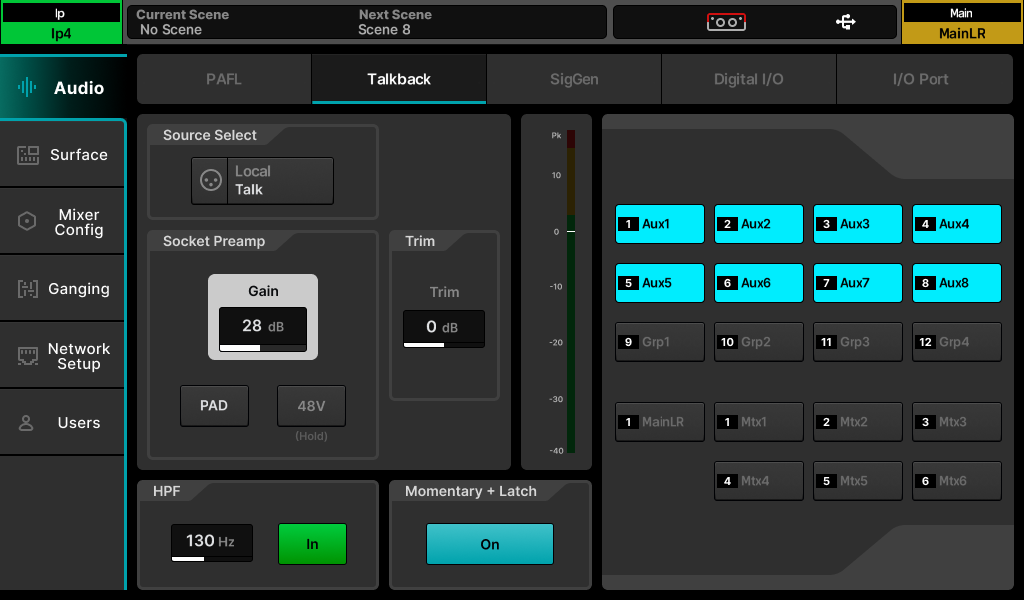

按下‘设置’屏幕按键，触摸‘音频’标签，然后触摸‘通话’标签查看和调整通话设置。

• 源、前置放大器和修剪设置与处理/前置放大器屏幕中相同，可用相同方式调整。
• 同样，高通滤波器的工作方式与任何输入通道的处理/高通滤波器屏幕相同。
• 触摸瞬时+锁定‘开启’按钮启用‘通话’键锁定模式。开启时，快速单击‘通话’键切换通话开关，按住时仍作为瞬时键使用。
• 触摸任意混音分配按钮开启或关闭该混音的通话馈送。

ⓘ 注意，本地‘通话’插座也可用作额外输入插孔。当‘通话’分配给输入通道时，处理屏幕中该通道的前置放大器设置更改也会影响通话设置，反之亦然。使用本地‘通话’插座以外的源作为通话源时，高通滤波器和修剪则独立，仅用于通话功能。

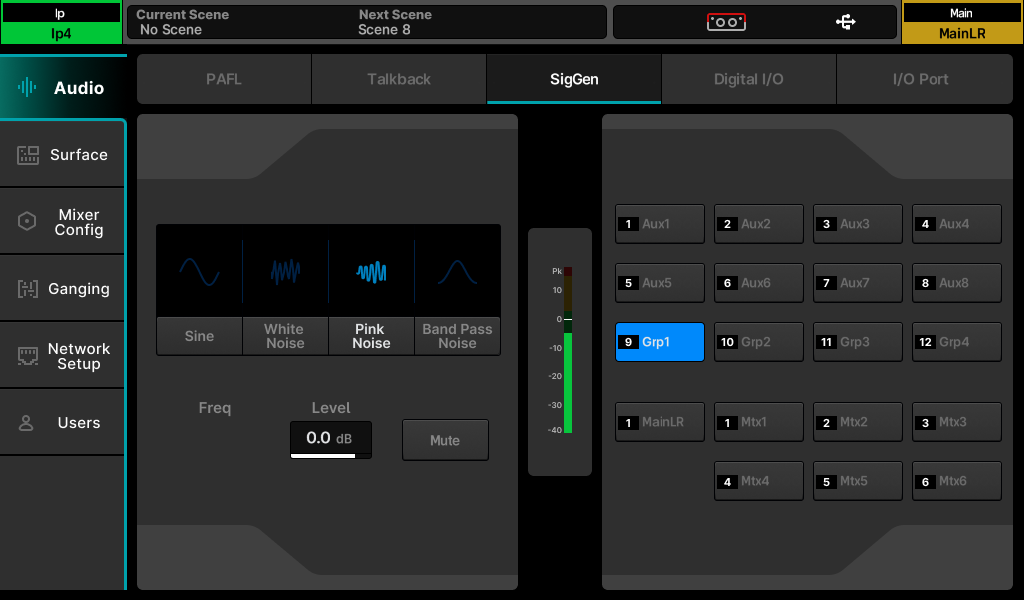

信号发生器

信号发生器可用于向混音发送信号进行电平配置，或结合实时频谱分析仪和测量麦克风检查系统频率响应。

按下‘设置’屏幕按键，触摸‘音频’标签，然后触摸‘信号发生器’标签查看和调整信号发生器设置。

• 触摸‘信号类型’值选择信号类型。

信号类型 = 正弦波，白噪声，粉红噪声，带通噪声

• 触摸‘频率’值（如有），使用触摸旋钮调整。

频率 = 20Hz 至 20kHz

• 触摸‘电平’值，使用触摸旋钮调整。

电平 = -72dB 至 +18dB

• 触摸‘静音’按钮静音或取消静音信号。
• 触摸任意混音分配按钮将信号发生器分配或取消分配到混音。

ⓘ 信号发生器也可被任意输入通道使用。在处理/前置放大器屏幕的‘源选择’中选择‘信号发生器’。

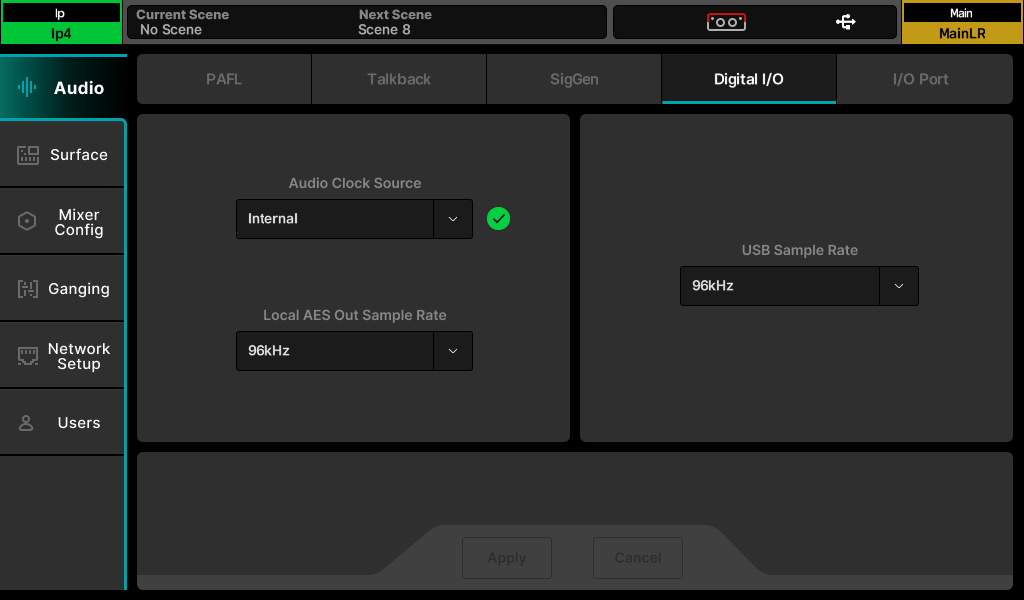

音频时钟同步及AES/USB/SQ-Drive采样率

按下‘设置’屏幕按键，触摸‘音频’标签，然后触摸‘数字I/O’标签查看音频时钟源、AES和USB/SQ-Drive采样率选项。

音频时钟源 –

• 触摸‘音频时钟源’值选择源。

内部 = 同步内部音频时钟。

SLink = 同步接收自SLink端口的数字时钟信号。

I/O端口 = 同步接收自连接的选项卡端口的数字时钟信号。

• 触摸‘应用’按钮应用更改。

同步成功时，源选择右侧显示绿色勾号。若无合适时钟信号，显示红色叉号，并在SQ+标题栏顶部显示警告。此时，SQ+将回退使用内部音频时钟。

• 作为独立系统使用SQ+（有无扩展单元均可）时，应选择‘内部’作为时钟源。
• 连接至其他系统或第三方音频网络（如Dante或Waves）时，应确定网络上的单一时钟源，所有其他设备应直接或通过连接设备同步该时钟。

ⓘ SQ+内部始终以96kHz运行，即使同步的时钟源为48kHz。

ⓘ 时钟问题可能导致音频中出现点击和爆音。

本地AES输出采样率 –

数字AES输出的采样率可根据需要更改。

• 触摸当前采样率值，选择选项。

AES输出采样率 = 44.1kHz、48kHz、88.2kHz、96kHz

• 触摸‘应用’按钮应用更改。

USB采样率 –

采样率设置适用于USB-B和SQ-Drive，可在96kHz（无采样率转换）和48kHz（启用采样率转换）之间切换。

转换发生在核心与USB-B或SQ-Drive连接之间，无论选择哪种模式，SQ+都将继续以96kHz运行所有处理。

ⓘ 选择48kHz模式允许通过SQ-Drive录制和播放最多32个通道。详情请参阅本指南中的SQ-Drive多轨录音和播放部分。

I/O端口（选项卡）

SQ+的I/O端口有多种选项卡可用。这些选项卡使SQ+能够与第三方音频协议接口，或提供额外的SLink端口。

ⓘ 安装前，请检查SQ+固件发布说明，确保当前运行的固件版本支持该选项卡。

要查看和调整I/O端口设置，按‘设置’屏幕按键，触摸‘音频’标签，然后触摸‘I/O端口’标签。

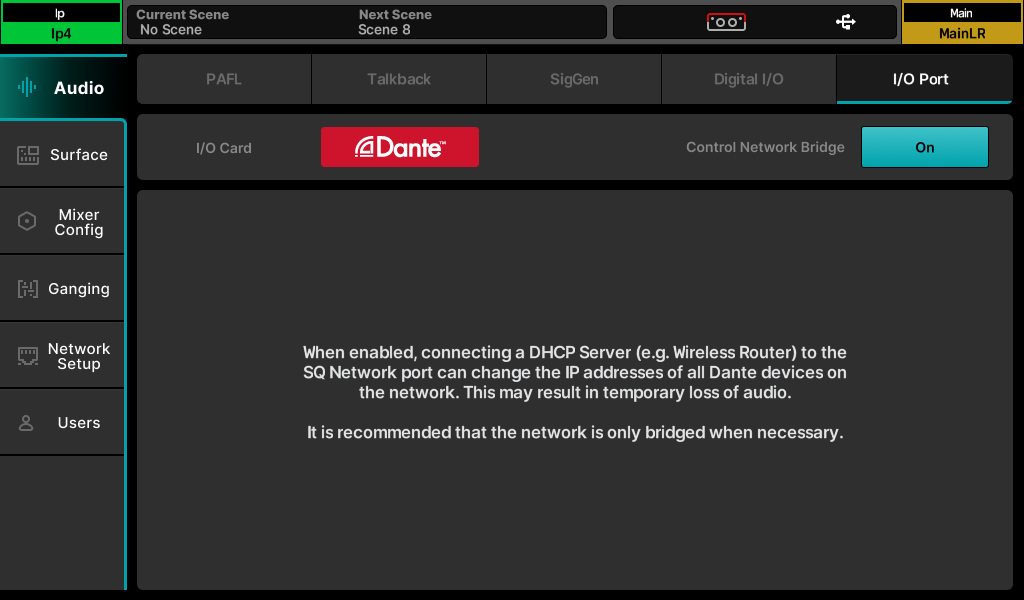

该屏幕显示当前连接的选项卡信息和设置，还包含‘控制网络桥接’开关。

开启控制网络桥接时，选项卡内部连接（桥接）到SQ+的网络端口。控制网络桥接仅用于控制消息，与SLink端口或Dante和Waves选项卡端口不同，SQ+的网络端口不能用于音频连接。

ⓘ 注意开启控制网络桥接可能导致某些设置出现问题。屏幕下半部分显示了这些潜在问题的详细信息，应在桥接网络前考虑。

SLink选项卡 –

SLink选项卡为任何SQ控制台提供额外的SLink端口。
其功能与内置端口完全相同，但独立运行，允许在同一系统运行两种不同协议。

ⓘ ‘控制网络桥接’开关不影响SLink选项卡，因为SLink端口用于通过二层协议直接连接其他控制台或扩展器。

Dante选项卡 –

Dante选项卡提供32x32或64x64通道连接，支持96kHz或48kHzDante网络。

使用装有Dante卡的I/O端口进行补丁连接时，实际上是在SQ+核心和Dante模块之间补丁。之后必须使用Dante控制软件在选项卡模块和网络上的其他设备间进行进一步补丁。

‘控制网络桥接’允许连接到Dante网络的计算机通过SQ+MixPad或基于TCP/IP的MIDI控制SQ+，或连接到SQ+网络端口的计算机运行Dante控制软件并调整补丁或设备设置。

ⓘ SQ+的网络端口不传输音频。

访问Audinate官网（www.audinate.com）了解更多关于Dante的信息，并下载Dante控制软件和虚拟声卡（DVS）。

Waves选项卡 –

Waves选项卡提供64x64通道连接，支持运行在96kHz或48kHz的Waves SoundGrid网络。

使用装有Waves卡的I/O端口进行补丁连接时，实际上是在SQ+核心和Waves模块之间补丁。之后必须使用Waves软件（SoundGrid Studio）在选项卡模块和网络上的计算机或其他设备间进行进一步补丁。

‘控制网络桥接’允许连接到SoundGrid网络的计算机通过SQ+MixPad或基于TCP/IP的MIDI控制SQ+。

注意开启控制网络桥接时，可能尝试通过SQ+的网络端口传输SoundGrid音频，但系统不应这样使用，任何传输音频的连接应直接连接到选项卡端口。

访问Waves支持网站（www.waves.com/support）了解更多关于Waves SoundGrid的信息，并下载使用Waves选项卡所需的应用和驱动。

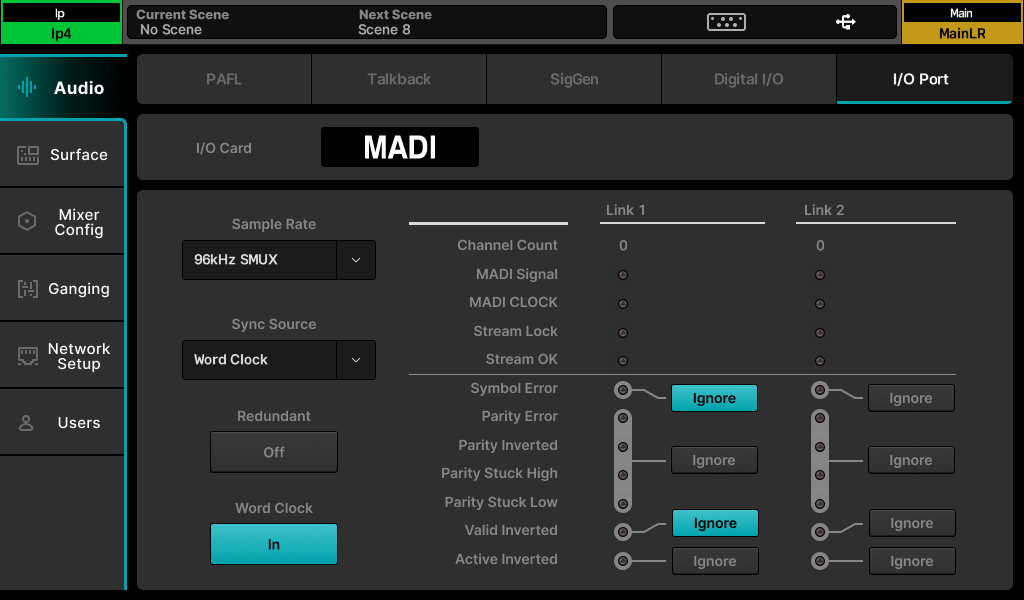

MADI选项卡 –

MADI选项卡通过2个输入和2个输出链路提供64x64通道连接到其他MADI设备。支持96kHz或48kHz，支持冗余或非冗余模式。

96kHz模式下，每个输入或输出链路最多可用32个通道，48kHz模式下最多64个通道，具体如下：

选项卡上的Word Clock BNC可设置为输入或输出，时钟同步源可为Word Clock或任一输入链路。

ⓘ 要将SQ+时钟同步至MADI同步源，SQ+音频时钟源也必须设置为‘I/O端口’。

主设置右侧显示每个链路的MADI流信息，包括错误指示。检测到流错误时，输入音频将静音，提供忽略错误选项以增强与第三方设备的兼容性。

ⓘ 仅在绝对必要时忽略流错误，并在低电平时检查音频完整性，因为流错误可能导致输出出现满刻度数字噪声。

DCA溢出

DCA溢出功能允许临时在通道条和层上显示DCA的所有成员，替代当前通道条布局。

成员总是按列表顺序溢出，DCA本身显示在最后一个通道条。溢出状态下操作通道与标准通道条布局相同。

溢出DCA有两种方式，直接溢出或使用‘选中溢出’功能。

溢出单个DCA –

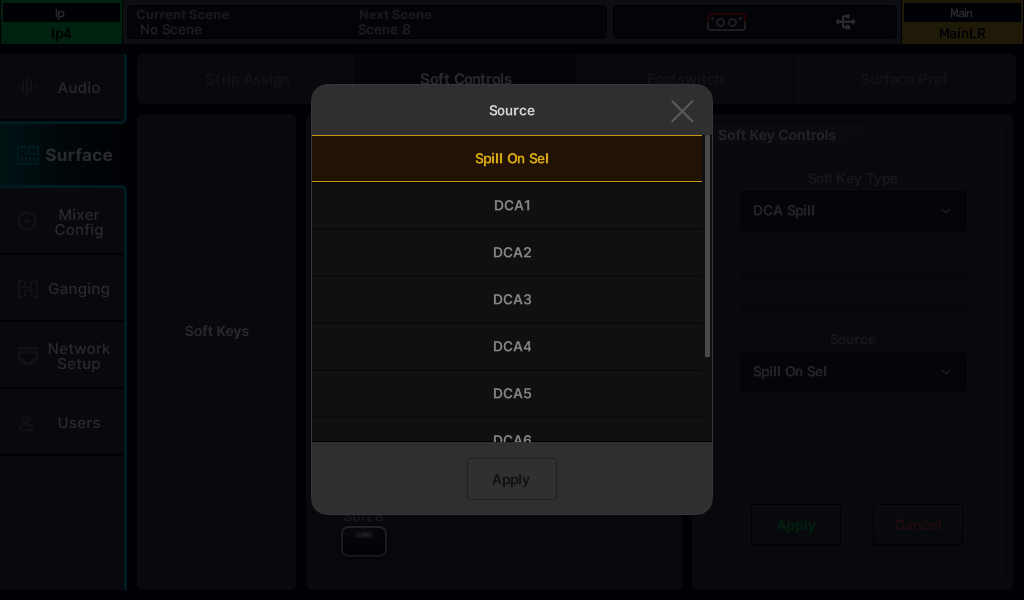

给软键分配溢出特定DCA，或给软旋钮键设置为‘溢出’，当软旋钮分配为‘DCA电平推子’时使用。

按键立即溢出DCA。软键会闪烁，溢出的DCA显示在屏幕上当前选中混音旁边。
退出溢出，按键再次按下，或按溢出DCA通道条上闪烁的‘选中’键。

选中时溢出 –

给软键分配‘选中时溢出’。按下时灯亮表示功能激活，再按一次关闭。
激活时，按任意DCA通道条的‘选中’键将溢出该DCA。
退出溢出，按显示的DCA通道条上闪烁的‘选中’键。

ⓘ 关闭选中时溢出将自动退出任何当前溢出。

输入通道联动

联动使多个输入通道的处理和路由属性关联。对联动组中一个成员的属性更改会同时影响其他成员。

SQ+支持8个联动组，每组最多12个成员。

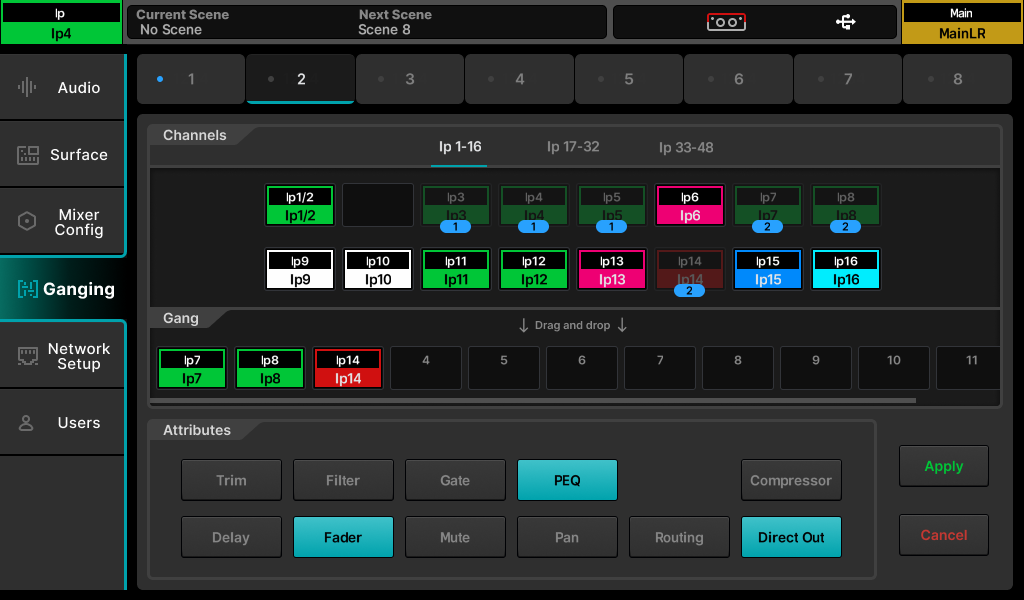

设置联动，按‘设置’屏幕按键，触摸‘联动’标签。

• 通过屏幕顶部数字选择联动组。
• 从通道列表拖拽输入通道到联动组。使用通道部分的三个标签查看所有输入通道。触摸并左右拖动联动组部分查看所有可用槽位。
• 触摸属性按钮开启或关闭所选联动组的关联属性。
• 触摸‘应用’按钮创建联动组。

可联动的属性如下：

修剪 = 前置放大器后修剪

滤波器 = 高通滤波器开关和频率

门限 = 所有门限参数

均衡 = 所有均衡参数

压缩器 = 所有压缩器参数

延迟 = 通道毫秒延迟

推子 = 输入推子到主LR电平

静音 = 通道静音状态

声像 = 通道声像/平衡到混音

路由 = 分配和发送电平到混音

直通输出 = 直通输出电平

网络设置

用于以太网控制，如无线控制或基于TCP/IP的MIDI，SQ+必须作为网络设备连接。

默认设置下，SQ+自动连接使用DHCP分配IP地址的网络，且同一网络上的设备运行的应用可识别该设备。

某些情况下，可能需要或更适合使用静态IP地址。除非完全理解所连接网络，否则不建议使用静态设置。

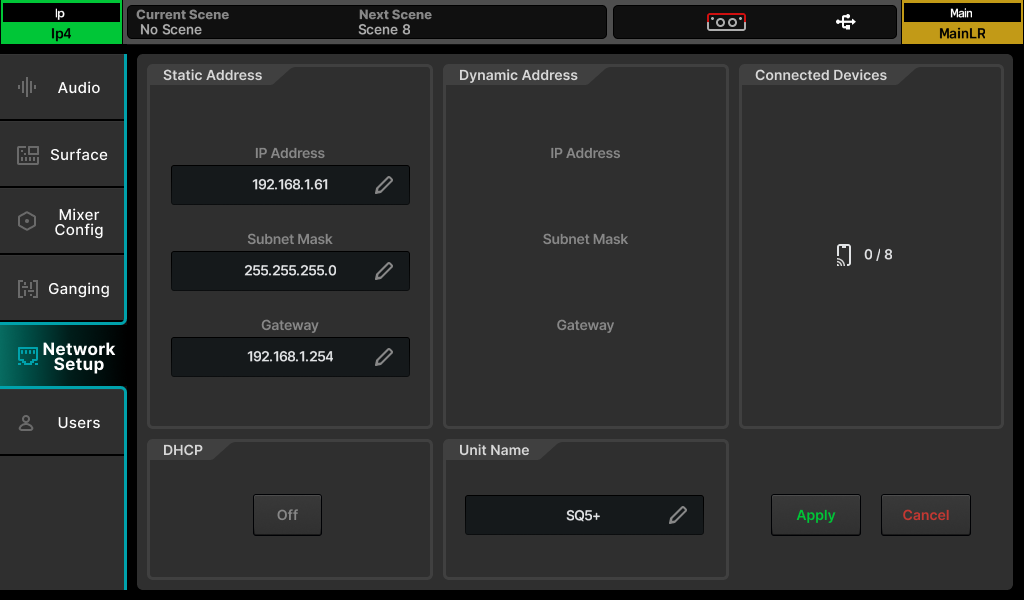

按‘设置’屏幕按键，触摸‘网络设置’标签查看和调整网络设置。

• 触摸DHCP开/关按钮切换DHCP模式。启用DHCP且SQ+已分配地址时显示动态地址。DHCP开启时无法调整静态设置。
• 若未通过DHCP分配地址，SQ+将使用自动IP功能自分配地址，地址末尾显示星号（‘*’）。
• 触摸任意静态网络值输入新值。
• 触摸‘设备名称’值更改SQ+名称（网络上其他设备和应用可见）。
• 触摸‘应用’或‘取消’按钮应用或忽略更改。
• 已连接设备部分显示远程应用连接数量。最多支持3个SQ+MixPad实例，最多8个总连接数，包括任何SQ+4You应用。

ⓘ 使用无线路由器或接入点时，确保将SQ+的‘网络’端口连接到可用的‘LAN’端口。SQ+的网络端口‘Lnk’ LED会亮表示网络活动。

用户权限

除管理员用户外，SQ+可设置10个其他用户，每个用户拥有独立权限、密码、场景访问和用户场景（登录时调用）。

这些用户可在SQ+本机登录，也可通过远程客户端登录，如SQ+MixPad和SQ+4You远程应用。意味着多用户可同时在不同设备登录。

按‘设置’屏幕按键，触摸‘用户’标签设置和配置用户。

ⓘ 仅管理员登录时可进行用户设置和权限管理。

更改用户设置和权限，先从左侧列表选择用户。此时更改只针对该用户，所有标签均显示用户列表，方便快速比较和更改权限。

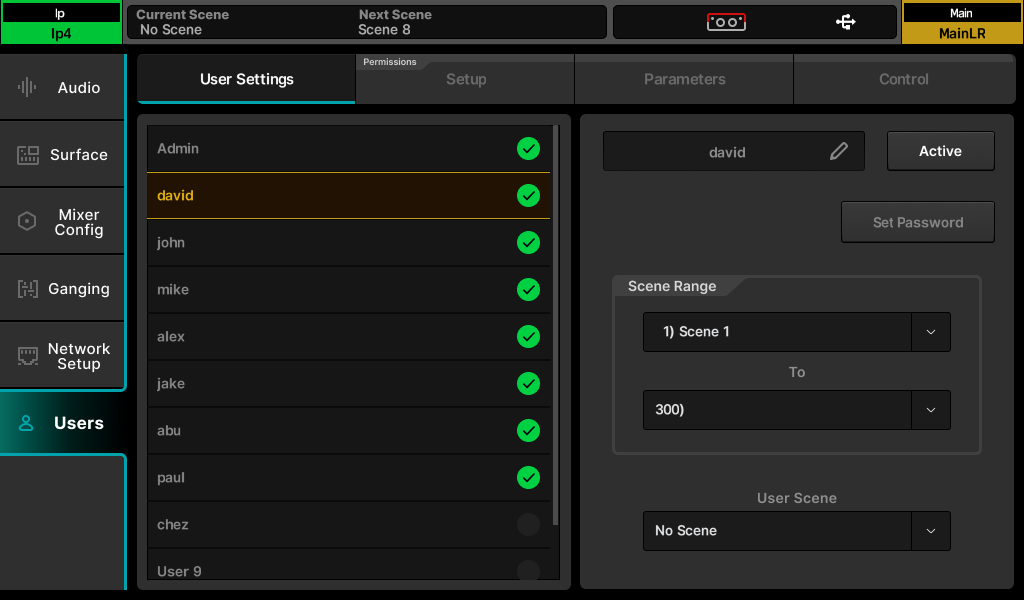

用户设置 –

• 触摸用户名文本框更改用户名。
• 触摸‘未激活’按钮激活用户（按钮变为‘激活’，列表中显示勾号）。
• 触摸‘设置密码’按钮设置或更改用户密码。密码用于登录和锁定控制台。

ⓘ 管理员用户始终激活，拥有对调音台所有设置的无限制访问权限。

ⓘ 要移除密码，请为用户设置空密码。

• 使用‘场景范围’选择用户可访问的场景范围（默认范围为所有300个场景）。
• 如需，触摸‘用户场景’值选择用户登录时加载的场景。

ⓘ 同一用户多次登录时（如SQ+第二天开机后同一用户登录），弹出窗口询问SQ+是调用之前状态还是重新加载‘用户场景’。

用户权限库 –

选中10个用户中的一个，按‘库’键显示用户权限库。包含工厂预设作为起点和快速设置，也可保存和调用用户预设。

• 选择预设，触摸‘调用’应用权限设置到当前选中用户。
• 触摸‘用户’访问用户库，管理自定义预设。

ⓘ 选择管理员用户时无法访问用户权限库，因为管理员无法被限制使用任何参数或功能。

权限 –

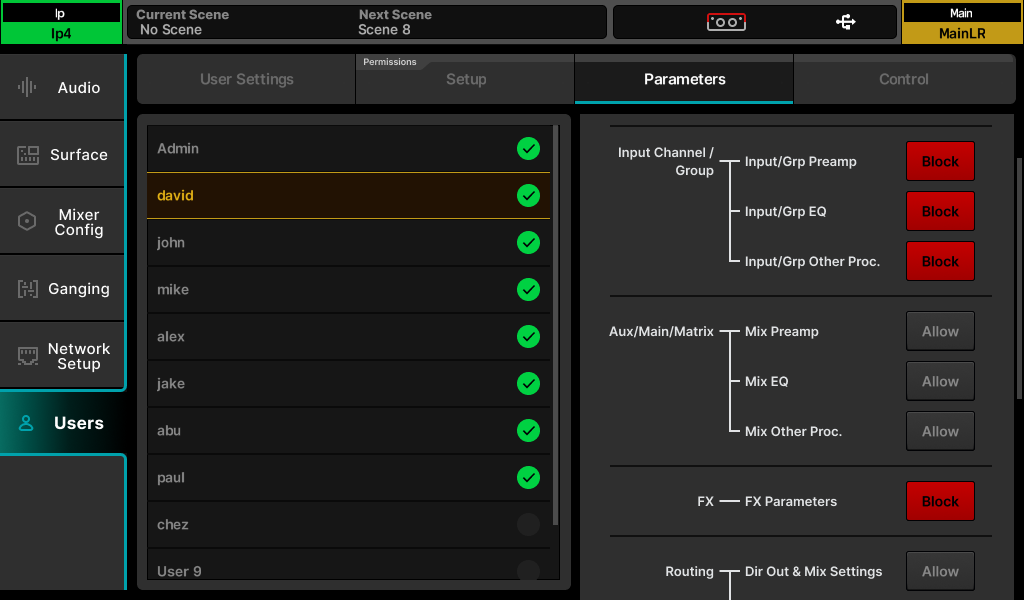

触摸‘设置’、‘参数’或‘控制’标签显示可对每用户设置‘允许’或‘阻止’的参数和功能列表。

• 触摸右侧‘允许’/‘阻止’按钮切换访问权限。

可用用户权限 –
