处理

按任意‘SEL’键以选择通道。触摸屏周围的物理控制和按键将会亮起，表示它们处于激活状态，可以用来调整所选通道的参数。

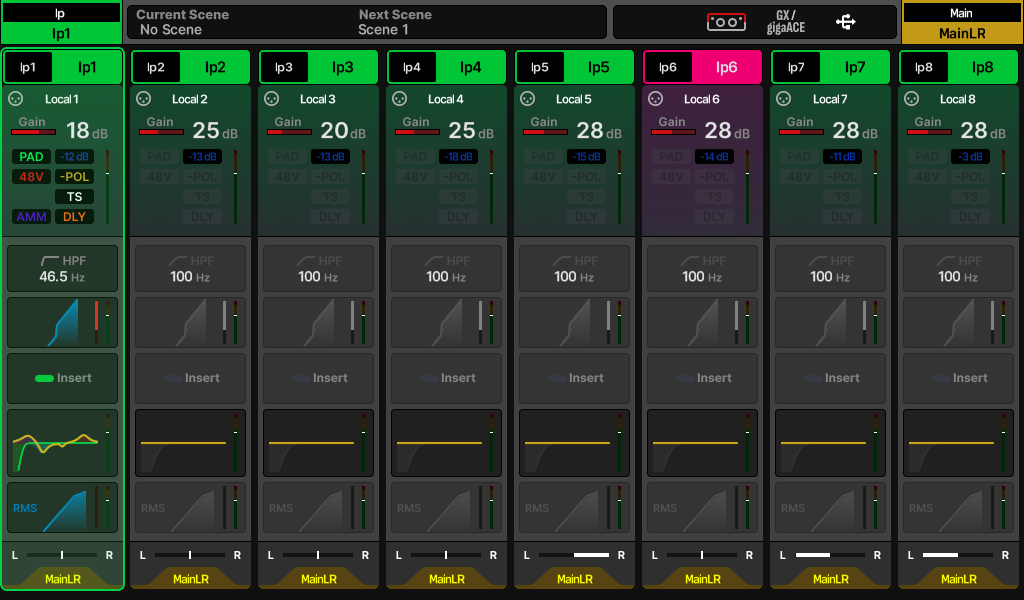

按‘PROCESSING’屏幕键以显示处理的‘银行视图’。

这会一次显示多达8个通道的处理概览，所选通道会被高亮显示。如果选择了视图外的通道，视图会自动切换，但您也可以触摸并向左或向右拖动以查看当前层中的所有通道。
当前选中的混音通道显示在最右侧。

• 触摸通道名称以重命名和更改通道颜色。
• 触摸‘应用’以设置名称和颜色（随后将在整个GUI界面及通道条显示中显示）。

ⓘ 当按下其他‘SEL’键时，键盘仍会显示在屏幕上，以加快多个通道的命名速度。

• 触摸任意处理‘模块’以详细查看和调整。所选通道的概览将继续显示在屏幕左侧。选择同类型的其他通道将允许您调整新选通道的相同参数。
• 触摸激活的模块或按‘PROCESSING’键返回银行视图。
• 音频信号处理的顺序自上而下显示。

ⓘ DCA通道一次显示最多21个‘成员’列表。如果成员超过此数量，可触摸并上下拖动列表以查看全部成员。

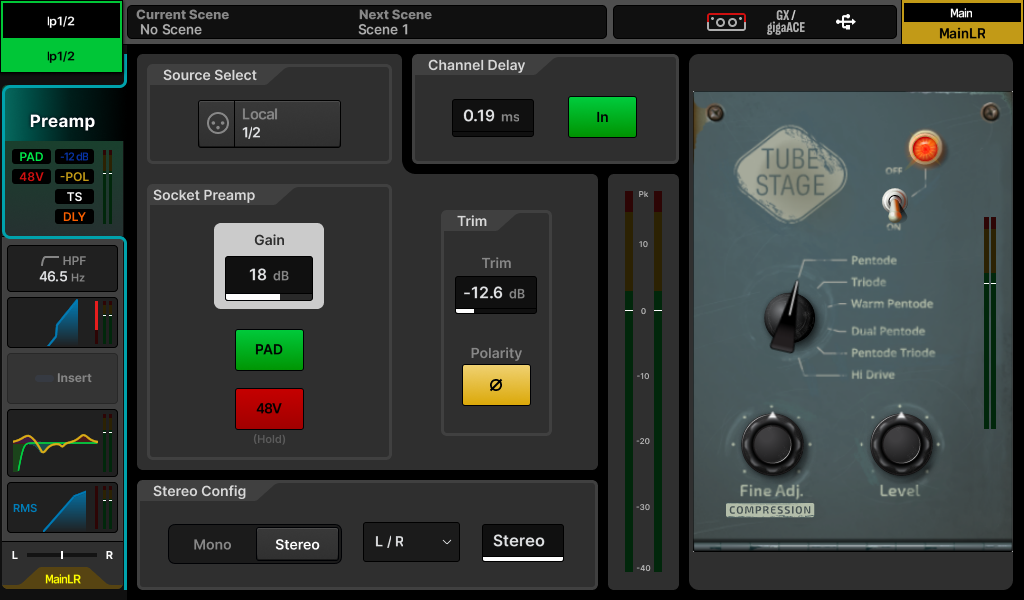

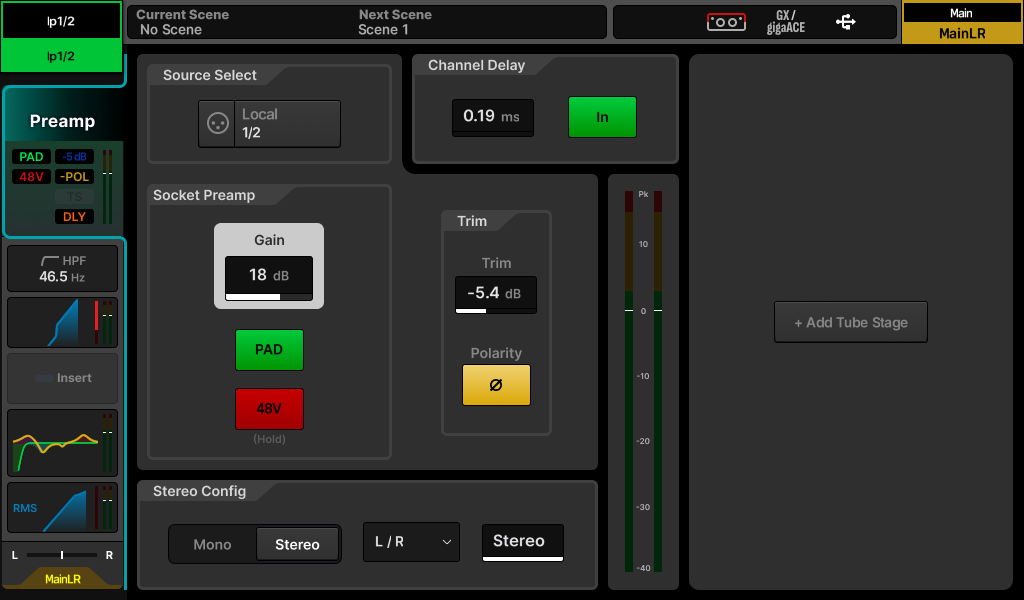

前置放大器（输入通道）

源选择 –

• 触摸源类型，从源列表中选择。

未分配 = 通道无信号源。

本地插座 = SQ+背部的插座。

SLink插座 = 连接至SLink端口的设备（AR、AB、DX、GX单元或其他控制台）。

USB端口 = SQ-Drive或USB-B（除非激活-Drive播放，否则为USB-B）。

IO端口 = SQ选项卡。

信号发生器 = 内置信号发生器。

• 触摸插座编号，触摸并拖动或使用触摸屏旋钮滚动浏览所有可用插座。

插座 前置放大器 –

当源设置为带有前置放大器的插座时，‘48V’、‘Pad’和‘增益’参数将可用。这些是远程前置放大器的数字控制，不属于通道处理部分。

ⓘ 使用Dante扩展器时，应将扩展器插座连接到Dante选项卡，然后通过IO端口插座将其连接到SQ+通道。

ⓘ 插座控制也可在I/O屏幕中通过触摸插座编号访问。

• 长按‘48V’按钮以开启或关闭幻象电源（切换后通道会自动静音一段时间）。
• 触摸‘Pad’按钮以切换-20dB衰减垫。
• 选择‘增益’或‘修剪’参数，使用触摸屏旋钮调整。

增益 = 0dB 到 +60dB

修剪 = -24dB 到 +24dB

ⓘ 增益用于数字控制的模拟输入，如本地或扩展输入插座。修剪是纯数字调整，适用于数字或线路信号，是通道处理的一部分。

• 触摸‘极性’按钮以反转输入通道的极性。

延迟 – 按处理顺序，通道延迟位于压缩器之后。它显示在前置放大器屏幕中，因为通常与增益等其他‘设置’参数一起调整，这些参数一般在混音期间不常调整。

• 选择要调整的数值，使用触摸屏旋钮。

输入通道延迟 = 0.00ms 到 341.00ms

或 0.00m 到 121.23m（-20°C 到 +40°C）

或 0.00ft 到 397.76ft（-4°F 到 +104°F）

或 0秒 到 32736秒

ⓘ 延迟值显示的单位可在表面偏好设置屏幕中选择。

• 触摸‘启用’按钮以切换通道延迟的启用状态。

立体声配置 – 仅当选择立体声输入通道时，部分设置可见。

使用单声道/立体声切换开关，将奇/偶输入通道对切换为2个单声道通道或1个立体声通道操作。这与‘设置’屏幕‘混音器配置’/‘输入立体声’标签中的设置相同。

• 触摸立体声输入的模式值，从以下选项中选择：

L/R = 标准左/右（默认）。

R/L = 左右交换。

L-Pol/R = 标准左/右，左声道极性反转。

R-Pol/L = 左右交换，右声道极性反转。

单声道 = 左右信号均送至两个通道。

L/L = 左声道信号送至两个通道。

R/R = 右声道信号送至两个通道。

M/S = 用于解码中/侧阵列（输出 M+S/M-S）。

ⓘ 正常的M/S使用中，中间信号/麦克风应连接到奇数通道，侧边信号/麦克风应连接到偶数通道。

宽度控制可按1%递增调整，范围从单声道（0%）到立体声（100%）。

DEEP 前置放大器 –

SQ+自身及Everything I/O扩展器中的前置放大器均准确透明，瞬态响应快且总谐波失真低。然而，在某些情况下，可能需要其他特性。使用DEEP前置放大器模型，您可以添加这些特性，并且完全可控，无需担心复杂设备的限制或可靠性问题。

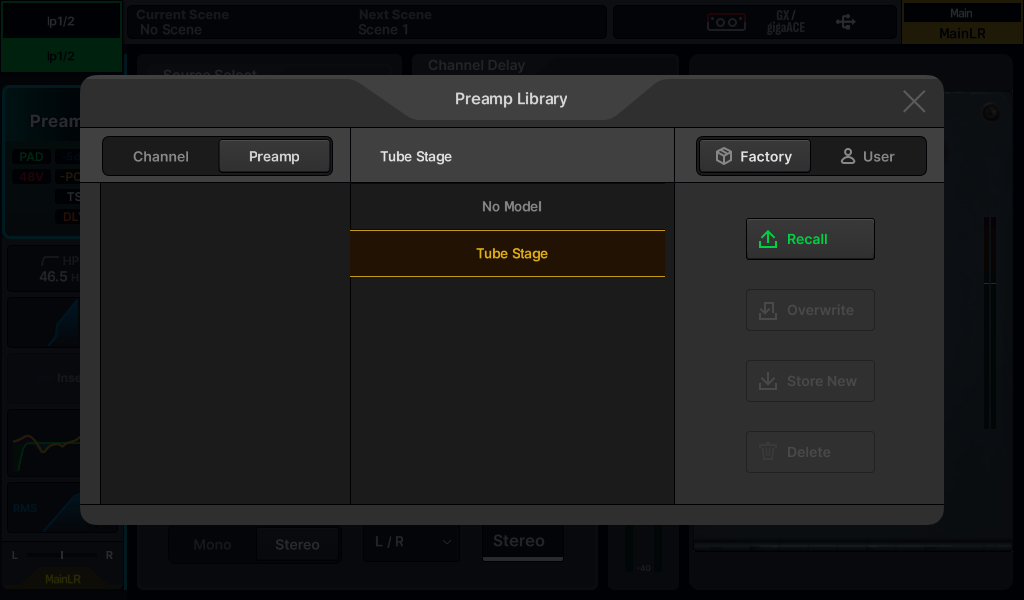

• 在通道‘前置放大器’屏幕中，按‘库’键，或触摸‘+ 添加电子管级’按钮。

• 选择一个前置放大器预设，然后按‘调用’按钮加载。

• 触摸‘开/关’以切换前置放大器模型的启用状态。
• 触摸任何屏幕参数，使用触摸屏旋钮调整。

前置放大器（混音通道）

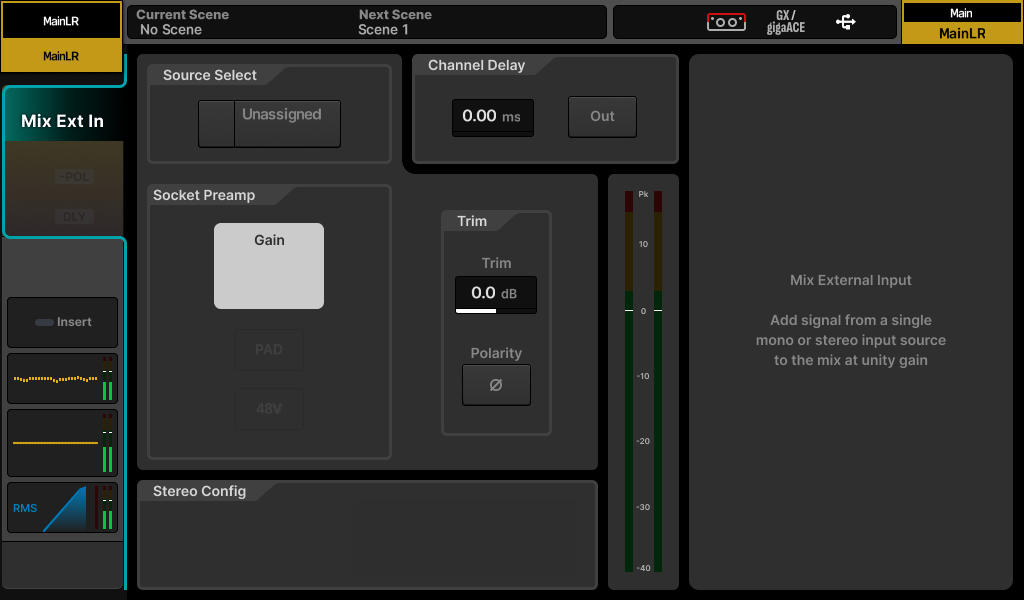

混音外部输入 –

‘混音外部输入’可用于任何混音通道。它将音频直接从源路由到混音中，无需处理、路由或电平控制。通常用于添加预处理信号到混音中，如子混音器、节拍器或背景音乐。

ⓘ 单声道混音允许单声道外部输入，立体声混音允许立体声外部输入。

除通道延迟外，混音处理的前置放大器部分所有参数均与混音外部输入的控制有关，包括源选择、插座前置放大器（当选择插座前置放大器作为源时可用）和修剪。详情请参见前置放大器（输入通道）。

ⓘ 本屏幕中的电平表仅用于混音外部输入，不显示来自其他通道对混音的合成贡献。

ⓘ 注意，‘极性’开关和‘修剪’控制影响的是指定的‘混音外部输入’的极性和修剪，而非混音通道输出。但输出极性可通过IO屏幕中的输出插座控制切换，方法是触摸补丁网格顶部的输出插座编号。

延迟（混音通道输出延迟） –

按信号处理顺序，此延迟位于混音通道末端，压缩器之后。

• 选择要调整的数值，使用触摸屏旋钮。

混音通道延迟 = 0.00 ms 到 682.00 ms

或 0.00 m 到 242.47 m（-20°C 到 +40°C）

或 0.00 ft 到 795.53 ft（-4°F 到 +104°F）

或 0秒 到 65472秒

• 触摸‘启用’按钮以切换延迟启用状态。

ⓘ 通道延迟值的单位可在表面偏好设置屏幕中选择。

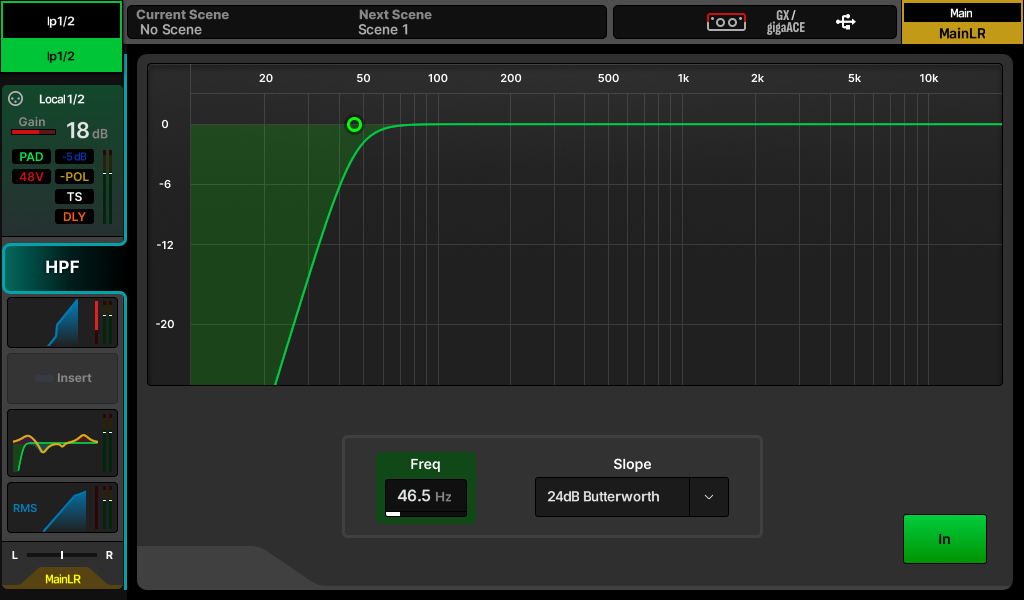

高通滤波器（输入通道）

高通滤波器 –

每个输入通道均配备高通滤波器（HPF），具有可调斜率和频率。

• 通过屏幕按钮或专用的HPF‘启用’键切换开关。
• 触摸HPF频率值选择，然后使用触摸屏旋钮调整，或使用表面专用的HPF‘频率’旋钮调整。也可触摸并拖动图表上的点。
• 触摸当前‘斜率’值，从不同滤波斜率中选择。

HPF频率 = 20Hz 到 2kHz

斜率 = 12dB, 18dB, 24dB（每倍频程衰减）巴特沃斯滤波器

ⓘ 为方便起见，HPF也显示在PEQ处理屏幕中，并可与PEQ设置一起存储和调用。但由于它是信号路径中不同位置的独立处理，HPF不影响PEQ响应曲线。

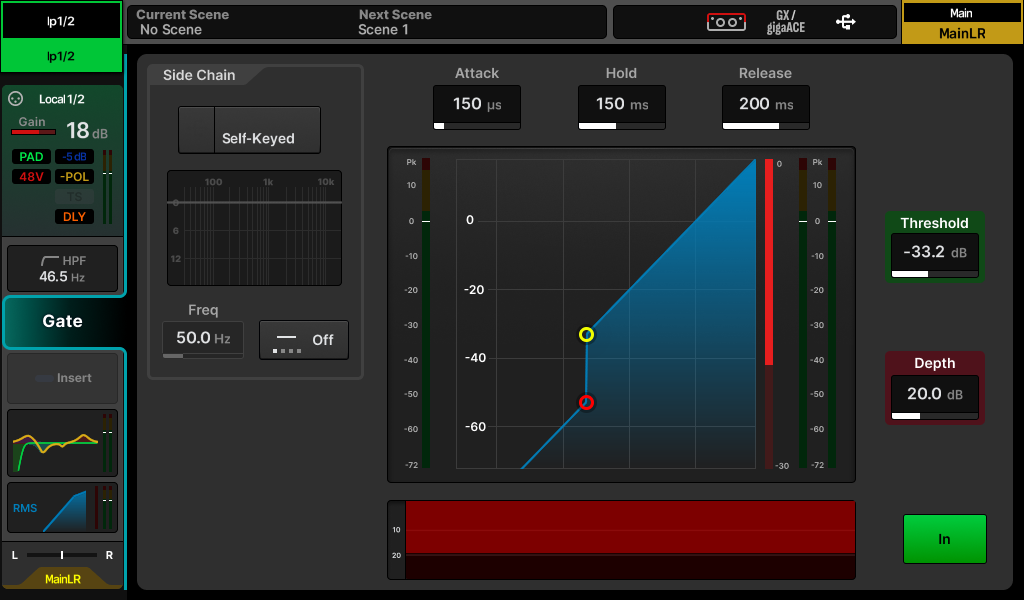

门限/扩展器（输入通道）

通过屏幕上的‘启用’按钮或物理门限‘启用’键（位于表面专用门限阈值旋钮旁）切换门限/扩展器/压低器的开关。

切换门限、扩展器和压低器模式 -

• 按‘库’键打开门限库。
• 选择门限或扩展器预设，按‘调用’加载。

侧链 –

• 选择‘自键控’或从另一通道侧链门限。

ⓘ 使用另一通道作为侧链输入时，信号来源于所有通道处理之后，且在毫秒级通道延迟之后。

• 触摸侧链频率控制旁的滤波类型按钮，在HPF/BPF/LPF模式间切换，或关闭侧链滤波（默认）。
• 触摸频率值选择，使用触摸屏旋钮调整，或触摸并拖动图表上的频率标记点。

HPF频率 = 20Hz 到 5kHz

BPF频率 = 120Hz 到 10kHz

LPF频率 = 120Hz 到 20kHz

主图表和控制 –

• 主图表显示x轴为输入/阈值，y轴为输出电平，直观展示参数设置。
• 侧链输入电平显示在图表左侧的电平表中。
  信号衰减（0dB至-30dB）显示在图表右侧紧邻的电平表中。处理启用时显示红色，否则为白色。
  处理后模块电平显示在信号衰减右侧。
• 通过触摸选择参数，然后使用触摸屏旋钮调整。也可触摸并拖动图表上的点，这会同时选择相关参数值框。阈值还有表面专用的旋钮。

门限参数 -

攻击时间 = 50µs 到 300ms

保持时间 = 10ms 到 5秒

释放时间= 10ms 到 1秒

阈值 = -72dB 到 +18dB

深度 = 0dB 到 60dB

扩展器参数 -

攻击时间 = 50µs 到 300ms

释放时间= 10ms 到 1秒

阈值 = -72dB 到 +18dB

比率 = 1:1 到 1:20

压低器参数 -

攻击时间 = 50µs 到 300ms

保持时间 = 10ms 到 5秒

释放时间= 10ms 到 1秒

阈值 = -72dB 到 +18dB

深度 = 0dB 到 60dB

直方图 –

直方图显示过去12秒的活动，从右向左移动。与增益衰减表类似，当处理启用时，电平衰减（深度）以红色显示，关闭时显示白色/灰色。

DEEP 扩展器

除了标准扩展器外，还可以向SQ+添加具有独特特性的其他DEEP扩展器。

添加到SQ+后，可用于替代任何输入通道上的门限/扩展器。

ⓘ 有关如何添加模型的信息，请参见本指南的附加组件部分。

• 按‘库’键查看门限库。
• 不同的DEEP扩展器模型可从‘工厂’库调用。
• 使用‘用户’库存储和调用用户预设。

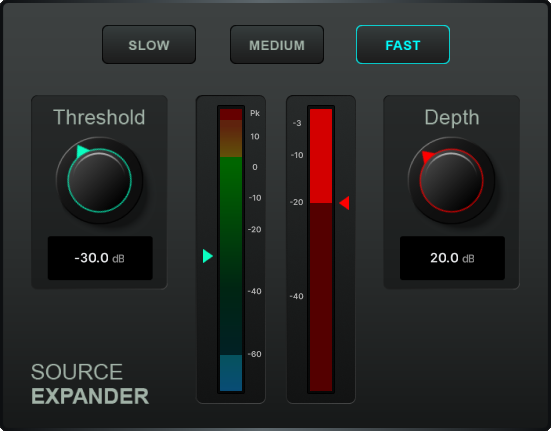

源扩展器 -

基于业界标准扩展器建模，由于对不需要的声音进行非线性衰减，声音极其自然。

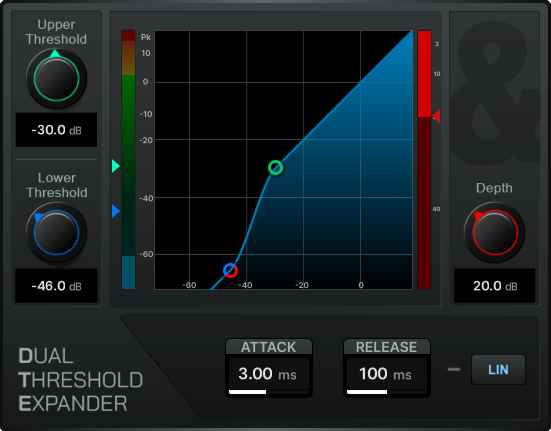

双阈值扩展器 -

独特的扩展器，允许使用两个独立阈值及线性或指数模式完全控制衰减。

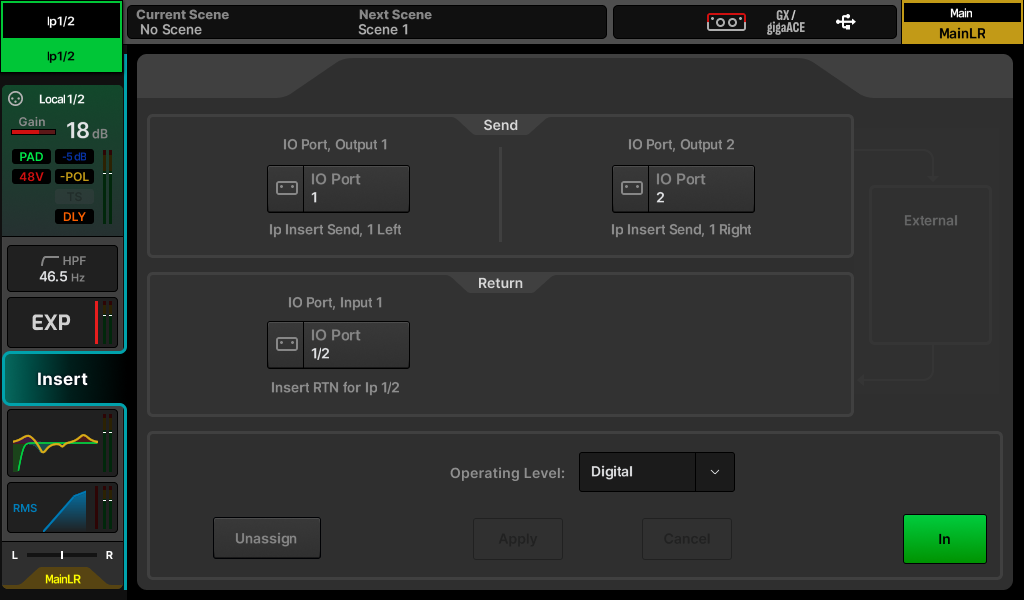

插入

SQ+上的插入点可用于将音频路由至任何可用的I/O插座，允许将模拟或数字处理插入通道中。

插入也可以与内部FX引擎一起使用。详情请参见本指南的FX部分。

发送 – 选择插入发送的目标插座或FX单元。

返回 – 选择插入返回的源插座或FX单元。

发送/返回类型 = 本地插座、SLink插座、USB端口、IO端口、FX单元

ⓘ 当选择FX单元作为发送或返回时，发送和返回设置会自动切换匹配。

ⓘ 注意，插入发送和返回不进行延迟补偿。

工作电平 – 选择线路电平选项以匹配插入类型。

数字 = 不补偿，适用于数字I/O。

模拟 = 适用于+4dBu外部设备。

-10 dBV = 适用于-10dBV外部设备。

• 使用屏幕上的‘启用’按钮切换插入开关。
• 使用‘取消分配’按钮取消所有发送和返回插座分配。

当所选通道的插入被分配并切换为‘启用’时，表面上的‘插入激活’指示灯将点亮。

ⓘ 如果插座已设置但被补丁到其他位置，插入可能变为无效。此时屏幕顶部会显示‘插入无效’，且插入会自动关闭。

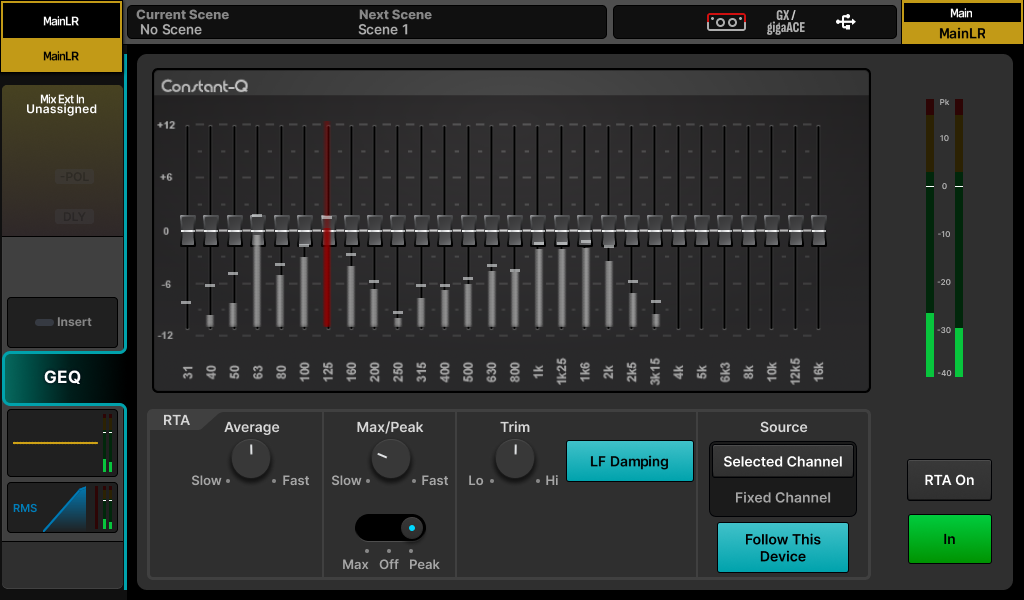

图形均衡器（混音通道）

所有混音通道均配备28段立体声图形EQ，可通过屏幕上的‘启用’按钮切换开关。

调整时，触摸每个频段的屏幕推子，使用触摸屏旋钮调整。

频率（Hz）= 31, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400,

500, 630, 800, 1k, 1.25k, 1.6k, 2k, 2.5k, 3.15k, 4k, 5k, 6.3k, 8k, 10k, 12.5k, 16k

增益 = -12dB 到 +12dB

带宽 = 1/3倍频程（恒定）

‘推子翻转’模式 –

SQ+可在推子上显示图形均衡器，每个通道条显示单一频段，便于快速准确调整。

• 如果尚未分配，将‘GEQ推子翻转’分配给软键。默认情况下，推子翻转分配给软键#7。
• 按下GEQ的‘推子翻转’软键，屏幕上的推子将显示所选混音的图形EQ，每个推子条对应一个频段。再次按下5+或6+上的‘推子翻转’键将显示下一组频段，第三次按下将退出该模式。

ⓘ 在‘推子翻转’模式下，色度通道电平表和峰值指示器可用于显示RTA电平和突出频率。详见RTA – GEQ ‘推子翻转’部分。

RTA – RTA显示GEQ每个频段的RTA源电平。

有关GEQ RTA的完整信息，请参见本指南的电平测量部分。

DEEP 图形均衡器

除了‘恒定Q’图形均衡器外，还可以向SQ+添加具有独特特性的其他DEEP图形均衡器。

添加到SQ+后，可用于替代任何混音通道上的‘恒定Q’图形均衡器。

ⓘ 有关如何添加模型的信息，请参见本指南的附加组件部分。

• 按‘库’键查看图形均衡器库。
• 不同的图形均衡器模型可从‘工厂’库调用。
• 使用‘用户’库存储和调用DEEP图形均衡器用户预设。

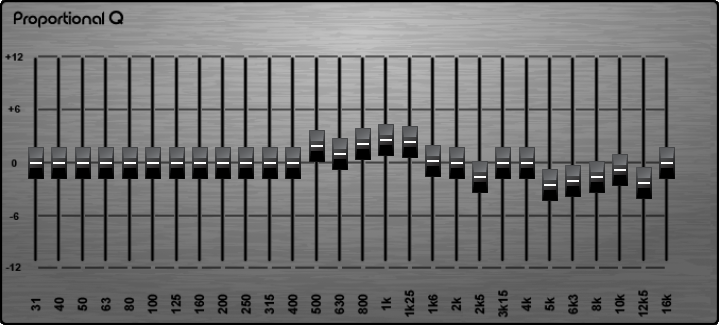

比例-Q –

平滑宽Q，随着最大衰减或增益值逐渐变窄。

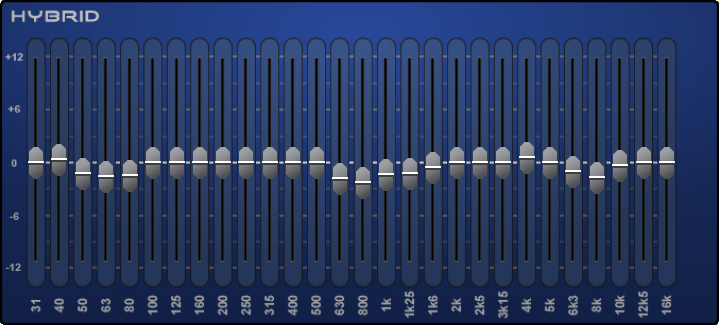

混合 图形均衡器 –

结合了比例-Q和恒定-Q单元，提供平滑的增益和精准的衰减。

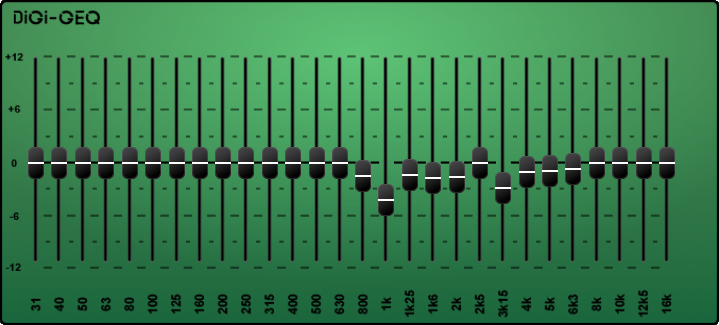

数字图形均衡器 –

优化的增益和带宽，最大限度减少频段间的相互作用。

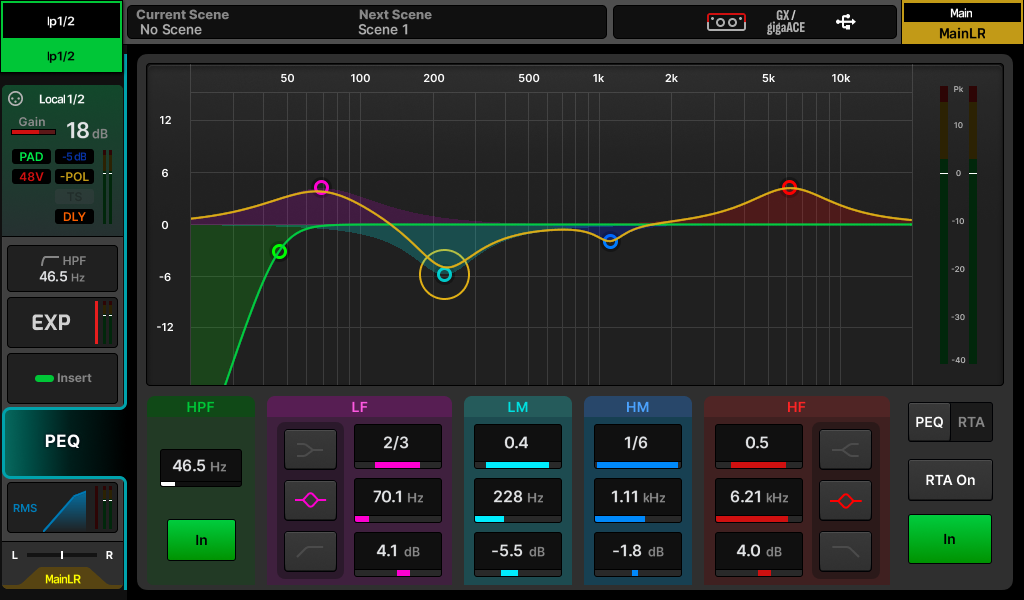

参数均衡器

参数均衡器可通过表面上的物理‘启用’键或屏幕上的‘启用’按钮切换开关。

• 4段参数EQ与表面上的物理EQ部分标签一致。
• 使用专用物理EQ控制时，选择一个频段，使用增益、带宽和频率旋钮调整。屏幕上调整时，触摸参数，使用触摸屏旋钮，或触摸并拖动图表上的点。

ⓘ 表面选择的频段可设置为跟随屏幕选择，设置于表面偏好设置中。

• 触摸相关图标切换LF和HF频段的架式、钟形和滤波模式。
• 激活时参数均衡器图形显示为鲜艳颜色，未激活时为灰色。

LF 模式 = 架式，钟形，HPF

HF 模式 = 架式，钟形，LPF

频率（所有模式）= 20Hz 到 20kHz

带宽（参数式）= 1.5倍频程 到 1/9倍频程

增益（参数式，架式）= -15dB 到 +15dB

• 触摸‘RTA’按钮查看并调整RTA叠加设置。参数均衡器RTA的完整信息见本指南的电平测量部分。

ⓘ 为方便起见，HPF也显示在参数均衡器处理屏幕中，并可与参数均衡器设置一起存储和调用。但由于它是信号路径中不同位置的独立处理，HPF不影响参数均衡器响应曲线。

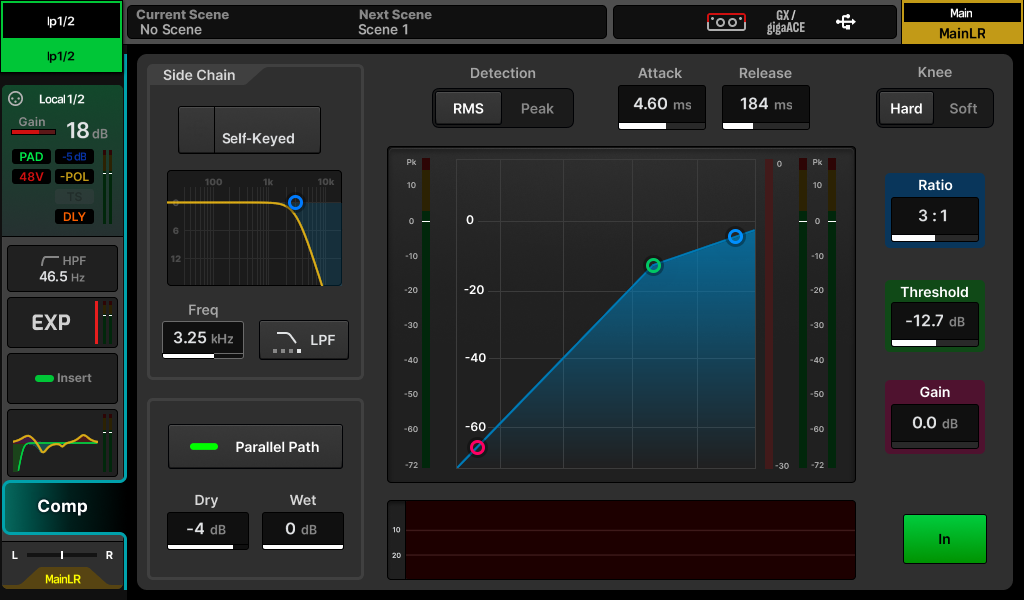

压缩器

通过屏幕上的‘启用’按钮或物理压缩器‘启用’键（位于表面专用压缩器阈值旋钮旁）切换压缩器开关。

侧链 –

• 选择‘自键控’或从另一通道侧链压缩器。

ⓘ 使用另一通道作为侧链输入时，信号来源于所有通道处理之后，且在毫秒级通道延迟之后。

• 触摸侧链部分频率值旁的滤波模式按钮，在HPF/BPF/LPF模式间切换，或关闭滤波。
• 触摸侧链频率选择，使用触摸屏旋钮调整，或触摸并拖动图表上的频率标记。

HPF频率 = 20Hz 到 5kHz

BPF频率 = 120Hz 到 10kHz

LPF频率 = 120Hz 到 20kHz

压缩器模式 –

标准压缩器有两种检测模式，RMS（平均）和峰值。触摸任一模式切换，激活模式以白色显示。

软膝 –

触摸此按钮启用软膝设置。该设置启用可变比率，使压缩在阈值附近行为更平滑（图表中也会显示）。

参数 –

• 通过触摸选择参数，然后使用触摸屏旋钮调整。也可触摸并拖动图表上的点，同时选择相关参数值框。压缩器阈值有表面专用旋钮控制。

攻击时间 = 30µs 到 300ms

释放时间= 50ms 到 2秒

比率 = 1:1（无压缩）到无限大（限制器）

阈值 = -46dB 到 +18dB

增益（补偿增益）= 0dB 到 +18dB

图表 –

• 图表显示x轴为输入/阈值，y轴为输出电平，直观展示参数设置。
• 侧链输入电平显示在图表左侧的电平表中。
• 压缩（信号衰减）0dB至-30dB显示在图表右侧紧邻的电平表中。启用时为红色，关闭时为白色。
• 压缩器后（输出）电平显示在信号衰减右侧。

并行压缩 –

允许您将压缩信号与未压缩信号混合。由于XCVI核心，这些信号是相干的，不会引入梳状滤波效应。

• 触摸‘并行路径’按钮切换开关。
• 触摸干/湿值，使用触摸屏旋钮调整。

干/湿单独电平 = 负无穷 到 0dB

直方图 –

直方图显示过去12秒的压缩器活动，从右向左移动。与电平衰减表类似，启用时电平衰减（深度）以红色显示，关闭时显示白色/灰色。

压低器模式 –

‘压低器模式’是压缩器库中的一个选项。这是一种特殊的压缩器模式，根据另一通道的信号（使用侧链输入）降低通道电平。压低通常用于背景音乐通道，侧链来自公告麦克风。

DEEP 压缩器

可选附加组件，基于经典硬件单元建模，具有独特的音色和行为特性。

添加DEEP压缩器模型到SQ+后，可替代任何输入或混音通道上的RMS/峰值压缩器。

ⓘ 有关如何添加模型的信息，请参见本指南的附加组件部分。

• 按‘库’键查看压缩器库。
• 不同压缩器模型可从‘工厂’库调用。

光学 –

结合多种光学压缩器的最佳特性，形成一款声音平滑的单元。

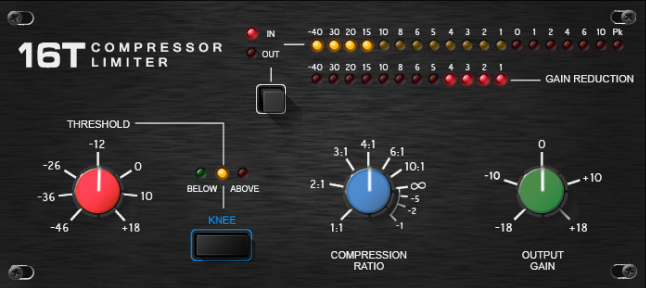

16T –

基于VCA的紧凑有力的RMS压缩器，具有自然的增益衰减声音。

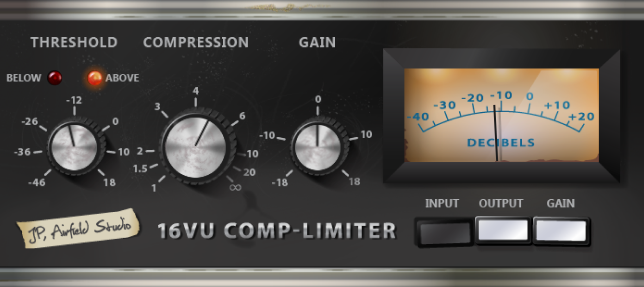

16VU –

经典的VCA基RMS压缩器。驱动时能音乐性地增强低中频。

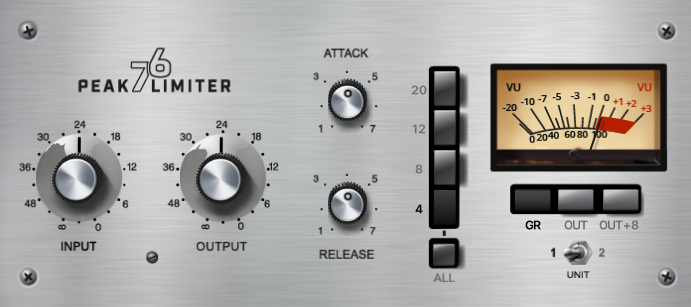

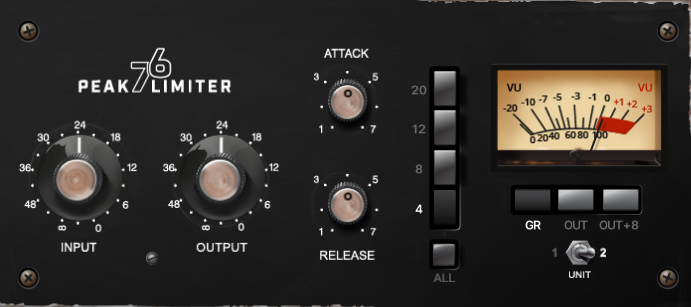

峰值限制器 76 –

著名的FET电平放大器的两个版本。一个复古，一个更现代，均支持全按钮模式。

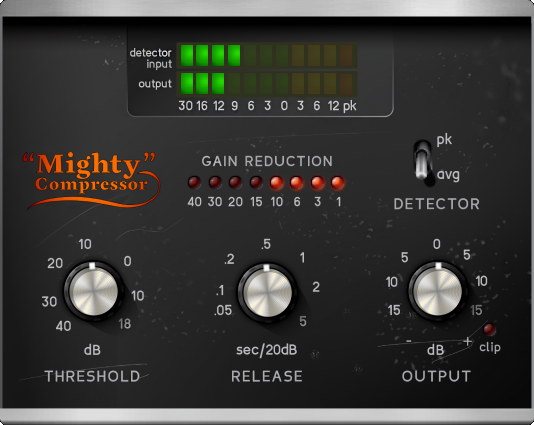

强力 –

晶体管阵列压缩器，具有独特的攻击声音。可实现大幅增益衰减且失真低。

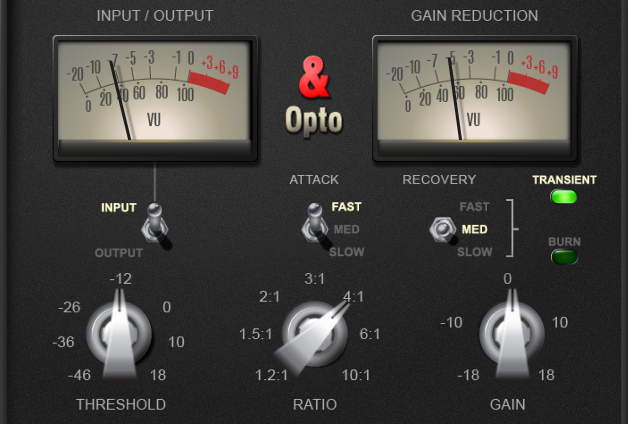

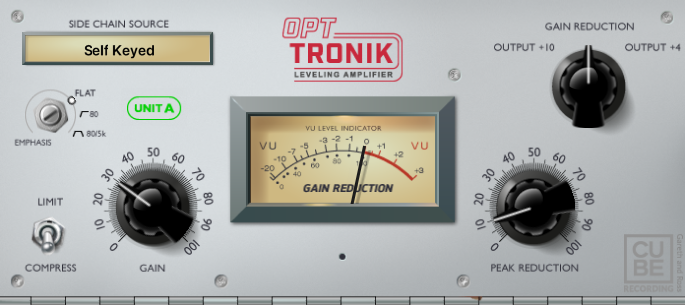

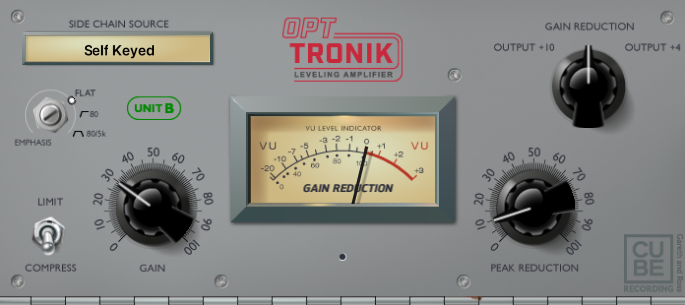

光电子 –

传奇的电光电平放大器的两个版本。压缩平滑且富有音乐感。

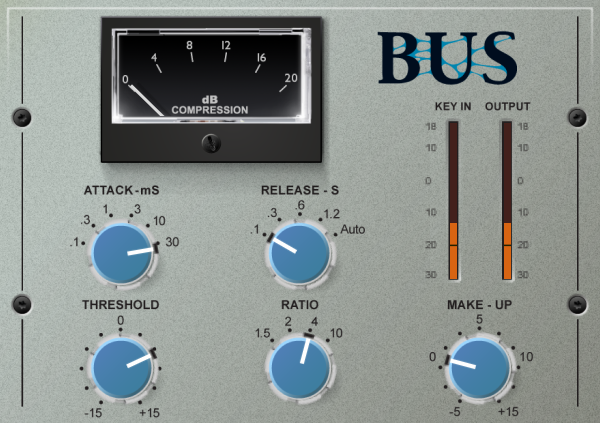

总线 –

最著名的VCA压缩器，用于混音和节目材料的音色凝聚。

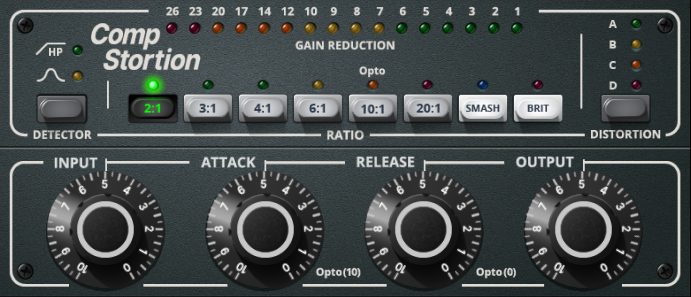

压缩失真 -

现代经典。包含多种风格和失真选项。
