计量

PAFL LED 计量表

SQ+ 触摸屏右侧表面的 12 段 LED 计量显示 PAFL 总线的电平计量，因此始终显示发送到耳机输出的信号计量。

默认情况下，当 PAFL 设置中的“LR 到 PAFL”开启且没有 PAFL 键处于激活状态时，该计量显示主 LR 混音电平。

ⓘ 当混音器中任何位置的 PAFL 路由键或按钮被激活时，12 段 LED 下方的 PAFL LED 指示灯会亮起。

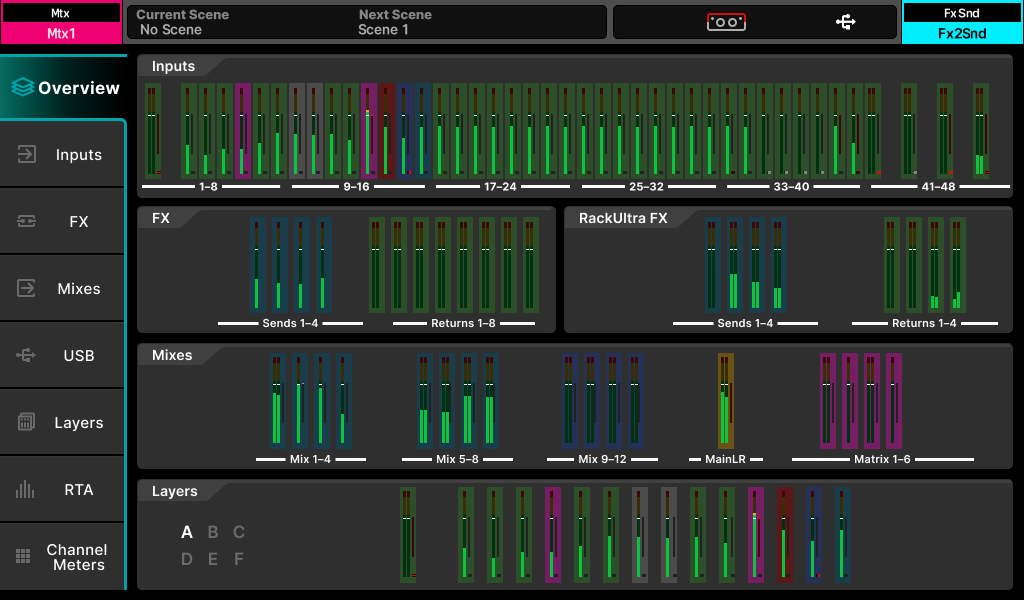

概览

概览显示所有通道的计量，便于一目了然地检查电平。

• 触摸任意部分即可跳转到带有更大计量表的详细视图。

ⓘ “图层”部分会随表面上的“LAYERS”键的图层选择而变化。

输入/FX/混音/USB 计量表

“计量表”屏幕上的接下来的五个标签显示“输入计量表”、“FX 计量表”、“混音计量表”、“USB 计量表”和“图层计量表”。

• 主彩色计量显示电平范围为 -40dB 到 +10dB。
• 增益减少计量显示从 0dB 到 -30dB 的电平降低，当压缩器开启时为红色/亮红色，关闭时为灰色/白色。
• 门控激活指示灯开启时为红色/亮红色，关闭时为灰色/白色。

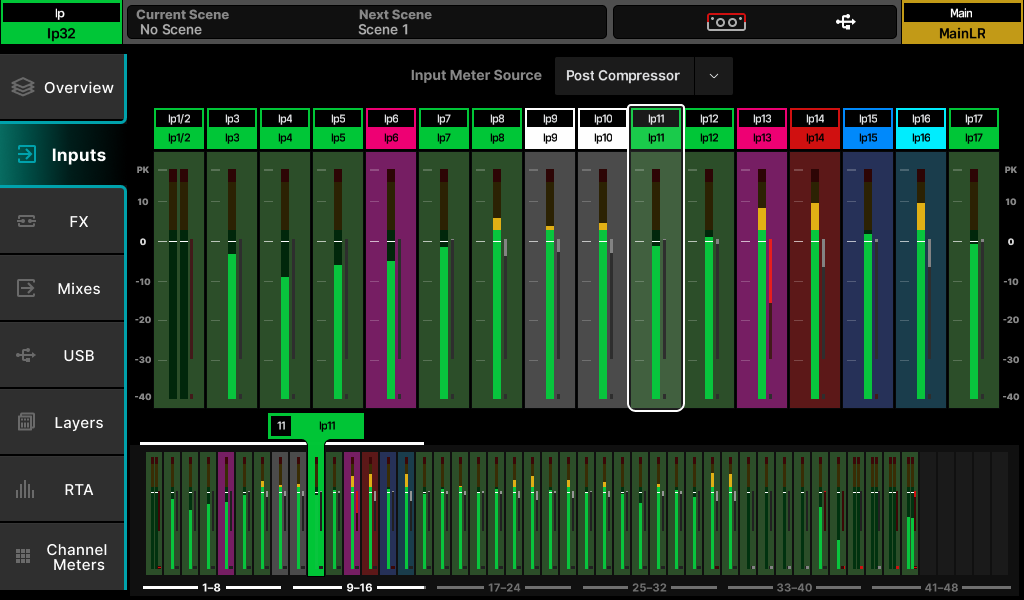

输入计量表 –

• 触摸并左右拖动以查看输入计量表屏幕中的所有通道。
• 触摸并拖动屏幕底部的导航视图，可快速跳转到任意输入通道。
• 触摸“输入计量源”设置以选择所有输入通道的计量点。

前置放大器后 = 计量源直接取自前置放大器之后。

均衡器后 = 计量源直接取自均衡器之后。

压缩器后 = 计量源直接取自压缩器之后。

延迟/AMM后 = 计量源取自所有处理之后。

ⓘ 请注意，计量源设置也会影响色彩通道计量。

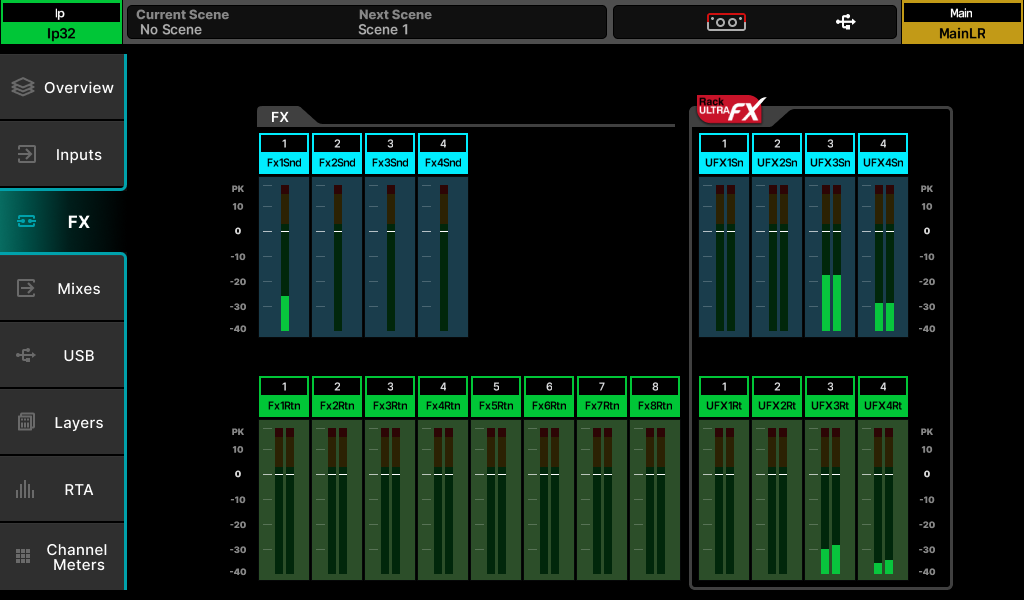

FX 计量表 –

包括所有专用的 FX 发送和返回通道。

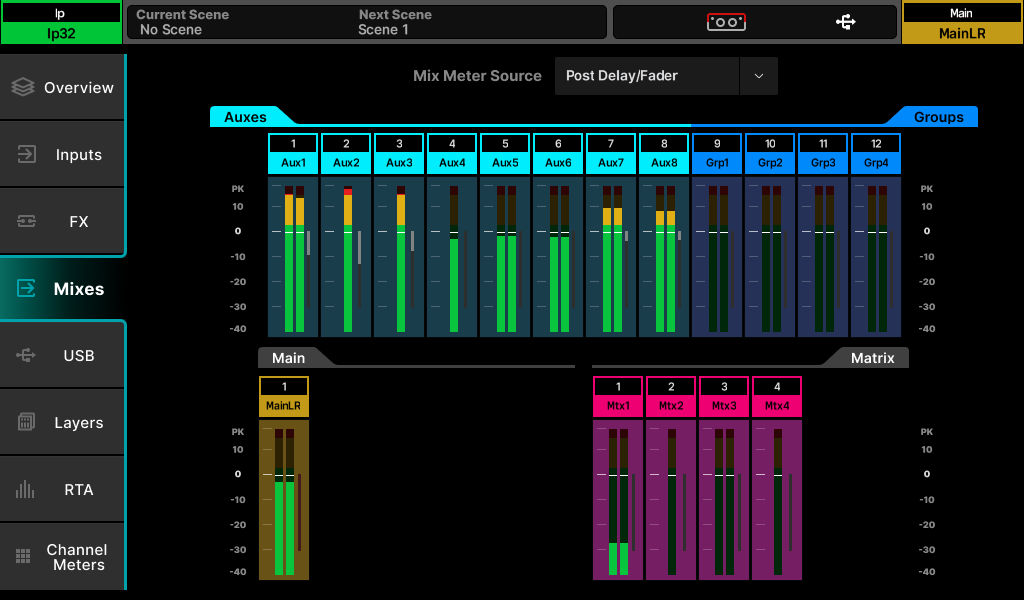

混音计量表 –

• 触摸“混音计量源”设置以选择混音通道的计量点。

总线后 + 外部输入 = 计量源取自所有通道汇总之后，包括混音外部输入。

均衡器后 = 计量源直接取自均衡器之后。

均衡器后 = 计量源直接取自均衡器之后。

压缩器后 = 计量源直接取自压缩器之后。

延迟/推子后 = 计量源取自所有处理和推子之后。

ⓘ 请注意，计量源设置也会影响色彩通道计量。

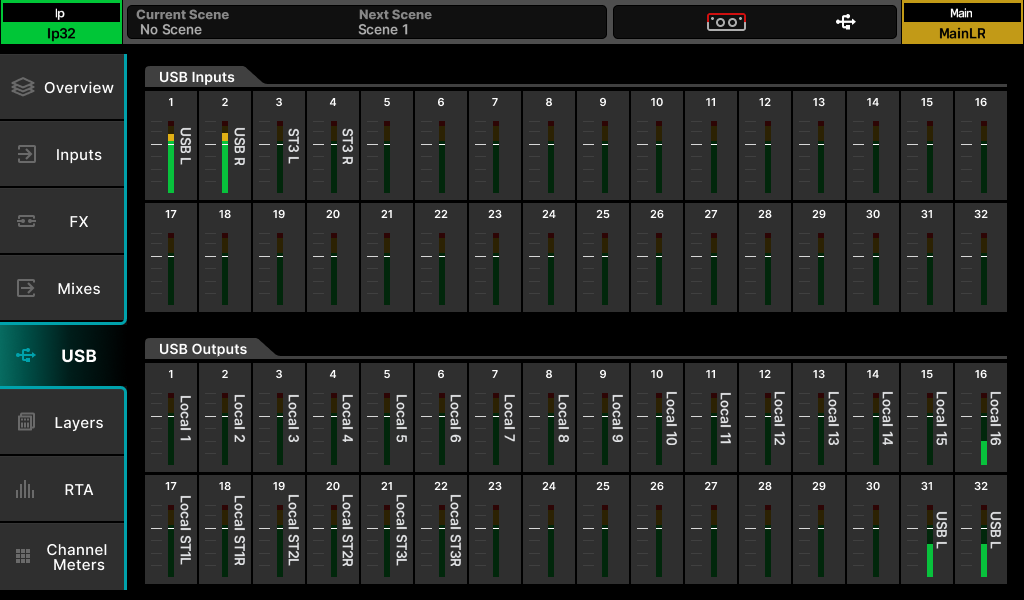

USB 计量表 –

• “USB 输入”显示进入 SQ+ 的 USB 流电平，并以它们被连接到的最高编号通道或插口标记。
• “USB 输入”显示来自 USB-B 的计量（当未使用 SQ-Drive 播放时）或来自 SQ-Drive 的计量（当使用 SQ-Drive 播放时）。
• “USB 输出”显示发送到 USB 和 SQ-Drive 的信号电平和源。

ⓘ USB 计量表始终显示最多 32 通道的输入和输出，但当 USB 采样率设置为 96kHz 时，SQ-Drive 仅适用前 16 通道。

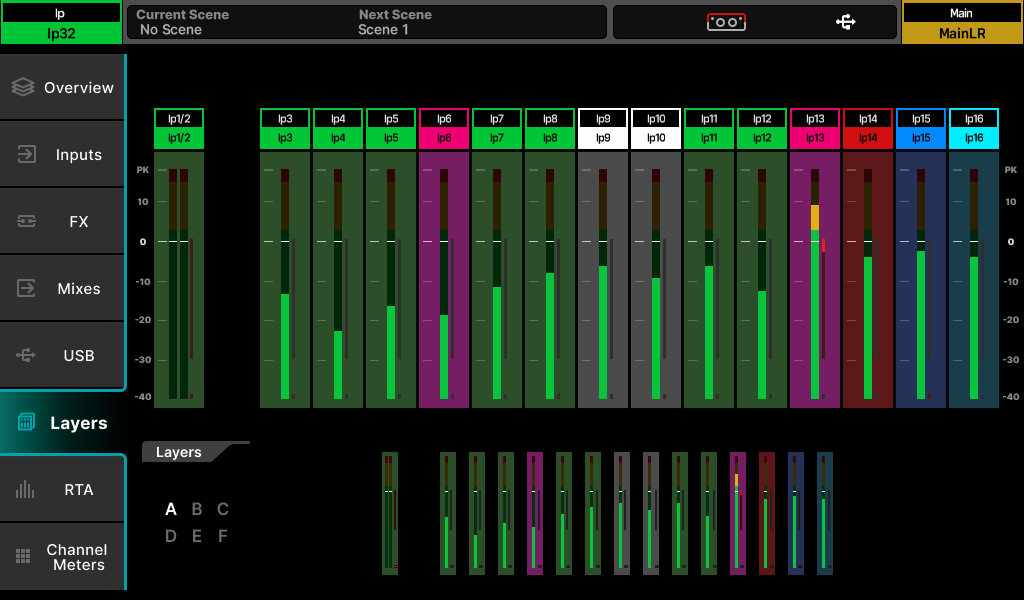

图层 -

包括当前选定通道条图层的所有计量。

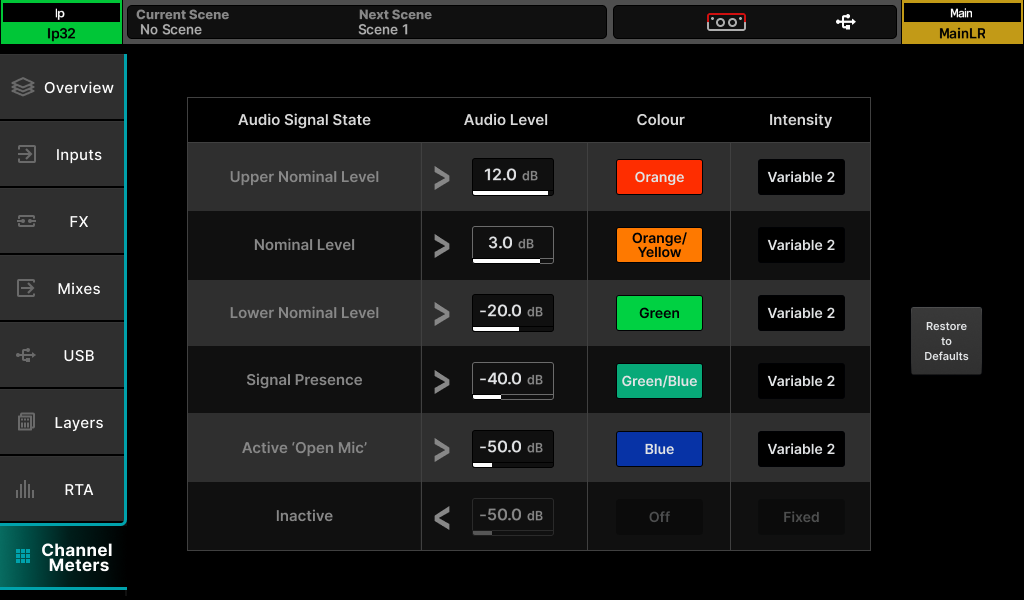

色彩通道计量

色彩通道计量在单个 LED 空间内显示高分辨率计量信息。它能表现比传统计量更广的电平范围，并且其行为可在“通道计量”标签中自定义。

ⓘ 色彩通道计量源与输入和混音计量选择的计量点相匹配。

• 触摸“音频电平”数值，并使用触摸屏旋钮调整。

ⓘ “音频电平”数值受上下状态电平设置限制。

• 触摸“音频信号状态”的颜色，并使用触摸屏旋钮调整该电平范围的颜色。

颜色 = 白色、红色、橙色、橙黄、黄色、绿色、青绿、蓝色、蓝红、关闭。

• 触摸“强度”数值以选择计量行为。

固定 = 计量在状态间即时切换。

变量 1 = 计量在范围端点附近变化。

变量 2 = 计量在整个范围内变化。

• 触摸“恢复默认”按钮以恢复设置：

实时频谱分析仪 (RTA)

SQ+ 中有两个实时频谱分析仪。一个显示在计量屏幕（“计量 RTA”），另一个可显示在 PEQ 或 GEQ 处理屏幕中，或在 GEQ “推子翻转”模式下通过色彩通道计量显示（“通道 RTA”）。

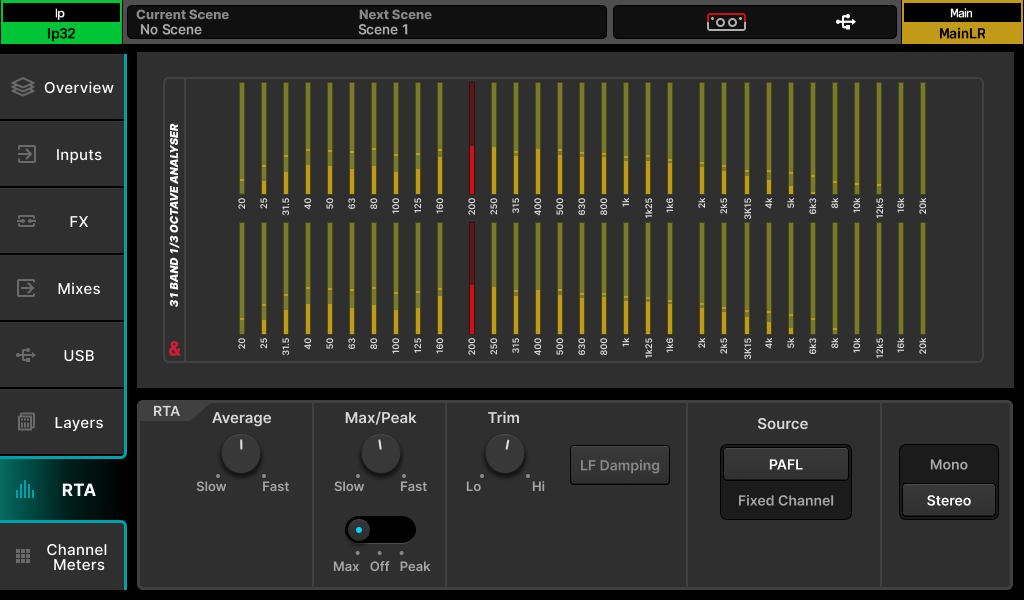

RTA – 计量屏幕 –

默认情况下，计量屏幕的“RTA 源”设置为“PAFL”，以匹配发送到耳机输出和 12 段 LED 计量的信号。也可以切换到特定固定通道。

• 最显著的频率以红色显示。
• 触摸开关或数值以选择选项或使用触摸屏旋钮调整。

源 = PAFL 或固定通道。

固定通道 = 任意输入或混音通道。

单声道/立体声 = 立体声 31 频段 1/3 倍频程或单声道（L+R）61 频段 1/6 倍频程。

修剪 = 提高或降低计量电平。

平均慢到快 = 调整平均（条形）计量使用的有效采样数。

最大/峰值慢到快 = 调整最大/峰值指示器使用的有效采样数。

最大-关闭-峰值 = 最大显示平均或峰值中较高者，峰值始终显示峰值（如果最大/峰值变化比平均快，峰值可能低于平均计量）。

低频 衰减 = 启用时，响应逐渐向最低频段衰减，更好地反映低频输出能量。

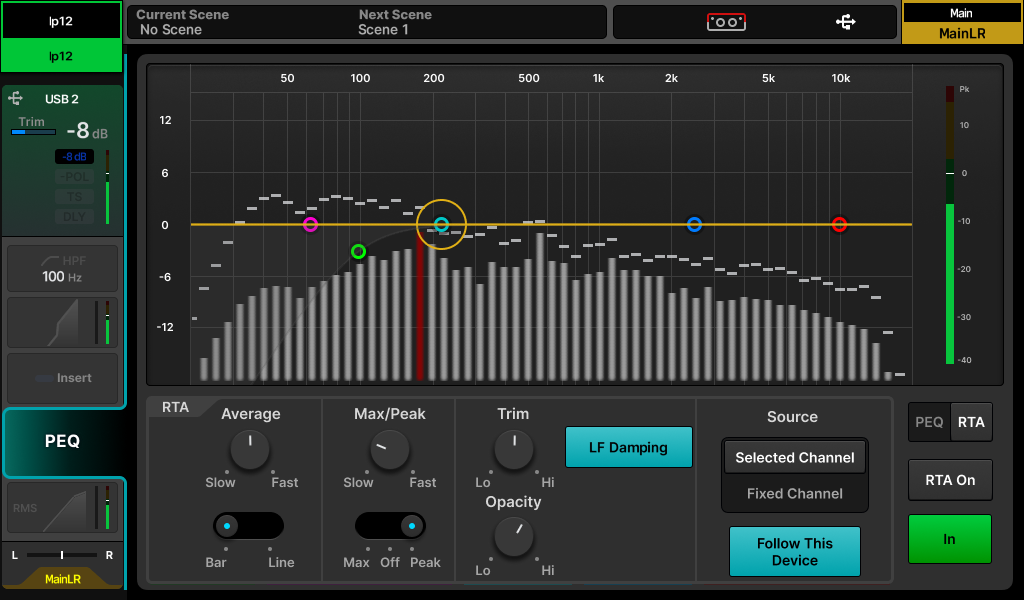

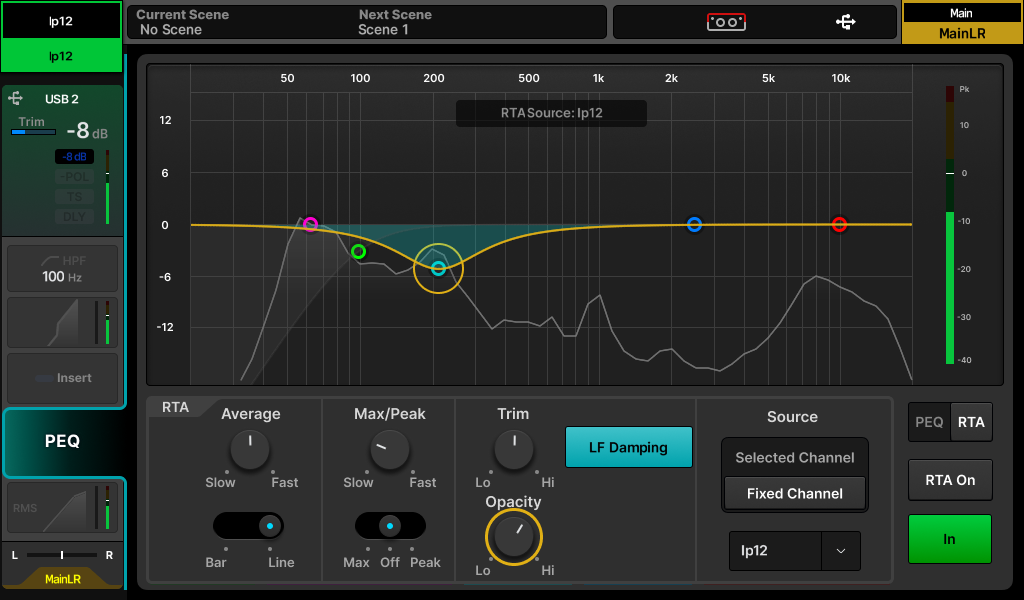

RTA – PEQ 屏幕 –

61 频段 PEQ RTA 使用自动增益控制（预修剪）显示 PEQ 图上的频率相对电平。默认取自选定通道，显示于所有输入和混音通道。

PEQ RTA 的平均计量可显示为条形（每个计量中心与其代表的频率对齐）或线形。

• 如果 RTA 源使用“固定通道”选项且与当前选定通道不同，当前 RTA 源通道显示在顶部。
• 如果因其他设备（如 SQ+MixPad）选择了不同通道的 RTA，RTA 源显示在顶部。
• 显示条形时，最显著频率以红色显示。
• 立体声源显示 L+R 计量。
• 触摸开关或数值以选择选项或使用触摸屏旋钮调整。

源 = 选定通道或固定通道。

跟随此设备 = 启用时，选择通道也将选择通道 RTA 源。

固定通道选择 = 任意输入或混音通道。

修剪 = 调整屏幕上的计量电平。

不透明度 = 调整 RTA 计量的不透明度。

平均慢到快 = 调整平均（条形或线形）计量使用的有效采样数。

条形-线形 = 显示多条条形或单条线形。

最大/峰值慢到快 = 调整最大/峰值指示器使用的有效采样数。

最大-关闭-峰值 = 最大显示平均或峰值中较高者，峰值始终显示峰值（若最大/峰值变化比平均快，峰值可能低于平均计量）。

低频 衰减 = 启用时，响应逐渐向最低频段衰减，更好地反映低频输出能量。

• 触摸“PEQ”按钮返回 PEQ 设置。

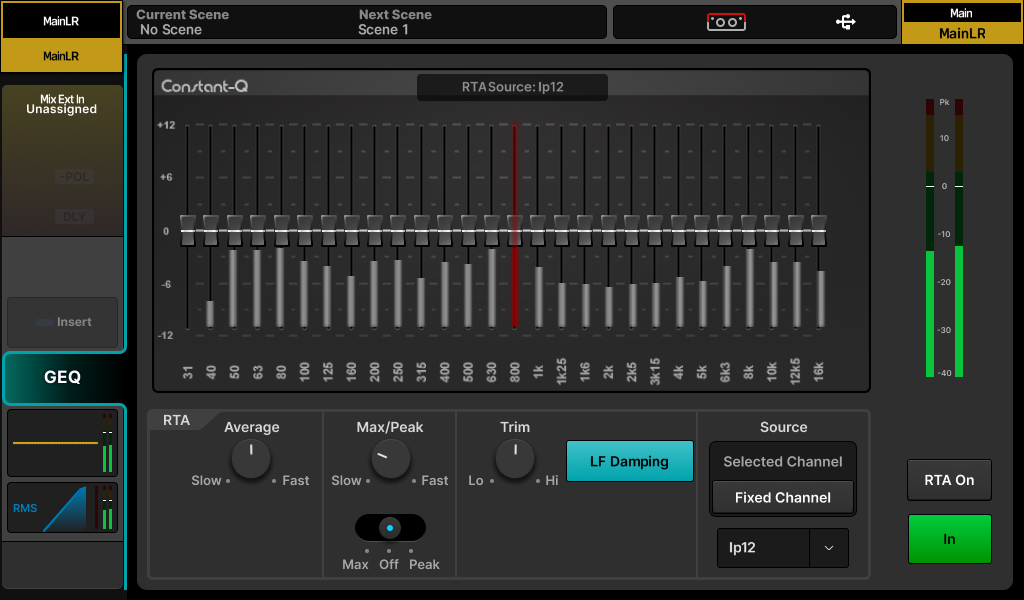

RTA – GEQ 屏幕 –

28 频段 GEQ RTA 使用自动增益控制（预修剪）显示图形均衡器各频段的有用相对电平。默认取自选定混音通道。

• 如果通过“固定通道”选项显示不同通道的 RTA，RTA 源显示在右上角。
• 如果因 SQ+MixPad 选择了不同通道的 RTA，RTA 源显示在顶部，且 RTA 计量不可见。
• 最显著频率以红色显示。
• 立体声源显示 L+R 计量。

源 = 选定通道或固定通道。

跟随此设备 = 启用时，选择通道也将选择通道 RTA 源。

固定通道选择 = 任意输入或混音通道。

修剪 = 提高或降低计量电平。

不透明度 = 调整 RTA 计量的不透明度。

平均慢到快 = 调整平均（条形）计量使用的有效采样数。

最大/峰值慢到快 = 调整最大/峰值指示器使用的有效采样数。

最大-关闭-峰值 = 最大显示平均或峰值中较高者，峰值始终显示峰值（若最大/峰值变化比平均快，峰值可能低于平均计量）。

低频 衰减 = 启用时，响应逐渐向最低频段衰减，更好地反映低频输出能量。

RTA – GEQ “推子翻转” –

当处于 GEQ “推子翻转”模式时，如果 PEQ/GEQ RTA 显示当前选定的混音（即由推子控制的混音），则色彩通道计量将在控制各频段的推子上方显示该频段的电平。最显著频率也通过峰值 LED 显示。

如果 PEQ/GEQ RTA 显示的通道与选定通道不同，色彩通道计量和峰值 LED 不会点亮。

其他计量

• 详细计量显示在每个处理“模块”之后，特别有助于检查增益调整。
• SQ-Drive 多轨屏幕上的计量显示根据状态（录音/播放）显示发送到或返回自 SQ-Drive 的信号。

峰值和多点峰值计量 –

只要通道条分配了峰值通道，SQ+ 表面总能显示任何峰值，以便发现通道内任何位置可能产生破坏性峰值，具体如下：

• 如果通道在非激活图层的通道条上峰值，图层选择键会亮红灯。
• 选定该图层后，每个通道条上的红色峰值（Pk）LED 使用多点检测显示该通道处理路径中任何位置的峰值。
• 选中通道时，专用处理控制（前置放大器、均衡器、图形均衡器、压缩器）旁的红色峰值（Pk）LED 会在信号达到该处理“模块”后计量表 -3dBFS 时亮起。0dBFS 是绝对最大值，因此 Pk LED 表示信号接近数字削波。
