连接

本地输入

单声道话筒/线路输入（XLR） – 这些接口带有编号，接受平衡话筒或线路电平信号。增益、衰减和48伏幻象电源均通过数字控制。

对讲（XLR） – 与单声道话筒/线路输入相同。用于从调音台位置进行通信，也可用作额外输入。

ST1、ST2（1/4英寸TRS插孔） – 标记为立体声对，也可用作单声道线路电平平衡输入。

ST3（TRS迷你插孔） – 位于SQ+表面，可使用标准立体声迷你插孔线缆连接线路电平信号源，如便携媒体播放器、笔记本电脑、平板电脑或智能手机。

本地输出

单声道线路输出（XLR） – 用于发送混音或直接输出的线路电平输出。带编号且可自由分配。默认设置下，左右声道混音发送至标记为11和12的接口。

A/B单声道线路输出（1/4英寸TRS插孔） – 两个可分配的线路电平输出，采用平衡插孔接口。

AES数字输出（XLR） – 立体声数字输出，支持多种采样率。用于连接带数字输入的设备。

耳机（1/4英寸TRS插孔） – 位于SQ+表面，带专用音量控制。由PAFL总线供音。

SLink

数字多通道音频（etherCON接口） – 用于通过Allen&Heath Everything I/O系列扩展器扩展SQ+。模式会根据检测到的连接自动切换，支持dSnake/ME、DX及gigaACE/GX协议。

ⓘ SLink 不支持单一连接上的多协议共存。

ⓘ 请查看SLink 连接以了解当前固件支持的配置。

USB

SQ-Drive – 位于SQ+表面。可连接USB“闪存盘”或便携式硬盘、固态硬盘。用于存储和调用数据、固件更新及立体声或多轨音频录放。

USB-B – 用于连接Windows或Mac电脑，以使用内置的32x32音频和MIDI接口。

ⓘ 详见-Drive和USB-B章节了解更多信息。

网络

用于将SQ+连接到无线路由器、接入点、本地局域网或直接连接设备，使SQ+能够传输和接收控制数据。适用于Allen & Heath SQ+应用程序及基于TCP/IP的MIDI。

I/O 端口

用于连接SQ选件卡，支持使用Allen&Heath（SLink）或第三方协议（包括Dante、Waves和MADI）进行扩展和连接。

ⓘ 请访问www.allen-heath.com了解所有可用选件卡。

脚踏开关

连接单个或双脚踏开关，支持瞬时或锁定类型，可用于控制静音、节拍速度或场景切换等功能。

ⓘ 详见设置章节了解更多信息。

配线

I/O 配线允许输入处理通道从任意输入接口接收信号，任意输出接口可接收任意直接输出、混音或FX输出。也可通过Tie Lines在系统内路由信号而不经过任何通道处理。

有两种方式将输入接口配线到输入处理通道：在通道处理界面的Preamp部分，或在I/O界面。批量配线输入通道时，使用I/O配线界面最便捷，该界面也用于所有输出配线。

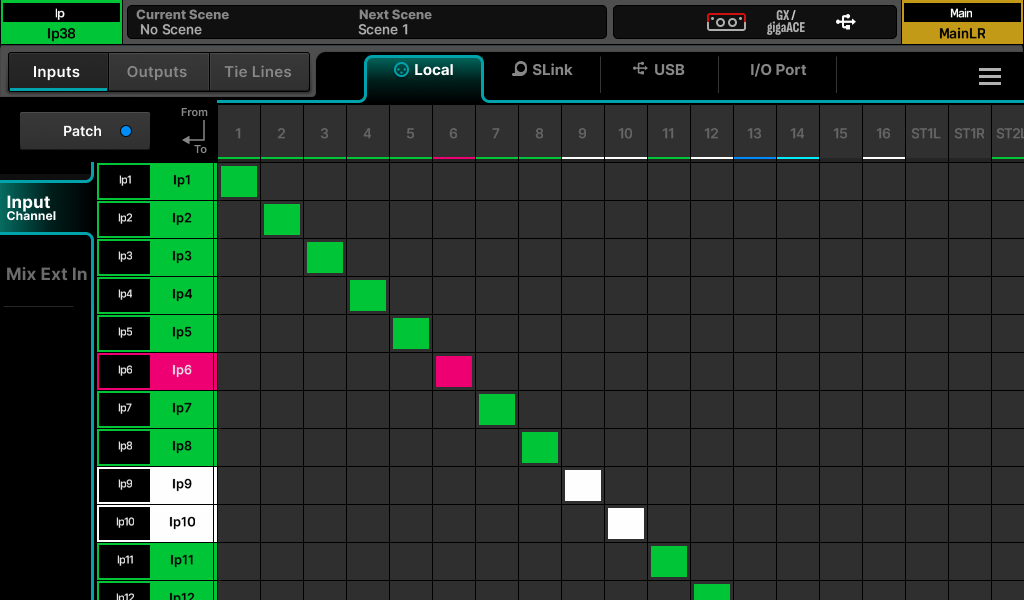

按下‘I/O’屏幕键以显示配线矩阵。矩阵是一个由配线块组成的网格，每个配线块代表一个交叉点连接。

配线操作

• 在左上方选择‘输入’、‘输出’或‘Tie Lines’，然后触摸左侧的标签以选择查看的配线网格：

‘输入’ > ‘输入通道’ = 将顶部的输入接口配线到SQ+左侧的输入通道，用于混音。
‘输入’ > ‘混音外部输入’ = 将顶部的输入接口直接配线到SQ+左侧的混音（无任何处理、音量或静音控制）。
‘输出’ > ‘混音输出’ = 将SQ+左侧的混音输出（左右声道、辅助、组、矩阵）配线到顶部任意输出接口。
‘输出’ > ‘输入通道直接输出’ = 将左侧输入通道的直接输出配线到顶部任意输出接口。
‘输出’ > ‘FX返回’ = 将SQ+左侧的FX返回通道（“湿”信号）配线到顶部任意输出接口。
‘输出’ > ‘监听输出’ = 将SQ+左侧的PAFL、对讲和监听输出配线到顶部任意输出接口。
‘Tie Lines’ = 直接将左侧任意输入接口配线到顶部任意输出接口（无任何处理、音量或静音控制）。

• 配线输入时，输入接口显示在矩阵顶部，目标通道（SQ+核心内）显示在左侧。
• 配线输出时，源（来自SQ+）显示在矩阵左侧，输出接口显示在顶部。
• 配线Tie Lines时，输入源显示在左侧，输出目标显示在顶部。
• 触摸并拖动屏幕上的网格以查看更多输入和输出通道。

将源配线到目标 –

• 触摸配线矩阵左上角的‘配线’按钮以启用配线功能。
• 触摸矩阵中的配线块以建立或删除配线。
• 可用的配线块为灰色，配线后填充通道颜色。

ⓘ 如果接口已被使用，可能会弹出确认窗口。此提示可在屏幕右上角菜单中关闭。

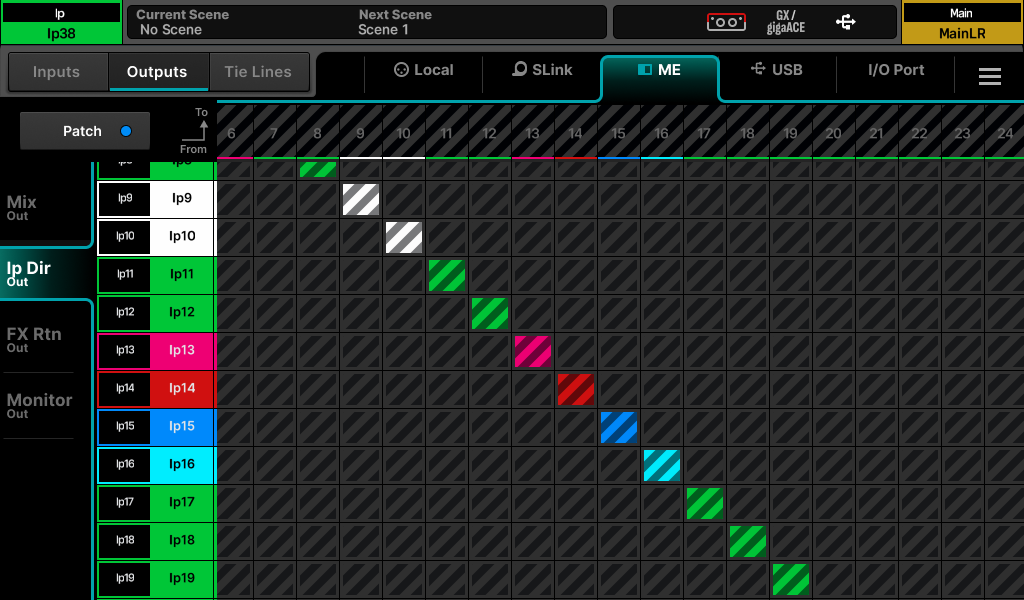

• 当前不可用的配线块（例如无连接时）为条纹显示，但仍可设置配线，连接建立后生效。

• 当前使用中的输入或输出接口编号下方有彩色指示线。

ⓘ 离开I/O界面时，配线开关将自动关闭。可在I/O界面右上角菜单中完全禁用该功能。

ⓘ 所有配线到当前断开设备的连接将在设备连接后自动生效。

输入通道配线库 –

当‘输入’下的‘输入通道’标签激活时，按下设备表面的‘库’键将显示输入通道配线库。

可用于存储和调用不同设置的输入通道配线，快速切换整个输入配线，适用于虚拟声检。

为快速设置，提供了每种输入类型一对一配线的出厂预设。

ⓘ 输入库存储并调用所有输入配线，而不仅限于当前选中的输入接口类型。

本地接口

I/O界面中的本地输入和输出选项与SQ+上的模拟输入和输出接口标签对应。

SLink 接口

SLink端口兼容dSnake、DX和gigaACE/GX协议。根据检测到的连接自动切换协议模式。不支持单一连接上的多协议共存。

当前SLink协议/模式始终显示在屏幕顶部。

请查看SLink 连接获取支持配置的完整列表。

ME 系统

ME-U、ME-1和ME-500设备使用dSnake协议，可直接连接，或连接至AR2412或AB168的监听或扩展端口，亦可连接至GX4816的DX2/ME端口。

ME配线适用于运行dSnake协议的任意SLink端口，可能是SLink端口、SLink选件卡，或两者同时存在。

ⓘ ME-U和ME-1设备支持最多40个通道，ME-500设备支持16个单声道或立体声通道。

ⓘ 立体声通道在SQ+的混音器配置中设置，使用ME-500设备时应配线至奇偶通道对。

ⓘ ME-500设备会自动将接收到的前16个立体声或单声道信号分配至16个可用按键。

USB-B 和 SQ-Drive 通道

USB输出同时发送至USB-B接口和SQ-Drive。

USB输入默认来自USB-B，除非SQ-Drive用于立体声或多通道播放，此时所有USB输入接口自动切换为来自SQ-Drive。

详见SQ-Drive和USB-B章节，了解流媒体和录音相关信息。

I/O 端口通道

I/O端口用于与安装在该端口的SQ选件卡之间进行配线。

当前选件卡类型始终显示在屏幕顶部。

ⓘ 注意，配线至如Dante或Waves等选件卡时，仅是将SQ+核心与选件卡连接，通常还需设备间进一步配线。

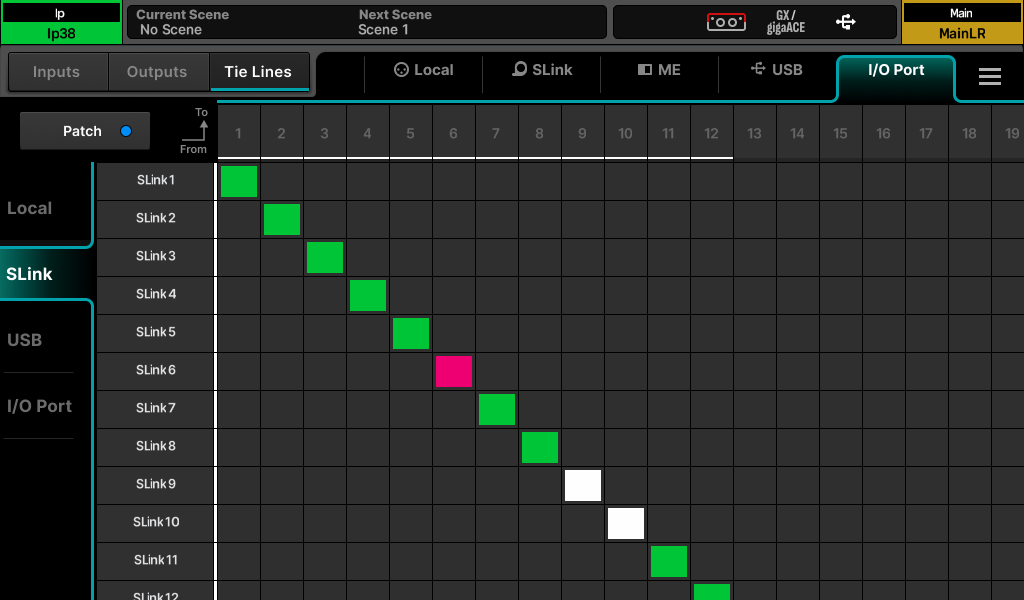

Tie Lines

Tie Lines用于直接将任意输入接口连接到任意输出接口，绕过核心中的任何通道处理、混音或音量控制。

它们不同于输入直接输出，后者来自48个输入处理通道，可能包含处理。

所有可能的输入接口显示在左侧，所有可能的输出接口显示在顶部。

Tie Lines允许您将音频直接从任何可用输入源传送至一个或多个输出，应用广泛，包括：

• 在多轨录音同时使用ME个人监听系统时，发送未处理（插孔后模拟前置放大器）的音频，同时发送处理后的输入直接输出音频。
• 为前场和监听或广播设置数字分线。
• 将环境麦克风（不需混音）发送至USB或选件卡录音，且不占用输入通道。

ⓘ 为保护未分配给输入通道的插孔预置放大器设置在场景切换时不被更改，请在全局或场景调用过滤器中阻止‘仅Tie Line预置放大器’。

接口控制

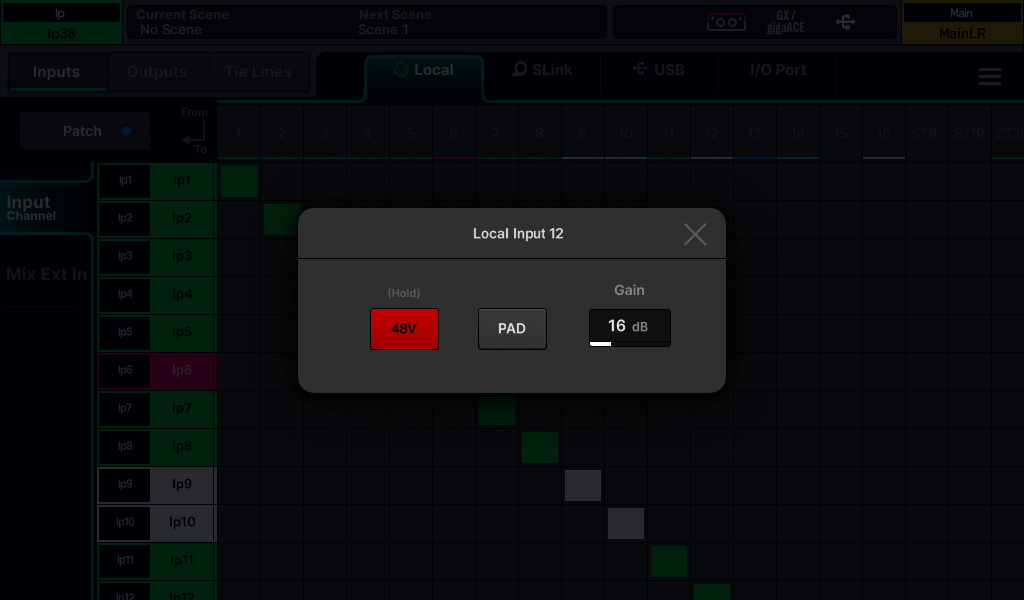

触摸配线矩阵顶部的接口编号，将打开接口控制弹窗，提供以下连接本地或扩展接口的选项。

模拟输入 = 48V、衰减和增益

AES输入 = 采样率转换旁路选项

所有输出接口 = 极性（反相）

AES输出 = 输出采样率
