路由

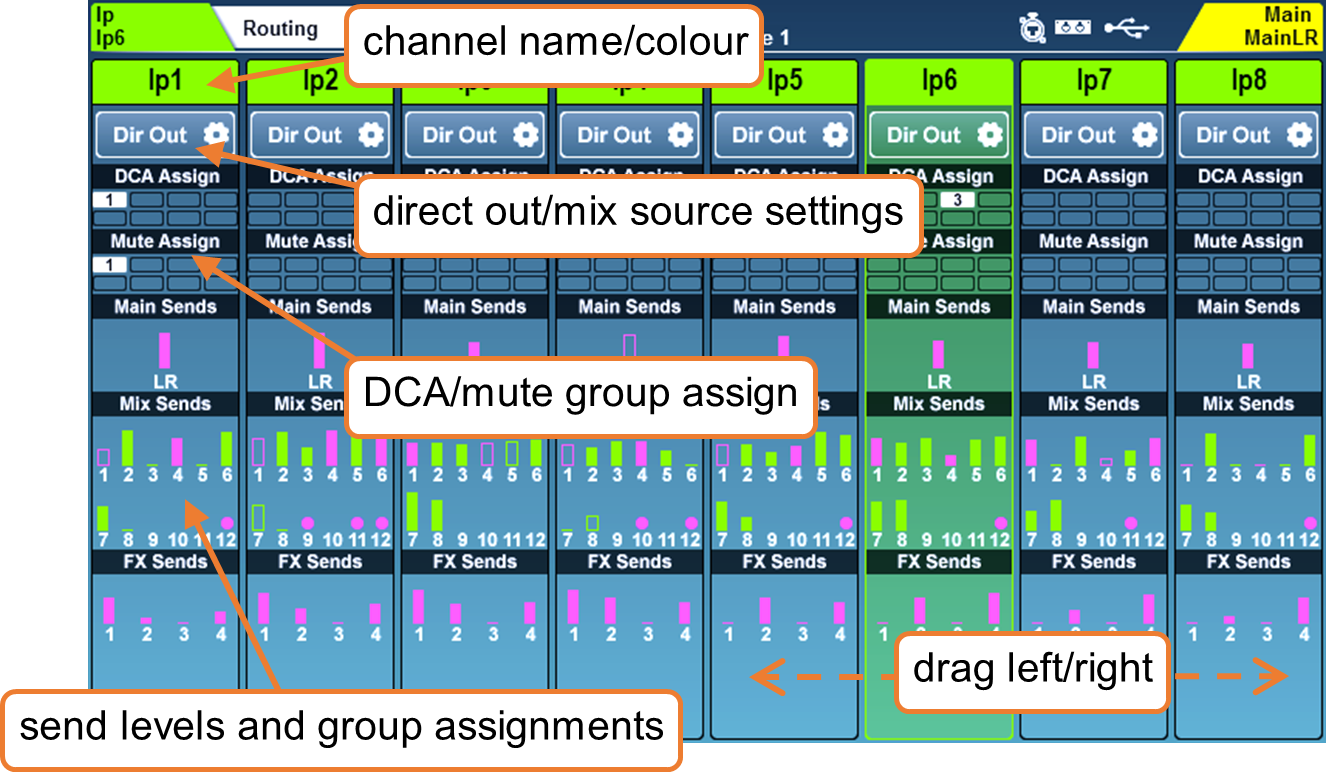

按任意‘Sel’键选择一个通道，然后按‘Routing’屏幕键显示路由‘银行视图’。该视图一次显示8个通道的概览，并突出显示所选通道。

如果某个通道被分配到DCA或静音组，则会以填充的带编号图标显示。

输入和组通道的发送电平显示主/LR、辅助发送和FX发送。这些发送电平如果已分配则显示为填充条，未分配则显示为轮廓条。条的颜色为粉色表示后推子，绿色表示前推子。

如果某个混音被配置为组，且通道被分配到该组，则用粉色圆圈表示。

所显示的8个通道会在选择不同通道时自动调整，但您也可以左右拖动以查看该图层中的其他通道。

• 触摸通道名称以更改名称和颜色。

• 触摸输入通道上的‘Dir Out’按钮查看直通输出设置。

• 触摸DCA/静音分配‘块’查看分配情况。

• 触摸主/Mix/FX/矩阵发送电平的任意位置，查看该通道的详细发送信息。

• 触摸矩阵源的任意位置，查看该矩阵的所有信号源。

• 触摸DCA通道的成员列表，查看并分配或取消分配该DCA的成员。

ⓘ DCA通道最多显示28个‘成员’的列表。如果成员超过此数量，列表底部会出现‘…’。

直通输出

触摸任一输入通道上的‘Dir Out’按钮。

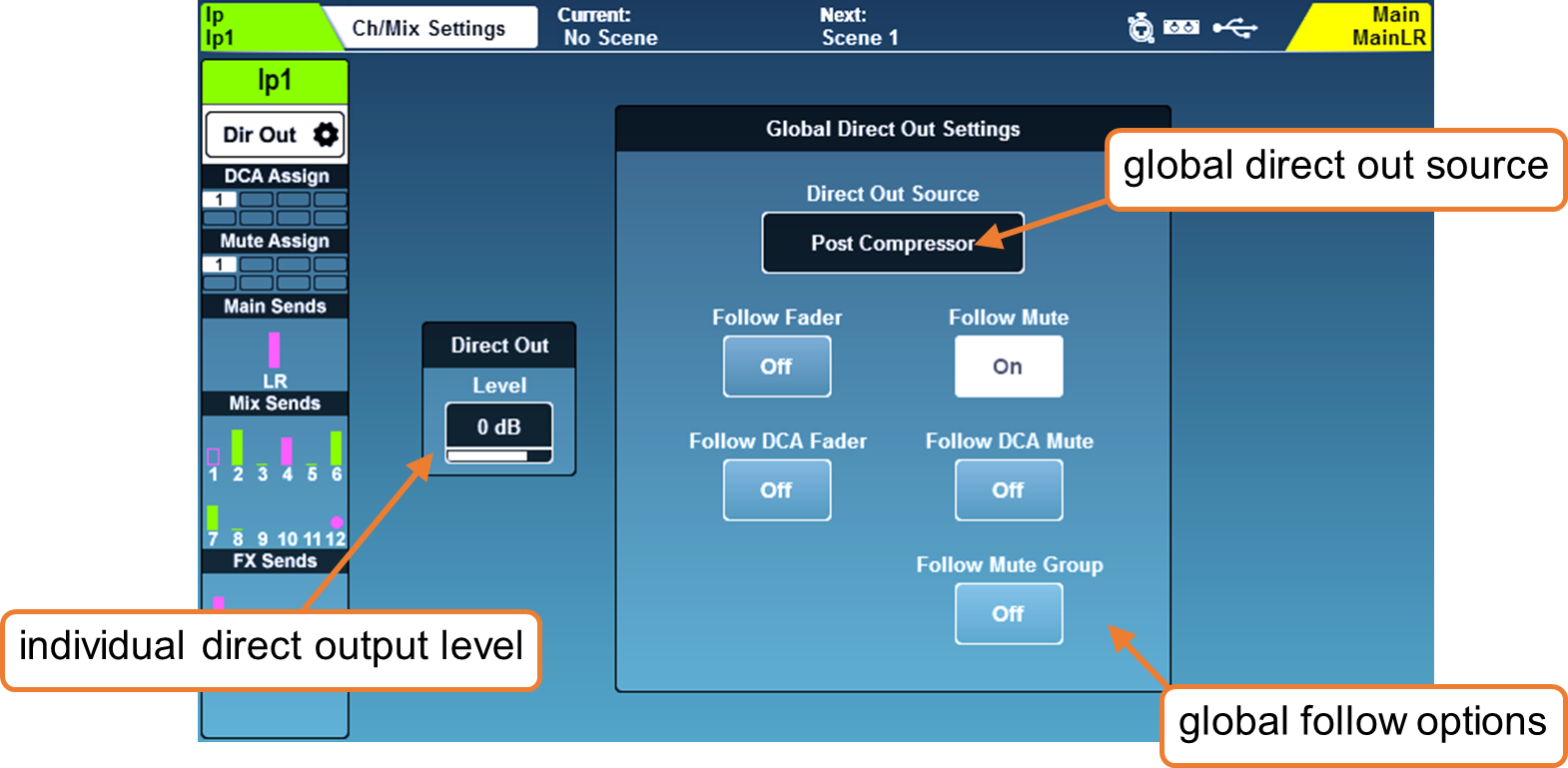

此屏幕显示所选通道的直通输出电平，以及影响所有通道的全局直通输出设置。当前选中通道显示在左侧。

• 触摸电平数值，使用触摸屏旋钮进行调节，此项可单独调整每个通道。

直通输出电平 = -inf 到 +10dB

• 通过触摸屏上的按钮选择直通输出信号是否受推子或静音影响。

• 触摸‘Direct Out Source’值选择通道的“取点”位置。每个取点按顺序呈现，受所有已启用的前置处理影响。

Post Preamp = 信号仅受前置放大器增益影响。

Post HPF = 信号还受高通滤波器影响。

Post Gate = 信号还受门限影响。

Post Insert Return = 信号还受插入点影响。

Post PEQ = 信号还受参数均衡影响。

Post Comp = 信号还受压缩器影响。

Post Delay = 信号受所有通道处理影响，包括ms延迟。

混音发送和平衡设置

混音通道的‘Dir Out’按钮被不同按钮替代，触摸该按钮可查看以下选项。

主输出 – (‘Main Snd’)

• 触摸‘Output Bal’数值，使用触摸屏旋钮调节输出平衡。

组 – (‘Group’)

• 触摸‘Output Bal’数值，使用触摸屏旋钮调节输出平衡。

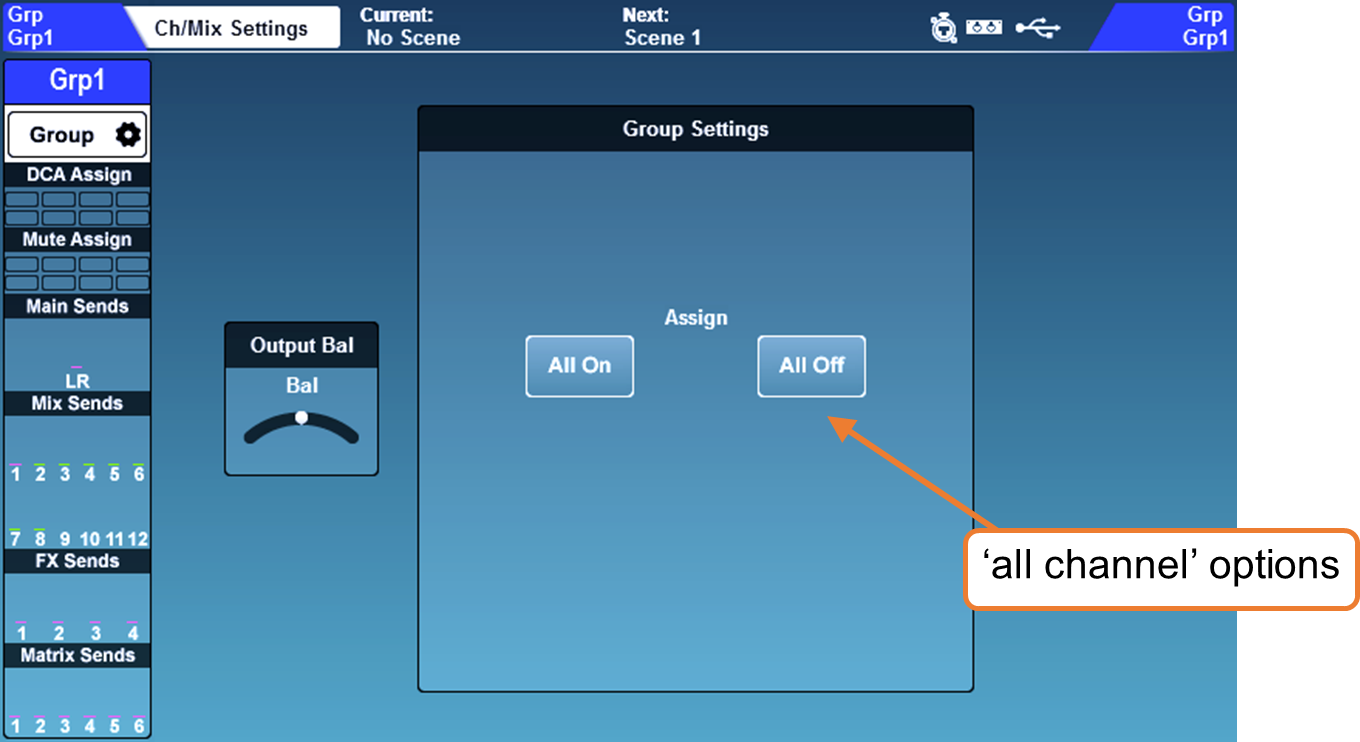

• 触摸‘All On’或‘All Off’按钮，将所有通道分配或取消分配到该组。

辅助 – (‘Aux Snd’)

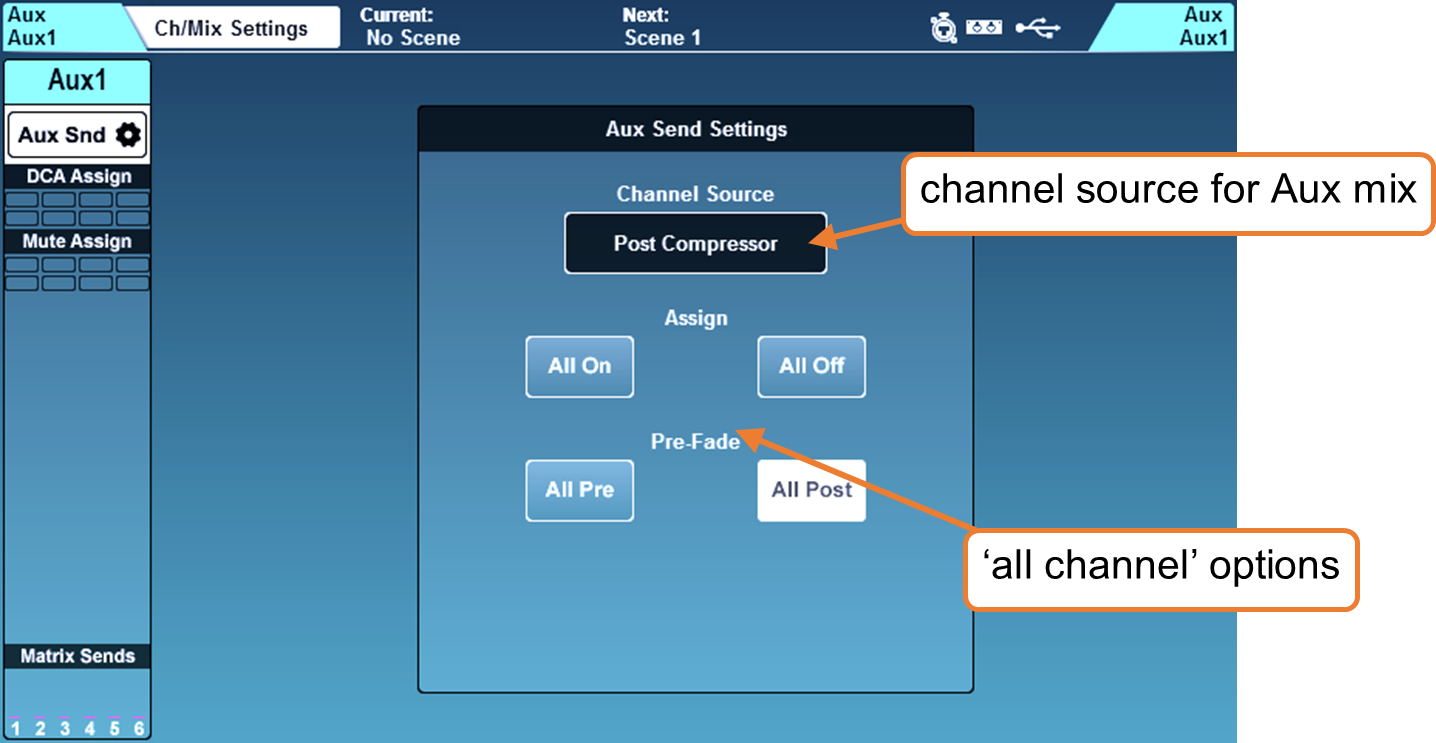

• 触摸‘Channel Source’数值，选择辅助发送信号源。每个信号源按顺序呈现，受所有已启用的前置处理影响。

Post Preamp = 信号仅受前置放大器增益影响。

Post EQ = 信号还受HPF、门限、插入点和参数均衡影响。

Post Compressor = 信号还受压缩器影响。

Post Delay/AMM = 信号受所有通道处理影响。

ⓘ 请参阅方框图部分了解信号路径的可视化表示。

• 触摸‘All On’或‘All Off’按钮，将所有通道分配或取消分配到辅助发送。

• 触摸‘All Pre’或‘All Post’按钮，将所有通道发送设置为前推子或后推子。

FX – (‘FX Snd’)

• 触摸‘Channel Source’数值，选择FX发送总线的信号源。每个信号源按顺序呈现，受所有已启用的前置处理影响。

Post Preamp = 信号仅受前置放大器增益影响。

Post EQ = 信号还受HPF、门限、插入点和参数均衡影响。

Post Compressor = 信号还受压缩器影响。

Post Delay/AMM = 信号受所有通道处理影响。

• 触摸‘All On’或‘All Off’按钮，将所有通道分配或取消分配到FX总线。

• 触摸‘All Pre’或‘All Post’按钮，将所有通道发送设置为前推子或后推子。

DCA/静音组

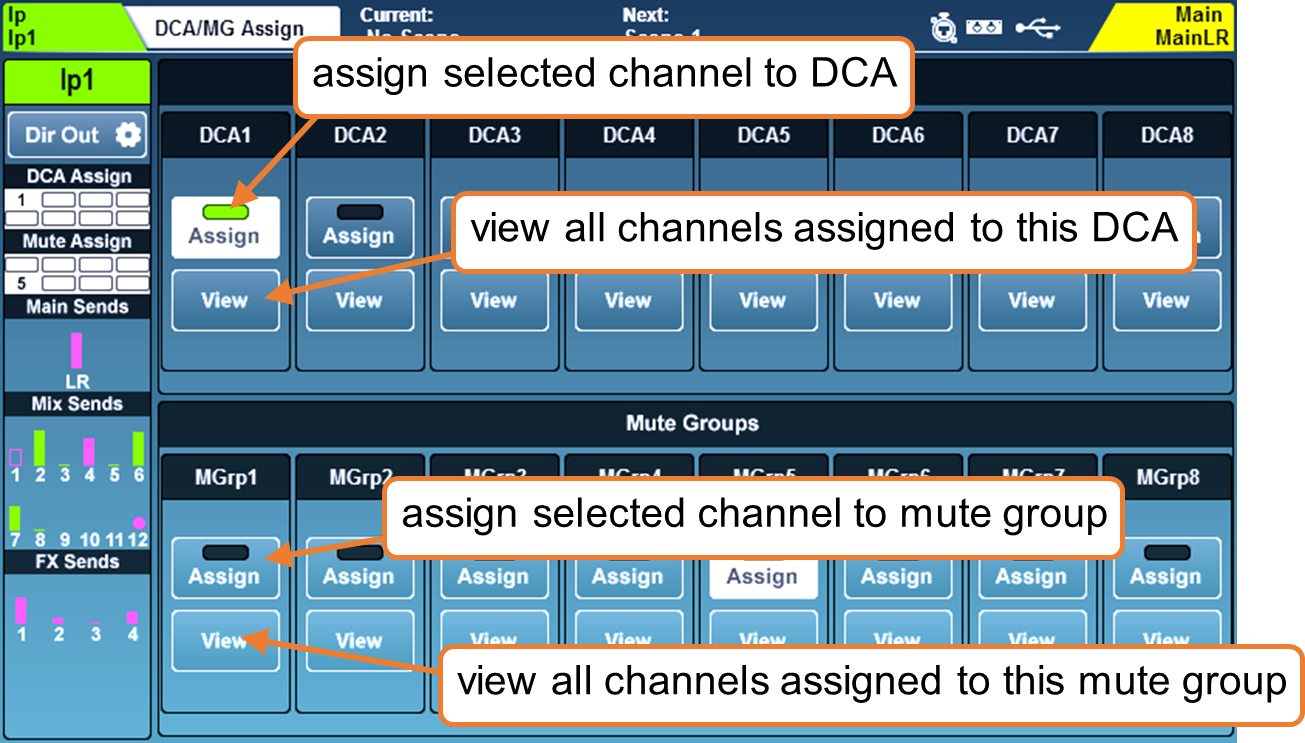

触摸DCA/静音分配块，显示所选通道的分配情况。

数字控制放大器（DCA）通过单个推子和静音键控制多个通道的发送电平和静音。

静音组用于通过单个软键静音多个通道。

• 触摸‘Assign’按钮，将所选通道分配或取消分配到DCA或静音组。

• 触摸‘View’按钮，一次查看所有当前分配到该DCA或静音组的通道。

• 在‘View’窗口内上下拖动，查看所有通道。

• 通过触摸分配按钮，可分配或取消分配通道。

• 触摸DCA/静音分配块返回所选通道分配视图。

在‘Processing’和‘Routing’屏幕中，DCA通道显示最多28个通道‘成员’列表（分配到该DCA的通道）。如果成员超过此数量，列表底部会出现‘…’。

• 触摸DCA成员列表的任意位置，查看并分配或取消分配通道。

ⓘ DCA仅用于控制，不进行信号混合或传递，因此不具备处理或计量功能。

ⓘ 按下DCA推子条上的PAFL键，相当于对该DCA的每个成员进行加法PAFL。启用时，DCA成员的PAFL键会闪烁。

ⓘ 静音DCA或静音组时，所分配通道的静音键会闪烁。如果通道也被单独静音，亮灯时间会改变以示区别。

ⓘ ‘DCA溢出’功能允许您将DCA成员展开显示在通道条上。详见DCA溢出部分。

发送电平和混音分配

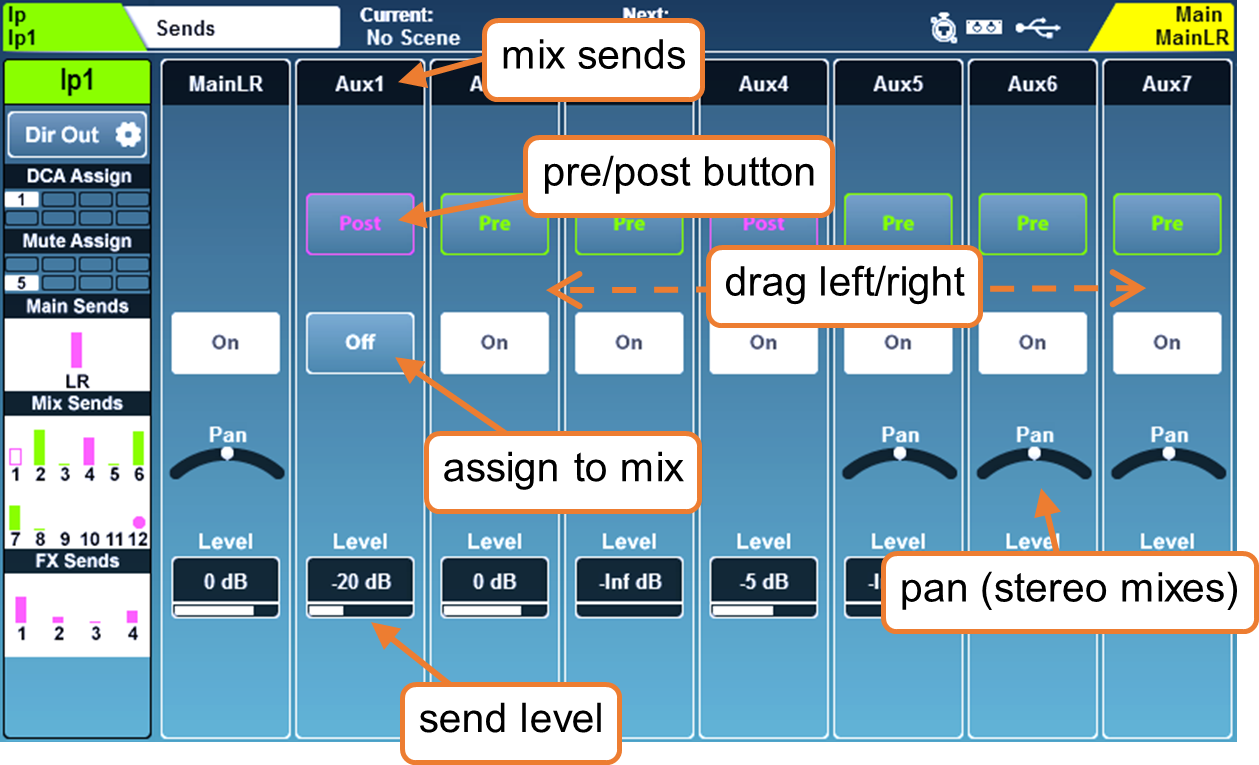

此屏幕显示所选通道的所有发送和混音分配。

• 左右拖动查看所有混音和发送。

• 触摸‘On/Off’按钮，将通道分配或取消分配到混音/发送或矩阵。

• 触摸‘Pre/Post’按钮，将发送设置为前推子或后推子。

• 触摸‘Pan/Bal’控制，使用触摸屏旋钮设置发送的声像或平衡。

• 触摸‘Level’数值，使用触摸屏旋钮调节发送到混音的电平。

ⓘ 按住调音台表面的‘Assign’键，同时按下某通道的‘Sel’键，可将该通道分配或取消分配到当前选中的混音。

ⓘ 按住调音台表面的‘Assign’键，同时按下某混音的‘Sel’键，可将所有通道分配或取消分配到该混音。

ⓘ 按住调音台表面的‘Pre Fade’键，同时按下某通道的‘Sel’键，可切换该通道发送到当前选中混音的前推子/后推子状态。

ⓘ 按住调音台表面的‘Pre Fade’键，同时按下某混音的‘Sel’键，可切换所有通道发送的前推子/后推子状态。

CH 到所有混音键

按住瞬时‘CH to All Mix’键，在推子条上显示当前选中通道的所有发送电平。如果选中通道是混音，则显示发送到矩阵的电平。

‘CH to All Mix’键可与‘Assign’或‘Pre Fade’键同时按住，以快速更改所选通道的所有混音路由选项。

矩阵

SQ具备3个立体声矩阵总线，可拆分为最多6个单声道矩阵。这些矩阵可由任意组合的SQ混音馈入，并路由到任何可用输出插座，应用场景包括：

• 录音 – 可录制单个混音或混音组合，并附加混音处理和电平控制。

• 额外扬声器 – 矩阵可用于发送单一混音（通常为LR混音）的复制信号，带有额外处理和/或延迟。适用于‘填充’扬声器或时间对齐辅助扬声器。

• 驱动低音炮 – 通过将主LR混音（后推子）路由到矩阵，用于驱动低音炮，整个系统电平由LR主发送控制，但低音炮可有额外处理和电平控制。

发送混音到矩阵有三种方法：

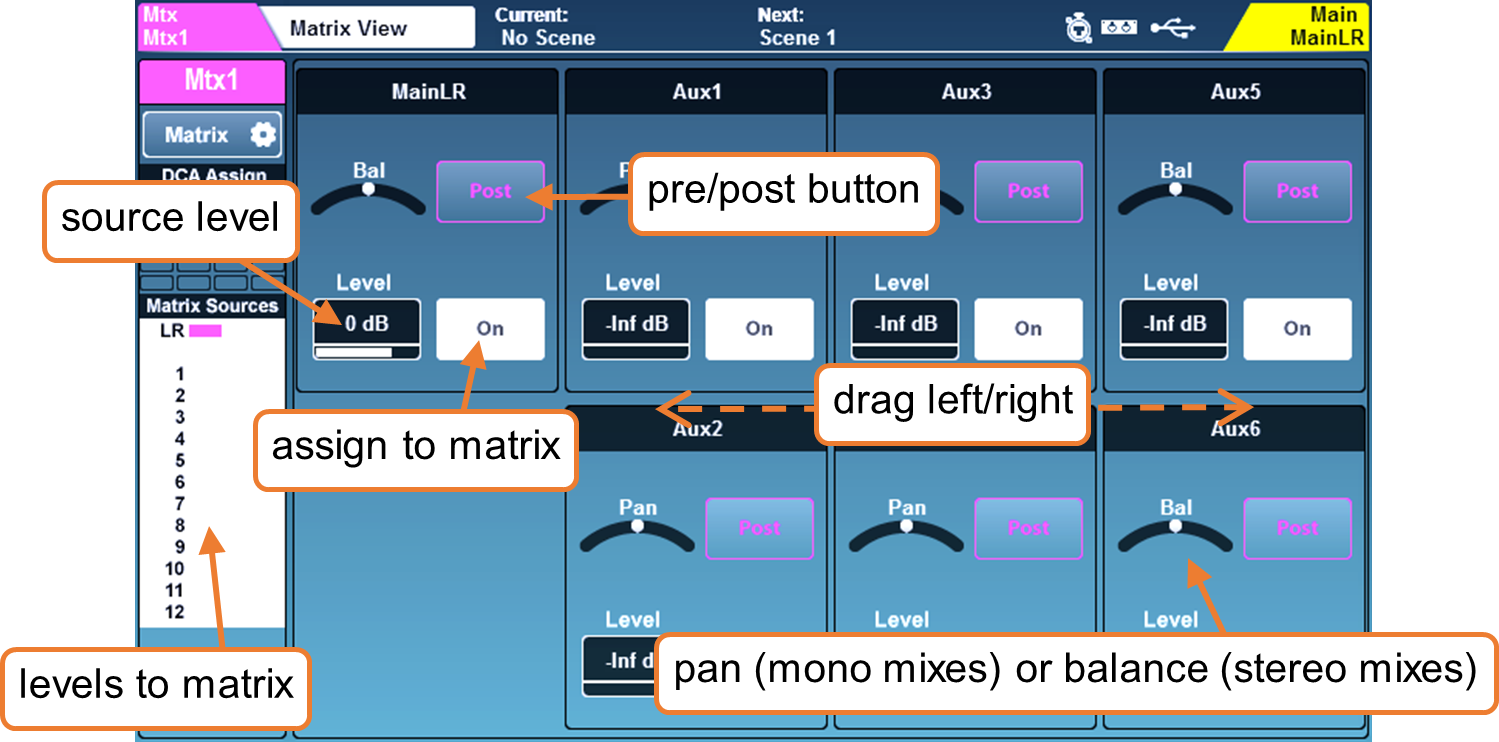

1) 选中混音时，发送电平和分配屏幕显示矩阵发送。

2) 选中矩阵时，发送电平和分配屏幕显示矩阵源。

3) 选中混音通道并按住SQ表面的瞬时‘CH to All Mix’键时，推子上显示矩阵发送。

ⓘ 有关设置任意混音为单声道的信息，请参阅输入/混音立体声分配。
