处理

按任意‘Sel’键选择一个通道。触摸屏周围的物理控制和按键将会点亮，表示它们处于激活状态，可以用来调整所选通道的参数。

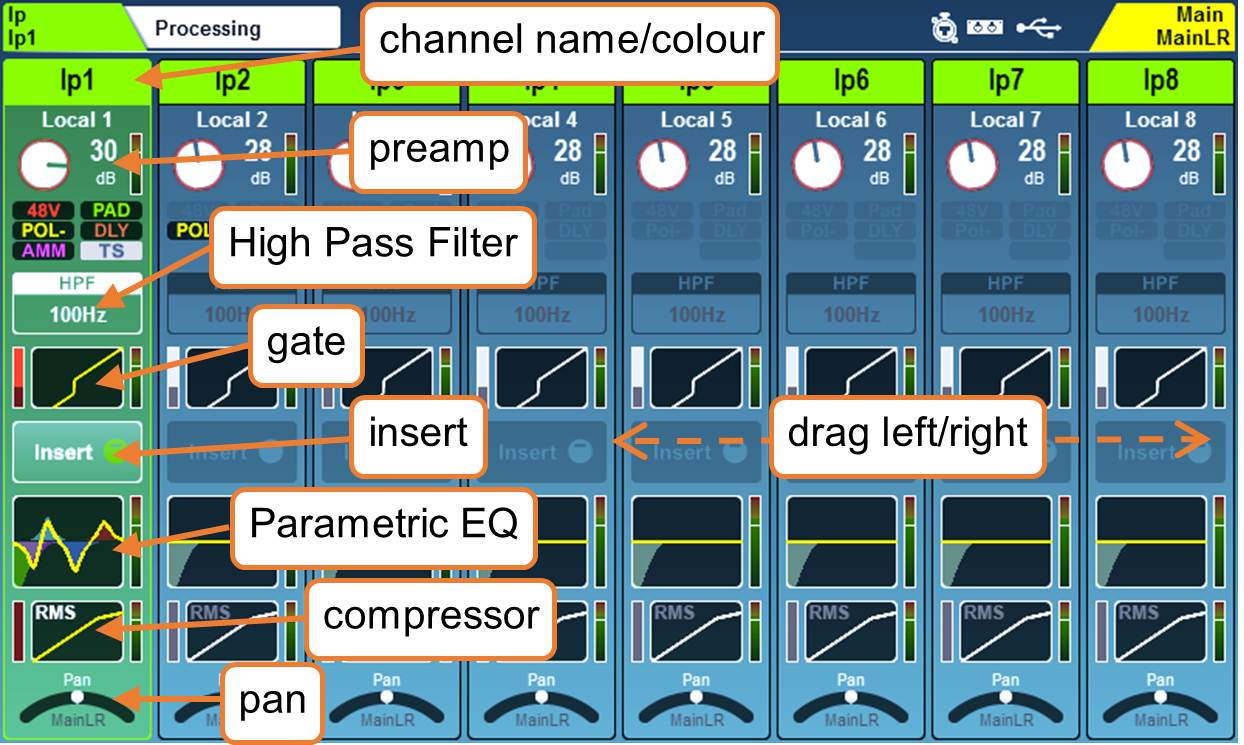

按‘Processing’屏幕键显示处理‘银行视图’。

这提供了最多8个通道的处理概览，所选通道会被高亮显示。如果选择了视图之外的通道，视图将自动切换，但您也可以触摸并拖动以查看当前层中的所有通道。
当前选中的混音通道显示在最右侧。

• 触摸通道名称以重命名并更改通道颜色。

• 触摸‘Apply’设置名称和颜色（随后将在屏幕和通道LCD显示屏上显示）。

ⓘ 当按下其他‘Sel’键时，键盘保持显示，以加快多个通道的命名速度。

• 触摸任意处理‘块’以详细查看和调整。所选通道的概览将继续显示在屏幕左侧。选择同类型的另一个通道可调整新选通道的相同参数。

• 触摸活动块或按‘Processing’键返回银行视图。

• 音频信号处理顺序自上而下显示。

ⓘ DCA通道显示最多28个‘成员’列表。如果成员超过此数，列表底部将显示‘…’。

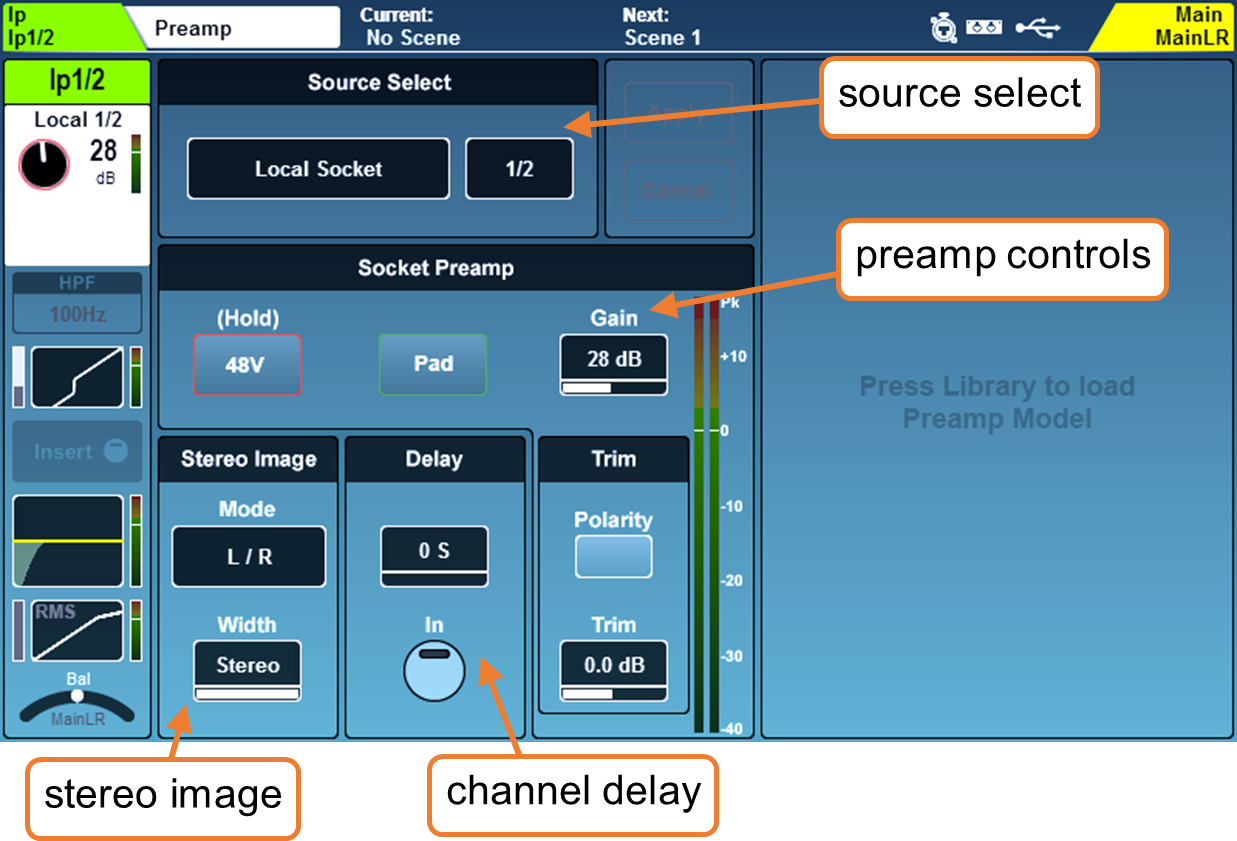

前置放大器（输入通道）

源选择 –

• 触摸源类型，从源列表中选择。

未分配 = 通道无源。

本地插座 = SQ后部的插座。

SLink插座 = 连接到SLink端口的设备（AR、AB、DX、GX单元或其他控制台）。

USB端口 = SQ-Drive或USB-B（取决于使用的端口）。

IO端口 = SQ选项卡。

信号发生器 = 内置信号发生器。

• 触摸插座编号，使用触摸旋钮滚动浏览所有可用插座。

插座前置放大器 –

当源设置为带前置放大器的插座时，‘48V’、‘Pad’和‘Gain’参数将可用。这些是远程前置放大器的数字控制，不属于通道处理部分。

ⓘ 使用Dante扩展器时，应将扩展器插座连接到Dante选项卡，随后从IO端口插座将其连接到SQ通道。

ⓘ 插座控制也可在I/O屏幕中进行。

• 长按‘48V’按钮开启或关闭幻象电源（切换后通道将自动静音一段时间）。

• 触摸‘Pad’按钮切换-20dB衰减垫。

• 选择‘Gain’或‘Trim’参数，使用触摸旋钮调整。

增益 = 0dB至+60dB

修剪 = -24dB至+24dB

ⓘ 增益用于数字控制的模拟输入，如本地或扩展输入插座。修剪是纯数字调整，适用于数字或线路信号，属于通道处理部分。

• 触摸‘Pol’按钮反转输入通道极性。

延迟 – 按处理顺序，通道延迟位于压缩器之后。它显示在前置放大器屏幕中，通常与增益等其他“设置”参数同时调整，这些参数在混音时通常不调整。

• 选择数值，使用触摸旋钮调整。

输入通道延迟 = 0.00毫秒至341.00毫秒

或0.00米至121.23米（-20°C至+40°C）

或0.00英尺至397.76英尺（-4°F至+104°F）

或0秒至32736秒

ⓘ 延迟的单位可在Surface偏好设置屏幕中选择。

• 触摸‘In’按钮切换延迟开关。

立体声图像 – 仅当选择立体声输入通道时可见。触摸模式，从以下选项中选择：

L/R = 标准左/右。

R/L = 左右交换。

L-Pol/R = 标准左/右，左侧极性反转。

R-Pol/L = 左右交换，右侧极性反转。

Mono = 左右通道信号相同。

L/L = 左声道信号送入两个通道。

R/R = 右声道信号送入两个通道。

M/S = 用于解码中/侧阵列（输出M+S/M-S）。

ⓘ 对于常规M/S使用，中间信号/麦克风应连接到奇数通道，侧信号/麦克风应连接到偶数通道。

宽度控制可按1%递增调整，从单声道（0%）至立体声（100%）。

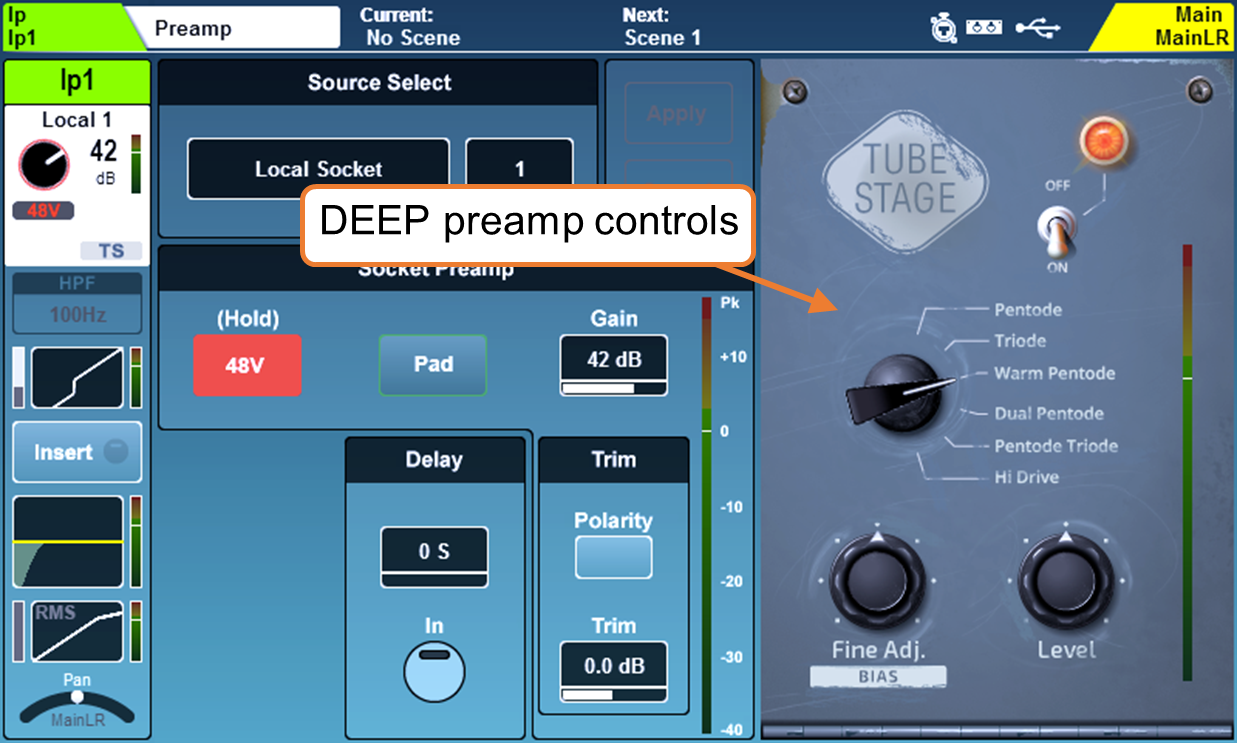

DEEP 前置放大器 –

SQ自身及远程音频单元中的前置放大器精准透明，瞬态响应快且总谐波失真低。但某些情况下可能需要替代特性。使用DEEP前置放大器模型，您可以添加这些特性，完全控制且无任何神秘设备的限制或可靠性顾虑。

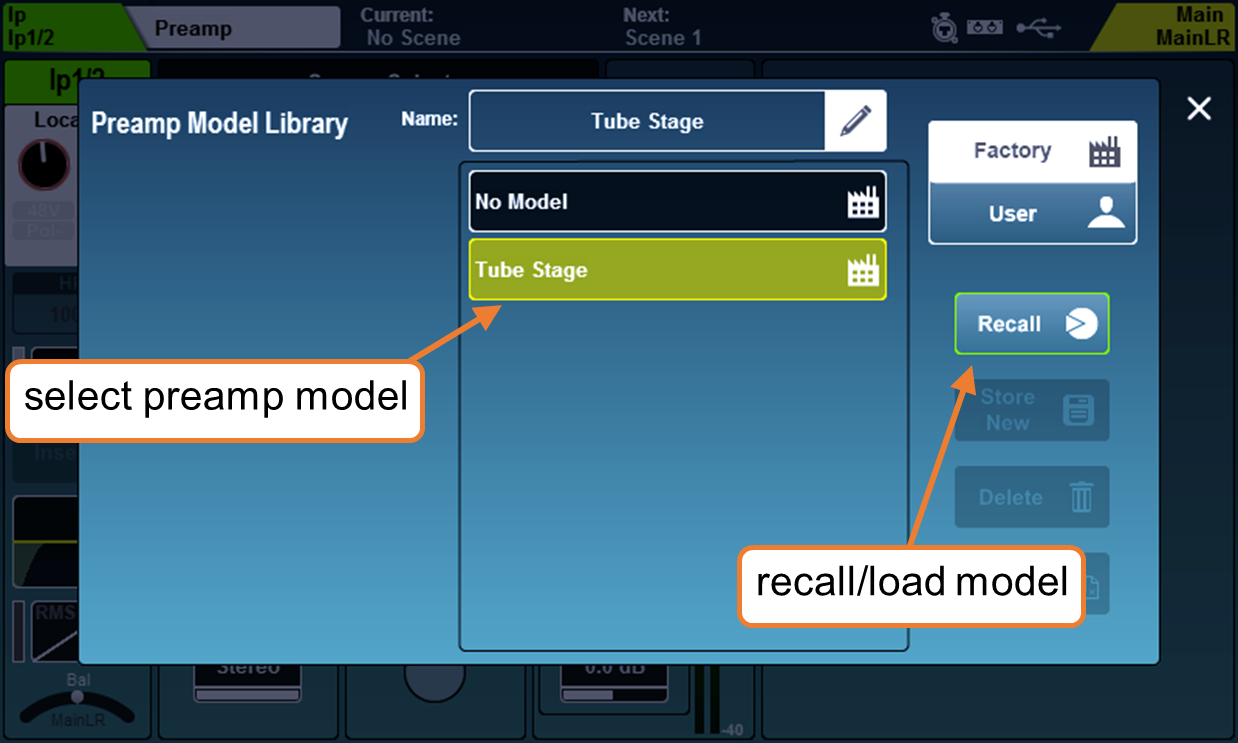

• 在通道‘前置放大器’屏幕中，按‘Library’键显示前置放大器模型列表。

• 选择一个前置放大器预设，然后按‘Recall’按钮加载。

• 触摸‘On/Off’开关前置放大器模型。

• 触摸任意屏幕参数，使用触摸旋钮调整。

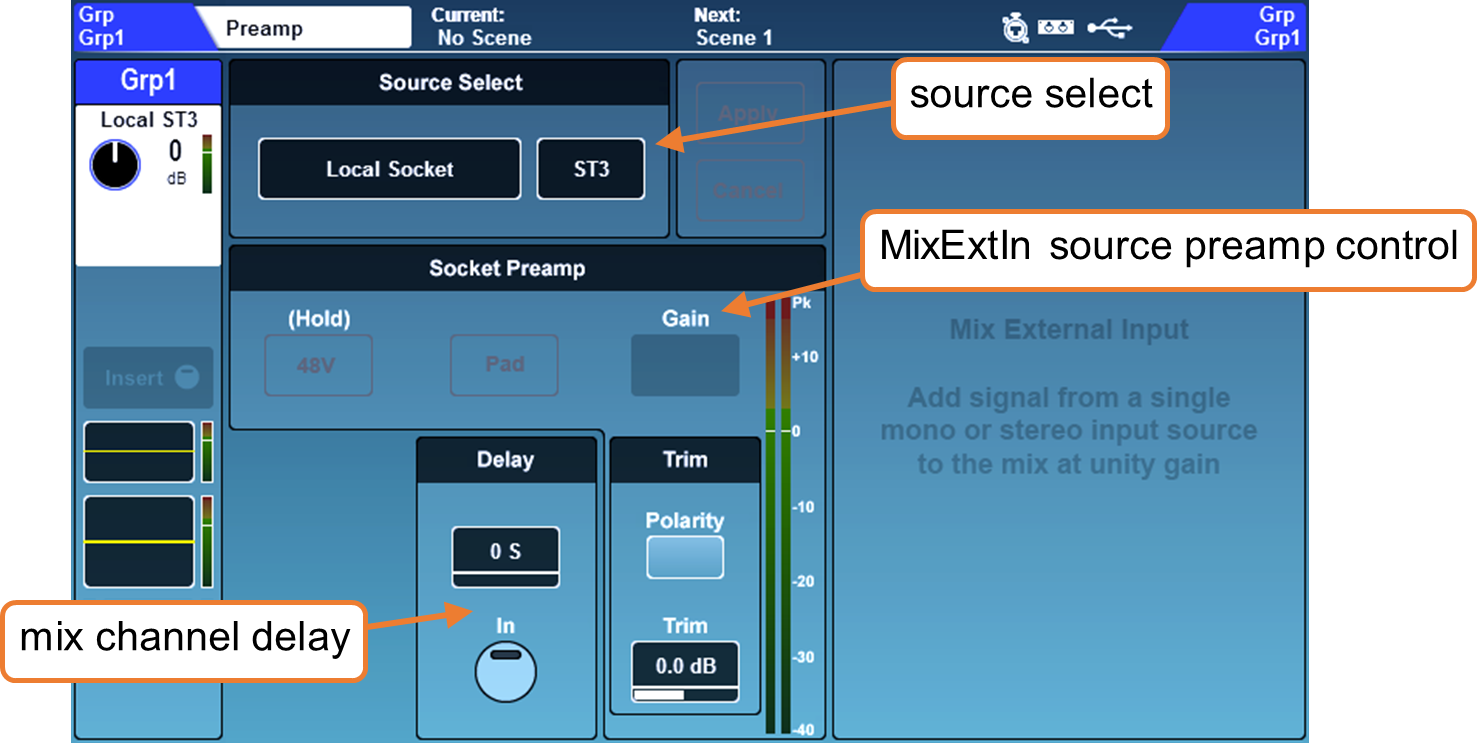

前置放大器（混音通道）

混音外部输入 –

‘Mix Ext In’可用于任何混音通道。它直接将音频从源路由到混音，无处理，无路由和电平控制。常用于将预处理信号添加到混音中，如来自子混音器或节拍轨。

ⓘ 单声道混音允许单声道外部输入，立体声混音允许立体声外部输入。

除通道延迟外，混音处理中前置放大器部分的所有参数均与混音外部输入控制相关，包括源选择、插座前置放大器（当选择插座前置放大器作为源时可用）和修剪。详情请参阅前置放大器（输入通道）。

ⓘ 注意‘极性’开关和修剪控制影响的是分配的‘Mix Ext In’的极性和修剪，而非混音通道输出。输出极性可通过IO屏幕中的输出插座控制切换。

延迟（混音通道输出延迟） –

按信号处理顺序，此延迟位于混音通道末端，压缩器之后。

• 选择数值，使用触摸旋钮调整。

混音通道延迟 = 0.00毫秒至682.00毫秒

或0.00米至242.47米（-20°C至+40°C）

或0.00英尺至795.53英尺（-4°F至+104°F）

或0秒至65472秒

• 触摸‘In’按钮切换延迟开关。

ⓘ 延迟单位可在Surface偏好设置屏幕中选择。

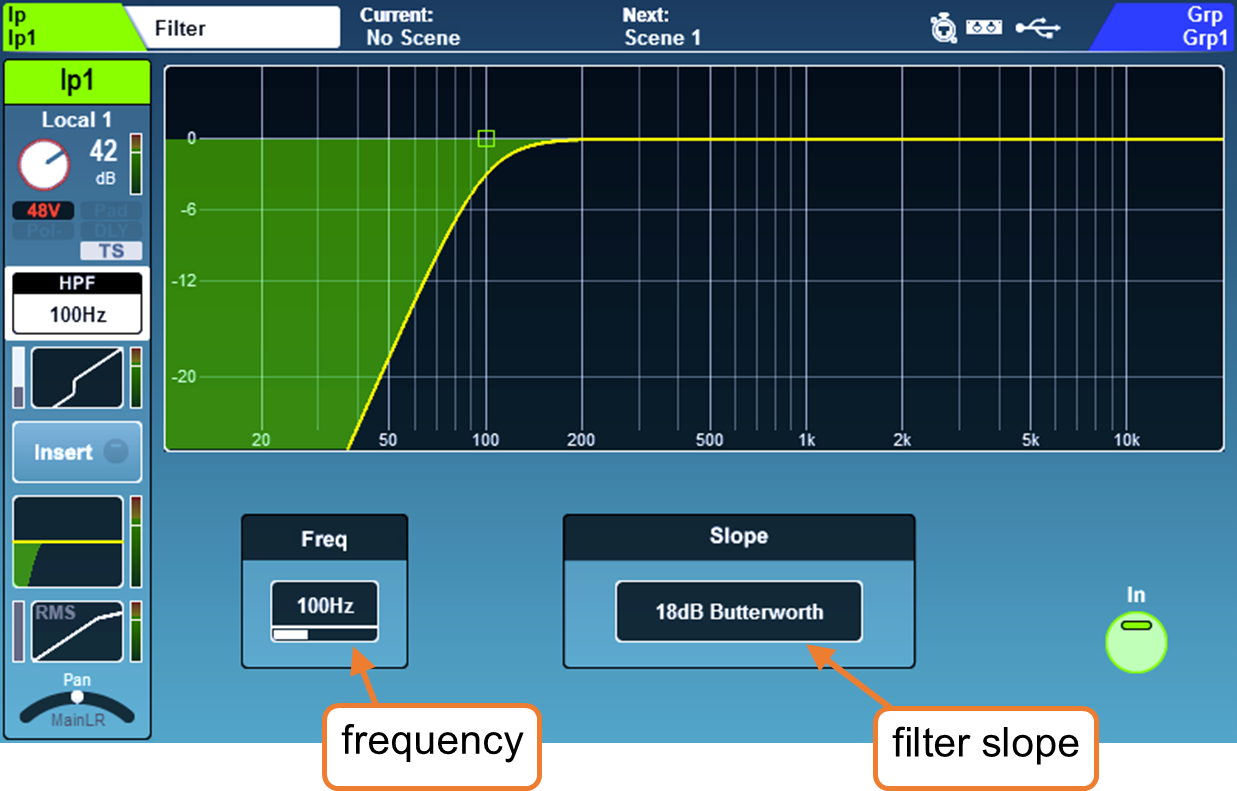

高通滤波器（输入通道）

高通滤波器 –

每个输入通道均配备可调斜率和频率的高通滤波器（HPF）。

• 使用屏幕按钮或专用HPF‘In’键切换开关。

• 触摸HPF频率数值选择，然后用触摸旋钮调整，或使用专用HPF‘Freq’旋钮调整所选输入通道。

• 触摸当前‘斜率’数值选择不同滤波器斜率。

HPF频率 = 20Hz至2kHz

斜率 = 12dB、18dB、24dB（每倍频程衰减）巴特沃斯

ⓘ 为方便起见，HPF也显示在PEQ处理屏幕中，可与PEQ设置一同存储和调出。尽管它在信号路径中是独立过程，HPF不影响PEQ响应曲线。

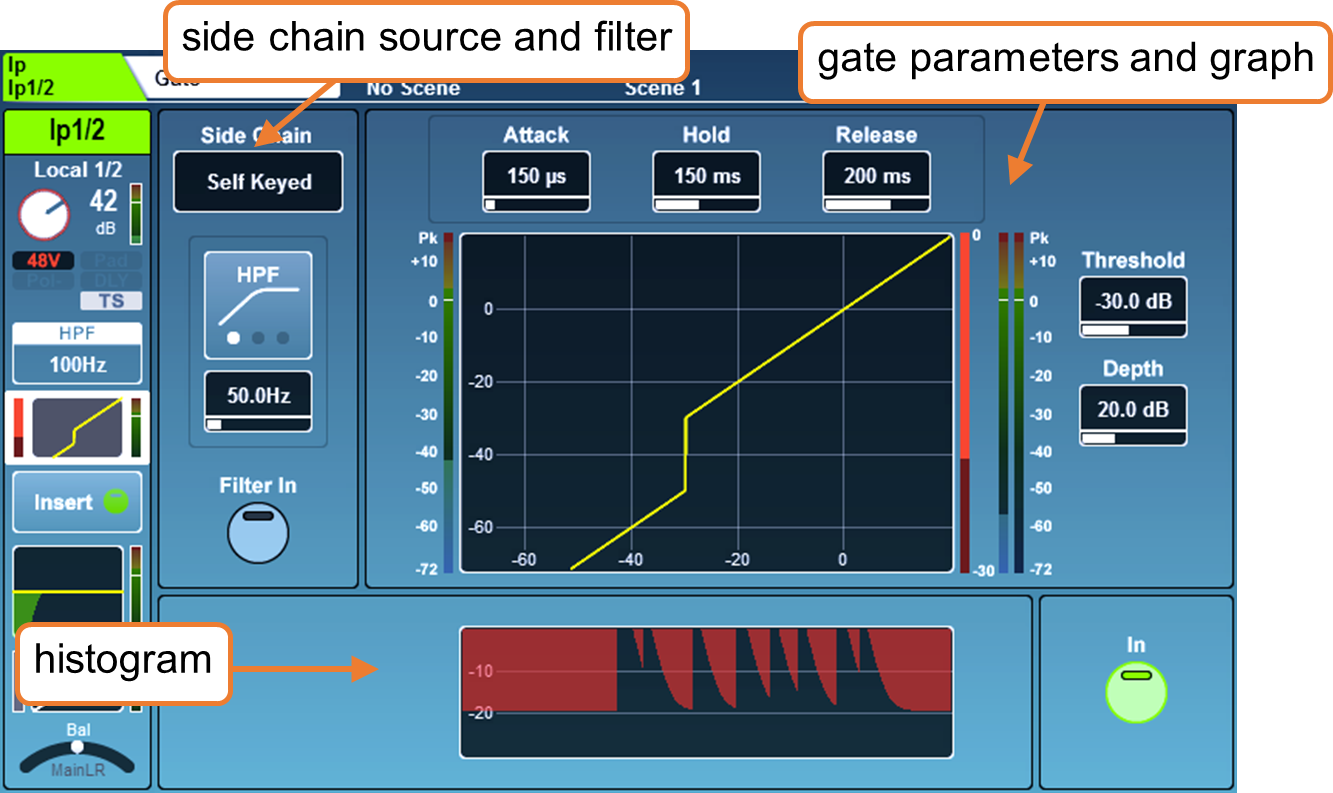

门限（输入通道）

使用屏幕上的‘In’按钮或物理门限‘In’键（位于专用门限阈值旋钮左侧）切换开关。

侧链 –

• 选择‘自触发’或从另一通道侧链门限。

ⓘ 使用另一通道作为侧链输入时，信号取自所有通道处理后，延迟之后。

• 触摸滤波器类型切换HPF/BPF/LPF模式。‘Filter In’按钮启用滤波器。

• 触摸频率数值选择，然后用触摸旋钮调整。

HPF频率 = 20Hz至5kHz

BPF频率 = 120Hz至10kHz

LPF频率 = 120Hz至20kHz

参数和图形 –

• 图形显示x轴为输入/阈值，y轴为输出电平，直观展示门限参数设置。

• 侧链输入电平显示在图形左侧的表上。
门限动作（信号衰减）从0dB至-30dB显示在图形右侧紧邻的表上。门限开启时为红色，关闭时为白色。
门限后的电平显示在其右侧。

• 通过触摸选择参数，然后用触摸旋钮调整。门限阈值还有专用旋钮。

启动时间 = 50µs至300ms

保持时间 = 10ms至5秒

释放时间= 10ms至1秒

阈值 = -72dB至+18dB

深度 = 0dB至60dB

直方图 –

直方图显示过去12秒的门限活动，从右向左滚动。与衰减表相同，门限开启时，电平衰减（深度）以红色显示，关闭时为白色/灰色。

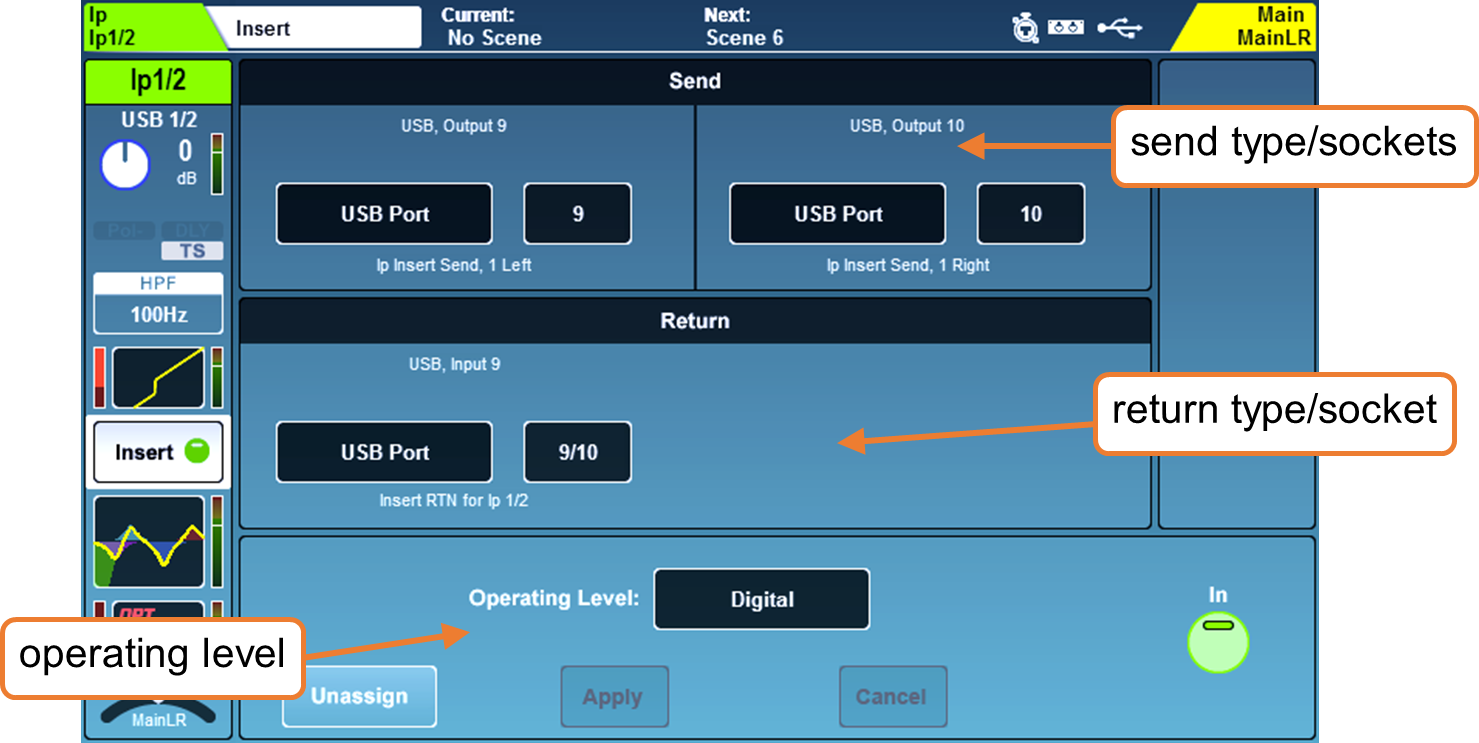

插入

SQ的插入点可用于将音频路由至任何可用I/O插座，允许在通道中插入模拟或数字处理。

插入点也可用于内部FX引擎。详见FX引擎部分。

发送 – 选择插入发送的目标类型和通道。

返回 – 选择插入返回的源类型和通道。

发送/返回类型 = 本地插座、SLink插座、USB端口、IO端口、FX单元

ⓘ 请注意，插入发送和返回不进行延迟补偿。

工作电平 – 从线路电平选项中选择以匹配插入类型。

数字 = 不补偿，适用于数字I/O。

模拟 = 适用于+4dBu外部设备。

-10 dBV = 适用于-10dBV外部设备。

• 使用屏幕上的‘In’按钮切换插入开关。

• 使用‘Unassign’按钮取消所有发送和返回插座分配。

当选通道的插入被分配并切换为‘In’时，表面板上的‘Insert Active’指示灯会亮起。

ⓘ 插入点使用的插座在I/O屏幕中通过插座编号颜色标识为‘使用中’。

ⓘ 如果插座已设置但随后被分配到其他用途，插入可能失效。此时屏幕右侧将显示‘Insert Invalid’，插入将被切换关闭。

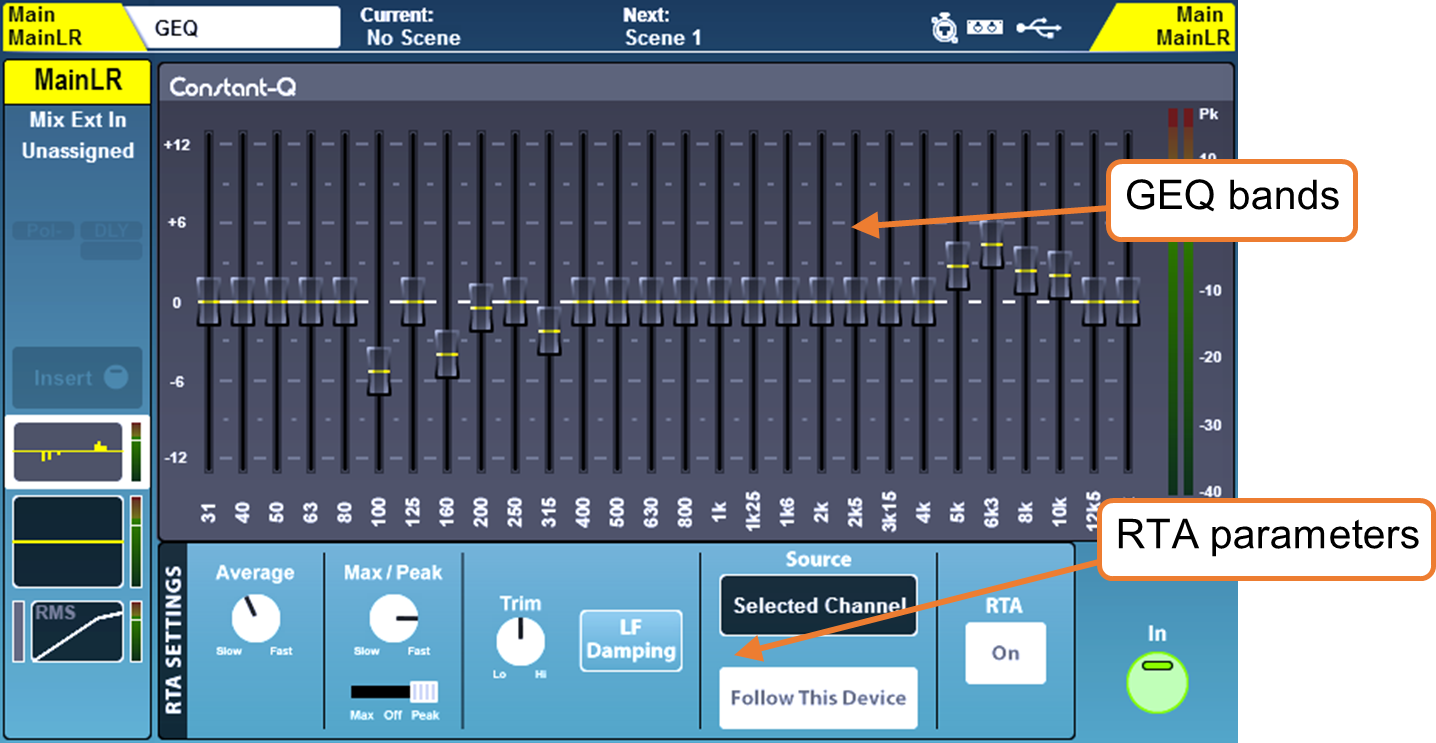

GEQ（混音通道）

所有混音通道均配备28段立体声图形EQ，可通过屏幕上的‘In’按钮切换开关。

选中混音通道且GEQ激活时，GEQ部分（位于PEQ旋钮下方）的绿色‘In’指示灯亮起。

调整时，触摸每个频段的屏幕推子，使用触摸旋钮调整。

频率（Hz）= 31、40、50、63、80、100、125、160、200、250、315、400、

500、630、800、1k、1.25k、1.6k、2k、2.5k、3.15k、4k、5k、6.3k、8k、10k、12.5k、16k

增益 = -12dB至+12dB

带宽 = 1/3倍频程（恒定）

‘推子翻转’模式 –

SQ可在推子上显示GEQ，每个通道条显示单一频段，便于快速准确调整。

• 按GEQ‘Fader Flip’键，在推子上显示所选混音的图形EQ，每条推子对应一个频段。再次按‘Fader Flip’键，SQ-5或SQ-6显示下一组频段，第三次按键退出模式。

ⓘ 在‘推子翻转’模式下，色度通道表和峰值指示器可用于显示RTA电平和突出频率。详见本指南的RTA – GEQ ‘推子翻转’部分。

RTA – RTA显示GEQ各频段的RTA源电平。

有关GEQ RTA的完整信息，请参见本指南的RTA部分。

DEEP GEQ –

除了‘恒定Q’ GEQ，还可以向SQ添加具有独特特性的其他DEEP GEQ。

添加到SQ后，可在任何混音通道替代‘恒定Q’ GEQ使用。

ⓘ 有关如何添加模型的信息，请参见本指南的附加组件部分。

• 按‘Library’键查看GEQ库。

• 可从‘Factory’库调用不同GEQ模型。

• 使用‘User’库存储和调出DEEP GEQ用户预设。

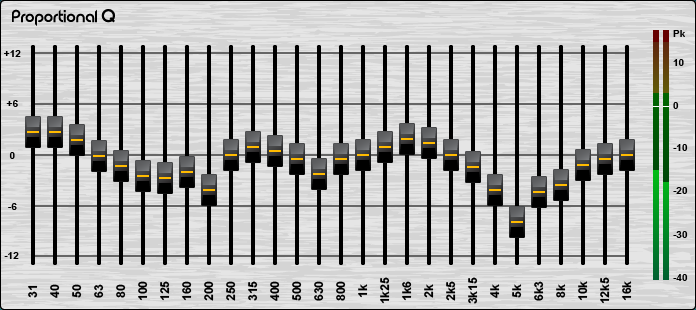

比例-Q –

平滑宽Q，向最大衰减或提升值逐渐收窄。

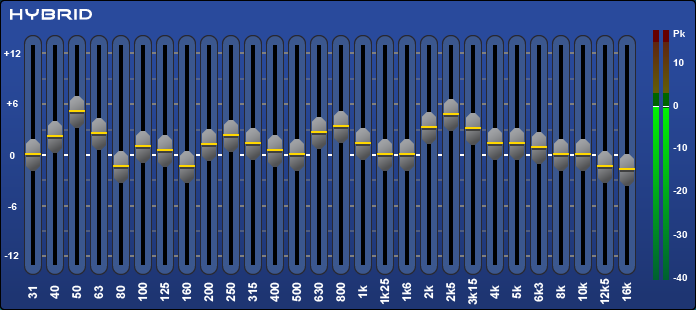

混合 GEQ –

结合比例-Q和恒定Q单元，提供平滑提升和临床削减。

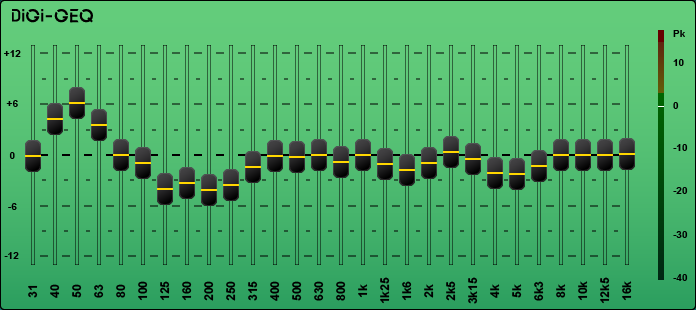

数字GEQ –

优化增益和带宽，最小化频段间干扰。

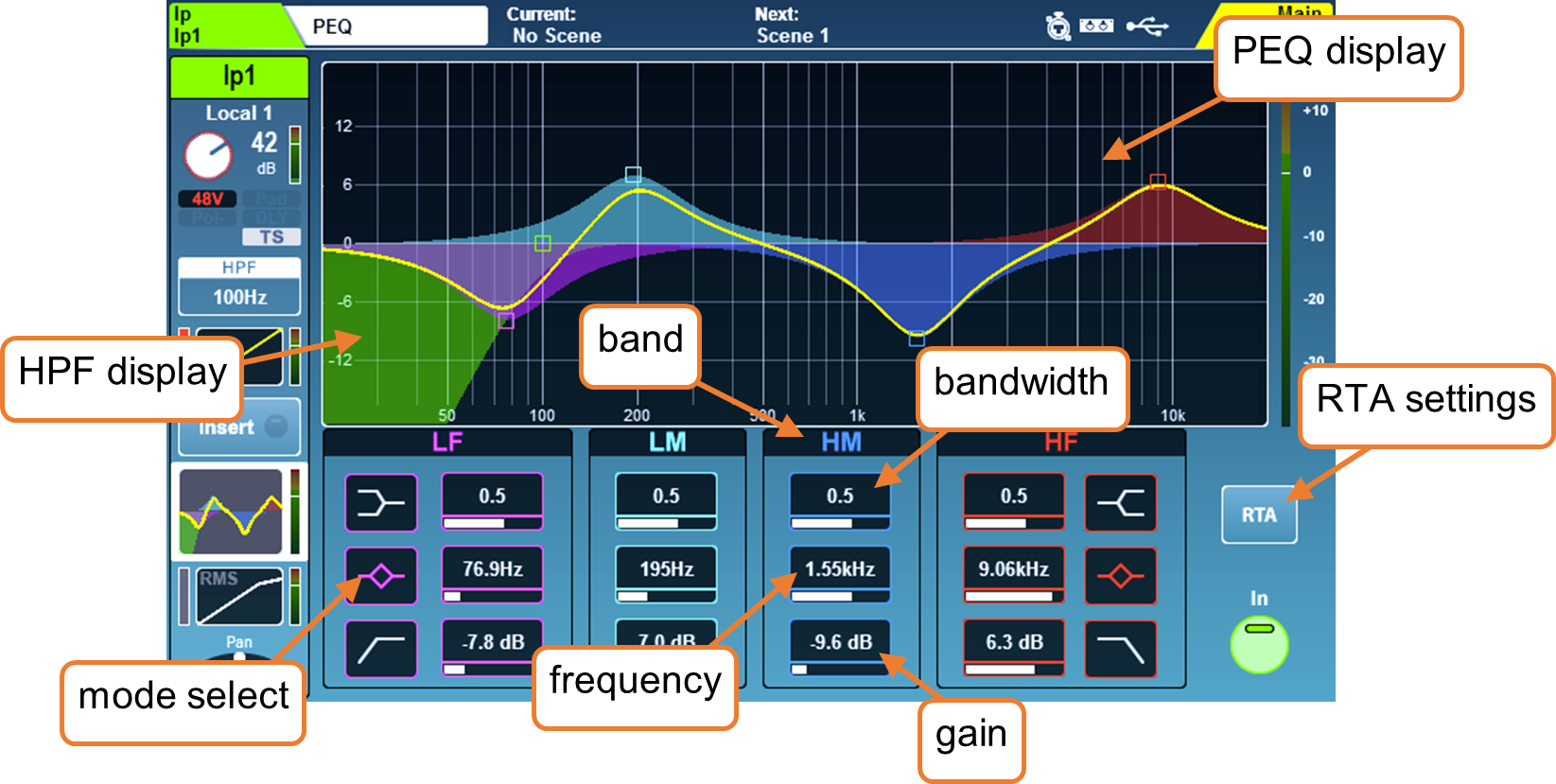

PEQ

PEQ可通过表面物理‘In’键或屏幕‘In’按钮切换开关。

• 4段参数EQ标注与表面物理EQ部分对应。

• 使用专用物理EQ控制时，选择频段，使用增益、带宽和频率旋钮调整。屏幕调整时，触摸参数使用触摸旋钮，或触摸并拖动图形上的点。

ⓘ 表面选择的频段可设置为跟随屏幕选择，设置在Surface偏好中。

• 触摸相关图标切换LF和HF频段的搁架、钟形和滤波器模式。

• PEQ激活时，图形显示为鲜艳色彩，未激活时为灰色。

LF模式 = 搁架、钟形、HPF

HF模式 = 搁架、钟形、LPF

频率（所有模式）= 20Hz至20kHz

带宽（参数）= 1.5倍频程至1/9倍频程

增益（参数、搁架）= -15dB至+15dB

• 触摸‘RTA’按钮查看和调整RTA叠加设置。PEQ RTA的完整详情见本指南的测量部分。

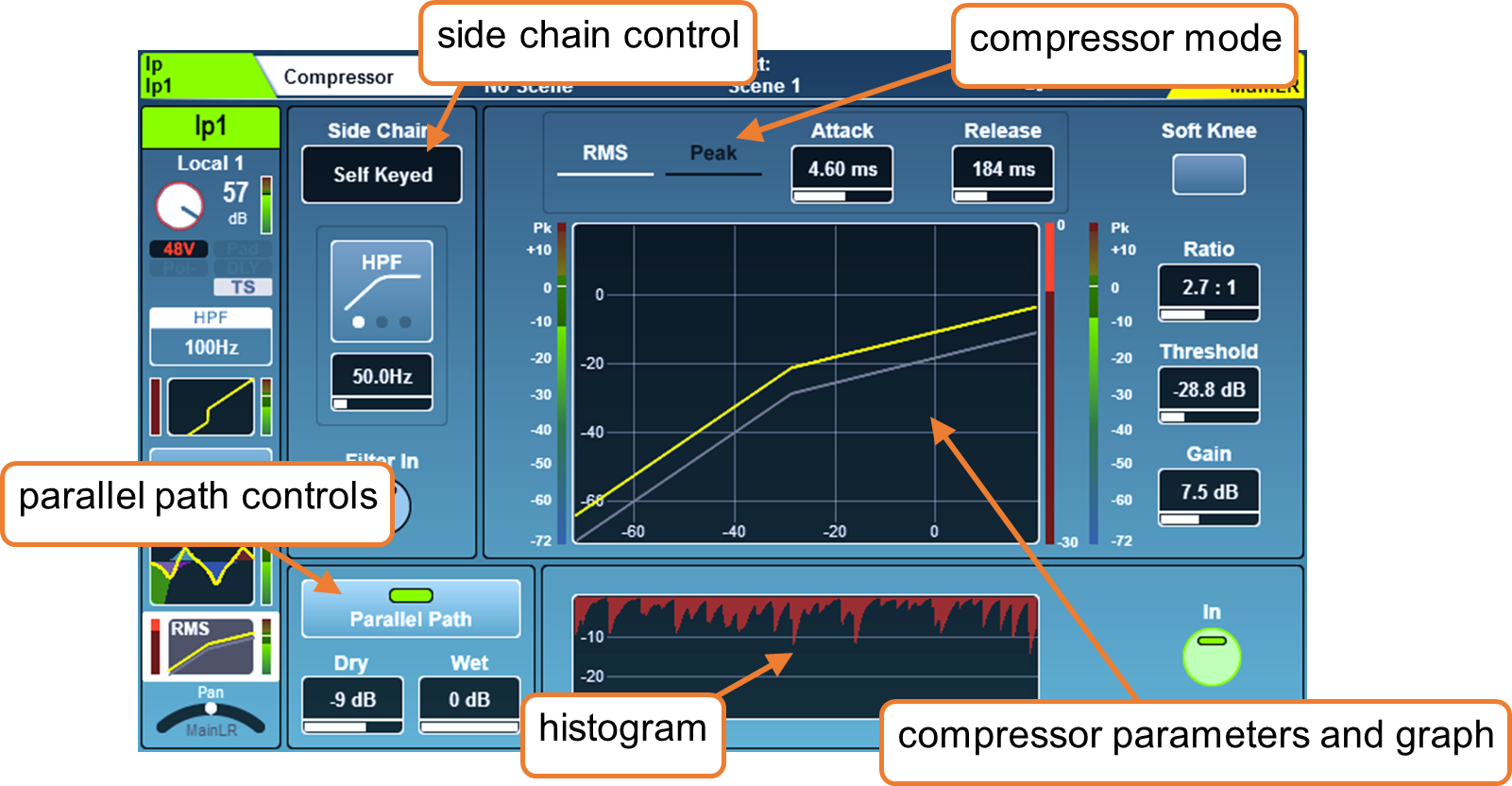

压缩器

使用屏幕‘In’按钮或物理压缩器‘In’键（位于专用压缩器阈值旋钮左侧）切换开关。

侧链 –

• 选择‘自触发’或从另一通道侧链压缩器。

ⓘ 使用另一通道作为侧链输入时，信号取自所有通道处理后，延迟之后。

• 触摸滤波器类型切换HPF/BPF/LPF模式。

• 触摸频率选择，然后使用触摸旋钮调整。

HPF频率 = 20Hz至5kHz

BPF频率 = 120Hz至10kHz

LPF频率 = 120Hz至20kHz

压缩器模式 –

标准压缩器有两种检测模式，RMS（平均）和峰值。触摸任一模式切换，激活模式显示为白色。

软膝 –

触摸此按钮开启软膝设置。启用可变比率，平滑阈值附近的压缩行为（图形中亦显示）。

参数 –

• 通过触摸选择参数，然后使用触摸旋钮调整。

启动时间 = 30µs至300ms

释放时间= 50ms至2秒

比率 = 1:1（无压缩）至无限大（限制器）

阈值 = -46dB至+18dB

增益（补偿增益）= 0dB至+18dB

图形 –

• 图形显示x轴为输入/阈值，y轴为输出电平，直观展示参数设置。

• 侧链输入电平显示在图形左侧的表上。

• 压缩（信号衰减）从0dB至-30dB显示在图形右侧紧邻的表上。压缩器开启时为红色，关闭时为白色。

• 压缩后（输出）电平显示在信号衰减右侧。

并行压缩 –

允许将压缩信号与未压缩信号混合。由于XCVI核心，这些信号相干，且无梳状滤波效应。

• 触摸‘Parallel Path’按钮切换开关。

• 触摸干/湿值，使用触摸旋钮调整。

干/湿单独电平 = -无穷大至0dB

直方图 –

直方图显示过去12秒的压缩活动，从右向左滚动。与电平衰减表相同，压缩器开启时，电平衰减（深度）以红色显示，关闭时为白色/灰色。

降噪模式 –

‘降噪模式’为压缩器库中的选项。这是一种特殊压缩模式，根据另一通道信号（使用侧链输入）降低通道电平。降噪常用于背景音乐通道，侧链输入来自公告麦克风。

DEEP 压缩器 – 可选附加组件，模拟经典硬件单元，具有独特的音色和行为特征。

添加DEEP压缩器模型至SQ后，可替代任意输入或混音通道上的RMS/峰值压缩器使用。

ⓘ 有关如何添加模型的信息，请参见本指南的附加组件部分。

• 按‘Library’键查看压缩器库。

• 可从‘Factory’库调用不同压缩器模型。

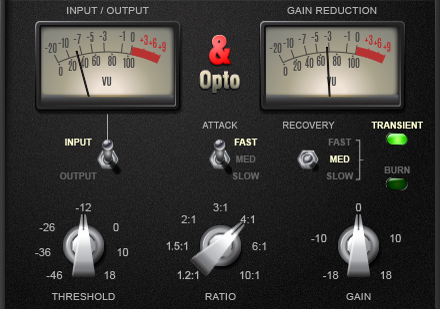

光学 –

结合多种光学压缩器的最佳特性，形成一个平滑音质单元。

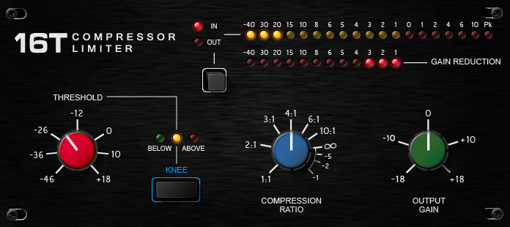

16T –

紧凑有力的基于VCA的RMS压缩器，带自然的增益减少感。

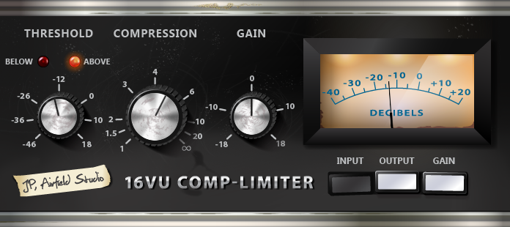

16VU –

经典的基于VCA的RMS压缩器。驱动时音乐性增强低中频。

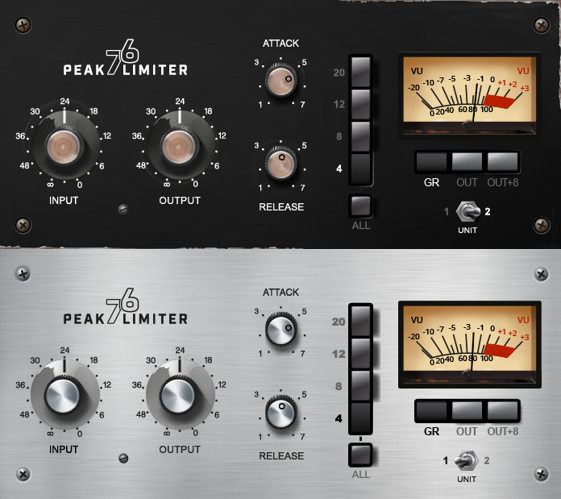

峰值限制器 76 –

著名的FET电平放大器两种版本，一个复古，一个现代，均具全按钮模式。

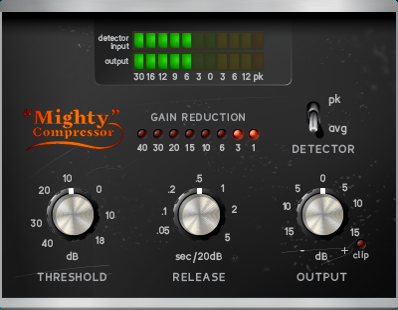

强力 –

晶体管阵列压缩器，具有独特攻击音。可实现大幅度增益减少且失真低。

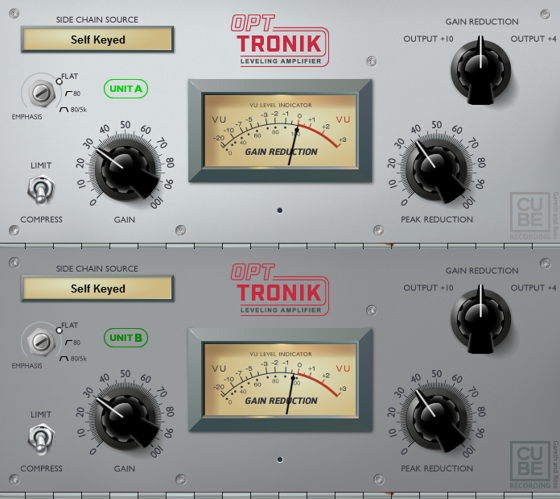

光电 –

传奇电光电平放大器两种版本。平滑且音乐性的压缩。

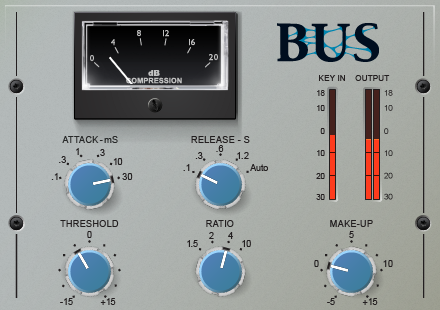

总线 –

最知名的VCA压缩器，用于混音和节目材料的声音凝聚。
