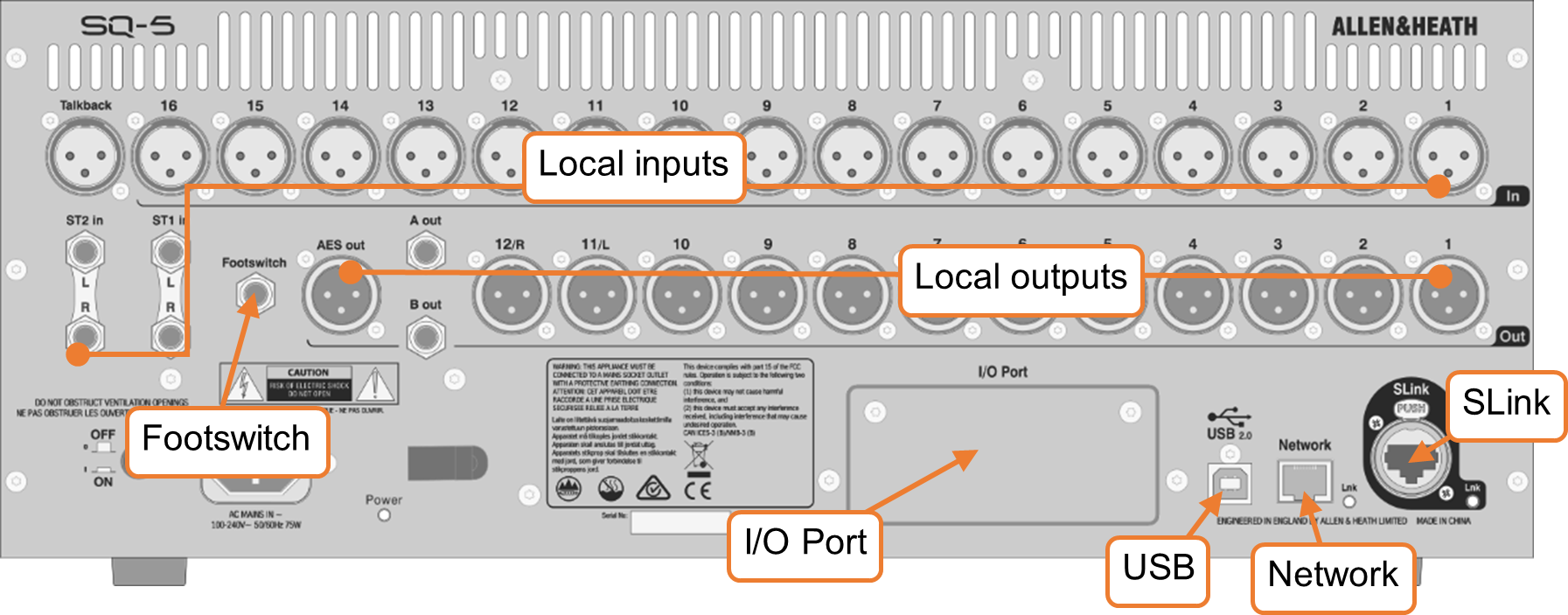

连接

本地输入

单声道话筒/线路输入（XLR母头） – 这些接口带编号，接受平衡话筒或线路电平信号。增益、衰减和48伏幻象电源均由数字控制。

对讲（XLR母头） – 与单声道话筒/线路输入相同。用于控制台位置的通讯，也可用作额外输入。

ST1, ST2（1/4英寸TRS插孔） – 标记为立体声对，也可用作单声道线路电平平衡输入。

ST3（TRS迷你插孔） – 位于SQ表面，可使用标准立体声迷你插头线连接线路电平音源，如便携媒体播放器、笔记本电脑、平板或智能手机。

本地输出

单声道线路输出（XLR公头） – 用于发送混音或直通输出的线路电平输出。这些接口带编号，且完全可分配。默认设置下，LR混音发送到标记为11和12的接口。

A/B单声道线路输出（1/4英寸TRS插孔） – 两个可分配的线路电平输出，采用平衡插孔，方便使用。

AES数字输出（XLR公头） – 立体声数字输出，时钟同步于SQ。用于连接带数字输入的设备。

耳机（1/4英寸TRS插孔） – 位于SQ表面，带专用音量控制。信号来自PAFL总线。

SLink

数字多通道音频（etherCON接口） – 用于通过Allen & Heath Everything I/O系列扩展器扩展SQ。模式自动在dSnake/ME、DX和gigaACE/GX协议间切换。

ⓘ SLink不支持在单一连接上使用多种协议。

ⓘ 请查看SLink连接，了解当前固件支持的配置。

USB

SQ-Drive – 位于SQ表面。可连接USB“优盘”或便携式硬盘、固态硬盘。用于存储和调用数据、固件更新，以及立体声或多轨音频录制和回放。

USB-B接口 – 用于连接Windows或Mac电脑，使用内置的32x32音频和MIDI接口。

ⓘ 详见SQ-Drive和USB-B部分获取更多信息。

网络

用于将SQ连接到无线路由器、接入点、本地局域网或直接连接设备，使SQ能够传输和接收控制数据。适用于Allen & Heath SQ应用程序及基于TCP/IP的MIDI。

I/O端口

用于连接SQ选件卡，允许使用Allen & Heath (SLink)或第三方协议（包括Dante、Waves和MADI）进行扩展和连接。

ⓘ 请访问www.allen-heath.com查看所有可用选件卡。

脚踏开关

连接单个或双重、瞬时或锁定脚踏开关，可用于控制静音、节拍速度或场景切换等功能。

ⓘ 详见设置部分了解更多信息。

配线

I/O配线允许输入处理通道从任意输入接口接收信号，任意输出接口可接收来自任何直通、混音或FX输出的信号。也可以在系统内路由信号而不经过任何通道处理。

有两种方式将输入接口配线到输入处理通道，分别是在通道处理屏幕的前置放大器部分，或在I/O屏幕中。对于多通道输入配线，使用I/O配线屏幕最为方便，该屏幕也用于所有输出配线。

按下‘I/O’屏幕键，显示配线矩阵。这是一个配线块的网格，每个块是一个交叉点，代表一个连接。

配线

• 触摸最左侧的一个标签，然后选择以下之一：

‘输入’ > ‘输入通道’ = 将顶部的输入接口配线到左侧的SQ输入通道，用于混音。
‘输入’ > ‘混音外部输入’ = 将顶部的输入接口直接配线到左侧的SQ混音（无任何处理、音量或静音控制）。
‘输出’ > ‘直通输出’ = 将左侧输入通道的直通输出配线到顶部的任意输出接口。
‘输出’ > ‘混音输出’ = 将左侧SQ的混音输出（LR、Aux、组、矩阵）配线到顶部的任意输出接口。
‘输出’ > ‘机架FX’ = 将左侧SQ中的FX返回通道（“湿”FX信号）配线到顶部的任意输出接口。
‘输出’ > ‘监听输出’ = 将左侧SQ中的PAFL、对讲和监听输出配线到顶部的任意输出接口。
‘直通线’ = 将左侧任意输入接口直接配线到顶部任意输出接口（无任何处理、音量或静音控制）。

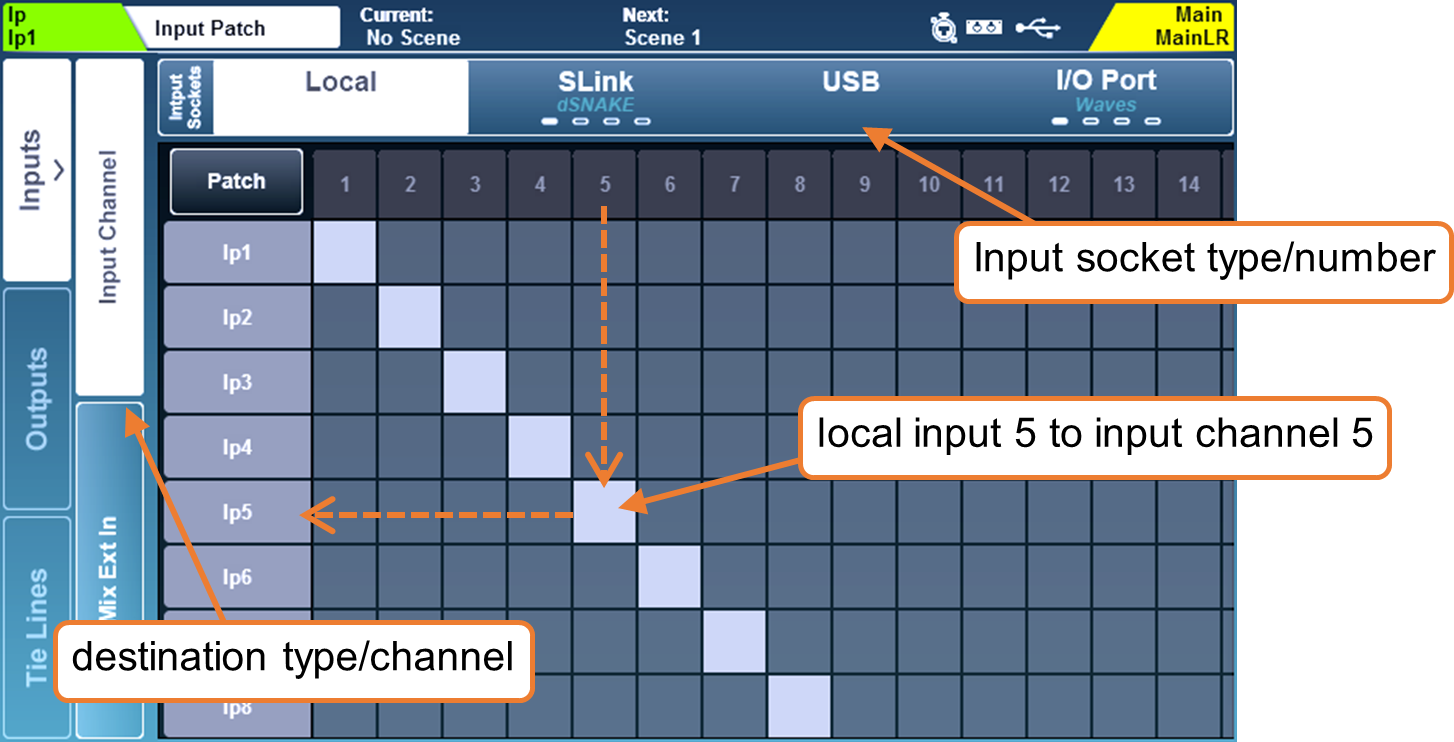

• 配线输入时，输入接口显示在矩阵顶部，目标通道（SQ内）显示在左侧。

• 配线输出时，源（来自SQ）显示在矩阵左侧，输出接口显示在顶部。

• 配线直通线时，输入源显示在左侧，输出目标显示在顶部。

• 触摸并拖动屏幕上的网格以查看更多输入和输出通道。

• 多次触摸‘SLink’或‘I/O端口’标签，显示通道1-32、33-64、65-96或97-128。每个标签上有四个标记，显示当前显示的屏幕。

将源配线到目标 –

• 触摸配线矩阵左上角的‘配线’按钮以启用配线功能。

• 触摸矩阵中的配线块以创建或删除配线。

• 可用的配线块为灰色，已配线时填充为浅灰色。

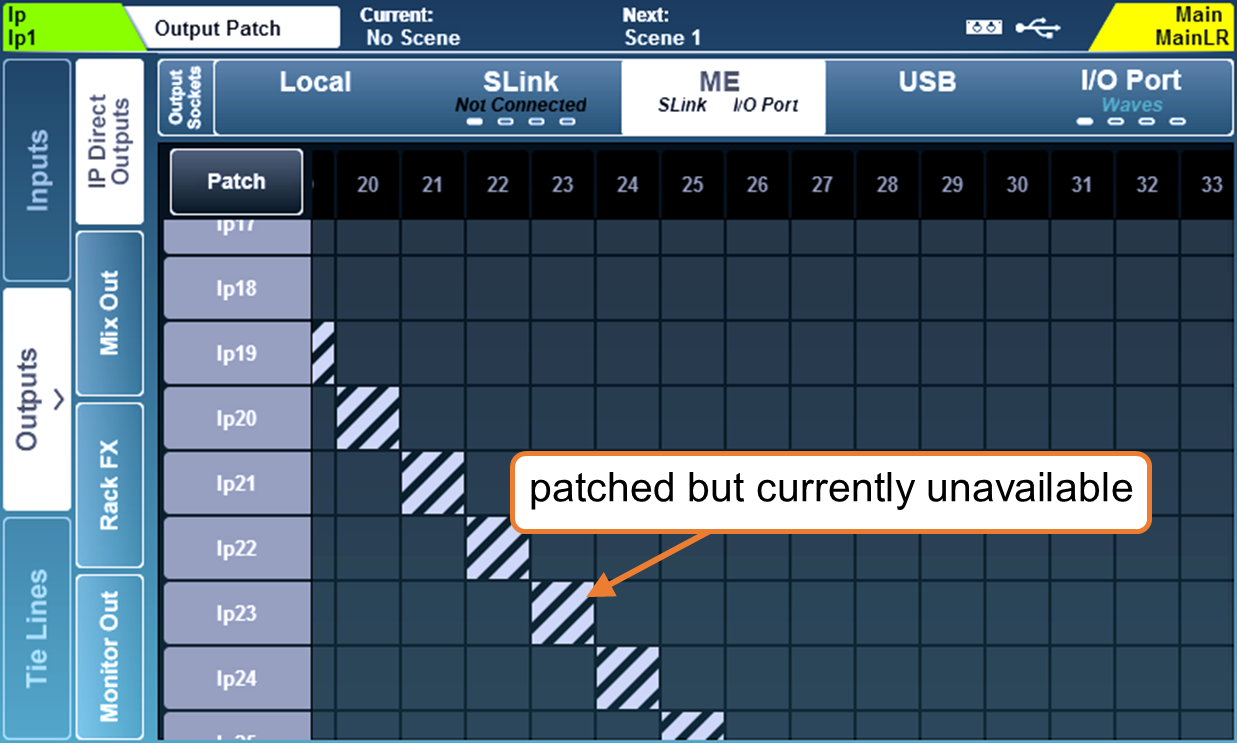

• 当前不可用的配线块为深灰色，已配线时填充为浅灰色条纹。

• 当前使用中的输入或输出接口为深灰色（包括被插入点使用时）。未使用的接口为浅灰色。

ⓘ 离开I/O屏幕时，配线开关会自动关闭。此功能可在表面偏好设置屏幕中完全禁用。

ⓘ 所有配线至当前断开连接设备的线路将在设备连接后生效。

顺序配线 –

用于快速顺序配线（也称为“块状”、“一对一”或“对角线配线”）。

• 触摸并按住您希望配线的第一个可用（未配线）配线块，直到触摸屏旋钮点亮。

• 旋转触摸屏旋钮增加或减少要配线的通道数；这些通道以蓝色配线块显示。

• 松开手指以应用配线。

ⓘ 无法顺序删除配线，因此起始配线块必须当前未配线。

输入通道配线库 –

当“输入”下的“输入通道”标签激活时，按下表面上的“库”键将显示输入通道配线库。

可用于存储和调用不同设置的输入通道配线，提供快速切换整个输入配线以进行虚拟声检的方法。

为快速设置，提供了针对每种输入类型的一对一配线的工厂预设。

ⓘ 输入库存储和调用所有输入配线，而不仅仅是当前选定的信号源。

本地接口

I/O屏幕中的本地输入和输出选项与SQ上的模拟输入和输出接口标签相匹配。

SLink接口

SLink端口兼容dSnake、DX和gigaACE/GX协议。它在这些协议模式间切换，因此不支持单一连接上的多协议。

当前模式以蓝色文本显示在标签上，若无连接，则显示‘未连接’。

请查看SLink连接，获取支持配置的完整列表。

多次触摸标签以显示通道1-32、33-64、65-96或97-128。每个标签上有四个标记，显示当前屏幕。

ME系统

ME-U、ME-1和ME-500设备使用dSnake协议，可直接连接，或连接至AR2412或AB168的监听或扩展端口，亦可连接至GX4816的DX2/ME端口。

ME配线应用于运行dSnake协议的任何SLink端口，可能是SLink端口、SLink选件卡，或同时为两者。当任一端口激活配线时，“SLink”和/或“I/O端口”标签上的“ME”文字显示为白色。

ⓘ ME-U和ME-1设备可接受最多40个通道，ME-500设备接受16个单声道或立体声通道。

ⓘ 立体声通道在SQ的混音器配置设置中设定，使用ME-500设备时应配线至奇偶通道对。

ⓘ ME-500设备自动将收到的前16个立体声或单声道信号分配给16个可用按键。

USB-B 和 SQ-Drive 通道

USB输入和输出可通过USB-B连接或SQ-Drive使用。

查看或更改USB模式，请按‘设置’键，触摸‘音频’标签，然后选择‘USB’标签。

有关流媒体和音频录制的更多信息，请参阅SQ-Drive和USB-B部分。

I/O端口通道

I/O端口用于配线至安装在I/O端口的SQ选件卡。

当前选件卡协议以蓝色文本显示在标签上，若无连接，则显示‘未连接’。

ⓘ 多次触摸标签以显示通道1-32、33-64、65-96或97-128。每个标签上有四个标记，显示当前屏幕。

ⓘ 请注意，当配线至如Dante或Waves的选件卡时，您是在将SQ配线到选件卡。通常随后需要在设备间进行进一步配线。

直通线

直通线用于将任何输入接口直接配线到任何输出接口，而不经过核心内的任何通道处理、混音或音量控制。

它们不同于输入直通输出，后者来自48个输入处理通道，且可以包含处理。

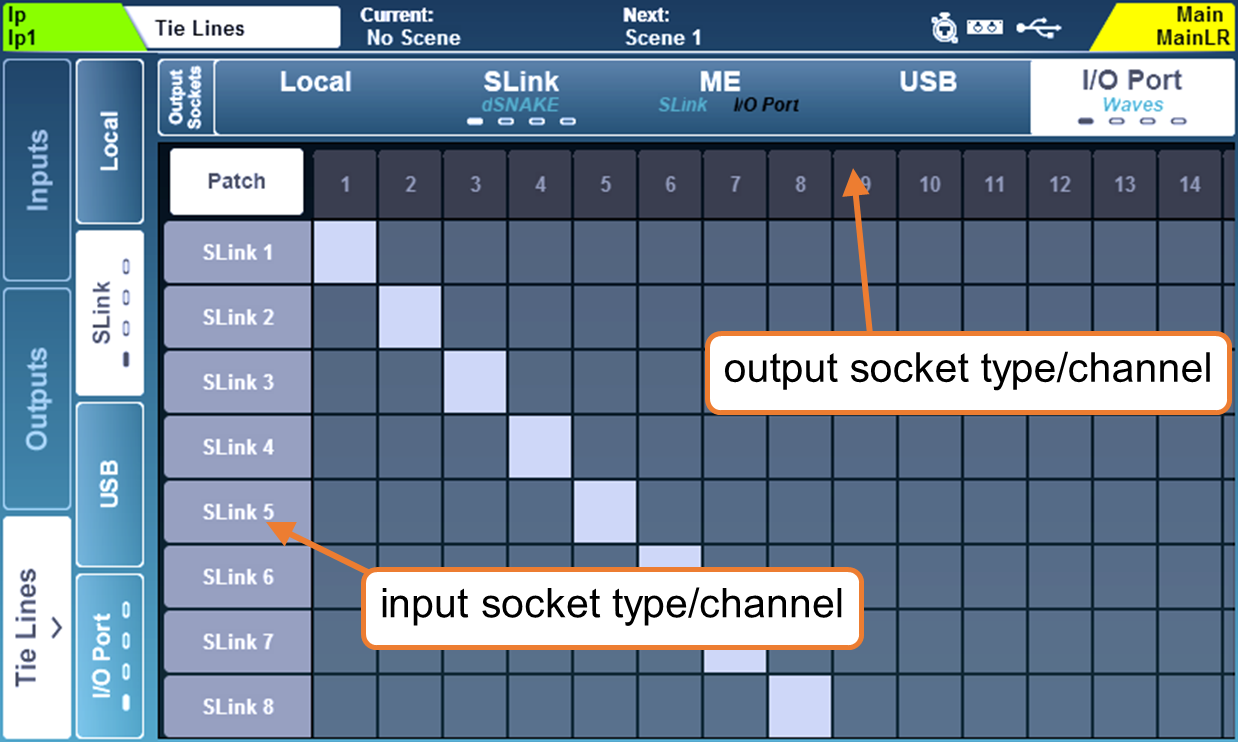

所有可能的输入接口显示在左侧，所有可能的输出接口显示在顶部。

直通线允许您将音频直接从任意可用输入源传送到一个或多个输出，应用广泛，包括：

• 发送未经处理的（插口后模拟前置放大器）音频，同时从输入直通输出发送处理过的音频（例如多轨录音时，同时使用ME个人监听系统）。

• 设置用于前场和监听或广播的数字分配。

• 将环境麦克风（不需要在任何混音中）发送到USB或选件卡进行录音，而不占用输入通道。

ⓘ 为保护未分配给输入通道的接口的前置放大器设置在场景切换时不被更改，请在全局或场景 调用过滤器中阻止“仅直通线前置放大器”。

接口控制

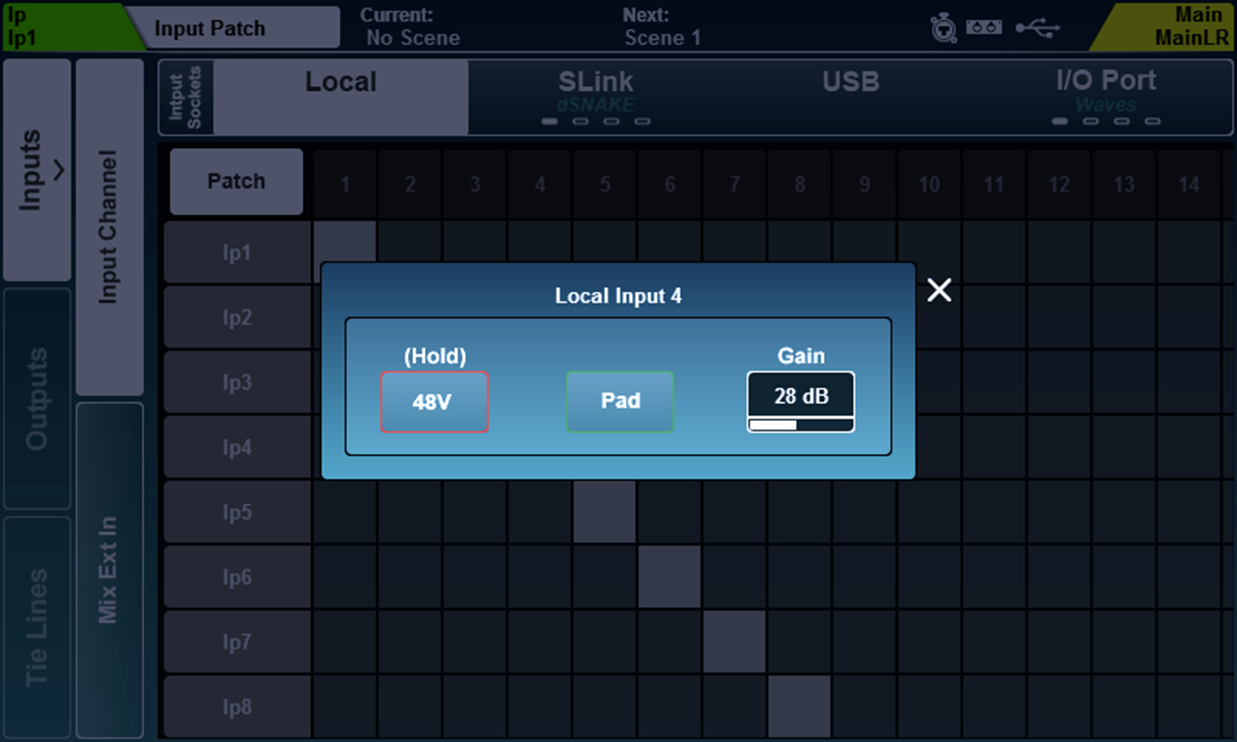

触摸配线矩阵顶部的接口编号，将打开接口控制弹出窗口，提供以下连接的本地或扩展接口选项。

模拟输入 = 48V、衰减和增益

AES输入 = SRC旁路选项

所有输出接口 = 极性（反相）

AES输出 = 输出采样率
