计量

PAFL LED 计量表

SQ触摸屏右侧表面上的 12 段 LED 计量显示 PAFL 总线的电平计量，因此始终显示发送到耳机输出的信号的计量。

默认情况下，未激活任何 PAFL 键时，此处显示主 LR 混音电平。

ⓘ 当混音器中任何位置的 PAFL 路由键或按钮被激活时，12 段 LED 下方的 PAFL LED 指示灯会亮起。

输入/FX/混音/USB 计量表

“计量表”屏幕的前四个标签显示“输入计量表”、“FX 计量表”、“混音计量表”和“USB 计量表”。

• 主彩色计量表显示从 -40dB 到 +10dB 的电平。

• 增益减少计量表显示从 0dB 到 -30dB 的电平降低，当压缩器开启时为红色/亮红色，关闭时为灰色/白色。

• 门限激活指示灯在门限开启时为红色/亮红色，关闭时为灰色/白色。

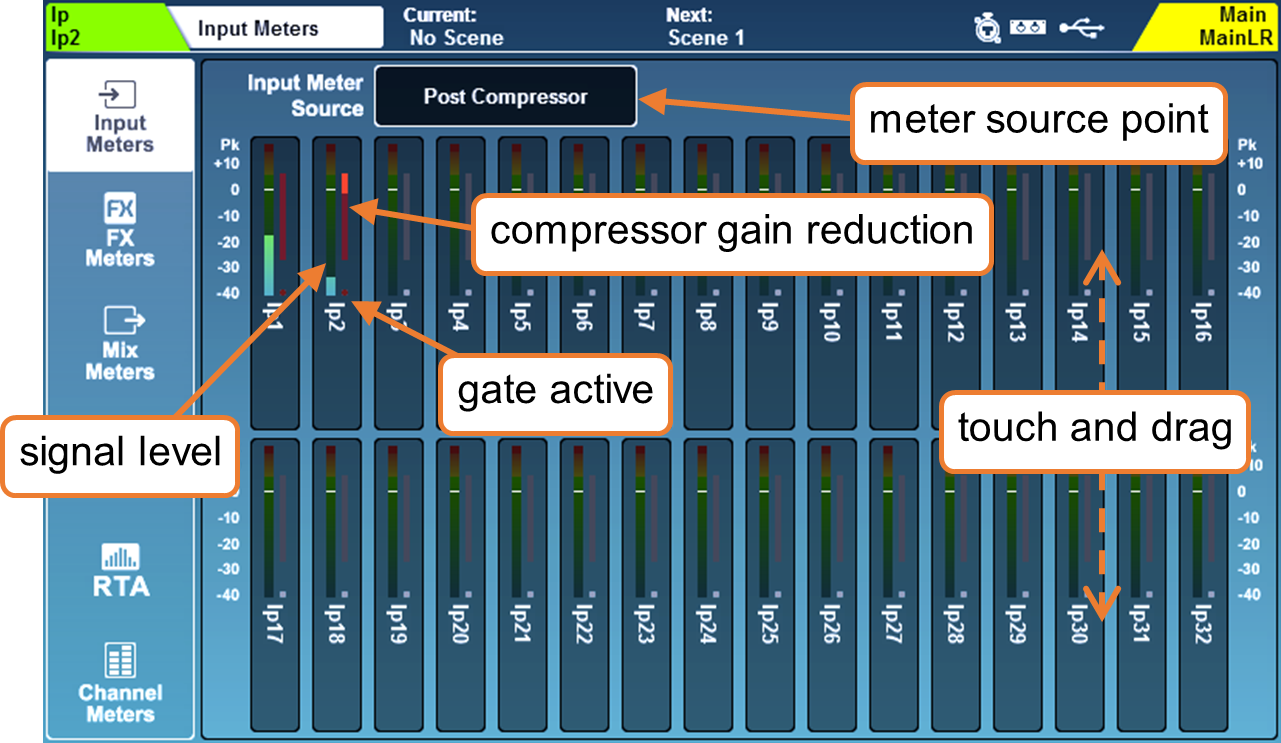

输入计量表 –

触摸并上下拖动以查看输入计量表屏幕中的所有通道。

触摸输入计量源以选择所有输入通道的计量点。

前置放大器后 = 计量源直接位于前置放大器之后。

均衡器后 = 计量源直接位于 PEQ 之后。

压缩器后 = 计量源直接位于压缩器之后。

延迟/AMM后 = 计量源位于所有处理之后。

ⓘ 请注意，计量源设置也会影响色度通道计量。

FX 计量表 –

包括专用的 FX 发送总线和立体声 FX 返回通道。

混音计量表 –

触摸混音计量源以选择混音通道的计量点。

总线 + 外部输入后 = 计量源位于所有通道汇总之后，包括混音外部输入。

均衡器后 = 计量源直接位于 GEQ 之后。

PEQ 后 = 计量源直接位于 PEQ 之后。

压缩器后 = 计量源直接位于压缩器之后。

延迟/推子后 = 计量源位于所有处理和推子之后。

ⓘ 请注意，计量源设置也会影响色度通道计量。

USB 计量表 –

• “USB 输入”显示进入 SQ 的 USB 流电平，并标注其所连接的最高编号通道或插口。

• “USB 输入”显示来自 USB-B（SQ-Drive 未用于回放）或来自 SQ-Drive（SQ-Drive 正在用于回放）的计量。

• “USB 输出”显示发送到 USB 和 SQ-Drive 的信号电平和来源。

ⓘ USB 计量表始终显示最多 32 个输入和输出通道，但当 USB 采样率设置为 96kHz 时，只有前 16 个通道适用于 SQ-Drive。

色度通道计量

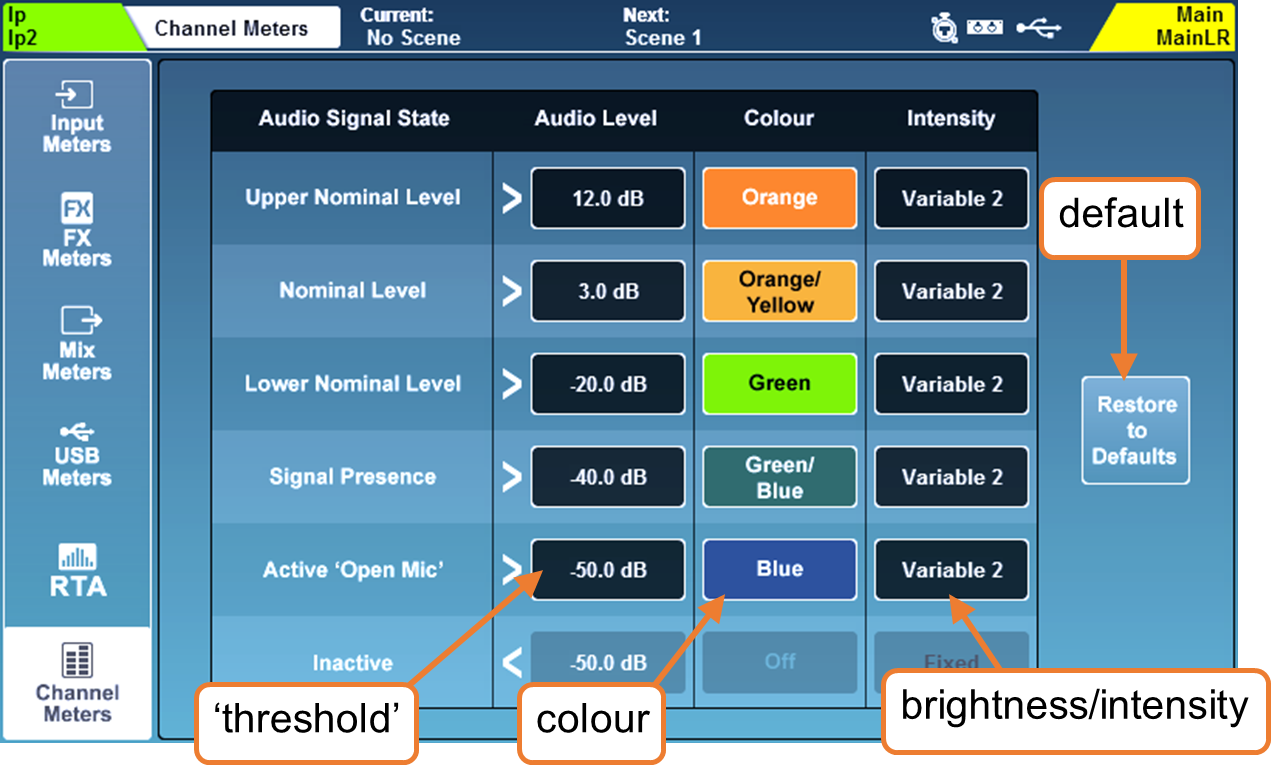

色度通道计量在单个 LED 空间中显示高分辨率计量信息。它可以显示比传统计量表更广泛的电平范围，且行为可在“通道计量”标签中自定义。

ⓘ 色度通道计量的源与输入和混音计量选择的计量源点相匹配。

• 触摸“音频电平”值并使用触摸屏旋钮进行调整。

ⓘ “音频电平”值受上下状态电平设置的限制。

• 触摸“音频信号状态”的颜色，并使用触摸屏旋钮调整该电平范围的颜色。

颜色 = 白色、红色、橙色、橙黄、黄色、绿色、青绿、蓝色、蓝红、关闭。

• 触摸“强度”值以选择计量行为。

固定 = 计量器在状态间瞬间切换。

变量 1 = 计量器在其范围的端点附近变化。

变量 2 = 计量器在整个范围内变化。

• 触摸“恢复默认”按钮以恢复设置：

实时频谱分析仪 (RTA)

SQ 内置两台实时频谱分析仪。一个显示在计量屏幕（“计量 RTA”），另一个可以显示在 PEQ 或 GEQ 处理屏幕中，或在 GEQ “推子翻转”模式下通过色度通道计量显示（“通道 RTA”）。

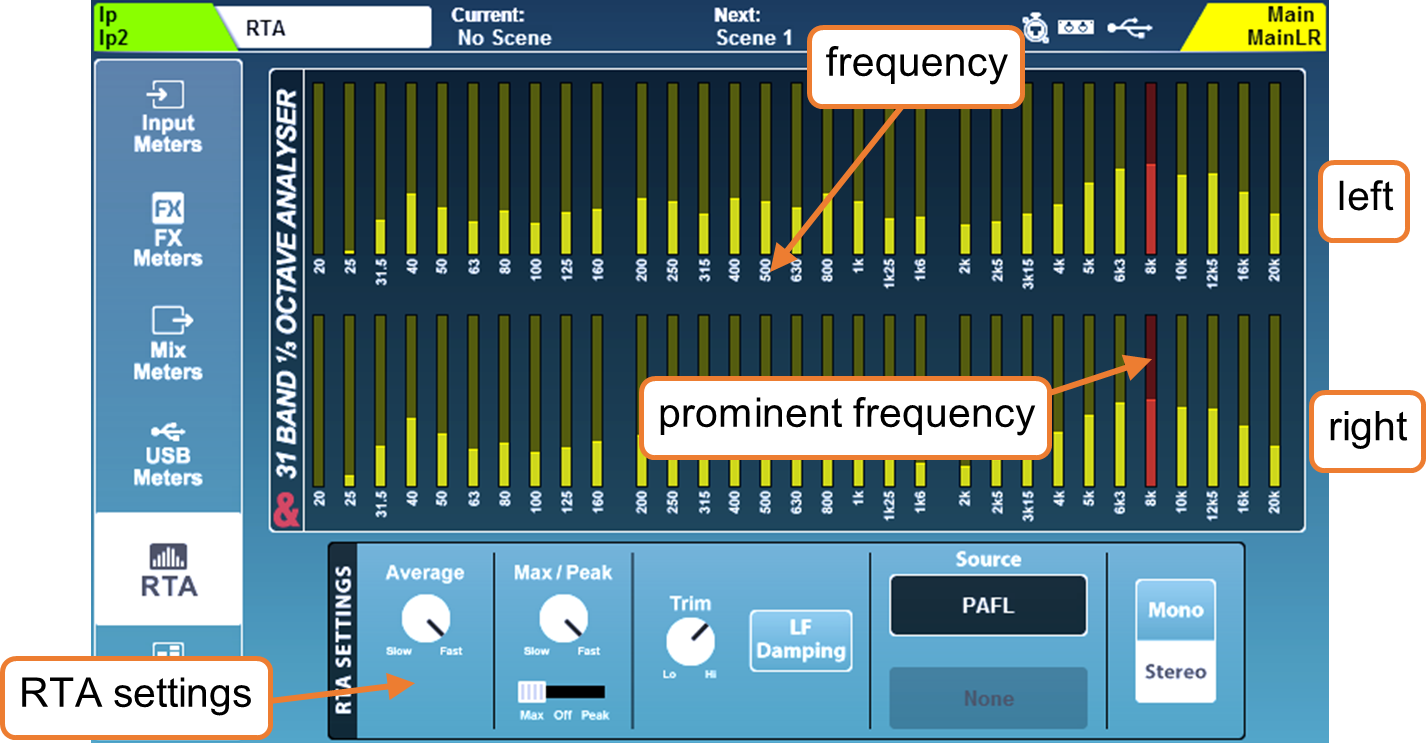

RTA – 计量屏幕 –

默认情况下，计量屏幕的“RTA 来源”设置为“PAFL”，以匹配发送到耳机输出和 12 段 LED 计量表的信号。也可以切换为特定固定通道。

• 最显著的频率以红色显示。

• 单声道模式显示左右声道之和 (L+R)。

• 触摸开关或数值以选择选项或使用触摸屏旋钮调整。

来源 = PAFL 或固定通道。

固定通道 = 任何输入或混音通道。

单声道/立体声 = 立体声 31 波段 1/3 八度或单声道 61 波段 1/6 八度。

修剪 = 提高或降低计量电平。

平均慢到快 = 调整平均（条形）计量器使用的有效采样数。

最大/峰值慢到快 = 调整最大/峰值指示器使用的有效采样数。

最大-关闭-峰值 = 最大显示平均或峰值中较高者，峰值始终显示峰值（可能低于平均计量）。

低频 阻尼 = 启用时，响应会逐渐向最低频段衰减，更好地表示 低频 输出能量。

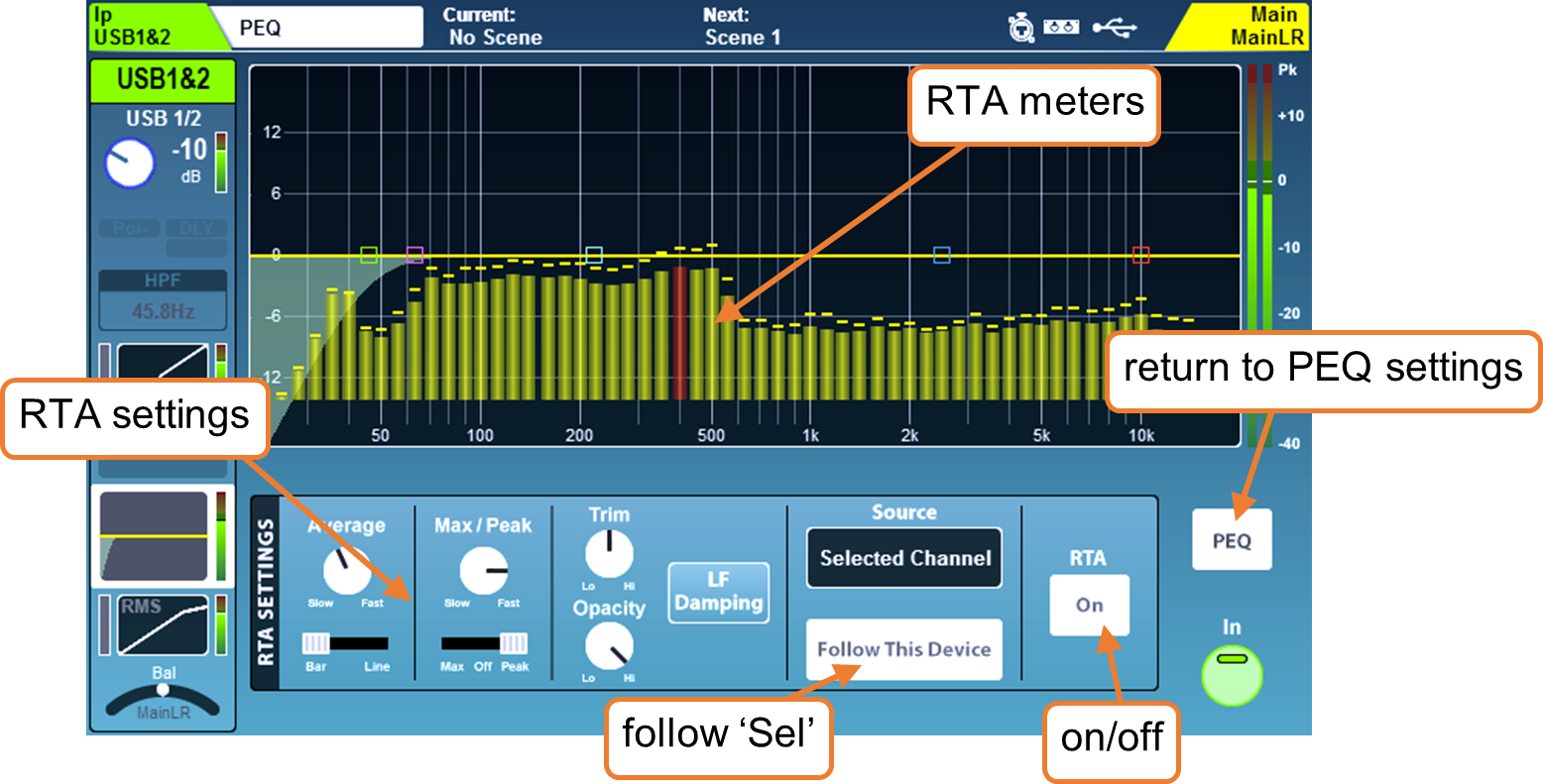

RTA – PEQ 屏幕 –

61 波段 PEQ RTA 使用自动增益控制（修剪前）在 PEQ 图表上显示有用的相对频率电平。默认情况下，来源为所选通道，显示于所有输入和混音通道。

PEQ RTA 的平均计量可以显示为条形，每个计量中心与其代表的频率对齐，或显示为线形。

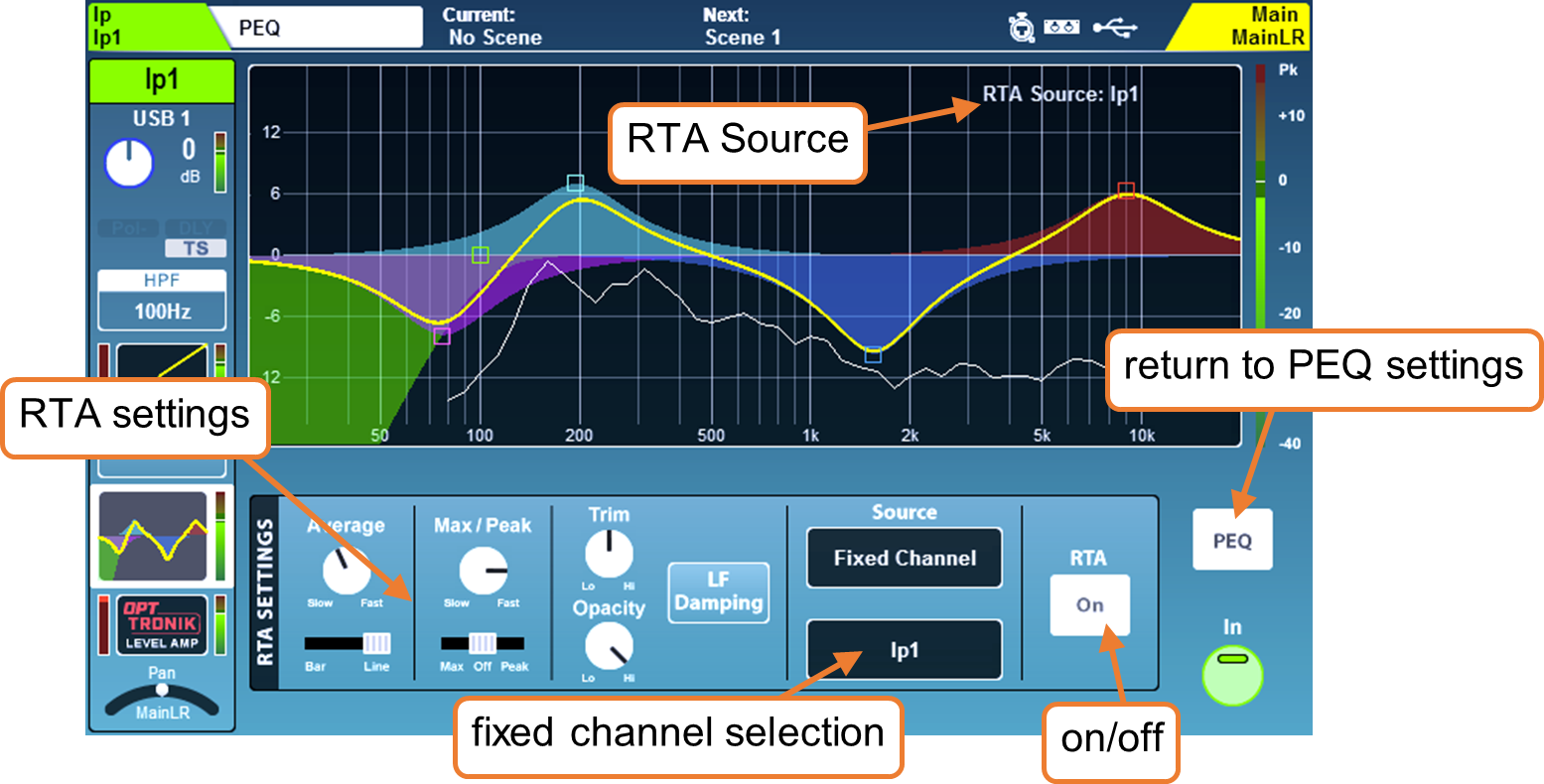

• 如果 RTA 来源使用“固定通道”选项且与当前选择通道不同，RTA 来源通道会显示在右上角。

• 如果由于其他设备（例如 SQ-MixPad）选择了不同通道的 RTA，RTA 来源会在右上角显示带有“!”前缀，且 RTA 计量表会变灰。

• 显示条形时，最显著频率以红色显示。

• 立体声来源显示左右声道 (L+R) 的计量。

• 触摸开关或数值以选择选项或使用触摸屏旋钮调整。

来源 = 选定通道或固定通道。

跟随此设备 = 启用时，在此设备上选择通道也会选择通道 RTA 来源。

固定通道选择 = 任何输入或混音通道。

修剪 = 提高或降低计量电平。

不透明度 = 调整 RTA 计量的不透明度。

平均慢到快 = 调整平均（条形或线形）计量器使用的有效采样数。

条形-线形 = 显示多条条形或单条线形。

最大/峰值慢到快 = 调整最大/峰值指示器使用的有效采样数。

最大-关闭-峰值 = 最大显示平均或峰值中较高者，峰值始终显示峰值（可能低于平均计量）。

低频 阻尼 = 启用时，响应会逐渐向最低频段衰减，更好地表示 低频 输出能量。

• 触摸“PEQ”按钮返回 PEQ 设置。

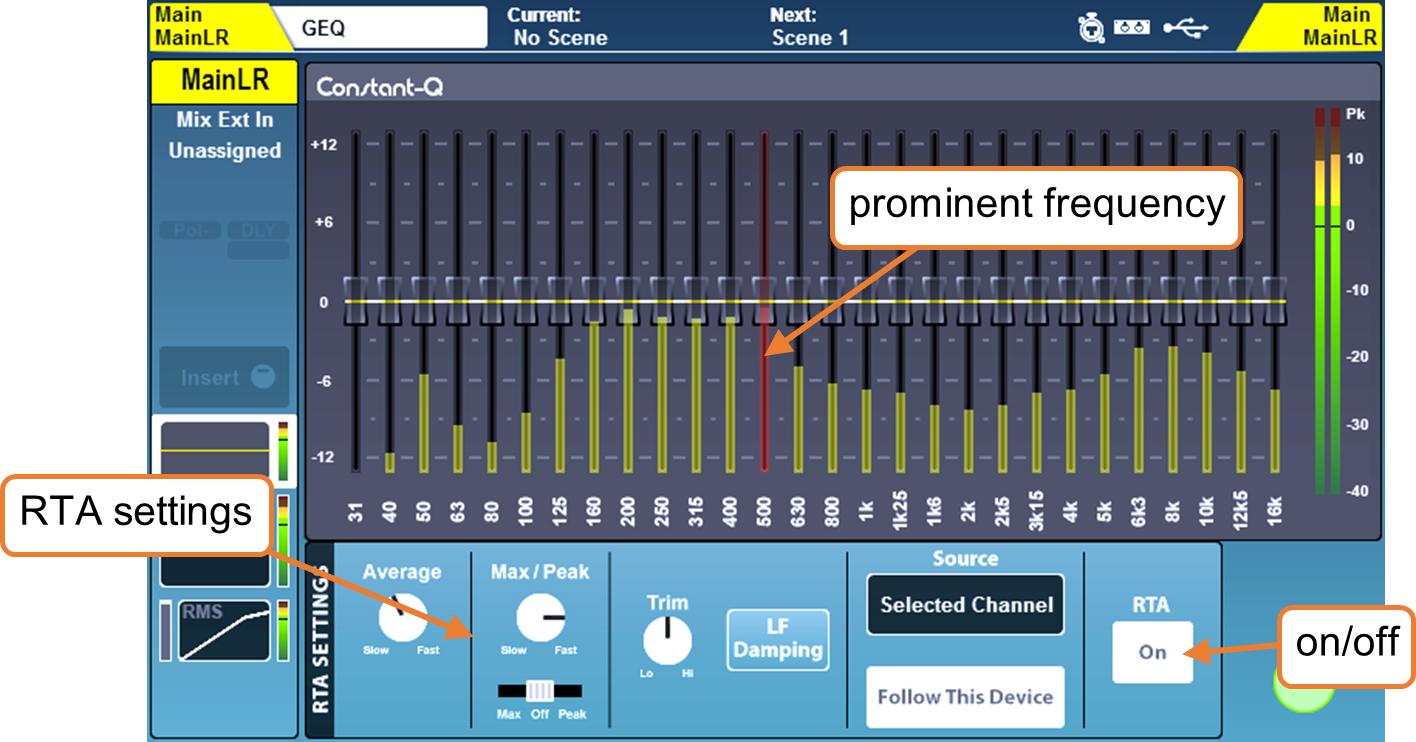

RTA – GEQ 屏幕 –

28 波段 GEQ RTA 使用自动增益控制（修剪前）显示图形均衡器每个波段的有用相对频率电平。默认来源为所选混音通道。

• 如果通过“固定通道”选项显示不同通道的 RTA，RTA 来源会显示在右上角。

• 如果由于 SQ-MixPad 选择了不同通道的 RTA，RTA 来源会在右上角显示带有“!”前缀，且 RTA 计量表不可见。

• 最显著的频率以红色显示。

• 立体声来源显示左右声道 (L+R) 的计量。

来源 = 选定通道或固定通道。

跟随此设备 = 启用时，在此设备上选择通道也会选择通道 RTA 来源。

固定通道选择 = 任何输入或混音通道。

修剪 = 提高或降低计量电平。

不透明度 = 调整 RTA 计量的不透明度。

平均慢到快 = 调整平均（条形）计量器使用的有效采样数。

最大/峰值慢到快 = 调整最大/峰值指示器使用的有效采样数。

最大-关闭-峰值 = 最大显示平均或峰值中较高者，峰值始终显示峰值（可能低于平均计量）。

低频 阻尼 = 启用时，响应会逐渐向最低频段衰减，更好地表示 低频 输出能量。

RTA – GEQ “推子翻转” –

当处于 GEQ “推子翻转”模式时，如果 PEQ/GEQ RTA 显示当前选定的混音（即由推子控制的混音），那么色度通道计量将显示控制每个频段的推子上方的电平。最显著的频率也通过峰值 LED 显示。

如果 PEQ/GEQ RTA 显示的通道与选定通道不同，色度通道计量和峰值 LED 将不会亮起。

其他计量

• 详细计量显示在每个处理“模块”之后，特别适用于检查增益分级。

• SQ-Drive 多轨屏幕上的计量显示发送到或从 SQ-Drive 返回的信号，取决于状态（录音/回放）。

峰值和多点峰值计量 –

只要已为通道条分配峰值通道，SQ 表面始终能看到任何峰值，以便发现通道内任何可能破坏信号的峰值，具体如下：

• 如果通道条上的通道在非活动层出现峰值，层选择键将亮红灯。

• 选中该层后，每个通道条上的红色峰值 (Pk) LED 使用多点检测显示该通道处理路径中的任何峰值。

• 选中通道时，紧邻专用处理控制（前置放大器、PEQ、GEQ、压缩器）的红色峰值 (Pk) LED 会在信号达到该处理“模块”后计量表的 -3dBFS 时亮起。0dBFS 是绝对最大值，峰值 LED 表示信号在该点接近数字削波。
