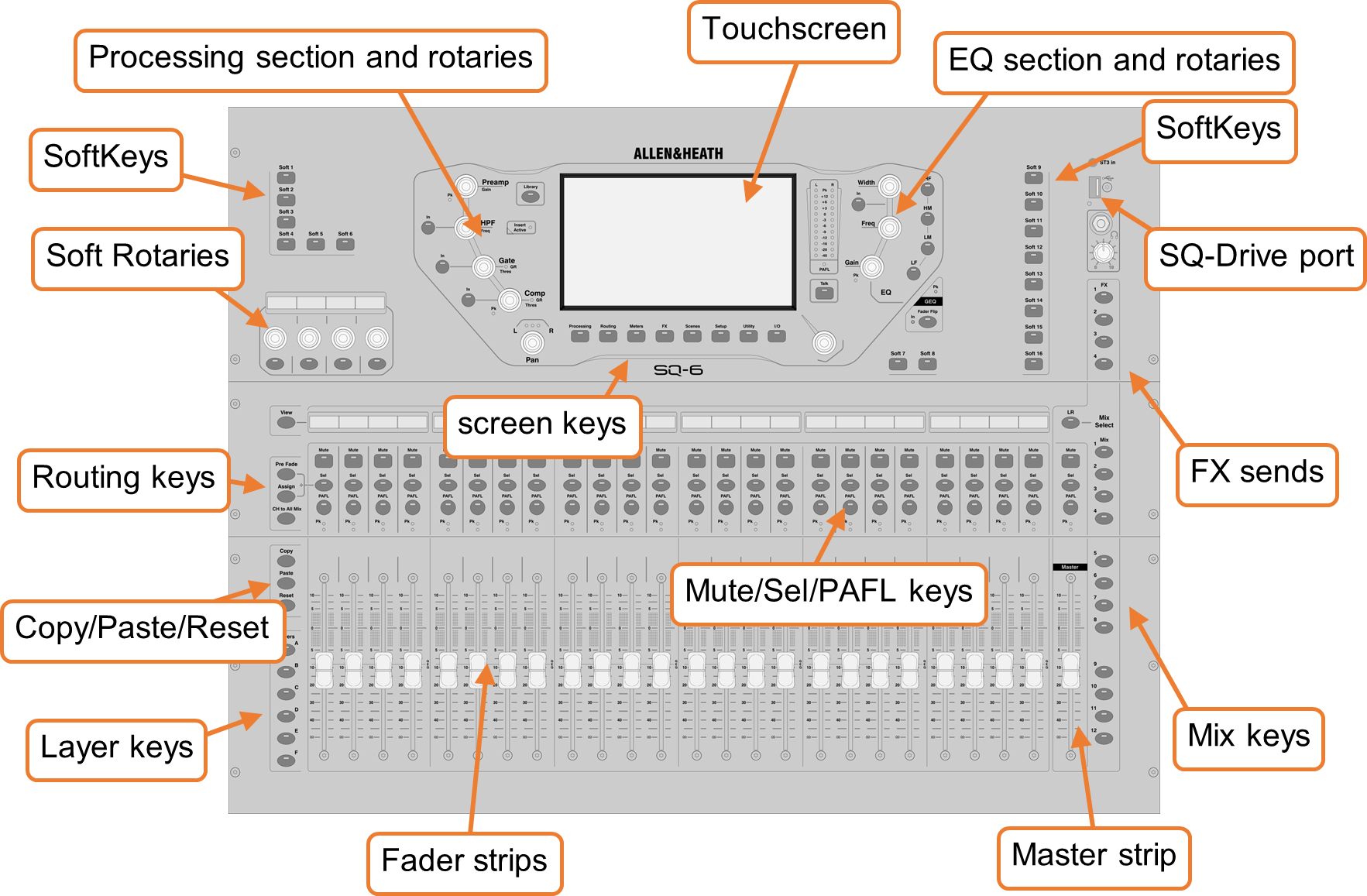

物理控制

按键 –

所有按键均有标签，大多数按键在激活时会发光。除“软键（SoftKeys）”可由用户分配外，所有按键均执行特定功能。

推子/推子屏幕 –

共有6层可分配的推子条。对于所有输入和FX返回通道，推子控制该通道发送到所选混音的发送电平。FX发送、主LR、混音（辅助/组）和矩阵推子控制主音量。DCA推子影响DCA成员的音量，MIDI推子发送MIDI电平消息。所有推子条均用于GEQ的“推子翻转（Fader Flip）”功能，适用于SQ-5、SQ-6和SQ-7。SQ-Rack采用专用的推子屏幕代替物理推子。

旋钮编码器（旋钮） –

激活时旋钮会发光，用于调整各种参数。有些旋钮专用于当前选定通道或混音的参数，SQ-6、SQ-7和SQ-Rack还配备了额外的“软旋钮（Soft Rotaries）”，可由用户分配，并设有专用的触摸屏编码器。

触摸屏 –

触摸屏通过屏幕上的按钮和菜单实现简单的用户交互。参数也可以在屏幕上选择，并使用触摸屏旋钮进行调整。选中参数时，该参数在屏幕上会变为黄色，触摸屏旋钮也会发光，表示可用。

通道类型

输入 – 48个带处理功能的输入通道。信号源可来自本地、远程或数字连接，并可混合到任意输出。

主LR – 主混音。所有后推子模式和选项均基于此混音。

混音 – 12个带处理功能的立体声混音通道，可用作辅助或组。

FX发送 – 包含4个FX发送总线，用于内部FX引擎。

FX返回 – 8个立体声专用返回通道，用于内部FX引擎。

矩阵 – 3个立体声或最多6个单声道矩阵混音，由其他混音组合而成。

DCA – 8个数字控制放大器，用一组控制调整多个通道的音量和静音。

MIDI – 提供32个通道条，发送通过USB和TCP/IP的MIDI控制数据。

ⓘ MIDI通道条仅发送和响应MIDI消息，其状态不随场景或演出存储。

屏幕参数、菜单和弹出窗口

可调参数和选择项 – 以白色文字显示在黑色背景上。数值以文本和条形图形式显示。

库 –

当当前屏幕支持时，“库（Library）”键会发光。按下此键将显示库窗口，允许存储或调用如FX单元、通道处理或输入补丁等设置。预设存储在工厂库中，用户库用于存储自定义设置。库也用于通过调用预设加载FX单元类型。

ⓘ 完整库类型列表请参见“库”章节。

菜单列表 –

短列表可直接触摸选项选择。较长列表可通过触摸拖动或高亮选项后使用触摸屏旋钮滚动浏览所有选项。某些列表项（如用户权限列表）不可选择，只能触摸拖动。

大多数弹出菜单右上角显示一个“X”，触摸它可关闭弹出窗口。

键盘 –

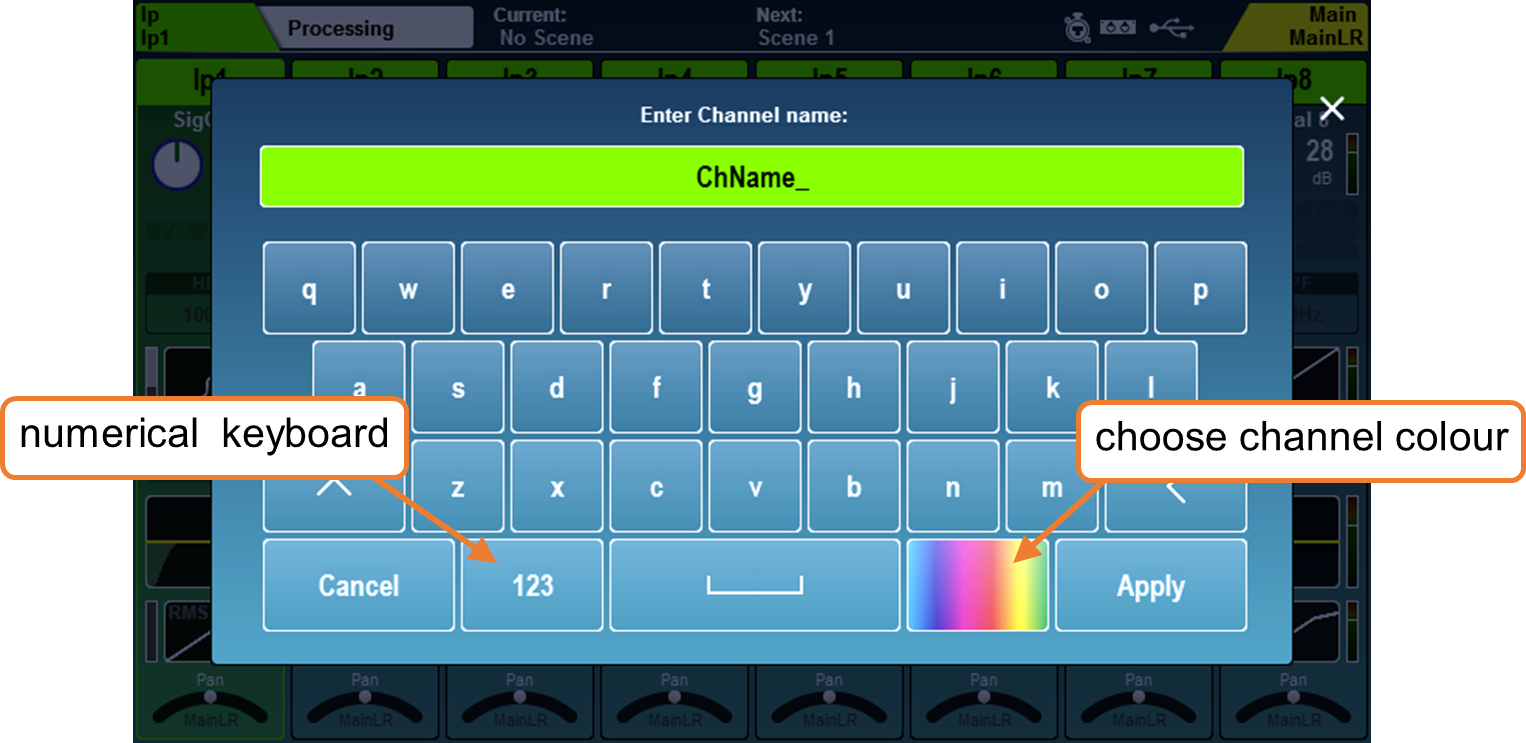

输入名称或数字时显示屏幕键盘。长按“^”（Shift）开启大写锁定。触摸“应用（Apply）”或“确定（OK）”确认名称或数字。触摸键盘右上角的“X”关闭键盘。

标准键盘带有独立数字键盘，输入十六进制字符时显示仅限十六进制的键盘。

输入通道名称时，触摸颜色按钮选择通道颜色。

确认 –

某些操作需要确认。可应用或取消更改时，屏幕上相应按钮处于激活状态。在某些情况下，会弹出包含更多信息和选项的“弹出窗口”。

屏幕标题栏

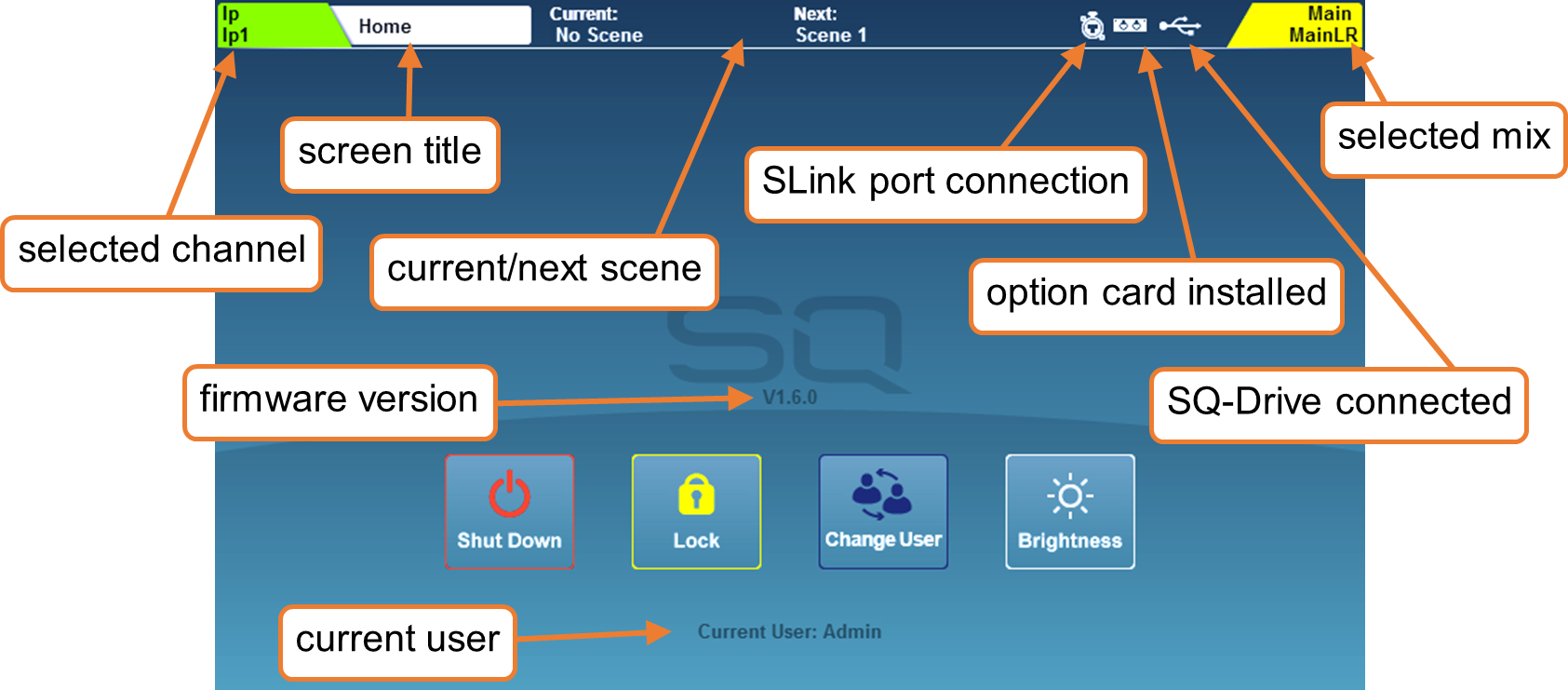

标题栏始终显示在屏幕顶部，从左至右显示以下信息：

• 当前选定的通道。
• 当前屏幕标题。
• 最后调用（当前）场景。
• 下一个将调用的场景。
• SLink端口符号（当有连接时显示）。
• 检测到错误时显示红色叉号（点击查看错误弹窗）。
• I/O端口符号（安装选项卡时显示）。
• 连接USB设备至SQ-Drive端口时显示USB符号。使用-Drive录音或播放时，显示传输符号替代。
• 当前选定的混音。

主屏幕

这是SQ开机时显示的第一个屏幕。当未选中任何通道且“处理（Processing）”或“路由（Routing）”屏幕键激活时，也会显示此屏幕。

ⓘ 在银行视图中按下“处理”或“路由”屏幕键将取消当前通道选择，直接返回主屏幕。

“关机” – 触摸以关闭SQ。

“锁定” – 触摸锁定SQ控制面板，防止调整。

“切换用户” – 触摸切换到其他活动用户。

“亮度” – 触摸直接进入SQ亮度设置。

诊断

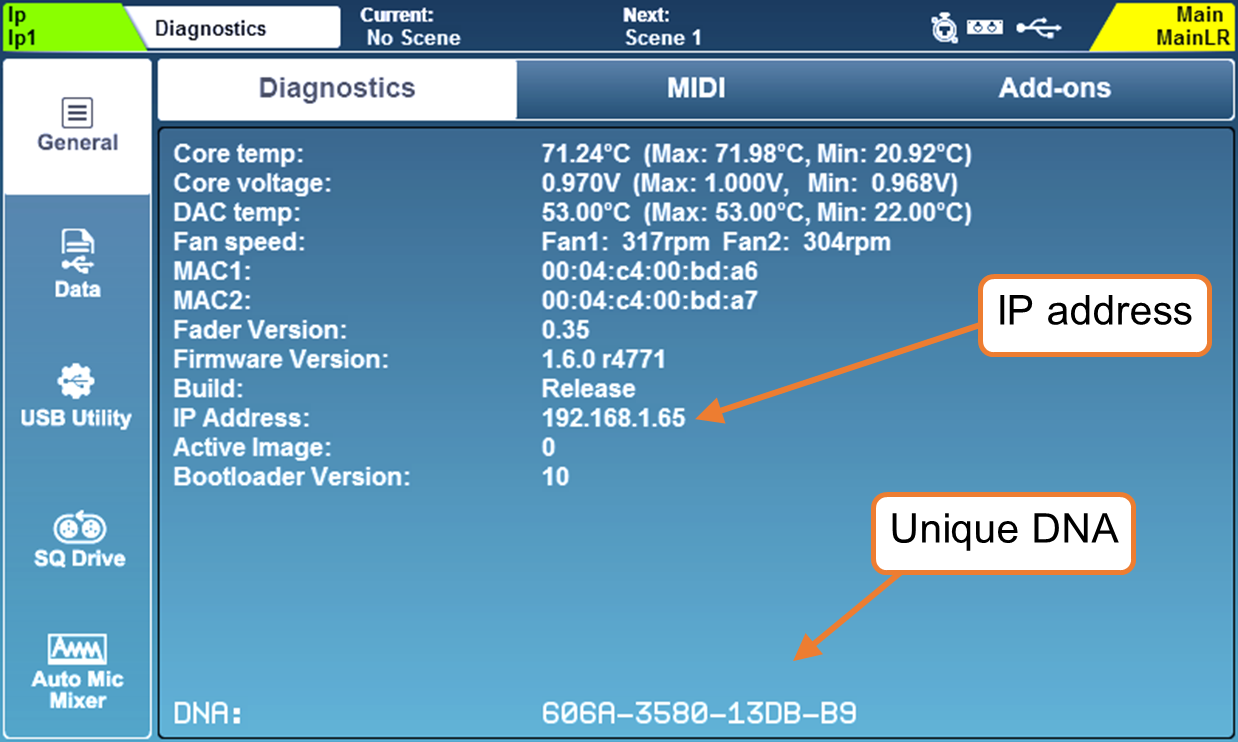

进入诊断界面，按“实用工具（Utilities）”屏幕键，触摸“常规（General）”标签。此处显示SQ的重要信息，包括用于TCP/IP连接的当前IP地址和用于注册及附加功能的唯一DNA代码。

基础工作流程概念

• 按下‘LR’，‘Mix’或‘FX’键，或从‘混音选择（Mix Select）’弹出窗口（SQ-Rack）选择混音，以在推子条或推子屏幕（SQ-Rack）上显示并调整各通道发送到所选混音的发送电平。使用图层键浏览6层推子。主推子控制所选混音/FX发送的整体发送电平。
• 通过按‘选择（Sel）’键或触摸处理、路由或推子屏幕上的通道条选择通道。物理控制现在可用于调整所选通道的参数。
• 按‘静音（Mute）’键可完全静音通道。静音键在通道静音时发光或闪烁。
• 使用‘PAFL’（推子前/后监听）键将通道路由到PAFL总线/耳机输出。
• 进入‘处理’屏幕查看所选通道的处理概览。触摸处理部分查看详细视图，再触摸屏幕参数并使用触摸屏旋钮调整。
• 设置为‘后推子（Post-Fade）’的混音发送跟随LR发送电平。要切换通道在所选混音的‘推子前（Pre-Fade）’和‘推子后（Post-Fade）’，按住‘推子前’键并使用‘选择’键（如有），或使用‘路由’屏幕。
• 要将通道分配或取消分配到当前选定混音，按住‘分配（Assign）’键并使用‘选择’键（如有），或使用‘路由’屏幕。
• 按住‘CH到所有混音（CH to All Mix）’键将在主推子条上显示当前选中通道到所有混音的发送电平。
• 按‘FX’屏幕键查看并调整FX引擎。使用‘库’键调用FX类型和预设——通过屏幕选择参数并用触摸屏旋钮调整。默认情况下，FX总线1至4发送到FX引擎1至4。FX返回通道的路由方式与输入通道相同。
• 按住‘复制（Copy）’键并按‘输入（In）’键、‘选择’键或‘混音’键复制参数或发送。按住‘粘贴（Paste）’键并按‘选择’键或混音键粘贴处理或发送分配到其他通道。按住‘重置（Reset）’键并按‘输入’键、‘选择’键或‘混音’键重置参数。
• 按‘查看（View）’键短暂显示通道条和软旋钮LCD的备选信息。多次按压查看不同信息，长按则持续显示直到松开。

SQ-Rack屏幕

SQ-Rack拥有两个独特的屏幕和两个弹出窗口。

推子 –

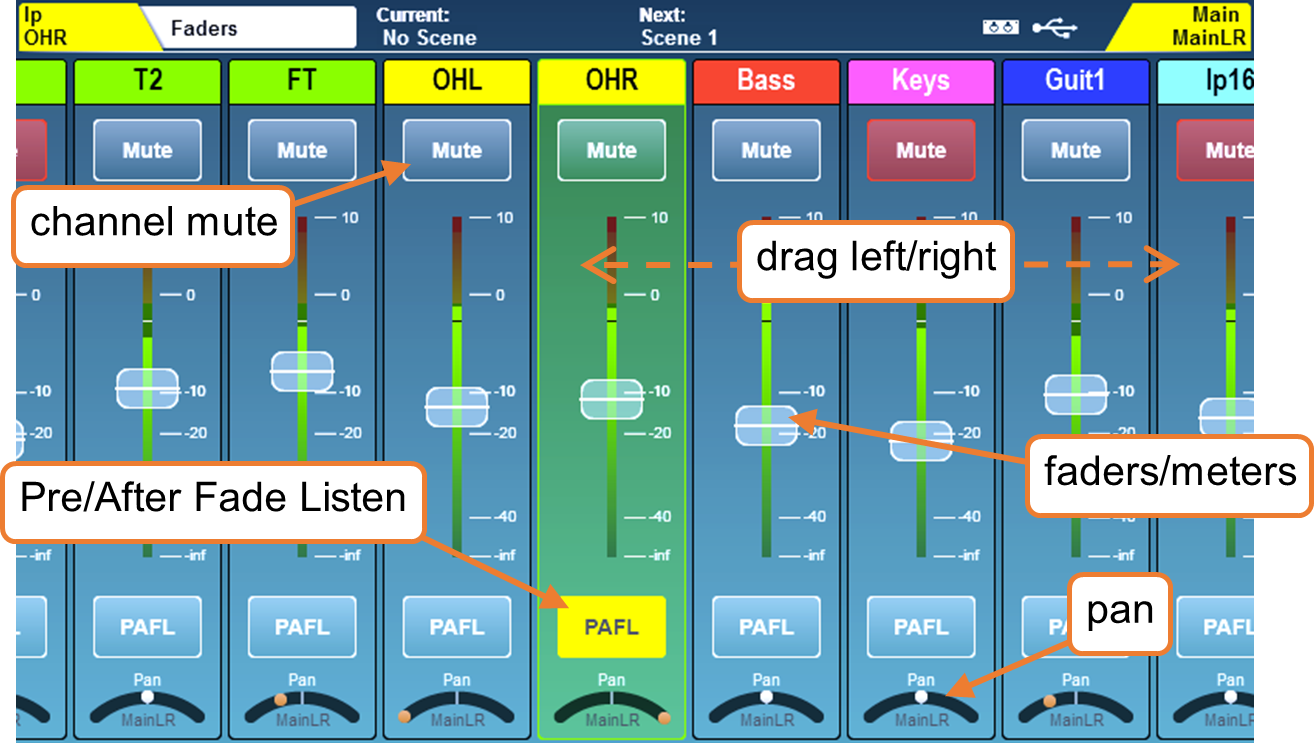

按‘推子（Faders）’屏幕键查看并调整发送电平、声像和平衡，以及PAFL通道。

• 使用屏幕左侧的‘图层’键A-F选择图层。
• 触摸并左右拖动查看每个图层最多16个通道条（加当前选定混音）。
• 触摸通道条选择通道。所选通道在推子、处理和路由屏幕间保持，软控件可设置为调整所选通道参数。
• 触摸并上下拖动推子，或触摸推子选中后用触摸屏旋钮调整发送到当前选定混音的电平。

ⓘ 使用稍后本节介绍的“选择通道条”和“选择混音”弹出窗口选择不同混音和快速导航。

ⓘ 当选择的混音非主LR时，推子屏幕背景颜色会变化。

• 触摸‘静音’按钮静音该通道。
• 触摸‘PAFL’按钮将该通道路由到PAFL总线（耳机）。
• 触摸‘声像（Pan）’或‘平衡（Bal）’控件（立体声混音时可用），使用触摸屏旋钮调整。

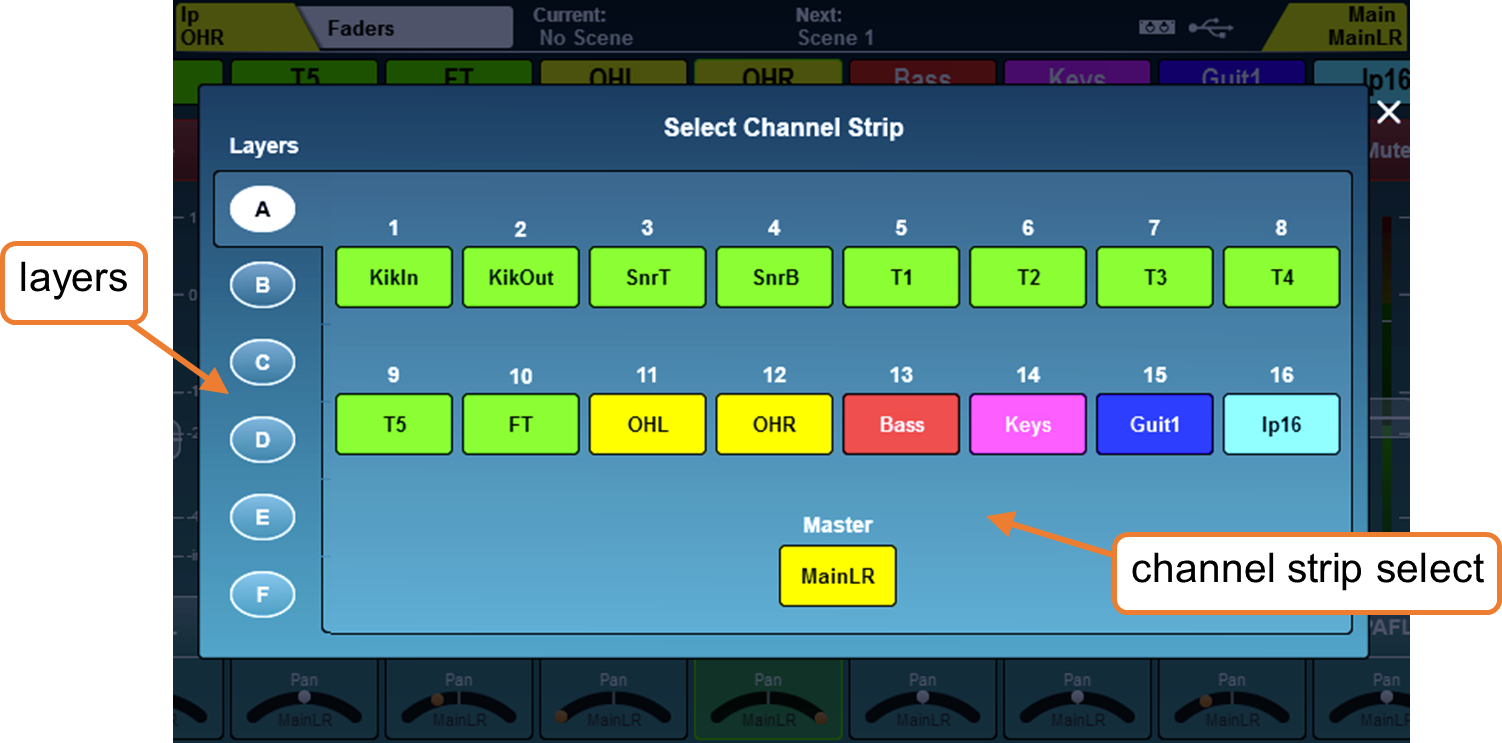

选择通道条弹出窗口 –

触摸SQ-Rack屏幕左上角的当前选中通道，显示“选择通道”弹出窗口。

• 使用物理或屏幕图层键导航。
• 触摸通道条选择通道。

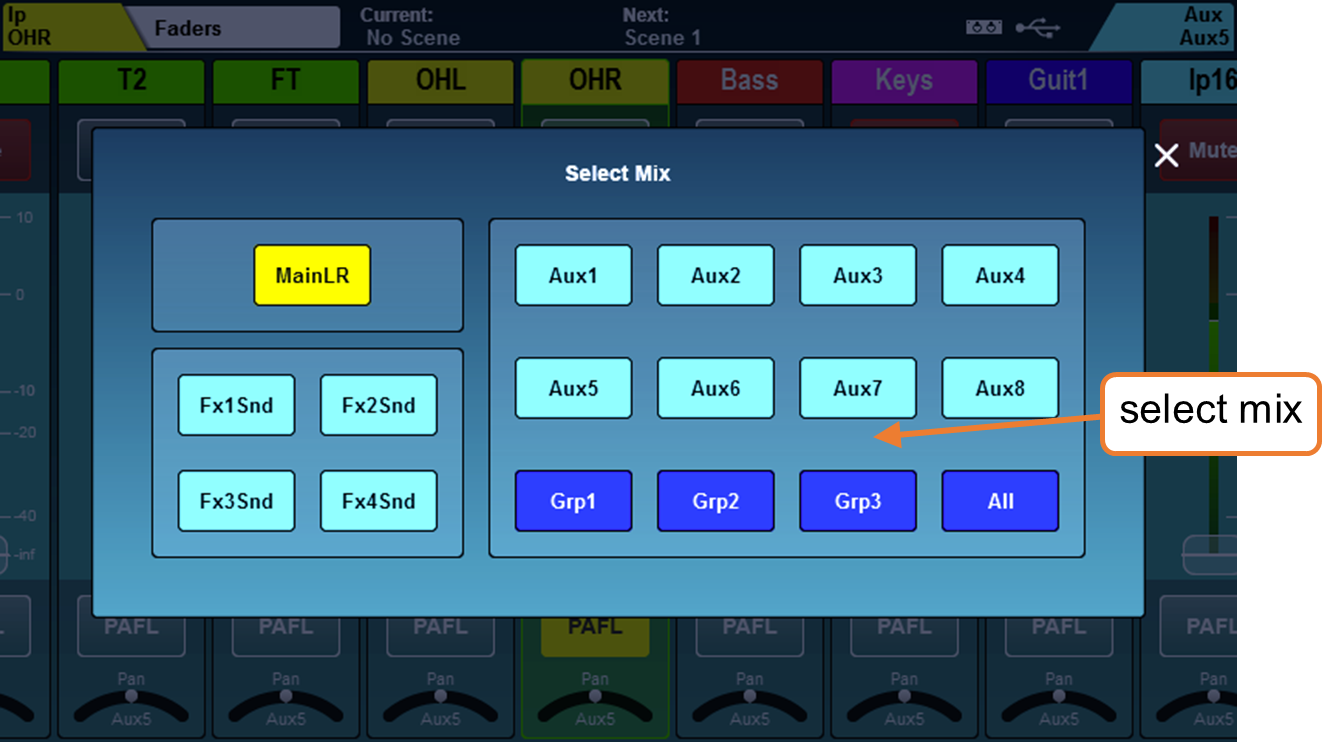

选择混音弹出窗口 –

触摸SQ-Rack屏幕右上角的当前选定混音，显示“选择混音”弹出窗口。

• 触摸混音选择它，并在推子上显示该混音的发送电平。

SQ-Control –

SQ-Control提供简化且可定制的主控台功能控制。

它包含5个“标签页”，每个标签页最多可包含48个控制“控件（Widgets）”。

所有SQ型号均提供配套的SQ-Control应用程序，应用程序的所有实例以及SQ-Rack专用的SQ-Control屏幕均显示并使用相同的控件布局。

ⓘ 所有5个标签页的布局存储在当前场景中。但默认情况下，调用场景时，SQ-Control布局的更改会被全局过滤器阻止。

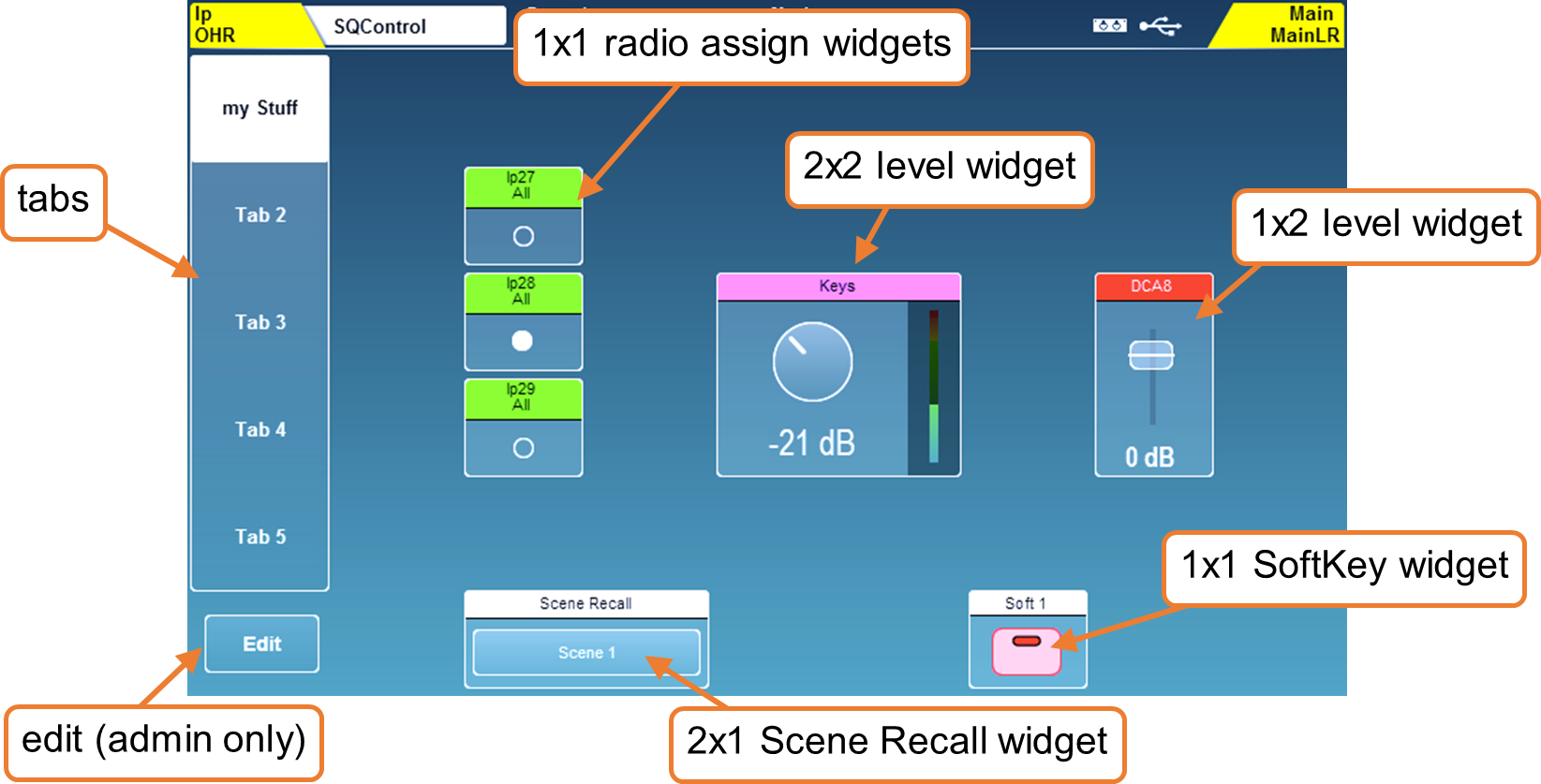

每个控件控制单一功能，根据分配的功能，可占用2x2、2x1、1x2或1x1的控件槽位。

• 触摸屏幕左侧5个标签页之一查看。
• 触摸选中任一电平、推子或旋钮控件，使用触摸屏旋钮调整。
• 触摸任一静音、分配、场景调用或软键按钮执行操作。

电平控件用于控制主通道电平（例如输入到主LR混音或混音输出电平）或从源（如输入）到目标（如混音）的发送电平。

静音控件包括通道静音、静音组和DCA静音，用于静音所有混音或输出的通道。

“标准”分配控件用于开启（分配）或关闭（未分配）信号从源到目标的传递。

单选分配控件限制每个SQ Control标签页中，每个目标（如混音）只能分配一个源（如输入通道）。实际应用中用于在特定输出间选择信号源，例如切换背景音乐或电视音频。

仪表控件显示任何输入或混音的主通道仪表。部分电平控件也包含仪表。

场景调用控件调用存储在调音台中300个场景之一。场景是调音台的存储状态，包括所有处理、路由和电平设置。

软键控件对应物理软键控件，主要用于SQ-Control应用程序。

编辑SQ-Control布局 -

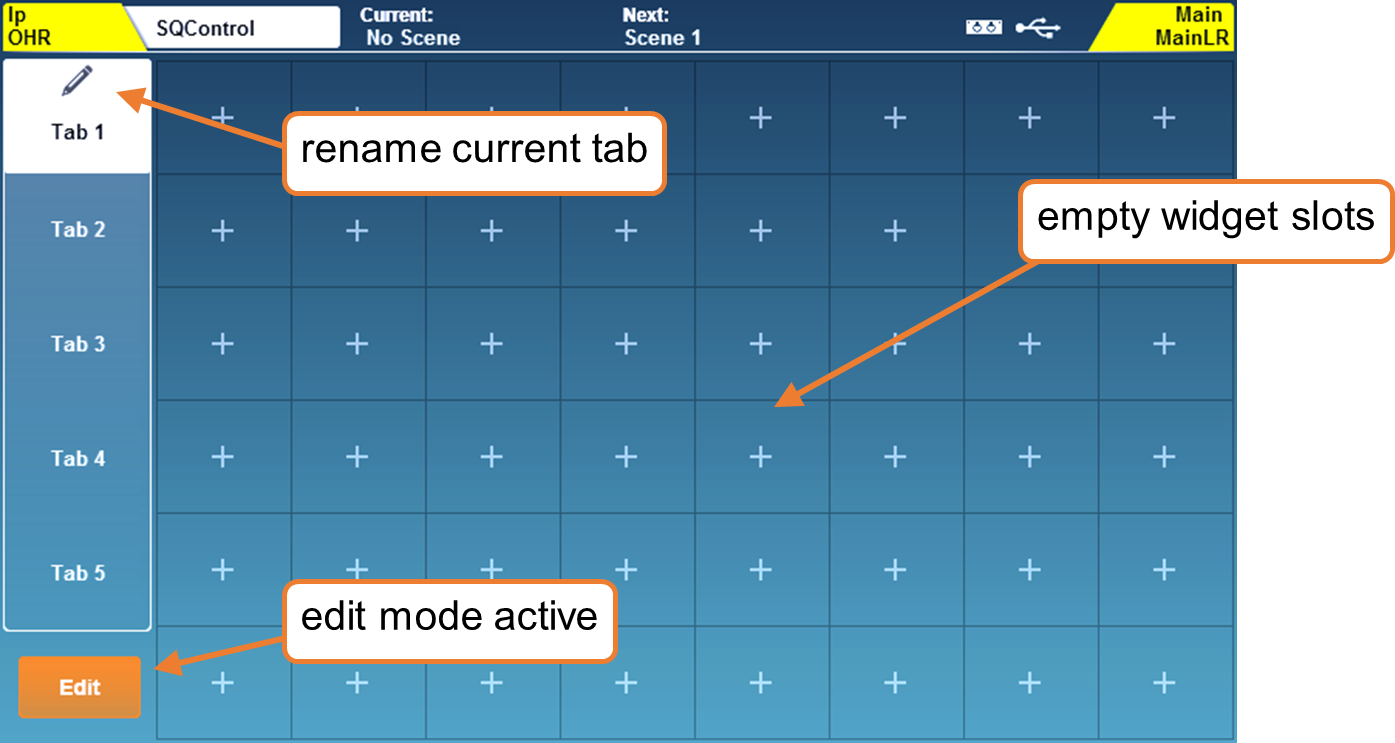

以管理员用户登录时，按‘编辑（Edit）’按钮进入或退出编辑模式。编辑时，所有空控件槽显示“+”符号。

• 触摸选中标签的名称重命名。

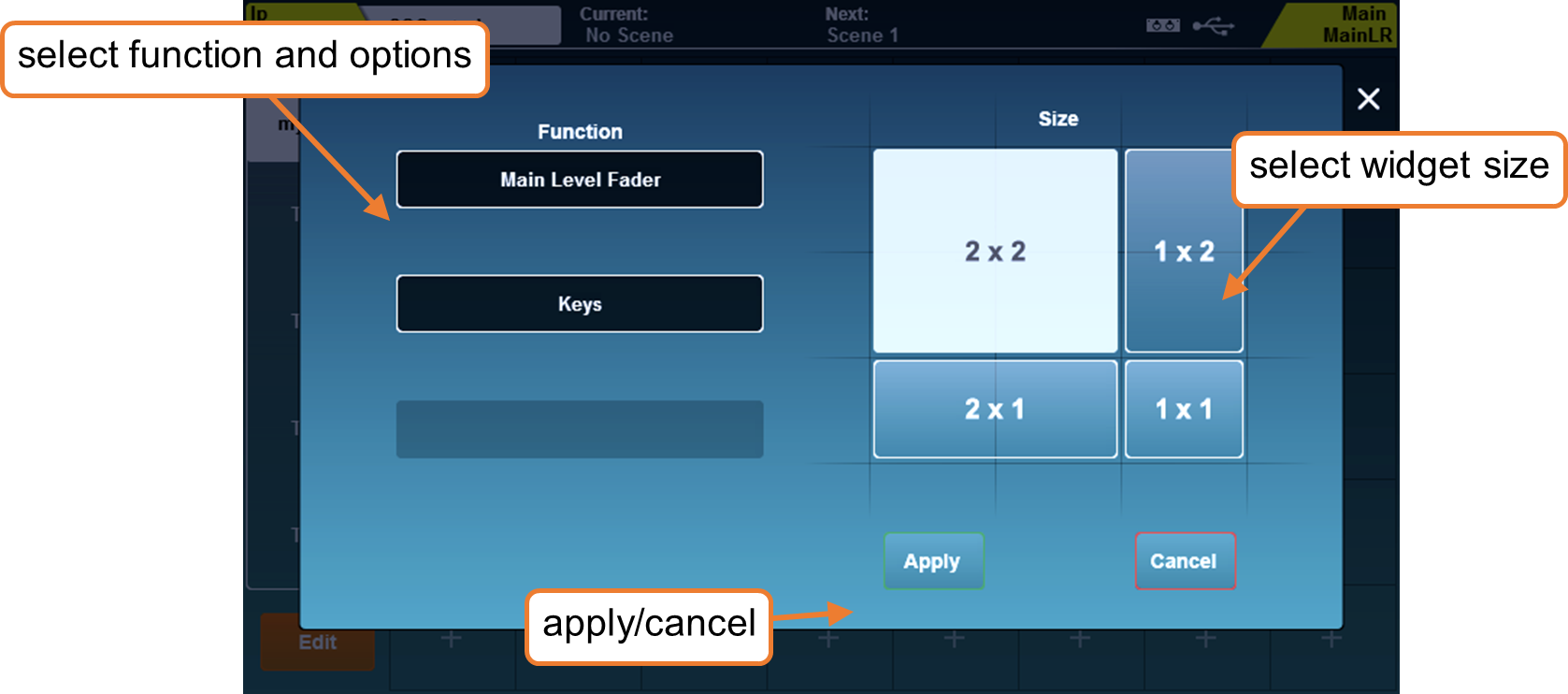

• 触摸控件槽或已有控件打开编辑弹窗。

1. 选择控件功能。
2. 选择源（通道）或次要选项。
3. 选择目标（混音）或第三选项。
4. 选择控件大小。根据功能和可用空间，并非所有大小均可选。
5. 按‘应用（Apply）’添加控件。
6. 根据需要对每个控件和标签重复操作。
