Visão Geral da Tela de Processamento
A visualização do banco exibe um dos cinco bancos por vez, cada um mostrando até oito canais de entrada, FX ou saída, assim como os Grupos de Mute e DCAs. Alterne entre os bancos usando as abas com mini faders e medidores no topo (ao usar uma tela sensível ao toque CQ-12T ou CQ-18T) ou no canto inferior esquerdo (ao usar o aplicativo CQ-MixPad).
Alterne para a Camada Personalizada, com quatro bancos personalizados, usando o botão CUSTOM no canto superior esquerdo da tela. A Camada Personalizada é configurada na tela CONFIG / CONTROL & NETWORK / Custom Layer.
As abas dos bancos exibem uma versão miniatura do fader principal para cada canal. Cada canal de entrada envia para o Main LR, o nível geral de envio de FX ou níveis gerais de saída. Se um canal estiver silenciado, a tampa do fader fica vermelha. Se o modo Escutar estiver ativo em um canal, a tampa do fader fica amarela.
Também exibido no topo da tela está a indicação de armazenamento USB e cartão SD conectados, Bluetooth ligado/desligado, Wi-Fi ligado/desligado (CQ-18T, CQ-20B).
No canto superior direito da tela estão os menus Copiar, Colar, Resetar, Quick Fire e Converter, e o botão Biblioteca.
Navegação
Toque em um canal para selecioná-lo e mostrar seu fader principal no lado direito.
ⓘ A seleção de um canal é seguida nas telas CONFIG, PROCESSAMENTO e FADER.
Toque em qualquer processamento ou no bloco de envios do canal selecionado para ver o processamento em mais detalhes e fazer ajustes.
Ao visualizar o processamento em mais detalhes, os blocos de processamento do canal se moverão para a direita, no lugar do fader do canal na visualização do banco. É então possível navegar rapidamente selecionando diferentes blocos de processamento à direita e selecionando diferentes canais no topo.
ⓘ Ao tocar em uma unidade FX que tenha sido inserida em um canal, será alternado para a tela de FX para fazer ajustes.

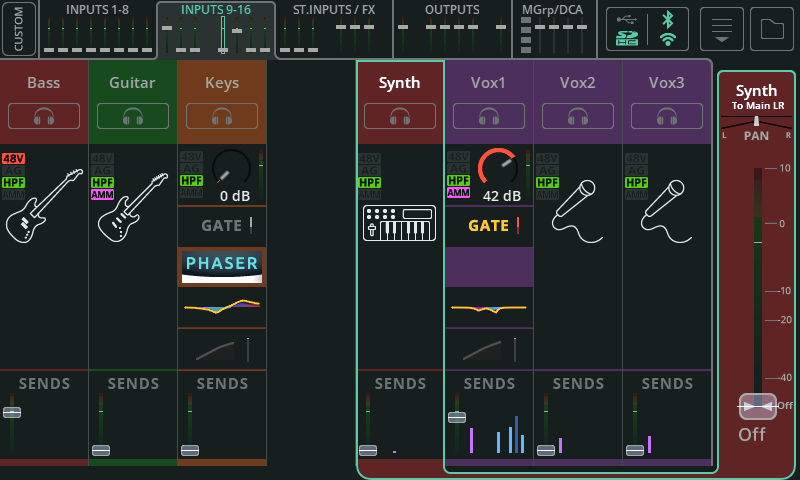

ENTRADAS (visualização do banco)
Quick Channel e diferenças do Canal Completo
Um Quick Channel mostra o ícone de Quick Channel para o Quick Channel que está sendo usado.
Um Canal Completo é mostrado como blocos de processamento separados com o caminho do sinal correndo de cima para baixo, portanto, por exemplo, o sinal passará pelo gate antes de passar pelo PEQ. Cada um desses blocos exibe informações úteis, como se o gate está aberto ou se a compressão está sendo aplicada. Se um bloco de processamento estiver desligado, ele será exibido sem cor.
Envios
Na parte inferior de cada canal de entrada está a seção ENVIOS que mostra o nível de envio para o Main LR com o medidor e fader (como nas abas do banco no topo). Também exibe níveis de envio para unidades de FX e Saídas 1-6.
ENTRADA / Quick Channels
CQ inclui Quick Channels para uma variedade de fontes de áudio comuns que fornecem uma maneira rápida e fácil de ajustar múltiplos parâmetros de processamento do canal com poucos controles. Isso permite montar a mixagem muito mais rápido do que com controles convencionais e, se for necessário mais controle, os Quick Channels podem ser convertidos em Canais Completos a qualquer momento.
Para usar um Quick Channel:
- Recupere da aba Quick da biblioteca de canais, disponível na tela CONFIG / INPUTS, ou quando estiver na visualização do banco PROCESSING / INPUTS.
- Selecione um instrumento ou estilo (quando disponível) para obter o ponto de partida perfeito.
- Ajuste os controles.
- Pronto!

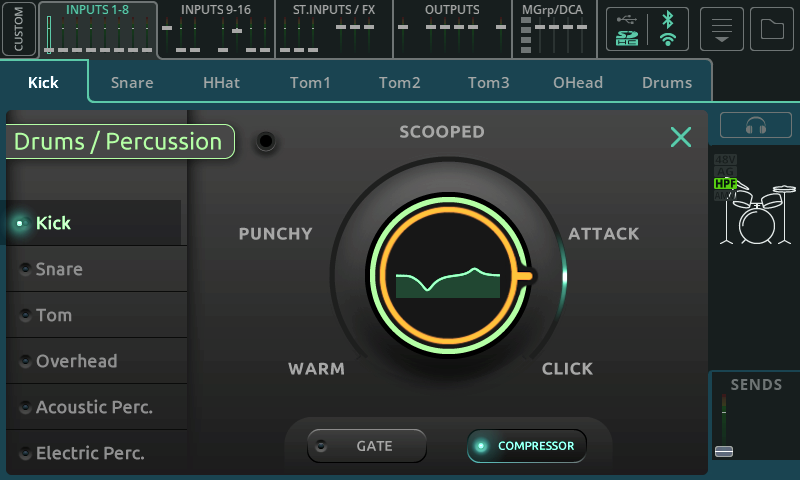

Exemplo de Quick Channel para Bateria/Percussão
Um Quick Channel de "um botão" tem tipos de instrumentos ou fontes no lado esquerdo.
Selecione uma das opções à esquerda, depois toque no grande botão principal e use o rotary touchscreen (CQ-12T, CQ-18T) ou toque e arraste (CQ-MixPad) para ajustar ao gosto.
Ative ou desative as opções Gate, Compressor ou Limitador usando os botões na parte inferior.
ⓘ Use o botão Escutar acima do ícone do Quick Channel à direita para ouvir apenas esta entrada nos fones de ouvido.

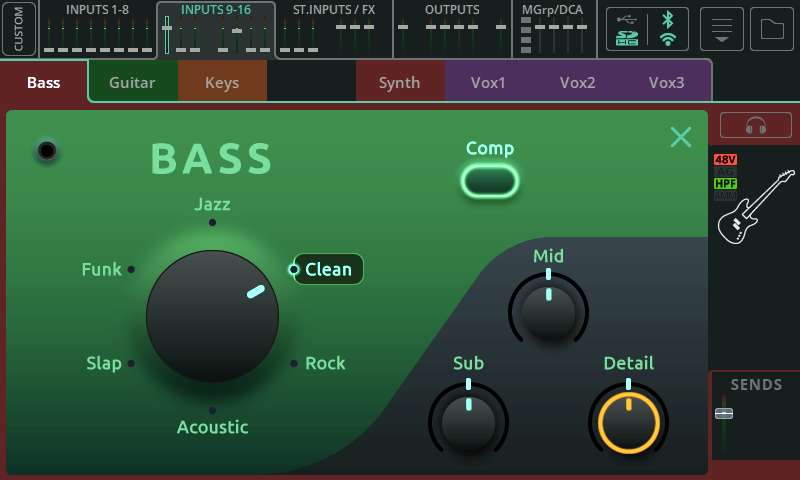

Exemplo de Quick Channel para Baixo

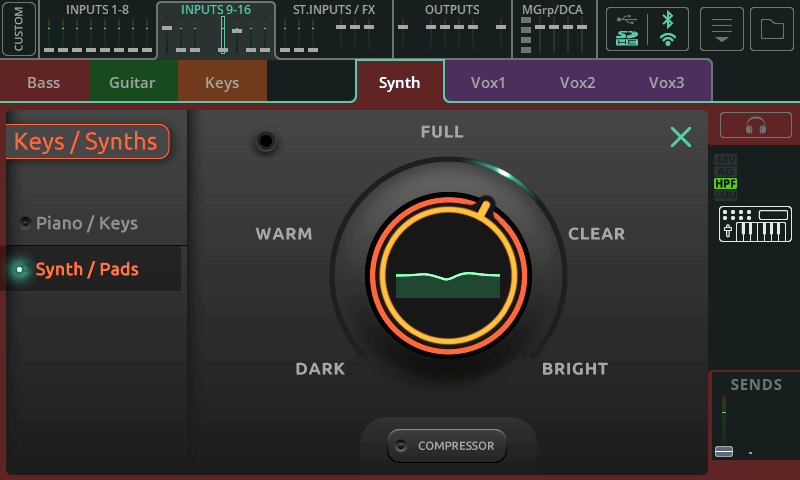

Um Quick Channel de "três botões" possui estilos ou tipos em um seletor rotativo.
Selecione uma das opções no seletor girando-o ou tocando diretamente na opção desejada.
Use os três controles no canto inferior direito para fazer ajustes.
ⓘ Note que quando um estilo está selecionado e esses controles estão na posição média (12 horas), o processamento não é plano.
Ative ou desative as opções de processamento usando os botões no topo.
ⓘ Use o botão Escutar acima do ícone do Quick Channel à direita para ouvir apenas esta entrada nos fones de ouvido.

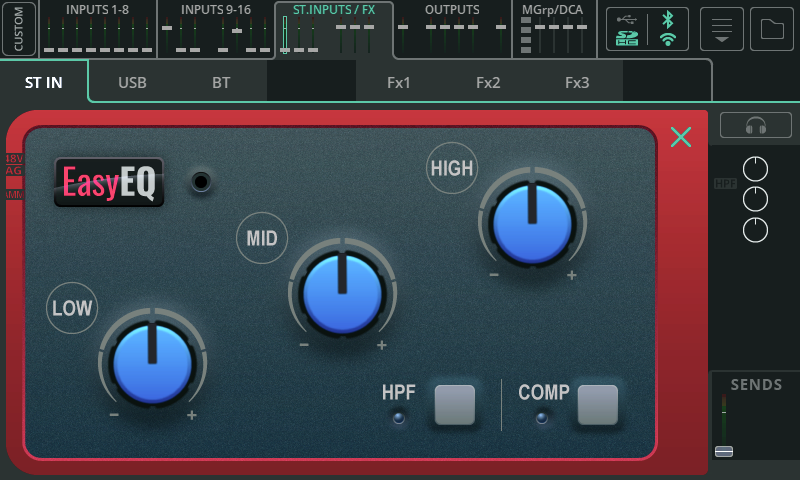

Exemplo de Quick Channel EasyEQ
O EasyEQ é um Quick Channel único que é, na verdade, um modelo do MusiQ encontrado na linha Allen & Heath ZED de mixers analógicos, com o benefício adicional de um compressor.
Low – Atenuar ou aumentar as frequências graves.
Mid – Atenuar ou aumentar as frequências médias.
High – Atenuar ou aumentar as frequências agudas.
HPF – Ativar ou desativar o filtro passa-alta
Comp – Ativar ou desativar a compressão.

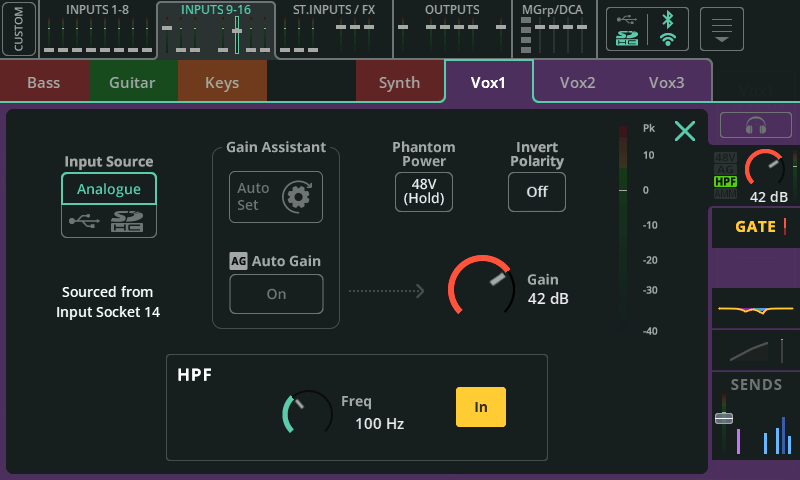

ENTRADA / Preamp
Fonte de Entrada – Selecione Analógico para obter o canal das entradas analógicas ou selecione USB/SD para obter da unidade USB e cartão SD.
A fonte atual para este canal de entrada é exibida abaixo.
ⓘ Ao reproduzir áudio multifaixa da tela HOME / RECORD / Multitrack, a fonte será o cartão SD, caso contrário será USB-B.
Gain Assistant – Toque em Auto Set e gere ruído no microfone ou com o instrumento/dispositivo conectado para definir automaticamente o ganho do pré-amplificador com base no nível do sinal recebido na entrada. Ative Auto Gain para reduzir automaticamente o ganho do pré-amplificador e evitar clipagem se forem detectados níveis altos.
Phantom Power – Toque e segure para ativar +48V na entrada XLR (necessário para microfones condensadores e DI boxes ativos).
ⓘ A alimentação phantom é fornecida apenas via conexão XLR. Não é enviada para a conexão ¼” TRS do conector Combi.
Inverter Polaridade – Inverte a polaridade do sinal. Frequentemente usado quando múltiplos microfones são usados na mesma fonte (ex.: topo e parte inferior da caixa da bateria)
Ganho – Ajuste manualmente o ganho para o sinal de entrada.
Trim – Ajuste digital de nível, disponível em entradas de linha estéreo e quando a fonte de entrada está definida como digital (USB/SD).
ⓘ Gain Assistant, Ganho e Phantom Power estão disponíveis apenas em fontes de entrada analógicas.
Nível – Exibe o nível de entrada após o pré-amplificador (pré-processamento).
HPF
O filtro passa-alta deixa passar áudio acima de uma frequência definida enquanto corta frequências mais baixas. É comumente usado onde as frequências graves são indesejadas (ex.: ruído de manuseio do microfone, ruído de trânsito ou zumbido de fundo baixo) ou quando não contribui para a mixagem (ex.: fontes predominantemente médias ou agudas como voz, guitarra ou pratos).
Freq – Ajusta a frequência do filtro passa-alta. Quando o HPF está ativado, todas as frequências acima desta configuração passarão enquanto as abaixo serão atenuadas.
In/Out – Ativa ou desativa o HPF.

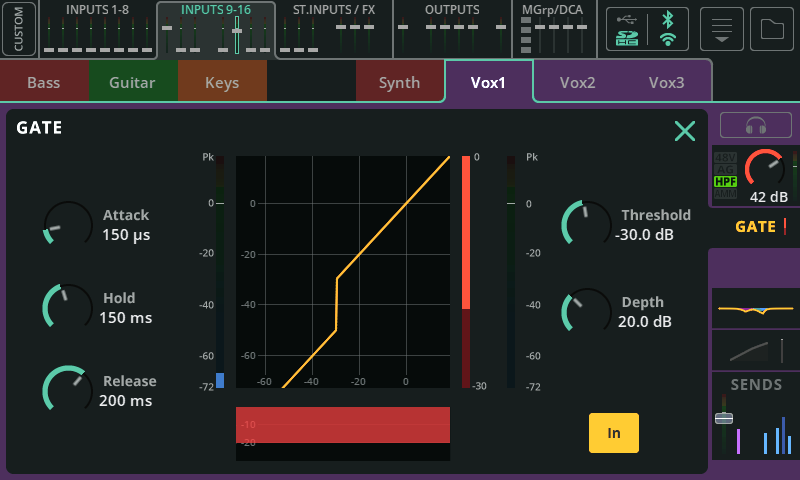

ENTRADA / Gate
Um Gate permite a passagem do sinal desejado e atenua o sinal indesejado. Tem vários usos, incluindo remoção de zumbido de um instrumento ocioso ou evitar ouvir a caixa através do microfone do tom quando apenas a caixa está sendo tocada.
Attack – Ajusta o tempo que o Gate leva para abrir uma vez que o sinal ultrapassa o limiar.
Hold – Ajusta o tempo que o Gate permanece aberto após o sinal cair abaixo do limiar.
Release – Ajusta o tempo que o Gate leva para fechar completamente após o sinal cair abaixo do limiar e o tempo de hold expirar.
Threshold – Ajusta o nível em que o Gate é acionado para abrir.
Depth – Ajusta a quantidade que o sinal é reduzido quando o gate está completamente fechado.
In/Out – Ativa ou desativa o Gate.

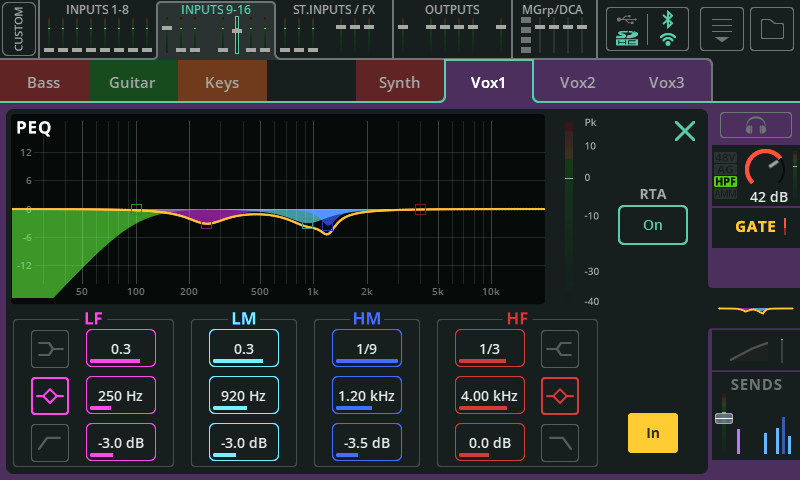

ENTRADA / PEQ
O equalizador paramétrico de 4 bandas permite ajustes no timbre do sinal cortando ou aumentando em torno de diferentes frequências.
Tipo – As bandas LF e HF incluem opções para Shelf, Bell ou HPF/LPF.
Largura – Ajusta a quantidade que as frequências ao redor da frequência central são afetadas.
Frequência – Seleciona a frequência central para ajuste.
Ganho – Atenua ou aumenta a frequência central selecionada em até +/- 15dB.
RTA – Exibe o analisador em tempo real atrás do PEQ.
In/Out – Ativa ou desativa o PEQ.

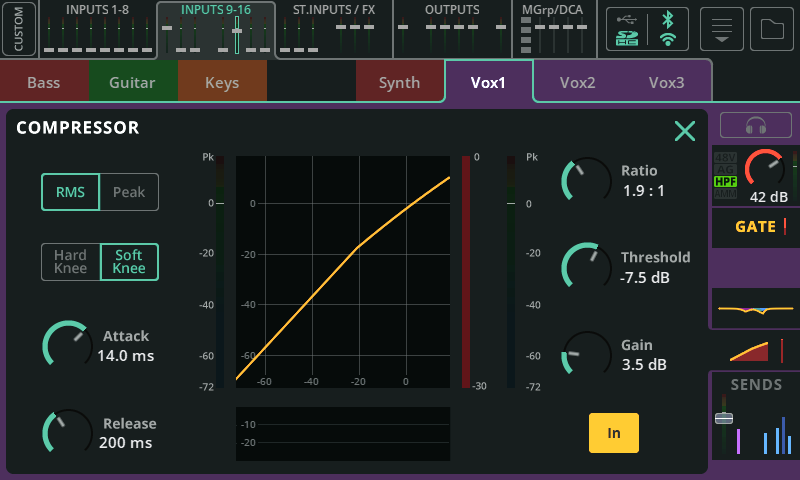

ENTRADA / Compressor
Um compressor é usado para controlar e reduzir a faixa dinâmica do sinal.
RMS/Peak – A compressão é acionada pelo nível RMS (média curta) ou Peak (instantâneo) do sinal.
Hard/Soft Knee – Com hard knee, a compressão começa a agir apenas quando o limiar é alcançado. Com soft knee, a compressão começa a agir antes, mas de forma mais gradual.
Attack – Ajusta o tempo que a compressão leva para agir após o sinal atingir o limiar. Defina um tempo maior para permitir a passagem de transientes e comprimir apenas o corpo do som, defina um tempo menor para achatar o sinal e domar picos.
Release – Ajusta o tempo que o compressor leva para parar de comprimir após o sinal cair abaixo do limiar.
Ratio – A relação do sinal de entrada para o sinal comprimido quando a compressão está ativa. Por exemplo, quando ajustado para 3:1 e comprimindo, cada aumento de 3dB no nível de entrada resultará em apenas 1dB de aumento no nível de saída.
Threshold – Ajusta o nível de entrada no qual a compressão estará ativa.
Ganho – Use para compensar a atenuação resultante do sinal.
In/Out – Ativa ou desativa o compressor.

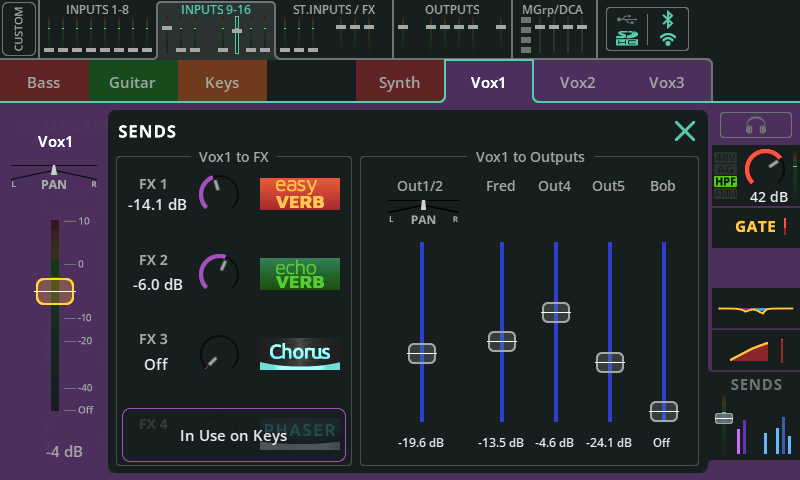

ENTRADA / Envios
A seção ENVIOS mostra todos os níveis de envio de um canal de entrada ou FX para todos os destinos possíveis.
Entrada para Main LR / Pan – Ajusta o nível de envio e a posição estéreo do canal selecionado para o Main LR. Este também é o fader mostrado nas abas do banco no topo das telas PROCESSING e FADER, na visualização do banco com o canal selecionado, e na tela FADER quando Enviar para está definido como Main LR.
Entrada para FX – Ajusta o nível de envio do canal para unidades compartilhadas de FX.
ⓘ Envios para FX compartilhados são pós-fader e são afetados pelo nível do fader Entrada para Main LR, assim como por quaisquer ajustes de DCA no nível.
Entrada para Saídas / Pan – Ajusta o nível de envio do canal para as Saídas.
ⓘ Envios para Saídas podem ser definidos como pré-fader ou pós-fader na tela CONFIG / OUTPUTS.
ⓘ O pan aparece quando as Saídas foram vinculadas em estéreo e pode ser ajustado quando Seguir Pan Main LR está definido como ‘Off’ na tela CONFIG / OUTPUTS.

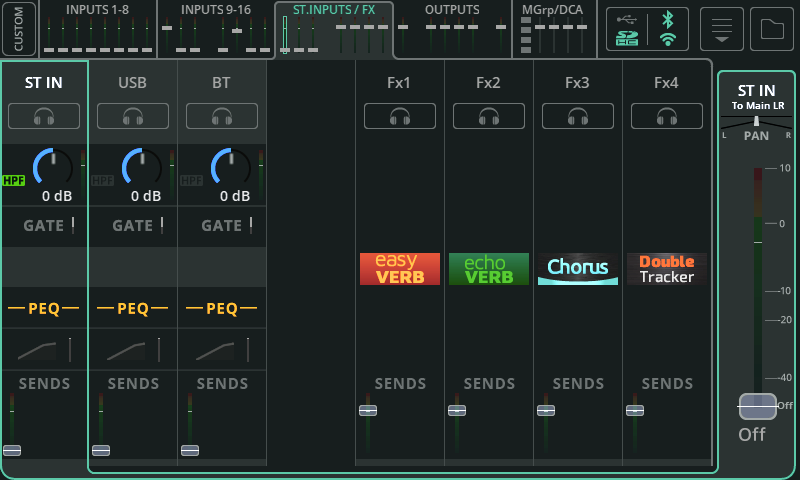

ENTRADAS ESTÉREO / FX (visualização do banco)
Este banco inclui três (CQ-12T, CQ-18T) ou quatro (CQ-20B) entradas estéreo. São canais estéreo dedicados para
- Entradas de linha estéreo
- Canal USB estéreo, que pode ser usado como retorno de um DAW ou para reprodução de áudio estéreo de armazenamento USB
- A entrada de áudio Bluetooth
Funcionam da mesma forma que todos os outros canais de entrada e têm todas as mesmas opções de processamento disponíveis.
Também neste banco há até dois (CQ-12T) ou quatro (CQ-18T, CQ-20B) canais estéreo de FX.
Use a seção ENVIOS nestes canais para escolher para onde o sinal úmido/afetado da unidade de FX é enviado. Por exemplo, para ouvir reverberação em um monitor, ou encadear uma unidade de FX em outra.

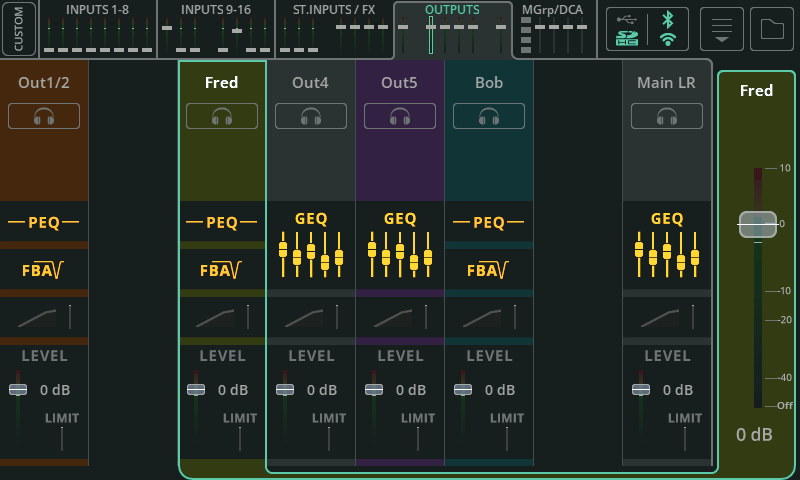

SAÍDAS (visualização do banco)
O banco de Saídas inclui as seis Saídas e os canais de processamento Main LR.
O processamento de saída é um pouco diferente do processamento de entrada e também depende do tipo de EQ definido por saída na tela CONFIG / OUTPUTS.
Como no processamento de entrada, o fluxo do sinal vai de cima para baixo e tocar em qualquer saída a selecionará e mostrará seu fader principal (nível de saída) no lado direito.

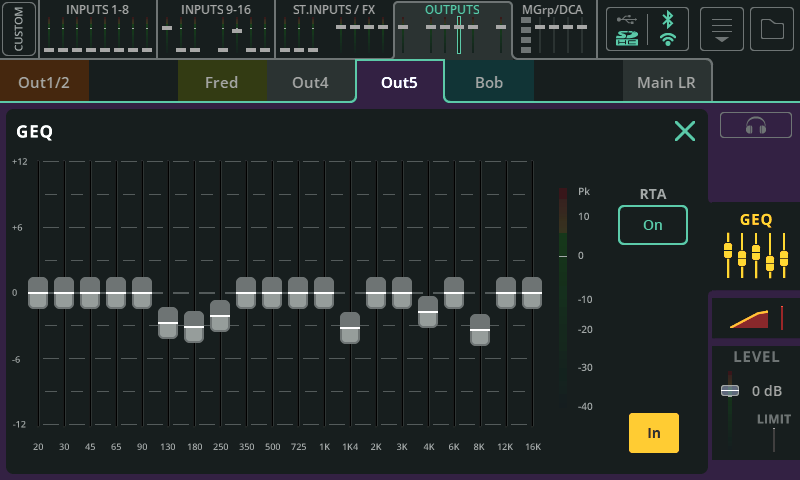

SAÍDA / GEQ
Um GEQ é usado para cortar ou aumentar frequências específicas no sinal.
Fader – Toque e arraste ou selecione uma banda e use o rotary touchscreen (CQ-12T, CQ-18T) para cortar ou aumentar em até 12dB.
RTA – Ative esta opção para ver um analisador em tempo real no GEQ.
In/Out – Ativa ou desativa o GEQ.

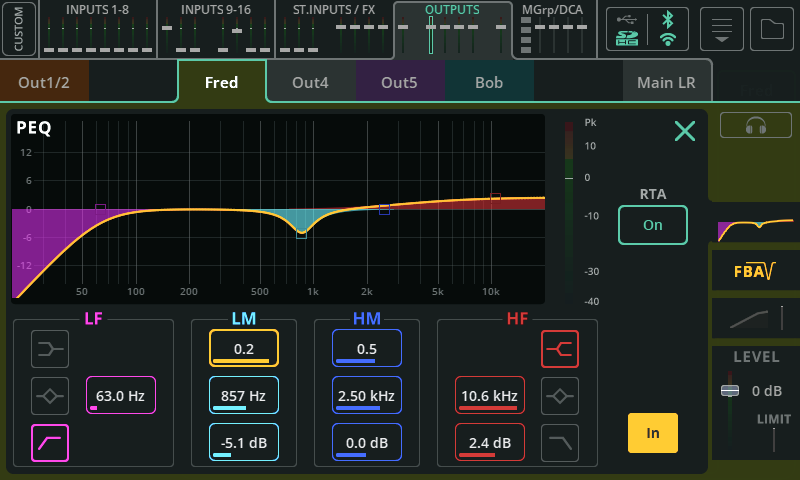

SAÍDA / PEQ
O equalizador paramétrico de 4 bandas permite ajustes no timbre do sinal cortando ou aumentando em torno de diferentes frequências.
Tipo – As bandas LF e HF incluem opções para Shelf, Bell ou HPF/LPF.
Largura – Ajusta a quantidade que as frequências ao redor da frequência central são afetadas.
Frequência – Seleciona a frequência central para ajuste.
Ganho – Atenua ou aumenta a frequência central selecionada em até +/- 15dB
RTA – Exibe o analisador em tempo real atrás do PEQ.
In/Out – Ativa ou desativa o PEQ.
SAÍDA / FBA

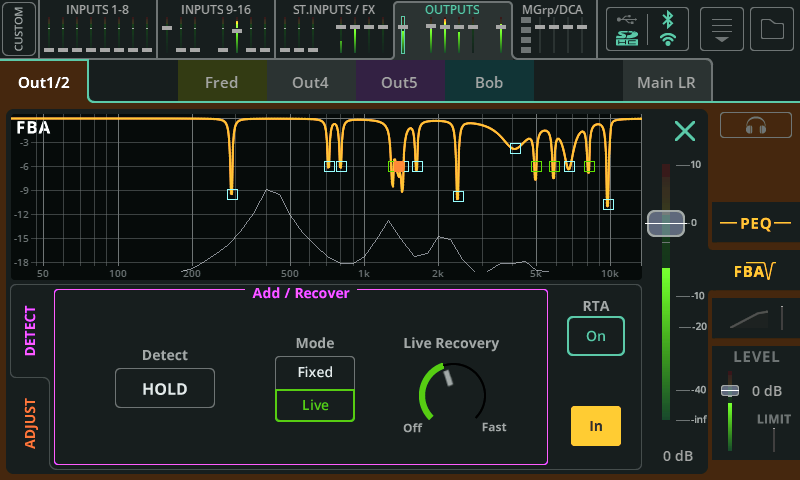

Detectar
O Feedback Assistant detecta realimentação e aplica filtros estreitos para evitá-la.
Detectar – Desative a caixa ‘HOLD’ para começar a detectar frequências de realimentação; Ative a caixa ‘HOLD’ para pausar a detecção de frequências de realimentação.
Modo – Selecione se o próximo filtro a ser adicionado (quando a realimentação for detectada) estará no modo Fixo ou Ao Vivo.
Recuperação Ao Vivo – Ajusta a velocidade com que os filtros Ao Vivo estão se recuperando. Pode ser definido como ‘Off’ para congelar temporariamente os filtros ao vivo.
RTA – Ative esta opção para ver um analisador em tempo real no gráfico do FBA.
In/Out – Selecione para ativar ou desativar o Feedback Assistant.

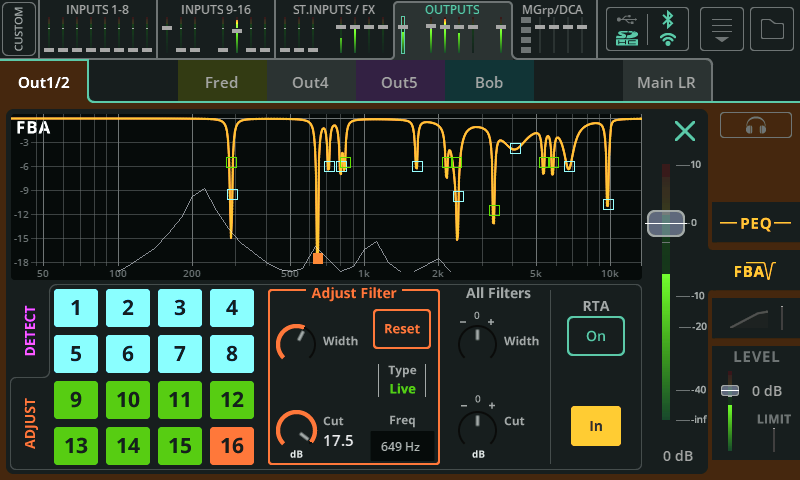

Ajustar
Cada caixa à esquerda representa um dos 16 filtros totais.
Azul – Filtros em modo fixo.
Verde – Filtros em modo ao vivo.
Laranja – Filtro atualmente selecionado.
Toque em uma caixa ou em um ponto no gráfico para selecionar um filtro para ajuste.
Ajustar Filtro – Faça ajustes de largura e corte no filtro selecionado. Selecione ‘Reset’ para remover o filtro e torná-lo disponível para uso pelo detector.
Todos os Filtros – Ajuste a largura e o corte para todos os filtros ativos de uma vez.
ⓘ Para resetar todos os filtros, use a opção reset no menu suspenso no canto superior direito da tela.
Modos de Filtro
Filtros fixos permanecem no lugar até serem manualmente deletados, o FBA ser completamente resetado, ou se o Feedback Assistant ‘roubar’ eles. Até 12 dos 16 filtros podem estar em modo fixo, sempre deixando 4 para uso no modo ao vivo.
Filtros ao vivo se recuperam ao longo do tempo e, uma vez totalmente recuperados, voltarão a ser filtros não usados. Podem ser deletados individualmente ou com um reset completo do FBA. Todos os 16 filtros podem ser usados no modo ao vivo.
Reutilização automática de filtros
Quando todos os filtros já estão em uso, mas uma nova frequência de realimentação é detectada, o Feedback Assistant pode reutilizar ou ‘roubar’ um filtro existente, usando lógica para decidir o melhor resultado possível, ou seja, a menor quantidade de realimentação.
Note que filtros em modo ao vivo só podem roubar outros filtros que já estejam no modo ao vivo e filtros em modo fixo podem roubar quaisquer filtros.
Ao ligar
Cada vez que o CQ é ligado, todas as instâncias do Feedback Assistant são definidas para um estado ‘pré-show’. Os filtros fixos, a configuração de Recuperação Ao Vivo, as configurações de ‘Todos os Filtros’ e o estado In/Out são lembrados do último desligamento. Qualquer filtro ao vivo terá sido removido. Detect Hold está ativo. O modo está definido para ‘Fixo’.
Copiar/Colar
Copiar e colar inclui todos os filtros e configurações (ex.: Recuperação Ao Vivo). Isso significa que, ao colar para outra saída (ou de volta para a mesma saída), o estado do FBA será exatamente o mesmo.
Armazenar/Recuperar
Ao usar a Biblioteca FBA, filtros ao vivo não são armazenados nem recuperados. Todos os filtros fixos, a configuração de Recuperação Ao Vivo, as configurações de ‘Todos os Filtros’ e o estado In/Out são armazenados e podem ser recuperados.
Cena mudanças
As mudanças de Cena não afetam diretamente as configurações do Feedback Assistant, mas geralmente alteram níveis e processamento, o que pode afetar quais frequências têm maior probabilidade de realimentar.

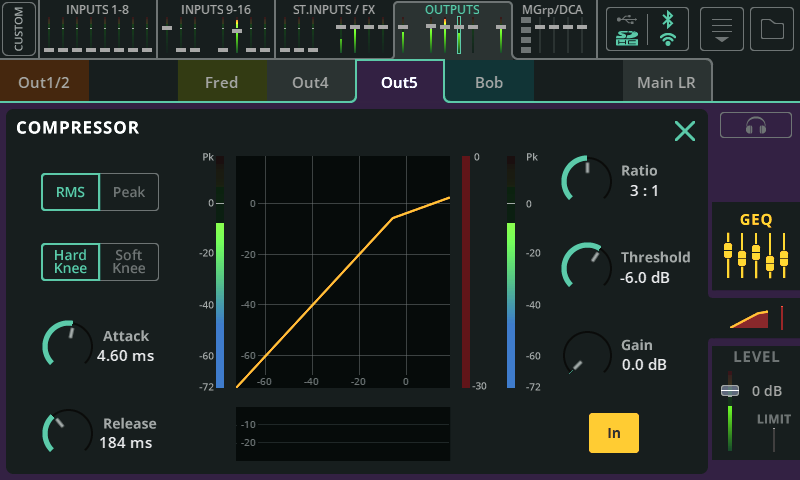

SAÍDA / Compressor
Um compressor é usado para controlar e reduzir a faixa dinâmica do sinal.
RMS/Peak – A compressão é acionada pelo nível RMS (média curta) ou Peak (instantâneo) do sinal.
Hard/Soft Knee – Com hard knee, a compressão começa a agir apenas quando o limiar é alcançado. Com soft knee, a compressão começa a agir antes, mas de forma mais gradual.
Attack – Ajusta o tempo que a compressão leva para agir após o sinal atingir o limiar. Defina um tempo maior para permitir a passagem de transientes e comprimir apenas o corpo do som, defina um tempo menor para achatar o sinal e domar picos.
Release – Ajusta o tempo que o compressor leva para parar de comprimir após o sinal cair abaixo do limiar.
Ratio – A relação do sinal de entrada para o sinal comprimido quando a compressão está ativa. Por exemplo, quando ajustado para 3:1 e comprimindo, cada aumento de 3dB no nível de entrada resultará em apenas 1dB de aumento no nível de saída.
Threshold – Ajusta o nível de entrada no qual a compressão estará ativa.
Ganho – Use para compensar a atenuação resultante do sinal.
In/Out – Ativa ou desativa o compressor.

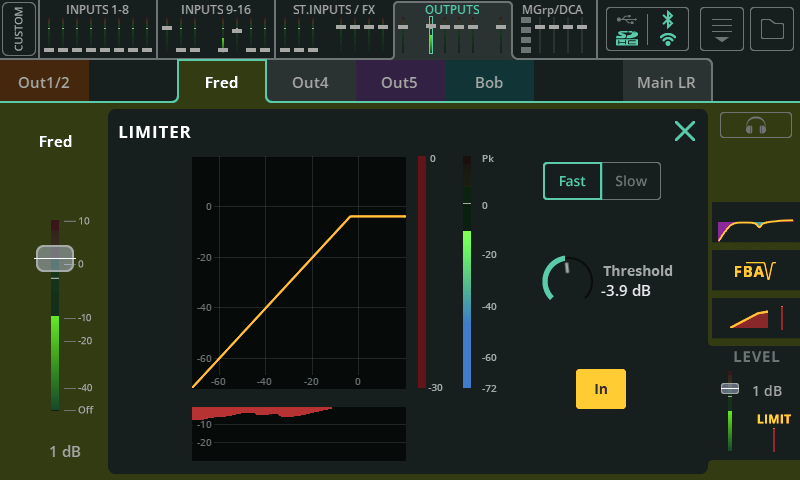

SAÍDA / NÍVEL e LIMITADOR
Um limitador funciona como um compressor muito rápido com uma relação de compressão infinita:1 e limita o nível de saída ao que for definido pelo limiar.
No CQ, o limitador é aplicado pós-fader, o que significa que pode ser configurado para uso em uma saída para monitoramento e evitar que o nível de saída ultrapasse um valor definido, mesmo que o fader de nível de saída seja ajustado por um músico usando o CQ4You, por exemplo.
Rápido/Lento – Selecione a velocidade do Limitador no sinal.
Threshold – Defina o nível em que o limitador será acionado (efetivamente o nível máximo de saída).
In/Out – Ativa ou desativa o limitador.

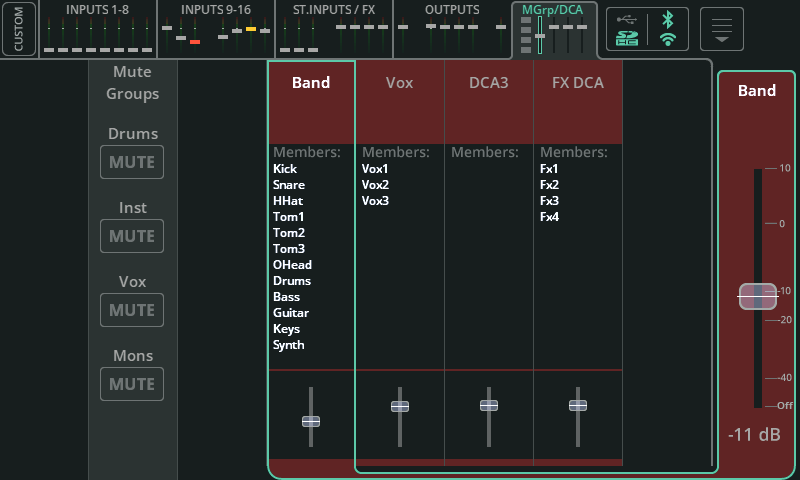

MGrp/DCA
A aba do banco MGrp/DCA está sempre acessível, mesmo quando a Camada Personalizada está ativa. Inclui controles para todos os quatro Grupos de Mute e todos os quatro DCAs (Amplificadores Controlados Digitalmente).
ⓘ Atribua canais a Grupos de Mute e DCAs nas telas CONFIG / CONTROL & NETWORK / Mute Groups e CONFIG / CONTROL & NETWORK / DCAs.
Grupos de Mute – Todos os quatro botões MUTE dos Grupos de Mute em uma única faixa. Quando algum membro do Grupo de Mute não está silenciado, o botão aparece como Desligado (cinza) e pressioná-lo silenciará todos os membros. Quando todos os membros estão silenciados, aparece como Ligado (vermelho) e pressioná-lo ativará o som de todos os membros.
DCA 1-4 – Os membros atuais do DCA são listados. Selecione um DCA para mostrar e ajustar o fader do DCA no lado direito. O nível real de envio é calculado como o valor do fader de nível individual, somado ao valor do fader do DCA. Isso é indicado com duas setas (▷◁) no fader de nível principal individual de qualquer canal em um DCA.
