Informações Importantes

Segurança

Antes de ligar o CQ, leia a folha de instruções de segurança
(004-1511-01 ou 004-1512-01) fornecida com a unidade. Para sua própria segurança e a do operador, equipe técnica e artistas, siga todas as instruções e atente para todos os avisos incluídos nestes documentos e aqueles impressos diretamente no equipamento.

Ventilação

Não obstrua nenhuma das aberturas de ventilação durante o uso. Uma ventilação adequada é especialmente necessária para o ventilador de refrigeração localizado na parte inferior do CQ-18T e CQ-12T, e na lateral do CQ-20B.

Atualizações deste guia do usuário

Este guia do usuário é destinado a ser usado e distribuído em formato digital; pode ser atualizado a qualquer momento. Sempre certifique-se de estar consultando a versão mais recente que corresponda à versão do firmware em uso, e evite imprimir uma cópia sempre que possível.

Registro

Para receber informações sobre atualizações, o firmware mais recente e novos lançamentos da linha CQ, registre seu CQ em https://www.allen-heath.com/resources/

Suporte

Para suporte adicional com o CQ, visite support.allen-heath.com, ou entre em contato com seu distribuidor local.

Marcas Registradas e Logos

SD e SDHC são marcas registradas da SD-3C LLC.

Atualizações de firmware e aplicativos

Visite www.allen-heath.com/myCQ para obter a versão mais recente do firmware e certifique-se de estar registrado para receber notificações sobre futuras atualizações.

O firmware no CQ e todas as versões do aplicativo devem ter o mesmo número de versão principal. Este é o dois primeiros dígitos de cada número de versão.

Firmware V1.1.3 e App V1.1.5 = compatível
Firmware V1.1.3 e App V1.2.3 = não compatível

Introdução

Bem-vindo ao Guia do Usuário do CQ.

CQ é uma linha de mixers de áudio digital portáteis e independentes que utilizam processamento a 96kHz e incluem assistentes e ferramentas projetadas para serem usadas por usuários técnicos e não técnicos.

Há 3 modelos na linha, dois com controle manual, e todos podem ser controlados remotamente. Todos possuem um conjunto semelhante de recursos e especificações, com diferenças em I/O, número de canais e opções de controle.

Os diferentes modelos

Entradas Mic/Linha	5x XLR 5x ‘Combi’ XLR/TRS	8x XLR 8x ‘Combi’ XLR/ TRS	8x XLR 8x ‘Combi’ XLR/ TRS
Entradas de Linha Estéreo	1 (2x TRS Balanceados)	1 (2x TRS Balanceados)	2 (4x TRS Balanceados)
Saídas Principais	2x XLR	2x XLR	2x XLR
Saídas Monitor/Aux	6x Mono TRS Balanceado	6x Mono TRS Balanceado	6x Mono XLR Balanceado
Saídas para Fones de Ouvido	1x ¼” TRS	2x ¼” TRS	1x ¼” TRS
Tela Touchscreen	7” Multi-Touch	7” Multi-Touch	-
SoftKeys	3	3	-
Rotativos Soft/Smart	-	3	-
FX Engines	2	4	4

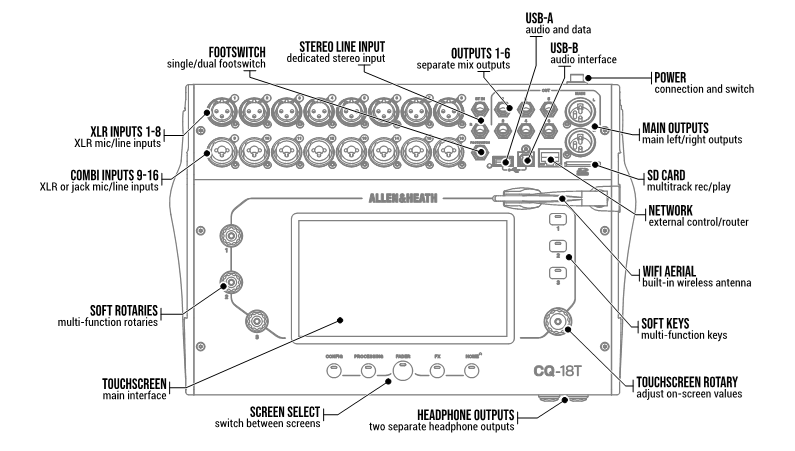

CQ-18T Visão Geral do Hardware

CQ-12T Visão Geral do Hardware

CQ-20B Visão Geral do Hardware

Imagens e exemplos neste guia

Este guia utiliza capturas de tela do CQ-18T, que inclui todos os recursos do CQ-12T e mais.

CQ-MixPad, usado para controlar todos os modelos, possui uma interface de usuário quase idêntica com algumas diferenças no layout (listadas na seção CQ-MixPad deste guia), por isso não é mostrado adicionalmente.

Recursos específicos de qualquer modelo ou interface são indicados.
