Alimentação
CQ-12T, CQ-18T
12VDC, 5A, conexão e clipe com centro positivo. Use a fonte de alimentação externa comutável fornecida com conexão IEC para a rede elétrica.
CQ-20B
Conexão IEC com fonte de alimentação interna comutável.
Entradas Mic/Linha
Entradas Mono 1-5 (CQ-12T) e 1-8 (CQ-18T, CQ-20B)
XLR balanceado (1-Terra, 2-Quente/Positivo, 3-Frio/Negativo), pré-amplificador recuperável com ganho de +60dB e phantom power.
Entradas Mono 6-10 (CQ-12T) e 9-16 (CQ-18T, CQ-20B)
XLR balanceado (1-Terra, 2-Quente/Positivo, 3-Frio/Negativo)
Ou ¼” TRS Jack (Ponta-Quente/Positivo, Anel-Frio/Negativo, Manga-Terra)
Entradas Mono 15-16 (CQ-20B) - comutadas para modo Hi-Z
¼” TS Jack (Ponta-Quente/Positivo, Manga-Terra)
Entradas mono incluem pré-amplificador recuperável com ganho de +60dB, atenuador fixo de -20dB na entrada TRS, phantom power fornecido apenas para conexão XLR.
Entradas Estéreo de Linha
2x ¼” TRS Jack (Ponta-Quente/Positivo, Anel-Frio/Negativo, Manga-Terra)
As conexões de entrada estéreo são normalizadas (L/M, R), conecte sinais mono apenas na tomada esquerda. Controle de ajuste digital disponível no canal de processamento.
Saídas
Principal LR
XLR balanceado (1-Terra, 2-Quente/Positivo, 3-Frio/Negativo)
Saída nominal de +4dBu (quando o medidor de saída exibe 0dB)
Saída 1-6 (CQ-12T, CQ-18T)
¼” TRS Jack balanceado (Ponta-Quente/Positivo, Anel-Frio/Negativo, Manga-Terra)
Saída nominal de +4dBu (quando o medidor de saída exibe 0dB)
Saída 1-6 (CQ-20B)
XLR balanceado (Pino1-Terra, Pino2-Quente/Positivo, Pino3-Frio/Negativo)
Saída nominal de +4dBu (quando o medidor de saída exibe 0dB)
SAÍDA ALT (CQ-20B)
¼” TRS Jack balanceado (Ponta-Quente/Positivo, Anel-Frio/Negativo, Manga-Terra)
Saída nominal de +4dBu (quando o medidor de saída exibe 0dB)
ⓘ As tomadas SAÍDA ALT A e/ou B são atribuíveis individualmente e podem duplicar qualquer outra saída.
Fone(s) de ouvido
¼” TRS Jack estéreo (Ponta-Esquerdo, Anel-Direito, Manga-Terra)
Controle de ajuste digital recuperável.
Pedal de pé
Mono (TS) ou Duplo (TRS) ¼” Jack
Pode ser calibrado para uso com interruptores momentâneos ou de trava.
USB e Cartão SD
USB-A (CQ como host, para áudio e armazenamento/recuperação de dados)
USB-B (CQ como cliente, para áudio e MIDI).
Conforme o padrão USB 2.0. Interface USB-B compatível com classe.
Slot para cartão SD tamanho normal. Use SDHC, até 32GB, UHS-I, Classe 10.
Porta de Rede
RJ45, Fast Ethernet. Apenas para mensagens de controle de rede.

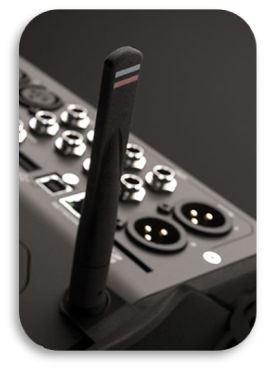

Ponto de Acesso WiFi Integrado (CQ-18T, CQ-20B)
Banda dupla (2.4GHz ou 5GHz), detecção automática de canal. Apenas para mensagens de controle de rede.
Bluetooth
Bluetooth 4.1 para reprodução de áudio estéreo de alta qualidade.
MIDI
CQ envia e recebe MIDI via conexão USB-B ou de Rede.
Para detalhes completos, consulte o documento do Protocolo MIDI do CQ, disponível para download em https://www.allen-heath.com/resources/
