Ligando
CQ-12T e CQ-18T
1) Conecte a energia principal à fonte de alimentação DC inline de 12V
2) Conecte a fonte de alimentação ao CQ
3) Ligue o CQ usando o interruptor de energia
4) Abaixe os níveis de saída no CQ
5) Conecte as saídas a equipamentos externos, por exemplo, amplificadores ou caixas de som ativas
6) Ligue e ajuste os níveis de entrada em qualquer equipamento externo, por exemplo, amplificadores, caixas de som ativas, transmissores IEM
7) Aumente os níveis de saída no CQ
CQ-20B
1) Conecte a energia principal à unidade
2) Conecte as saídas a equipamentos externos, por exemplo, amplificadores ou caixas de som ativas
3) Ligue e ajuste os níveis de entrada em qualquer equipamento externo, por exemplo, amplificadores, caixas de som ativas, transmissores IEM
4) Aumente os níveis de saída no CQ
Desligando
CQ-12T e CQ-18T
1) Abaixe os níveis de saída no CQ
2) Pare quaisquer gravações para USB-A ou cartão SD
3) Desligue ou desconecte qualquer equipamento externo, por exemplo, amplificadores, caixas de som ativas, transmissores IEM
4) Toque no botão Desligar na tela HOME / Home (Símbolo)
5) Desligue a energia usando o interruptor no CQ
6) Desligue e desconecte a fonte de alimentação (se necessário)
CQ-20B
1) Abaixe os níveis de saída no CQ
2) Pare quaisquer gravações para USB-A ou cartão SD
3) Desligue ou desconecte qualquer equipamento externo, por exemplo, amplificadores, caixas de som ativas, transmissores IEM
4) Toque no botão Desligar na tela HOME / Home (Símbolo)
5) Desligue e desconecte a energia principal (se necessário)
Controles Físicos (CQ-12T, CQ-18T)
Teclas da tela
5x Teclas para navegação entre as principais telas CONFIG, PROCESSING, FADER, FX e HOME.
- As telas mantêm persistência, exceto para seleção de canal, que é seguida nas telas CONFIG, PROCESSING e FADER.
- As teclas da tela podem ser pressionadas várias vezes em algumas telas:
- Na HOME para retornar à aba inicial e controlar o nível do fone de ouvido.
- Na PROCESSING para sair de uma visualização de processamento e retornar à visualização do banco.
Teclas Soft
3x Teclas personalizadas que podem ser configuradas para controlar tempos de tap, mutar, controles de cena e gravação, entre muitas outras funções.
Tela sensível ao toque e controle rotativo da tela
Tela capacitiva multi-touch de 7”. Toque e arraste na tela para controlar os faders. Toque em um parâmetro na tela e use o controle rotativo da tela para ajustar. O controle rotativo da tela e o parâmetro acenderão em amarelo para indicar controle.
Soft Rotaries / Smart Rotaries (CQ-18T)
3x Controles rotativos com iluminação RGB que podem ser configurados para controlar níveis e parâmetros de processamento para um canal específico ou para o canal atualmente selecionado.
Modo Smart Rotaries atribui parâmetros aos rotativos dependendo da tela atual. Por exemplo, na visualização do banco de entradas, os rotativos controlam Ganho, Pan e nível de envio. Com um compressor na tela, eles controlam Razão, Limiar e Ganho.
Pontos coloridos nos controles na tela correspondem à iluminação dos Smart Rotaries para indicar quais parâmetros estão vinculados.
CQ-MixPad
O aplicativo CQ-MixPad foi projetado para ter uma interface quase idêntica à tela sensível ao toque do CQ-12T e CQ-18T.

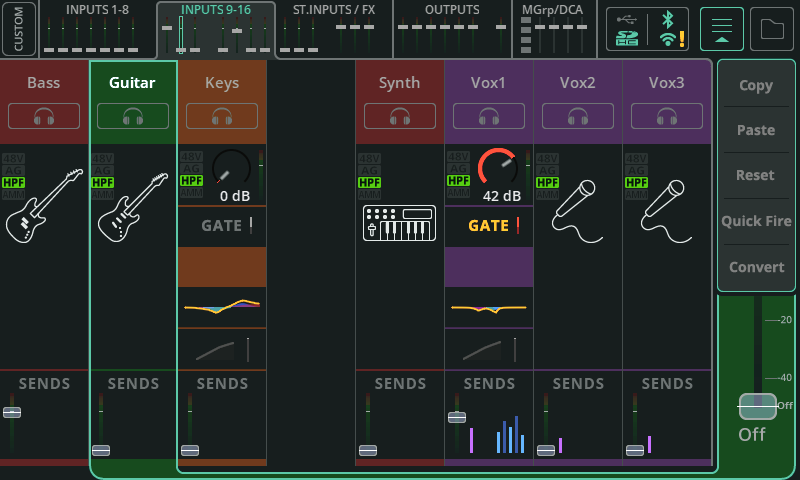

CQ Tela sensível ao toque (visualização do banco de processamento)

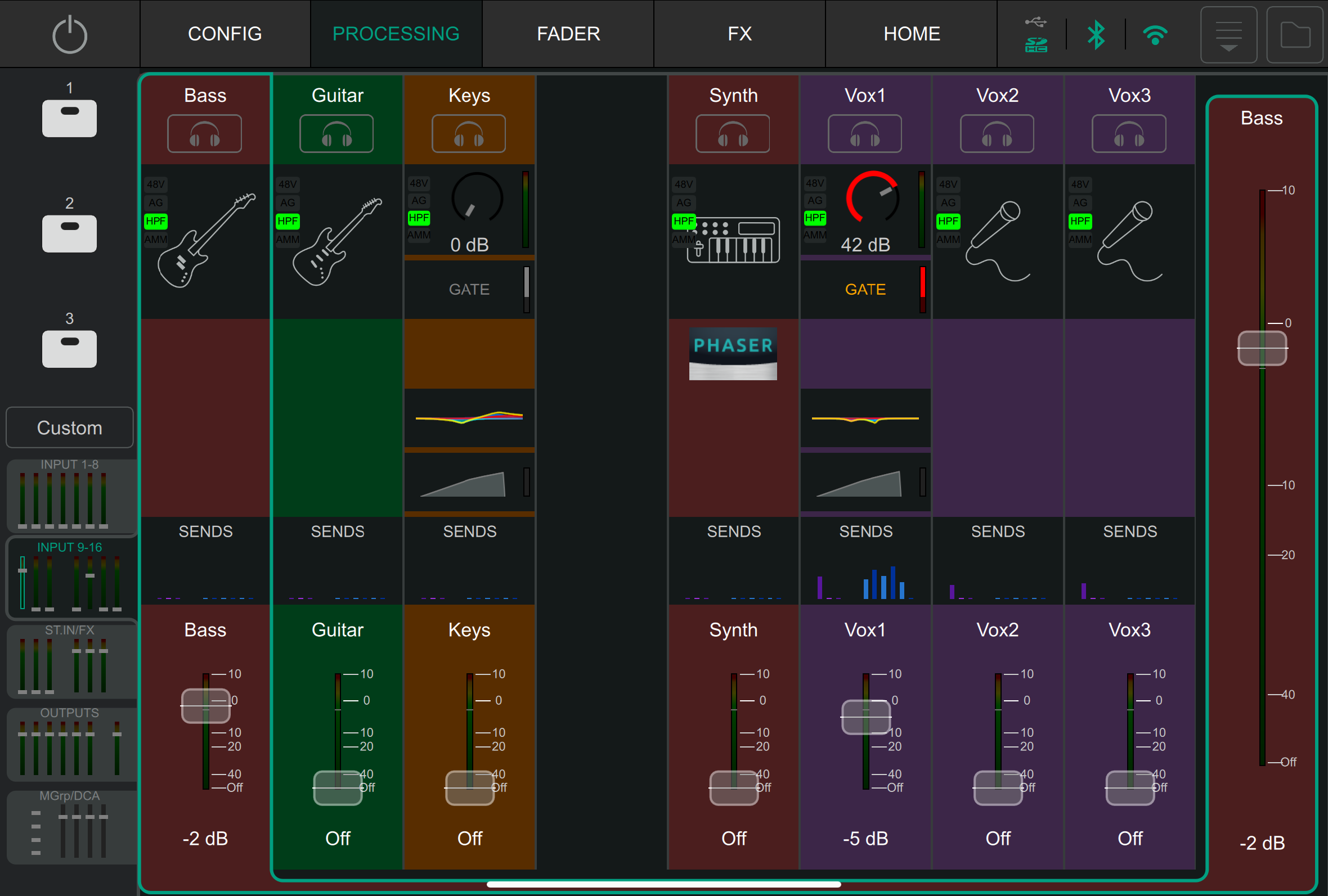

CQ-MixPad (visualização do banco de processamento)
Diferenças
- Teclas principais da tela:
Teclas físicas no hardware Vs Abas principais no topo do CQ-MixPad - Teclas Soft:
Teclas físicas no hardware Vs botões no CQ-MixPad - Localização das abas do banco de canais:
No topo da tela sensível ao toque do CQ Vs no canto inferior esquerdo do CQ-MixPad - Entrada de texto pelo teclado:
Na tela com hardware Vs método padrão para o dispositivo remoto
Algumas adições com o CQ-MixPad são:
- Faders estão disponíveis na parte inferior das telas de Processamento e FX.
- Exceto na tela de Processamento, a seleção de saída e o fader de nível de saída estão sempre disponíveis no lado direito.

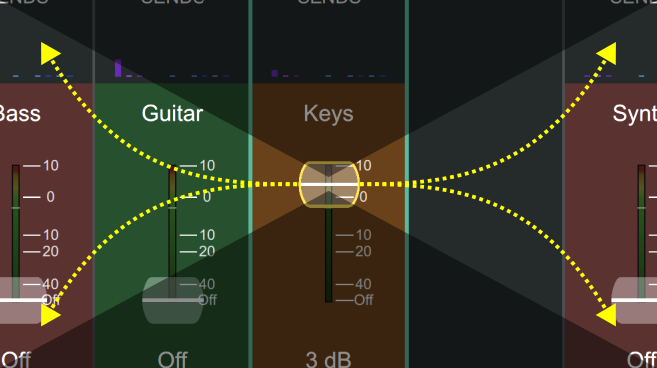

Controle e ajuste fino dos faders no CQ-MixPad
Toque ou clique e arraste para mover os faders para cima ou para baixo.
Mantenha o fader selecionado (mantenha o dedo na tela ou clique e segure) e mova para a esquerda ou direita afastando-se do fader para fazer ajustes mais finos ao mover para cima ou para baixo. Quanto mais longe do fader, mais fino é o controle.
Ajuste de parâmetros de processamento no CQ-MixPad
Toque ou clique e arraste para a esquerda e direita nos parâmetros completos de processamento do canal para ajustar.
Mantenha o controle selecionado (mantenha o dedo na tela ou clique e segure) e mova para cima ou para baixo afastando-se do parâmetro para ajustes mais finos ao mover para a esquerda ou direita. Quanto mais longe do parâmetro, mais fino é o ajuste.
Controle dos parâmetros Quick Channel e FX
Esses controles (geralmente maiores) não oferecem controle fino e são projetados para serem ajustados usando gestos tanto para esquerda/direita quanto para cima/baixo.

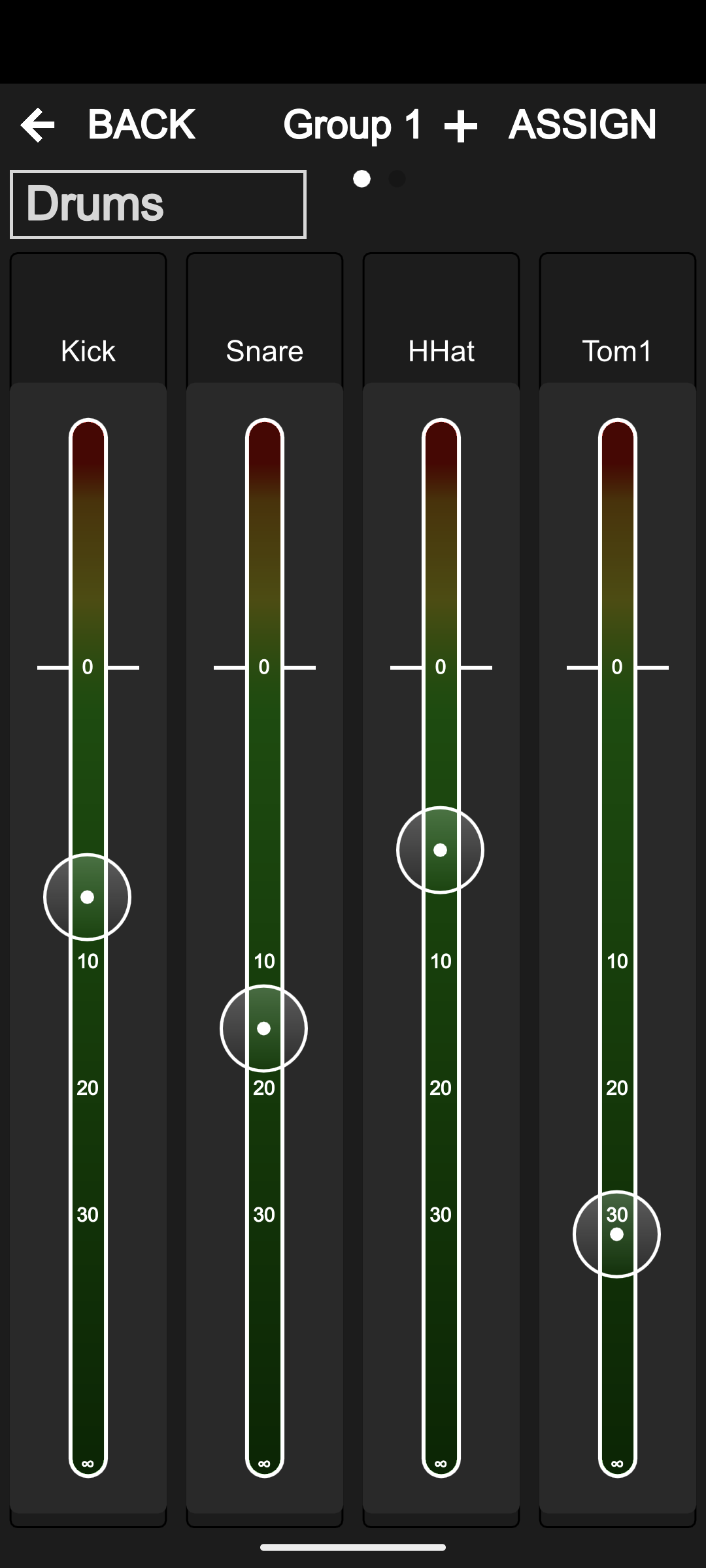

CQ4You

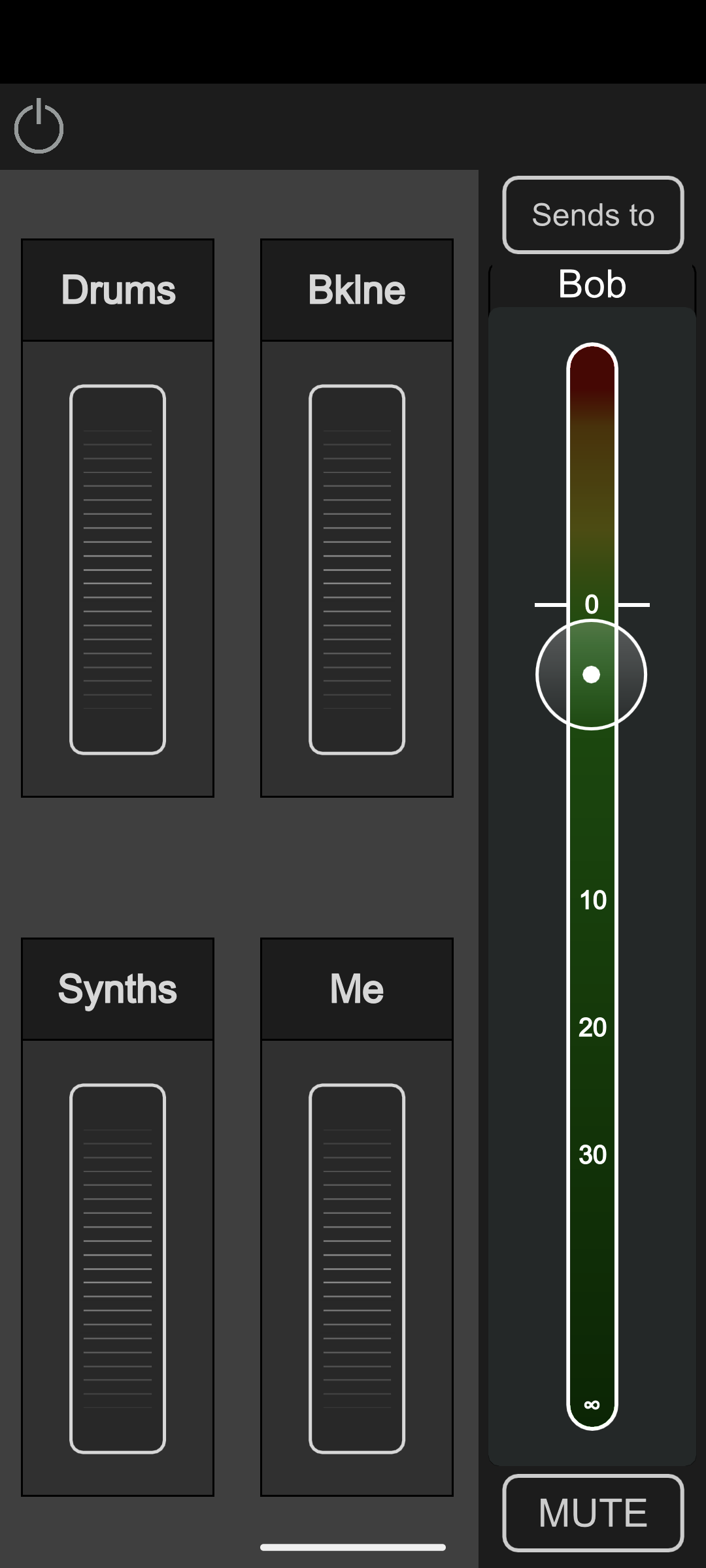

O aplicativo CQ4You permite que cada músico ou artista controle apenas os níveis de envio para sua própria saída de monitor.
A tela principal exibe o nível geral de saída à direita, com a capacidade de selecionar a saída sendo controlada acima disso, e um botão de mudo na parte inferior.
À esquerda estão 4 grupos com rodas de controle, que são usadas para ajustar simultaneamente os níveis de envio para todos os canais atribuídos a eles. Isso significa, por exemplo, que toda a bateria no monitor pode ser aumentada ou diminuída ao mesmo tempo.
Dê um duplo toque em uma roda para renomeá-la, atribuir canais a ela e fazer ajustes individuais de nível de envio para todos os canais atribuídos no grupo.
Fluxo de trabalho e visão geral das telas principais
A interface do CQ foi projetada para operação rápida durante a mixagem e com um layout lógico para configuração. Funções comuns de mixagem aparecem nas 3 telas centrais, com a ideia de que o usuário “trabalha” a partir das telas HOME e CONFIG durante a configuração, e depois alterna entre as telas PROCESSING, FADER e FX quando estiver mixando.
O fluxo de trabalho básico pretendido é o seguinte:
HOME – Ajustar/verificar o nível do fone de ouvido e usar o Quick Start para recuperar um modelo se necessário. Recuperar uma cena ou dado como ponto de partida. Retornar à tela inicial para ajuste do nível do fone de ouvido, ou se estiver realizando funções do sistema (por exemplo, gravação ou formatação de mídia, ou configuração de preferências do sistema).
CONFIG – Configuração inicial do mixer antes da mixagem. Trabalhe da esquerda para a direita na parte inferior da tela, canal por canal, para definir nome e cor, recuperar bibliotecas de canal e ajustar ganhos nas entradas ou atrasos nas saídas. Configure o roteamento USB e conexão Bluetooth, ligue/desligue o AMM, configure controle físico e remoto (configuração de rede para controle por app).
PROCESSING – Ajuste o processamento canal por canal. Esta tela é para analisar cada canal individualmente, incluindo ver os ENVIOs de cada canal para todos os destinos possíveis de saída e FX. Toque uma vez em um canal para selecioná-lo, depois toque em qualquer bloco de processamento para fazer ajustes.
FADER – Ajuste o sinal enviado para uma saída selecionada ou FX (por padrão níveis de entrada indo para Main LR). Inclui controle do nível geral para as saídas e acesso aos mutings de entrada e saída. De forma oposta à tela PROCESSING / ENVIOs, que mostra uma fonte indo para múltiplos destinos, a tela FADER mostra múltiplas fontes para um destino.
FX – Ajuste os parâmetros de FX conforme necessário. Recupere diferentes modelos de FX para cada unidade de FX. Use a tela ENVIOs PARA (para FX no modo compartilhado) para ver todos os canais usando essa unidade de FX. Silencie rapidamente todos os FX entre as músicas.
Início Rápido

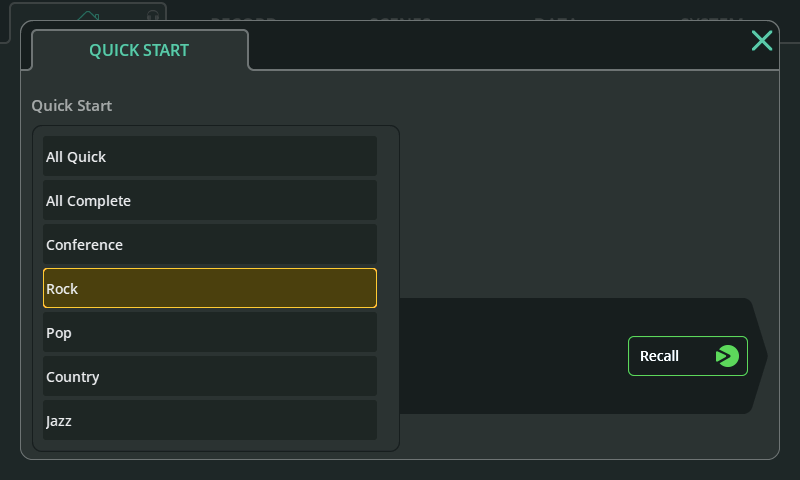

O botão Início Rápido (na primeira aba da tela HOME) abre uma lista de modelos de fábrica para uso como ponto de partida para algumas aplicações típicas do mixer.
Recuperar um modelo de Início Rápido definirá todos os parâmetros das telas CONFIG, PROCESSING e FX, incluindo vinculação, nomeação e cor dos canais de entrada e saída, junto com todo o processamento e unidades de FX.
O fluxo de trabalho do Início Rápido é:
- Recuperar um modelo de Início Rápido
- Usar a tela CONFIG para fazer ajustes na configuração e definir ganhos de entrada (usando o Gain Assistant)
- Aumentar níveis na tela FADER
- Fazer alterações na mixagem usando as telas PROCESSING, FADER e FX
Uma vez que o modelo tenha sido ajustado para adequar-se, ele pode ser armazenado como uma Cena ou em um Show para uso futuro.
Coisas importantes a serem observadas ao usar o Início Rápido:
- O estado atual do CQ será sobrescrito, então é boa prática armazenar uma Cena antes de recuperar um modelo de Início Rápido.
- Ao contrário de uma Cena, o Início Rápido pode alterar o vínculo estéreo de entradas e saídas e o Tipo de EQ. Isso pode significar que recuperar Cenas após recuperar um modelo de Início Rápido resulta em uma configuração inesperada. Para corrigir um problema devido a configurações diferentes, redefina o vínculo estéreo e os Tipos de EQ para o estado correto e recupere a Cena novamente.
- As configurações de ganho do Preamp serão definidas para 0dB e toda a alimentação fantasma +48V será desligada.
Modelos
All Quick – Todos os canais vinculáveis configurados para mono. Todas as entradas mono e estéreo têm o EasyEQ Quick Channel ativo (e plano) para controle simples e rápido de qualquer tipo de fonte de entrada.
All Complete – Todos os canais vinculáveis configurados para mono. Todas as entradas mono e estéreo têm um Canal Completo recuperado com todos os blocos de processamento totalmente redefinidos.
Conference - Todos os canais vinculáveis configurados para mono. O primeiro banco de entradas usa Quick Channels de voz. Todas as outras entradas mono e estéreo usam EasyEQ Quick Channel (configurado plano).
ⓘ Ative o Automatic Microphone Mixer para cada canal de voz sendo usado na tela CONFIG / AMM.
Rock* – Entradas configuradas para bateria, baixo, guitarra rítmica, guitarra solo e vocais, todas usando Quick Channels.
Pop* - Entradas configuradas para bateria, baixo, guitarra, teclados, sintetizador e vocais, todas usando Quick Channels.
Country* - Entradas configuradas para bateria, baixo, teclados, guitarra acústica, guitarra elétrica, banjo, violino, harmônica e vocais, todas usando Quick Channels.
Jazz* – Entradas configuradas para bateria, baixo, piano, guitarra, saxofone, trompete e vocais, todas usando Quick Channels.
*Estes modelos variam dependendo do modelo CQ usado.
Shows, Cenas e Bibliotecas
Shows
O CQ tem um “Show” rodando nele a qualquer momento. Um Show inclui o estado atual do mixer, a configuração atual do mixer, preferências do mixer, até 100 Cenas e até 128 itens de Biblioteca.
Shows são usados para diferentes configurações e aplicações e portanto recuperam mais configurações do que uma Cena, incluindo vínculo estéreo de canais, Tipo de EQ de saída e configurações de brilho para telas ou LEDs.
No entanto, Shows não incluem configurações de rede, nome da unidade, conexões Bluetooth armazenadas ou configurações USB/SD. Estes são configurados por unidade, para que as configurações de rede do mixer de um local não sejam sobrescritas quando um engenheiro visitante recuperar um Show!
Vários Shows podem ser armazenados e recuperados usando um dispositivo de armazenamento USB (por exemplo, um pen drive USB).
Cenas
Cenas permitem armazenamento e recuperação instantânea de múltiplos parâmetros e configurações ao mesmo tempo. Elas armazenam/recuperam o estado da mixagem do CQ e podem ser usadas para diferentes cenas de uma produção teatral (daí o nome), diferentes músicas em um set, ou até diferentes bandas em um show se as configurações forem similares.
O CQ tem 100 slots de Cena disponíveis (por show). Uma Cena armazena todos os pré-amplificadores, nomes de canais, parâmetros de processamento, níveis de envio, unidades e parâmetros de FX e atribuições de Teclas Soft e Rotativos Soft.
Bibliotecas
Bibliotecas são usadas em todo o CQ para armazenar e recuperar parâmetros para canais ou processamento.
O botão para abrir a biblioteca pode ser encontrado nas telas CONFIG, INPUTS e OUTPUTS, no canto superior direito da maioria das telas PROCESSING e na tela FX.
Uma biblioteca diferente é aberta dependendo da tela que está sendo visualizada.
Armazenado no CQ
- 1 Show
- Configurações de rede
- Nome da unidade
- Bibliotecas de fábrica
Armazenado em cada Show
- 100 Cenas
- 128 Bibliotecas de usuário
- Vinculação estéreo de entrada/saída
- Fonte USB e taxa de amostragem
- Preferências de brilho da superfície
- Configurações de medição cromática
- Nível do fone de ouvido
Armazenado em cada Cena
- Fonte de entrada
- Configurações de Preamp/Trim
- Processamento de entrada/saída
- Níveis de envio e panorâmica
- Nomes e cores dos canais
- Mutes de canal
- Unidades e parâmetros de FX
- Configuração de camada personalizada
- Atribuições de SoftKey/SoftRotary
- Configurações de footswitch
- Configurações de AMM
Bibliotecas Disponíveis
ⓘ Todas as Bibliotecas são exibidas como um pop-up, acessado usando o botão Biblioteca na tela listada entre parênteses aqui. As bibliotecas afetam o canal selecionado ou o processamento que está sendo visualizado.
Canal de Entrada Completo (CONFIG / INPUTS)
Inclui: Nome/cor da entrada, configurações de pré-amplificador/trim, Quick Channel ou Canal Completo (HPF, Gate, PEQ, Compressor)
Processamento do Canal de Entrada (PROCESSING / INPUTS (visualização do banco))
Inclui: Quick Channel, Canal Completo (HPF, Gate, PEQ, Compressor)
Processamento do Canal de Entrada (PROCESSING / INPUT / Quick Channel)
Inclui: Quick Channel ou Canal Completo (HPF, Gate, PEQ, Compressor)
Canal de Saída Completo (CONFIG / OUTPUTS)
Inclui: Nome da saída, Tipo de EQ, GEQ ou PEQ+FBA, Compressor, Limitador
Processamento do Canal de Saída (PROCESSING / OUTPUTS (visualização do banco))
Inclui: Tipo de EQ, GEQ ou PEQ+FBA, Compressor, Limitador
Gate (PROCESSING / INPUT / Gate)
Inclui: Apenas configurações de Gate
GEQ (PROCESSING / OUTPUT / GEQ)
Inclui: Apenas configurações de GEQ
PEQ (PROCESSING / INPUT / PEQ e PROCESSING / OUTPUT / PEQ)
Inclui: Apenas configurações de PEQ
Feedback Assistant (PROCESSING / OUTPUT / FBA)
Inclui: Configurações de FBA e filtros do Modo Fixo apenas
Compressor (PROCESSING / INPUT / Compressor e PROCESSING / OUTPUT / Compressor)
Inclui: Apenas configurações de compressor
Limitador (PROCESSING / OUTPUT / Limitador)
Inclui: Apenas configurações de limitador
FX (FX)
Inclui: Modelo de FX, parâmetros de FX, Modo Mudo da Unidade de FX, % de Mixagem do Insert
Copiar, Colar e Redefinir Processamento

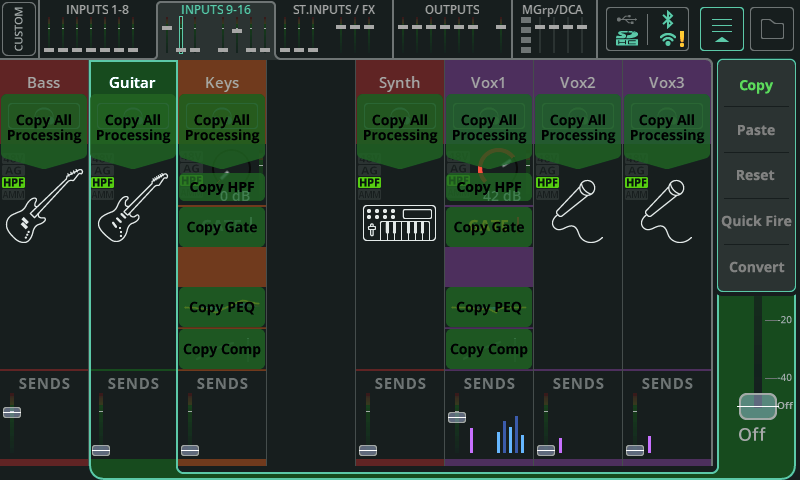

Copiar
Abra o menu suspenso no canto superior direito e selecione Copiar para ver o processamento disponível para copiar.
A cópia pode ser feita na visualização do banco (como mostrado), mas também ao visualizar o processamento individual.
Toque em qualquer uma das opções para copiar o processamento. O bloco ou canal de processamento copiado será indicado com um verde mais claro.

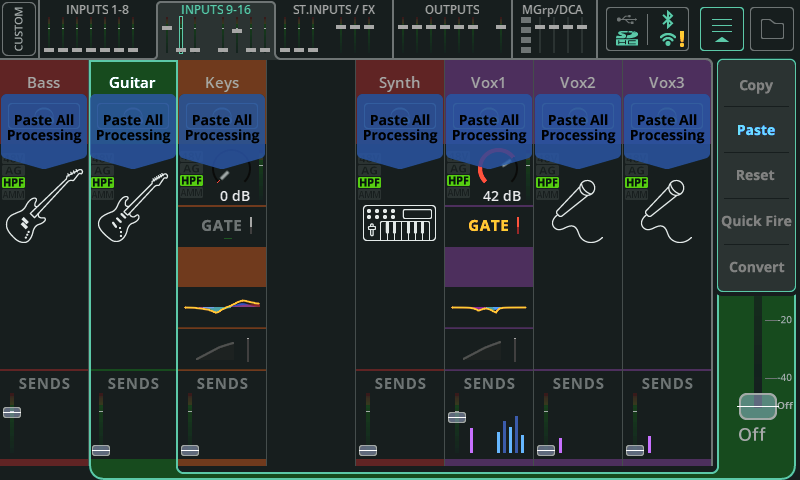

Colar
Abra o menu suspenso no canto superior direito (se ainda não estiver aberto após copiar) e selecione Colar para ver os locais disponíveis onde qualquer processamento copiado pode ser colado.
Toque em qualquer uma das opções para colar o processamento. Qualquer bloco ou canal onde o processamento foi colado será indicado com um azul mais claro.
A colagem pode ser feita na visualização do banco (como mostrado), mas também ao visualizar o processamento individual.

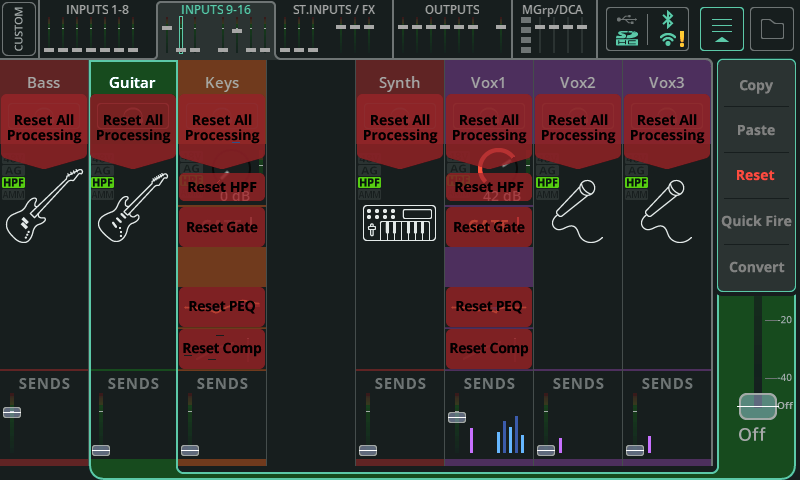

Redefinir
Abra o menu suspenso no canto superior direito e selecione Redefinir para ver as opções de redefinição disponíveis.
Toque em qualquer uma dessas opções para redefinir o processamento para os valores padrão.
Redefinições podem ser feitas na visualização do banco (como mostrado), mas também ao visualizar o processamento individual.

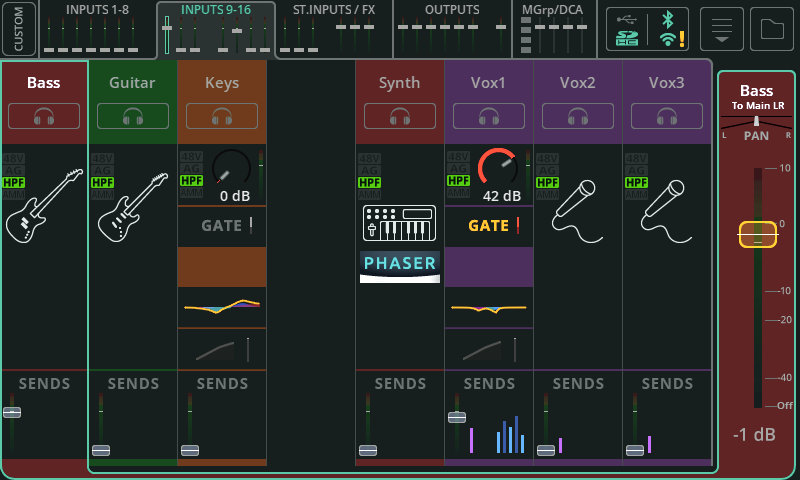

Processamento Quick Fire

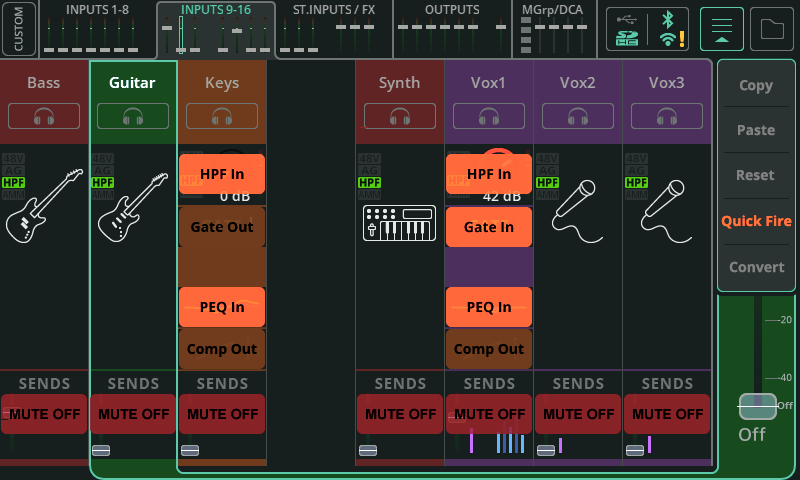

Abra o menu suspenso no canto superior direito quando estiver em uma visualização de banco e selecione Quick Fire para visualizar uma sobreposição que permite que o processamento seja rapidamente ativado ou desativado em todos os canais completos visíveis.
O Quick Fire também permite que canais sejam silenciados dentro da tela PROCESSING.
Converter um Quick Channel para um Canal Completo
Qualquer Quick Channel pode ser convertido em um Canal Completo a qualquer momento sem qualquer alteração no áudio.
Isso permite que Quick Channels sejam usados para uma configuração rápida, mas que podem ser então trocados para Canais Completos para controle dos parâmetros individuais se desejado.
Abra o menu suspenso no canto superior direito quando estiver em uma visualização de banco com o Quick Channel selecionado, ou ao visualizar os controles do Quick Channel do canal a ser convertido, e então selecione Converter.
Uma janela pop-up explicando o que acontecerá aparecerá e dará a opção de aplicar ou cancelar a conversão.
Note que não é possível converter Canais Completos em Quick Channels.
