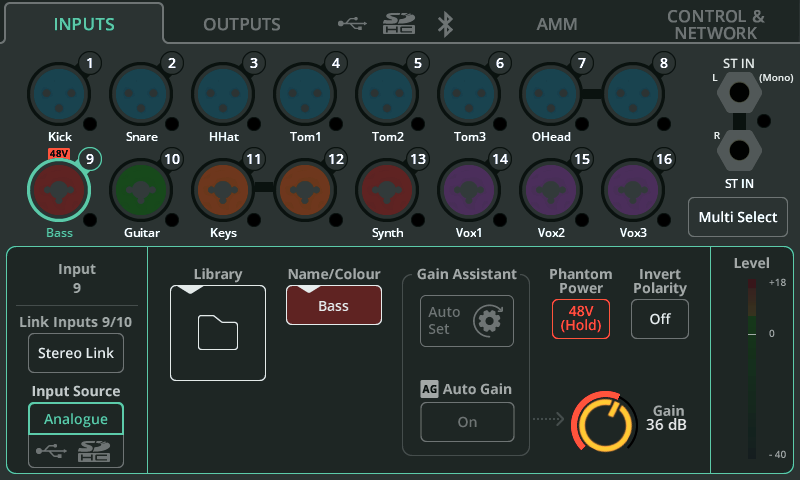

ENTRADAS
As tomadas de entrada são exibidas na parte superior da tela, correspondendo ao layout do hardware. Cada uma inclui um Medidor Cromático para mostrar o sinal de entrada.
Toque em uma tomada para selecioná-la e exibir as configurações para essa entrada/canal na parte inferior.
Seleção Múltipla – Permite selecionar várias entradas ao mesmo tempo. Isso possibilita alternar várias fontes de entrada entre analógica e digital de uma só vez, ou realizar funções do Gain Assistant em várias entradas analógicas simultaneamente.
Link Estéreo – Use pares ímpares/pares de entradas como um único canal estéreo (ímpar=esquerdo, par=direito). Quando ativo, todas as configurações, processamento e roteamento se aplicam a ambos e apenas um canal aparece nas telas PROCESSAMENTO e FADER.
ⓘ Observe que não é possível fazer link estéreo dos canais 5/6 em um CQ-12T
Fonte de Entrada – Selecione Analógico para obter o canal das tomadas analógicas ou selecione USB/SD para obter da unidade USB e cartão SD.
ⓘ Ao reproduzir áudio multitrack na tela HOME / GRAVAÇÃO / Multitrack, a fonte será o Cartão SD, caso contrário, será USB-B.
Biblioteca – Abre a biblioteca de canais para armazenar ou recuperar todas as configurações do canal, incluindo Nome, Cor, Preamp e Processamento. Bibliotecas Rápida e Completa estão disponíveis.
Nome/Cor – Altere o nome e a cor do canal selecionado.
Gain Assistant – Toque em Auto Set e gere ruído no microfone ou com o instrumento/dispositivo conectado para ajustar automaticamente o ganho do pré-amplificador com base no nível do sinal recebido na entrada. Ative Auto Gain para reduzir automaticamente o ganho do pré-amplificador e evitar clipping se níveis altos forem detectados.
Alimentação Phantom – Toque e segure para ativar +48V na entrada XLR (Necessário para microfones condensadores e caixas DI ativas).
ⓘ A Alimentação Phantom é fornecida apenas via conexão XLR. Não é enviada para a conexão ¼” TRS Jack de uma tomada Combi.
Inverter Polaridade – Inverte a polaridade do sinal. Frequentemente usado quando múltiplos microfones são usados na mesma fonte (ex.: parte superior e inferior da caixa de bateria).
Ganho – Ajuste manualmente o ganho do sinal de entrada.
Trim – Ajuste digital de nível, disponível em entradas de linha estéreo e quando a fonte de entrada está configurada para digital (USB/SD).
ⓘ Gain Assistant, Ganho e Alimentação Phantom estão disponíveis apenas em Fontes de Entrada Analógicas.
Nível – Exibe o nível de entrada pós-pré-amplificador (pré-processamento).

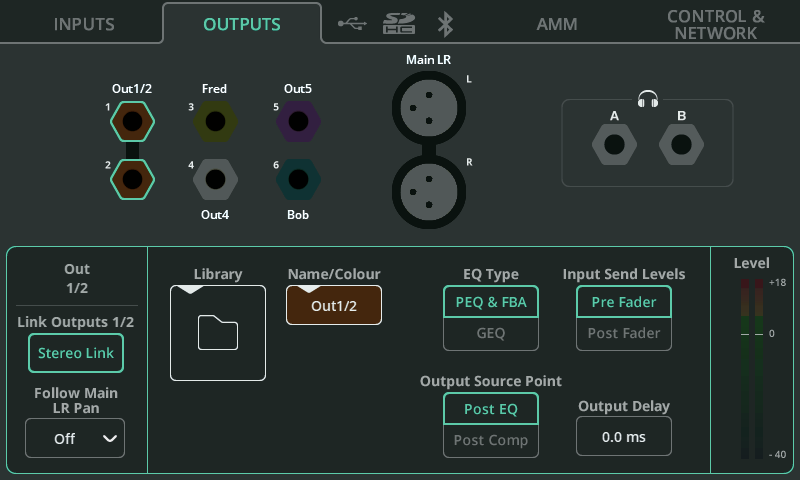

SAÍDAS
As tomadas de saída são exibidas na parte superior da tela, correspondendo ao layout do hardware.
Toque em uma tomada para selecioná-la e exibir as configurações para essa saída/canal na parte inferior.
Link Estéreo (Somente Saídas 1-6) – Use pares ímpares/pares de saídas como um único canal estéreo (ímpar=esquerdo, par=direito). Quando ativo, todas as configurações e processamento se aplicam a ambos.
Seguir Pan LR Principal (Somente Saídas 1-6) – Disponível em saídas que estão linkadas/estéreo. Selecione se o paneamento das entradas para a saída é independente do paneamento das entradas para a saída Principal LR (Desligado), ou se segue na mesma direção (Ligado) ou na direção oposta (Ligado – Inv)
ⓘ A configuração Ligado - Inv é útil para monitoramento estéreo no palco, pois o esquerdo/direito do palco é o inverso do esquerdo/direito da audiência.
Biblioteca – Abre a biblioteca de canais para armazenar ou recuperar todas as configurações do canal, incluindo Nome.
Nome/Cor – Altere o nome e a cor do canal selecionado.
Tipo de EQ – Selecione entre EQ Paramétrico com Feedback Assistant ou um EQ Gráfico para cada saída.
Níveis de Envio de Entrada (Somente Saídas 1-6) – Selecione se os níveis de envio das entradas são Pré Fader (independente dos níveis de envio para a saída Principal LR) ou Pós Fader (eles ‘seguem’ e são relativos aos níveis de envio das entradas para a saída Principal LR).
Ponto de Fonte de Saída – Escolha o ponto onde o sinal é enviado, dos canais de entrada para a saída selecionada. ‘Pós EQ’ significa que a compressão do canal de entrada não será ouvida na saída, isso é comumente usado para caixas de monitoramento. ‘Pós Comp’ significa que a compressão do canal de entrada é ouvida na saída e é frequentemente usada para caixas de preenchimento, subgrupos, gravação ou streaming.
Atraso de Saída – Atrase cada saída em até 682ms. Frequentemente usado para alinhar temporariamente caixas de preenchimento ou para sincronizar áudio com vídeo.
Saída para Fones de Ouvido
Fonte – Selecione Listen para que a saída de fones de ouvido funcione com os botões Listen (com símbolo de fone) em cada canal. Configure para uma saída mono ou estéreo para usar como saída de monitor com níveis de envio independentes da saída Principal LR.
ⓘ Se Listen estiver configurado, quando nenhum botão Listen estiver pressionado, a saída de fones será proveniente da Principal LR.
Volume – Ajuste o nível da saída de fones de ouvido.
ⓘ O nível dos fones também pode ser controlado a partir da tela inicial. Para acesso rápido no CQ-12T ou CQ-18T, pressione a tecla da tela HOME uma ou duas vezes para exibir e ajustar.
O CQ-18T possui duas saídas para fones que podem ser configuradas individualmente. Por exemplo, é possível ter uma saída configurada para Listen e a outra alimentada por uma das mixagens de monitor.
Saída Alternativa (CQ-20B)
A Saída Alternativa fornece uma conexão balanceada TRS alternativa.
Fonte – Selecione qualquer outra saída ou roteie a saída Listen.
ⓘ Se Listen estiver configurado, quando nenhum botão Listen estiver pressionado, a Saída Alternativa será proveniente da Principal LR.
ⓘ Listen é enviado para a Saída Alternativa em volume total para uso com sistemas IEM que possuem controle de nível de entrada. Para nível ajustável, deve-se usar a saída de fones de ouvido.

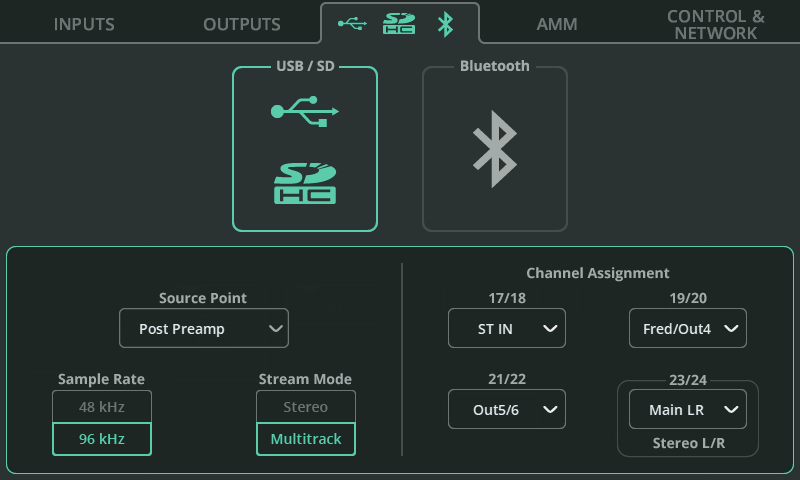

Áudio Digital (Símbolos) / USB/SD
Ponto de Fonte – Escolha se o sinal enviado para USB/SD dos canais de entrada inclui nenhum processamento, algum processamento ou todo o processamento.
Taxa de Amostragem – Selecione entre 48kHz ou 96kHz. Isso afeta a gravação USB-A, a conexão USB-B para um computador e gravação em cartão SD. Com gravação em cartão SD no CQ-18T e CQ-20B, até 16 canais podem ser gravados ou reproduzidos a 96kHz e todos os canais disponíveis podem ser gravados ou reproduzidos a 48kHz.
ⓘ A reprodução de multitracks a 48kHz no cartão SD não é possível quando configurada para 96kHz e vice-versa.
Modo de Transmissão – Selecione entre saída Estéreo ou Multitrack para a conexão USB-B. Quando configurado para Estéreo, o sinal de saída é aquele definido na Atribuição de Canais rotulada ‘Estéreo L/R’.
Configure para Estéreo para streaming ou gravação com dispositivos móveis que não suportam dispositivos de áudio multicanal.
Configure para Multitrack para gravação multicanal para e de um DAW.
Atribuição de Canais – Canais de entrada mono são permanentemente atribuídos às saídas USB/SD. Além destes, o CQ-12T possui 3 saídas estéreo atribuíveis e o CQ-18T e CQ-20B possuem 4 saídas estéreo atribuíveis cada. Estas permitem gravação e reprodução de entradas de linha estéreo, unidades FX, saída Principal LR ou saídas 1-6.
O último par estéreo é configurado para Principal LR por padrão e, além de ser enviado para saídas multitrack, é usado para gravação estéreo em USB-A ou quando o Modo de Transmissão USB-B está configurado para Estéreo.

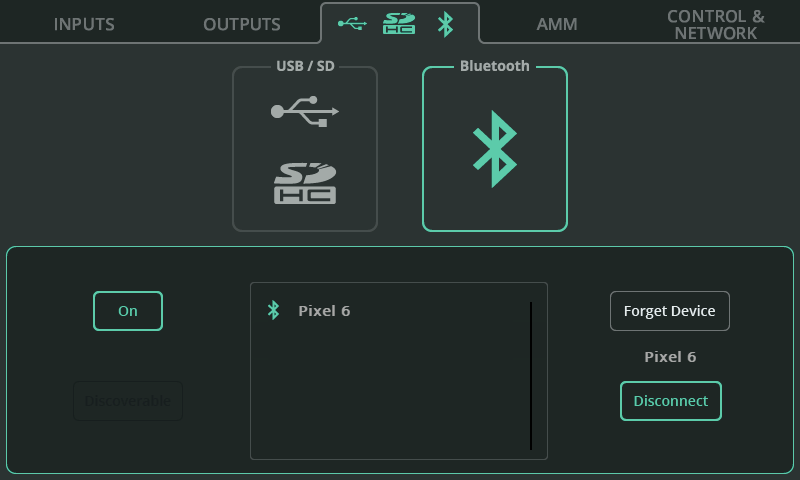

Áudio Digital (Símbolos) / Bluetooth
Ligado/Desligado – Ligue ou desligue o Bluetooth.
Detectável – Permite que a unidade CQ seja vista por outros dispositivos Bluetooth. Ative isso e depois adicione o CQ como dispositivo Bluetooth em um telefone, tablet ou computador.
Esquecer Dispositivo – Selecione um dispositivo previamente conectado da lista e use esta opção para impedir que ele se conecte no futuro.
ⓘ Dispositivos sempre podem ser conectados novamente usando o botão Detectável.
Desconectar – Encerra a conexão com o dispositivo selecionado.
ⓘ O CQ-12T requer que um PIN seja usado para conexão. Este é configurado como 1969 (ano em que Allen & Heath foi fundada).

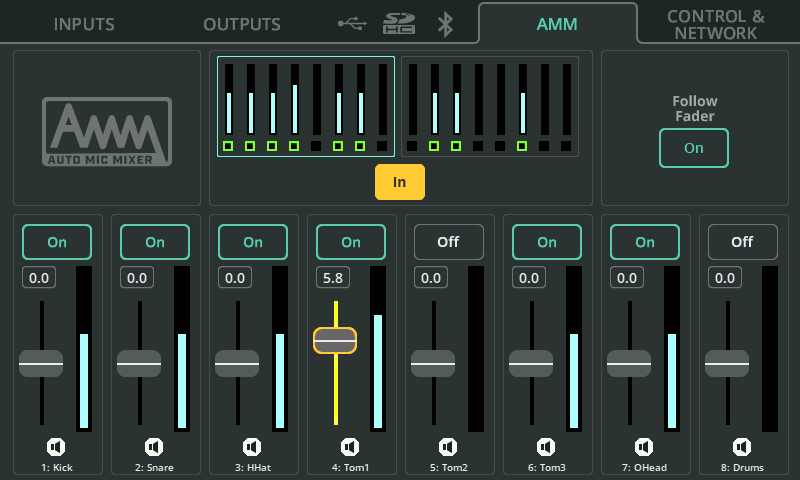

AMM (Misturador Automático de Microfones)
O Misturador Automático de Microfones do CQ usa um algoritmo de compartilhamento de ganho, projetado para uso em aplicações de fala com múltiplos microfones, como conferências, reuniões, transmissões e podcasts. Pode ser usado em todos os canais de entrada mono do CQ, com dois bancos exibidos no topo da página.
O algoritmo AMM analisa o nível do sinal de entrada, a configuração de prioridade e (opcionalmente) o nível do fader, então adiciona ganho (nível) a qualquer canal em uso, enquanto reduz o ganho dos outros canais. Isso reduz o ruído de fundo e a chance de feedback, melhorando a inteligibilidade.
Ativar/Desativar – Liga ou desliga todo o AMM.
Ligado/Desligado – Ativa ou desativa o AMM em cada canal individualmente.
Faders de Prioridade – Ajusta a prioridade de cada canal no cálculo.
Seguir Fader – Quando ativado, o cálculo considera o nível de envio da entrada para a Principal LR.

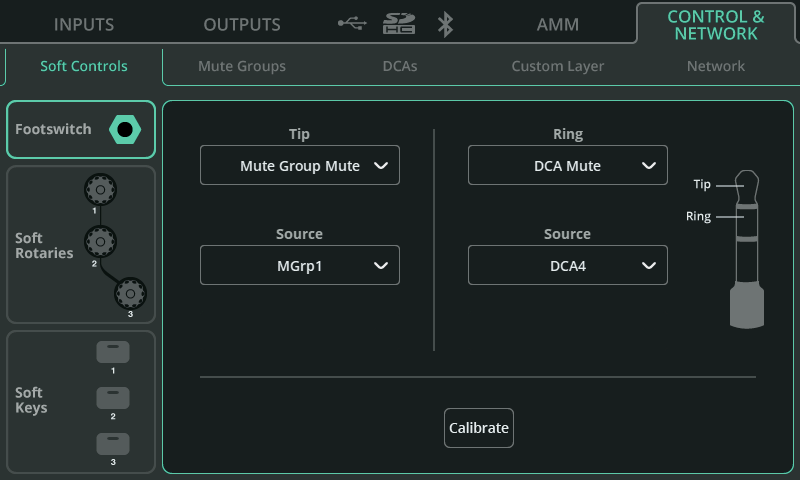

CONTROLE & REDE / Pedal de Pé
Um pedal de pé simples usando conexão TS (Ponta, Manga) ou um pedal de pé duplo usando conexão TRS (Ponta, Anel, Manga) pode ser usado com o CQ.
Cada interruptor pode ser configurado independentemente para operação Trava, Momentânea ou Trava Suave (momentânea atuando como trava).
Calibrar – Siga os passos para detectar e configurar um pedal de pé conectado.
Ponta/Anel – Atribua a função a ser executada por cada pedal. Se estiver usando um pedal simples TS, atribua apenas a Ponta.

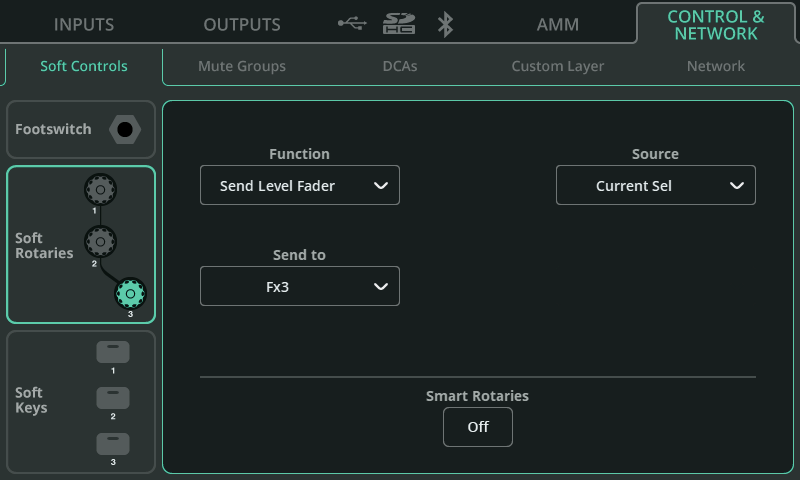

CONTROLE & REDE / Soft Rotaries (CQ-18T)
Cada Soft Rotary pode ser selecionado individualmente.
Smart Rotaries – Quando ativado, os rotativos são automaticamente mapeados para controles dependendo da tela exibida. Por exemplo, na visualização do banco de canais de entrada, eles controlam Ganho, Pan e Nível; ao visualizar um PEQ, controlam Largura, Frequência e Ganho da última banda ajustada.
Este recurso funciona globalmente para todos os três Soft Rotaries e impedirá a atribuição de outras funções até ser desativado.
Função – Atribua uma função ao Soft Rotary selecionado.
Após a seleção da função, opções adicionais aparecerão, por exemplo, para seleção de canal.
ⓘ Use ‘Current Sel’ na opção Fonte para fazer o Soft Rotary controlar a função selecionada para o canal atualmente selecionado. Assim, é possível ajustar rapidamente níveis de envio para uma saída específica ou unidade FX a partir do último canal selecionado e ao visualizar qualquer outra tela.

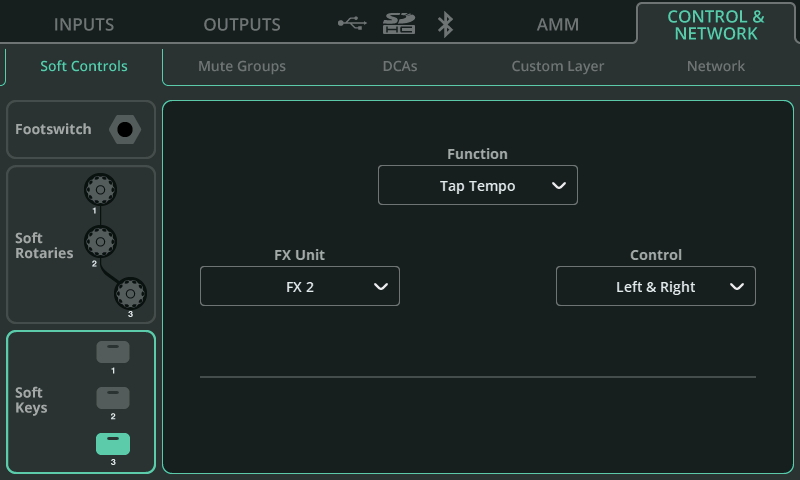

CONTROLE & REDE / Teclas Soft
Cada Tecla Soft pode ser selecionada individualmente.
Função - Atribua uma função à Tecla Soft selecionada.
Após a seleção da função, opções adicionais aparecerão, por exemplo, para seleção de canal.
As opções incluem:
- Controles de AMM e Processamento Ligado/Desligado, Listen, Mute e Pan Central para canais específicos ou para o canal atualmente selecionado
- Controles de Cena
- Controles de Gravação/Reprodução
- Tap Tempo de Atraso FX
- Smart Rotaries Ligado/Desligado (CQ-18T)

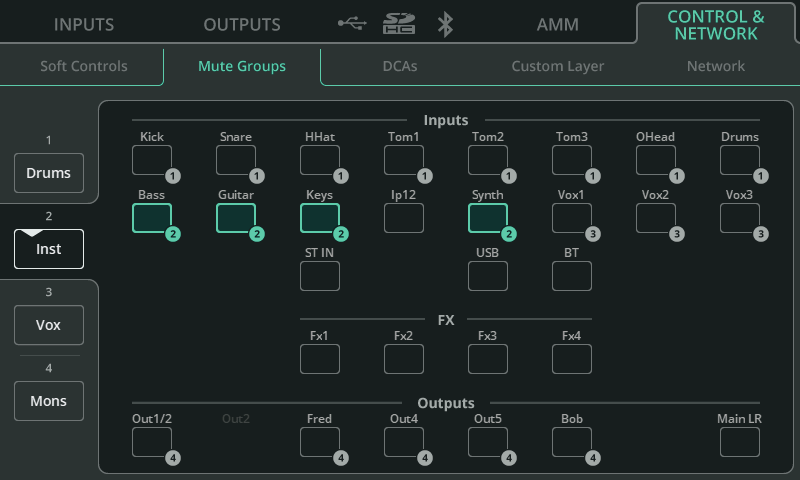

CONTROLE & REDE / Grupos de Mute
Grupos de Mute são usados para mutar ou desmutar múltiplos canais de uma vez usando um único botão de mute.
Todos os quatro botões de Grupo de Mute estão disponíveis nas abas MGrp/DCA das telas PROCESSAMENTO e FADER e podem ser atribuídos em qualquer lugar na Camada Personalizada.
Um Grupo de Mute também pode ser atribuído a uma Tecla Soft ou Pedal de Pé na aba Controles Soft.
Grupos de Mute 1-4 (lado esquerdo) – Selecione um dos quatro Grupos de Mute para atribuir ou desatribuir membros.
Nome do Grupo de Mute – Toque no nome do Grupo de Mute selecionado no lado esquerdo uma segunda vez para renomeá-lo.
Atribuições – Toque em qualquer canal para atribuí-lo ou desatribui-lo ao/ao Grupo de Mute atualmente selecionado. Canais atribuídos ao Grupo de Mute selecionado são destacados e numerados. Canais atribuídos a outros Grupos de Mute são apenas numerados. Um canal pode ser membro de apenas um Grupo de Mute por vez. Atribuir ao Grupo de Mute selecionado limpará atribuições de outros Grupos de Mute.

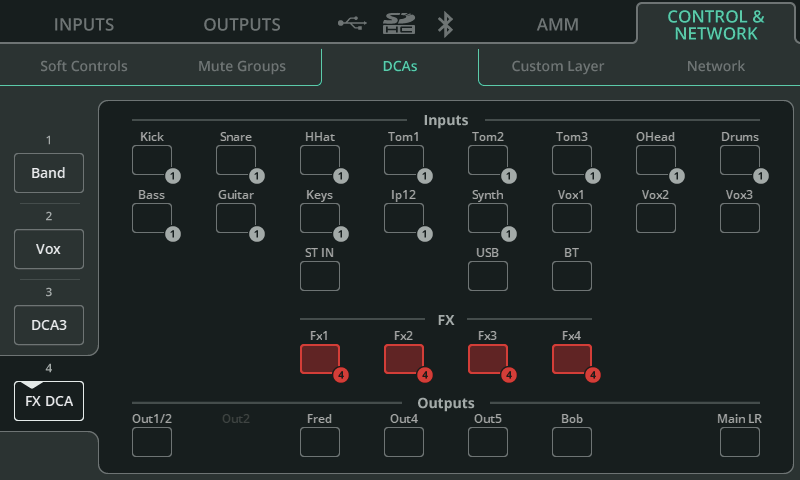

CONTROLE & REDE / DCAs
DCAs controlam o nível de envio para a Principal LR de múltiplos canais simultaneamente, além de permitir que esses canais sejam mutados ou desmutados com um único botão de mute.
Todos os quatro DCAs estão disponíveis nas abas MGrp/DCA das telas PROCESSAMENTO e FADER e podem ser atribuídos em qualquer lugar na Camada Personalizada.
O controle de nível DCA também pode ser atribuído a Soft Rotaries no CQ-18T, e os Mutes DCA podem ser atribuídos a uma Tecla Soft ou Pedal de Pé em todos os modelos.
DCA 1-4 (lado esquerdo) – Selecione um dos quatro DCAs para atribuir ou desatribuir membros.
Nome do DCA – Toque no nome do DCA selecionado no lado esquerdo uma segunda vez para renomeá-lo.
Atribuições – Toque em qualquer canal para atribuí-lo ou desatribui-lo ao/ao DCA atualmente selecionado. Canais atribuídos ao DCA selecionado são destacados e numerados. Canais atribuídos a outros DCAs são apenas numerados. Um canal pode ser membro de apenas um DCA por vez. Atribuir ao DCA selecionado limpará atribuições de outros DCAs.

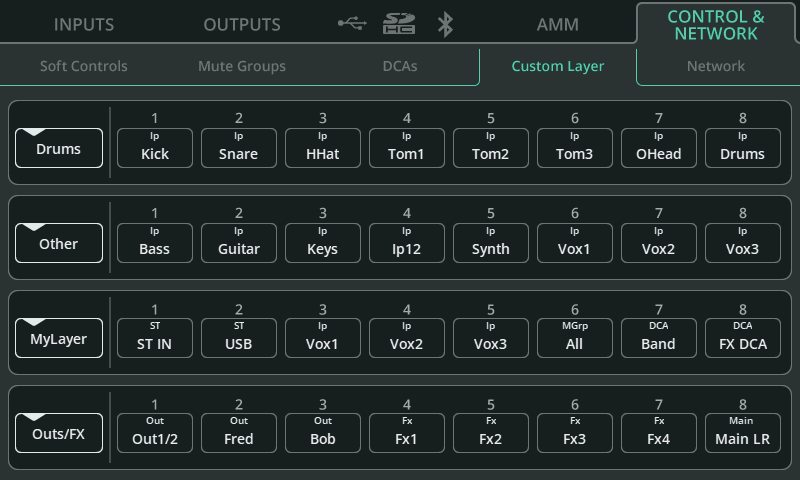

CONTROLE & REDE / Camada Personalizada
A Camada Personalizada permite que os quatro primeiros bancos nas telas PROCESSAMENTO e FADER contenham qualquer combinação de 8 canais ou faixas de controle. Ative ou desative a Camada Personalizada usando o botão CUSTOM no canto superior esquerdo das telas PROCESSAMENTO ou FADER.
Cada banco é exibido como uma única linha, sendo a primeira linha (topo) a primeira aba de banco (esquerda). Cada linha contém 8 ‘slots’ que podem ter qualquer canal ou faixa de controle atribuída, ou ficar em branco.
Nome do banco - (lado esquerdo) – Toque no nome do banco para renomeá-lo.
Bancos 1-4, Slots 1-8 – Toque em qualquer slot para exibir um pop-up mostrando todos os canais e faixas de controle possíveis, com a faixa atualmente atribuída ao slot destacada. Selecione qualquer canal ou faixa de controle para atribuí-lo ao slot e fechar o pop-up.

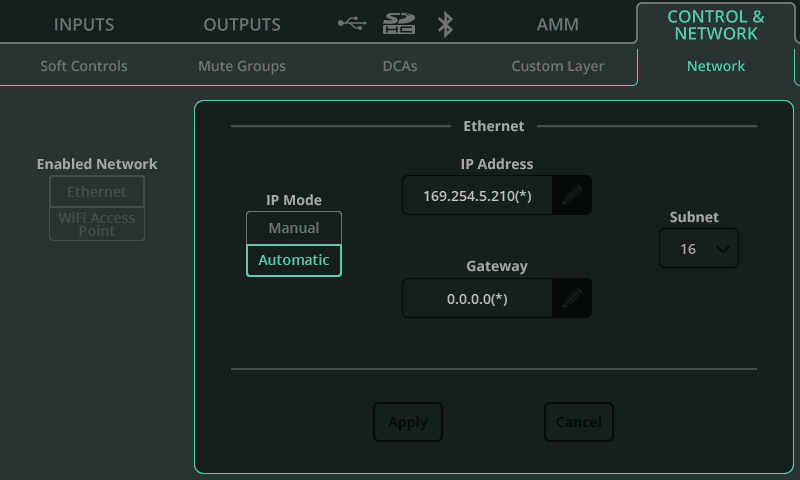

CONTROLE & REDE / Rede (Ethernet)
Rede Habilitada – Selecione Ethernet para conexão com fio pela porta de Rede. Selecione Wi-Fi Access Point para conexão sem fio usando o ponto de acesso integrado da unidade (CQ-18T, CQ-20B).
Modo IP – Recomenda-se deixar o Modo IP configurado como Automático, para permitir atribuição de endereço via DHCP quando possível. Configurar o Modo IP como Manual deve ser feito apenas quando não houver um host DHCP disponível, ou para configurações onde uma equipe de TI ou rede precisa permitir acesso e deseja que a unidade tenha sempre o mesmo endereço.
ⓘ Quando o Modo IP está configurado como Automático e nenhum endereço IP é fornecido ao CQ, ele se autoatribui um endereço. Isso é indicado por um (*) aparecendo após o endereço nas telas de configuração de rede e informações do sistema.
ⓘ Se o Modo IP estiver configurado como Manual e a alteração for aplicada antes de editar o endereço, gateway e máscara, os padrões podem ser encontrados na seção Configurações de Rede Padrão deste guia.

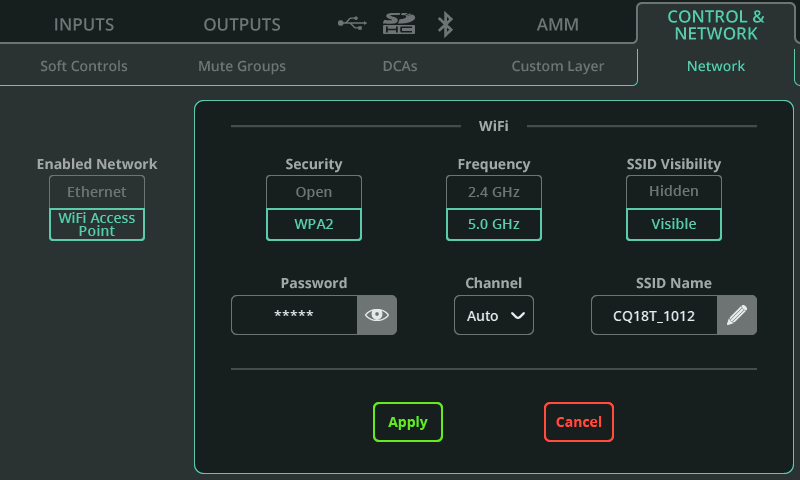

CONTROLE & REDE / Rede (WiFi) (CQ-18T, CQ_20B)
Rede Habilitada – Selecione Ethernet para conexão com fio pela porta de Rede. Selecione Wi-Fi Access Point para conexão sem fio usando o ponto de acesso integrado da unidade (CQ-18T, CQ-20B).
Segurança – Selecione entre um ponto de acesso aberto ou uma rede protegida por senha WPA2.
Senha – Defina uma senha WPA2 para a conexão sem fio.
Frequência – Escolha entre o uso das bandas de frequência 2.4GHz ou 5GHz.
Canal – Selecione um canal (recomenda-se deixar em Automático).
Visibilidade do SSID – Escolha se o nome da rede é transmitido abertamente.
Nome do SSID – Atribua um nome personalizado para a rede. O nome padrão é o modelo CQ seguido pelos últimos 4 dígitos do número de série.
