Atribuição de Faixas

Todas as faixas de fader no SQ+ são livremente atribuíveis.

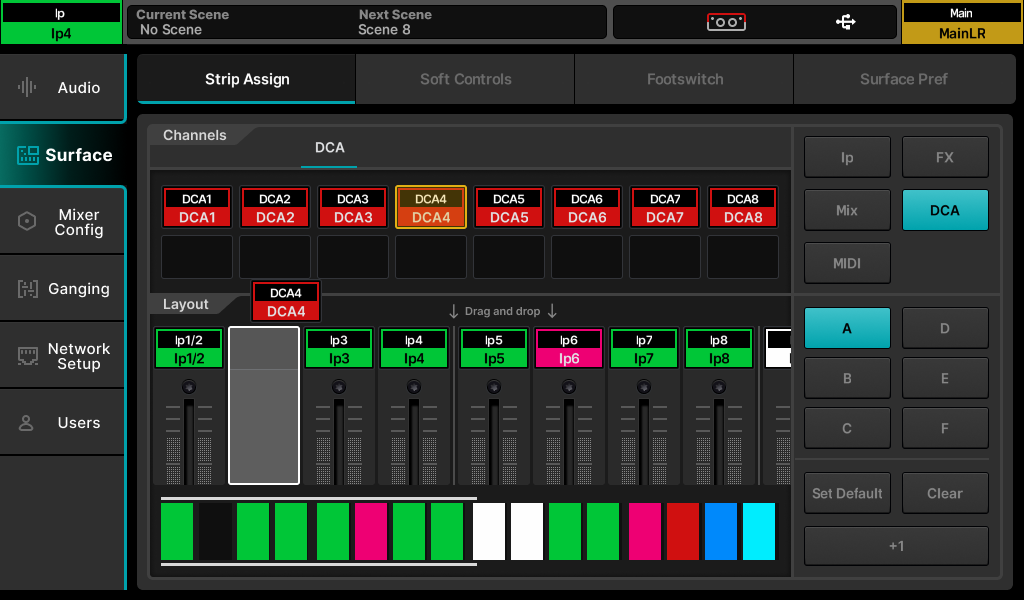

Pressione a tecla de tela ‘SETUP’, toque na aba ‘Surface’ e depois toque na aba ‘Strip Assign’.

• Os canais do SQ+ são exibidos na metade superior da tela. Selecione tipos de canal tocando nos botões à direita, depois use as abas no topo para visualizar todos os canais disponíveis desse tipo.
• As faixas de fader são exibidas na metade inferior da tela. Selecione camadas tocando nos botões à direita ou alternando camadas na superfície, depois toque e arraste para a esquerda ou direita ou use a seção de navegação na parte inferior para visualizar todas as faixas de fader disponíveis.
• Para atribuir canais às faixas de fader, toque e arraste-os da linha superior para uma faixa de fader na linha inferior.
• Para remover atribuições, toque e arraste-os para fora da faixa de fader na parte inferior em direção ao topo da tela.
• Toque e arraste canais na seção inferior para 'pegá-los' e atribuí-los a outra faixa. Note que isso sobrescreverá qualquer atribuição existente.

Há três botões de função no canto inferior direito da tela.

• Use o botão 'Clear' para limpar completamente uma camada.
• O botão 'Set Default' atribuirá as faixas de canal padrão à camada atual.
• Atribua uma única faixa, ou toque em uma faixa na seção inferior para selecioná-la, depois toque no botão '+1' para atribuir a próxima faixa lógica de canal. Por exemplo, com o canal de entrada mono 4 atribuído e selecionado, pressionar o botão '+1' atribuirá o canal de entrada mono 5 à próxima faixa de canal.

ⓘ Os canais de retorno FX podem ser atribuídos às faixas de fader, mas não serão visíveis a menos que sejam roteados a partir da saída do motor FX (ou seja, configurados como ‘Mix -> Return’ no painel traseiro).

ⓘ O bus ‘Listen’ não é um tipo de canal, mas o fader Mix ou um Soft Rotary podem ser usados para controlar o Nível de Audição.

Configuração Mono/Estéreo de Entrada

Para usar canais de entrada como canais estéreo em todo o mixer, eles devem primeiro ser alternados para o modo estéreo.

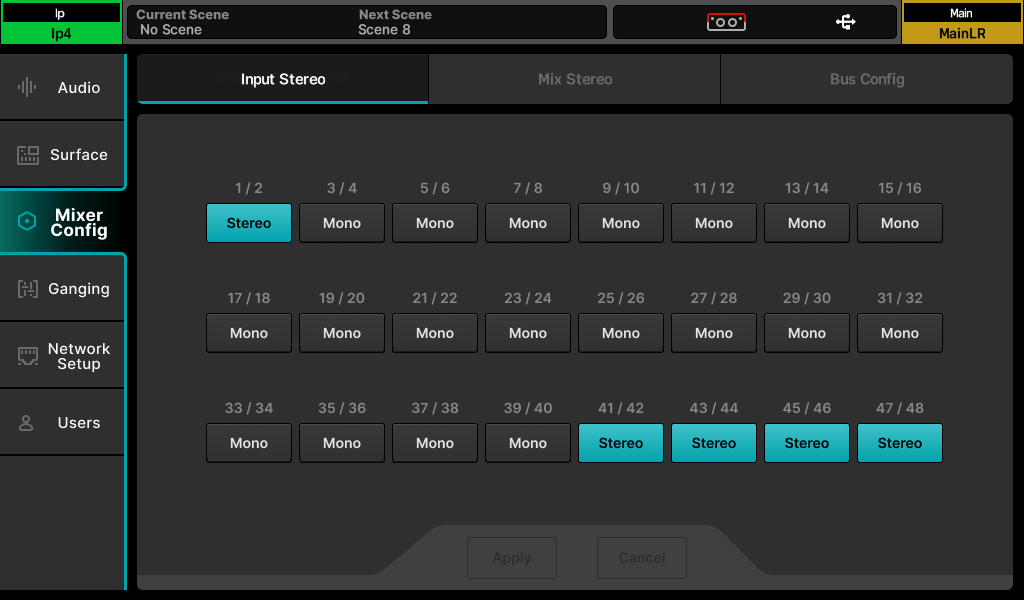

Na tela ‘SETUP’, toque na aba ‘Mixer Config’, depois toque em ‘Input Stereo’

• Pares ímpares/pares de canais de entrada podem ser alternados entre os modos mono e estéreo tocando no botão ‘Mono/Stereo’.
• Toque no botão ‘Apply’ para aplicar quaisquer alterações.
• Toque no botão ‘Cancel’ para desfazer alterações e exibir o estado atual.

ⓘ Por padrão, alterações no estado mono/estéreo de Entrada e Mix em recall de cena são bloqueadas por Filtros Globais.

Configuração Mono/Estéreo de Mix

Mixes podem ser usados como canais mono ou estéreo em todo o mixer. Quando configurados para estéreo, sinais enviados de canais de entrada mono podem ser panoramizados e sinais estéreo são passados em estéreo com controle de balanço. Quando configurados para mono, sinais estéreo são somados.

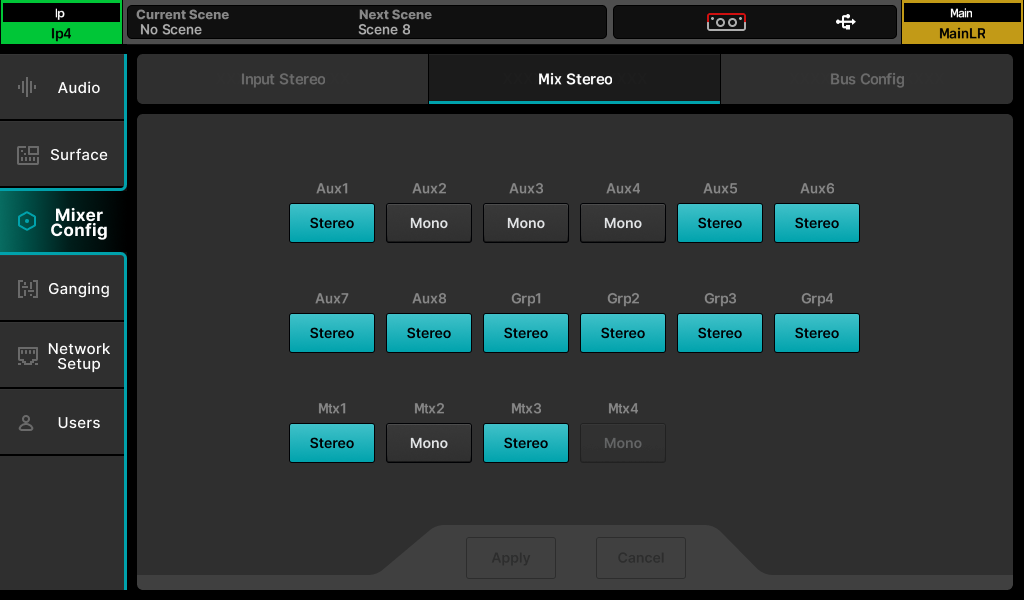

Na tela ‘SETUP’, toque na aba ‘Mixer Config’, depois toque em ‘Mix Stereo’.

• Qualquer mix pode ser alternado entre os modos mono e estéreo tocando no botão ‘Mono/Stereo’.
• Toque no botão ‘Apply’ para aplicar quaisquer alterações.
• Toque no botão ‘Cancel’ para desfazer alterações e exibir o estado atual.

ⓘ Por padrão, alterações no estado mono/estéreo de Entrada e Mix em recall de cena são bloqueadas por Filtros Globais.

Matrizes Extras –

Alternar cada uma das Matrizes estéreo 1, 2 ou 3 para mono ativará uma matriz mono extra, para fornecer até 6 matrizes mono no total.

Alternar qualquer uma delas de volta para estéreo sempre removerá primeiro a matriz mono de número mais alto.

Configurações de Processamento, Roteamento e outras para canais de matriz mono 4-6 são sempre armazenadas ao guardar uma cena, mesmo que a matriz em si esteja indisponível por estar em uso por uma matriz estéreo. Dessa forma, se a matriz for disponibilizada novamente, nenhuma configuração será perdida.

Configuração de Mix Aux/Grupo Bus

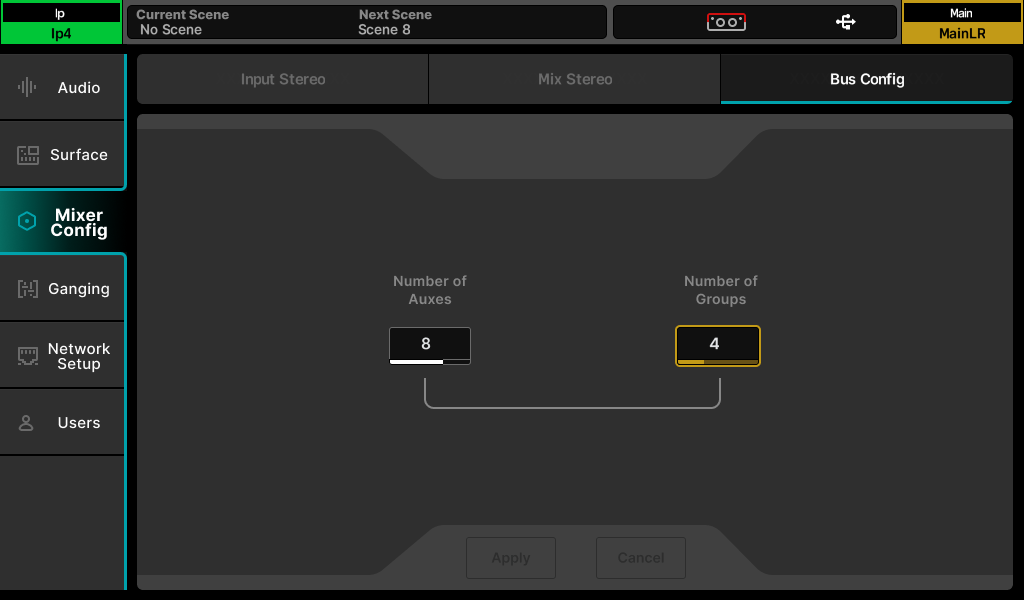

Os 12 mixes podem ser alternados entre modos aux e grupo na aba ‘Bus Config’ em 'Mixer Config'.

• Toque no valor ‘Number or Auxes’ ou no valor ‘Number of Groups’, depois ajuste usando o rotary touchscreen.
• Aumentar o número de grupos diminuirá o número de auxiliares e vice-versa.
• Toque no botão ‘Apply’ para aplicar quaisquer alterações.

Auxiliares sempre serão atribuídos sequencialmente às primeiras teclas de mix, com grupos atribuídos após. Por exemplo, se você configurar os buses como 5 grupos e 7 auxes, auxes 1 a 7 estarão nas teclas de mix 1 a 7 e grupos 1 a 5 estarão nas teclas de mix 8 a 12.

ⓘ Teclas de mix atribuídas a auxes iluminam em azul quando ativas, e teclas de mix atribuídas a grupos iluminam em magenta.

SoftKeys/SoftRotaries

SoftKeys e SoftRotaries permitem personalizar os controles da superfície do SQ+.

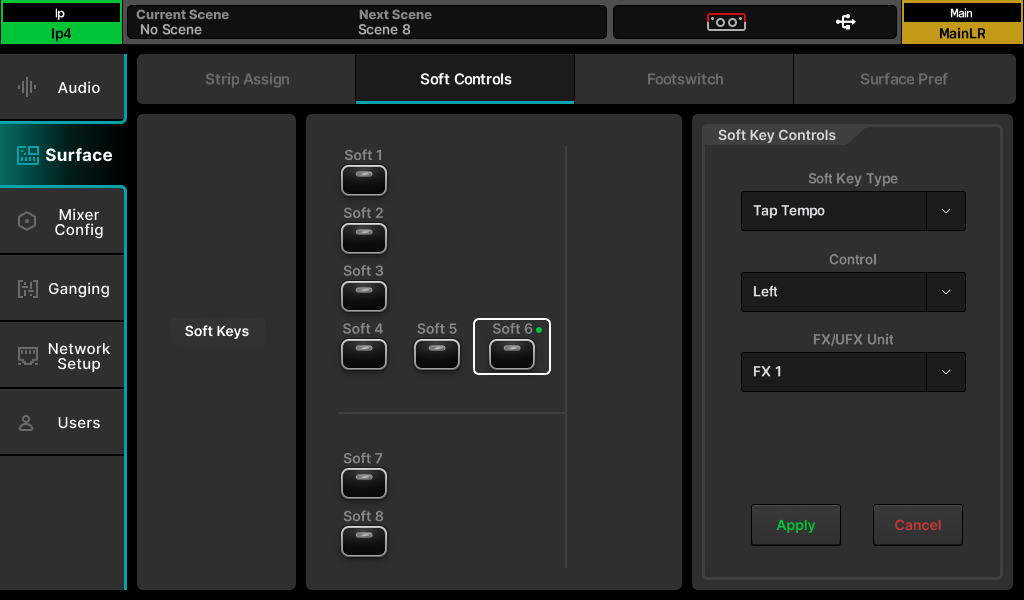

Pressione a tecla de tela ‘SETUP’, depois toque na aba ‘Surface’ seguida da aba ‘Soft Controls’ para visualizar e ajustar as atribuições de SoftKey e SoftRotary.

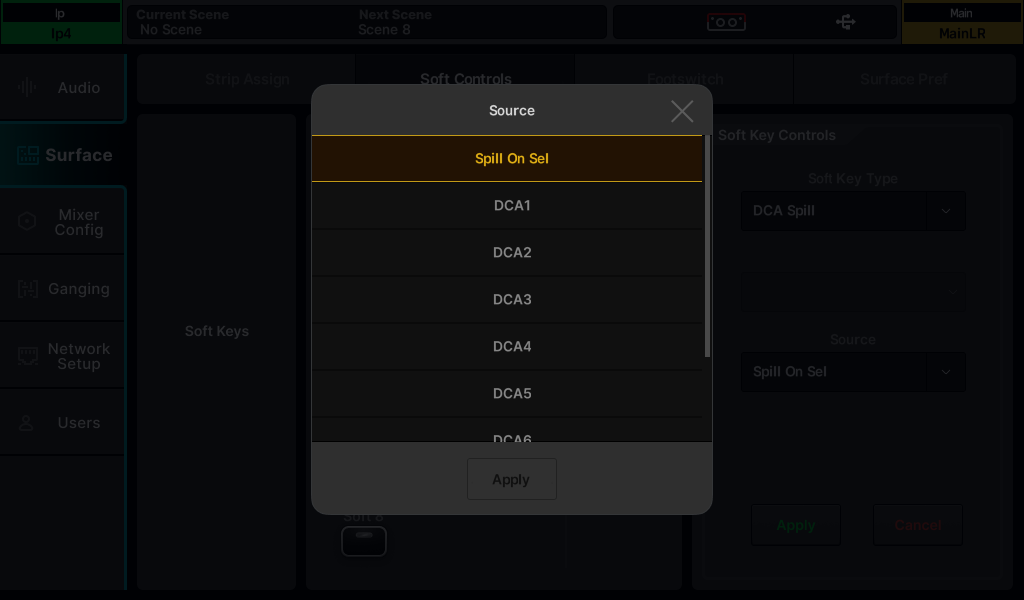

Para mudar a função de um SoftKey ou SoftRotary:

1. Toque em ‘Soft Keys’ ou ‘Soft Rotaries’ (SQ6+, SQ7+).
2. Toque em um botão numerado de SoftKey ou SoftRotary, que correspondem à rotulagem na superfície do SQ+ e ficam destacados em branco quando selecionados.
3. Toque no valor do tipo de controle e selecione um tipo.
4. Toque no valor da opção 1 do controle (quando disponível) e selecione uma opção.
5. Toque no valor da opção 2 do controle (quando disponível) e selecione uma opção.
6. Para Soft Rotaries no SQ6+ e SQ7+ há uma terceira opção de controle para selecionar a função da tecla associada.
7. Se uma alteração foi feita em um Soft Control mas ainda não aplicada, ela será marcada com um ponto verde.
8. Toque no botão ‘Apply’ ou ‘Cancel’ para aplicar ou descartar quaisquer alterações.

SoftKeys iluminam com cores diferentes dependendo da função. Quando atribuídas a um Tap Tempo, piscam para mostrar o tempo atual.

Cada SoftRotary tem um display LCD, uma tecla atribuível e é iluminado quando ativo, com a cor do rotary e da tecla relacionada à função atribuída.

• O display LCD do SoftRotary mostra momentaneamente o valor do parâmetro quando ajustado.
• Pressione a tecla ‘View’ várias vezes para exibir a função e o valor do Soft Rotary.

Pedal de Pé

Conecte um pedal de pé único ou duplo, momentâneo ou com trava, com plug TS ou TRS ¼” na tomada ‘FOOT SWITCH’ na parte traseira do mixer para permitir controle mãos-livres do SQ+.

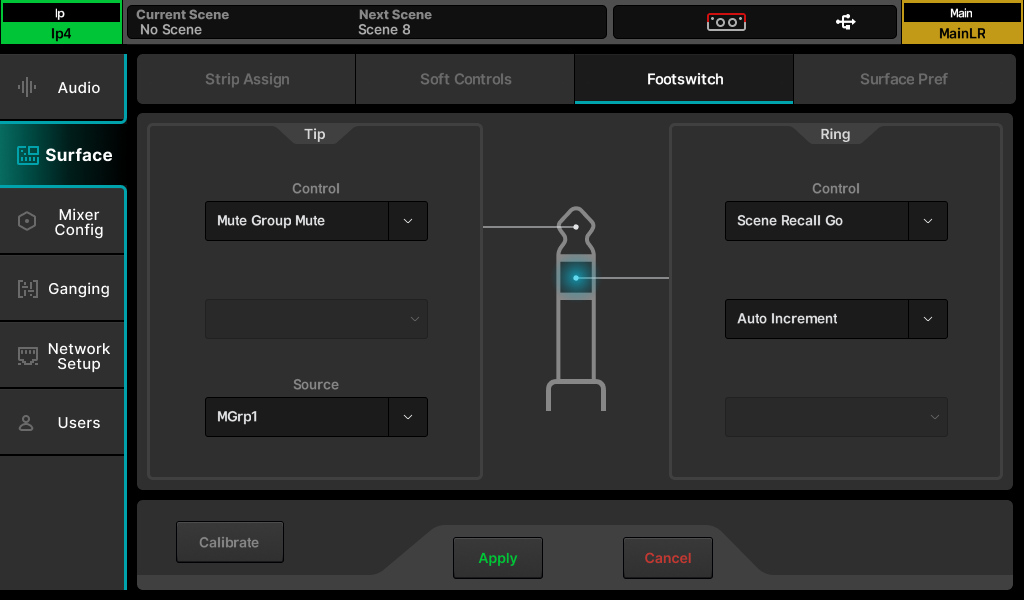

Na tela ‘SETUP’, toque na aba ‘Surface’ e depois na aba ‘Footswitch’ para exibir e ajustar as configurações e atribuições do pedal de pé.

Ao conectar um pedal de pé pela primeira vez, toque no botão ‘Calibrate’ para definir o tipo de pedal usado. Siga as instruções na tela.

• Pedais de pé únicos geralmente usam apenas a conexão ‘Tip’.
• Pode ser necessário experimentar para descobrir qual switch está conectado na ponta ou no anel com um pedal de pé duplo.

As opções para o tipo de switch são as seguintes e devem corresponder ao hardware do pedal:

Unused = Selecione para um switch que você não deseja usar.

Latching = Pressione e solte para ligar, pressione novamente para desligar.

Momentary = Pressione e segure para ligar, solte para desligar.

Soft Latch = Permite usar um switch momentâneo como um switch com trava.

Para atribuir uma função a um pedal de pé:

1. Toque nos botões ‘Tip’ ou ‘Ring’ para selecionar um switch.
2. Toque no valor do tipo de controle e selecione um tipo.
3. Toque no valor da opção 1 do controle (quando disponível) e selecione uma opção.
4. Toque no valor da opção 2 do controle (quando disponível) e selecione uma opção.
5. Toque no botão ‘Apply’ ou ‘Cancel’ para aplicar ou descartar quaisquer alterações.

ⓘ As atribuições disponíveis para pedal de pé correspondem de perto às dos SoftKeys.

Preferências da Superfície

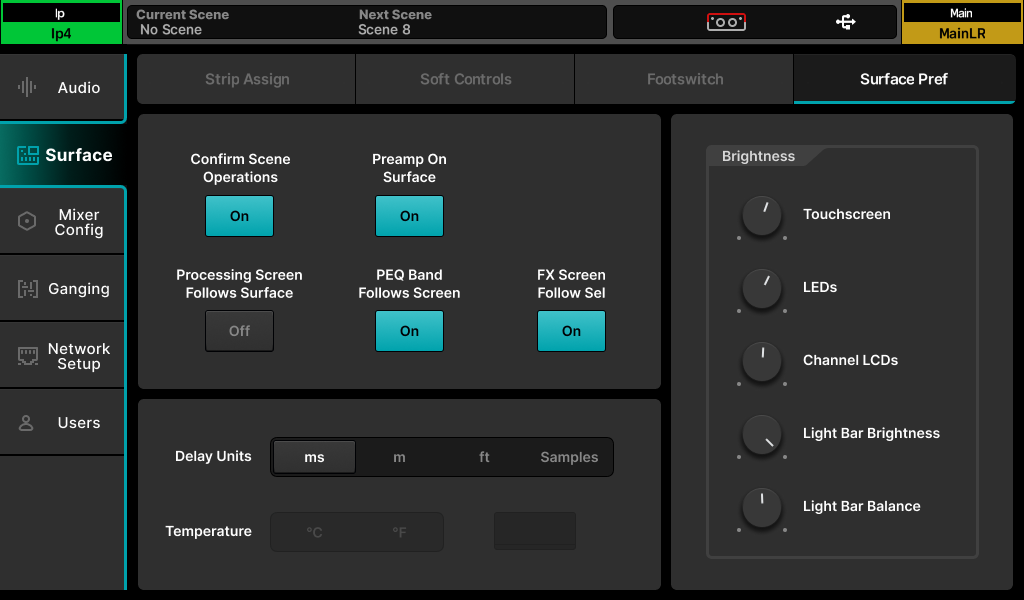

Pressione a tecla ‘SETUP’, depois toque na aba ‘Surface’ seguida da aba ‘Surface Pref’ para ver as preferências da superfície.

ⓘ Esta tela também pode ser acessada pressionando o botão ‘Brightness’ na página ‘Home’.

• Toque no botão ‘Confirm Scene Operations’ para ativar ou desativar janelas de confirmação ao realizar operações de sobrescrever/recuperar/excluir cena.
• Toque no botão ‘Preamp On Surface’ para escolher se o rotary dedicado de pré-amplificador na superfície pode ajustar o ganho do pré-amplificador (quando ‘Off’ o rotary controla o Trim em vez disso).
• Toque no botão ‘Processing Screens Follow Surface’ para ativar ou desativar a opção para as telas de processamento mudarem para o último parâmetro ajustado.
• Toque no botão ‘PEQ Band Follow Screen’ para escolher se a seleção de banda na superfície segue a seleção de banda PEQ na tela.
• Toque no botão ‘FX Screen Follow Sel’ para ativar ou desativar a seleção de unidade FX na tela FX seguindo quais canais estão selecionados.

ⓘ A configuração ‘Preamp on surface’ é útil quando há uma divisão digital entre dois consoles e ajustes de ganho afetariam ambos. Em vez disso, permite ajuste rápido do trim, que é local ao console.

ⓘ ‘FX Screen Follow Sel’ significa que a unidade FX selecionada na tela FX seguirá a seleção do envio e retorno FX, assim como qualquer canal onde uma unidade FX foi inserida.

Controles de Delay de Canal –

‘Delay Units’ altera as unidades exibidas em todos os delays de processamento de canais de entrada e mix.

Unidades de Delay = Milissegundo (ms), Metros (m), Pés (ft), Samples (S)

Como a velocidade do som no ar depende da temperatura do ar, selecionar uma medida de distância permitirá que o valor ‘Temperature’ seja alterado. Isso deve ser configurado para corresponder à temperatura ambiente do ar.

Temperatura = -20°C a +40°C, -4°F a +104°F

ⓘ Note que esses valores ultrapassam a faixa de temperatura operacional do SQ+.

Brilho –

Essas configurações controlam individualmente o brilho da iluminação em todo o SQ+.

• Toque em um dial de parâmetro e ajuste usando o rotary touchscreen.

Touchscreen = A luz de fundo da tela sensível ao toque

LED’s = Todos os LEDs da superfície incluindo teclas, canais e medição PAFL

LCDs da Faixa de Canal = Luz de fundo dos displays LCD de nomeação da faixa de canal

Brilho da Barra de Luz = Brilho da iluminação integrada

Balanço da Barra de Luz = Cor da iluminação integrada

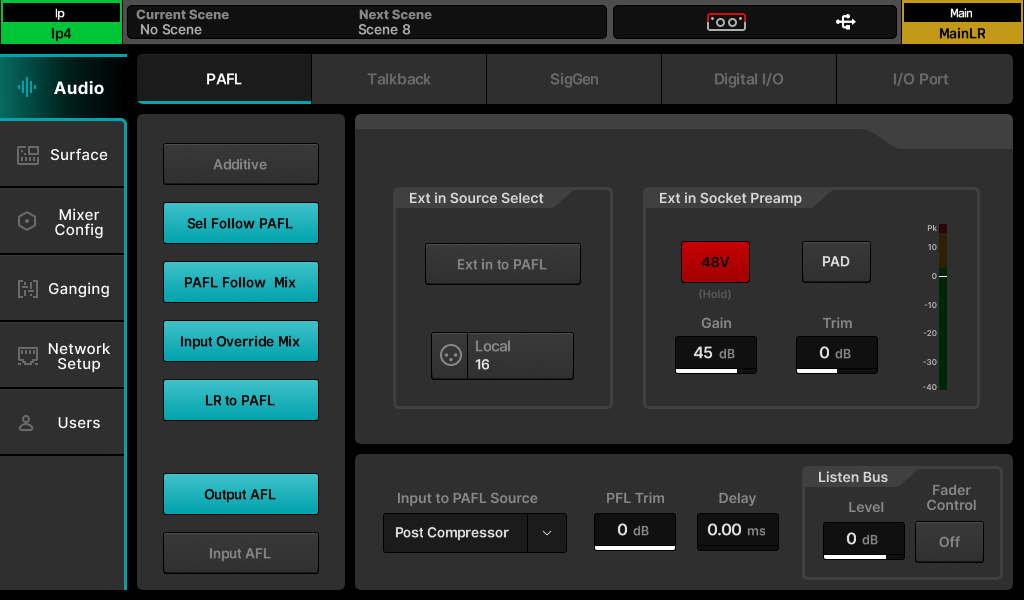

PAFL

As configurações Pre/After Fade Listen afetam o comportamento do bus PAFL que é roteado para a saída de fones do SQ+ e exibido no medidor LED de 12 segmentos, além de ser roteado para o RTA do SQ+.

Pressione a tecla de tela ‘SETUP’, depois toque na aba ‘Audio’ seguida da aba ‘PAFL’ para exibir e ajustar as configurações.

• Toque em qualquer botão à esquerda da tela para ativar ou desativar uma opção.

Additive (On) = Permite que múltiplas faixas de canal sejam roteadas para o bus PAFL ao mesmo tempo.

Sel Follow PAFL (On) = Pressionar uma tecla PAFL também selecionará (‘SEL’) um canal.

PAFL Follow Mix (On) = Quando o PAFL está ativo na faixa de canal de mix, o canal roteado para PAFL seguirá a seleção do mix.

Input Override Mix (On) = Pressionar a tecla PAFL de um canal de entrada desatribui qualquer canal de mix do bus PAFL. Desatribuir todos os canais de entrada reatribui os mixes previamente atribuídos.

LR to PAFL (On) = Quando nenhuma outra roteamento PAFL está ativo, o mix principal LR é roteado para o bus PAFL.

Output AFL (Off) = Canais de saída roteados para o bus PAFL são pré-fader. (Pre-Fade Listen)

Output AFL (On) = Canais de saída roteados para o bus PAFL são pós-fader. (Post/After Fade Listen)

Input AFL (Off) = Canais de entrada roteados para o bus PAFL são pré-fader. (Pre-Fade Listen)

Input AFL (On) = Canais de entrada roteados para o bus PAFL são pós-fader. (Post/After Fade Listen)

Seleção de Fonte Ext in e Preamp/Trim Ext in –

Use essas configurações para selecionar uma entrada externa para alimentar diretamente o bus PAFL. O controle de Preamp estará disponível quando um pré-amplificador local ou remoto tiver sido atribuído.

• Use o botão ‘Ext in to PAFL’ para ligar ou desligar o sinal de entrada externa.

ⓘ Este recurso é destinado à comunicação entre dois sistemas, portanto está ativo mesmo quando o bus PAFL está sendo usado para monitorar canais.

Ponto de Fonte de Entrada para PAFL –

Selecione de onde no canal o sinal PAFL é originado.

Post Preamp = O sinal é afetado apenas pelo pré-amplificador

Post PEQ = Também inclui DEEP Preamp, HPF, Gate, Insert e PEQ

Post Compressor = Também inclui Compressor

Post Delay/AMM = Também inclui Delay de Canal e AMM

ⓘ Note que a configuração ‘Post Preamp’ não inclui processamento DEEP Preamp.

ⓘ Esta configuração determina o comportamento do medidor LED de 12 segmentos quando uma entrada está sendo monitorada. Pode ser diferente da Medição Cromática de Canal dependendo da configuração da Fonte do Medidor de Entrada.

Trim de PFL –

O trim de PFL atenua o nível do sinal PFL roteado para o bus PAFL. Não afeta o AFL.

Trim de PFL = -24dB a 0dB

Delay –

O delay PAFL pode ser usado para alinhar o bus PAFL quando, em um ambiente de som ao vivo, o som naturalmente atrasado de um sistema de som pode ser ouvido ao mesmo tempo que o sinal instantâneo enviado para fones ou monitores, causando problemas de fase ou atraso audível.

Delay do bus PAFL = 0ms a 682,6ms

Nível de Audição –

O bus Listen é alimentado pelo sinal PAFL e pode ser conectado a uma saída. O Nível de Audição afeta o nível de saída deste bus.

Nível de Audição = -Inf a +10dB

Ative 'Listen Bus Fader Control' para controlar o Nível de Audição com o fader da faixa de canal de mix.

Neste modo, a tecla 'LR' do mix fica iluminada em vermelho o tempo todo, embora ainda possa ser usada para mostrar envios nos faders para o mix principal LR.

ⓘ Quando o fader da faixa de canal de mix está sendo usado para controlar o nível de audição, as teclas 'MUTE', 'SEL' e 'PAFL' ainda são usadas para mutar, selecionar ou PAFL o mix atualmente selecionado.

Configurações de Talkback

O talkback é usado para permitir que o engenheiro se comunique via as saídas de áudio.

Quando a tecla ‘TALK’ é pressionada, a fonte de talkback é roteada para todos os mixes atribuídos.

ⓘ A saída de talkback também pode ser roteada para qualquer tomada de saída na aba ‘Monitor Out’ na tela 'I/O'. Esta saída respeita o interruptor ‘TALK’ e é útil para um alto-falante dedicado de talkback ou uso com um sistema ME.

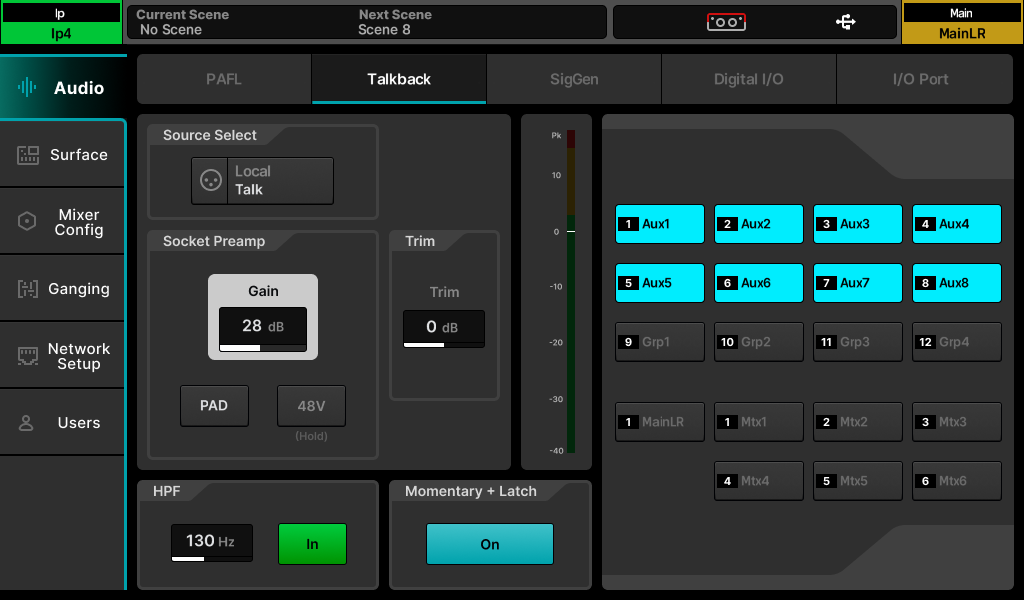

Pressione a tecla de tela ‘SETUP’, depois toque na aba ‘Audio’ seguida da aba ‘Talkback’ para visualizar e ajustar as configurações de talkback.

• As configurações de fonte, pré-amplificador e trim são as mesmas usadas na tela PROCESSING/Preamp e podem ser ajustadas da mesma forma.
• Similarmente, HPF funciona da mesma forma que para qualquer canal de entrada na tela PROCESSING/HPF.
• Toque no botão momentâneo + trava ‘On’ para ativar o modo de trava da tecla ‘TALK’. Quando este modo está ativado, um rápido toque único na tecla ‘TALK’ liga ou desliga o talkback, embora a tecla continue funcionando como momentânea se segurada enquanto se fala e depois liberada.
• Toque em qualquer botão de atribuição de mix para ligar ou desligar o feed de talkback para esse mix.

ⓘ Note que a tomada local ‘TALK’ pode ser usada como uma entrada extra. Quando ‘TALK’ está atribuído a um canal de entrada, alterar configurações do pré-amplificador na tela de Processamento para esse canal também altera as configurações na configuração de Talkback e vice-versa. A mesma lógica se aplica quando uma fonte diferente da tomada local ‘TALK’ é atribuída como fonte de Talkback. No entanto, HPF e Trim são independentes e usados apenas para a função de talkback.

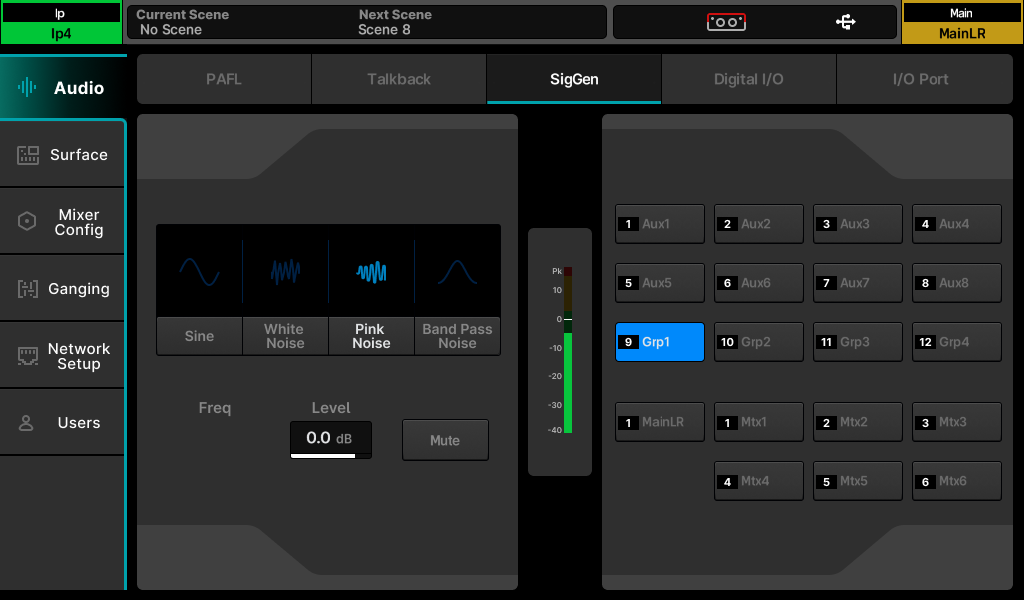

Gerador de Sinal

O gerador de sinal pode ser usado para enviar um sinal a um mix para configuração de nível ou usado em conjunto com um RTA e um microfone de medição para verificar a resposta em frequência de um sistema.

Pressione a tecla de tela ‘SETUP’, depois toque na aba ‘Audio’ seguida da aba ‘SigGen’ para visualizar e ajustar as configurações do gerador de sinal.

• Toque no valor ‘Signal Type’ para selecionar um tipo de sinal.

Tipo de Sinal = Seno, Ruído Branco, Ruído Rosa, Ruído de Banda Passante

• Toque no valor ‘Frequency’ (quando disponível) e use o rotary touchscreen para ajustar.

Frequência = 20Hz a 20kHz

• Toque no valor ‘Level’ e use o rotary touchscreen para ajustar.

Nível = -72dB a +18dB

• Toque no botão ‘Mute’ para silenciar ou ativar o sinal.
• Toque em qualquer botão de atribuição de mix para atribuir ou desatribuir o gerador de sinal a ou de um mix.

ⓘ O gerador de sinal também pode ser usado por qualquer canal de entrada. Selecione ‘Signal Generator’ em ‘Source Select’ na tela PROCESSING/Preamp.

Sincronização de Clock de Áudio e Taxa de Amostragem AES/USB/SQ-Drive

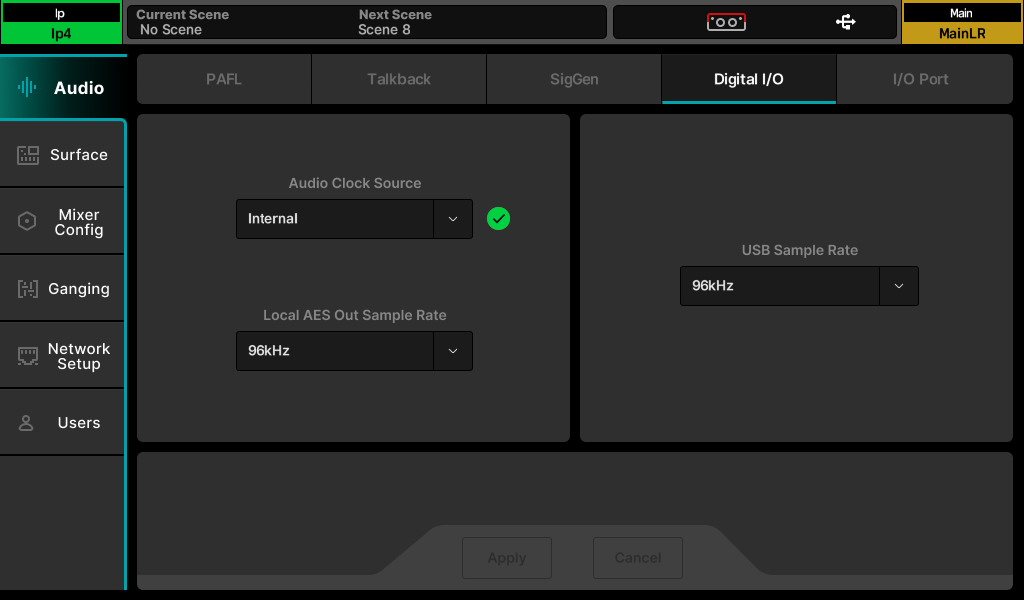

Pressione a tecla de tela ‘SETUP’, depois toque na aba ‘Audio’ seguida da aba ‘Digital I/O’ para ver opções de fonte de clock de áudio, AES e taxa de amostragem USB/SQ-Drive.

Fonte de Clock de Áudio –

• Toque no valor ‘Audio Clock Source’ para selecionar uma fonte.

Internal = Sincroniza ao clock de áudio interno.

SLink = Sincroniza a um sinal de clock digital recebido pela porta SLink.

I/O Port = Sincroniza a um sinal de clock digital recebido na porta de uma placa de opção conectada.

• Toque no botão ‘Apply’ para aplicar alterações.

Quando sincronizado com sucesso, um tique verde será mostrado à direita da seleção da fonte. Quando não há clock adequado sendo recebido, um X vermelho é mostrado à direita da seleção e um aviso é exibido na barra de título do SQ+ no topo da tela. Neste caso, o SQ+ ‘recuará’ para usar o clock de áudio interno.

• Ao usar o SQ+ como sistema autônomo com ou sem unidades de expansão, ‘Internal’ deve ser selecionado como fonte de clock.
• Ao conectar a outro sistema ou rede de áudio de terceiros (como Dante ou Waves), uma única fonte de clock na rede deve ser determinada e todas as outras unidades devem sincronizar a ela, diretamente ou através de dispositivos conectados.

ⓘ O SQ+ sempre funcionará internamente a 96kHz, mesmo que a fonte de clock sincronizada esteja em 48kHz.

ⓘ Problemas com clock podem resultar em cliques e estalos audíveis no áudio.

Taxa de Amostragem de Saída AES Local –

A taxa de amostragem da saída digital AES pode ser alterada se necessário.

• Toque no valor atual da taxa de amostragem, depois selecione uma opção.

Taxa de Amostragem de Saída AES = 44.1kHz, 48kHz, 88.2kHz, 96kHz

• Toque no botão ‘Apply’ para aplicar quaisquer alterações.

Taxa de Amostragem USB –

A configuração da taxa de amostragem se aplica tanto ao USB-B quanto ao SQ-Drive e pode ser alternada entre 96kHz (sem conversão de taxa de amostragem) e 48kHz (conversão de taxa de amostragem ativada).

A conversão ocorre entre o núcleo e a conexão USB-B ou SQ-Drive, então o SQ+ continuará a executar todo o processamento a 96kHz, independentemente do modo selecionado.

ⓘ Selecionar o modo 48kHz permitirá gravação e reprodução de até 32 canais para e do SQ-Drive. Para mais informações, veja a seção de Gravação e Reprodução Multitrack do SQ-Drive neste guia.

I/O Port (Placas de Opção)

Existem várias placas de opção disponíveis para a porta I/O do SQ+. Estas permitem que o SQ+ se integre com protocolos de áudio de terceiros ou forneçam uma porta SLink adicional.

ⓘ Antes de instalar, verifique as notas de versão do firmware do SQ+ para garantir que a placa de opção seja suportada pela versão do firmware atualmente em execução no SQ+.

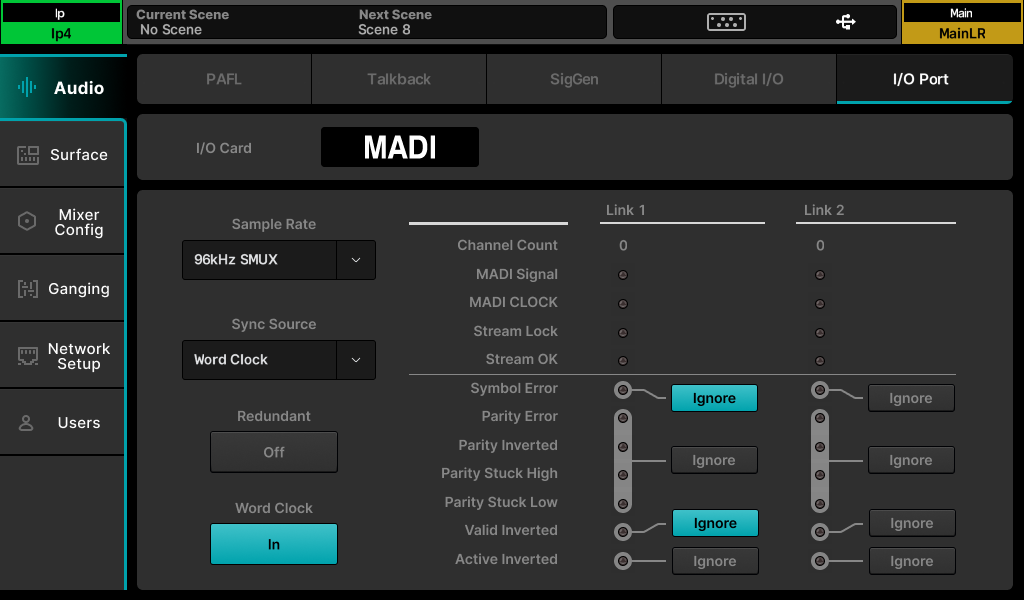

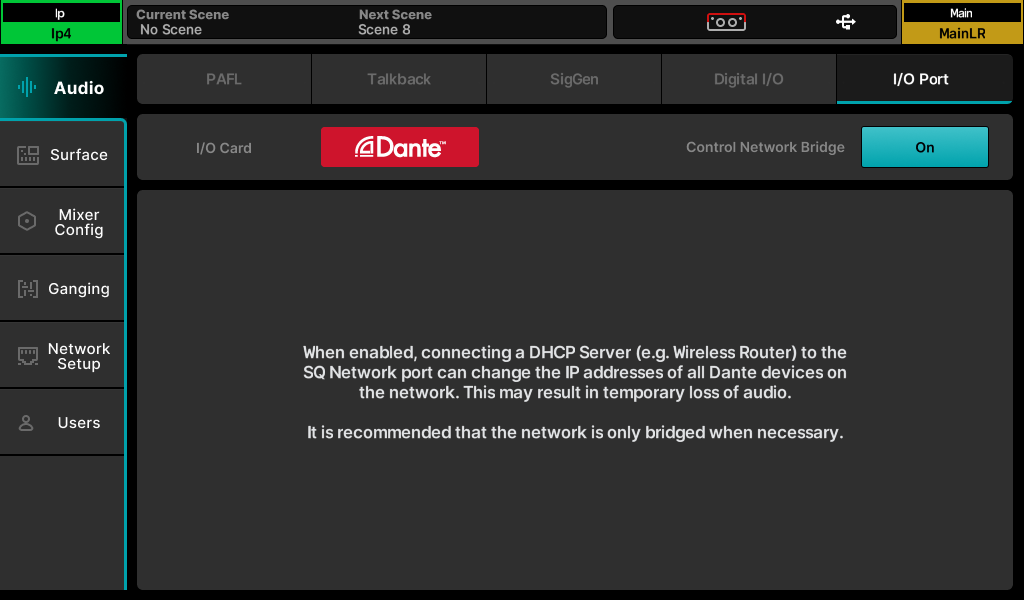

Para ver e ajustar as configurações da porta I/O, pressione a tecla ‘SETUP’, depois toque na aba ‘Audio’ seguida da aba ‘I/O Port’.

Esta tela mostra informações e configurações para a placa de opção atualmente conectada. Também contém o interruptor ‘Control Network Bridge’.

Quando o Control Network Bridge está ligado, a placa de opção está internamente conectada (bridged) à porta de Rede do SQ+. A ponte de rede de controle é apenas para mensagens de controle, pois diferente da porta SLink ou das portas nas placas de opção Dante e Waves, a porta de Rede do SQ+ não pode ser usada para conexões de áudio.

ⓘ Note que ter o Control Network Bridge ‘On’ pode causar problemas em certas configurações. Detalhes desses potenciais problemas são exibidos na metade inferior da tela e devem ser considerados antes da ponte de rede ser ativada.

SLink placa de opção –

A placa de opção SLink fornece uma porta SLink adicional para qualquer console SQ.
Ela tem exatamente a mesma funcionalidade da porta embutida, mas opera de forma independente, permitindo que dois protocolos diferentes sejam executados no mesmo sistema.

ⓘ O interruptor ‘Control Network Bridge’ não afeta a placa de opção SLink pois a porta SLink é para conexão direta a outros consoles ou expansores usando protocolos de Camada 2.

Dante placa de opção –

As placas de opção Dante fornecem conexão de 32x32 ou 64x64 canais a uma rede Dante de 96kHz ou 48kHz.

Ao fazer patch para/de a porta I/O com uma placa Dante instalada, você está fazendo patch entre o núcleo do SQ+ e o módulo Dante. Você deve então usar o controlador Dante para realizar patch adicional entre o módulo da placa de opção e outros dispositivos na rede.

O ‘Control Network Bridge’ pode permitir que um computador conectado à rede Dante controle também o SQ+ usando SQ+MixPad ou MIDI sobre TCP/IP, ou que um computador conectado à porta de Rede do SQ+ execute o controlador Dante e ajuste patch ou configurações de dispositivo.

ⓘ Nenhum áudio é passado pela porta de Rede do SQ+.

Visite o site da Audinate (www.audinate.com) para saber mais sobre Dante, e para baixar softwares incluindo o controlador Dante e o Dante Virtual Soundcard (DVS).

Waves placa de opção –

A placa de opção Waves fornece conexão de 64x64 canais a uma rede Waves SoundGrid operando a 96kHz ou 48kHz.

Ao fazer patch para/de a porta I/O com uma placa Waves instalada, você está fazendo patch entre o núcleo do SQ+ e o módulo Waves. Você deve então usar o software Waves (SoundGrid Studio) para realizar patch adicional entre o módulo da placa de opção e o computador ou outros dispositivos na rede.

O ‘Control Network Bridge’ permite que um computador conectado à rede SoundGrid ‘veja’ e controle o SQ+ usando SQ+MixPad ou MIDI sobre TCP/IP.

Note que com o Control Network Bridge ligado, pode ser possível tentar passar áudio SoundGrid pela porta de Rede do SQ+, mas o sistema não deve ser usado desta forma e qualquer conexão que transporte áudio deve ser conectada diretamente às portas da placa de opção.

Visite o site de suporte da Waves (www.waves.com/support) para mais informações sobre o SoundGrid da Waves e para baixar os aplicativos e drivers necessários para o uso da placa de opção Waves com seu sistema.

MADI placa de opção –

A placa de opção MADI fornece conexão de 64x64 canais a outros equipamentos MADI via 2 links de entrada e 2 links de saída. Pode operar a 96kHz ou 48kHz, com ou sem redundância.

Ao operar a 96kHz, até 32 canais podem ser usados em cada link de entrada ou saída e a 48kHz até 64 canais podem ser usados em cada link de entrada e saída conforme segue:

O Word Clock BNC na placa de opção pode ser configurado como entrada ou saída e a Fonte de Sincronização pode ser Word Clock ou qualquer um dos Links de entrada.

ⓘ Para sincronizar o SQ+ à Fonte de Sincronização MADI, o Clock de Áudio do SQ+ também deve ser configurado para ‘I/O Port’.

Informações sobre o fluxo MADI para cada Link são exibidas à direita das configurações principais, incluindo indicação de erro. Se um erro for detectado no fluxo, o áudio de entrada será silenciado, então uma opção para ignorar esses erros é fornecida para maior compatibilidade com equipamentos de terceiros.

ⓘ Ignore erros de fluxo apenas quando absolutamente necessário e verifique a integridade do áudio em baixo nível, pois um erro no fluxo pode causar ruído digital em escala total nas saídas.

Derramamento de DCA

A função de Derramamento de DCA permite que todos os membros de um DCA sejam temporariamente exibidos nas faixas de canal e camadas, no lugar da configuração atual da faixa de canal.

Os membros são sempre derramados em ordem listada com o próprio DCA na última faixa de canal. Trabalhar com canais em estado de derramamento é o mesmo que trabalhar com a configuração padrão da faixa de canal.

Existem duas formas de ‘derramar’ um DCA, diretamente ou usando a função ‘Spill On Select’.

Derramar um único DCA –

Atribua um SoftKey para derramar um DCA específico, ou configure uma Tecla Soft Rotary para ‘Spill’ quando o Soft Rotary estiver atribuído a ‘DCA Level Fader’.

Pressione a tecla para derramar instantaneamente o DCA. O SoftKey piscará e o DCA derramado será exibido ao lado do mix atualmente selecionado na tela.
Para sair do derramamento, pressione a tecla novamente, ou pressione a tecla (piscante) ‘SEL’ na faixa de canal do DCA.

Derramamento ao selecionar –

Atribua um SoftKey para ‘Spill On Sel’. Quando pressionado, ele se iluminará para mostrar que o derramamento ao selecionar está ativo e uma segunda pressão desativará a função.
Quando ativo, pressionar a tecla ‘SEL’ de qualquer faixa de canal DCA derramará esse DCA.
Para sair do derramamento, pressione a tecla (piscante) ‘SEL‘ na faixa de canal DCA exibida.

ⓘ Desativar derramamento ao selecionar sairá automaticamente de qualquer derramamento atual.

Agrupamento de Entrada

Agrupamento permite que atributos de processamento e roteamento sejam vinculados em vários canais de entrada. Isso significa que alterações nos atributos vinculados em um membro do grupo afetam todos os outros membros desse grupo ao mesmo tempo.

O SQ+ possui 8 grupos com até 12 membros em cada.

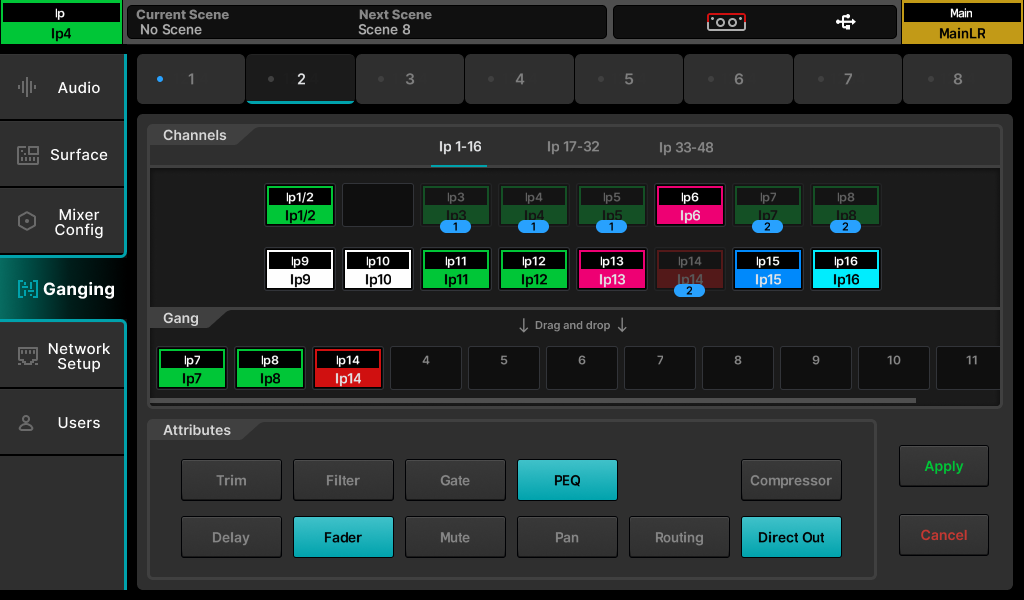

Para configurar agrupamento, pressione a tecla ‘SETUP’, depois toque na aba ‘Ganging’.

• Selecione um grupo usando os números no topo da tela.
• Arraste e solte canais de entrada da lista de canais para o grupo. Use as três abas na seção Canais para visualizar todos os canais de entrada disponíveis. Toque e arraste para a esquerda e direita na seção de Grupo para ver todas as vagas disponíveis.
• Toque nos botões de Atributo para ativar ou desativar os atributos vinculados para o grupo selecionado.
• Toque no botão 'Apply' para criar o grupo.

Os atributos que podem ser vinculados por um grupo são os seguintes:

Trim = Trim pós pré-amplificador

Filtro = HPF ativado/desativado e frequência

Gate = Todos os parâmetros de gate

PEQ = Todos os parâmetros de PEQ

Compressor = Todos os parâmetros de compressor

Delay = Delay em ms do canal

Fader = Fader de entrada para nível Main LR

Mute = Estado de mute do canal

Pan = Pan/Balanço do canal para mix

Roteamento = Atribuições e níveis de envio para mix

Saída Direta = Nível de saída direta

Configuração de Rede

Para uso com qualquer controle via Ethernet, como controle sem fio ou uso com MIDI sobre TCP/IP, o SQ+ deve estar conectado como um dispositivo em uma rede.

Com as configurações padrão, o SQ+ se conectará automaticamente a qualquer rede que use DHCP para atribuir endereços IP e será visto por quaisquer apps rodando em dispositivos conectados à mesma rede.

Em algumas situações, é necessário ou preferível usar um endereço IP estático. Não é recomendado usar as configurações estáticas a menos que você compreenda completamente a rede à qual está se conectando.

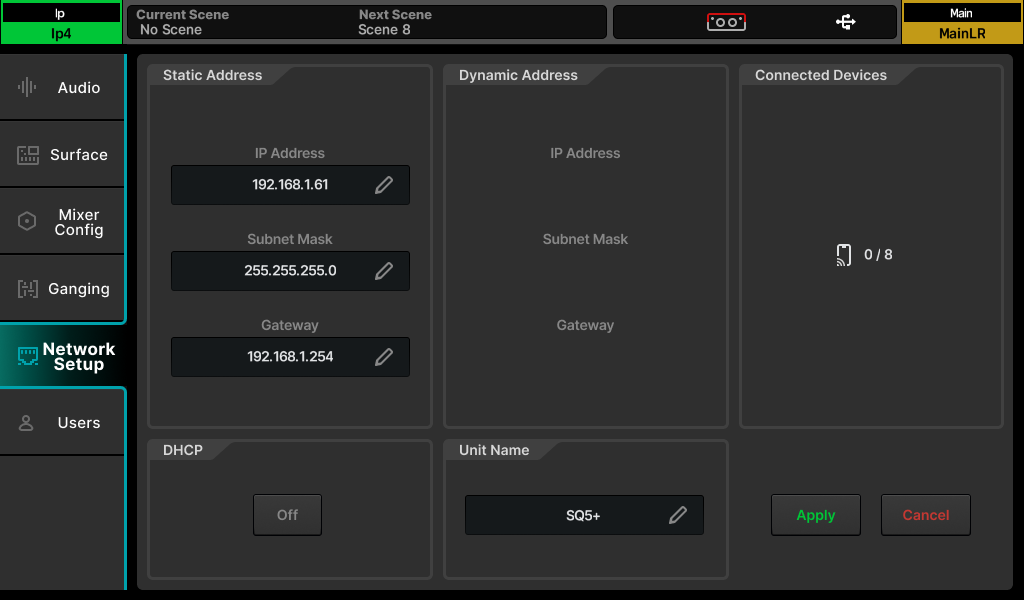

Pressione a tecla ‘SETUP’, depois toque na aba ‘Network Setup’ para ver e ajustar as configurações de rede.

• Toque no botão DHCP On/Off para ligar ou desligar o modo DHCP. Valores de endereço dinâmico são exibidos quando o DHCP está ativado e o SQ+ recebeu um endereço. Configurações estáticas não podem ser ajustadas se o modo DHCP estiver ativado.
• Se um endereço não for atribuído via DHCP, o SQ+ atribuirá a si mesmo um endereço usando uma função auto-IP. Neste caso, um asterisco (‘*’) será exibido no final do endereço.
• Toque em qualquer um dos valores estáticos de rede para inserir novos valores.
• Toque no valor ‘Unit Name’ para alterar o nome do SQ+ (como visto por outros dispositivos na rede, incluindo apps).
• Toque no botão ‘Apply’ ou ‘Cancel’ para aplicar ou descartar quaisquer alterações.
• A seção Dispositivos Conectados mostra quantos apps remotos estão conectados. Até 3 instances do app SQ+MixPad podem estar conectadas, com um máximo total de 8 conexões disponíveis que também incluem quaisquer apps SQ+4You.

ⓘ Ao usar um roteador ou ponto de acesso sem fio, certifique-se de conectar a porta ‘Network’ do SQ+ a uma porta ‘LAN’ disponível. O LED ‘Lnk’ da porta de rede no SQ+ acenderá para mostrar atividade na rede.

Permissões de Usuário

Junto com o usuário Admin, o SQ+ pode ter 10 outros usuários, cada um com permissões individuais, senhas, acesso a cenas e cenas de usuário (que são recuperadas no login).

Esses usuários podem fazer login no próprio SQ+ assim como em qualquer cliente conectado remotamente ao SQ+, como os apps SQ+MixPad e SQ+4You. Isso significa que múltiplos usuários podem estar logados em dispositivos diferentes ao mesmo tempo.

Pressione a tecla ‘SETUP’, depois toque na aba ‘Users’ para configurar e gerenciar usuários.

ⓘ A configuração e permissões de usuários só podem ser feitas quando logado como Admin.

Para alterar configurações e permissões de usuário, primeiro selecione um usuário da lista à esquerda. Você agora está fazendo alterações apenas para esse usuário, então a lista de usuários permanece visível em todas as abas, permitindo comparar usuários rapidamente e alterar permissões a qualquer momento.

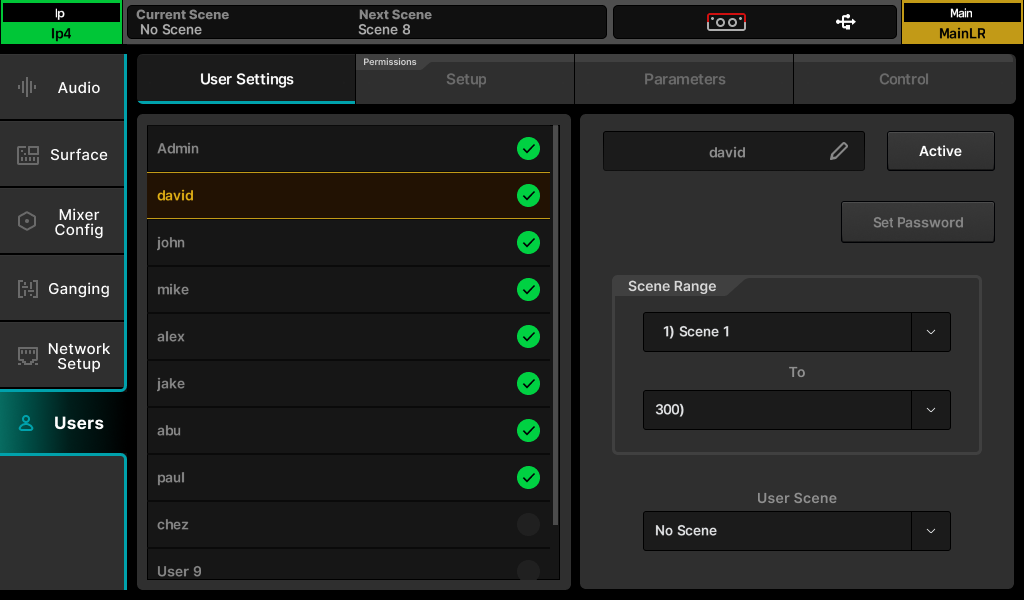

Configurações do Usuário –

• Toque na caixa de texto do nome do usuário para alterar o nome do usuário.
• Toque no botão ‘Inactive’ para ativar o usuário (o botão muda para ‘Active’ e um tique aparece na lista).
• Toque no botão ‘Set Password’ para definir ou alterar a senha do usuário. Esta senha é usada ao fazer login assim como ao bloquear a mesa.

ⓘ O usuário Admin está sempre ativo e tem acesso irrestrito a todas as configurações do mixer.

ⓘ Para remover uma senha, defina uma senha em branco para o usuário.

• Use ‘Scene Range’ para selecionar um intervalo de cenas que o usuário pode acessar (o intervalo padrão é todas as 300 cenas).
• Se necessário, toque no valor ‘User Scene’ para escolher uma cena para carregar quando o usuário fizer login.

ⓘ Ao fazer login várias vezes como o mesmo usuário (como quando o SQ+ foi desligado no final do dia e o mesmo usuário faz login no dia seguinte), um pop-up será exibido para decidir se o SQ+ recupera seu estado anterior ou recarrega a ‘User Scene’.

Biblioteca de Permissões de Usuário –

Com um dos dez usuários selecionados, pressionar a tecla ‘LIBRARY’ exibirá a biblioteca de permissões de usuário. Presets de fábrica são incluídos como pontos de partida e para configuração rápida, mas você também pode armazenar e recuperar presets de usuário.

• Selecione um preset e toque em ‘Recall’ para aplicar as configurações de permissão ao usuário atualmente selecionado.
• Toque em ‘User’ para acessar a biblioteca de usuário onde você pode gerenciar seus próprios presets.

ⓘ A biblioteca de permissões de usuário não pode ser acessada quando o usuário Admin está selecionado, pois o Admin não pode ser bloqueado de usar quaisquer parâmetros ou recursos.

Permissões –

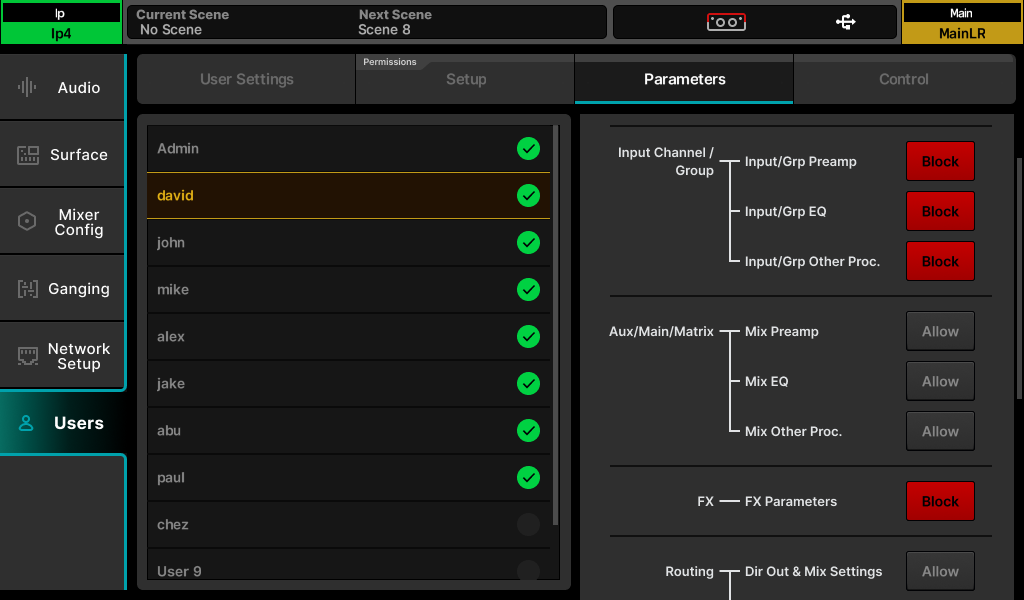

Ao tocar nas abas ‘Setup’, ‘Parameters’ ou ‘Control’ serão exibidas listas de parâmetros e recursos que podem ser definidos como ‘Allow’ ou ‘Block’ por usuário.

• Toque no botão ‘Allow’/’Block’ à direita para alternar o acesso.

Permissões de Usuário Disponíveis –
