Roteamento

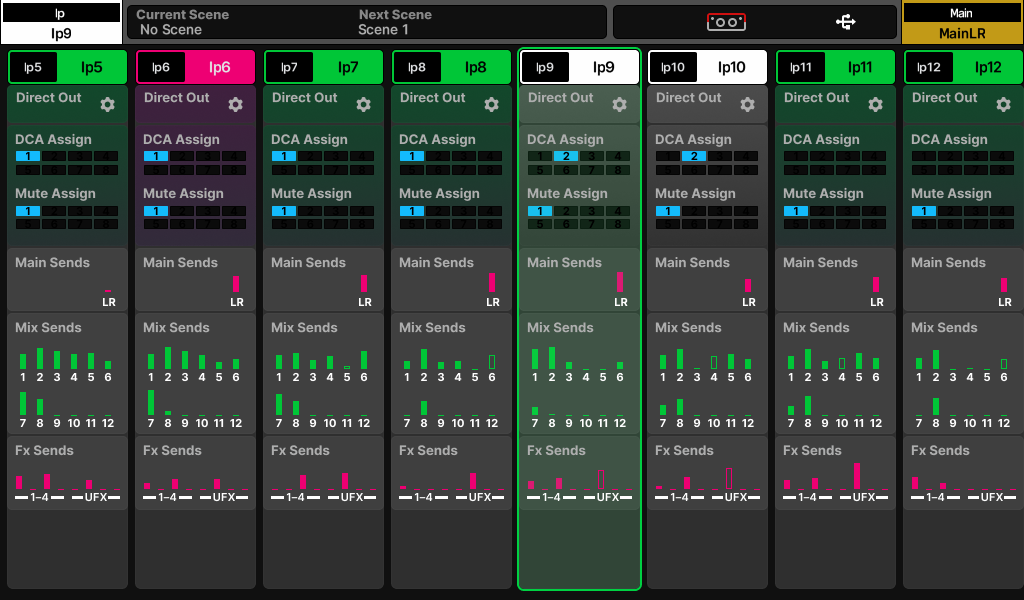

Pressione qualquer tecla ‘SEL’ para selecionar um canal e, em seguida, pressione a tecla de tela ‘ROUTING’ para exibir a visualização de ‘banco’ de roteamento. Isso mostra uma visão geral de 8 canais ao mesmo tempo, com o canal selecionado destacado.
Se um canal estiver atribuído a um grupo DCA ou Mute, isso será mostrado com um ícone preenchido e numerado.
Os níveis de envio para canais de Entrada e Grupo são exibidos para Main/LR, envios Aux e envios FX. Eles são exibidos como uma barra preenchida se atribuídos, e um contorno se não atribuídos. A barra é colorida de rosa para pós-fader e verde para pré-fader.
Se uma mixagem foi configurada como grupo, e um canal está atribuído ao grupo, isso é mostrado com um círculo rosa.
Os 8 canais exibidos serão ajustados automaticamente se um canal diferente for selecionado, embora você também possa arrastar para a esquerda ou direita para ver outros canais na camada.
- Toque no nome do canal para alterar o nome e a cor.
- Toque em ‘Dir Out’, ‘Main Snd’, ‘Group’, ‘Aux Snd’, ‘FX Snd’ ou 'Matrix' na parte superior do canal para mostrar as configurações para esse canal e tipo de canal.
- Toque nos ‘blocos’ de atribuição DCA/Mute para ver as atribuições.
- Toque em qualquer lugar nos níveis de envio Main/Mix/FX/Matrix para ver informações detalhadas de envio para o canal.
- Toque em qualquer lugar nas Fontes da Matrix para ver todas as fontes daquela Matrix.
- Toque na lista de membros em um canal DCA para visualizar e atribuir ou desatribuir os membros daquele DCA.
ⓘ Os canais DCA exibem uma lista de até 21 ‘membros’. Se houver mais membros do que isso, toque e arraste para cima ou para baixo para visualizar todos.

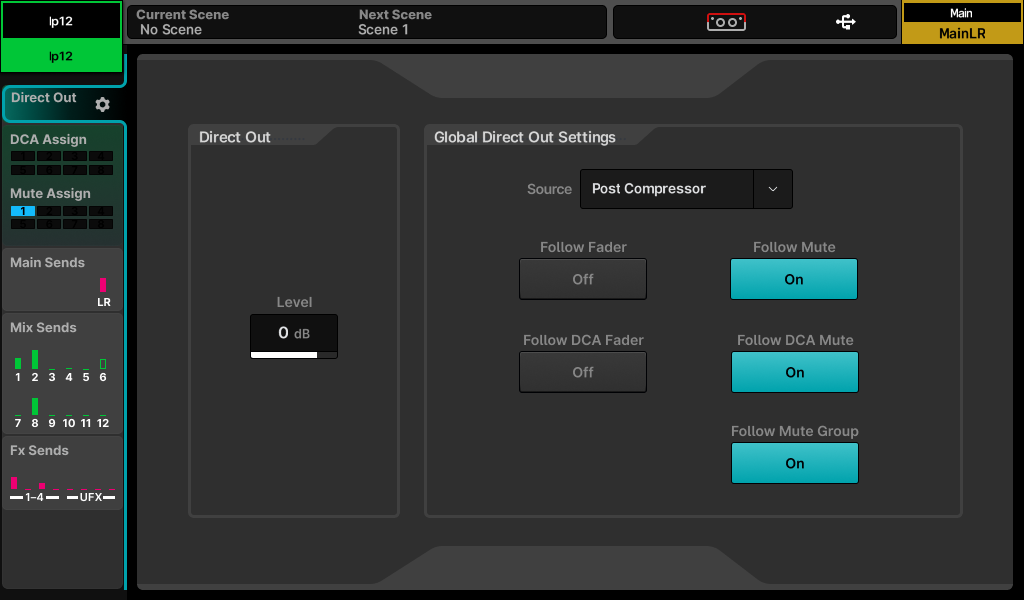

Saída Direta
Toque no botão ‘Dir Out’ em qualquer canal de entrada.
Esta tela mostra o nível de saída direta para o canal selecionado, bem como as configurações globais de saída direta (que afetam todos os canais). O canal atualmente selecionado é exibido à esquerda.
- Toque no valor do nível e ajuste usando o rotary touchscreen, isso é ajustado individualmente em cada canal.
Nível de saída direta = -inf a +10dB
- Escolha se os sinais de saída direta são afetados por faders ou mutes tocando nos botões na tela.
- Selecione o ponto de ‘tap off’ do canal tocando no valor ‘Source’. Cada ponto de origem é apresentado em ordem e é afetado por todo o processamento anterior que está ativado.
Post Preamp = o sinal é afetado apenas pelo ganho do pré-amplificador.
Post HPF = o sinal também é afetado pelo filtro passa-alta.
Post Gate = o sinal também é afetado pelo gate.
Post Insert Return = o sinal também é afetado pelo insert.
Post PEQ = o sinal também é afetado pelo PEQ.
Post Compressor = o sinal também é afetado pelo compressor.
Post Delay = o sinal é afetado por todo o processamento do canal, incluindo atraso ms.
Configurações de Envio de Mix e Balanço
Os canais de mixagem possuem botões diferentes no lugar do botão ‘Dir Out’ encontrado nos canais de entrada, toque nele para ver as seguintes opções.
Main – (‘Main Snd’)
- Toque no valor ‘Output Bal’ e ajuste usando o rotary touchscreen para ajustar o balanço da saída.

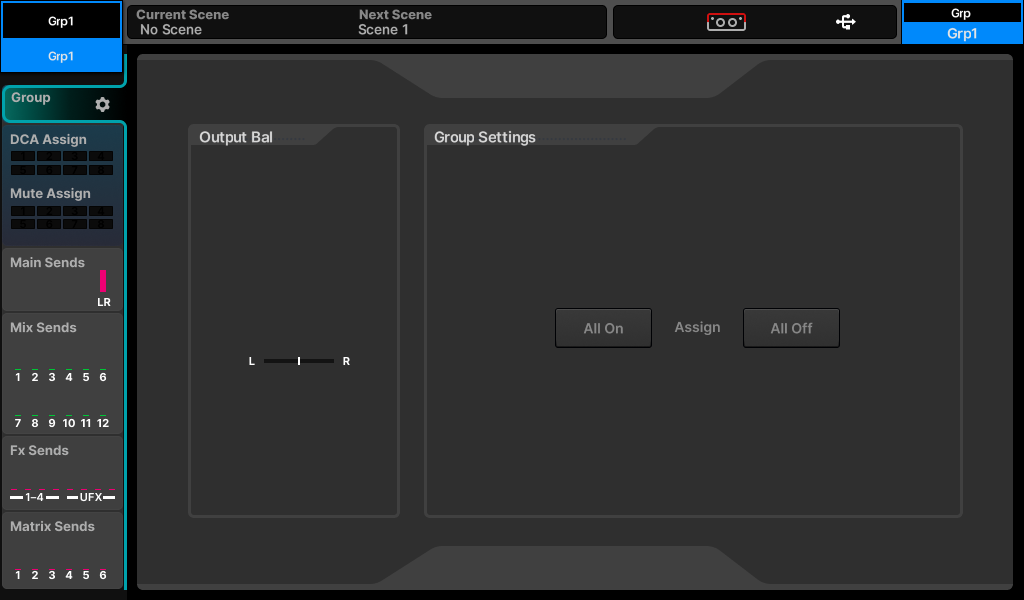

Group – (‘Group’)
- Toque no valor ‘Output Bal’ e ajuste usando o rotary touchscreen para ajustar o balanço da saída.
- Toque no botão ‘All On’ ou ‘All Off’ para atribuir ou desatribuir todos os canais ao grupo selecionado.

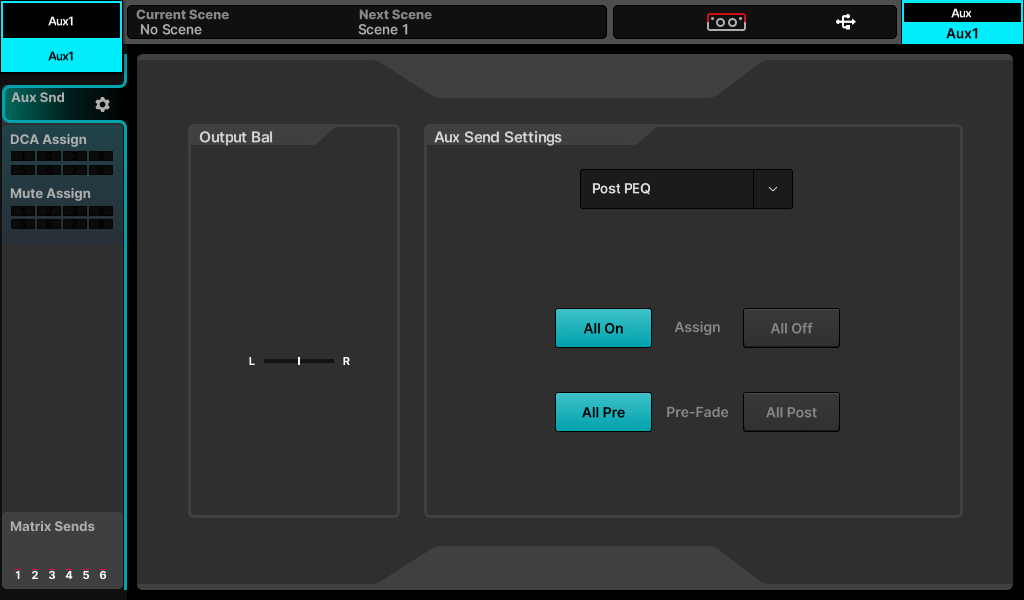

Aux – (‘Aux Snd’)
- Toque no valor da fonte no topo da seção de Configurações de Envio Aux para escolher de onde o aux obtém o sinal do canal. Cada ponto de origem é apresentado em ordem e é afetado por todo o processamento anterior que está ativado.
Post Preamp = o sinal é afetado apenas pelo ganho do pré-amplificador.
Post PEQ = o sinal também é afetado por HPF, gate, insert e PEQ.
Post Compressor = o sinal também é afetado pelo compressor.
Post Delay/AMM = o sinal é afetado por todo o processamento do canal.
- Toque no botão ‘All On’ ou ‘All Off’ para atribuir ou desatribuir todos os canais ao aux.
- Toque no botão ‘All Pre’ ou ‘All Post’ para definir todos os envios de canal como pré-fader ou pós-fader.
FX – (‘FX Snd’)
- Toque no valor ‘Channel Source’ para escolher de onde o barramento de envio FX obtém o sinal do canal. Cada ponto de origem é apresentado em ordem e é afetado por todo o processamento anterior que está ativado.
Post Preamp = o sinal é afetado apenas pelo ganho do pré-amplificador.
Post PEQ = o sinal também é afetado por HPF, gate, insert e PEQ.
Post Compressor = o sinal também é afetado pelo compressor.
Post Delay/AMM = o sinal é afetado por todo o processamento do canal.
- Toque no botão ‘All On’ ou ‘All Off’ para atribuir ou desatribuir todos os canais ao barramento FX.
- Toque no botão ‘All Pre’ ou ‘All Post’ para definir todos os envios de canal como pré-fader ou pós-fader.
Matrix – (‘Matrix’)
- Toque no valor ‘Output Bal’ e ajuste usando o rotary touchscreen para ajustar o balanço da saída.

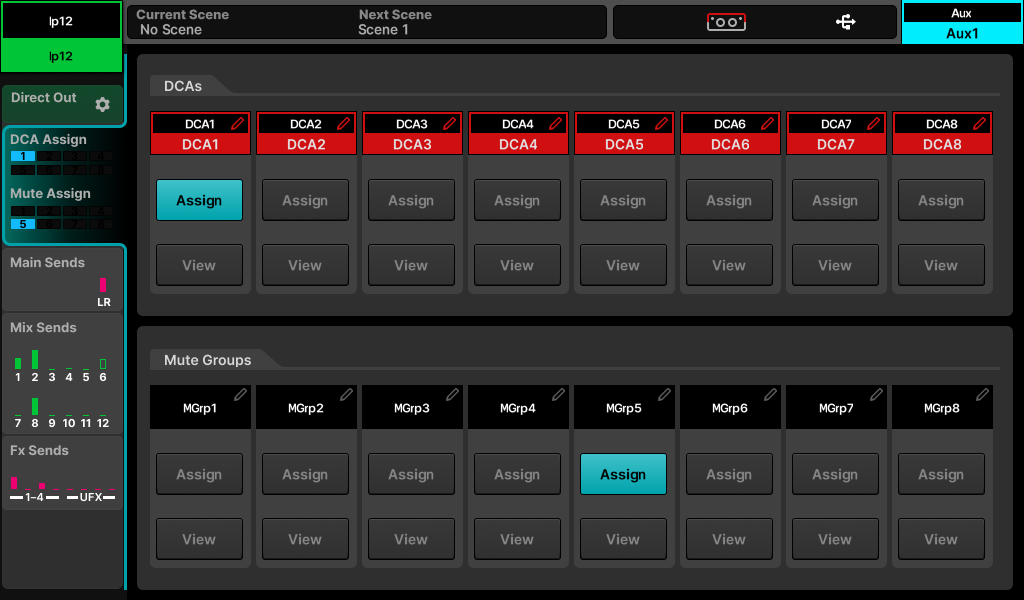

Grupos DCA/Mute
Toque no bloco de Atribuição DCA/Mute para mostrar as atribuições do canal selecionado.
Amplificadores Digitalmente Controlados (DCA’s) controlam os níveis de envio e mutes de múltiplos canais com um único fader e tecla de mute.
Grupos de mute são usados para mutar múltiplos canais usando uma única SoftKey.
- Toque nos botões ‘Assign’ para atribuir ou desatribuir o canal selecionado aos DCAs ou Grupos de Mute.
- Toque nos botões ‘View’ para ver todos os canais atualmente atribuídos a esse DCA ou Grupo de Mute de uma vez.
- Canais podem ser atribuídos ou desatribuídos tocando nos botões de atribuição na tela 'View'.
- Toque nos ‘blocos’ de Atribuição DCA/Mute para retornar à visualização de atribuições do canal selecionado.
Em ambas as telas ‘Processing’ e ‘Routing’, os canais DCA exibem uma lista de até 21 ‘Membros’ de canal (canais atribuídos a esse DCA). Se houver mais de 21 membros, toque e arraste para cima/baixo para visualizar todos.
- Toque em qualquer lugar na lista de membros DCA para visualizar e atribuir ou desatribuir canais.
ⓘ DCAs são apenas para controle, não somam ou transportam sinal, e portanto não possuem funcionalidade de processamento ou medição.
ⓘ Pressionar a tecla PAFL em uma faixa de fader DCA equivale a usar PAFL aditivo em todos os membros do DCA. Quando ativado, as teclas PAFL dos membros do DCA irão piscar.
ⓘ Ao mutar DCAs ou Grupos de Mute, as teclas de mute dos canais atribuídos irão piscar. Se um canal também estiver mutado independentemente, a duração da iluminação ao piscar será maior para indicar isso.
ⓘ A função ‘DCA Spill’ permite que você ‘espalhe’ temporariamente os membros do DCA pelas faixas de canal.

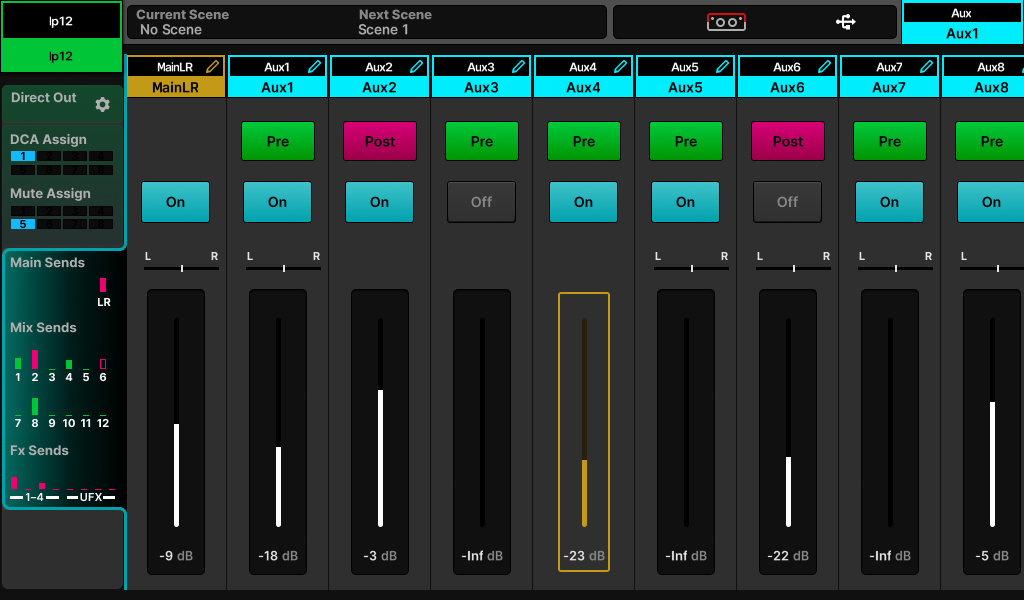

Níveis de Envio e Atribuições de Mix
Esta tela exibe todos os envios e atribuições de mix para o canal selecionado.
- Toque e arraste para a esquerda ou direita para visualizar todas as mixagens e envios.
- Toque em um botão ‘Pre/Post’ para definir um envio como Pré-fader ou Pós-fader.
- Toque em um botão ‘On/Off’ para atribuir ou desatribuir o canal a uma mixagem/envio ou matriz.
- Toque em um controle ‘Pan/Bal’ e use o rotary touchscreen para definir o pan ou balanço para um envio.
- Toque em um indicador ‘Level’ para ajustar o nível de envio para uma mixagem usando o rotary touchscreen.
ⓘ Segurar a tecla ‘ASSIGN’ na superfície do mixer e pressionar a tecla ‘SEL’ de um canal atribuirá ou desatribuirá esse canal da mixagem atualmente selecionada.
ⓘ Segurar a tecla ‘ASSIGN’ na superfície do mixer e pressionar a tecla ‘SEL’ de uma mixagem atribuirá ou desatribuirá todos os canais para essa mixagem.
ⓘ Segurar a tecla ‘PRE FADE’ na superfície do mixer e pressionar a tecla ‘SEL’ de um canal alterna o envio do canal para a mixagem atualmente selecionada entre pré e pós fade.
ⓘ Segurar a tecla ‘PRE FADE’ na superfície do mixer e pressionar a tecla ‘SEL’ de uma mixagem alterna os envios de todos os canais entre pré e pós fade.
Tecla CH para Todas as Mixagens
Pressionar e segurar a tecla momentânea ‘CH TO ALL MIX’ exibe todos os níveis de envio para o canal atualmente selecionado nas faixas de fader. Se o canal selecionado for uma mixagem, os níveis de envio para matrizes serão mostrados.
A tecla CH para Todas as Mixagens pode ser mantida ao mesmo tempo que as teclas ‘ASSIGN’ ou ‘PRE FADE’ para alterar rapidamente as opções de roteamento para todas as mixagens do canal selecionado.

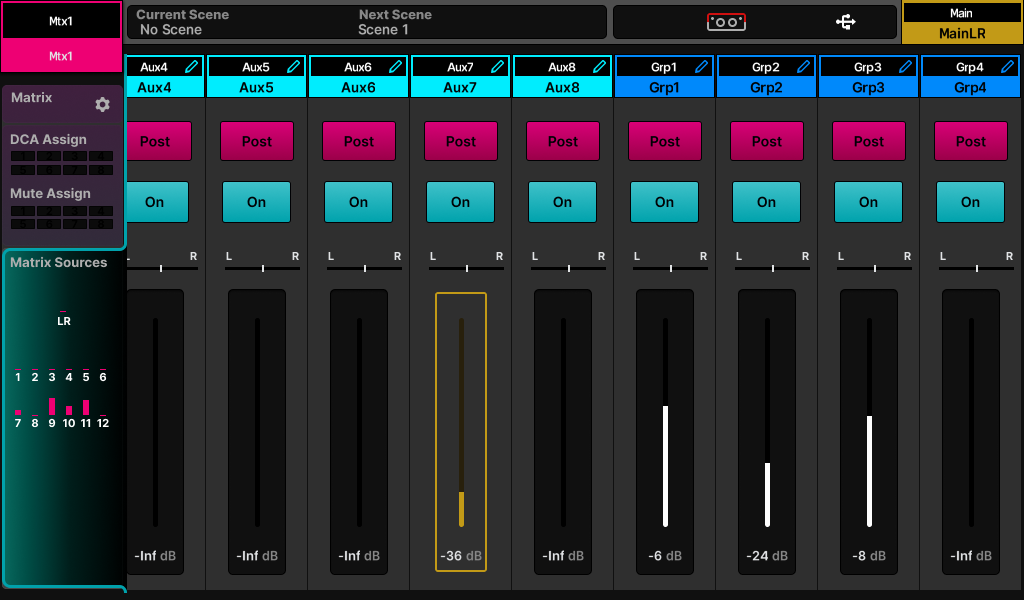

Matrizes
O SQ possui 3 barramentos de matriz estéreo que podem ser divididos para fornecer até 6 matrizes mono. Estas podem ser alimentadas por qualquer combinação de mixagens do SQ e roteadas para qualquer saída disponível para aplicações incluindo:
- Gravação – uma única mixagem ou combinação de mixagens pode ser gravada com processamento adicional de mixagem e controle de nível.
- Alto-falantes extras – uma matriz pode ser usada para enviar uma duplicata de uma mixagem única (frequentemente a mixagem LR) com processamento extra e/ou atraso adicionado. Isso é útil para alto-falantes de ‘preenchimento’ ou para alinhar temporalmente alto-falantes auxiliares.
- Alimentação de subwoofers – roteando a mixagem principal LR (Pós-Fader) para uma matriz e usando isso para alimentar subwoofers, o nível de todo o sistema pode ser controlado pelo envio mestre LR, mas os subwoofers têm processamento adicional e controle de nível.
Existem três métodos para enviar uma mixagem para uma matriz.
- Os envios para matriz de uma mixagem são mostrados na tela de níveis de envio e atribuições quando uma mixagem é selecionada.
- As fontes da matriz são mostradas na tela de fontes da matriz quando uma matriz é selecionada.
- Os envios da matriz são mostrados nos faders quando um canal de mixagem é selecionado e a tecla momentânea ‘CH TO ALL MIX’ é pressionada e mantida na superfície do SQ.
