Conexões

Entradas Locais

Mono mic/linha (XLR) – Estas são numeradas e aceitam sinal balanceado de nível de microfone ou linha. Ganho, Atenuação (Pad) e Alimentação Phantom 48V são controlados digitalmente.

Talkback (XLR) – Idêntico às entradas mono mic/linha. Destinado para comunicação a partir da posição da mesa, mas também pode ser usado como uma entrada adicional.

ST1, ST2 (conector TRS de 1/4”) – Rotulados como pares estéreo, também podem ser usados como entradas mono balanceadas de nível de linha.

ST3 (conector TRS Mini) – Localizado na superfície do SQ+, pode ser usado com uma fonte de nível de linha, como um reprodutor de mídia portátil, laptop, tablet ou smartphone, usando um cabo padrão de conector mini estéreo.

Saídas Locais

Linha mono (XLR) – Saídas de nível de linha para envio de mixagens ou saídas diretas. Estas são numeradas e livremente atribuíveis. Com configurações padrão, a mixagem LR é enviada para 11&12, conforme rotulado.

Linha mono A/B (conector TRS de 1/4”) – Duas saídas de nível de linha atribuíveis, apresentadas em conectores jack balanceados.

Digital AES (XLR) – Saída digital estéreo com múltiplas taxas de amostragem disponíveis. Para conexão a equipamentos com entrada digital.

Fone de ouvido (conector TRS de 1/4”) – Localizado na superfície do SQ+, com controle de nível dedicado. Alimentado pelo barramento PAFL.

SLink

Áudio digital multicanal (etherCON) – Para expansão do SQ+ usando a linha de expansores Allen&Heath Everything I/O. O modo alterna automaticamente entre os protocolos dSnake/ME, DX e gigaACE/GX.

ⓘ SLink não suporta múltiplos protocolos em uma única conexão.

ⓘ Verifique as Conexões SLink para ver as configurações suportadas para o firmware atual.

USB

SQ-Drive – Localizado na superfície do SQ+. Pode ser usado para conectar unidades USB ‘pen/stick’, ou HDDs ou SSDs portáteis. Usado para armazenar e recuperar dados, atualizações de firmware e gravação e reprodução de áudio estéreo ou multitrack.

USB-B – Para conexão a um computador Windows ou Mac, para usar a interface de áudio 32x32 e MIDI integrada.

ⓘ Veja a seção SQ-Drive e USB-B para mais informações.

Rede

Usada para conectar o SQ+ a um roteador wireless, ponto de acesso, rede local ou diretamente a um dispositivo, permitindo que o SQ+ transmita e receba dados de controle. Para uso com apps Allen & Heath SQ+ e para MIDI sobre TCP/IP.

I/O Porta

Para conexão de placas opcionais SQ, permitindo expansão e conectividade usando Allen&Heath (SLink) ou protocolos de terceiros (incluindo Dante, Waves e MADI).

ⓘ Veja www.allen-heath.com para todas as placas opcionais disponíveis.

Pedal

Conecte um pedal momentâneo ou com trava, simples ou duplo, e use para controlar funções como mutes, tap tempo ou mudanças de cena.

ⓘ Veja a seção de Configuração para mais informações.

Roteamento

I/O de roteamento permite que canais de processamento de entrada sejam alimentados de qualquer conector de entrada, e que qualquer conector de saída seja alimentado de qualquer saída direta, mix ou FX. Também é possível rotear sinais pelo sistema sem qualquer processamento de canal usando Tie Lines.

Existem duas formas de rotear conectores de entrada para canais de processamento de entrada, seja na seção Preamp da tela de processamento do canal, ou na tela I/O. Para rotear múltiplos canais de entrada, é mais fácil usar a tela de roteamento I/O, que também é usada para todo roteamento de saída.

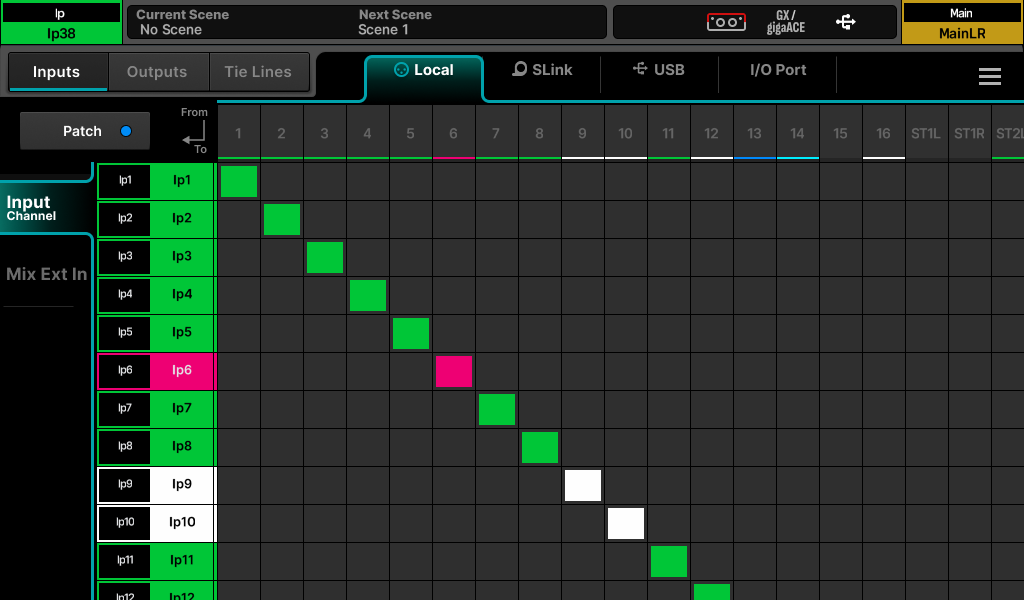

Pressione a tecla de tela ‘I/O’ para exibir a matriz de roteamento. Esta é uma grade de blocos de roteamento onde cada bloco é um cruzamento representando uma conexão.

Roteamento

• Selecione entre 'Entradas', 'Saídas' ou 'Tie Lines' no canto superior esquerdo, então toque em uma das abas à esquerda para selecionar a grade de roteamento visualizada:

‘Entradas’ > ‘Canal de Entrada’ = Roteie conectores de entrada do topo para canais de entrada do SQ+ à esquerda para mixagem.
‘Entradas’ > ‘Mix Ext In’ = Roteie conectores de entrada do topo diretamente para uma mixagem do SQ+ à esquerda (sem qualquer processamento, controle de nível ou mute).
‘Saídas’ > ‘Mix Outs’ = Roteie das saídas de mixagem do SQ+ à esquerda (LR, Aux, Grupo, Matriz), para qualquer conector de saída no topo.
‘Saídas’ > ‘IP Direct Outs’ = Roteie das saídas diretas dos canais de entrada à esquerda para qualquer conector de saída no topo.
‘Saídas’ > ‘FX Returns’ = Roteie dos canais de retorno FX no SQ+ (o sinal ‘wet’ do FX) à esquerda para qualquer conector de saída no topo.
‘Saídas’ > ‘Monitor Out’ = Roteie de PAFL, talkback e saídas Listen no SQ+ à esquerda para qualquer conector de saída no topo.
‘Tie Lines’ = Roteie diretamente de qualquer conector de entrada à esquerda para qualquer conector de saída no topo (sem qualquer processamento, controle de nível ou mute).

• Ao rotear entradas, os conectores de entrada são exibidos no topo da matriz e o canal de destino (no núcleo do SQ+) é exibido à esquerda.
• Ao rotear saídas, a fonte (do SQ+) é exibida à esquerda da matriz, e os conectores de saída são exibidos no topo.
• Ao rotear Tie Lines, as fontes de entrada são mostradas à esquerda e os destinos de saída são mostrados no topo.
• Toque e arraste a grade na tela para ver mais canais de entrada e saída.

Roteando uma Fonte para um Destino –

• Toque o botão ‘Patch’ no topo esquerdo da matriz de roteamento para ativar o roteamento.
• Toque em um bloco de roteamento na matriz para criar ou deletar um roteamento.
• Blocos de roteamento disponíveis são cinza e são preenchidos com a cor do canal quando roteados.

ⓘ Se um conector já estiver em uso, uma confirmação pop-up pode aparecer. Isso pode ser desativado no menu no canto superior direito da tela.

• Blocos de roteamento atualmente indisponíveis, por exemplo quando não há conexão presente, são listrados, mas o roteamento ainda pode ser realizado e será aplicado quando uma conexão for feita.

• Conectores de entrada ou saída que estão atualmente em uso incluem uma linha indicadora colorida abaixo do número do conector.

ⓘ O botão Patch será desligado automaticamente sempre que sair da tela I/O. Pode ser desabilitado completamente no menu no canto superior direito da tela I/O.

ⓘ Todo roteamento para um dispositivo atualmente desconectado será ativado assim que o dispositivo for conectado.

Bibliotecas de Roteamento de Canal de Entrada –

Pressionar a tecla ‘LIBRARY’ na superfície quando a aba ‘Canal de Entrada’ sob ‘Entradas’ estiver ativa exibirá as Bibliotecas de Roteamento de Canal IP.

Estas podem ser usadas para armazenar e recuperar roteamentos de canal de entrada para diferentes configurações e fornecem um método rápido para alternar todo o roteamento de entrada para soundcheck virtual.

Para configuração rápida, presets de fábrica para roteamento um-para-um de cada tipo de entrada são fornecidos.

ⓘ As bibliotecas de entrada armazenam e recuperam todo o roteamento de entrada, não apenas para o tipo de conector de entrada atualmente selecionado.

Conectores Locais

As opções de entrada e saída locais na tela I/O correspondem às etiquetas dos conectores analógicos de entrada e saída no SQ+.

SLink Conectores

A porta SLink é compatível com os protocolos dSnake, DX e gigaACE/GX. Ela alterna automaticamente entre esses modos de protocolo dependendo da conexão detectada. Protocolos diferentes em uma única conexão não são suportados.

O protocolo/modo atual do SLink é mostrado no topo da tela o tempo todo.

Verifique as Conexões SLink para a lista completa de configurações suportadas.

ME Sistemas

Unidades ME-U, ME-1 e ME-500 usam o protocolo dSnake, e podem ser conectadas diretamente, conectadas às portas de monitor ou expansor de um AR2412 ou AB168, ou conectadas à porta DX2/ME de um GX4816.

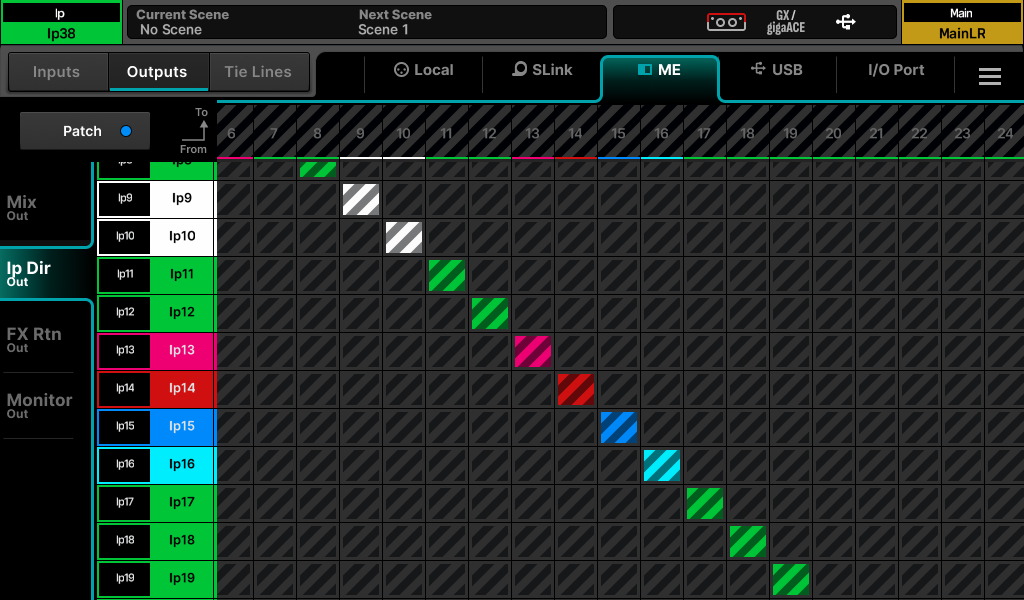

O roteamento ME é aplicado a qualquer porta SLink que esteja rodando o protocolo dSnake, que pode ser a porta SLink, uma placa opcional SLink, ou ambas ao mesmo tempo.

ⓘ Unidades ME-U e ME-1 podem aceitar 40 canais no total, unidades ME-500 aceitam 16 canais mono ou estéreo.

ⓘ Canais estéreo são configurados no SQ+ nas configurações Mixer Config e devem ser roteados para pares de canais ímpares/pares quando usando unidades ME-500.

ⓘ Unidades ME-500 atribuem automaticamente as primeiras 16 fontes estéreo ou mono que recebem às 16 teclas disponíveis.

Canais USB-B e SQ-Drive

As saídas USB são enviadas simultaneamente para a conexão USB-B e para o SQ-Drive.

As entradas USB são originadas do USB-B, a menos que o SQ-Drive seja usado para reprodução estéreo ou multicanal, momento em que todas as entradas USB são automaticamente alimentadas pelo SQ-Drive.

Veja a seção SQ-Drive e USB-B para mais informações sobre streaming e gravação de áudio.

I/O Port Canais

A Porta I/O é para roteamento para e a partir das placas opcionais SQ instaladas na Porta I/O.

O tipo atual da placa opcional é mostrado no topo da tela o tempo todo.

ⓘ Note que ao rotear para uma placa opcional como Dante ou Waves, você está apenas roteando o núcleo do SQ+ para a placa opcional. Geralmente é necessário um roteamento adicional entre dispositivos.

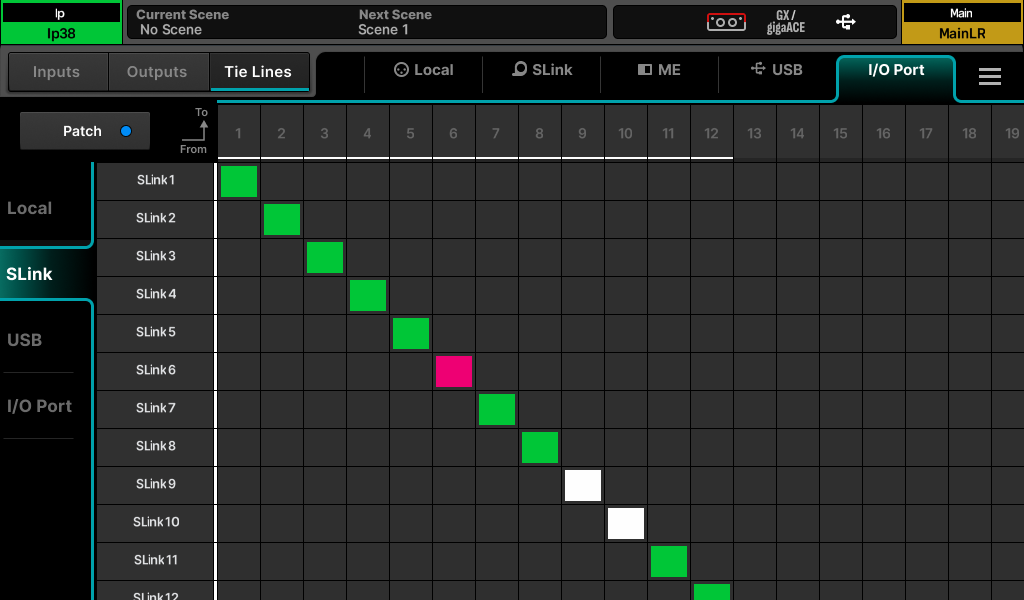

Tie Lines

Tie lines são usadas para rotear conexões diretamente de qualquer conector de entrada para qualquer conector de saída sem usar qualquer processamento de canal, mixagem ou controle de nível no núcleo.

Elas são diferentes das saídas diretas de entrada, que vêm dos 48 canais de processamento de entrada e podem incluir processamento.

Todos os conectores de entrada possíveis são exibidos à esquerda e todos os conectores de saída possíveis são exibidos no topo.

Tie lines permitem passar áudio diretamente de qualquer fonte de entrada disponível para uma ou múltiplas saídas e têm muitas aplicações, incluindo:

• Enviar áudio não processado (após o pré-amplificador analógico do conector) enquanto simultaneamente envia áudio processado de uma saída direta de entrada (como ao gravar multitrack e usar um sistema pessoal de monitoramento ME ao mesmo tempo).
• Configurar divisões digitais para front of house e setups de monitoramento ou transmissão.
• Enviar um microfone ambiente (não necessário em nenhuma mixagem) para USB ou placa opcional para gravação sem usar um canal de entrada.

ⓘ Para proteger configurações de pré-amplificador para conectores não atribuídos a canais de entrada em mudanças de cena, bloqueie ‘Tie Line Only Preamps’ nos filtros de recall Global ou de Cena.

Controle de Conector

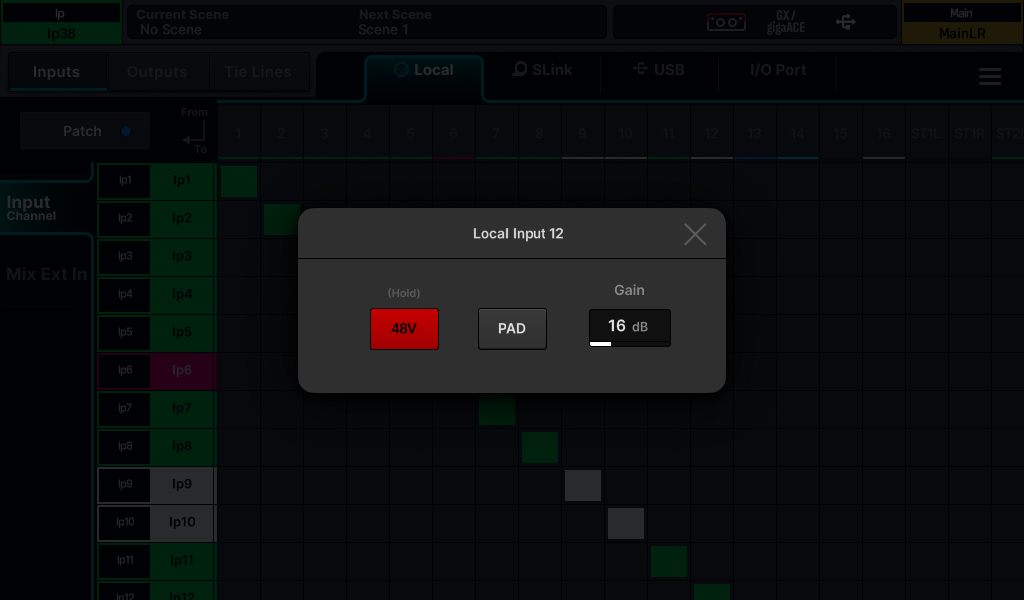

Ao tocar o número de um conector no topo da matriz de roteamento, abre-se o pop-up de controle do conector com as seguintes opções para conectores locais ou de expansor conectados.

Entrada analógica = 48V, Pad e Ganho

Entrada AES = opção de bypass SRC

Todos os conectores de saída = Polaridade (inverter)

Saída AES = Taxa de Amostragem da Saída
