Medição

Medidor LED PAFL

A medição LED de 12 segmentos na superfície do SQ+ à direita da tela sensível ao toque exibe a medição de nível para o barramento PAFL, portanto, sempre mostrará a medição do que está sendo enviado para a saída de fones de ouvido.

Por padrão, quando 'LR para PAFL' nas configurações PAFL está ativado, e sem teclas PAFL ativas, isso exibe o nível da mixagem principal LR.

ⓘ O indicador LED PAFL abaixo do LED de 12 segmentos acende quando uma tecla ou botão de roteamento PAFL está ativo em qualquer lugar da mesa de som.

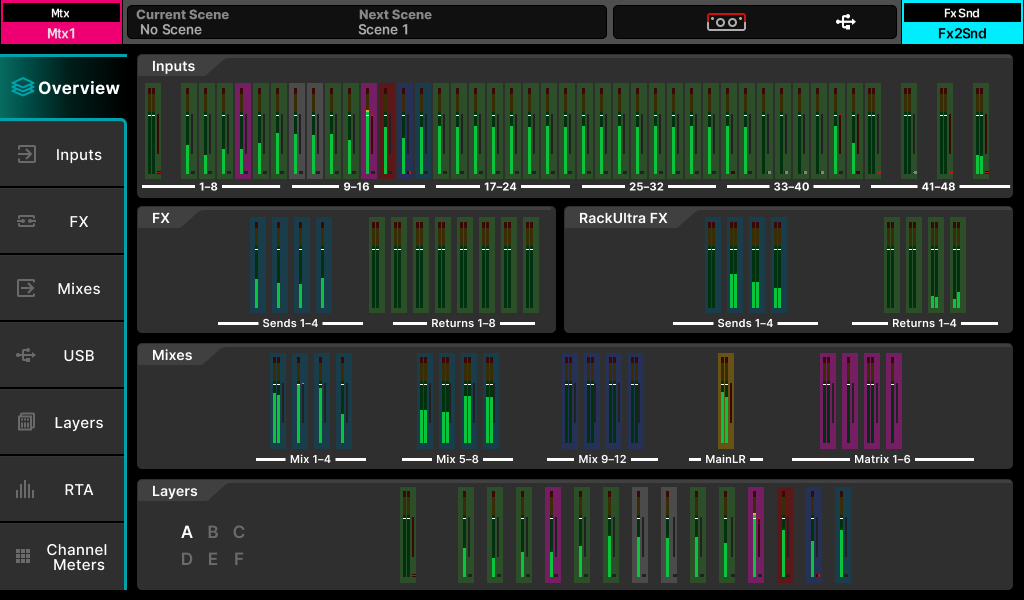

Visão Geral

A Visão Geral exibe a medição de todos os canais ao mesmo tempo, para verificação rápida dos níveis.

• Toque em qualquer seção para saltar para a visualização mais detalhada com medidores maiores.

ⓘ A seção Camadas acompanha a seleção de Camada usando as teclas 'LAYERS' na superfície.

Medidores de Entrada/FX/Mix/USB

As próximas cinco abas na tela ‘Meters’ mostram ‘Medidores de Entrada’, ‘Medidores FX’, ‘Medidores de Mix’, ‘Medidores USB’ e 'Medidores de Camadas'.

• Os medidores coloridos principais exibem níveis de -40dB a +10dB.
• Medidores de redução de ganho mostram a redução de nível de 0dB a -30dB, sendo vermelho/vermelho brilhante quando o compressor está ligado e cinza/branco quando desligado.
• Os indicadores de gate ativo ficam vermelhos/vermelhos brilhantes quando o gate está ligado e cinza/branco quando desligado.

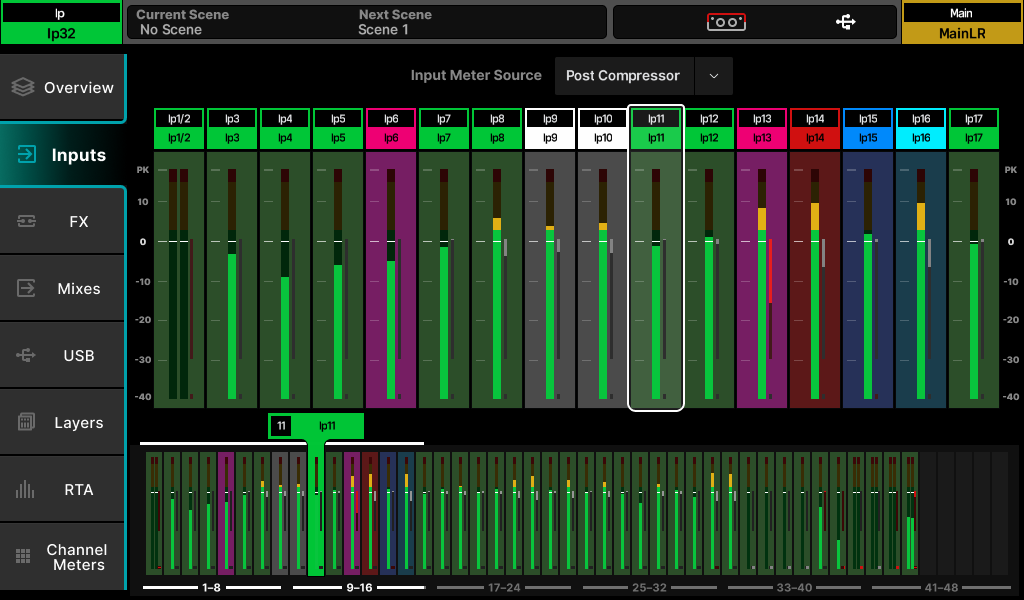

Medidores de Entrada –

• Toque e arraste para esquerda e direita para visualizar todos os canais na tela de Medidores de Entrada.
• Toque e arraste na visualização de navegação na parte inferior da tela para saltar rapidamente para qualquer canal de entrada.
• Toque na configuração 'Fonte do Medidor de Entrada' para escolher o ponto de medição para todos os canais de entrada.

Após Preamp = o medidor é originado diretamente após o preamplificador.

Após PEQ = o medidor é originado diretamente após o PEQ.

Após Compressor = o medidor é originado diretamente após o compressor.

Após Delay/AMM = o medidor é originado após todo o processamento.

ⓘ Observe que as configurações da fonte do medidor também afetam a Medição Cromática do Canal.

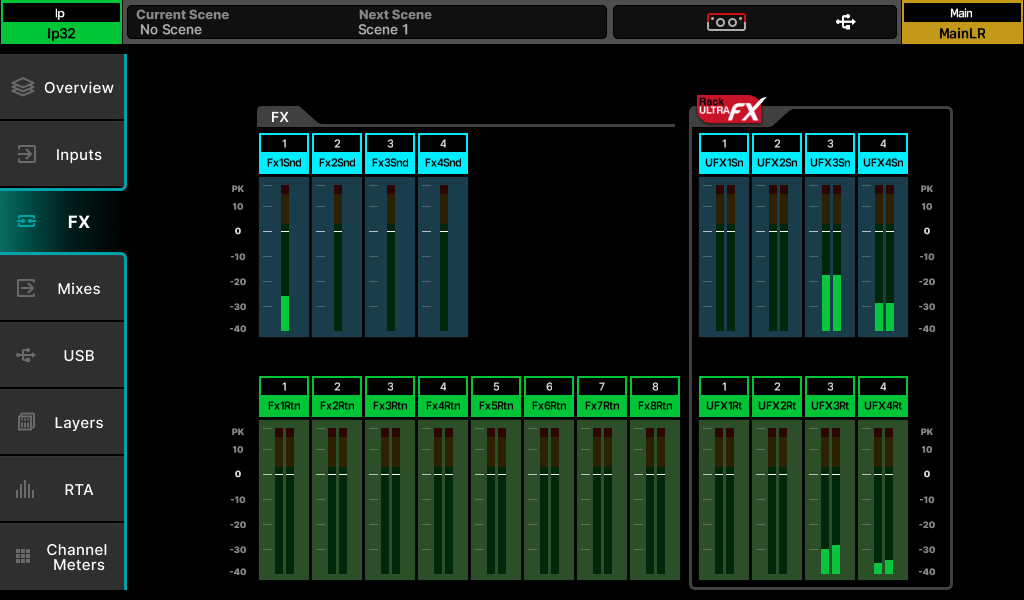

FX Meters –

Inclui todos os canais dedicados de envio e retorno de FX.

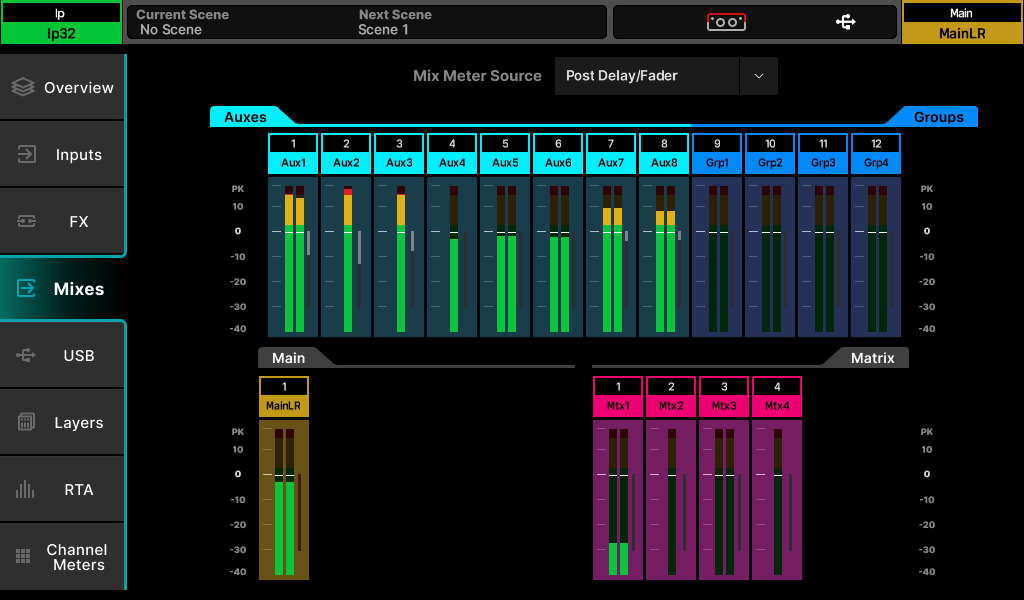

Medidores de Mix –

• Toque na configuração 'Fonte do Medidor de Mix' para escolher o ponto de medição para os canais de mixagem.

Após Bus + Entrada Ext = o medidor é originado após todos os canais terem sido somados, incluindo a entrada externa da mixagem.

Após GEQ = o medidor é originado diretamente após o GEQ.

Após PEQ = o medidor é originado diretamente após o PEQ.

Após Compressor = o medidor é originado diretamente após o compressor.

Após Delay/Fader = o medidor é originado após todo o processamento e fader.

ⓘ Observe que as configurações da fonte do medidor também afetam a Medição Cromática do Canal.

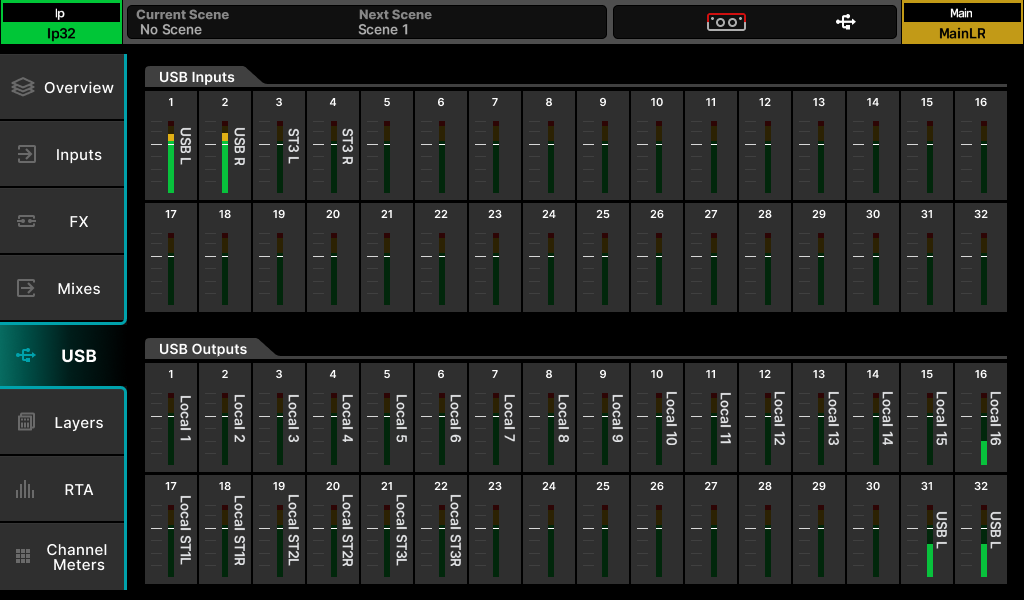

Medidores USB –

• ‘Entradas USB’ mostram níveis no fluxo USB que entra no SQ+, e rotulam com o canal ou soquete de número mais alto para o qual foram roteados.
• ‘Entradas USB’ mostram os medidores vindos do USB-B (quando o SQ-Drive não está em uso para reprodução) ou os do SQ-Drive (quando o SQ-Drive está sendo usado para reprodução).
• ‘Saídas USB’ mostram o nível e a origem dos sinais enviados para USB e SQ-Drive.

ⓘ Os Medidores USB sempre exibem o máximo de 32 canais de entradas e saídas, mas apenas os primeiros 16 se aplicam para o SQ-Drive quando a taxa de amostragem USB está configurada para 96kHz.

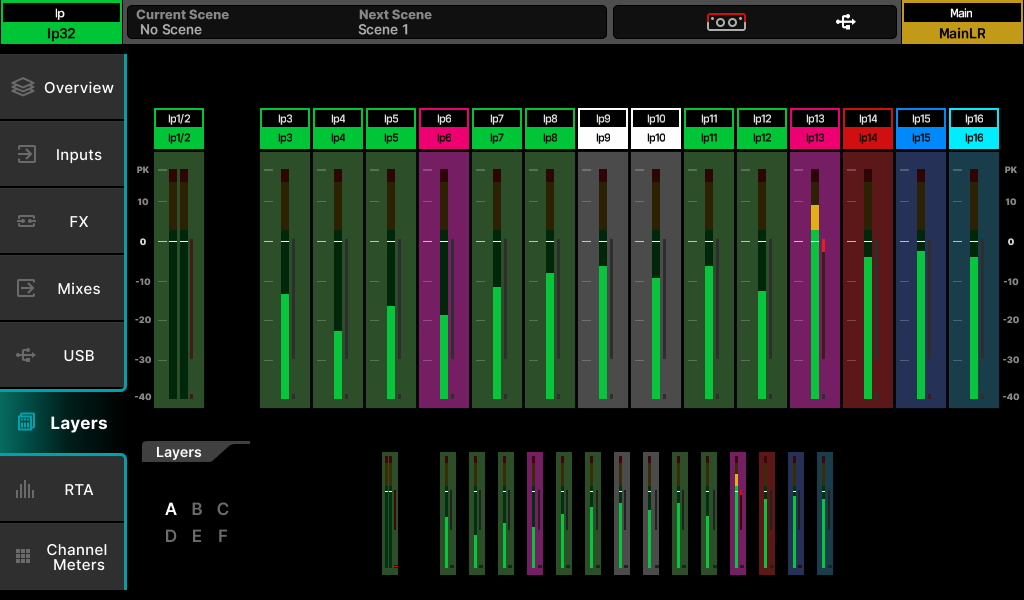

Camadas -

Inclui toda a medição para a camada da faixa de canal atualmente selecionada.

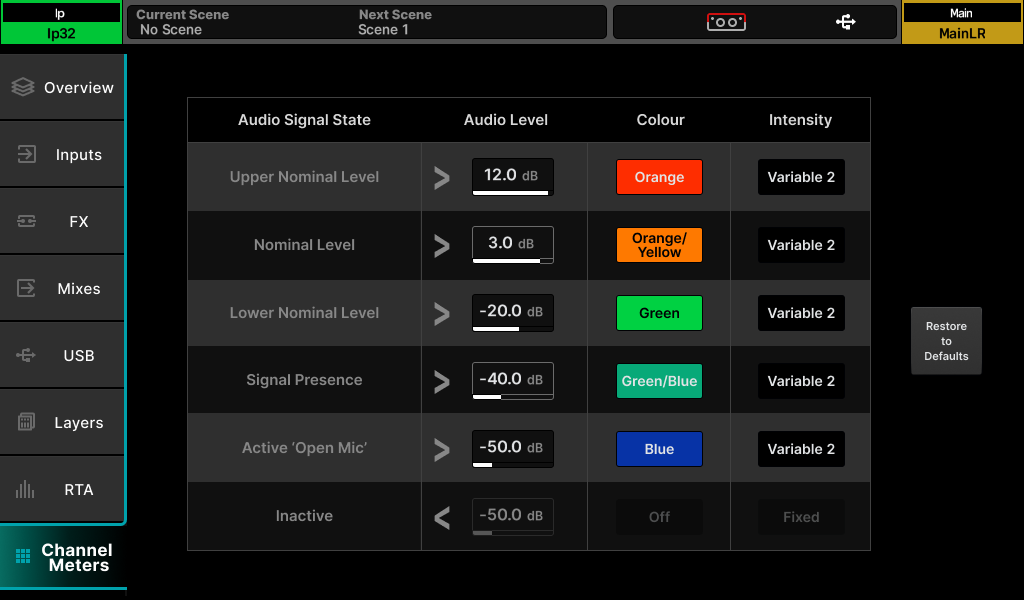

Medição Cromática do Canal

A Medição Cromática do Canal exibe a informação de um medidor de alta resolução no espaço de um único LED. Pode representar uma faixa muito maior de níveis do que um medidor tradicional e seu comportamento é personalizável na aba ‘Channel Meters’.

ⓘ A fonte da Medição Cromática do Canal corresponde ao ponto de fonte do medidor selecionado para Medidores de Entrada e Mix.

• Toque em um valor de ‘Nível de Áudio’ e ajuste usando o botão rotativo da tela sensível ao toque.

ⓘ Os valores de ‘Nível de Áudio’ são limitados pela configuração de nível dos estados acima e abaixo.

• Toque em uma cor para um ‘Estado do Sinal de Áudio’ e use o botão rotativo da tela sensível ao toque para ajustar a(s) cor(es) para essa faixa de nível.

Cores = Branco, Vermelho, Laranja, Laranja/Amarelo, Amarelo, Verde, Verde/Azul, Azul, Azul/Vermelho, Desligado.

• Toque no valor ‘Intensidade’ para escolher o comportamento dos medidores.

Fixo = o medidor alterna instantaneamente entre os estados.

Variável 1 = o medidor muda próximo aos pontos finais da sua faixa.

Variável 2 = o medidor muda por toda a faixa.

• Toque no botão ‘Restaurar para Padrões’ para restaurar as configurações:

RTA’s

Existem dois Analisadores em Tempo Real no SQ+. Um é mostrado na tela de Medidores (o ‘RTA dos Medidores’) e o outro pode ser exibido nas telas de processamento PEQ ou GEQ e/ou mostrado usando a Medição Cromática do Canal quando no modo GEQ ‘Fader Flip’ (o ‘RTA do Canal’).

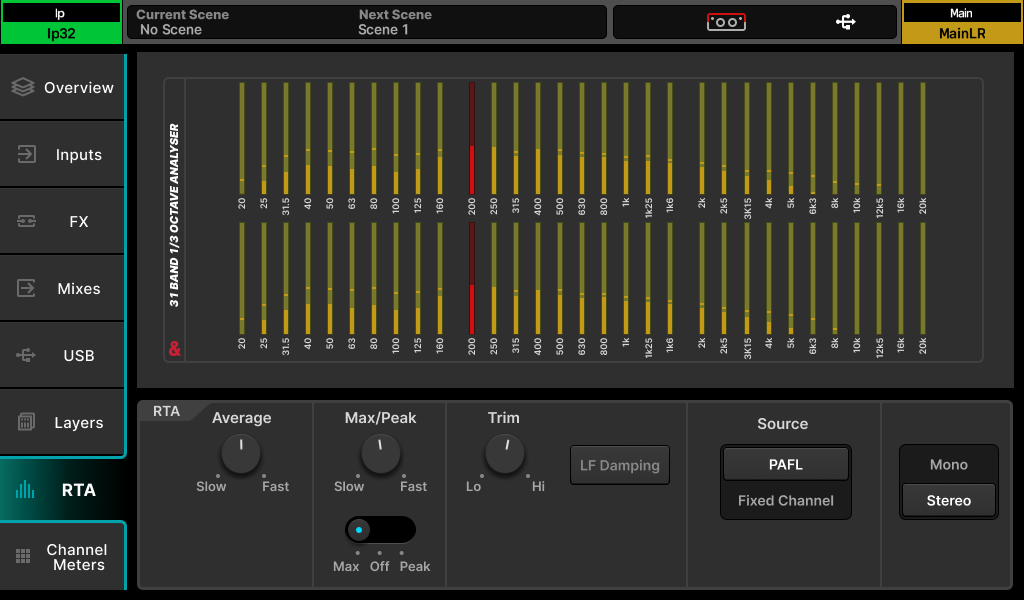

RTA – Tela de Medidores –

Por padrão, a ‘Fonte RTA’ da tela de Medidores está configurada para ‘PAFL’ para corresponder ao que está sendo enviado para a saída de fones de ouvido e ao medidor LED de 12 segmentos. A fonte também pode ser alterada para um canal fixo específico, se desejado.

• A frequência mais proeminente é mostrada em vermelho.
• Toque nos interruptores ou valores para selecionar opções ou fazer ajustes usando o botão rotativo da tela sensível ao toque.

Fonte = PAFL ou Canal Fixo.

Canal Fixo = Qualquer canal de entrada ou mixagem.

Mono/Estéreo = Estéreo 31 bandas 1/3^rd de oitava ou Mono (L+R) 61 bandas 1/6^th de oitava.

Ajuste = Aumenta ou diminui o nível da medição.

Média Lenta a Rápida = Ajusta o número efetivo de amostras usadas pelos medidores de média (barra).

Máximo/Pico Lento a Rápido = Ajusta o número efetivo de amostras usadas pelos indicadores de máximo/pico.

Máximo-Desligado-Pico = Máximo exibe o maior valor entre média ou pico, Pico sempre exibe pico (que pode ser menor que os medidores médios se Máximo/Pico estiver mudando mais rápido que a Média).

LF Damping = Quando ativado, a resposta é gradualmente amortecida em direção à banda de frequência mais baixa, para melhor representar a energia de saída de LF.

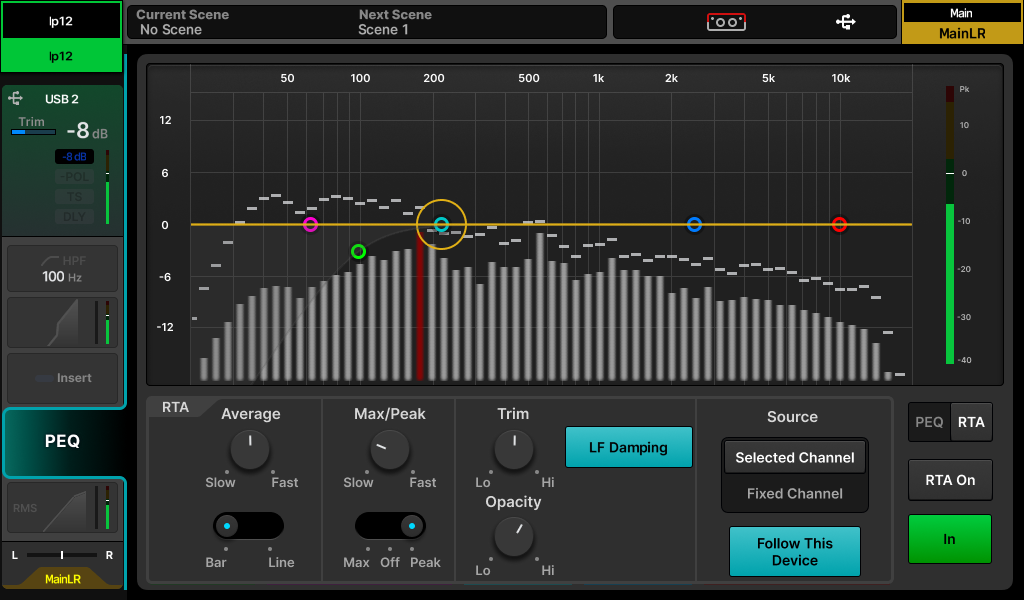

RTA – Tela PEQ –

O RTA PEQ de 61 bandas usa controle automático de ganho (pré-ajuste) para exibir níveis relativos úteis de frequências no gráfico PEQ. Por padrão, é originado do canal selecionado e é mostrado em todos os canais de entrada e mixagem.

Os medidores médios para o RTA PEQ podem ser exibidos como barras, com o centro de cada medidor alinhado com a frequência que representa, ou como uma linha.

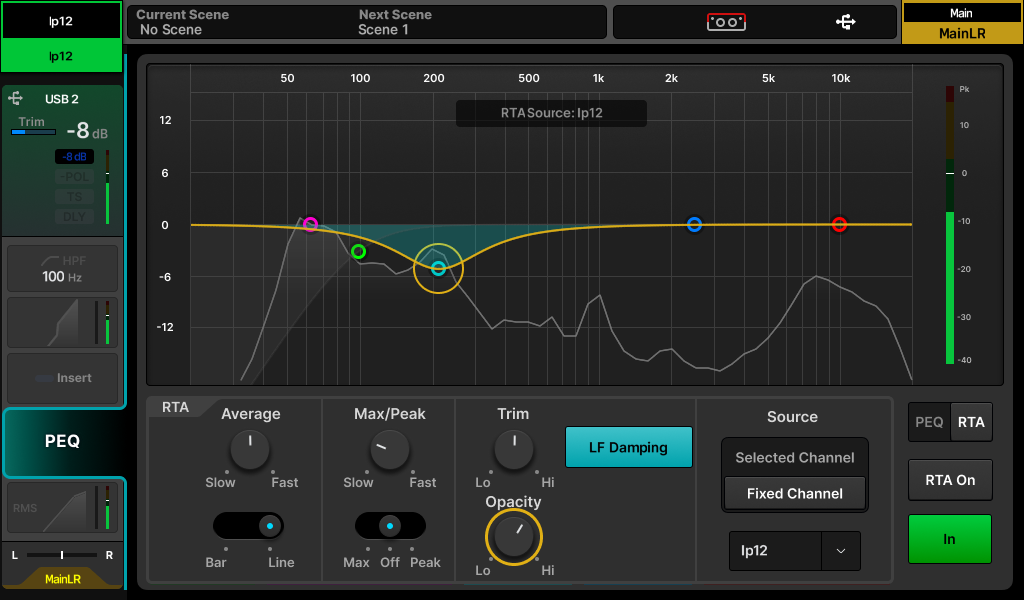

• Se a fonte RTA estiver usando a opção ‘Canal Fixo’ e for diferente do canal selecionado atualmente, o canal da fonte RTA atual é exibido no topo.
• Se o RTA para um canal diferente estiver sendo exibido porque foi selecionado por outro dispositivo (ex. SQ+MixPad), a fonte RTA é mostrada no topo.
• Ao exibir barras, a frequência mais proeminente é mostrada em vermelho.
• Fontes estéreo exibem medição para L+R.
• Toque nos interruptores ou valores para selecionar opções ou fazer ajustes usando o botão rotativo da tela sensível ao toque.

Fonte = Canal Selecionado ou Canal Fixo.

Seguir este dispositivo = Quando ativado, selecionar um canal neste dispositivo também selecionará a fonte RTA do Canal.

Seleção de Canal Fixo = Qualquer canal de entrada ou mixagem.

Ajuste = Aumenta ou diminui o nível da medição na tela.

Opacidade = Ajusta a opacidade da medição RTA.

Média Lenta a Rápida = Ajusta o número efetivo de amostras usadas pelos medidores médios (barra ou linha).

Barra-Linha = Exibe múltiplas barras ou uma linha única.

Máximo/Pico Lento a Rápido = Ajusta o número efetivo de amostras usadas pelos indicadores de máximo/pico.

Máximo-Desligado-Pico = Máximo exibe o maior valor entre média ou pico, Pico sempre exibe pico (que pode ser menor que os medidores médios se Máximo/Pico estiver mudando mais rápido que a Média).

LF Damping = Quando ativado, a resposta é gradualmente amortecida em direção à banda de frequência mais baixa, para melhor representar a energia de saída de LF.

• Toque no botão ‘PEQ’ para retornar às configurações do PEQ.

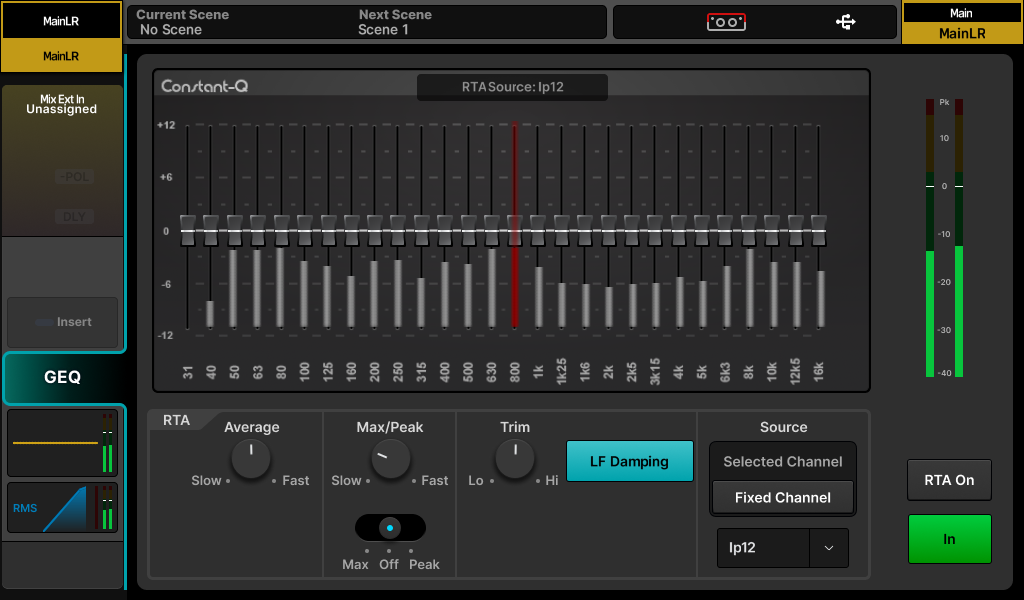

RTA – Tela GEQ –

O RTA GEQ de 28 bandas usa controle automático de ganho (pré-ajuste) para exibir níveis relativos úteis de frequências para cada banda do Equalizador Gráfico EQ. Por padrão, é originado do canal de mixagem selecionado.

• Se o RTA para um canal diferente estiver sendo exibido usando a opção ‘Canal Fixo’, a fonte RTA é mostrada no canto superior direito.
• Se o RTA para um canal diferente estiver sendo exibido porque foi selecionado pelo SQ+MixPad, a fonte RTA é mostrada no topo e os medidores RTA não estarão visíveis.
• A frequência mais proeminente é mostrada em vermelho.
• Fontes estéreo exibem medição para L+R.

Fonte = Canal Selecionado ou Canal Fixo.

Seguir este dispositivo = Quando ativado, selecionar um canal neste dispositivo também selecionará a fonte RTA do Canal.

Seleção de Canal Fixo = Qualquer canal de entrada ou mixagem.

Ajuste = Aumenta ou diminui o nível da medição.

Opacidade = Ajusta a opacidade da medição RTA.

Média Lenta a Rápida = Ajusta o número efetivo de amostras usadas pelos medidores médios (barra).

Máximo/Pico Lento a Rápido = Ajusta o número efetivo de amostras usadas pelos indicadores de máximo/pico.

Máximo-Desligado-Pico = Máximo exibe o maior valor entre média ou pico, Pico sempre exibe pico (que pode ser menor que os medidores médios se Máximo/Pico estiver mudando mais rápido que a Média).

LF Damping = Quando ativado, a resposta é gradualmente amortecida em direção à banda de frequência mais baixa, para melhor representar a energia de saída de LF.

RTA – GEQ ‘Fader Flip’ –

Quando no modo GEQ ‘Fader Flip’, se o RTA PEQ/GEQ estiver exibindo a mixagem atualmente selecionada (ou seja, a mixagem controlada pelos faders), então os Medidores Cromáticos do Canal exibirão o nível de cada banda de frequência acima do fader que a controla. A frequência mais proeminente também é exibida usando os LEDs Pk.

Se o RTA PEQ/GEQ estiver exibindo um canal diferente do selecionado, os Medidores Cromáticos do Canal e os LEDs Pk não acenderão.

Outras Medições

• Medição detalhada é exibida após cada ‘bloco’ de processamento e é particularmente útil para verificar o ganho.
• A medição do SQ-Drive na tela multitrack exibe o sinal enviado para, ou o sinal retornando do SQ-Drive, dependendo do estado (gravação/reprodução).

Medição de pico e pico multiponto –

Desde que um canal de pico tenha sido atribuído a uma faixa de canal, há sempre visibilidade de qualquer pico no SQ+ para permitir que picos potencialmente destrutivos em qualquer lugar dentro de um canal sejam detectados da seguinte forma:

• Se um canal estiver em pico em uma faixa de canal em uma camada inativa, a tecla de seleção da camada acenderá em vermelho.
• Com a camada selecionada, o LED de pico vermelho (Pk) em cada faixa de canal usa detecção multiponto para exibir picos em qualquer lugar no caminho de processamento desse canal.
• Ao selecionar o canal, os LEDs de pico vermelho (Pk) próximos aos controles dedicados de processamento (Preamp, PEQ, GEQ, Compressor) acenderão quando o sinal atingir -3dBFS no medidor diretamente após esse ‘bloco’ de processamento. 0dBFS é o máximo absoluto, então o LED Pk indica que o sinal está próximo do clipping digital naquele ponto.
