Processamento
Pressione qualquer tecla ‘SEL’ para selecionar um canal. Os controles físicos e teclas ao redor da tela sensível ao toque acenderão para mostrar que estão ativos e podem ser usados para ajustar os parâmetros do canal selecionado.
Pressione a tecla de tela ‘PROCESSING’ para exibir a visualização ‘bank view’ do processamento.

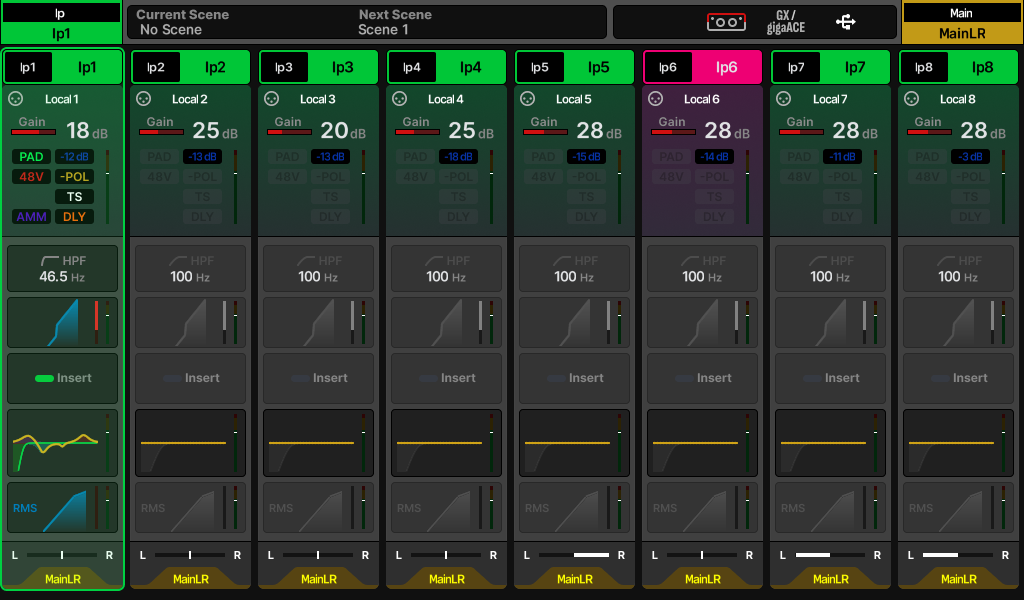

Isso fornece uma visão geral do processamento para até 8 canais ao mesmo tempo, com o canal selecionado destacado. A visualização mudará automaticamente se um canal selecionado estiver fora de vista, embora você também possa tocar e arrastar para a esquerda ou direita para ver todos os canais na camada atual.
O canal de mixagem atualmente selecionado é exibido à extrema direita.
- Toque no nome de um canal para renomear e alterar a cor do canal.
- Toque em ‘Apply’ para definir o nome e a cor (eles serão exibidos na tela em toda a interface gráfica e no display da tira do canal).
ⓘ O teclado permanece na tela quando outras teclas ‘SEL’ são pressionadas, para acelerar a nomeação de múltiplos canais.
- Toque em qualquer ‘bloco’ de processamento para visualizá-lo e ajustá-lo em detalhes. A visão geral do canal selecionado continuará a ser exibida à esquerda da tela. Selecionar outro canal do mesmo tipo permitirá ajustar os mesmos parâmetros no canal recém-selecionado.
- Toque no bloco ativo ou pressione a tecla ‘PROCESSING’ para retornar à visualização bank view.
- A ordem do processamento do sinal de áudio é exibida de cima para baixo.
ⓘ Os canais DCA exibem uma lista de até 21 ‘membros’ ao mesmo tempo. Se houver mais membros que isso, toque e arraste a lista para cima ou para baixo para visualizar todos.

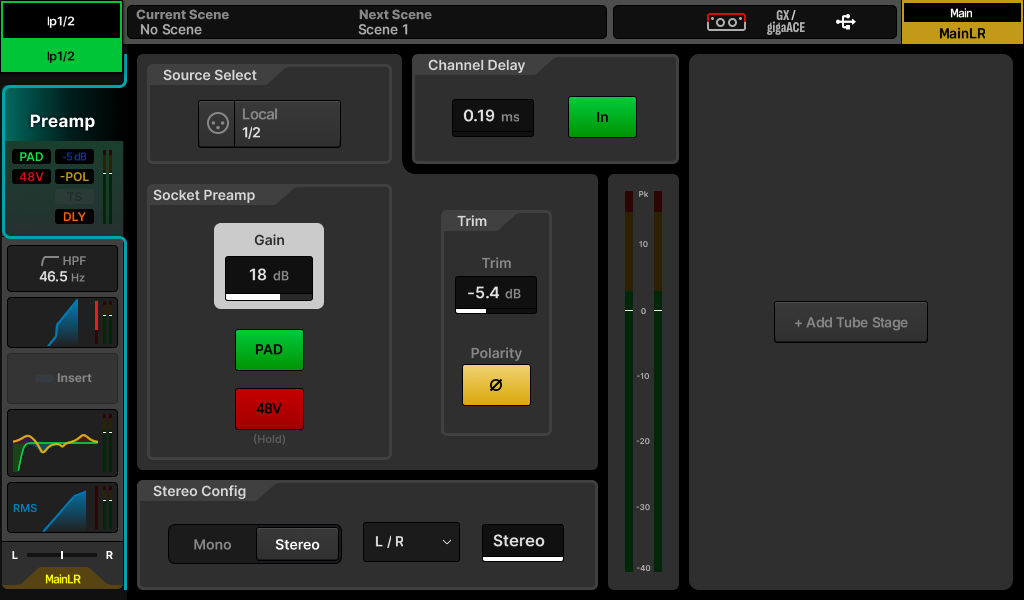

Preamp (Canais de Entrada)
Seleção de Fonte –
- Toque no tipo de fonte para selecionar de uma lista de fontes.
Não atribuído = Canal sem fonte.
Tomada Local = Uma tomada na parte traseira do SQ+.
Tomada SLink = Um dispositivo conectado à porta SLink (unidade AR, AB, DX, GX ou outra mesa).
Porta USB = Ou SQ-Drive ou USB-B (USB-B a menos que a reprodução do SQ-Drive esteja ativa).
Porta IO = Placa de opção SQ.
Gerador de Sinal = O gerador de sinal embutido.
- Toque no número da tomada e toque e arraste ou use o rotary da tela sensível ao toque para rolar por todas as tomadas disponíveis.
Tomada Preamp –

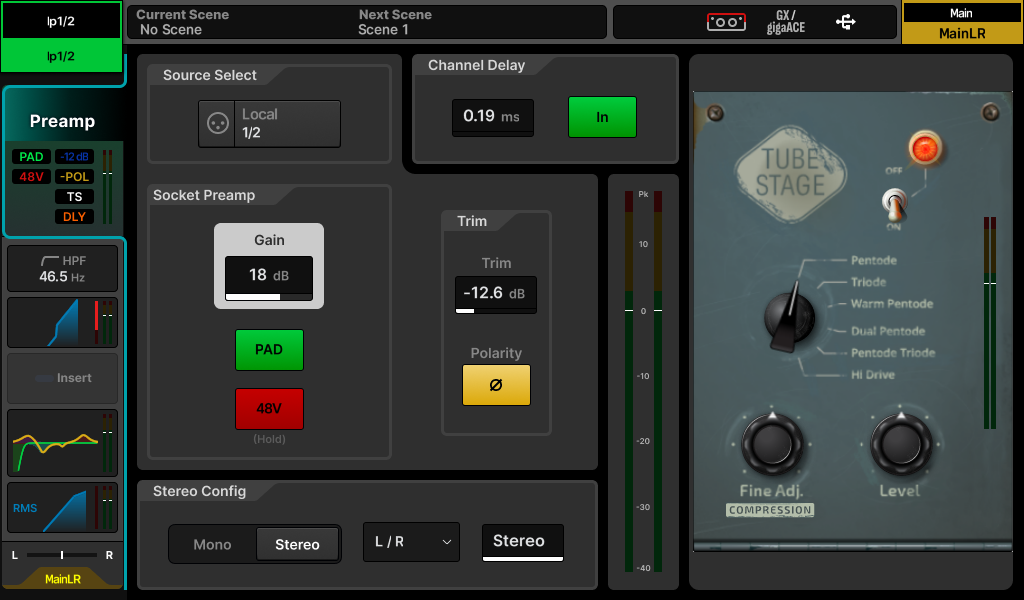

Quando a fonte é definida para uma tomada com preamp, os parâmetros ‘48V’, ‘Pad’ e ‘Gain’ ficarão disponíveis. Estes são controles digitais para o preamp remoto e não fazem parte do processamento do canal.
ⓘ Ao usar expansores Dante, a tomada do expansor deve ser conectada à placa de opção Dante, que é posteriormente conectada a um canal SQ+ a partir das tomadas da Porta IO.
ⓘ O controle da tomada também está disponível na tela I/O tocando o número da tomada.
- Toque e segure o botão ‘48V’ para ligar ou desligar a alimentação phantom (o canal será automaticamente silenciado por um período após a troca).
- Toque no botão ‘Pad’ para ativar ou desativar o pad de -20dB.
- Selecione os parâmetros ‘Gain’ ou ‘Trim’ e ajuste usando o rotary da tela sensível ao toque.
Gain = 0dB a +60dB
Trim = -24dB a +24dB
ⓘ Gain é para entradas analógicas controladas digitalmente, como tomadas de entrada locais ou de expansores. Trim é um ajuste puramente digital, para sinal digital ou de linha e faz parte do processamento do canal.
- Toque no botão ‘Polarity’ para inverter a polaridade do canal de entrada.
Delay – Em ordem de processamento, o delay do canal está localizado após o compressor. É apresentado na tela do preamp pois geralmente é ajustado ao mesmo tempo que outros parâmetros de ‘configuração’ como ganho, que normalmente não são ajustados durante a mixagem.
- Selecione o valor para ajustar usando o rotary da tela sensível ao toque.
Delay do canal de entrada = 0,00ms a 341,00ms
Ou 0,00m a 121,23m (-20°C a +40°C)
Ou 0,00ft a 397,76ft (-4°F a +104°F)
Ou 0S a 32736S
ⓘ As unidades usadas para exibir o valor do delay são escolhidas na tela de Preferências da Superfície.
- Toque no botão ‘In’ para ativar ou desativar o delay do canal.
Configuração Estéreo – Algumas configurações nesta seção são visíveis apenas quando um canal de entrada estéreo é selecionado.
Use o alternador Mono/Estéreo para alternar pares ímpares/pares de canais de entrada entre operação de 2x Mono ou 1x Estéreo. Esta é a mesma configuração encontrada na tela 'SETUP' na aba 'Mixer Config' / 'Input Stereo'.
- Toque no valor do modo em uma entrada estéreo para selecionar entre as seguintes opções:
L/R = padrão esquerda/direita (padrão).
R/L = esquerda/direita invertidos.
L-Pol/R = esquerda/direita padrão com polaridade invertida na esquerda.
R-Pol/L = esquerda/direita invertidos com polaridade invertida na direita.
Mono = esquerda e direita alimentam ambos os canais.
L/L = esquerda alimenta ambos os canais.
R/R = direita alimenta ambos os canais.
M/S = para decodificação de matriz mid/side (saídas M+S/M-S).
ⓘ Para uso normal de M/S, o sinal/microfone mid deve ser conectado ao canal ímpar e o sinal/microfone side ao canal par.
O controle de largura pode ser ajustado em incrementos de 1% de Mono (0%) a Estéreo (100%).
DEEP Preamp –
Os preamps no próprio SQ+ e aqueles nos expansores Everything I/O são precisos e transparentes, com transientes rápidos e baixa DHT. No entanto, há algumas situações onde características alternativas podem ser desejáveis. Usar um modelo de preamp DEEP permite adicionar essas características, com controle completo e sem as limitações ou preocupações de confiabilidade associadas a equipamentos esotéricos.

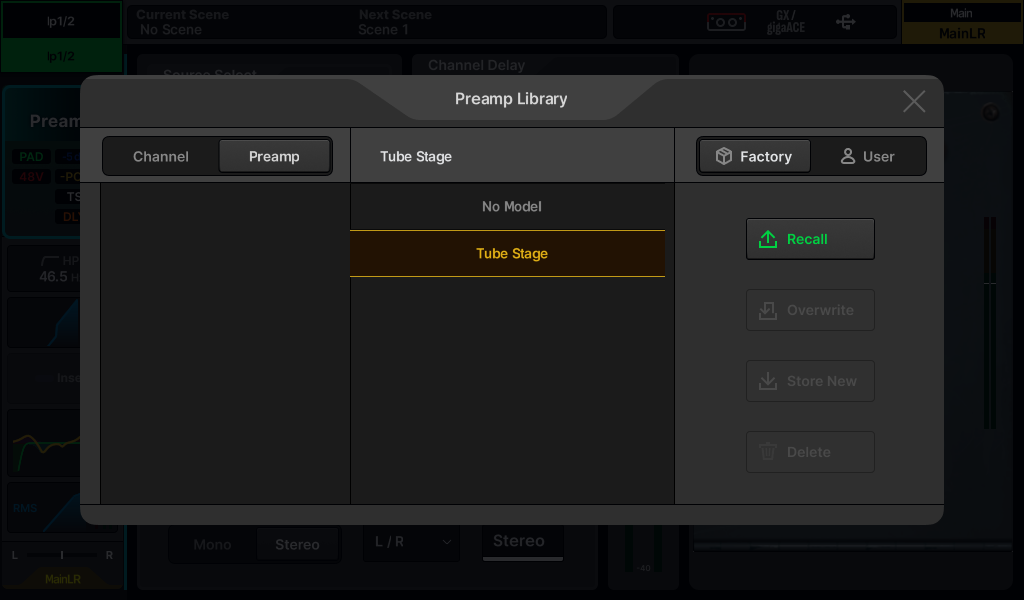

- Quando estiver na tela ‘Preamp’ do canal, pressione a tecla ‘LIBRARY’ ou toque no botão '+ Add Tube Stage'.
- Selecione um preset de preamp e pressione o botão ‘Recall’ para carregá-lo.
- Toque em ‘On/Off’ para ligar ou desligar o modelo de preamp.
- Toque em qualquer parâmetro na tela e ajuste usando o rotary da tela sensível ao toque.
Preamp (Canais de Mixagem)

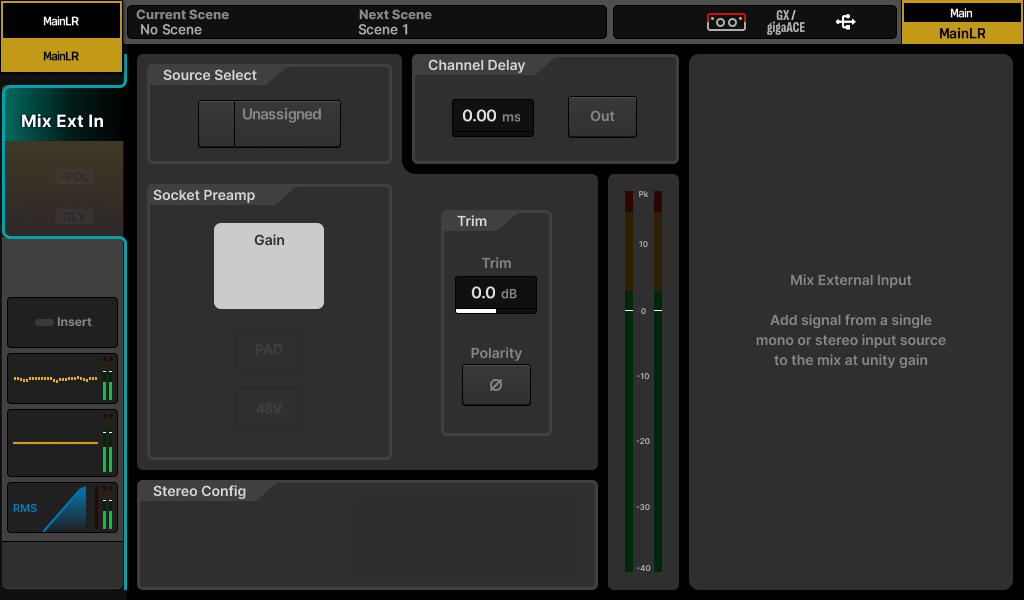

Mix External In –
Um ‘Mix Ext In’ pode ser usado com qualquer canal de mixagem. Isso encaminha áudio diretamente de uma fonte para a mixagem sem processamento, roteamento ou controle de nível. É comumente usado para adicionar um sinal pré-processado a uma mixagem, como de um sub mixer, uma trilha de clique ou música de fundo.
ⓘ Mixagens mono permitem entradas externas mono e mixagens estéreo permitem entradas externas estéreo.
Exceto pelo delay do canal, todos os parâmetros na seção de preamp do processamento de mixagem se referem ao controle da entrada externa da mixagem, incluindo Seleção de Fonte, Tomada Preamp (disponível quando um preamp de tomada é selecionado como fonte) e Trim. Consulte Preamp (canais de entrada) para mais informações sobre estes.
ⓘ O medidor nesta tela é também apenas para a Entrada Externa da Mixagem e não exibe as contribuições somadas para uma mixagem de outros canais.
ⓘ Note que o interruptor ‘Polarity’ e o controle 'Trim' afetam a polaridade e o trim do ‘Mix Ext In’ atribuído, e não a saída do canal de mixagem. No entanto, a polaridade da saída pode ser invertida via controle de tomada de saída na tela IO, acessada tocando o número da tomada de saída no topo da grade de patch.
Delay (delay da saída do canal de mixagem) –
Em ordem de processamento do sinal, este delay está localizado no final do canal de mixagem, após o compressor.
- Selecione o valor para ajustar usando o rotary da tela sensível ao toque.
Delay do canal de mixagem = 0,00 ms a 682,00 ms
Ou 0,00 m a 242,47 m (-20°C a +40°C)
Ou 0,00 ft a 795,53 ft (-4°F a +104°F)
Ou 0 S a 65472 S
- Toque no botão ‘In’ para ativar ou desativar o delay.
ⓘ As unidades usadas para exibir o valor do delay do canal são escolhidas na tela de Preferências da Superfície.
HPF (Canais de Entrada)

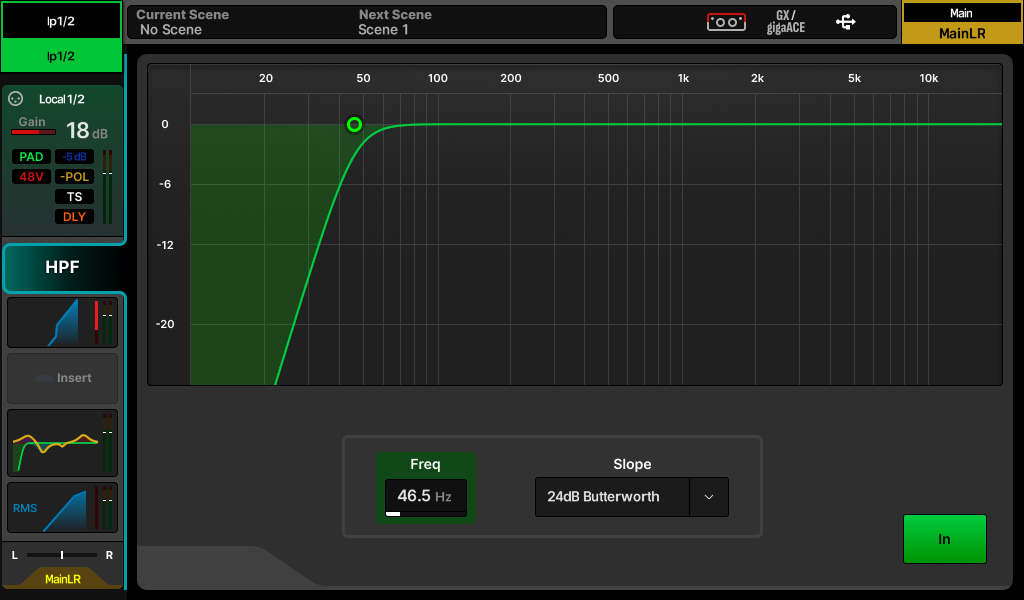

HPF –
Um Filtro Passa-Alta (HPF) está disponível em cada canal de entrada e possui inclinação e frequência ajustáveis.
- Ative ou desative usando o botão na tela ou a tecla dedicada HPF ‘IN’.
- Toque no valor da frequência HPF para selecioná-lo, depois ajuste usando o rotary da tela sensível ao toque, ou use o rotary dedicado ‘Freq’ do HPF na superfície para afetar o canal de entrada selecionado. Alternativamente, toque e arraste o ponto no gráfico.
- Toque no valor atual ‘Slope’ para selecionar entre diferentes inclinações de filtro.
Frequência HPF = 20Hz a 2kHz
Inclinação = 12dB, 18dB, 24dB (atenuação por oitava) Butterworth
ⓘ O HPF também é visível na tela de processamento PEQ para conveniência e pode ser armazenado e recuperado com as configurações do PEQ. Porém, como é um processo separado em um ponto diferente da cadeia de sinal, o HPF não contribui para a curva de resposta do PEQ.
Gate/Expander (Canais de Entrada)
Ative ou desative o Gate/Expander/Ducker usando o botão ‘In’ na tela ou a tecla física Gate ‘IN’ (ao lado do rotary dedicado de threshold do Gate na superfície).
Alternando entre os modos Gate, Expander e Ducker -
- Pressione a tecla 'LIBRARY' para abrir a biblioteca do Gate.
- Selecione um preset de gate ou expander e pressione 'Recall' para carregar.
Side Chain –
- Selecione ‘Self Keyed’ ou faça side chain do gate a partir de outro canal.
ⓘ Ao usar outro canal como entrada side chain, o sinal é obtido após todo o processamento do canal, após o delay de milissegundos do canal.
- Toque no botão do tipo de filtro próximo ao controle de frequência sidechain para alternar entre os modos HPF/BPF/LPF ou desligar o filtro sidechain (padrão).
- Toque no valor da frequência para selecioná-lo, depois ajuste com o rotary da tela sensível ao toque. Alternativamente, toque e arraste o marcador de frequência no gráfico.
Frequência HPF = 20Hz a 5kHz
Frequência BPF = 120Hz a 10kHz
Frequência LPF = 120Hz a 20kHz

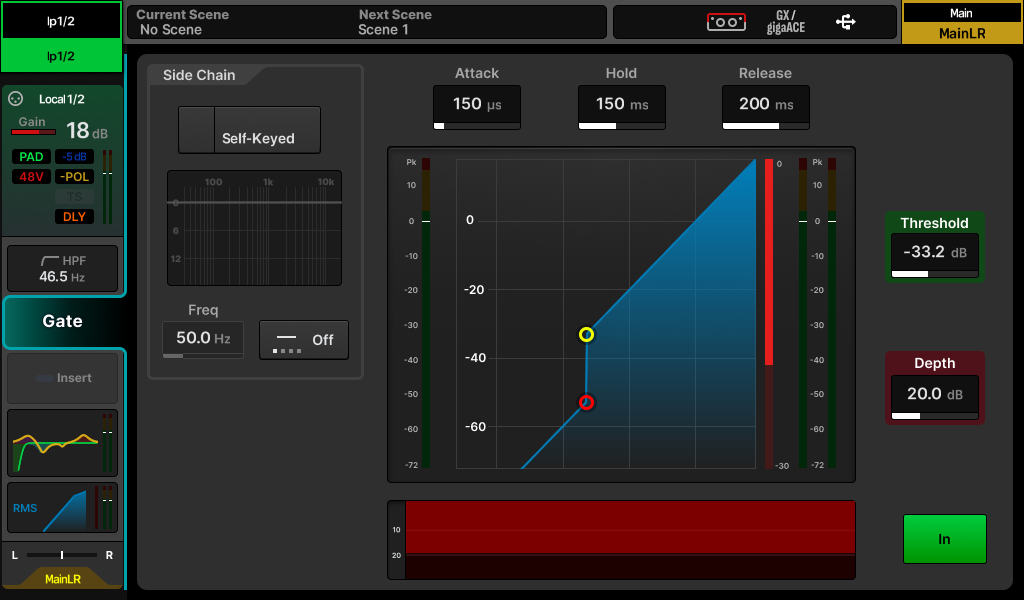

Gráfico principal e controle –
- O gráfico principal exibe entrada/threshold no eixo x e nível de saída no eixo y para fornecer uma representação visual dos ajustes dos parâmetros.
- O nível da entrada side chain é mostrado no medidor à esquerda do gráfico.
A redução do sinal de 0dB a -30dB é mostrada no medidor imediatamente à direita do gráfico. Quando o processamento está ativado, esta área fica vermelha, caso contrário, branca.
O nível do bloco pós-processamento é mostrado à direita disso. - Ajuste os parâmetros tocando para selecionar e então usando o rotary da tela sensível ao toque. Alternativamente, toque e arraste pontos no gráfico, isso também selecionará a caixa de valor do parâmetro relevante. O threshold também possui um rotary dedicado na superfície do SQ+.
Gate Parâmetros -
Attack = 50µs a 300ms
Hold = 10ms a 5s
Release= 10ms a 1s
Threshold = -72dB a +18dB
Depth = 0dB a 60dB
Parâmetros do Expander -
Attack = 50µs a 300ms
Release= 10ms a 1s
Threshold = -72dB a +18dB
Ratio = 1:1 a 1:20
Parâmetros do Ducker -
Attack = 50µs a 300ms
Hold = 10ms a 5s
Release= 10ms a 1s
Threshold = -72dB a +18dB
Depth = 0dB a 60dB
Histograma –
O histograma mostra os últimos 12 segundos de atividade, movendo-se da direita para a esquerda. Como no medidor de redução de ganho, quando o processamento está ativado, a redução de nível (depth) é mostrada em vermelho, e quando desativado, em branco/cinza.
DEEP Expanders
Juntamente com o expander padrão, outros expansores DEEP com características únicas podem ser adicionados ao SQ+.
Uma vez adicionados ao SQ+, estes podem ser usados no lugar do gate/expander em qualquer canal de entrada.
ⓘ Informações sobre como adicionar modelos podem ser encontradas na seção Add-Ons deste guia.
- Pressione a tecla ‘LIBRARY’ para ver a biblioteca de gates.
- Diferentes modelos de expansores DEEP são carregados da biblioteca ‘Factory’.
- Armazene e recupere presets de usuário usando a biblioteca ‘User’.

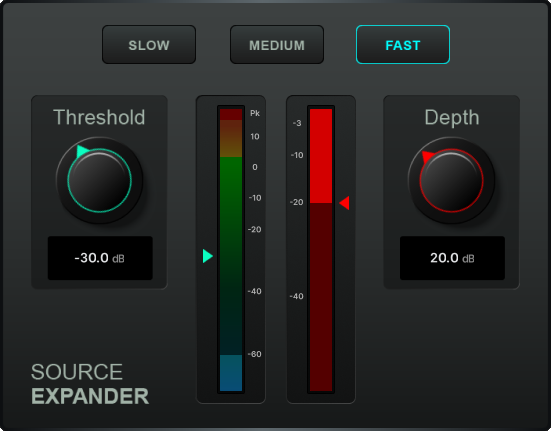

Source Expander -
Modelado em um expander padrão da indústria, o source expander soa incrivelmente natural devido à atenuação não linear do som indesejado.

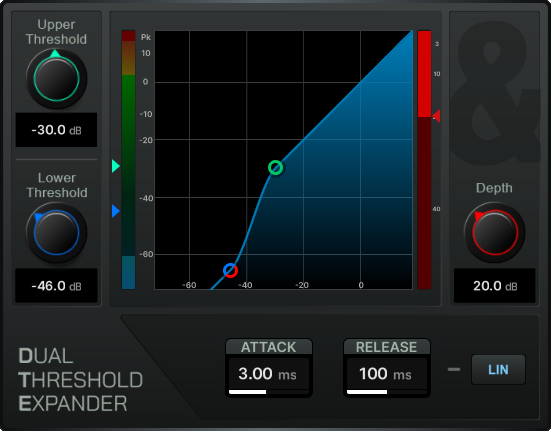

Dual Threshold Expander -
Um expander único que permite controle completo da atenuação usando dois thresholds independentes e modos linear ou exponencial.

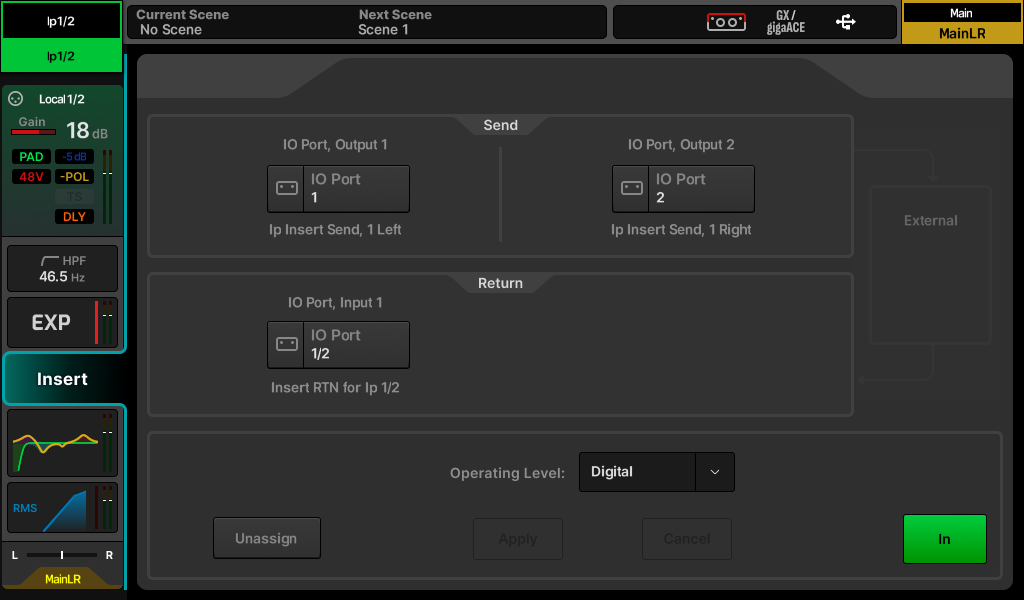

Insert
Os pontos de insert no SQ+ podem ser usados para rotear áudio para e de quaisquer tomadas I/O disponíveis, permitindo que processamento analógico ou digital seja inserido no canal.
Inserts também podem ser usados com os motores internos de FX. Veja a seção FX deste guia para mais detalhes.
Send – Selecione as tomadas de destino ou a unidade FX para o envio do insert.
Return – Selecione as tomadas de origem ou a unidade FX para o retorno do insert.
Tipos de Send/Return = Tomada Local, Tomada SLink, Porta USB, Porta IO, Unidade FX
ⓘ Quando uma unidade FX é selecionada para envio ou retorno, ambos os ajustes de envio e retorno serão automaticamente ajustados para combinar.
ⓘ Note que o envio e retorno do insert não são compensados por latência.
Nível de operação – Selecione entre opções de nível de linha para combinar com o tipo de insert.
Digital = Não compensado, para uso com I/O digital.
Analógico = Para uso com equipamento externo +4dBu.
-10 dBV = Para uso com equipamento externo -10dBV.
- Ative ou desative o insert usando o botão ‘In’ na tela.
- Desatribua todas as tomadas de envio e retorno com o botão ‘Unassign’.
Quando o insert de um canal selecionado estiver atribuído e ativado ‘In’, o LED ‘INSERT ACTIVE’ acenderá na superfície.
ⓘ Se as tomadas foram configuradas e depois roteadas para outro lugar, o insert pode se tornar inválido. Neste estado, ‘Insert Invalid’ será exibido no topo da tela e o insert será desativado.
GEQ (Canais de Mixagem)

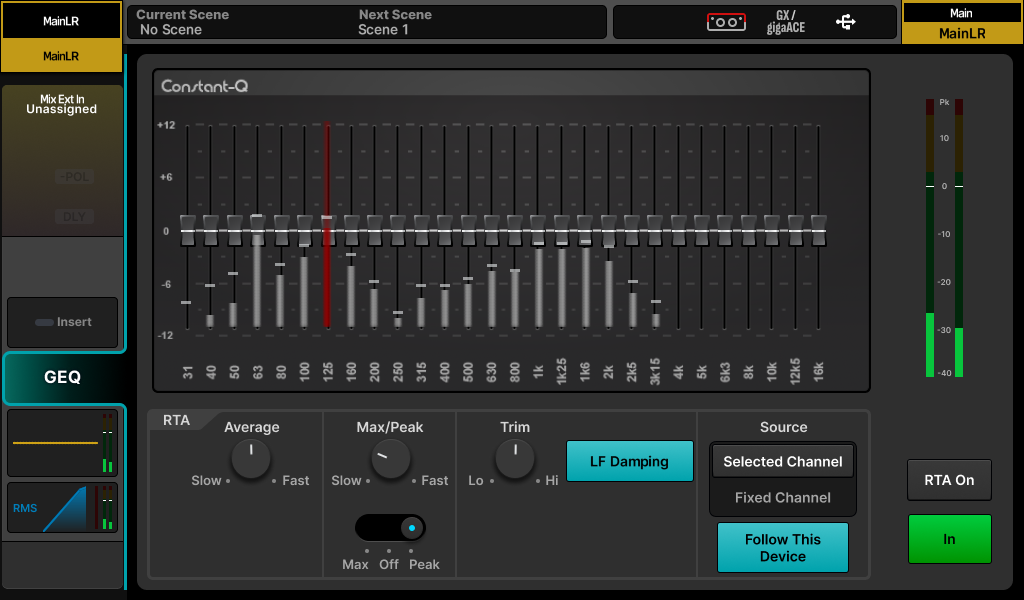

Todos os canais de mixagem possuem um equalizador gráfico estéreo de 28 bandas que pode ser ativado ou desativado usando o botão ‘In’ na tela.
Para fazer ajustes, toque no fader na tela para cada banda e use o rotary da tela sensível ao toque.
Frequências (Hz) = 31, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400,
500, 630, 800, 1k, 1.25k, 1.6k, 2k, 2.5k, 3.15k, 4k, 5k, 6.3k, 8k, 10k, 12.5k, 16k
Ganho = -12dB a +12dB
Largura de banda = 1/3rd oitava (constante)
Modo ‘Fader Flip’ –
O SQ+ pode exibir o GEQ nos faders, com cada tira de canal mostrando uma única banda de frequência para permitir ajustes rápidos e precisos.
- Atribua 'GEQ Fader Flip' a uma SoftKey se ainda não estiver atribuído. Por padrão, Fader Flip está atribuído à SoftKey#7.
- Pressionar a SoftKey ‘Fader Flip’ do GEQ mostra o equalizador gráfico para a mixagem selecionada nos faders, com uma banda de frequência em cada tira de fader. Pressionar a tecla ‘Fader Flip’ uma segunda vez no SQ5+ ou SQ6+ exibe o próximo conjunto de bandas de frequência, e a terceira pressão sai do modo.
ⓘ No modo ‘Fader Flip’, os medidores cromáticos dos canais e indicadores de pico podem ser usados para mostrar níveis de RTA e frequência proeminente. Veja a seção RTA – GEQ ‘Fader Flip’ para detalhes completos.
RTA – O RTA exibe os níveis da fonte RTA para cada banda de frequência do GEQ.
Para informações completas sobre o RTA do GEQ, consulte a seção de Medição deste guia.

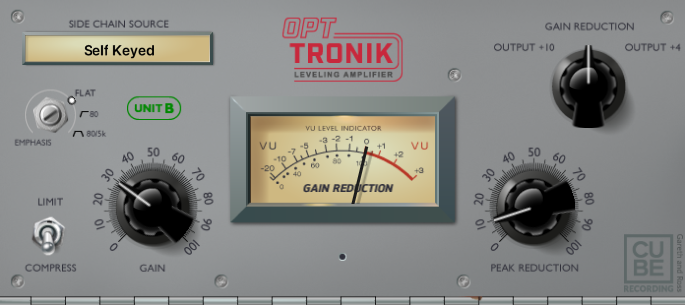

DEEP GEQ's
Juntamente com o GEQ ‘Constant-Q’, outros GEQs DEEP com características únicas podem ser adicionados ao SQ+.
Uma vez adicionados ao SQ+, esses podem ser usados no lugar do GEQ ‘Constant-Q’ em qualquer canal de mixagem.
ⓘ Informações sobre como adicionar modelos podem ser encontradas na seção Add-Ons deste guia.
- Pressione a tecla ‘LIBRARY’ para ver a Biblioteca de GEQ.
- Diferentes modelos de GEQ são carregados da biblioteca ‘Factory’.
- Armazene e recupere presets de GEQ DEEP de usuário usando a biblioteca ‘User’.

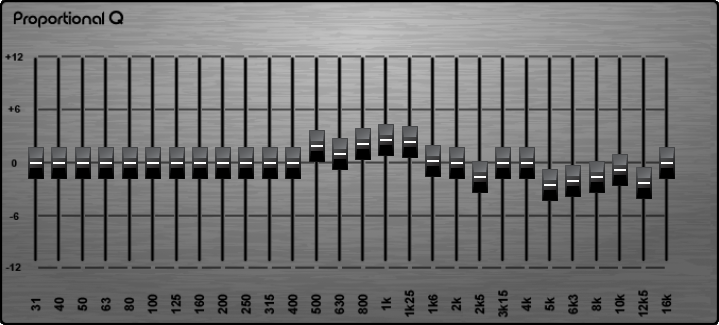

Proportional-Q –
Q largo suave que se estreita progressivamente em direção aos valores máximos de corte ou reforço.

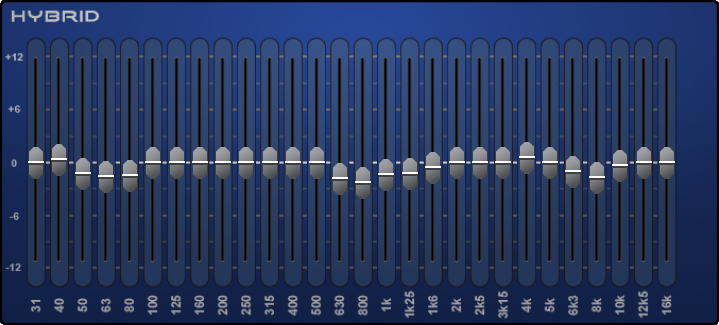

Hybrid GEQ –
Uma combinação das unidades Proportional-Q e Constant-Q proporcionando reforços suaves e cortes clínicos.

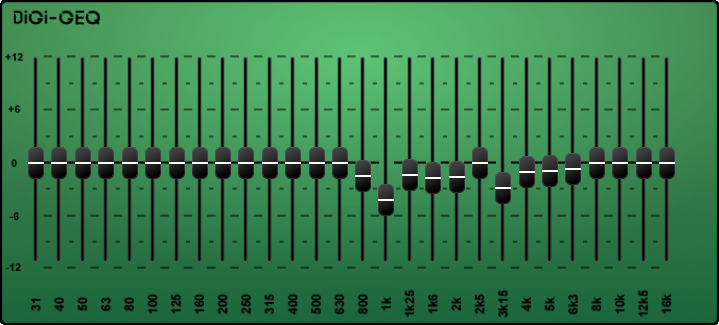

Digi GEQ –
Ganho e largura otimizados para minimizar a interação entre bandas de frequência.
PEQ

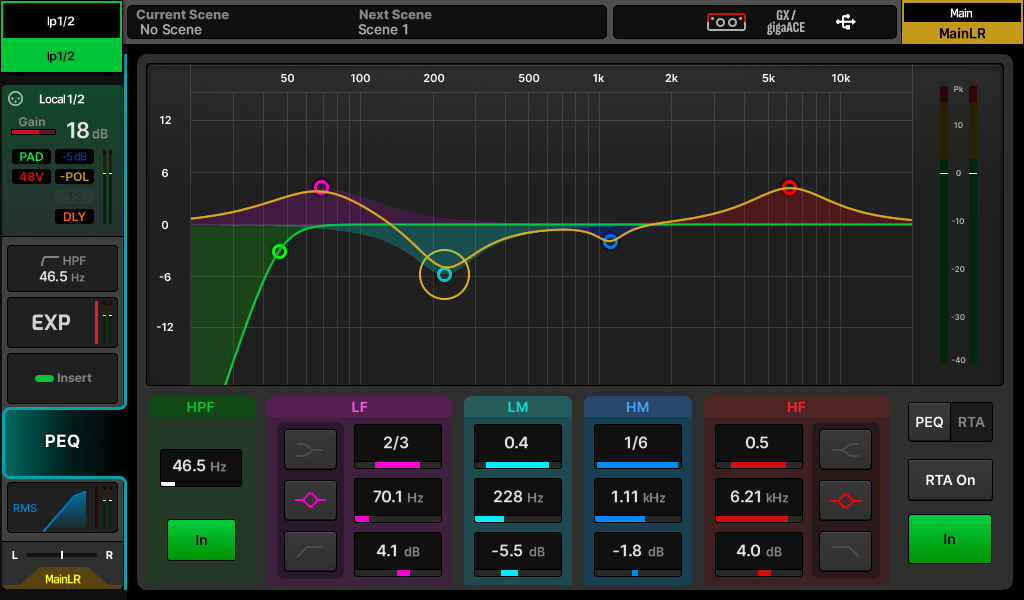

O PEQ pode ser ativado ou desativado usando a tecla física ‘IN’ na superfície ou o botão ‘In’ na tela.
- As 4 bandas do equalizador paramétrico são rotuladas para corresponder à seção física de equalização na superfície.
- Para usar os controles físicos dedicados do equalizador, selecione uma banda e use os rotaries de ganho, largura e frequência para ajustar. Para ajustar na tela, toque em um parâmetro e use o rotary da tela sensível ao toque, ou toque e arraste pontos no gráfico.
ⓘ A banda de frequência selecionada na superfície pode ser configurada para seguir a seleção na tela em Preferências da Superfície.
- Toque no ícone relevante para alternar entre os modos shelf, bell e filtro para as bandas LF e HF.
- Quando o PEQ está ativo, a exibição gráfica é colorida intensamente; quando inativo, fica acinzentada.
Modo LF = Shelf, Bell, HPF
Modo HF = Shelf, Bell, LPF
Frequência (todos os modos) = 20Hz a 20kHz
Largura (paramétrica) = 1,5 oitava a 1/9th oitava
Ganho (paramétrico, shelf) = -15dB a +15dB
- Toque no botão ‘RTA’ para visualizar e ajustar as configurações de sobreposição do RTA. Detalhes completos sobre o RTA do PEQ estão na seção Medição deste guia.
ⓘ O HPF também é visível na tela de processamento PEQ para conveniência e pode ser armazenado e recuperado com as configurações do PEQ. Porém, como é um processo separado em um ponto diferente na cadeia de sinal, o HPF não contribui para a curva de resposta do PEQ.
Compressor
Ative ou desative o Compressor usando o botão ‘In’ na tela ou a tecla física ‘IN’ do Compressor (ao lado do rotary dedicado de threshold do Compressor na superfície).
Side Chain –
- Selecione ‘Self Keyed’ ou faça side chain do compressor a partir de outro canal.
ⓘ Ao usar outro canal como entrada side chain, o sinal é obtido após todo o processamento do canal, após o delay de milissegundos do canal.
- Toque no botão do modo de filtro próximo ao valor da frequência na seção sidechain para alternar entre os modos HPF/BPF/LPF ou desligar o filtro.
- Toque na frequência sidechain para selecionar, depois ajuste usando o rotary da tela sensível ao toque. Alternativamente, toque e arraste o marcador de frequência no gráfico.
Frequência HPF = 20Hz a 5kHz
Frequência BPF = 120Hz a 10kHz
Frequência LPF = 120Hz a 20kHz
Modos de Compressor –
Existem dois modos de detecção no compressor padrão, RMS (médio) e Pico. Toque em qualquer modo para alternar entre eles. O modo ativo é exibido em branco.
Soft Knee –
Toque neste botão para ativar a configuração soft knee. Isso habilita uma razão variável que suaviza o comportamento da compressão em torno do threshold (isso também é exibido no gráfico).
Parâmetros –
- Ajuste os parâmetros tocando para selecionar e então usando o rotary da tela sensível ao toque. Alternativamente, toque e arraste pontos no gráfico, isso também selecionará a caixa de valor do parâmetro relevante. O threshold do compressor também possui um controle rotary dedicado na superfície.
Attack = 30µs a 300ms
Release= 50ms a 2s
Ratio = 1:1 (sem compressão) a infinito (limitação)
Threshold = -46dB a +18dB
Ganho (make-up gain) = 0dB a +18dB

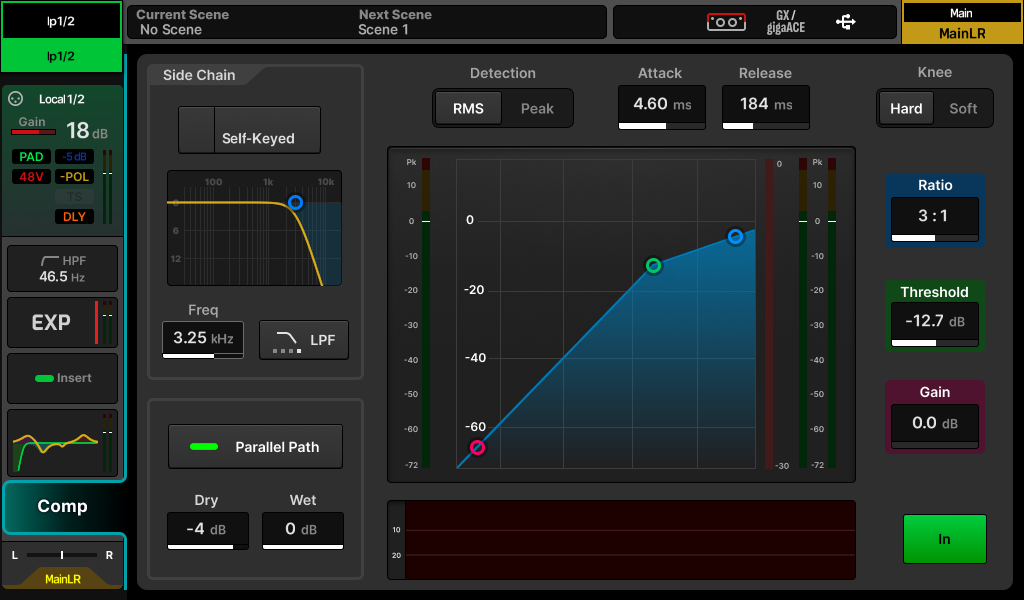

Gráfico –
- O gráfico exibe entrada/threshold no eixo x e nível de saída no eixo y para fornecer uma representação visual dos ajustes dos parâmetros.
- O nível da entrada side chain é mostrado no medidor à esquerda do gráfico.
- A compressão (redução de sinal) de 0dB a -30dB é mostrada no medidor imediatamente à direita do gráfico. Quando o compressor está ativado, esta área fica vermelha, caso contrário, branca.
- O nível pós-compressor (saída) é mostrado à direita da redução de sinal.
Compressão Paralela –
Isso permite misturar o sinal comprimido com o sinal não comprimido. Devido ao núcleo XCVI, esses sinais são coerentes, e nenhum efeito de filtragem em pente é introduzido.
- Toque no botão ‘Parallel Path’ para ativar ou desativar.
- Toque nos valores Dry/Wet e ajuste usando o rotary da tela sensível ao toque.
Nível individual Dry/Wet = -infinito a 0dB
Histograma –
O histograma mostra os últimos 12 segundos de atividade do compressor, movendo-se da direita para a esquerda. Como no medidor de redução de nível, quando o compressor está ativado, a redução de nível (depth) é mostrada em vermelho, e quando desativado, em branco/cinza.
Modo Ducker –
‘Modo Ducker’ está disponível como uma opção na Biblioteca do Compressor. Este é um modo especial de compressor que reduz o nível do canal baseado no sinal de outro canal (usando a entrada side chain). O ducking é comumente usado em um canal de música de fundo com o side chain alimentado por um microfone de anúncio.
DEEP Compressores
Add-Ons opcionais, modelados em unidades clássicas de hardware com características tonais e comportamentais únicas.
Uma vez que modelos de compressores DEEP tenham sido adicionados a um SQ+, eles podem ser usados no lugar do compressor RMS/Pico em qualquer canal de entrada ou mixagem.
ⓘ Informações sobre como adicionar modelos podem ser encontradas na seção Add-Ons deste guia.
- Pressione a tecla ‘Library’ para ver a Biblioteca do Compressor.
- Diferentes modelos de compressor podem ser carregados da biblioteca ‘Factory’.

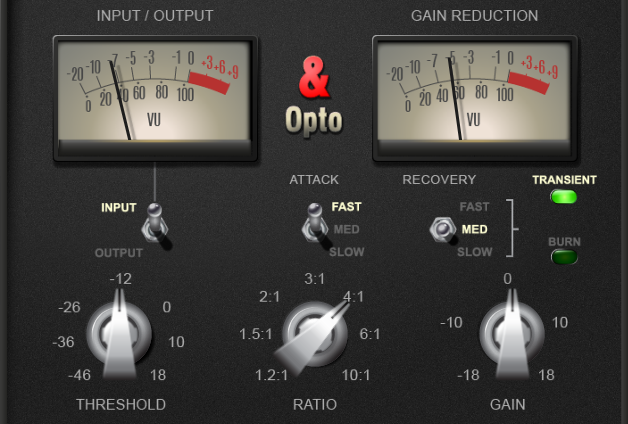

Opto –
As melhores características de uma variedade de compressores ópticos combinadas em uma unidade com som suave.

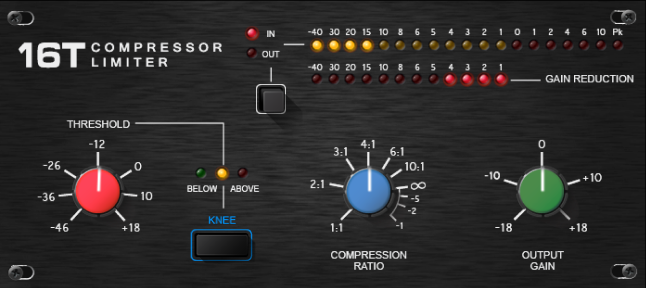

16T –
Compressor RMS baseado em VCA apertado e punchy, com redução de ganho com som natural.

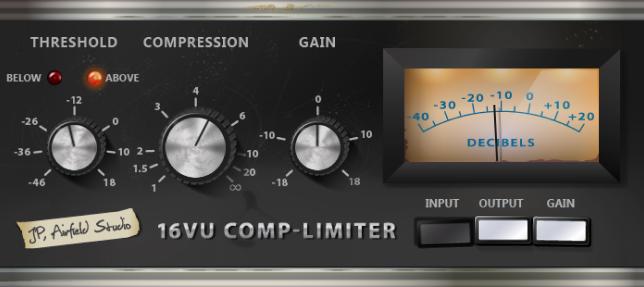

16VU –
O clássico compressor RMS baseado em VCA. Realça musicalmente as frequências baixas-médias quando acionado.

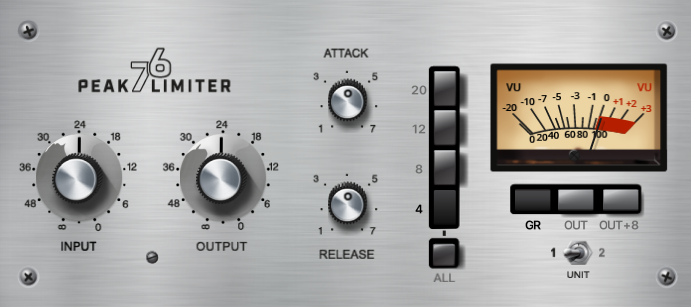

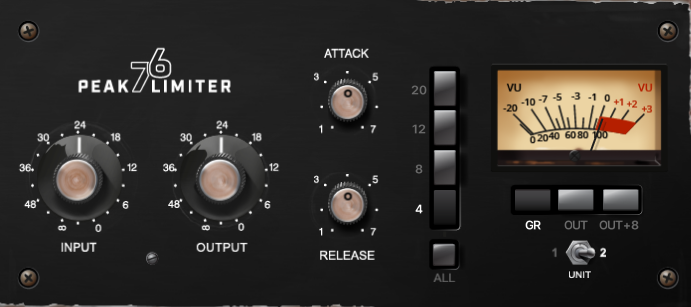

Peak Limiter 76 –
Duas versões do renomado amplificador de nivelamento FET. Uma vintage, outra mais moderna, ambas com modo all-button.

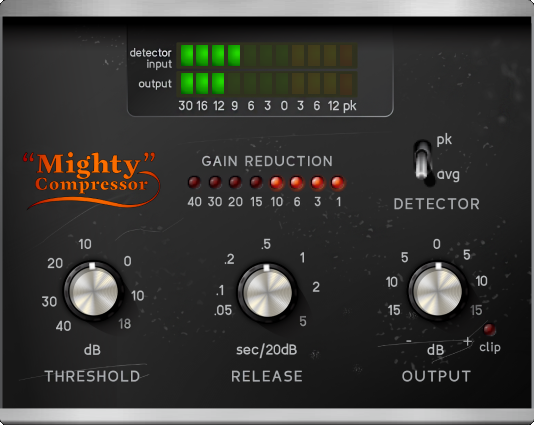

Mighty –
Compressor de matriz de transistores que apresenta um som de ataque único. Capaz de redução de ganho massiva com baixa distorção.

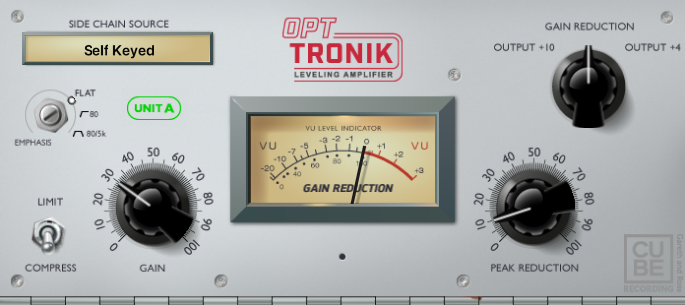

OptTronik –
Duas versões do lendário amplificador eletro-óptico de nivelamento. Compressão suave e musical.

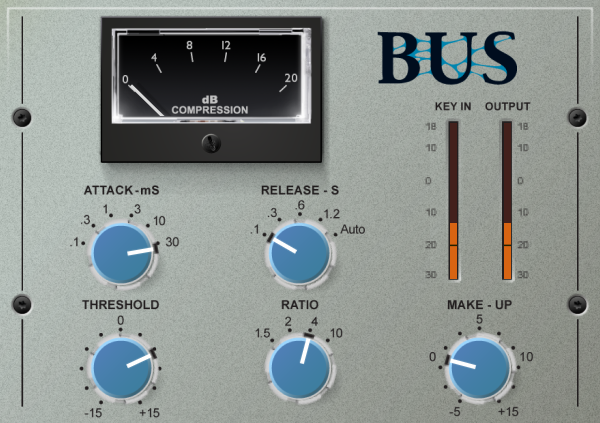

Bus –
O compressor VCA mais conhecido para coesão sonora de mixagens e material de programa.

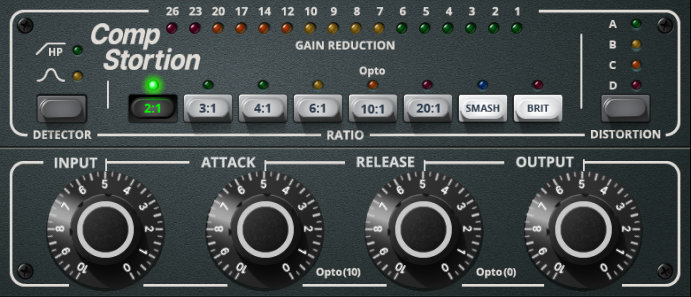

CompStortion -
O clássico moderno. Inclui uma variedade de estilos e opções de distorção.
