SQ-Drive e USB-B usam as mesmas configurações de patching e taxa de amostragem. O sinal é enviado para ambos simultaneamente para gravação/transmissão, usando o patching das saídas USB do SQ+.

As entradas USB são provenientes do USB-B a menos que a reprodução esteja ativa a partir do SQ-Drive. Ao reproduzir áudio estéreo ou multifaixa do SQ-Drive, todas as entradas USB são automaticamente provenientes do SQ-Drive. Quando a reprodução é parada (não pausada), a fonte USB retorna automaticamente para USB-B.

ⓘ Existem tarefas que demandam muita largura de banda (como formatar um SQ-Drive ou carregar um show) que podem interromper o uso do SQ-Drive ou USB-B.

Antes de gravar ou reproduzir áudio, tanto o modo quanto a taxa de amostragem devem ser configurados.

ⓘ Alterações na taxa de amostragem enquanto uma conexão USB-B está ativa podem exigir que aplicativos ou DAWs sejam reiniciados para operação correta.

A conexão USB-B permite 32 entradas e 32 saídas simultaneamente, operando em 96kHz ou 48kHz.

SQ-Drive pode gravar ou reproduzir até 16 canais a 96kHz ou até 32 canais a 48kHz.

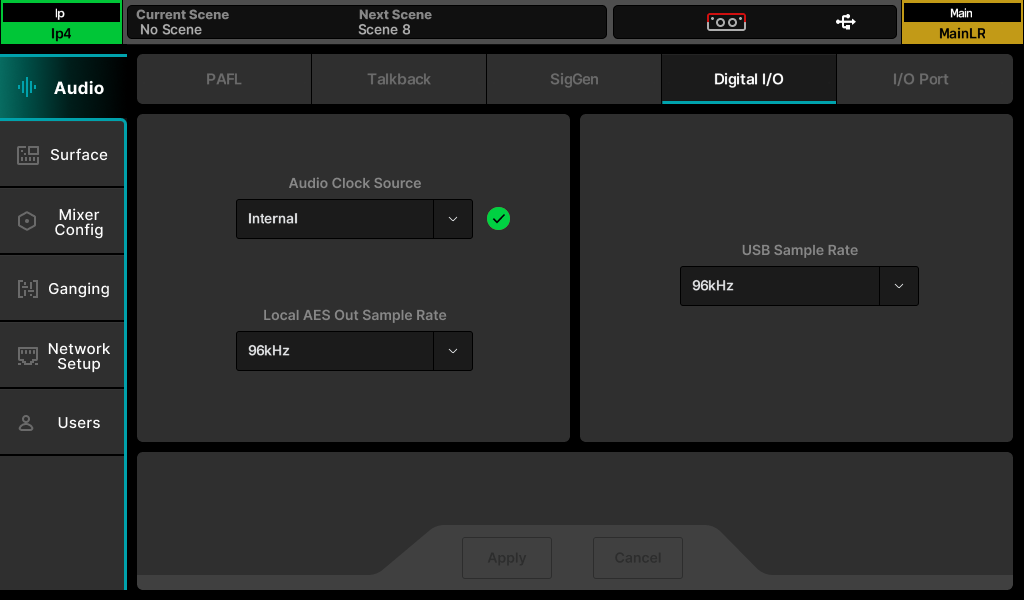

Para alterar a taxa de amostragem USB, pressione a tecla de tela ‘SETUP’, depois toque na aba ‘Audio’ seguida da aba ‘Digital I/O’.

• Toque no valor ‘USB Sample Rate’ para selecionar entre operação ‘96kHz‘ ou ‘48kHz’.

SQ-Drive Gravação e Reprodução Estéreo

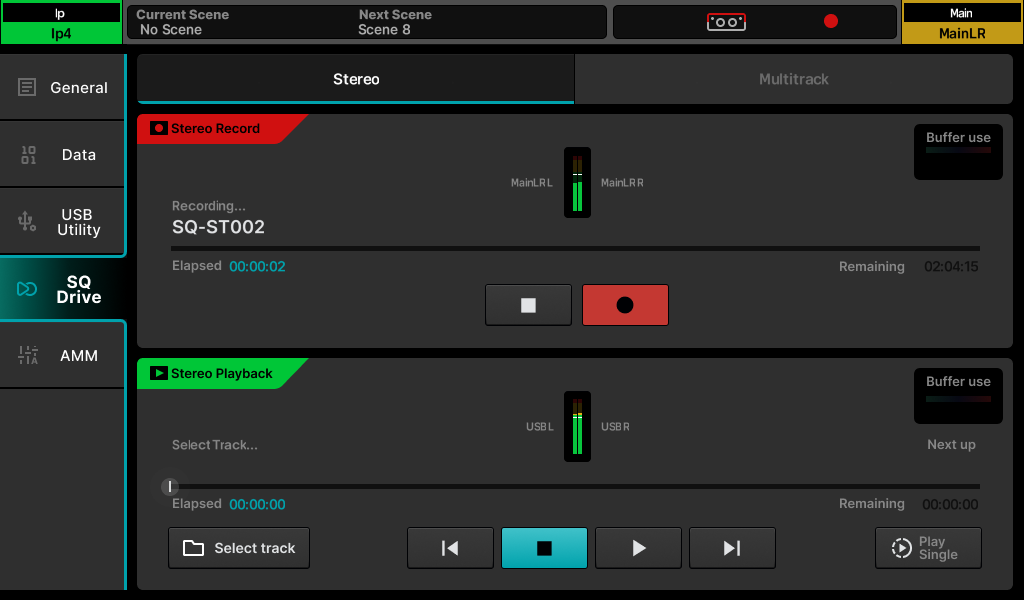

Pressione a tecla de tela ‘UTILITY’ e toque na aba ‘SQ-Drive’ seguida da aba ‘Stereo’ para mostrar a tela de gravação/reprodução estéreo do SQ-Drive.

A metade superior da tela é para gravação e a metade inferior para reprodução.

Gravação –

• Gravações estéreo são captadas das saídas USB 1&2. Por padrão, Main LR L e Main LR R estão patchados para estas saídas. Os canais ou saídas atualmente patchados são indicados abaixo dos medidores de gravação.
• Pressione o botão de gravação para iniciar a gravação, um novo nome de arquivo ‘Stereo Record’ aparecerá, o tempo ‘Remaining’ será exibido e o contador de ‘Errors’ será zerado.
• A gravação começará e os valores de tempo ‘Elapsed’ e ‘Remaining’ mostrarão o progresso.
• Pressione o botão de parada para encerrar a gravação.

ⓘ O medidor de carga do dispositivo indica a adequação do dispositivo USB para gravação ou reprodução de áudio.

ⓘ O contador ‘Errors’ incrementa a cada erro de gravação detectado.

Reprodução –

• A reprodução estéreo pode ser direcionada para qualquer canal, ou múltiplos canais, originados das entradas USB 1&2. Os primeiros canais (em ordem numérica) para os quais as entradas USB 1&2 estão patchadas são indicados ao lado dos medidores de reprodução.
• Toque no botão ‘Select track’, depois toque em ‘Playback’ ou ‘Recordings’ para visualizar arquivos em cada pasta (gravações feitas com o SQ+ aparecem na pasta ‘Recordings’).
• Toque em uma faixa para selecioná-la.
• Toque no botão ‘Select’ para carregar a faixa selecionada.
• Toque no botão ‘Playback Mode’ no canto inferior direito para selecionar um modo.

Play All = Reproduz todas as faixas na pasta consecutivamente.

Play Single = Reproduz a faixa selecionada e para.

Repeat All = Reproduz repetidamente todas as faixas na pasta consecutivamente.

Repeat Single = Reproduz repetidamente a faixa selecionada.

• Toque nos botões de transporte para ir para a faixa anterior ou seguinte, ou para parar ou reproduzir/pausar.
• Toque e arraste o marcador circular de posição de reprodução para saltar para um ponto diferente na faixa.

Formatos e Pastas –

SQ-Drive armazena gravações estéreo em ‘<SQ-DRIVE>:\AHSQ\USBREC’.

São arquivos estéreo *.wav 24bit a 96kHz ou 48kHz, nomeados sequencialmente na ordem de gravação, por exemplo, SQ-ST001.WAV, SQ-ST002.WAV…

Arquivos para reprodução estéreo copiados de um computador devem ser colocados em
‘<SQ-DRIVE>:\AHSQ\USBPLAY’.

Podem ser arquivos mono ou estéreo, PCM *.wav não comprimidos, 44.1, 48 ou 96kHz e 16 ou 24-bit.

Não devem conter cabeçalhos (como BWF) ou dados (como marcadores).

ⓘ Os arquivos serão marcados com data/hora do dispositivo externo se uma instância do SQ+MixPad estiver conectada ao SQ+ quando a gravação iniciar.

Duração da Gravação –

A duração máxima de uma gravação estéreo baseia-se no tamanho máximo de arquivo de 4GB, o que equivale aproximadamente a 2 horas a 96kHz ou 4 horas a 48kHz.

SQ-Drive Gravação e Reprodução Multifaixa

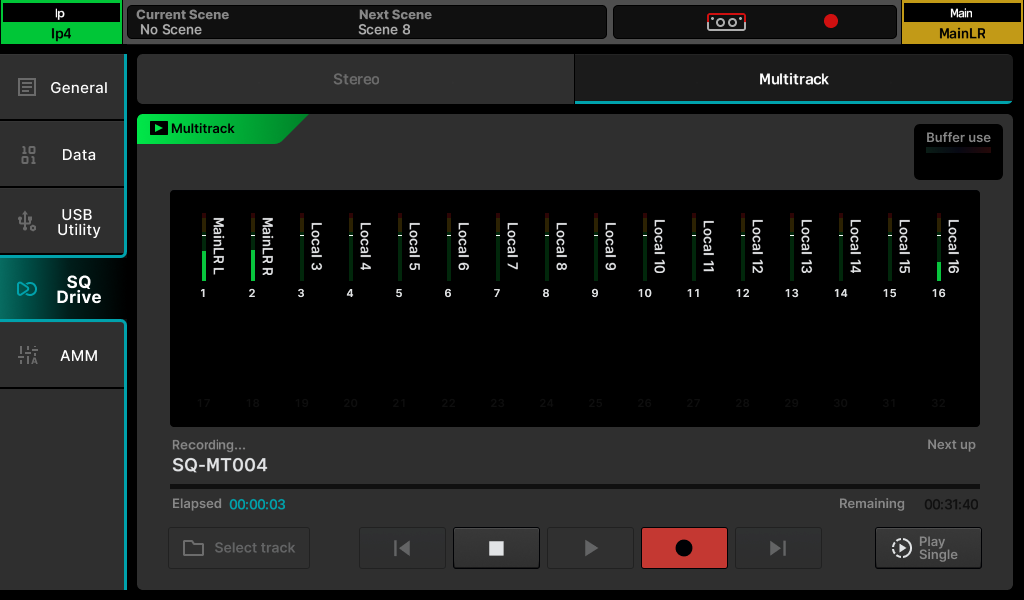

Pressione a tecla de tela ‘UTILITY’ e toque na aba ‘SQ-Drive’ seguida da aba ‘Multitrack’ para mostrar a tela de gravação/reprodução multifaixa do SQ-Drive.

Na operação a 96kHz, a linha superior de 16 medidores é exibida e a inferior fica acinzentada. Quando a taxa de amostragem USB é definida para 48kHz, todos os 32 medidores são exibidos.

Quando o SQ-Drive não está sendo usado, e durante a gravação, os medidores mostram as saídas do SQ+ que foram patchadas para canais USB. Durante a reprodução, os medidores mostram os níveis USB de entrada e são rotulados com o canal de maior número para o qual foram patchados.

ⓘ Medidores para entradas e saídas USB podem ser vistos simultaneamente na tela ‘Meters/USB meters’.

Gravação –

Somente canais USB que foram patchados serão gravados. Para evitar uso desnecessário de espaço em disco, faça patch apenas dos canais necessários para USB na tela I/O e deixe outras saídas USB sem patch.

• Pressione o botão de gravação para iniciar. Um novo nome de arquivo multifaixa aparecerá, o tempo ‘Remaining’ será exibido e o contador de ‘Errors’ será zerado.
• Durante a gravação, os valores de tempo ‘Elapsed’ e ‘Remaining’ mostrarão o progresso.
• Pressione o botão de parada para encerrar a gravação.

ⓘ Permita que o processo de gravação seja concluído antes de gravar novamente ou remover o dispositivo. A leitura e gravação no dispositivo USB são indicadas pelo LED de atividade USB próximo à porta USB-A.

ⓘ O medidor de carga do dispositivo indica a adequação do dispositivo USB para gravação ou reprodução de áudio.

ⓘ O contador ‘Errors’ incrementa a cada erro de gravação detectado.

ⓘ Nem todos os dispositivos USB suportam a alta largura de banda usada pelo recurso de gravação multifaixa do SQ-Drive. Para melhores resultados ao gravar multifaixas diretamente no USB, use um disco rígido externo de alta velocidade em vez de um pendrive/’pen’ drive.

Reprodução –

As faixas gravadas serão reproduzidas do SQ-Drive nos mesmos números de soquetes USB em que foram gravadas. Por exemplo, se uma gravação foi feita onde as saídas do SQ+ foram patchadas para as saídas USB 3, 5 e 6, ao reproduzir a gravação, as entradas USB 3, 5 e 6 devem ser patchadas para as entradas do SQ+.

• Toque no botão ‘Select track’, role a lista de faixas tocando e arrastando para cima/baixo ou usando o seletor rotativo da tela e selecione uma faixa.
• Toque no botão ‘Select’ para carregar a faixa.
• Toque no valor ‘Playback Mode’ para selecionar um modo.

Play All = Reproduz todas as faixas na pasta consecutivamente.

Play Single = Reproduz a faixa selecionada e para.

Repeat All = Reproduz repetidamente todas as faixas na pasta consecutivamente.

Repeat Single = Reproduz repetidamente a faixa selecionada.

• Toque nos botões de transporte para ir para a faixa anterior ou seguinte, ou para parar ou reproduzir/pausar.
• Toque e arraste o marcador circular de posição de reprodução para saltar para um ponto diferente na faixa.

Formatos e Pastas –

SQ-Drive armazena gravações multifaixa em pastas separadas dentro da pasta principal
‘<SQ-DRIVE>:\AHSQ\USBMTK’. As pastas são nomeadas sequencialmente na ordem de gravação, por exemplo, ‘SQ-MT001’, ‘SQ-MT002’…

São gravados até dezesseis arquivos mono PCM *.wav não comprimidos de 24bit a 96kHz ou até trinta e dois arquivos a 48kHz – com nomeação baseada no canal USB e nome do canal/soquete de origem, por exemplo, ‘01KikIn.WAV’, ‘02KikOut.WAV’…

Arquivos para reprodução multifaixa copiados de um computador devem seguir essa formatação, nomeação e estrutura de pastas. Os arquivos também devem ter exatamente o mesmo tamanho/duração.

ⓘ Os arquivos serão marcados com data/hora do dispositivo externo se uma instância do SQ+MixPad estiver conectada ao SQ+ quando a gravação iniciar.

Duração da Gravação –

A duração máxima de uma gravação baseia-se no tamanho máximo individual do arquivo de 4GB, o que equivale aproximadamente a 4 horas a 96kHz ou 8 horas a 48kHz.

Conexão a um Computador

Para transmitir áudio de e para um computador, ele deve ser conectado ao SQ+ usando um cabo USB-A para USB-B.

SQ+ está em conformidade com os padrões USB 2.0, portanto, recomenda-se usar um cabo USB de alta velocidade. Dependendo do ambiente onde o sistema está sendo usado, pode ser benéfico usar um cabo que inclua um ferrite.

ⓘ Note que nem todas as portas USB 3.0 são totalmente compatíveis com versões anteriores USB 2.0 – para melhores resultados, recomenda-se usar uma porta USB 2.0 quando disponível. Quando indisponível, portas USB 3.0 que utilizam drivers de controlador host xHCI devem ser evitadas, pois muitas não suportam o método de transferência isócrona usado para streaming de áudio.

Taxa de Amostragem –

A taxa de amostragem USB do SQ+ deve ser configurada antes de usar qualquer programa ou aplicativo que acesse a conexão USB-B.

Para conectar o SQ+ a um Mac –

O SQ+ é compatível com Core Audio, portanto não são necessários drivers.

Conecte o SQ+ via USB e ele aparecerá como dispositivo de áudio e MIDI.

Para conectar o SQ+ a um PC Windows –

Visite o site da Allen & Heath (www.allen-heath.com) para baixar os drivers ASIO/WDM mais recentes para Windows do SQ.

Siga as instruções para instalar os drivers antes de conectar o SQ+.

Roteamento –

• É útil lembrar ao fazer patch que as saídas do computador são as entradas USB no SQ+ e as saídas USB do SQ+ são as entradas no computador.
• Por padrão, os canais de entrada 47 e 48 do SQ+ são originados dos canais USB 1 e 2, e os canais USB 1 e 2 de saída são alimentados pelo mix Main LR, embora todo patch USB seja totalmente configurável.
• Ao usar drivers WDM para utilizar o SQ+ como dispositivo de som padrão do sistema Windows, são usados 4 pares de canais USB de entrada e saída no SQ+: 1&2, 3&4, 5&6 e 7&8. Para usar todos os 32 canais de entrada e 32 de saída, o driver ASIO deve ser usado com um programa compatível.
• Ao selecionar o SQ+ como dispositivo de saída de áudio padrão em um Mac, os canais USB 1 e 2 são usados por padrão, embora isso possa ser alterado na configuração de áudio MIDI.
