Controles Físicos

Teclas –

Todas as teclas são rotuladas, e a maioria ilumina para mostrar quando estão ativas. Todas executam funções específicas, exceto as ‘SoftKeys’ que são atribuíveis pelo usuário.

Faders/Tela do Fader –

Existem 6 camadas de tiras de faders atribuíveis. Para todas as entradas e retornos de FX, o fader controla o nível de envio deste canal para o mix selecionado. Os faders de envio de FX, Main LR, Mix (Aux/Grupo) e Matrix controlam os níveis gerais de saída do mix. Faders DCA afetam o nível dos membros DCA, e faders MIDI enviam mensagens de nível MIDI. Todas as tiras de faders podem ser temporariamente assumidas e usadas pelas funções GEQ ‘Fader Flip’, 'CH TO ALL MIX' ou 'DCA Spill'.

Codificadores Rotativos (Rotaries) –

Estes iluminam quando ativos e são usados para ajustar vários parâmetros. Alguns são dedicados a parâmetros do canal ou mix atualmente selecionado, embora o SQ6+ e SQ7+ possuam ‘Soft Rotaries’ adicionais que são atribuíveis pelo usuário e há um codificador dedicado na tela sensível ao toque.

Tela Sensível ao Toque –

A tela sensível ao toque permite uma interação simples do usuário através de botões e menus na tela. Parâmetros também podem ser selecionados na tela e ajustados usando o codificador rotativo da tela sensível ao toque. Quando um parâmetro está selecionado, ele ficará amarelo na tela, e o codificador rotativo da tela sensível ao toque irá iluminar para indicar que pode ser usado para fazer ajustes.

Tipos de Canais

Entradas – 48 canais de entrada com processamento. Estes podem ser originados de conexões locais, remotas ou digitais, e misturados para qualquer saída.

Main LR – Este é o mix principal. Todos os modos e opções pós-fader seguem este mix.

Mix – 12 canais de mix estéreo com processamento que podem ser usados como auxiliares ou grupos.

Envios de FX – 4 barramentos de envio de FX estão incluídos para uso com motores internos de FX ‘padrão’. São fornecidos mais 4 barramentos RackUltra FX para uso com os 4 motores RackUltra FX.

Retornos de FX – 12 canais dedicados de retorno estéreo para motores internos de FX, 8 para motores ‘padrão’ de FX e 4 para motores RackUltra FX.

Matrix – 3 mixes estéreo ou até 6 mono matrix, alimentados por uma combinação de outros mixes.

DCA – 8 Amplificadores Digitalmente Controlados para ajustar o nível e os silenciamentos de múltiplos canais com um conjunto de controles.

MIDI – 32 tiras de canais disponíveis que enviam dados de controle MIDI usando MIDI via USB e TCP/IP.

ⓘ As tiras de canais MIDI apenas enviam e respondem a mensagens MIDI, seu estado não é armazenado com Cenas ou Shows.

Parâmetros, Menus e Pop-ups na Tela

Parâmetros ajustáveis e seleções – São exibidos como texto branco sobre fundo preto. Valores são exibidos como texto e também em uma barra.

Bibliotecas –

Quando disponível para a tela atualmente visualizada, a tecla ‘Library’ ilumina. Pressioná-la exibe uma janela de biblioteca, permitindo armazenar ou recuperar configurações para coisas como unidades de FX, processamento de canal ou patches de entrada. Predefinições são armazenadas nas bibliotecas de fábrica, e bibliotecas de usuário são fornecidas para armazenar suas próprias configurações. Bibliotecas também são usadas para carregar tipos de unidades de FX, através da recuperação de uma predefinição.

ⓘ Veja a lista completa de tipos de biblioteca na seção Bibliotecas.

Listas de Menu –

Com listas curtas, toque em uma opção para selecioná-la. Listas mais longas podem ser navegadas tocando e arrastando, ou destacando uma opção e usando o codificador rotativo da tela sensível ao toque para percorrer todas as opções disponíveis. Onde não for possível selecionar um item da lista (como em listas de permissões de usuário) você pode apenas tocar e arrastar na tela.

Um ‘X’ é exibido no canto superior direito da maioria dos menus pop-up, toque nele ou fora do pop-up para fechá-lo.

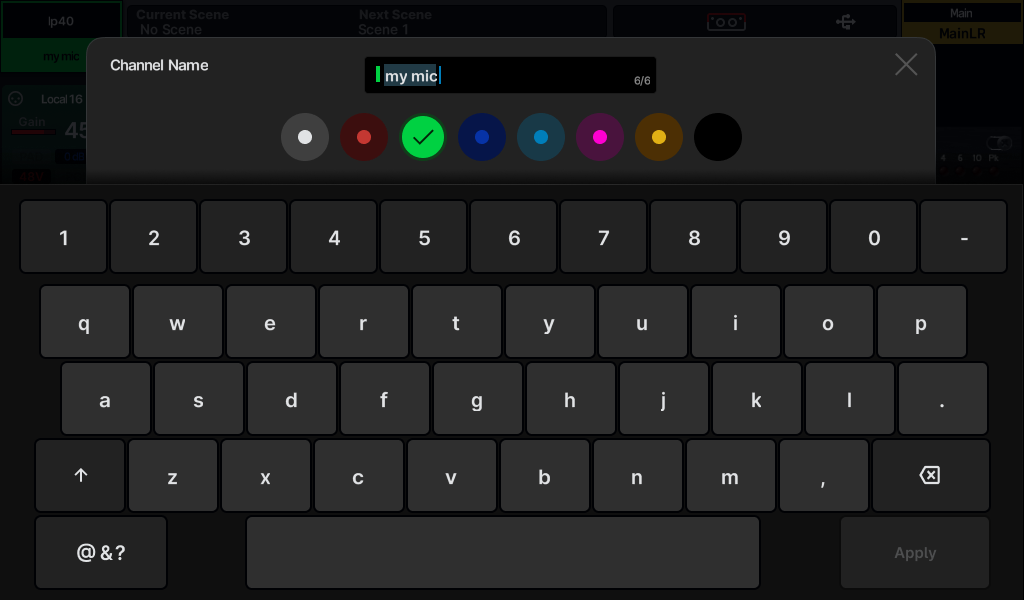

Teclado –

Um teclado na tela é exibido ao inserir nomes ou números. Toque e segure ‘^’ (shift) para ativar caps lock. Toque em ‘Apply’ ou ‘OK’ para definir o nome ou número. Toque no ‘X’ no canto superior direito do teclado para fechá-lo.

Ao inserir caracteres hexadecimais, um teclado somente hex é mostrado.

Ao inserir um Nome de Canal, toque no botão de cor para escolher uma cor para o canal, que é aplicada instantaneamente.

Confirmação –

Certas ações requerem confirmação. Quando há uma opção para aplicar ou cancelar alterações, botões aparecerão ativos na tela. Em alguns casos, um ‘pop-up’ com mais informações e escolhas será exibido.

Barra de Título na Tela

A barra de título está sempre visível no topo da tela, da esquerda para a direita exibe as seguintes informações:

• O canal atualmente selecionado.
• A última cena recuperada (atual).
• A próxima cena a ser recuperada.
• Um símbolo de erro/aviso quando um erro é detectado (toque nele para ver uma janela pop-up com informações sobre o erro).
• Um símbolo de Porta I/O que também indica a placa de opção atualmente instalada.
• O protocolo SLink atual em uso (quando uma conexão SLink foi feita e está disponível).
• Um símbolo USB quando um dispositivo USB está conectado à porta SQ-Drive. Este é substituído por símbolos de transporte ao usar o SQ-Drive para gravação ou reprodução de áudio.
• O mix atualmente selecionado.

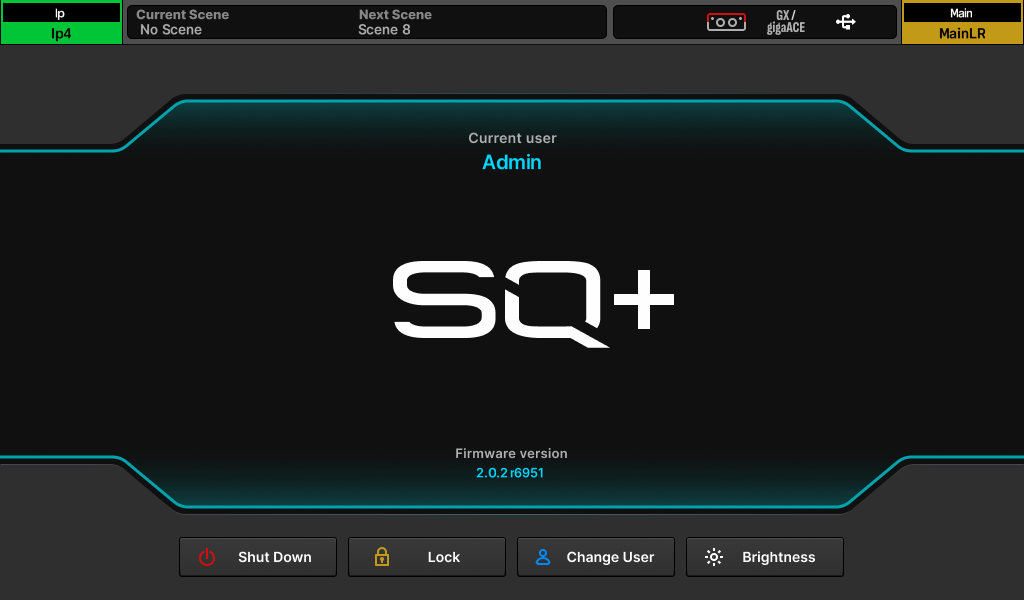

Tela Inicial

Esta é a primeira tela mostrada ao ligar o SQ+. Também é mostrada quando nenhum canal está selecionado, e as teclas de tela ‘Processing’ ou ‘Routing’ estão ativas.

ⓘ Pressionar as teclas de tela ‘Processing’ ou ‘Routing’ na visualização de banco irá desselecionar o canal atualmente selecionado e retornar diretamente à tela inicial.

‘Shut Down’ – Toque para desligar o SQ+.

‘Lock’ – Toque para bloquear a superfície do SQ+ e impedir que os controles da superfície façam ajustes.

‘Change User’ – Toque para mudar para outro usuário ativo.

‘Brightness’ – Toque para ir diretamente às configurações de brilho do SQ+.

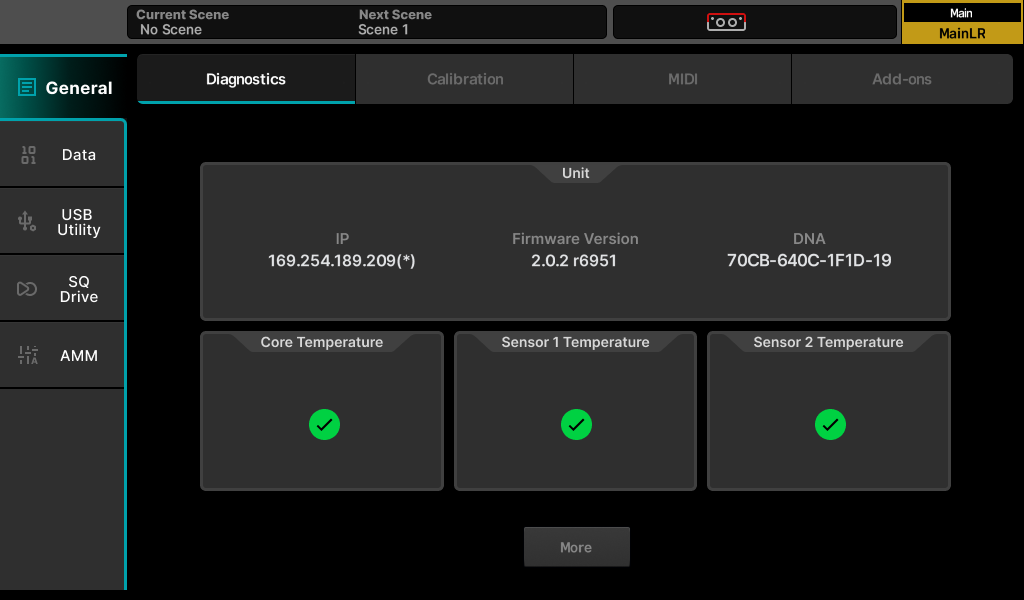

Diagnósticos

Para acessar os diagnósticos, pressione a tecla de tela ‘UTILITIES’, selecione ‘General’ nas abas à esquerda e ‘Diagnostics’ nas abas superiores. Isso exibe informações importantes sobre o SQ+, incluindo o endereço IP atual para conexão via TCP/IP, e o código único DNA para registro e Add-Ons.

Conceitos Básicos de Fluxo de Trabalho

• Pressione uma tecla ‘LR’, ‘MIX’ ou ‘FX’ para exibir e ajustar os níveis de envio de cada canal para o Mix selecionado nas tiras de fader. Use as teclas de camada para navegar pelas 6 camadas de faders. A tira de Mix controla o nível geral de envio do Mix/FX selecionado.
• Selecione um canal pressionando uma tecla ‘SEL’ ou tocando na tira do canal nas telas de Processamento, Roteamento ou Faders. Os controles físicos dedicados agora podem ser usados para ajustar parâmetros do canal selecionado.
• Pressione 'MUTE' para silenciar completamente um canal. As teclas de mute iluminam ou piscam quando um canal está silenciado.
• Use as teclas ‘PAFL‘ (Pre/After Fade Listen) para rotear um canal para o barramento PAFL/saída de fone de ouvido.
• Vá para a tela ‘PROCESSING’ para ver uma visão geral do processamento da tira selecionada. Toque em qualquer parte do processamento de um canal para ver uma visão detalhada, depois toque nos parâmetros na tela e use o codificador rotativo da tela sensível ao toque para ajustar.
• Envios de mix definidos como ‘Post-Fade’ seguem os níveis de envio LR. Para alternar canais entre ‘Pre-Fade’ e ‘Post-Fade’ para o Mix selecionado, segure a tecla ‘PRE FADE’ e use as teclas ‘SEL’, ou use a tela ‘ROUTING’.
• Para atribuir ou desatribuir um canal do mix atualmente selecionado, segure a tecla ‘ASSIGN’ e use as teclas ‘SEL’, ou use a tela ‘ROUTING’.
• Pressionar e segurar a tecla ‘CH TO ALL MIX’ exibirá os níveis de envio para o canal atualmente selecionado para todos os mixes nas tiras principais de fader.
• Pressione a tecla de tela ‘FX’ para visualizar e ajustar os motores de FX. Use a tecla ‘LIBRARY’ para recuperar tipos e predefinições de FX - altere parâmetros selecionando-os na tela e usando o codificador rotativo da tela sensível ao toque. Os barramentos de FX 1 a 4 enviam para os motores padrão de FX 1 a 4 por padrão e os barramentos RackUltra FX enviam para os motores RackUltra FX 1-4. Os canais de retorno de FX são roteados para Mixes da mesma forma que os canais de entrada.
• Segure a tecla ‘COPY’ e pressione uma tecla ‘IN’, ‘SEL’ ou ‘MIX’, ou use as sobreposições na tela de processamento para copiar parâmetros ou envios. Segure a tecla ‘PASTE’ e pressione uma tecla ‘SEL’ ou Mix para colar o processamento ou atribuições de envio para outro canal. Segure a tecla ‘RESET’ e pressione uma tecla ‘IN’, ‘SEL’ ou ‘MIX’ para resetar parâmetros.
• Pressione a tecla ‘VEIW’ para mostrar momentaneamente informações alternativas na tira do canal e nos LCDs do Soft Rotary. Pressione várias vezes para ver diferentes informações e pressione e segure para exibir a informação até soltar a tecla.
