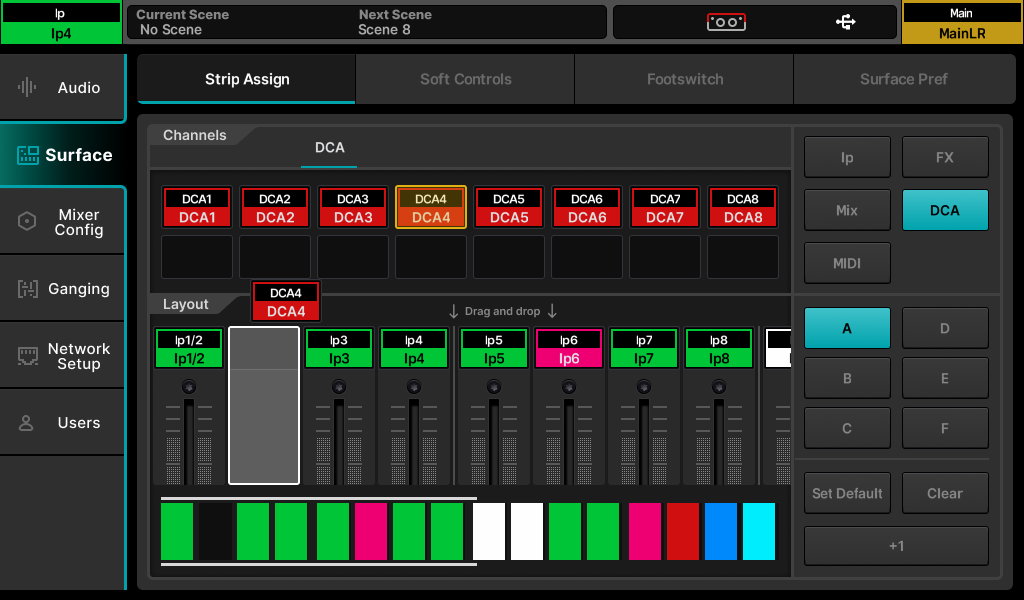

Assegnazione Strip

Tutte le strip dei fader sul SQ+ sono liberamente assegnabili.

Premere il tasto schermo ‘SETUP’, toccare la scheda ‘Surface’ quindi toccare la scheda ‘Strip Assign’.

• I canali del SQ+ sono visualizzati nella metà superiore dello schermo. Selezionare i tipi di canale toccando i pulsanti a destra, quindi utilizzare le schede in alto per visualizzare tutti i canali disponibili di quel tipo.
• Le strip dei fader sono visualizzate nella metà inferiore dello schermo. Selezionare i layer toccando i pulsanti a destra o cambiando layer sulla superficie, quindi toccare e trascinare a sinistra o destra oppure utilizzare la sezione di navigazione in fondo per visualizzare tutti gli slot disponibili per le strip dei fader.
• Per assegnare canali alle strip dei fader, toccarli e trascinarli dalla riga superiore a una strip dei fader nella riga inferiore.
• Per rimuovere le assegnazioni, toccarle e trascinarle fuori dalla strip dei fader in basso verso la parte superiore dello schermo.
• Toccare e trascinare i canali nella sezione inferiore per ‘prenderli’ e assegnarli a un’altra strip. Nota che ciò sovrascriverà qualsiasi assegnazione esistente.

Ci sono tre pulsanti funzione in basso a destra dello schermo.

• Usare il pulsante 'Clear' per cancellare completamente un layer.
• Il pulsante 'Set Default' assegnerà le strip canale predefinite al layer corrente.
• Assegnare una singola strip, o toccare una strip nella sezione inferiore per selezionarla, quindi toccare il pulsante '+1' per assegnare la strip canale logica successiva. Ad esempio, con il canale di ingresso mono 4 assegnato e selezionato, premendo il pulsante '+1' verrà assegnato il canale di ingresso mono 5 alla strip canale successiva.

ⓘ I canali di ritorno FX possono essere assegnati alle strip dei fader ma non saranno visibili a meno che non siano instradati dall’uscita del motore FX (cioè impostati come ‘Mix -> Return’ sul pannello posteriore).

ⓘ Il bus ‘Listen’ non è un tipo di canale, ma il fader Mix o un Soft Rotary possono essere usati per controllare il livello Listen.

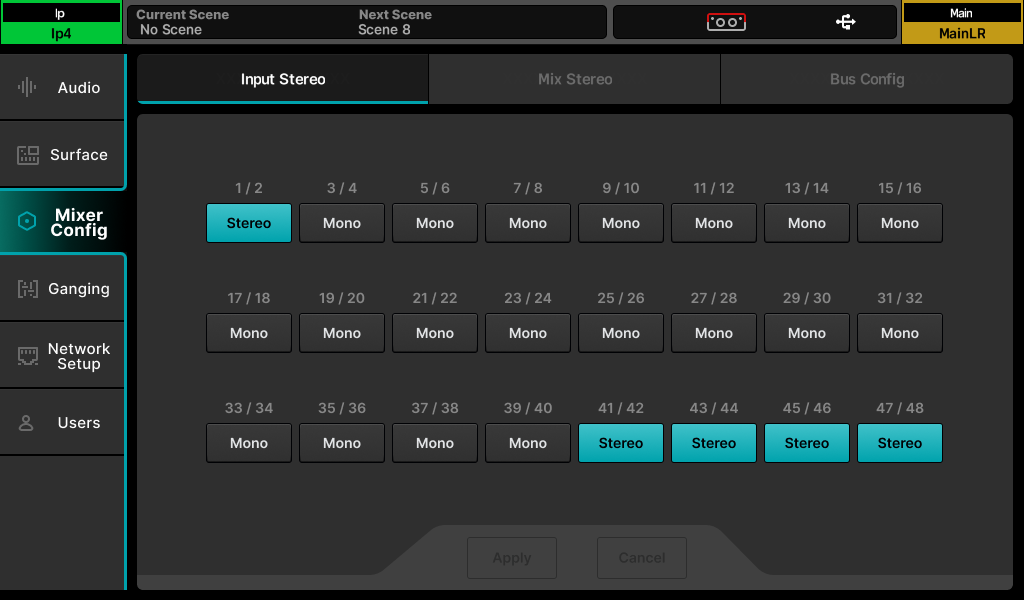

Configurazione Mono/Stereo Ingresso

Per utilizzare i canali di ingresso come canali stereo in tutto il mixer, devono prima essere commutati in modalità stereo.

Nella schermata ‘SETUP’, toccare la scheda ‘Mixer Config’, quindi toccare ‘Input Stereo’

• Le coppie dispari/pari di canali di ingresso possono essere commutate tra modalità mono e stereo toccando il pulsante ‘Mono/Stereo’.
• Toccare il pulsante ‘Apply’ per applicare le modifiche.
• Toccare il pulsante ‘Cancel’ per annullare le modifiche e visualizzare lo stato corrente.

ⓘ Per impostazione predefinita, le modifiche allo stato mono/stereo di Input e Mix al richiamo della scena sono bloccate dai Filtri Globali.

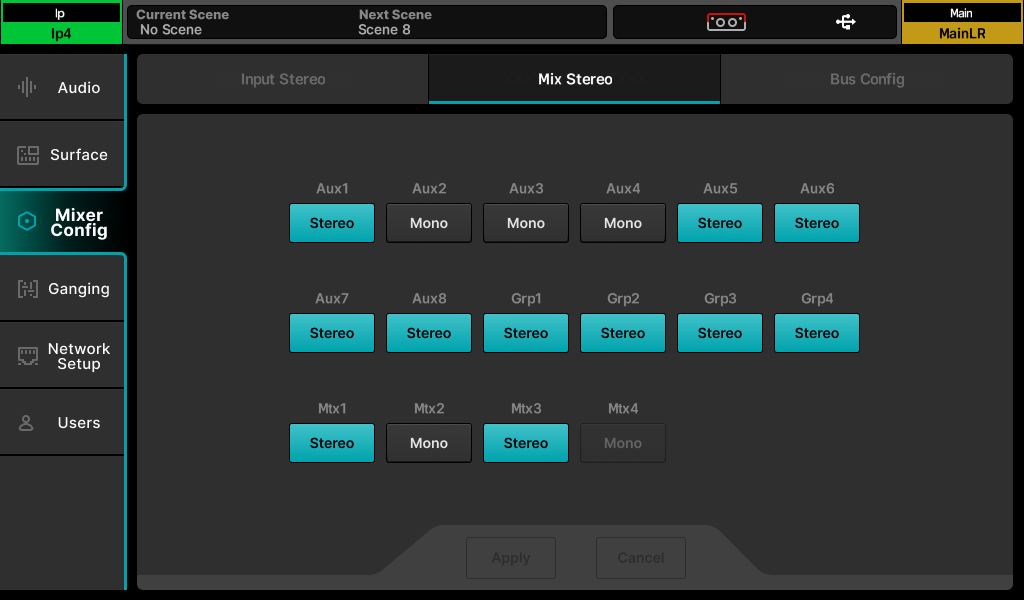

Configurazione Mono/Stereo Mix

I mix possono essere usati come canali mono o stereo in tutto il mixer. Quando impostati su stereo, i segnali inviati dai canali di ingresso mono possono essere panoramizzati e i segnali stereo sono passati in stereo con controllo del bilanciamento. Quando impostati su mono, i segnali stereo sono sommati.

Nella schermata ‘SETUP’, toccare la scheda ‘Mixer Config’, quindi toccare ‘Mix Stereo’.

• Qualsiasi mix può essere commutato tra modalità mono e stereo toccando il pulsante ‘Mono/Stereo’.
• Toccare il pulsante ‘Apply’ per applicare le modifiche.
• Toccare il pulsante ‘Cancel’ per annullare le modifiche e visualizzare lo stato corrente.

ⓘ Per impostazione predefinita, le modifiche allo stato mono/stereo di Input e Mix al richiamo della scena sono bloccate dai Filtri Globali.

Matrici Extra –

Commutando ciascuna delle Matrici stereo 1, 2 o 3 in mono si abilita una matrice mono extra, per un totale fino a 6 matrici mono.

Commutando una qualsiasi di esse nuovamente in stereo verrà sempre rimossa prima la matrice mono con il numero più alto.

Elaborazione, instradamento e altre impostazioni per i canali matrice mono 4-6 sono sempre memorizzate quando si memorizza una scena, anche se la matrice stessa non è disponibile perché in uso da una matrice stereo. In questo modo, se la matrice torna disponibile, nessuna impostazione sarà stata persa.

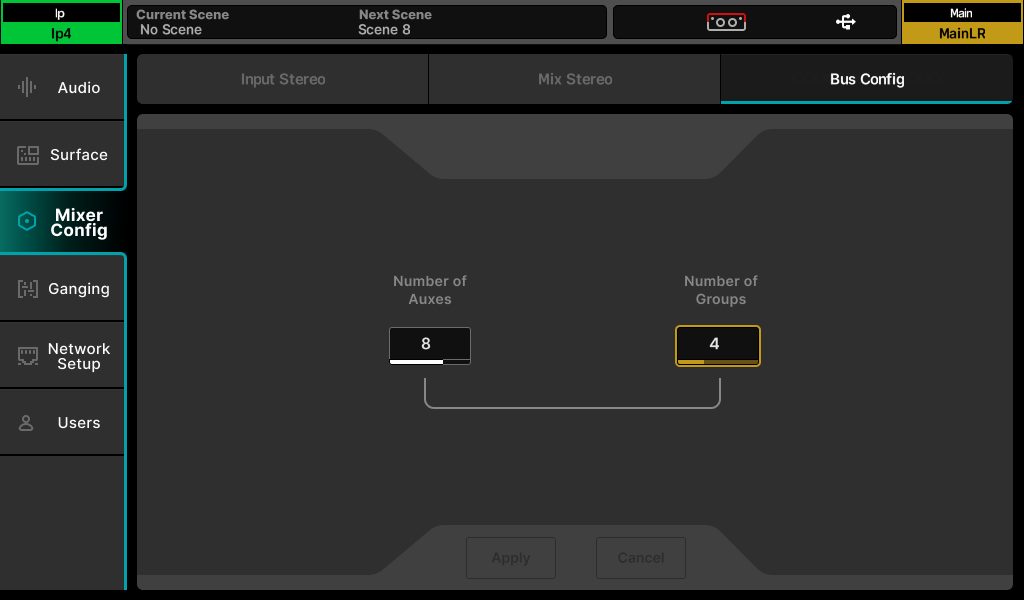

Configurazione Mix Aux/Group Bus

I 12 mix possono essere commutati tra modalità aux e group nella scheda ‘Bus Config’ in 'Mixer Config'.

• Toccare il valore ‘Number or Auxes’ o il valore ‘Number of Groups’, quindi regolare usando la manopola touchscreen.
• Aumentare il numero di gruppi diminuirà il numero di ausiliari e viceversa.
• Toccare il pulsante ‘Apply’ per applicare le modifiche.

Gli ausiliari saranno sempre assegnati sequenzialmente ai primi tasti mix, con i gruppi assegnati successivamente. Per esempio, se si configurano i bus come 5 gruppi e 7 ausiliari, gli ausiliari da 1 a 7 saranno sui tasti mix da 1 a 7 e i gruppi da 1 a 5 sui tasti mix da 8 a 12.

ⓘ I tasti mix assegnati agli ausiliari si illuminano di blu quando attivi, e i tasti mix assegnati ai gruppi si illuminano di magenta.

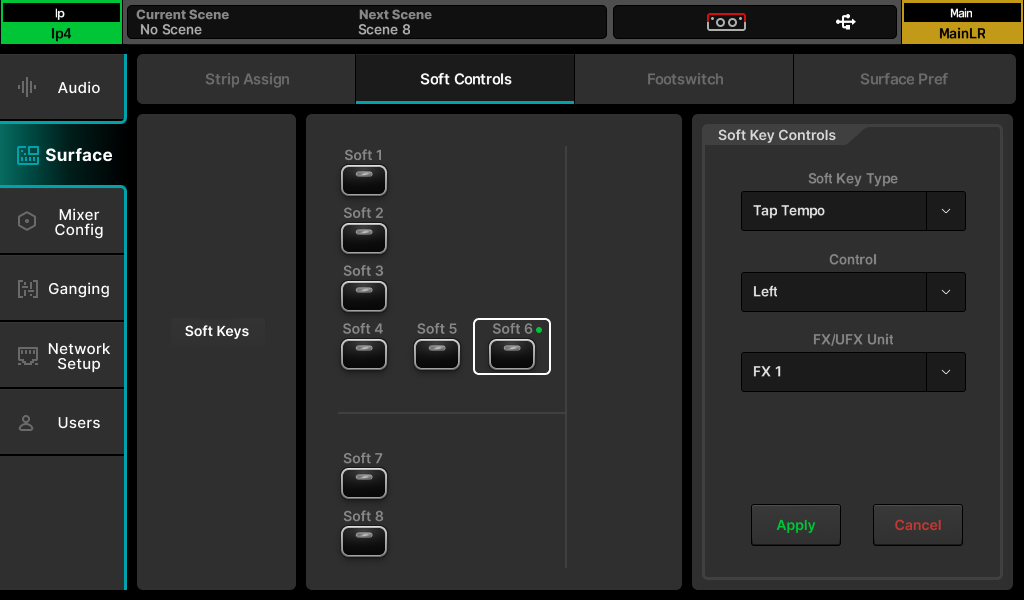

SoftKeys/SoftRotaries

SoftKeys e SoftRotaries permettono di personalizzare i controlli sulla superficie del SQ+.

Premere il tasto schermo ‘SETUP’, quindi toccare la scheda ‘Surface’ seguita dalla scheda ‘Soft Controls’ per visualizzare e modificare le assegnazioni di SoftKey e SoftRotary.

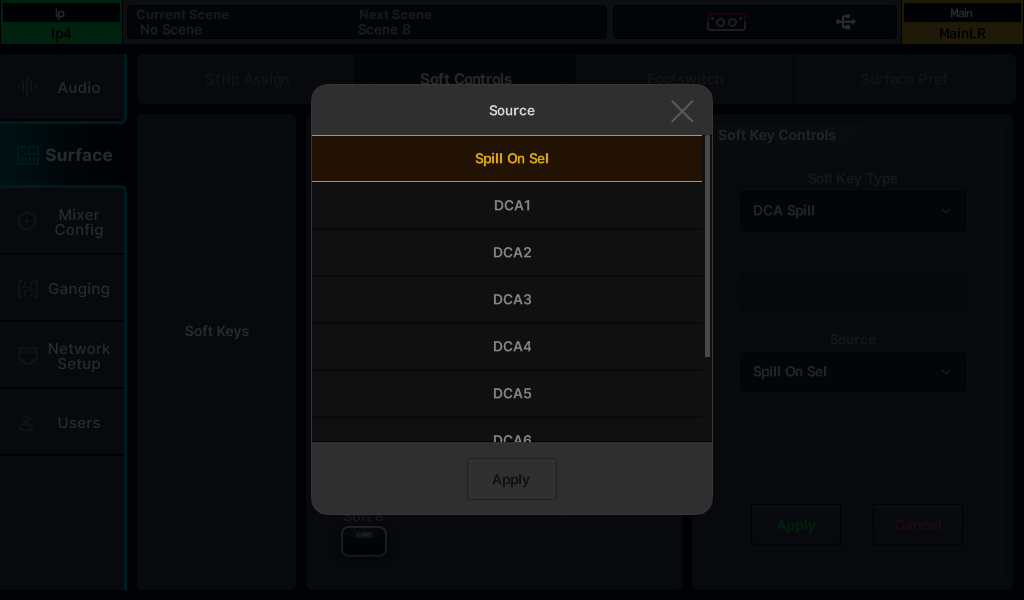

Per cambiare la funzione di un SoftKey o SoftRotary:

1. Toccare ‘Soft Keys’ o ‘Soft Rotaries’ (SQ6+, SQ7+).
2. Toccare un pulsante SoftKey o SoftRotary numerato, corrispondente all’etichettatura sulla superficie del SQ+; sarà evidenziato in bianco quando selezionato.
3. Toccare il valore del tipo di controllo e selezionare un tipo.
4. Toccare il valore dell’opzione di controllo 1 (se disponibile) e selezionare un’opzione.
5. Toccare il valore dell’opzione di controllo 2 (se disponibile) e selezionare un’opzione.
6. Per i Soft Rotaries su SQ6+ e SQ7+ c’è una terza opzione di controllo per selezionare la funzione del tasto associato.
7. Se è stata effettuata una modifica a un Soft Control ma non ancora applicata, sarà contrassegnata con un punto verde.
8. Toccare il pulsante ‘Apply’ o ‘Cancel’ per applicare o ignorare le modifiche.

I SoftKeys si illuminano con colori diversi a seconda della funzione. Quando assegnati a un Tap Tempo, lampeggiano per mostrare il tempo corrente.

Ogni SoftRotary ha un display LCD, un tasto assegnabile ed è illuminato quando attivo, con il colore della manopola e del tasto relativo alla funzione assegnata.

• Il display LCD del SoftRotary mostra momentaneamente il valore del parametro quando viene regolato.
• Premere più volte il tasto ‘View’ per visualizzare la funzione e il valore del Soft Rotary.

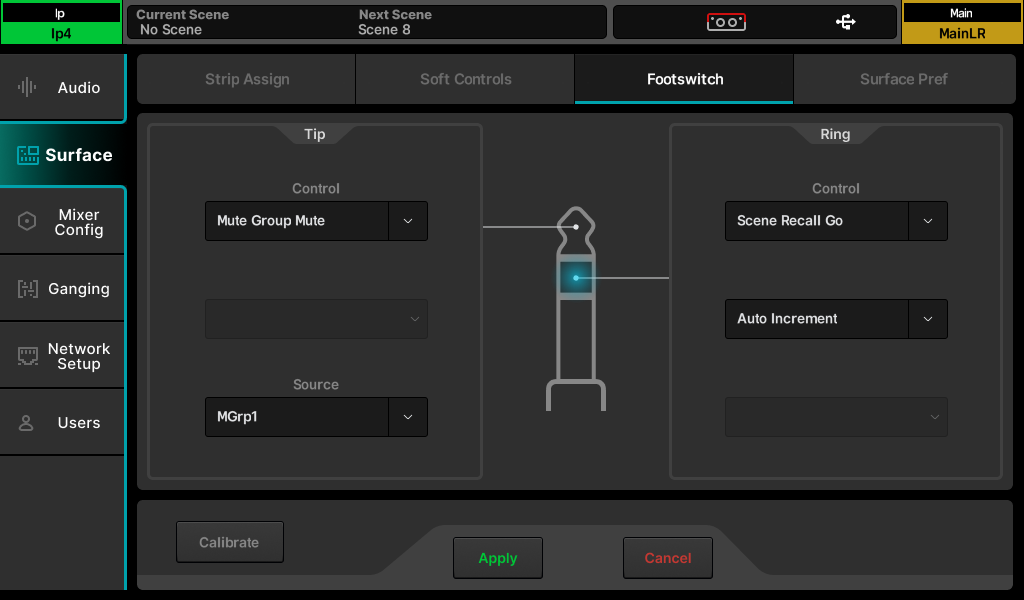

Pedale a Pedale

Collegare un pedale singolo o doppio, momentaneo o a blocco, con un connettore jack TS o TRS ¼” alla presa ‘FOOT SWITCH’ sul retro del mixer per consentire il controllo a mani libere del SQ+.

Nella schermata ‘SETUP’, toccare la scheda ‘Surface’ quindi la scheda ‘Footswitch’ per visualizzare e modificare le impostazioni e assegnazioni del pedale.

Al primo collegamento di un pedale, toccare il pulsante ‘Calibrate’ per impostare il tipo di pedale utilizzato. Seguire le istruzioni sullo schermo.

• I pedali singoli di solito usano solo il collegamento ‘Tip’.
• Potrebbe essere necessario sperimentare per capire quale pedale è collegato al tip o al ring in un pedale doppio.

Le opzioni per il tipo di pedale sono le seguenti e devono corrispondere all’hardware del pedale:

Unused = Selezionare per un pedale che non si desidera usare.

Latching = Premere e rilasciare per accendere, premere di nuovo per spegnere.

Momentary = Premere e tenere premuto per accendere, rilasciare per spegnere.

Soft Latch = Consente di usare un pedale momentaneo come pedale a blocco.

Per assegnare una funzione a un pedale:

1. Toccare i pulsanti ‘Tip’ o ‘Ring’ per selezionare un pedale.
2. Toccare il valore del tipo di controllo e selezionare un tipo.
3. Toccare il valore dell’opzione di controllo 1 (se disponibile) e selezionare un’opzione.
4. Toccare il valore dell’opzione di controllo 2 (se disponibile) e selezionare un’opzione.
5. Toccare il pulsante ‘Apply’ o ‘Cancel’ per applicare o ignorare le modifiche.

ⓘ Le assegnazioni disponibili per il pedale corrispondono strettamente a quelle dei SoftKeys.

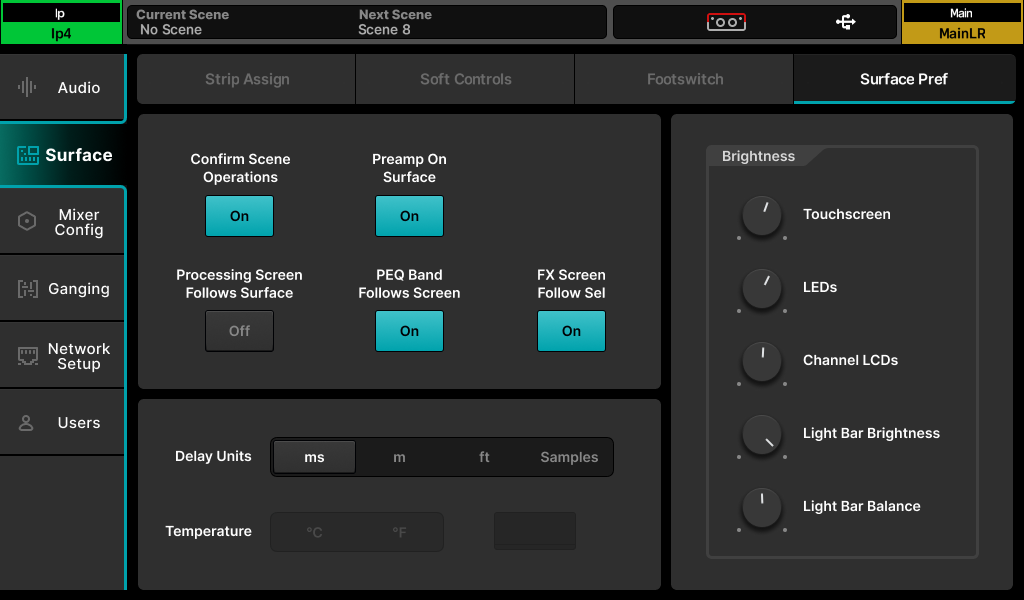

Preferenze Superficie

Premere il tasto ‘SETUP’, quindi toccare la scheda ‘Surface’ seguita dalla scheda ‘Surface Pref’ per vedere le preferenze della superficie.

ⓘ Questa schermata può anche essere raggiunta premendo il pulsante ‘Brightness’ nella pagina ‘Home’.

• Toccare il pulsante ‘Confirm Scene Operations’ per abilitare o disabilitare i popup di conferma durante le operazioni di sovrascrittura/richiamo/cancellazione delle scene.
• Toccare il pulsante ‘Preamp On Surface’ per scegliere se la manopola preamplificatore dedicata sulla superficie può regolare il guadagno del preamp (quando ‘Off’ la manopola controlla invece il Trim).
• Toccare il pulsante ‘Processing Screens Follow Surface’ per abilitare o disabilitare l’opzione che le schermate di elaborazione cambino sul parametro regolato per ultimo.
• Toccare il pulsante ‘PEQ Band Follow Screen’ per scegliere se la selezione della banda sul pannello segue la selezione della banda PEQ sullo schermo.
• Toccare il pulsante ‘FX Screen Follow Sel’ per abilitare o disabilitare la selezione dell’unità FX nella schermata FX che segue i canali selezionati.

ⓘ L’impostazione ‘Preamp on surface’ è utile quando c’è una divisione digitale tra due console e le regolazioni di guadagno influenzerebbero entrambe. Invece, permette una rapida regolazione del trim, che è locale alla console.

ⓘ ‘FX Screen Follow Sel’ significa che l’unità FX selezionata nella schermata FX seguirà la selezione dell’invio e ritorno FX, così come qualsiasi canale in cui un’unità FX è stata inserita.

Controlli Ritardo Canale –

‘Delay Units’ cambia le unità visualizzate su tutti i ritardi dei canali di ingresso e mix.

Unità di Ritardo = Millisecondi (ms), Metri (m), Piedi (ft), Campioni (S)

Poiché la velocità del suono nell’aria dipende dalla temperatura dell’aria, selezionando una misura di distanza sarà possibile modificare il valore ‘Temperature’. Questo deve essere impostato per corrispondere alla temperatura ambientale dell’aria.

Temperatura = -20°C a +40°C, -4°F a +104°F

ⓘ Nota che questi valori si estendono al di fuori dell’intervallo di temperatura operativa del SQ+.

Luminosità –

Queste impostazioni controllano individualmente la luminosità dell’illuminazione su tutto il SQ+.

• Toccare una manopola parametro e regolare usando la manopola touchscreen.

Touchscreen = La retroilluminazione del touchscreen

LED = Tutti i LED sulla superficie inclusi tasti, metering canale e PAFL

LCD Strip Canale = Retroilluminazione LCD delle strip di denominazione canale

Luminosità Light Bar = Luminosità dell’illuminazione integrata

Bilanciamento Light Bar = Colore dell’illuminazione integrata

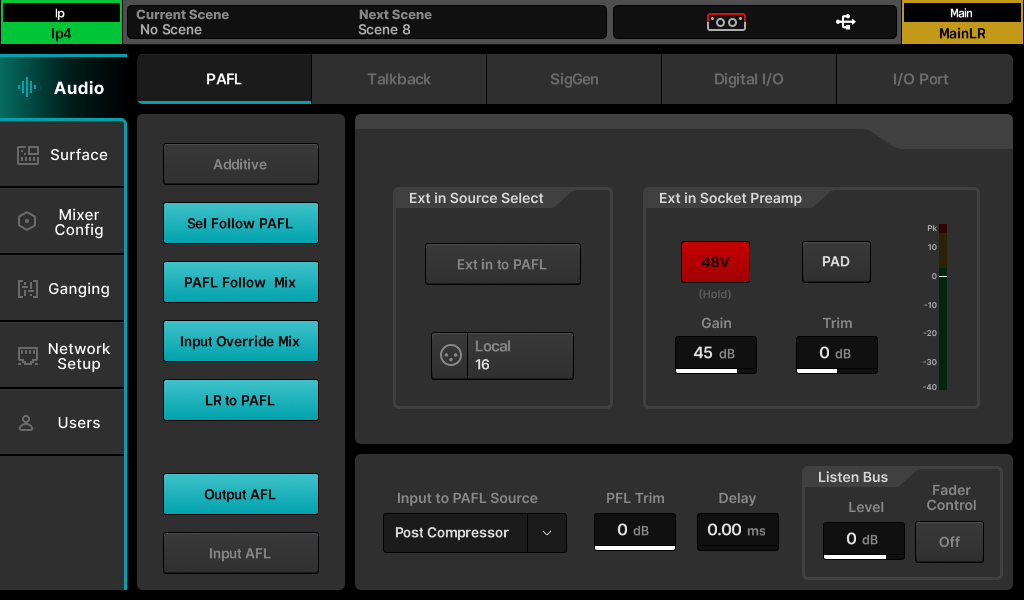

PAFL

Le impostazioni Pre/After Fade Listen influenzano il comportamento del bus PAFL che è instradato all’uscita cuffie del SQ+ e visualizzato sul misuratore LED a 12 segmenti, oltre che instradato all’RTA del SQ+.

Premere il tasto schermo ‘SETUP’, quindi toccare la scheda ‘Audio’, seguita dalla scheda ‘PAFL’ per visualizzare e modificare le impostazioni.

• Toccare qualsiasi pulsante a sinistra dello schermo per attivare o disattivare un’opzione.

Additive (On) = Consente di instradare contemporaneamente più strip canale al bus PAFL.

Sel Follow PAFL (On) = Premendo un tasto PAFL si seleziona (‘SEL’) anche un canale.

PAFL Follow Mix (On) = Quando PAFL è attivo sulla strip canale mix, il canale instradato a PAFL seguirà la selezione mix.

Input Override Mix (On) = Premendo il tasto PAFL di un canale di ingresso si disassegna qualsiasi canale mix dal bus PAFL. Disassegnando tutti i canali di ingresso si riassegnano i mix precedentemente assegnati.

LR to PAFL (On) = Quando non è attivo alcun altro instradamento PAFL, il mix principale LR è instradato al bus PAFL.

Output AFL (Off) = I canali di uscita instradati al bus PAFL sono pre-fader. (Pre-Fade Listen)

Output AFL (On) = I canali di uscita instradati al bus PAFL sono post-fader. (Post/After Fade Listen)

Input AFL (Off) = I canali di ingresso instradati al bus PAFL sono pre-fader. (Pre-Fade Listen)

Input AFL (On) = I canali di ingresso instradati al bus PAFL sono post-fader. (Post/After Fade Listen)

Selezione Sorgente Ext in e Preamp/Trim Ext in –

Usare queste impostazioni per selezionare una presa esterna in ingresso da inviare direttamente al bus PAFL. Il controllo Preamp sarà disponibile quando un preamp locale o remoto è stato assegnato.

• Usare il pulsante ‘Ext in to PAFL’ per attivare o disattivare il segnale esterno in ingresso.

ⓘ Questa funzione è pensata per la comunicazione tra due sistemi, quindi è attiva anche quando il bus PAFL viene usato per monitorare i canali.

Punto di Sorgente Input to PAFL –

Selezionare da dove nel canale il segnale PAFL viene prelevato.

Post Preamp = Il segnale è influenzato solo dal preamp

Post PEQ = Include anche DEEP Preamp, HPF, Gate, Insert e PEQ

Post Compressore = Include anche il compressore

Post Ritardo/AMM = Include anche il ritardo canale e AMM

ⓘ Nota che l’impostazione ‘Post Preamp’ non include l’elaborazione DEEP Preamp.

ⓘ Questa impostazione determina il comportamento del misuratore LED a 12 segmenti quando un ingresso è monitorato. Può essere diversa dal Metering Cromatico Canale a seconda dell’impostazione della Sorgente Metering Ingresso.

Trim PFL –

Il trim PFL attenua il livello del segnale PFL instradato al bus PAFL. Non influisce su AFL.

Trim PFL = da -24dB a 0dB

Ritardo –

Il ritardo PAFL può essere usato per allineare il bus PAFL quando, in un ambiente di sonorizzazione dal vivo, il suono naturalmente ritardato da un sistema audio può essere udito contemporaneamente al segnale altrimenti istantaneo inviato a cuffie o monitor, causando problemi di fase o un ritardo udibile.

Ritardo bus PAFL = da 0ms a 682,6ms

Livello Listen –

Il bus Listen è alimentato dal segnale PAFL e può essere instradato a una presa di uscita. Il Livello Listen influisce sul livello di uscita di questo bus.

Livello Listen = da -Inf a +10dB

Attivare 'Listen Bus Fader Control' per controllare il Livello Listen con il fader della strip canale mix.

In questa modalità, il tasto mix 'LR' è illuminato di rosso in ogni momento, anche se può ancora essere usato per mostrare gli invii sui fader al mix principale LR.

ⓘ Quando il fader della strip canale mix viene usato per controllare il livello listen, i tasti 'MUTE', 'SEL' e 'PAFL' sono ancora usati per silenziare, selezionare o PAFL il mix attualmente selezionato.

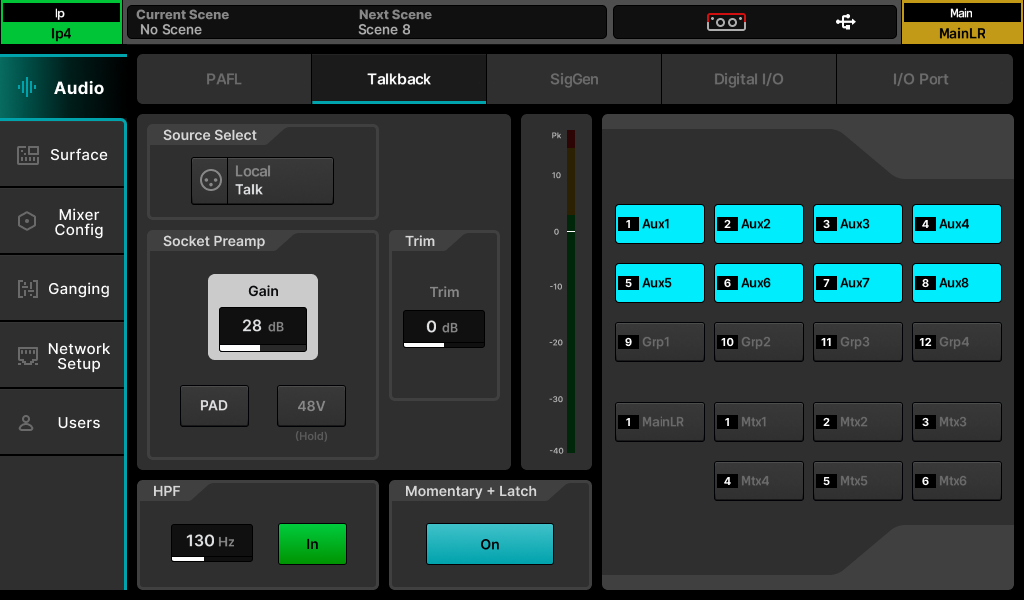

Impostazioni Talkback

Il talkback è usato per permettere all’ingegnere di comunicare tramite le uscite audio.

Quando il tasto ‘TALK’ è premuto, la sorgente talkback è instradata a tutti i mix assegnati.

ⓘ L’uscita talkback può anche essere instradata a qualsiasi presa di uscita dalla scheda ‘Monitor Out’ nella schermata 'I/O'. Questa uscita rispetta l’interruttore ‘TALK’ ed è utile per un altoparlante talkback dedicato o per l’uso con un sistema ME.

Premere il tasto schermo ‘SETUP’, quindi toccare la scheda ‘Audio’ seguita dalla scheda ‘Talkback’ per visualizzare e modificare le impostazioni talkback.

• Le impostazioni di sorgente, preamp e trim sono le stesse usate nella schermata PROCESSING/Preamp e possono essere regolate allo stesso modo.
• Analogamente, HPF funziona come per qualsiasi canale di ingresso nella schermata PROCESSING/HPF.
• Toccare il pulsante momentaneo + blocco ‘On’ per abilitare la modalità blocco del tasto ‘TALK’. Quando questa modalità è attiva, una rapida pressione singola del tasto ‘TALK’ accende o spegne il talkback, anche se il tasto continuerà a funzionare come momentaneo se tenuto premuto mentre si parla e poi rilasciato.
• Toccare qualsiasi pulsante di assegnazione mix per attivare o disattivare il feed talkback per quel mix.

ⓘ Nota che la presa locale ‘TALK’ può essere usata come ingresso extra. Quando ‘TALK’ è assegnato a un canale di ingresso, modificare le impostazioni preamp nella schermata Processing per quel canale cambierà anche le impostazioni nella configurazione Talkback e viceversa. La stessa logica si applica quando una sorgente diversa dalla presa locale ‘TALK’ è assegnata come sorgente Talkback. Tuttavia, HPF e Trim sono indipendenti e usati solo per la funzione talkback.

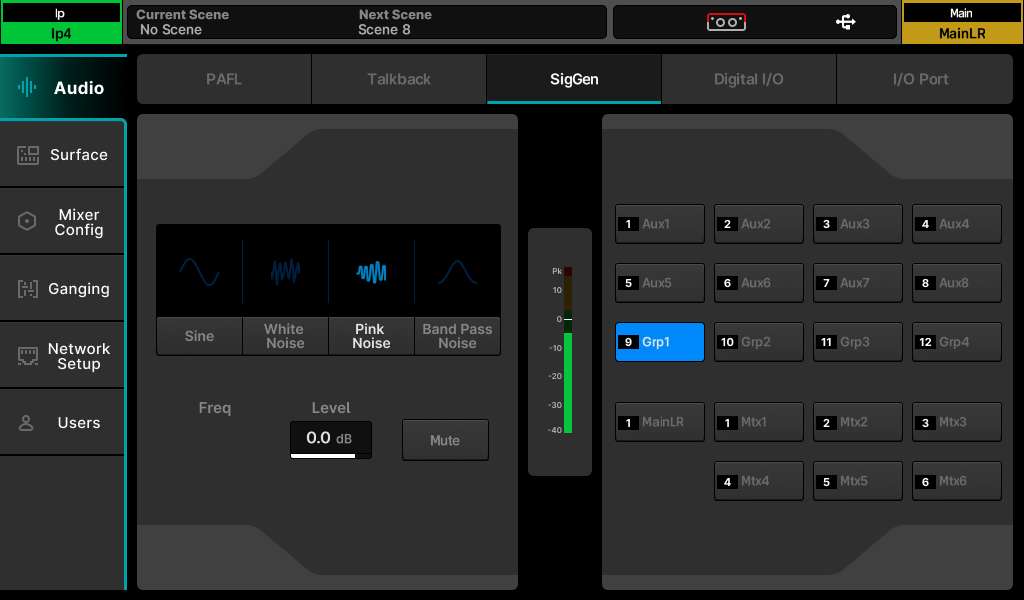

Generatore di Segnale

Il generatore di segnale può essere usato per inviare un segnale a un mix per la configurazione del livello o usato insieme a un RTA e un microfono di misura per verificare la risposta in frequenza di un sistema.

Premere il tasto schermo ‘SETUP’, quindi toccare la scheda ‘Audio’ seguita dalla scheda ‘SigGen’ per visualizzare e modificare le impostazioni del generatore di segnale.

• Toccare il valore ‘Signal Type’ per selezionare un tipo di segnale.

Tipo di Segnale = Sine, Rumore bianco, Rumore rosa, Rumore a banda passante

• Toccare il valore ‘Frequency’ (se disponibile) e usare la manopola touchscreen per regolare.

Frequenza = 20Hz a 20kHz

• Toccare il valore ‘Level’ e usare la manopola touchscreen per regolare.

Livello = -72dB a +18dB

• Toccare il pulsante ‘Mute’ per silenziare o riattivare il segnale.
• Toccare qualsiasi pulsante di assegnazione mix per assegnare o disassegnare il generatore di segnale a o da un mix.

ⓘ Il generatore di segnale può anche essere usato da qualsiasi canale di ingresso. Selezionare ‘Signal Generator’ in ‘Source Select’ nella schermata PROCESSING/Preamp.

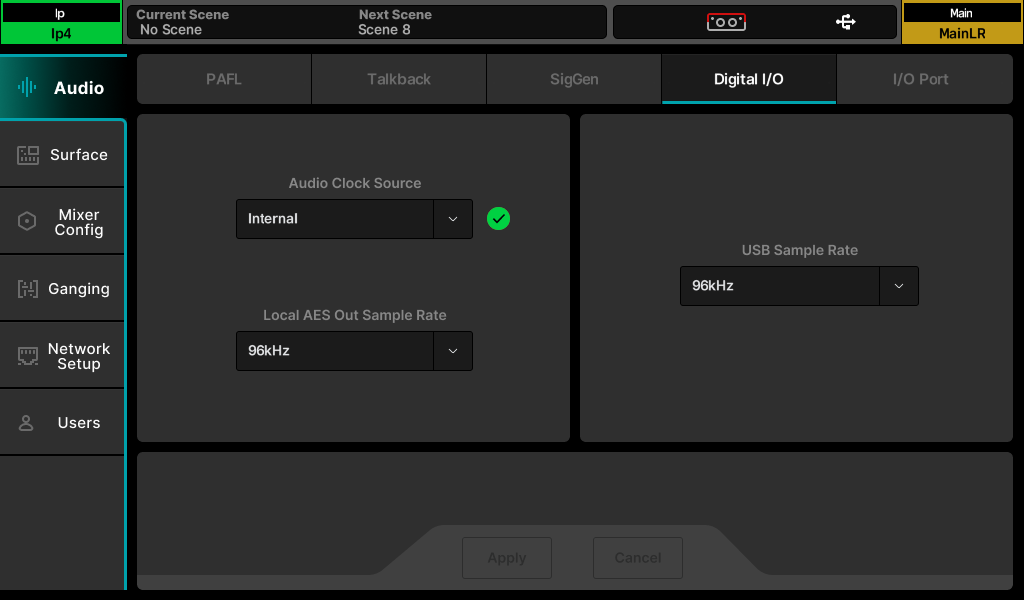

Sincronizzazione Audio Clock e Frequenza di Campionamento AES/USB/SQ-Drive

Premere il tasto schermo ‘SETUP’, quindi toccare la scheda ‘Audio’ seguita dalla scheda ‘Digital I/O’ per vedere le opzioni di sorgente clock audio, frequenza di campionamento AES e USB/SQ-Drive.

Sorgente Audio Clock –

• Toccare il valore ‘Audio Clock Source’ per selezionare una sorgente.

Internal = Sincronizza con il clock audio interno.

SLink = Sincronizza con un segnale di clock digitale ricevuto dalla porta SLink.

I/O Port = Sincronizza con un segnale di clock digitale ricevuto sulla porta di una scheda opzionale collegata.

• Toccare il pulsante ‘Apply’ per applicare le modifiche.

Quando sincronizzato con successo, un segno di spunta verde sarà mostrato a destra della selezione della sorgente. Quando non viene ricevuto alcun clock adatto, una croce rossa è mostrata a destra della selezione della sorgente e un avviso è visualizzato nella barra del titolo del SQ+ in cima allo schermo. In questo caso, il SQ+ “tornerà” a usare il clock audio interno.

• Quando si usa il SQ+ come sistema standalone con o senza unità di espansione, ‘Internal’ dovrebbe essere selezionato come sorgente clock.
• Quando si collega a un altro sistema o rete audio di terze parti (come Dante o Waves), deve essere determinata una singola sorgente clock sulla rete e tutte le altre unità devono sincronizzarsi a essa, direttamente o tramite dispositivi collegati.

ⓘ Il SQ+ funzionerà sempre internamente a 96kHz, anche se la sorgente clock a cui è sincronizzato funziona a 48kHz.

ⓘ I problemi di clock possono causare clic e pop udibili nell’audio.

Frequenza di Campionamento Uscita AES Locale –

La frequenza di campionamento dell’uscita digitale AES può essere cambiata se necessario.

• Toccare il valore della frequenza di campionamento attuale, quindi selezionare un’opzione.

Frequenza di Campionamento Uscita AES = 44.1kHz, 48kHz, 88.2kHz, 96kHz

• Toccare il pulsante ‘Apply’ per applicare le modifiche.

Frequenza di Campionamento USB –

L’impostazione della frequenza di campionamento si applica sia a USB-B sia a SQ-Drive e può essere commutata tra 96kHz (nessuna conversione di frequenza di campionamento) e 48kHz (conversione di frequenza di campionamento abilitata).

La conversione avviene tra il core e la connessione USB-B o SQ-Drive, quindi il SQ+ continuerà a eseguire tutta l’elaborazione a 96kHz indipendentemente dalla modalità selezionata.

ⓘ Selezionando la modalità 48kHz sarà possibile registrare e riprodurre fino a 32 canali da e verso SQ-Drive. Per maggiori informazioni, vedere la sezione Registrazione e Riproduzione Multitraccia SQ-Drive di questa guida.

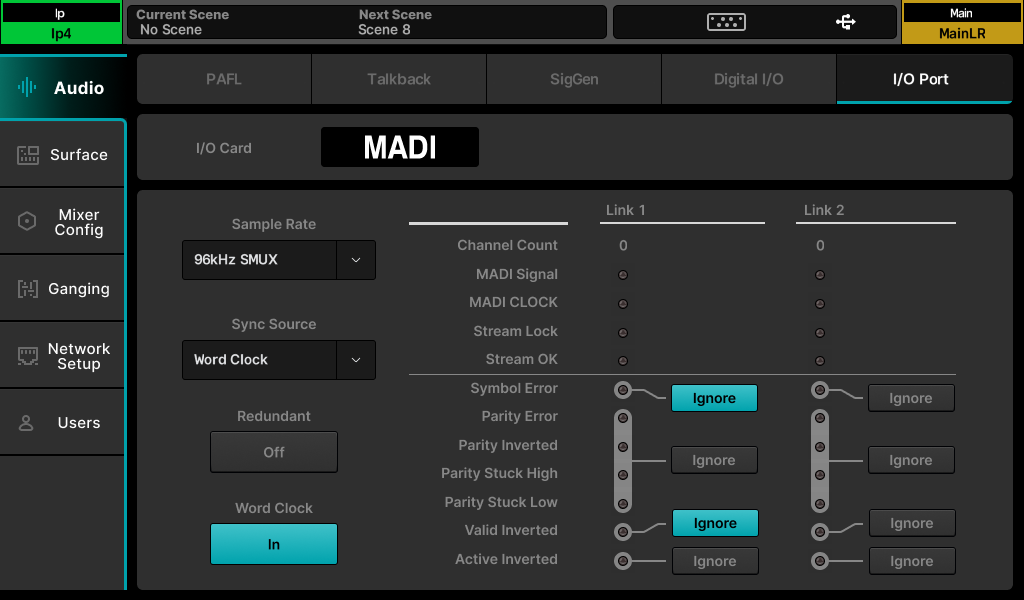

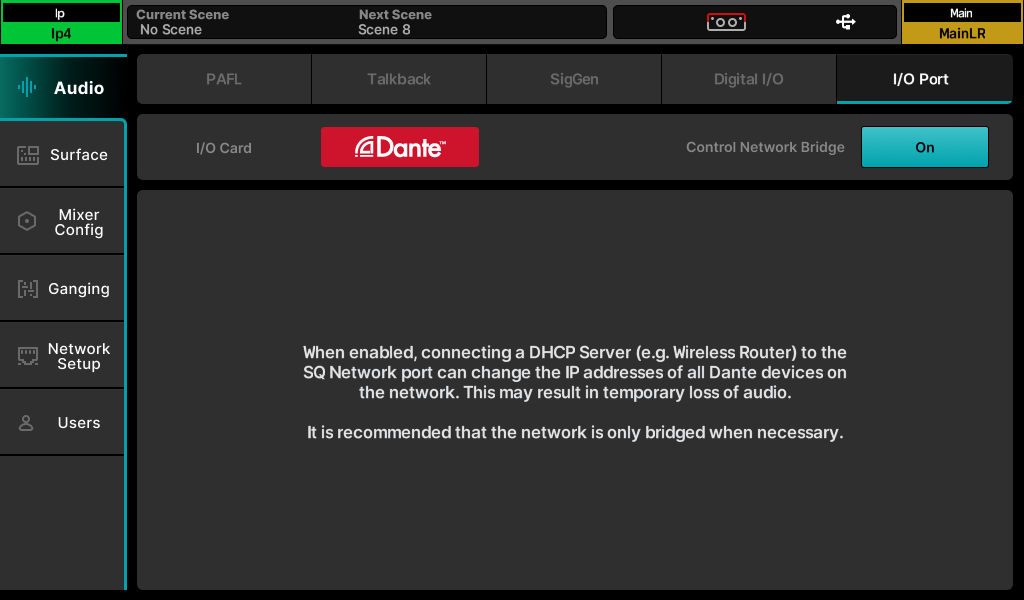

I/O Port (Schede Opzionali)

Sono disponibili diverse schede opzionali per la porta I/O del SQ+. Queste permettono al SQ+ di interfacciarsi con protocolli audio di terze parti o possono fornire una porta SLink aggiuntiva.

ⓘ Prima di installare, verificare le note di rilascio del firmware SQ+ per assicurarsi che la scheda opzionale sia supportata dalla versione di firmware attualmente in uso sul SQ+.

Per visualizzare e modificare le impostazioni della porta I/O, premere il tasto schermo ‘SETUP’, quindi toccare la scheda ‘Audio’ seguita dalla scheda ‘I/O Port’.

Questa schermata mostra informazioni e impostazioni per la scheda opzionale attualmente collegata. Contiene anche l’interruttore ‘Control Network Bridge’.

Quando il Control Network Bridge è attivo, la scheda opzionale è collegata internamente (bridged) alla porta Network del SQ+. Il Control Network Bridge serve solo per i messaggi di controllo, poiché a differenza della porta SLink o delle porte sulle schede opzionali Dante e Waves, la porta Network del SQ+ non può essere usata per connessioni audio.

ⓘ Nota che avere il Control Network Bridge ‘On’ può causare problemi con alcune configurazioni. I dettagli di questi potenziali problemi sono mostrati nella metà inferiore dello schermo e devono essere considerati prima che la rete sia bridged.

SLink scheda opzionale –

La scheda opzionale SLink fornisce una porta SLink aggiuntiva a qualsiasi console SQ.
Ha esattamente la stessa funzionalità della porta integrata, ma funziona in modo indipendente, permettendo di eseguire due protocolli diversi sullo stesso sistema.

ⓘ L’interruttore ‘Control Network Bridge’ non influisce sulla scheda opzionale SLink poiché la porta SLink serve per la connessione diretta ad altre console o expander usando protocolli Layer 2.

Dante scheda opzionale –

Le schede opzionali Dante forniscono una connessione 32x32 o 64x64 canali a una rete Dante a 96kHz o 48kHz.

Quando si patcha da/a la porta I/O con una scheda Dante installata, si patcha tra il core SQ+ e il modulo Dante. Successivamente, è necessario usare il controller Dante per effettuare ulteriori patch tra il modulo della scheda opzionale e altri dispositivi sulla rete.

Il ‘Control Network Bridge’ può permettere a un computer connesso alla rete Dante di controllare anche il SQ+ usando SQ+MixPad o MIDI su TCP/IP, o a un computer connesso alla porta Network del SQ+ di eseguire Dante Controller e modificare il patching o le impostazioni dei dispositivi.

ⓘ Non viene trasmesso alcun audio attraverso la porta Network del SQ+.

Visitare il sito Audinate (www.audinate.com) per saperne di più su Dante e per scaricare software tra cui Dante Controller e Dante Virtual Soundcard (DVS).

Waves scheda opzionale –

La scheda opzionale Waves fornisce una connessione 64x64 canali a una rete Waves SoundGrid che funziona a 96kHz o 48kHz.

Quando si patcha da/a la porta I/O con una scheda Waves installata, si patcha tra il core SQ+ e il modulo Waves. È quindi necessario usare il software Waves (SoundGrid Studio) per effettuare ulteriori patch tra il modulo della scheda opzionale e il computer o altri dispositivi sulla rete.

Il ‘Control Network Bridge’ permette a un computer connesso alla rete SoundGrid di ‘vedere’ e controllare il SQ+ usando SQ+MixPad o MIDI su TCP/IP.

Nota che con il Control Network Bridge attivo, può essere possibile tentare di passare audio SoundGrid attraverso la porta Network del SQ+, ma il sistema non dovrebbe essere usato in questo modo e qualsiasi connessione che trasporta audio dovrebbe essere collegata direttamente alle porte della scheda opzionale.

Visitare il sito di supporto Waves (www.waves.com/support) per maggiori informazioni su Waves SoundGrid e per scaricare le applicazioni e i driver necessari per l’uso della scheda opzionale Waves con il proprio sistema.

MADI scheda opzionale –

La scheda opzionale MADI fornisce una connessione 64x64 canali ad altre apparecchiature MADI tramite 2 link di ingresso e 2 link di uscita. Può funzionare a 96kHz o 48kHz, con o senza ridondanza.

Quando si lavora a 96kHz, fino a 32 canali possono essere usati su ciascun link di ingresso o uscita e a 48kHz fino a 64 canali possono essere usati su ciascun link di ingresso o uscita come segue:

Il Word Clock BNC sulla scheda opzionale può essere impostato come ingresso o uscita e la sorgente di sincronizzazione può essere Word Clock o uno dei link di ingresso.

ⓘ Per sincronizzare il SQ+ alla sorgente di sincronizzazione MADI, anche la sorgente Audio Clock del SQ+ deve essere impostata su ‘I/O Port’.

Le informazioni sul flusso MADI per ciascun Link sono visualizzate a destra delle impostazioni principali, inclusa l’indicazione di errore. Se viene rilevato un errore sul flusso, l’audio in ingresso sarà silenziato, quindi è prevista un’opzione per ignorare questi errori per una maggiore compatibilità con apparecchiature di terze parti.

ⓘ Ignorare gli errori di flusso solo quando assolutamente necessario e verificare l’integrità dell’audio a basso livello, poiché un errore nel flusso potrebbe causare rumore digitale a piena scala sulle uscite.

DCA Spill

La funzione DCA Spill permette di visualizzare temporaneamente tutti i membri di un DCA sulle strip canale e layer, al posto del layout standard delle strip canale correnti.

I membri sono sempre spillati in ordine elencato con il DCA stesso sull’ultima strip canale. Lavorare con i canali in stato spill è quindi come lavorare con il layout standard delle strip canale.

Ci sono due modi per ‘spillare’ un DCA, direttamente o usando la funzione ‘Spill On Select’.

Spillare un singolo DCA –

Assegnare un SoftKey per spillare un DCA specifico, o impostare un tasto Soft Rotary su ‘Spill’ quando il Soft Rotary è assegnato a ‘DCA Level Fader’.

Premere il tasto per spillare immediatamente il DCA. Il SoftKey lampeggerà e il DCA spillato sarà mostrato accanto al mix selezionato sullo schermo.
Per uscire dallo spill, premere di nuovo il tasto, o premere il tasto ‘SEL’ lampeggiante sulla strip canale del DCA.

Spill su selezione –

Assegnare un SoftKey a ‘Spill On Sel’. Quando premuto, si illuminerà per mostrare che spill su selezione è attivo e una seconda pressione disattiverà la funzione.
Quando attivo, premendo il tasto ‘SEL’ di qualsiasi strip canale DCA si spillarà quel DCA.
Per uscire dallo spill, premere il tasto ‘SEL’ lampeggiante sulla strip canale DCA visualizzata.

ⓘ Disattivando spill su selezione si uscirà automaticamente da qualsiasi spill corrente.

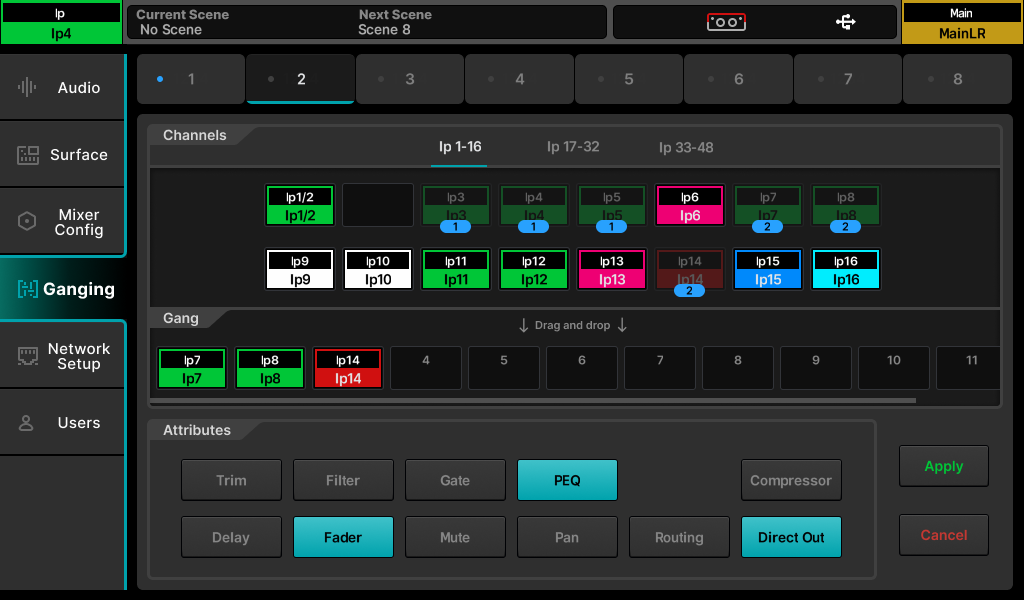

Ganging Ingresso

Il ganging permette di collegare gli attributi di elaborazione e instradamento su più canali di ingresso. Ciò significa che le modifiche agli attributi collegati su un membro del gruppo influenzano contemporaneamente tutti gli altri membri di quel gruppo.

Il SQ+ dispone di 8 gang con fino a 12 membri ciascuno.

Per configurare il ganging, premere il tasto schermo ‘SETUP’, quindi toccare la scheda ‘Ganging’.

• Selezionare un gruppo usando i numeri in alto allo schermo.
• Trascinare i canali di ingresso dalla lista canali al gruppo. Usare le tre schede nella sezione Canali per visualizzare tutti i canali di ingresso disponibili. Toccare e trascinare a sinistra e destra nella sezione Gang per vedere tutti gli slot disponibili.
• Toccare i pulsanti Attributo per attivare o disattivare gli attributi collegati per il gruppo selezionato.
• Toccare il pulsante 'Apply' per creare il gruppo.

Gli attributi che possono essere collegati da un gruppo sono i seguenti:

Trim = Trim post preamp

Filtro = HPF in/out e frequenza

Gate = Tutti i parametri gate

PEQ = Tutti i parametri PEQ

Compressore = Tutti i parametri compressore

Ritardo = Ritardo ms canale

Fader = Fader ingresso al livello Main LR

Mute = Stato mute canale

Pan = Pan/Bilanciamento canale al mix

Instradamento = Assegnazioni e livelli invio al mix

Direct Out = Livello direct out

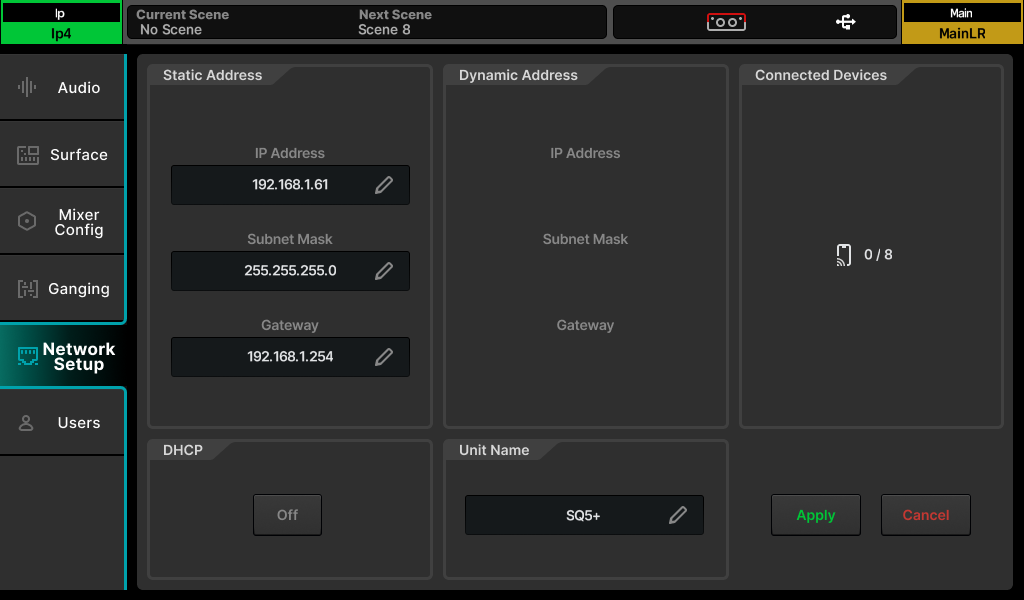

Configurazione Rete

Per l’uso con qualsiasi controllo via Ethernet, come controllo wireless o uso con MIDI su TCP/IP, il SQ+ deve essere connesso come dispositivo su una rete.

Con le impostazioni predefinite, il SQ+ si connetterà automaticamente a qualsiasi rete che usa DHCP per assegnare indirizzi IP e sarà visibile da qualsiasi app in esecuzione su dispositivi connessi alla stessa rete.

In alcune situazioni è necessario o preferibile usare un indirizzo IP statico. Non è consigliato usare le impostazioni statiche a meno che non si conosca bene la rete a cui ci si connette.

Premere il tasto schermo ‘SETUP’, quindi toccare la scheda ‘Network Setup’ per visualizzare e modificare le impostazioni di rete.

• Toccare il pulsante DHCP On/Off per attivare o disattivare la modalità DHCP. I valori dell’indirizzo dinamico sono visualizzati quando DHCP è abilitato e il SQ+ ha ricevuto un indirizzo. Le impostazioni statiche non possono essere modificate se la modalità DHCP è attiva.
• Se un indirizzo non è assegnato tramite DHCP, il SQ+ si assegnerà un indirizzo usando una funzione auto-IP. In questo caso, un asterisco (‘*’) sarà visualizzato alla fine dell’indirizzo.
• Toccare uno qualsiasi dei valori statici di rete per inserire nuovi valori.
• Toccare il valore ‘Unit Name’ per cambiare il nome del SQ+ (come visto dagli altri dispositivi in rete inclusi le app).
• Toccare il pulsante ‘Apply’ o ‘Cancel’ per applicare o ignorare le modifiche.
• La sezione Dispositivi Connessi mostra quanti client remoti sono connessi. Possono essere connessi fino a 3 istanze di SQ+MixPad, con un massimo di 8 connessioni totali che includono anche qualsiasi app SQ+4You.

ⓘ Quando si usa un router wireless o un access point, assicurarsi di collegare la porta ‘Network’ del SQ+ a una porta ‘LAN’ disponibile. Il LED ‘Lnk’ della porta di rete sul SQ+ si illuminerà per mostrare l’attività di rete.

Permessi Utente

Oltre all’utente Admin, il SQ+ può avere altri 10 utenti, ciascuno con permessi individuali, password, accesso alle scene e scene utente (che vengono richiamate al login).

Questi utenti possono effettuare il login sul SQ+ stesso così come con qualsiasi client connesso al SQ+ da remoto, come le app SQ+MixPad e SQ+4You. Ciò significa che più utenti possono essere loggati su dispositivi diversi contemporaneamente.

Premere il tasto schermo ‘SETUP’, quindi toccare la scheda ‘Users’ per configurare gli utenti.

ⓘ La configurazione utenti e permessi può essere effettuata solo effettuando il login come Admin.

Per modificare le impostazioni e i permessi di un utente, selezionare prima un utente dalla lista a sinistra. Ora si stanno facendo modifiche solo per questo utente, quindi la lista utenti è visibile in tutte le schede, permettendo di confrontare rapidamente gli utenti e modificare i permessi in qualsiasi momento.

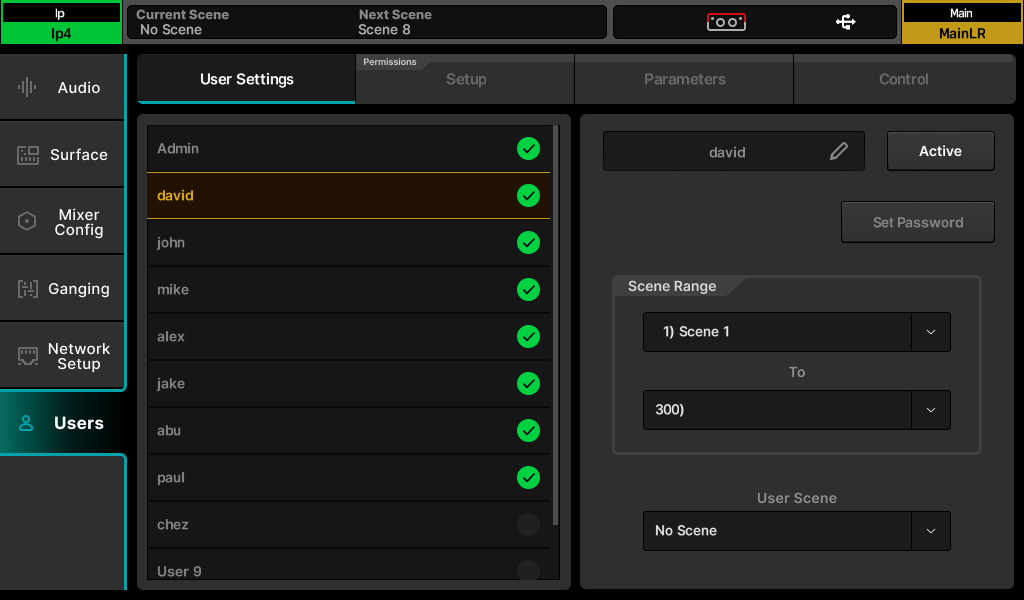

Impostazioni Utente –

• Toccare la casella di testo del nome utente per cambiarne il nome.
• Toccare il pulsante ‘Inactive’ per attivare l’utente (il pulsante cambia in ‘Active’ e appare un segno di spunta nella lista).
• Toccare il pulsante ‘Set Password’ per impostare o cambiare la password dell’utente. Questa password è usata per il login così come per bloccare la console.

ⓘ L’utente Admin è sempre attivo e ha accesso illimitato a tutte le impostazioni del mixer.

ⓘ Per rimuovere una password, impostare una password vuota per l’utente.

• Usare ‘Scene Range’ per selezionare un intervallo di scene a cui l’utente ha accesso (l’intervallo predefinito è tutte le 300 scene).
• Se necessario, toccare il valore ‘User Scene’ per scegliere una scena da caricare al login dell’utente.

ⓘ Quando si effettua il login più volte con lo stesso utente (ad esempio quando il SQ+ è stato spento alla fine della giornata e lo stesso utente effettua il login il giorno successivo), appare un popup per decidere se il SQ+ richiama lo stato precedente o ricarica la ‘User Scene’.

Libreria Permessi Utente –

Con uno dei dieci utenti selezionato, premendo il tasto ‘LIBRARY’ si visualizza la libreria dei permessi utente. Sono inclusi preset di fabbrica come punti di partenza e per una configurazione rapida, ma è anche possibile memorizzare e richiamare preset utente.

• Selezionare un preset e toccare ‘Recall’ per applicare le impostazioni di permesso all’utente selezionato.
• Toccare ‘User’ per accedere alla libreria utente dove è possibile gestire i propri preset.

ⓘ La libreria permessi utente non può essere acceduta quando è selezionato l’utente Admin poiché l’Admin non può essere bloccato dall’uso di parametri o funzionalità.

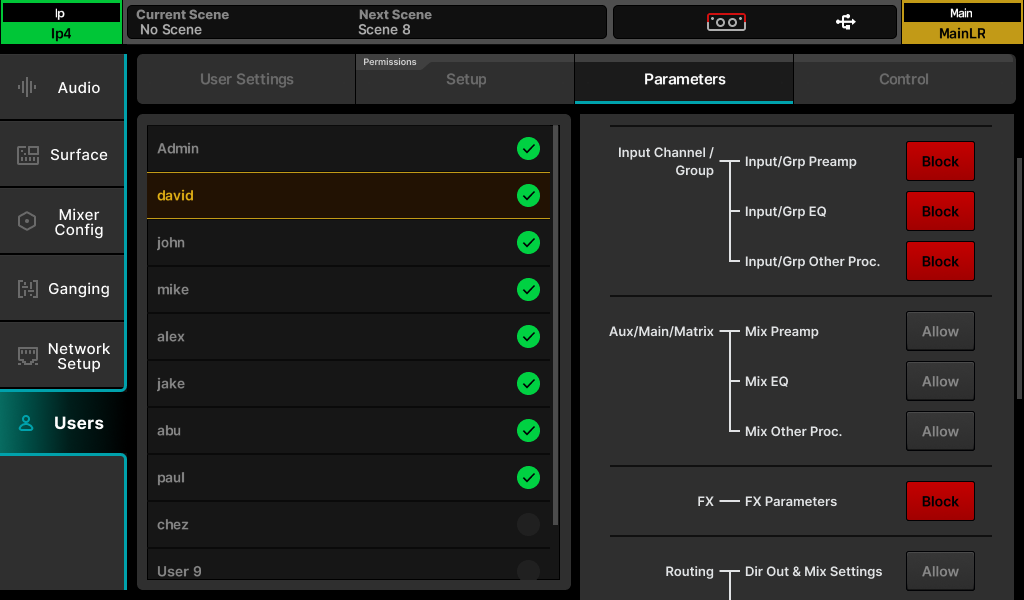

Permessi –

Toccando le schede ‘Setup’, ‘Parameters’ o ‘Control’ si visualizzano liste di parametri e funzionalità che possono essere impostate su ‘Allow’ o ‘Block’ per utente.

• Toccare il pulsante ‘Allow’/’Block’ a destra per attivare o disattivare l’accesso.

Permessi Utente Disponibili –
