Routing

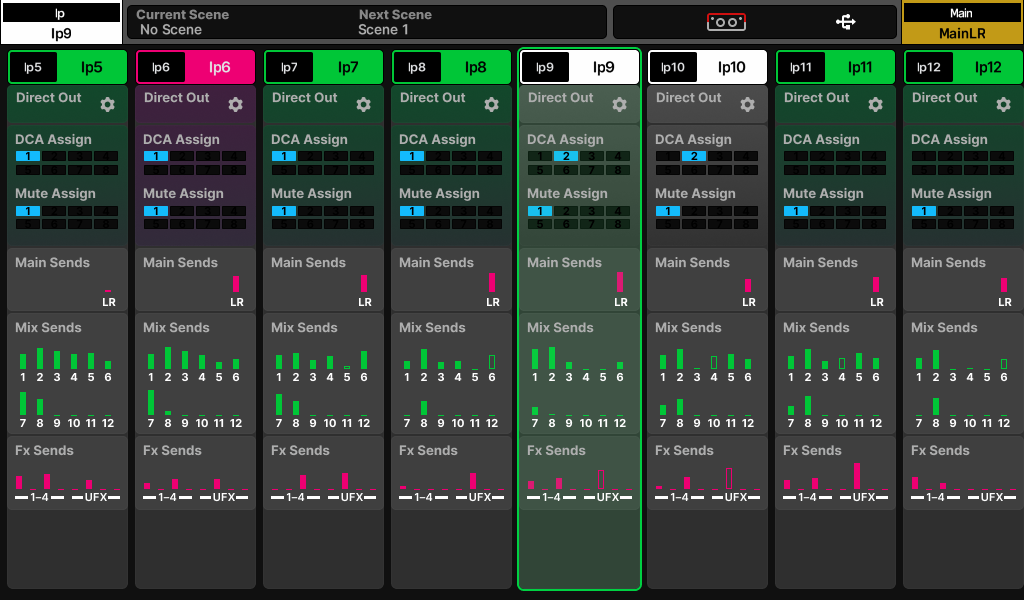

Premere un tasto ‘SEL’ per selezionare un canale, quindi premere il tasto a schermo ‘ROUTING’ per visualizzare la vista ‘bank’ del routing. Questo mostra una panoramica di 8 canali contemporaneamente, con il canale selezionato evidenziato.
Se un canale è assegnato a un gruppo DCA o Mute, ciò è indicato con un’icona piena e numerata.
I livelli di invio per i canali di Input e Gruppo sono visualizzati per Main/LR, invii Aux e invii FX. Questi sono mostrati come una barra piena se assegnati, e come contorno se non assegnati. La barra è colorata di rosa per post-fader e verde per pre-fader.
Se un mix è stato configurato come gruppo, e un canale è assegnato a quel gruppo, ciò è indicato con un cerchio rosa.
Gli 8 canali mostrati si adatteranno automaticamente se viene selezionato un canale diverso, anche se è possibile trascinare a sinistra o a destra per vedere altri canali nel livello.
- Toccare il nome di un canale per modificarne il nome e il colore.
- Toccare ‘Dir Out’, ‘Main Snd’, ‘Group’, ‘Aux Snd’, ‘FX Snd’ o 'Matrix' in cima al canale per mostrare le impostazioni di quel canale e di quel tipo di canale.
- Toccare i ‘blocchi’ di assegnazione DCA/Mute per vedere le assegnazioni.
- Toccare in qualsiasi punto dei livelli di invio Main/Mix/FX/Matrix per vedere informazioni dettagliate sugli invii del canale.
- Toccare in qualsiasi punto delle fonti Matrix per vedere tutte le fonti di quella Matrix.
- Toccare la lista dei membri su un canale DCA per visualizzare e assegnare o rimuovere i membri di quel DCA.
ⓘ I canali DCA mostrano una lista di fino a 21 ‘membri’. Se ci sono più membri, toccare e trascinare verso l’alto o verso il basso per vederli tutti.

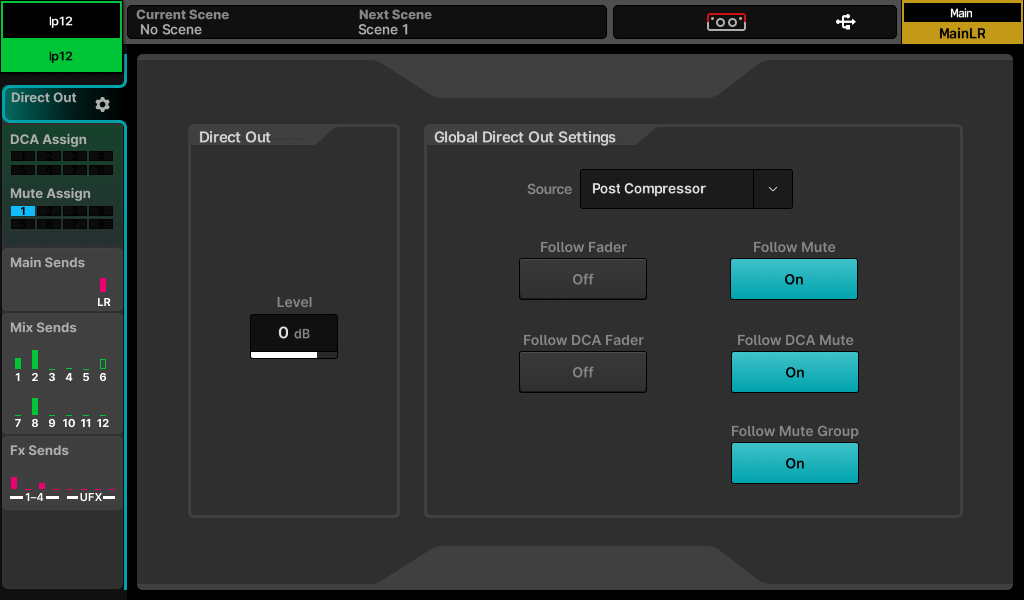

Direct Out
Toccare il pulsante ‘Dir Out’ su qualsiasi canale di input.
Questa schermata mostra il livello di uscita diretta per il canale selezionato, oltre alle impostazioni globali di uscita diretta (che influenzano tutti i canali). Il canale attualmente selezionato è visualizzato a sinistra.
- Toccare il valore del livello e regolarlo usando la manopola touchscreen, questo viene regolato individualmente su ogni canale.
Livello di uscita diretta = -inf a +10dB
- Scegliere se i segnali di uscita diretta sono influenzati dai fader o dai mute toccando i pulsanti a schermo.
- Selezionare il punto di ‘tap off’ del canale toccando il valore ‘Source’. Ogni punto sorgente è presentato in ordine ed è influenzato da tutta la elaborazione precedente che è attivata.
Post Preamp = il segnale è influenzato solo dal guadagno del preamplificatore.
Post HPF = il segnale è anche influenzato dal filtro passa-alto.
Post Gate = il segnale è anche influenzato dal gate.
Post Insert Return = il segnale è anche influenzato dall’insert.
Post PEQ = il segnale è anche influenzato dall’EQ parametrica (PEQ).
Post Compressor = il segnale è anche influenzato dal compressore.
Post Delay = il segnale è influenzato da tutta l’elaborazione del canale inclusi i ritardi ms.
Impostazioni Mix Send e Bilanciamento
I canali mix hanno pulsanti diversi al posto del pulsante ‘Dir Out’ presente sui canali di input, toccare questo per vedere le seguenti opzioni.
Main – (‘Main Snd’)
- Toccare il valore ‘Output Bal’ e regolarlo usando la manopola touchscreen per modificare il bilanciamento di uscita.

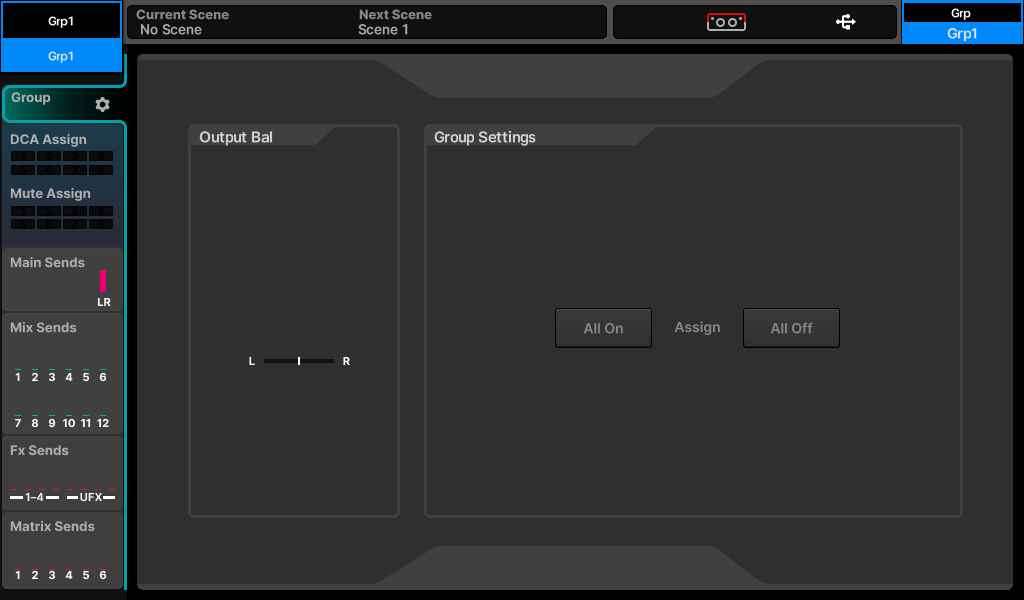

Group – (‘Group’)
- Toccare il valore ‘Output Bal’ e regolarlo usando la manopola touchscreen per modificare il bilanciamento di uscita.
- Toccare il pulsante ‘All On’ o ‘All Off’ per assegnare o rimuovere l’assegnazione di tutti i canali al gruppo selezionato.

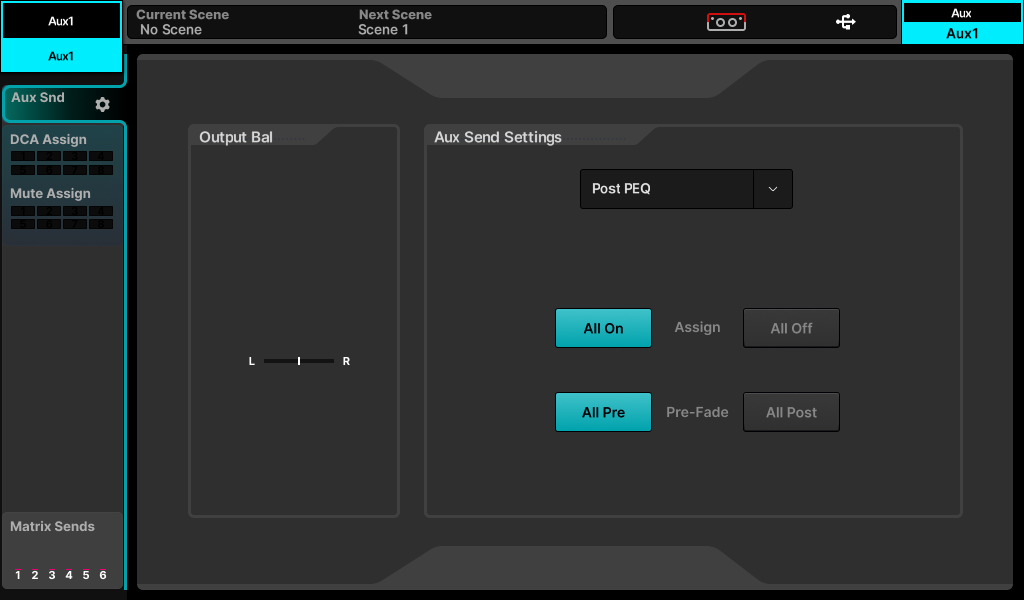

Aux – (‘Aux Snd’)
- Toccare il valore della sorgente in cima alla sezione delle impostazioni Aux Send per scegliere da dove l’aux prende il segnale del canale. Ogni punto sorgente è presentato in ordine ed è influenzato da tutta la elaborazione precedente che è attivata.
Post Preamp = il segnale è influenzato solo dal guadagno del preamplificatore.
Post PEQ = il segnale è anche influenzato da HPF, gate, insert e PEQ.
Post Compressor = il segnale è anche influenzato dal compressore.
Post Delay/AMM = il segnale è influenzato da tutta l’elaborazione del canale.
- Toccare il pulsante ‘All On’ o ‘All Off’ per assegnare o rimuovere l’assegnazione di tutti i canali all’aux.
- Toccare il pulsante ‘All Pre’ o ‘All Post’ per impostare tutti gli invii dei canali su pre-fader o post-fader.
FX – (‘FX Snd’)
- Toccare il valore ‘Channel Source’ per scegliere da dove il bus di invio FX prende il segnale del canale. Ogni punto sorgente è presentato in ordine ed è influenzato da tutta la elaborazione precedente che è attivata.
Post Preamp = il segnale è influenzato solo dal guadagno del preamplificatore.
Post PEQ = il segnale è anche influenzato da HPF, gate, insert e PEQ.
Post Compressor = il segnale è anche influenzato dal compressore.
Post Delay/AMM = il segnale è influenzato da tutta l’elaborazione del canale.
- Toccare il pulsante ‘All On’ o ‘All Off’ per assegnare o rimuovere l’assegnazione di tutti i canali al bus FX.
- Toccare il pulsante ‘All Pre’ o ‘All Post’ per impostare tutti gli invii dei canali su pre-fader o post-fader.
Matrix – (‘Matrix’)
- Toccare il valore ‘Output Bal’ e regolarlo usando la manopola touchscreen per modificare il bilanciamento di uscita.

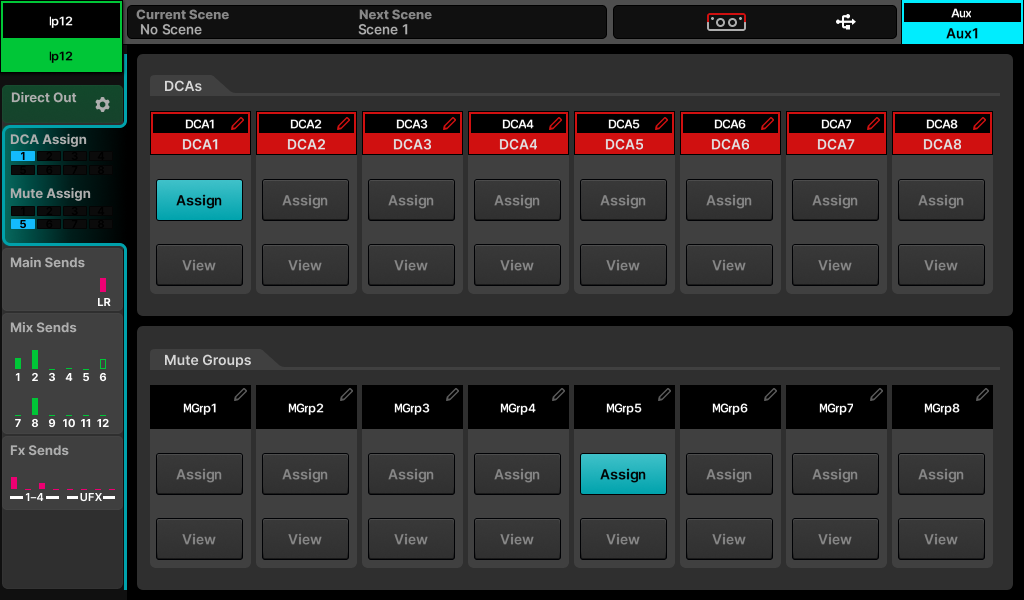

Gruppi DCA/Mute
Toccare il blocco di assegnazione DCA/Mute per mostrare le assegnazioni per il canale selezionato.
Gli Amplificatori Controllati Digitalmente (DCA) controllano i livelli di invio e i mute di più canali con un singolo fader e tasto mute.
I gruppi mute sono usati per silenziare più canali usando un solo SoftKey.
- Toccare i pulsanti ‘Assign’ per assegnare o rimuovere l’assegnazione del canale selezionato ai gruppi DCA o Mute.
- Toccare i pulsanti ‘View’ per vedere tutti i canali assegnati a quel gruppo DCA o Mute contemporaneamente.
- I canali possono essere assegnati o rimossi toccando i pulsanti di assegnazione nella schermata 'View'.
- Toccare i ‘blocchi’ di assegnazione DCA/Mute per tornare alla vista delle assegnazioni del canale selezionato.
Sia nelle schermate ‘Processing’ che ‘Routing’, i canali DCA mostrano una lista di fino a 21 ‘Membri’ (canali assegnati a quel DCA). Se ci sono più di 21 membri, toccare e trascinare su/giù per vedere tutti.
- Toccare in qualsiasi punto della lista membri DCA per visualizzare e assegnare o rimuovere canali.
ⓘ I DCA sono solo per controllo, non sommano né trasportano segnale, e quindi non hanno funzionalità di elaborazione o misurazione.
ⓘ Premere il tasto PAFL su una striscia fader DCA equivale a usare PAFL additivo su ogni membro del DCA. Quando attivato, i tasti PAFL dei membri del DCA lampeggiano.
ⓘ Quando si silenziano i gruppi DCA o Mute, i tasti mute dei canali assegnati lampeggiano. Se un canale è anche silenziato indipendentemente, la durata dell’illuminazione durante il lampeggio sarà più lunga per indicarlo.
ⓘ La funzione ‘DCA Spill’ permette di ‘spillare’ temporaneamente i membri del DCA sulle strisce canale.

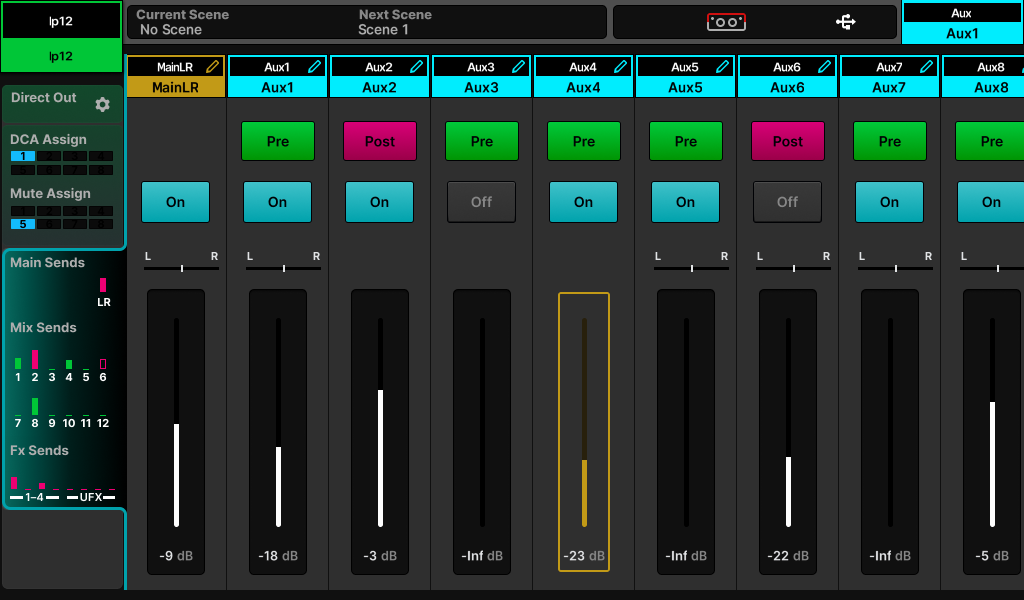

Livelli di invio e assegnazioni mix
Questa schermata mostra tutti gli invii e le assegnazioni di mix per il canale selezionato.
- Toccare e trascinare a sinistra o a destra per vedere tutti i mix e gli invii.
- Toccare un pulsante ‘Pre/Post’ per impostare un invio su pre-fader o post-fader.
- Toccare un pulsante ‘On/Off’ per assegnare o rimuovere l’assegnazione del canale a un mix/invio o matrix.
- Toccare un controllo ‘Pan/Bal’ e usare la manopola touchscreen per impostare il pan o il bilanciamento di un invio.
- Toccare un indicatore ‘Level’ per regolare il livello di invio a un mix usando la manopola touchscreen.
ⓘ Tenendo premuto il tasto ‘ASSIGN’ sulla superficie del mixer e premendo il tasto ‘SEL’ di un canale si assegna o rimuove l’assegnazione di quel canale al mix attualmente selezionato.
ⓘ Tenendo premuto il tasto ‘ASSIGN’ sulla superficie del mixer e premendo il tasto ‘SEL’ di un mix si assegnano o rimuovono tutti i canali a quel mix.
ⓘ Tenendo premuto il tasto ‘PRE FADE’ sulla superficie del mixer e premendo il tasto ‘SEL’ di un canale si commuta l’invio del canale al mix selezionato tra pre e post fade.
ⓘ Tenendo premuto il tasto ‘PRE FADE’ sulla superficie del mixer e premendo il tasto ‘SEL’ di un mix si commutano gli invii di tutti i canali tra pre e post fade.
Tasto CH to All Mix
Premendo e tenendo premuto il tasto momentaneo ‘CH TO ALL MIX’ si visualizzano tutti i livelli di invio per il canale attualmente selezionato sulle strisce dei fader. Se il canale selezionato è un mix, verranno mostrati i livelli di invio alle matrici.
Il tasto CH to All Mix può essere tenuto premuto contemporaneamente ai tasti ‘ASSIGN’ o ‘PRE FADE’ per cambiare rapidamente le opzioni di routing a tutti i mix per il canale selezionato.
Matrici
Il SQ dispone di 3 bus matrice stereo che possono essere divisi per fornire fino a 6 matrici mono. Queste possono essere alimentate da qualsiasi combinazione di mix SQ e instradate a qualsiasi uscita disponibile per applicazioni quali:
- Registrazione – un singolo mix o una combinazione di mix può essere registrata con ulteriore elaborazione del mix e controllo del livello.
- Altoparlanti extra – una matrice può essere usata per inviare una copia di un singolo mix (spesso il mix LR) con ulteriore elaborazione e/o ritardo aggiunto. Questo è utile per altoparlanti di ‘riempimento’ o per allineare temporalmente altoparlanti ausiliari.
- Alimentare subwoofer – instradando il mix principale LR (post-fader) a una matrice e usando questa per alimentare i subwoofer, il livello dell’intero sistema può essere controllato dall’invio master LR, ma i subwoofer hanno ulteriore elaborazione e controllo del livello.
Ci sono tre metodi per inviare un mix a una matrice.
- Gli invii matrice da un mix sono mostrati nella schermata dei livelli di invio e assegnazioni quando un mix è selezionato.

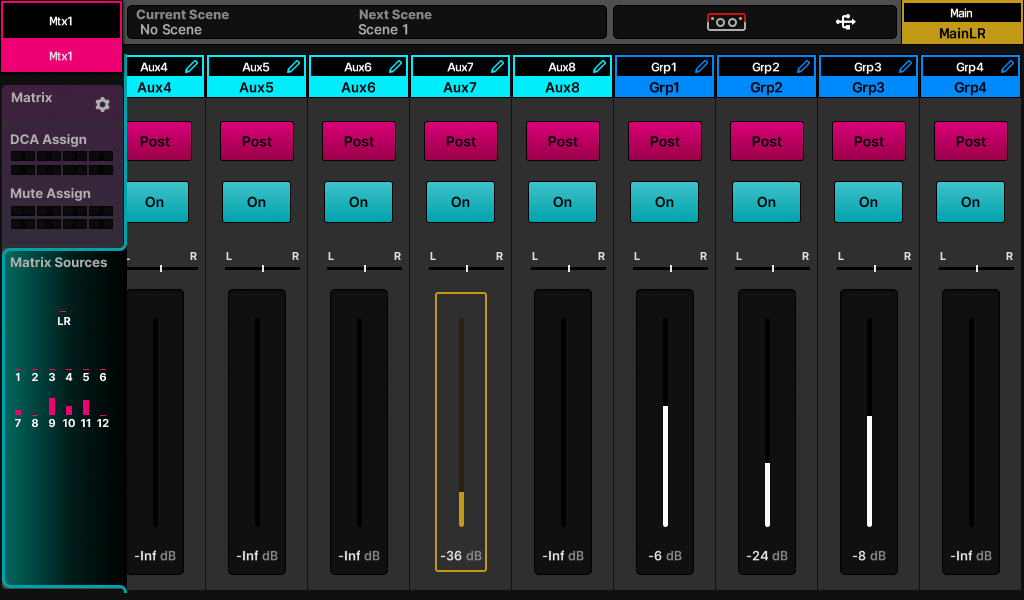

- Le fonti matrice sono mostrate nella schermata delle fonti matrice quando una matrice è selezionata.
- Gli invii matrice sono mostrati sui fader quando un canale mix è selezionato e il tasto momentaneo ‘CH TO ALL MIX’ è premuto e tenuto sulla superficie del SQ.
