Controlli Fisici

Tasti –

Tutti i tasti sono etichettati e la maggior parte si illumina per indicare quando sono attivi. Ognuno svolge funzioni specifiche, ad eccezione dei ‘SoftKeys’ che possono essere assegnati dall’utente.

Fader/Schermo Fader –

Ci sono 6 livelli di strisce di fader assegnabili. Per tutti gli ingressi e i ritorni FX, il fader controlla il livello di invio di questo canale al mix selezionato. I fader di invio FX, Main LR, Mix (Aux/Gruppo) e Matrice controllano i livelli complessivi di uscita del mix. I fader DCA influenzano il livello dei membri DCA, e i fader MIDI inviano messaggi di livello MIDI. Tutte le strisce di fader possono essere temporaneamente utilizzate tramite le funzioni GEQ ‘Fader Flip’, 'CH TO ALL MIX' o 'DCA Spill'.

Encoder Rotativi (Rotaries) –

Questi si illuminano quando attivi e sono usati per regolare vari parametri. Alcuni sono dedicati ai parametri del canale o mix attualmente selezionato, anche se SQ6+ e SQ7+ includono ulteriori ‘Soft Rotaries’ assegnabili dall’utente e c’è un encoder touchscreen dedicato.

Touchscreen –

Il touchscreen permette un’interazione semplice tramite pulsanti e menu sullo schermo. I parametri possono anche essere selezionati sullo schermo e regolati usando l’encoder rotativo touchscreen. Quando un parametro è selezionato, diventa giallo sullo schermo e l’encoder touchscreen si illumina per indicare che può essere usato per effettuare regolazioni.

Tipi di Canale

Ingressi – 48 canali di ingresso con elaborazione. Questi possono provenire da connessioni locali, remote o digitali, e miscelati a qualsiasi uscita.

Main LR – Questo è il mix principale. Tutte le modalità e opzioni post-fader seguono questo mix.

Mix – 12 canali stereo di mix con elaborazione che possono essere usati come ausiliari o gruppi.

FX Sends – Sono inclusi 4 bus di invio FX per l’uso con motori FX ‘standard’ interni. Sono forniti ulteriori 4 bus RackUltra FX per l’uso con i 4 motori RackUltra FX.

FX Returns – 12 canali di ritorno stereo dedicati per i motori FX interni, 8 per i motori FX ‘standard’ e 4 per i motori RackUltra FX.

Matrice – 3 mix stereo o fino a 6 mix mono di matrice, alimentati da una combinazione di altri mix.

DCA – 8 Amplificatori Digitalmente Controllati per regolare il livello e i mutes di più canali con un unico set di controlli.

MIDI – Sono disponibili 32 strip canale che inviano dati di controllo MIDI usando MIDI via USB e TCP/IP.

ⓘ Le strip canale MIDI inviano e rispondono solo a messaggi MIDI, il loro stato non viene memorizzato con Scene o Show.

Parametri, Menu e Pop-up sullo Schermo

Parametri regolabili e selezioni – Sono visualizzati come testo bianco su sfondo nero. I valori sono mostrati sia come testo sia in una barra.

Librerie –

Quando disponibili per lo schermo attualmente visualizzato, il tasto ‘Library’ si illumina. Premendolo si apre una finestra di libreria, che permette di salvare o richiamare impostazioni per elementi come unità FX, elaborazione canali o patch di ingresso. I preset sono memorizzati nelle librerie di fabbrica, mentre librerie utente sono fornite per salvare le proprie impostazioni. Le librerie sono anche usate per caricare tipi di unità FX, tramite il richiamo di un preset.

ⓘ Vedi l’elenco completo dei tipi di libreria nella sezione Librerie.

Liste Menu –

Per liste brevi, tocca un’opzione per selezionarla. Liste più lunghe possono essere navigate toccando e trascinando, o evidenziando un’opzione e usando l’encoder rotativo touchscreen per scorrere tutte le opzioni disponibili. Dove non è possibile selezionare un elemento della lista (come nelle liste di permessi utente) è possibile solo toccare e trascinare sullo schermo.

Una ‘X’ è visualizzata in alto a destra nella maggior parte dei menu pop-up; toccala o tocca fuori dal pop-up per chiuderlo.

Tastiera –

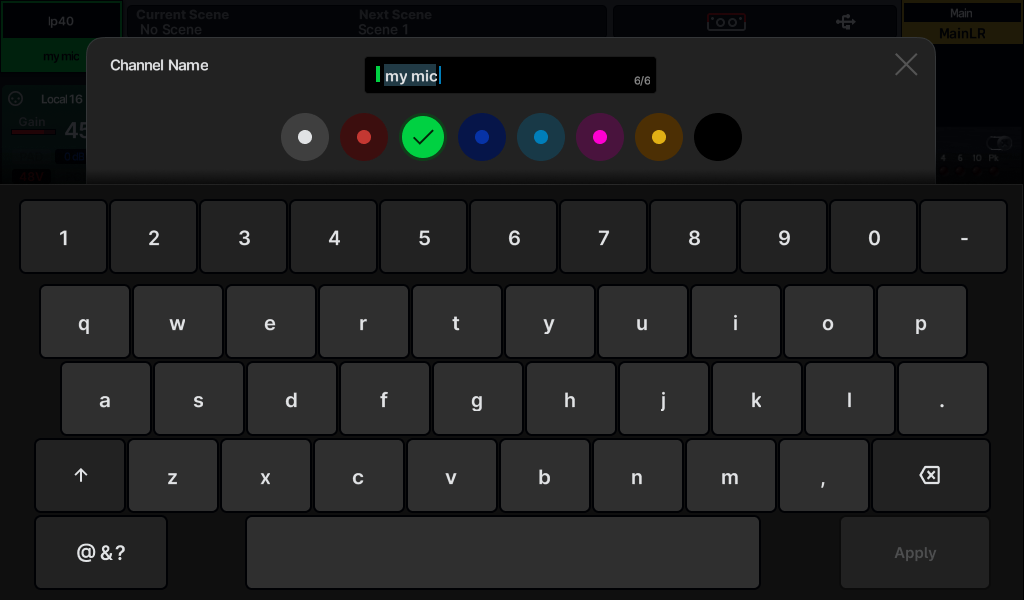

Una tastiera sullo schermo appare quando si inseriscono nomi o numeri. Tocca e tieni premuto ‘^’ (shift) per attivare il blocco maiuscole. Tocca ‘Apply’ o ‘OK’ per impostare il nome o numero. Tocca la ‘X’ in alto a destra della tastiera per chiuderla.

Quando si inseriscono caratteri esadecimali, viene mostrata una tastiera solo esadecimale.

Quando si inserisce un Nome Canale, tocca il pulsante colore per scegliere un colore del canale, che viene applicato immediatamente.

Conferma –

Alcune azioni richiedono conferma. Quando c’è un’opzione per applicare o annullare modifiche, i pulsanti saranno attivi sullo schermo. In alcuni casi, verrà mostrato un ‘pop-up’ con ulteriori informazioni e scelte.

Barra del Titolo sullo Schermo

La barra del titolo è sempre visibile in cima allo schermo, da sinistra a destra mostra le seguenti informazioni:

• Il canale attualmente selezionato.
• L’ultima scena richiamata (corrente).
• La prossima scena da richiamare.
• Un simbolo di errore/avviso quando viene rilevato un errore (toccalo per vedere una finestra pop-up con informazioni sull’errore).
• Un simbolo I/O Port che indica anche la scheda opzione attualmente installata.
• Il protocollo SLink attualmente in uso (quando una connessione SLink è stata stabilita ed è disponibile).
• Un simbolo USB quando un dispositivo USB è connesso alla porta SQ-Drive. Questo viene sostituito da simboli di trasporto quando si utilizza SQ-Drive per registrazione o riproduzione audio.
• Il mix attualmente selezionato.

Schermata Home

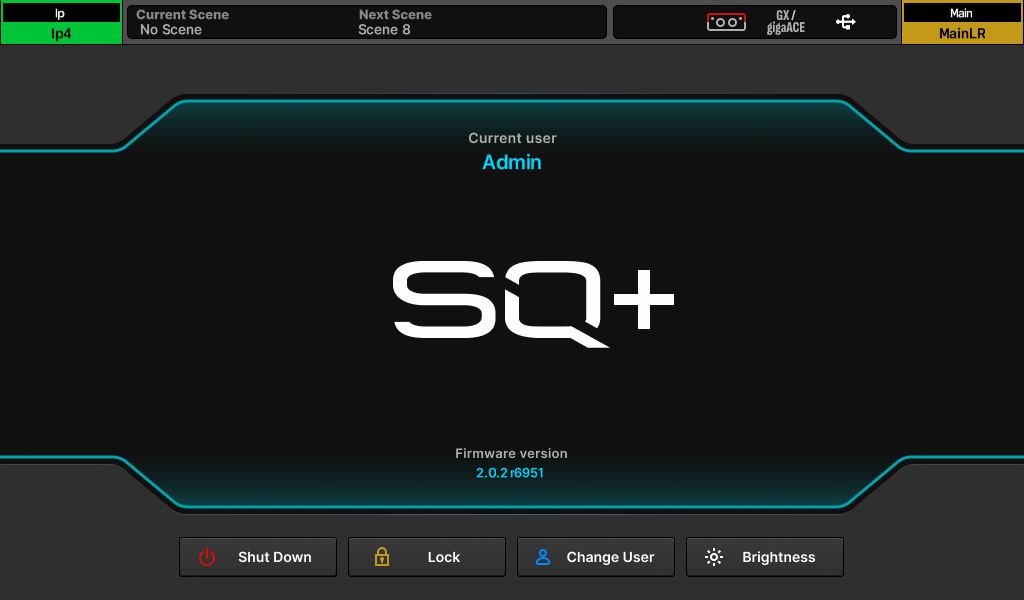

Questa è la prima schermata mostrata all’accensione dello SQ+. Viene mostrata anche quando nessun canale è selezionato e i tasti schermo ‘Processing’ o ‘Routing’ sono attivi.

ⓘ Premendo i tasti schermo ‘Processing’ o ‘Routing’ in vista banca, si deseleziona il canale attualmente selezionato e si ritorna direttamente alla schermata home.

‘Shut Down’ – Tocca per spegnere lo SQ+.

‘Lock’ – Tocca per bloccare la superficie dello SQ+ e impedire modifiche tramite i controlli della superficie.

‘Change User’ – Tocca per cambiare utente attivo.

‘Brightness’ – Tocca per accedere direttamente alle impostazioni di luminosità dello SQ+.

Diagnostica

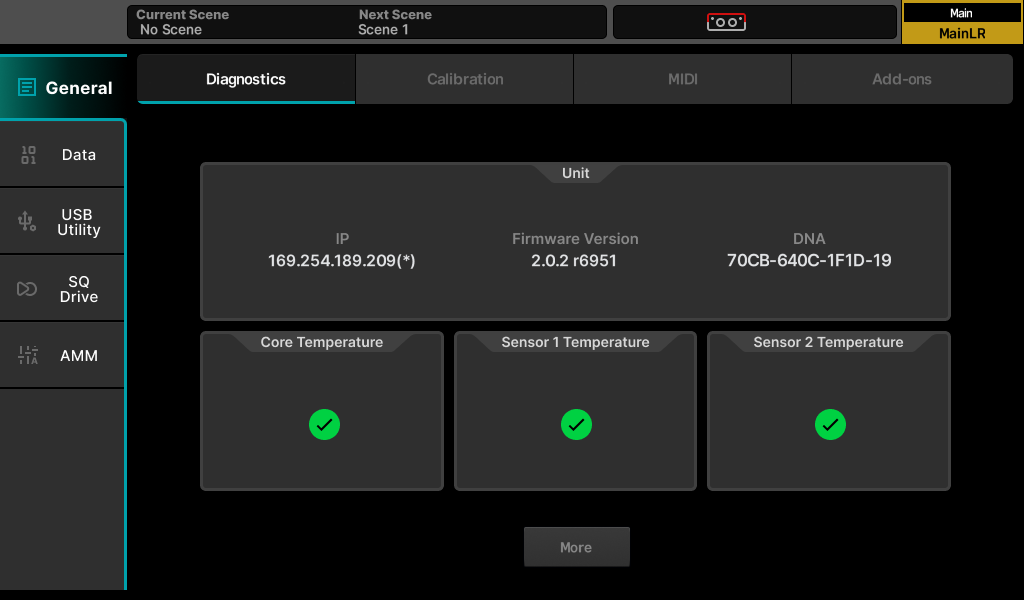

Per accedere alla diagnostica, premi il tasto schermo ‘UTILITIES’, seleziona ‘General’ nelle schede a sinistra e 'Diagnostics' nelle schede in alto. Questo mostra informazioni importanti sullo SQ+, incluso l’indirizzo IP corrente per la connessione via TCP/IP e il codice unico DNA per la registrazione e gli Add-On.

Concetti Base del Flusso di Lavoro

• Premi un tasto ‘LR’, ‘MIX’ o ‘FX’ per visualizzare e regolare i livelli di invio da ogni canale al mix selezionato sulle strisce dei fader. Usa i tasti layer per scorrere tra i 6 livelli di fader. La striscia Mix controlla il livello complessivo di invio del Mix/FX selezionato.
• Seleziona un canale premendo un tasto ‘SEL’ o toccando la striscia canale nelle schermate Processing, Routing o Faders. I controlli fisici dedicati possono ora essere usati per regolare i parametri del canale selezionato.
• Premi 'MUTE' per silenziare completamente un canale. I tasti mute si illuminano o lampeggiano quando un canale è silenziato.
• Usa i tasti ‘PAFL‘ (Pre/After Fade Listen) per indirizzare un canale al bus PAFL/uscita cuffie.
• Vai alla schermata ‘PROCESSING’ per vedere una panoramica dell’elaborazione della striscia selezionata. Tocca qualsiasi parte dell’elaborazione in un canale per vedere una vista dettagliata, poi tocca i parametri sullo schermo e usa l’encoder touchscreen per regolare.
• Gli invii mix impostati su ‘Post-Fade’ seguono i livelli di invio LR. Per alternare i canali tra ‘Pre-Fade’ e ‘Post-Fade’ per il Mix selezionato, tieni premuto il tasto ‘PRE FADE’ e usa i tasti ‘SEL’, oppure usa la schermata ‘ROUTING’.
• Per assegnare o rimuovere l’assegnazione di un canale dal mix attualmente selezionato, tieni premuto il tasto ‘ASSIGN’ e usa i tasti ‘SEL’, oppure usa la schermata ‘ROUTING’.
• Premendo e tenendo premuto il tasto ‘CH TO ALL MIX’ verranno mostrati i livelli di invio del canale selezionato a tutti i mix sulle strisce fader principali.
• Premi il tasto schermo ‘FX’ per visualizzare e regolare i motori FX. Usa il tasto ‘LIBRARY’ per richiamare tipi e preset FX – modifica i parametri selezionandoli sullo schermo e usando l’encoder touchscreen. I bus FX da 1 a 4 inviano ai motori FX standard da 1 a 4 per default, e i bus RackUltra FX inviano ai motori RackUltra FX da 1 a 4. I canali di ritorno FX sono instradati ai mix allo stesso modo degli ingressi.
• Tieni premuto il tasto ‘COPY’ e premi un tasto ‘IN’, ‘SEL’ o ‘MIX’, oppure usa le sovrapposizioni sullo schermo nella schermata di elaborazione per copiare parametri o invii. Tieni premuto il tasto ‘PASTE’ e premi un tasto ‘SEL’ o Mix per incollare le elaborazioni o assegnazioni di invio su un altro canale. Tieni premuto il tasto ‘RESET’ e premi un tasto ‘IN’, ‘SEL’ o ‘MIX’ per resettare i parametri.
• Premi il tasto ‘VEIW’ per mostrare momentaneamente informazioni alternative sulla striscia canale e sugli LCD dei Soft Rotary. Premi più volte per vedere informazioni diverse e tieni premuto per mostrare le informazioni finché il tasto non viene rilasciato.
