Misurazione

Misuratore LED PAFL

I 12 segmenti LED di misurazione sulla superficie dello SQ+ a destra del touchscreen mostrano la misurazione del livello per il bus PAFL, quindi mostreranno sempre la misurazione di ciò che viene inviato all'uscita cuffie.

Per impostazione predefinita, quando 'LR to PAFL' nelle impostazioni PAFL è attivato, e senza tasti PAFL attivi, questo mostra il livello del mix principale LR.

ⓘ Il indicatore LED PAFL sotto i 12 segmenti LED si illumina quando un tasto o pulsante di instradamento PAFL è attivo in qualsiasi punto del mixer.

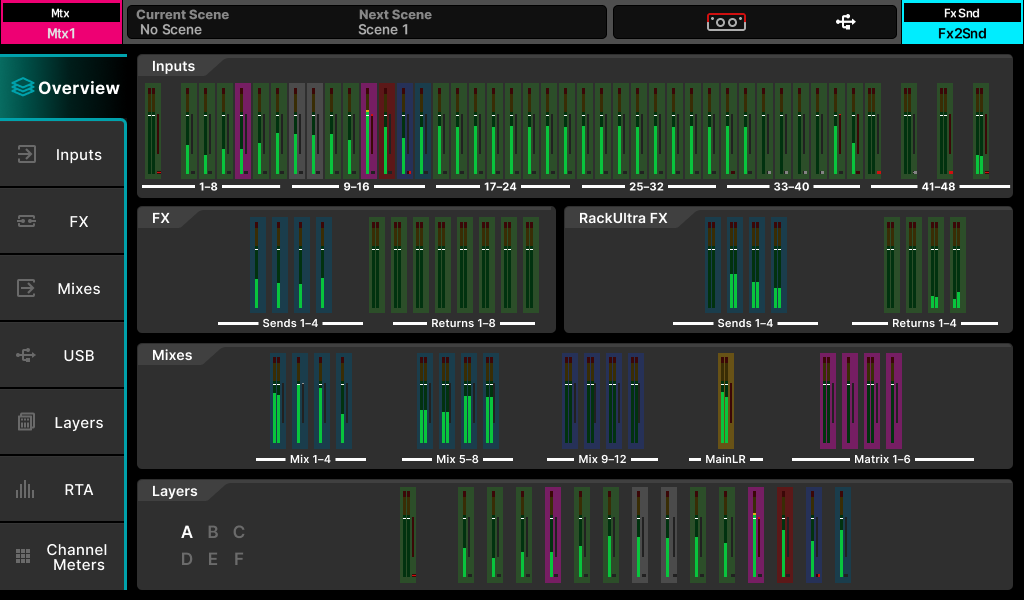

Panoramica

La Panoramica mostra la misurazione per tutti i canali contemporaneamente, per un controllo rapido dei livelli.

• Tocca qualsiasi sezione per passare alla vista più dettagliata con misuratori più grandi.

ⓘ La sezione Layers segue la selezione del Layer usando i tasti 'LAYERS' sulla superficie.

Misuratori Input/FX/Mix/USB

Le cinque schede successive nella schermata ‘Meters’ mostrano ‘Input Meters’, ‘FX Meters’, ‘Mix Meters’, ‘USB Meters’ e 'Layers Meters'.

• I misuratori colorati principali mostrano livelli da -40dB a +10dB.
• I misuratori di riduzione del guadagno mostrano la riduzione del livello da 0dB a -30dB, sono rossi/rosso brillante quando il compressore è attivato e grigi/bianco quando è disattivato.
• Gli indicatori gate attivo sono rossi/rosso brillante quando il gate è attivato e grigi/bianco quando è disattivato.

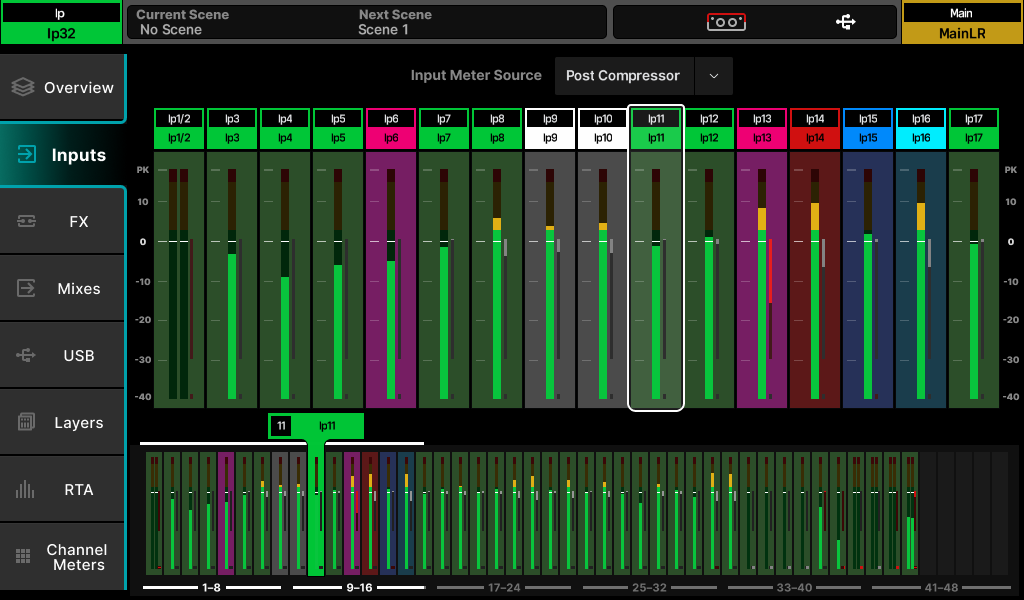

Misuratori Input –

• Tocca e trascina a sinistra e destra per visualizzare tutti i canali nella schermata dei Misuratori Input.
• Tocca e trascina nella vista di navigazione in basso per saltare rapidamente a qualsiasi canale di ingresso.
• Tocca l'impostazione 'Input Meter Source' per scegliere il punto di misurazione per tutti i canali di ingresso.

Post Preamp = il misuratore è prelevato direttamente dopo il preamplificatore.

Post PEQ = il misuratore è prelevato direttamente dopo il PEQ.

Post Compressor = il misuratore è prelevato direttamente dopo il compressore.

Post Delay/AMM = il misuratore è prelevato dopo tutto il processamento.

ⓘ Nota che le impostazioni della sorgente del misuratore influenzano anche la Misurazione Cromatica del Canale.

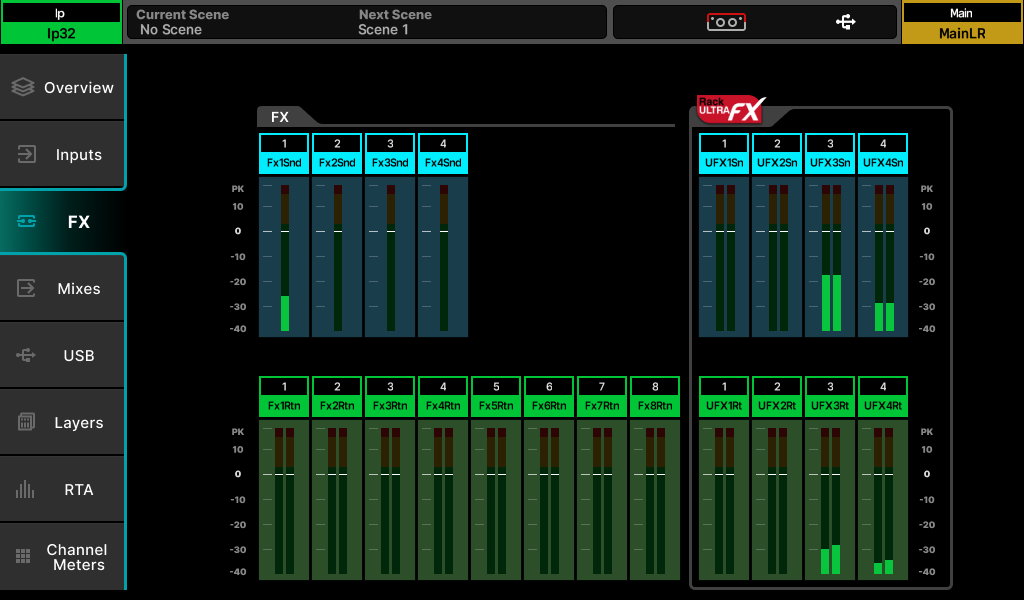

FX Meters –

Include tutti i canali dedicati di invio e ritorno FX.

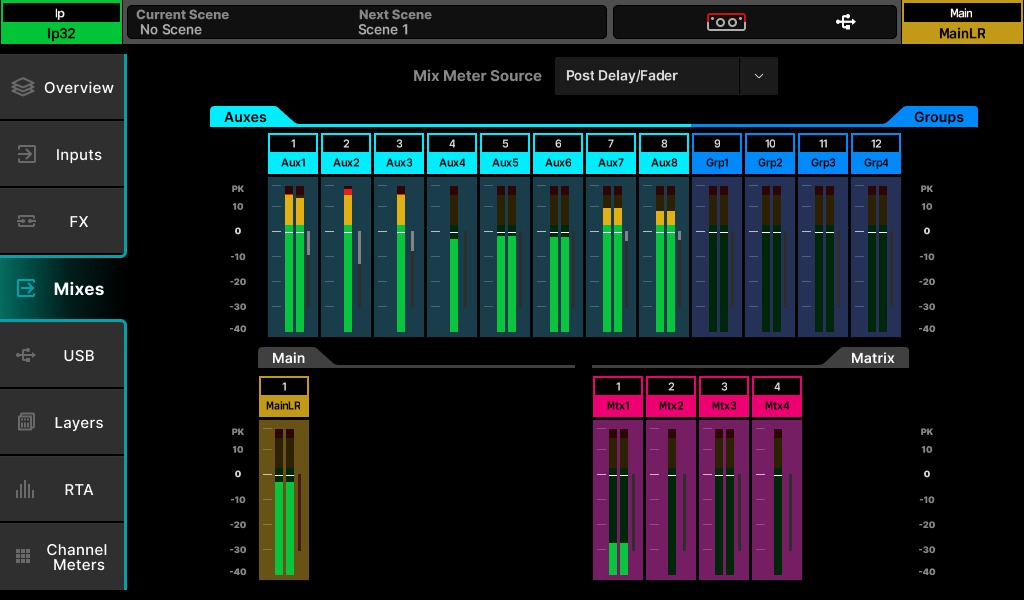

Mix Meters –

• Tocca l'impostazione 'Mix Meter Source' per scegliere il punto di misurazione per i canali di mix.

Post Bus + Ext In = il misuratore è prelevato dopo che tutti i canali sono stati sommati, incluso l'ingresso esterno del mix.

Post GEQ = il misuratore è prelevato direttamente dopo il GEQ.

Post PEQ = il misuratore è prelevato direttamente dopo il PEQ.

Post Compressor = il misuratore è prelevato direttamente dopo il compressore.

Post Delay/Fader = il misuratore è prelevato dopo tutto il processamento e il fader.

ⓘ Nota che le impostazioni della sorgente del misuratore influenzano anche la Misurazione Cromatica del Canale.

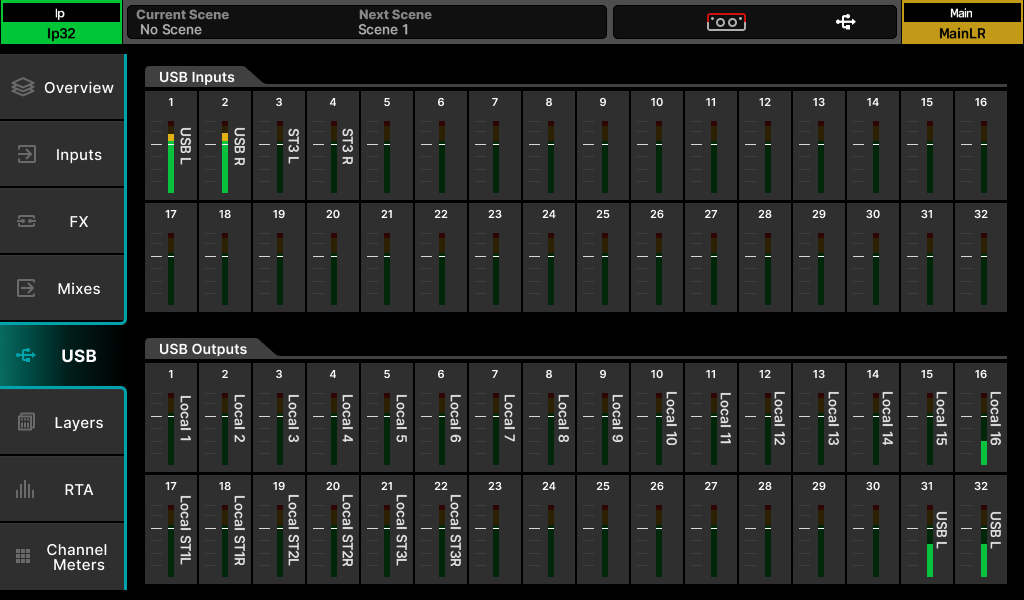

USB Meters –

• ‘USB Inputs’ mostrano i livelli sul flusso USB in ingresso allo SQ+, e li etichettano con il canale o connettore con il numero più alto a cui sono stati collegati.
• ‘USB Inputs’ mostrano i misuratori provenienti da USB-B (quando SQ-Drive non è in uso per la riproduzione) o quelli da SQ-Drive (quando SQ-Drive è utilizzato per la riproduzione).
• ‘USB Outputs’ mostra il livello e la sorgente dei segnali inviati a USB e SQ-Drive.

ⓘ I Misuratori USB mostrano sempre il massimo di 32 canali di ingressi e uscite ma solo i primi 16 si applicano per SQ-Drive quando la frequenza di campionamento USB è impostata a 96kHz.

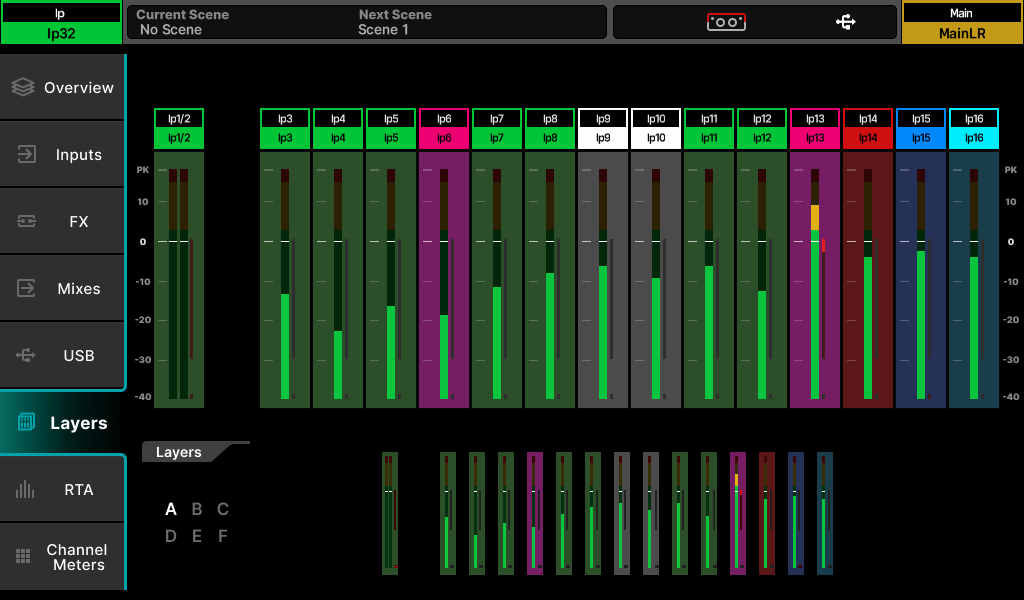

Layers -

Include tutta la misurazione per il layer della striscia canale attualmente selezionato.

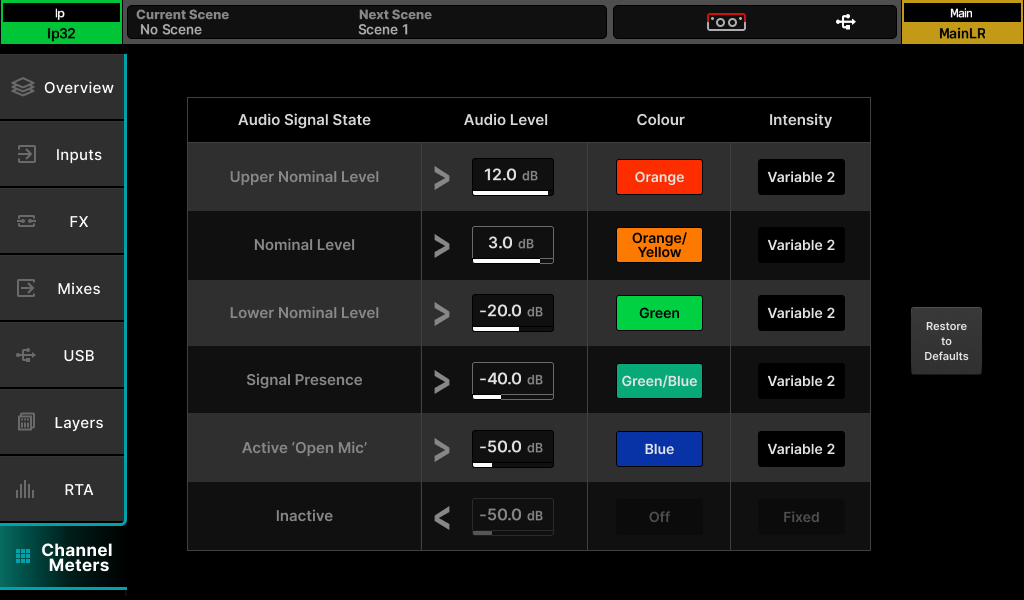

Misurazione Cromatica del Canale

La Misurazione Cromatica del Canale mostra l'informazione di un misuratore ad alta risoluzione nello spazio di un singolo LED. Può rappresentare un intervallo di livelli molto più ampio rispetto a un misuratore tradizionale e il comportamento è personalizzabile nella scheda ‘Channel Meters’.

ⓘ La sorgente del misuratore cromatico del canale corrisponde al punto di sorgente del misuratore selezionato per Input e Mix Meters.

• Tocca un valore ‘Audio Level’ e regola usando la manopola touchscreen.

ⓘ I valori ‘Audio Level’ sono vincolati dall'impostazione di livello degli stati sopra e sotto.

• Tocca un colore per uno ‘Audio Signal State’ e usa la manopola touchscreen per regolare il/i colore/i per questa gamma di livelli.

Colori = Bianco, Rosso, Arancione, Arancione/Giallo, Giallo, Verde, Verde/Blu, Blu, Blu/Rosso, Spento.

• Tocca il valore ‘Intensity’ per scegliere il comportamento dei misuratori.

Fisso = il misuratore cambia istantaneamente tra gli stati.

Variabile 1 = il misuratore cambia vicino agli estremi del suo intervallo.

Variabile 2 = il misuratore cambia su tutto l'intervallo.

• Tocca il pulsante ‘Restore to Defaults’ per ripristinare le impostazioni:

RTA

Ci sono due Analizzatori in Tempo Reale nello SQ+. Uno è mostrato nella schermata Meters (l’‘RTA Meters’) e l’altro può essere visualizzato nelle schermate di processamento PEQ o GEQ e/o mostrato usando la Misurazione Cromatica del Canale quando in modalità GEQ ‘Fader Flip’ (l’‘RTA Channel’).

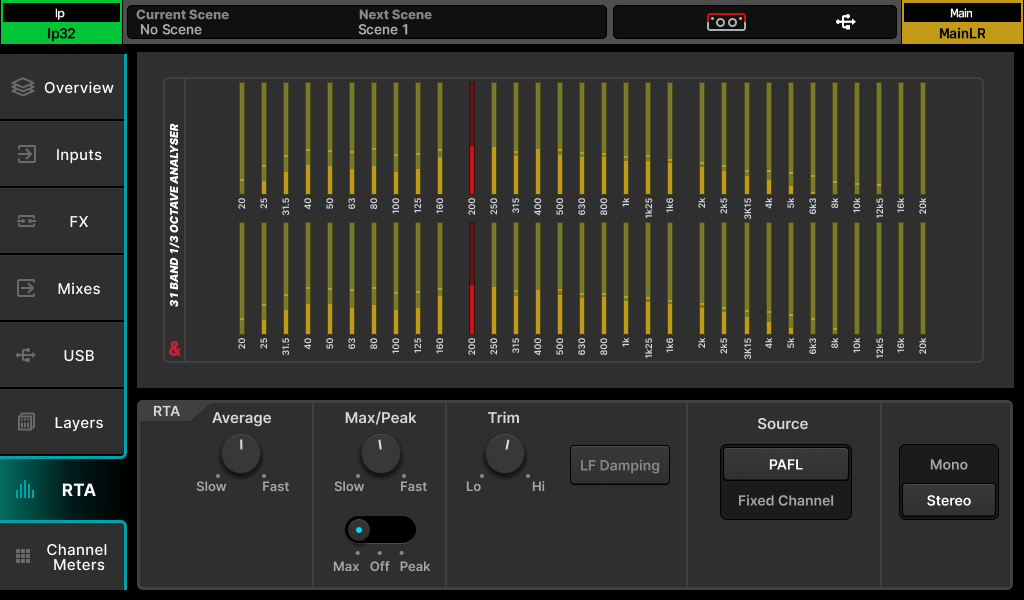

RTA – Schermata Meters –

Per impostazione predefinita, la sorgente ‘RTA Source’ nella schermata Meters è impostata su ‘PAFL’ per corrispondere a ciò che viene inviato all’uscita cuffie e al misuratore LED a 12 segmenti. La sorgente può anche essere commutata su un canale fisso specifico, se desiderato.

• La frequenza più prominente è mostrata in rosso.
• Tocca interruttori o valori per selezionare opzioni o fare regolazioni usando la manopola touchscreen.

Sorgente = PAFL o Canale Fisso.

Canale Fisso = Qualsiasi canale di ingresso o mix.

Mono/Stereo = Stereo 31 bande 1/3^rd Ottava o Mono (L+R) 61 bande 1/6^th Ottava.

Trim = Alza o abbassa il livello di misurazione.

Average Slow to Fast = Regola il numero effettivo di campioni usati dai misuratori medi (barra).

Max/Peak Slow to Fast = Regola il numero effettivo di campioni usati dagli indicatori max/peak.

Max-Off-Peak = Max mostra il valore più alto tra media o picco, Peak mostra sempre il picco (che potrebbe essere inferiore alla media se Max/Peak si muove più velocemente della media).

LF Damping = Quando abilitato, la risposta è gradualmente smorzata verso la banda di frequenza più bassa, per rappresentare meglio l’energia in uscita LF.

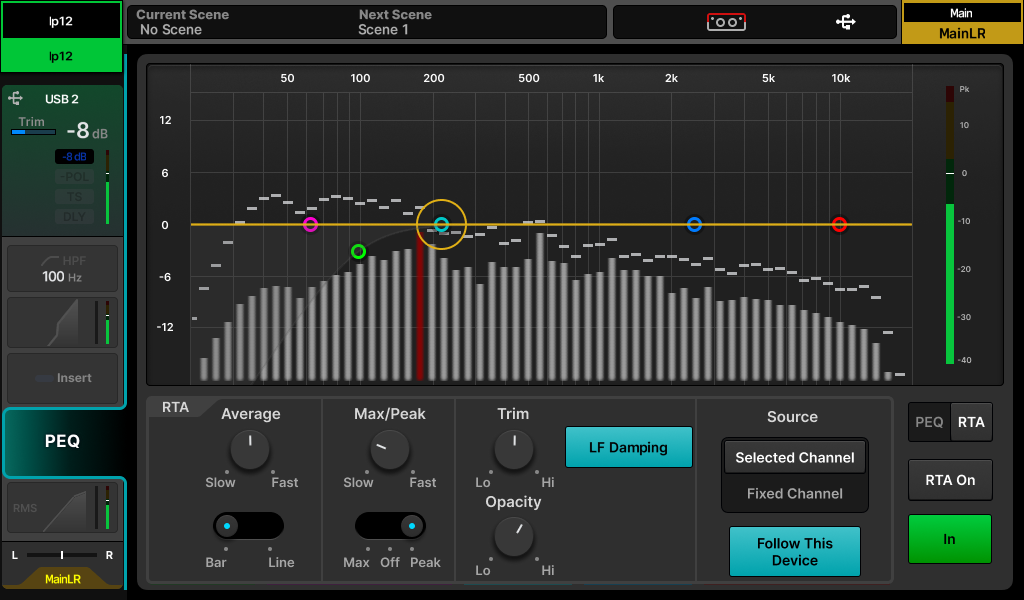

RTA – Schermata PEQ –

L’RTA PEQ a 61 bande utilizza il controllo automatico del guadagno (pre-trim) per mostrare livelli relativi utili delle frequenze sul grafico PEQ. Per impostazione predefinita, è prelevato dal canale selezionato ed è mostrato su tutti i canali di ingresso e mix.

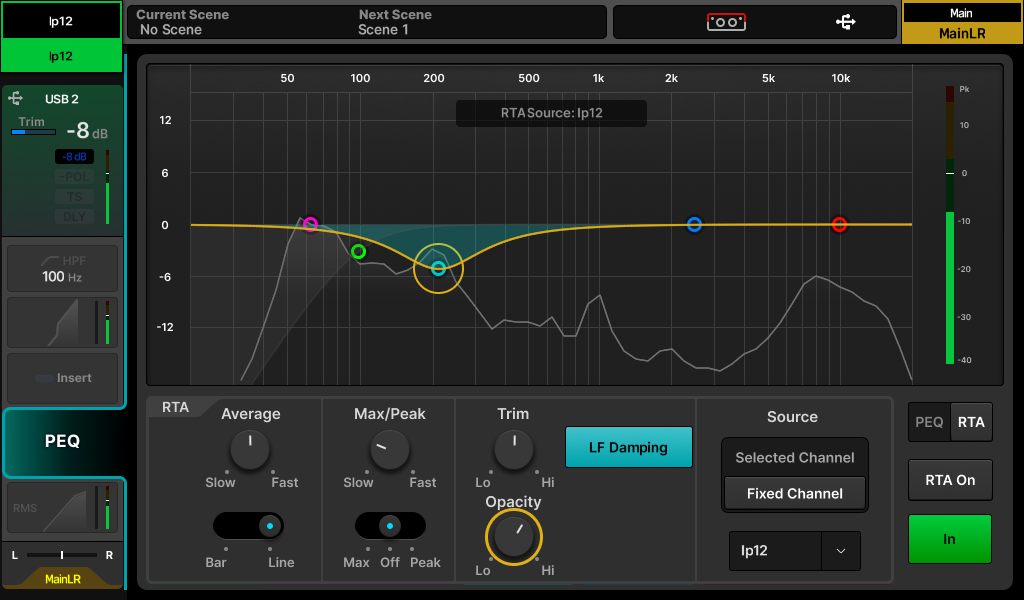

I misuratori medi per l’RTA PEQ possono essere visualizzati come barre, con il centro di ogni misuratore allineato con la frequenza che rappresenta, o come linea.

• Se la sorgente RTA usa l’opzione ‘Fixed Channel’ ed è diversa dal canale attualmente selezionato, il canale sorgente RTA corrente è mostrato in alto.
• Se l’RTA per un canale diverso è mostrato perché è stato selezionato da un altro dispositivo (ad esempio SQ+MixPad), la sorgente RTA è mostrata in alto.
• Quando si mostrano barre, la frequenza più prominente è mostrata in rosso.
• Le sorgenti stereo mostrano la misurazione per L+R.
• Tocca interruttori o valori per selezionare opzioni o fare regolazioni usando la manopola touchscreen.

Sorgente = Canale Selezionato o Canale Fisso.

Segui questo dispositivo = Quando abilitato, selezionare un canale su questo dispositivo selezionerà anche la sorgente RTA canale

Selezione Canale Fisso = Qualsiasi canale di ingresso o mix.

Trim = Alza o abbassa il livello di misurazione sullo schermo.

Opacità = Regola l’opacità della misurazione RTA

Average Slow to Fast = Regola il numero effettivo di campioni usati dai misuratori medi (barra o linea).

Bar-Line = Mostra più barre o una singola linea.

Max/Peak Slow to Fast = Regola il numero effettivo di campioni usati dagli indicatori max/peak.

Max-Off-Peak = Max mostra il valore più alto tra media o picco, Peak mostra sempre il picco (che potrebbe essere inferiore alla media se Max/Peak si muove più velocemente della media).

LF Damping = Quando abilitato, la risposta è gradualmente smorzata verso la banda di frequenza più bassa, per rappresentare meglio l’energia in uscita LF.

• Tocca il pulsante ‘PEQ’ per tornare alle impostazioni PEQ.

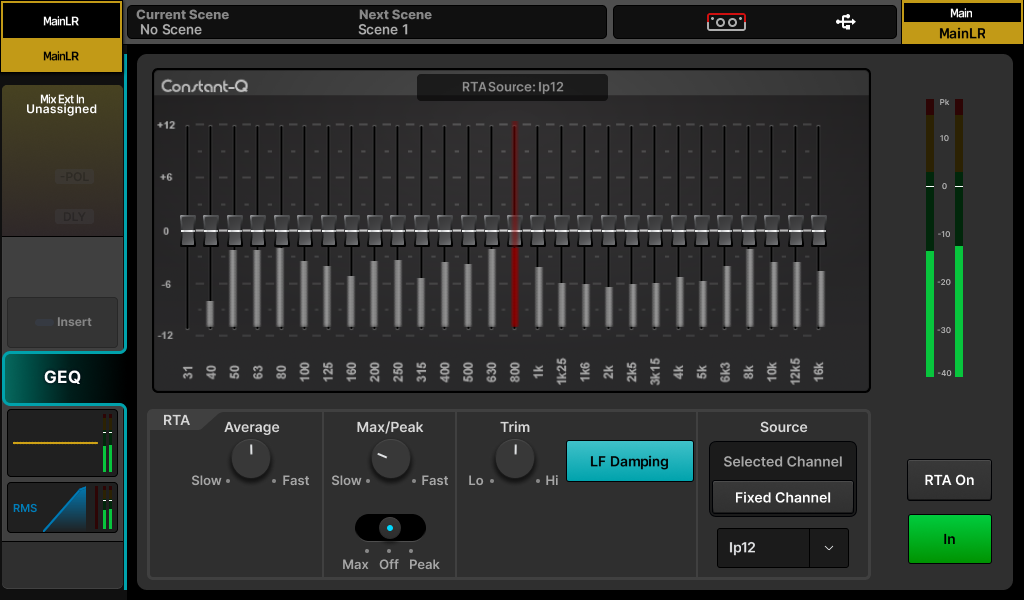

RTA – Schermata GEQ –

L’RTA GEQ a 28 bande utilizza il controllo automatico del guadagno (pre-trim) per mostrare livelli relativi utili delle frequenze per ogni banda dell’EQ Grafico EQ. Per impostazione predefinita, è prelevato dal canale mix selezionato.

• Se l’RTA per un canale diverso è mostrato usando l’opzione ‘Fixed Channel’, la sorgente RTA è mostrata in alto a destra.
• Se l’RTA per un canale diverso è mostrato perché è stato selezionato da SQ+MixPad, la sorgente RTA è mostrata in alto e i misuratori RTA non saranno visibili.
• La frequenza più prominente è mostrata in rosso.
• Le sorgenti stereo mostrano la misurazione per L+R.

Sorgente = Canale Selezionato o Canale Fisso.

Segui questo dispositivo = Quando abilitato, selezionare un canale su questo dispositivo selezionerà anche la sorgente RTA canale

Selezione Canale Fisso = Qualsiasi canale di ingresso o mix.

Trim = Alza o abbassa il livello di misurazione.

Opacità = Regola l’opacità della misurazione RTA

Average Slow to Fast = Regola il numero effettivo di campioni usati dai misuratori medi (barra).

Max/Peak Slow to Fast = Regola il numero effettivo di campioni usati dagli indicatori max/peak.

Max-Off-Peak = Max mostra il valore più alto tra media o picco, Peak mostra sempre il picco (che potrebbe essere inferiore alla media se Max/Peak si muove più velocemente della media).

LF Damping = Quando abilitato, la risposta è gradualmente smorzata verso la banda di frequenza più bassa, per rappresentare meglio l’energia in uscita LF.

RTA – GEQ ‘Fader Flip’ –

Quando in modalità GEQ ‘Fader Flip’, se l’RTA PEQ/GEQ mostra il mix attualmente selezionato (cioè il mix controllato dai fader) allora i Misuratori Cromatici del Canale mostreranno il livello di ogni banda di frequenza sopra il fader che la controlla. La frequenza più prominente è anche mostrata usando i LED Pk.

Se l’RTA PEQ/GEQ mostra un canale diverso da quello selezionato, i Misuratori Cromatici del Canale e i LED Pk non si illumineranno.

Altra Misurazione

• La misurazione dettagliata è mostrata dopo ogni ‘blocco’ di processamento ed è particolarmente utile per verificare il gain staging.
• SQ-Drive la misurazione nella schermata multitraccia mostra il segnale inviato a, o il segnale che ritorna da SQ-Drive, a seconda dello stato (registrazione/riproduzione).

Misurazione Peak e multi-point peak –

Finché un canale di picco è stato assegnato a una striscia canale, c’è sempre visibilità di qualsiasi picco sullo SQ+ per permettere di individuare eventuali picchi potenzialmente distruttivi ovunque nel canale come segue:

• Se un canale sta piccando su una striscia canale in un layer inattivo, il tasto di selezione layer si illuminerà in rosso.
• Con il layer selezionato, il LED rosso di picco (Pk) su ogni striscia canale usa il rilevamento multi-punto per mostrare i picchi ovunque nel percorso di processamento di quel canale.
• Selezionando il canale, i LED rossi di picco (Pk) accanto ai controlli di processamento dedicati (Preamp, PEQ, GEQ, Compressore) si illumineranno quando il segnale raggiunge -3dBFS al misuratore direttamente dopo quel ‘blocco’ di processamento. 0dBFS è il massimo assoluto, quindi il LED Pk indica che il segnale è vicino al clipping digitale in quel punto.
