Quando collegato a un computer tramite USB o TCP/IP, il SQ invia e riceve messaggi di controllo MIDI.
Questi possono essere suddivisi in due insiemi di messaggi bidirezionali. Quelli usati per controllare il SQ e quelli usati per controllare software o apparecchiature esterne.
ⓘ Si prega di fare riferimento al documento separato sul Protocollo SQ MIDI, disponibile su www.allen-heath.com per i dettagli completi su tutta la comunicazione MIDI del SQ.
Canale MIDI e MMC

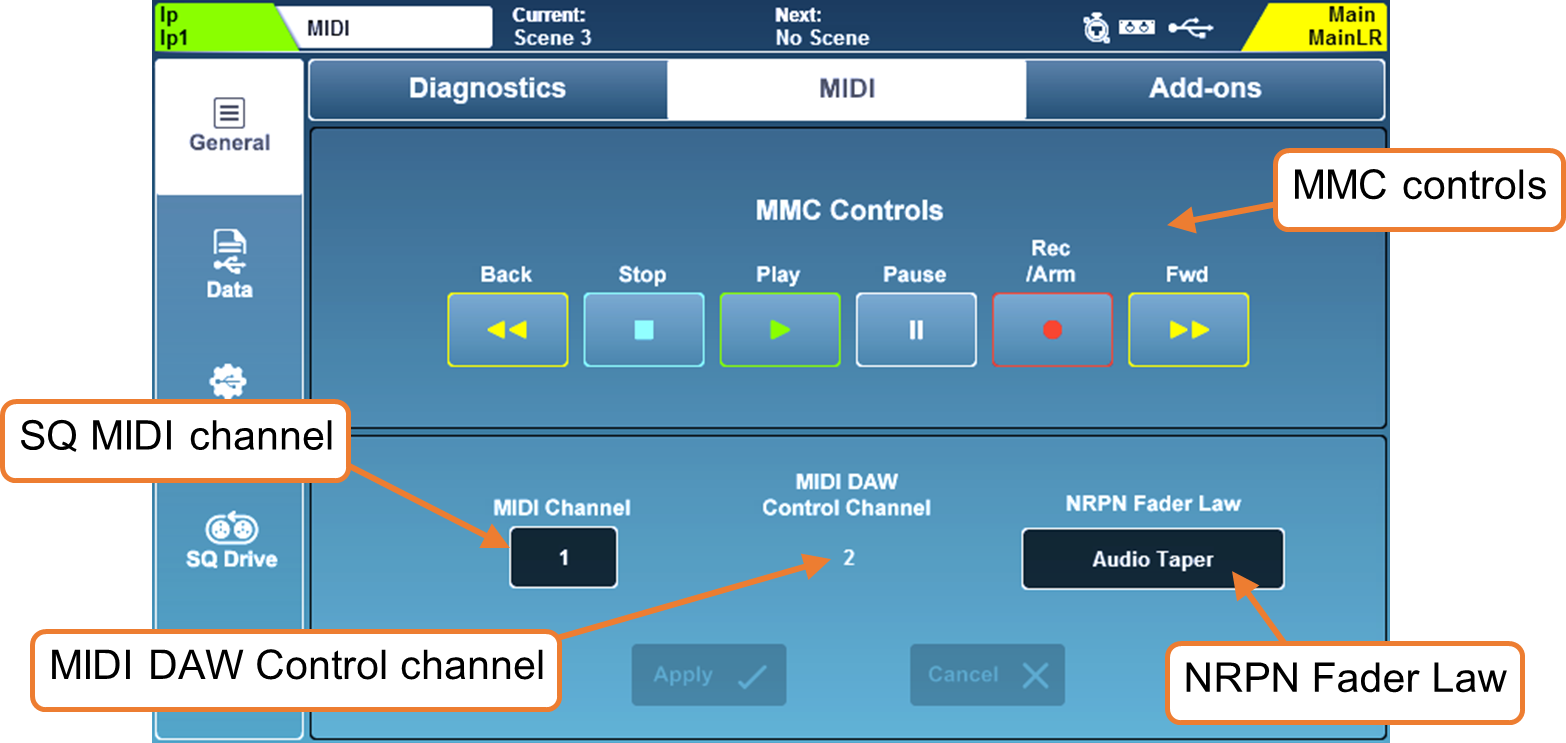

Premere il tasto schermo ‘Utility’, quindi toccare la scheda ‘General’ seguita dalla scheda ‘MIDI’ per visualizzare e regolare l'impostazione del canale MIDI. Questa schermata mostra anche i pulsanti MMC (MIDI Machine Control) per il controllo dei sequencer per computer e dei DAW.
• Toccare il valore ‘MIDI Channel’ e usare la manopola touch per regolare.
• Toccare il valore ‘NRPN Fader Law’ per selezionare la legge del fader usata per il controllo dei livelli del canale SQ, in entrata e in uscita.
Linear Taper = Controllo lineare ad alta risoluzione per automazione
Audio Taper = I fader MIDI esterni corrispondono ai fader SQ
• Toccare i pulsanti ‘Apply’ o ‘Cancel’ per applicare o annullare le modifiche.
ⓘ Il canale usato per il controllo DAW (e quindi per tutte le strisce fader MIDI) è sempre uno in più rispetto al canale MIDI impostato per il resto del SQ. Per usare il canale MIDI 1 come canale di controllo DAW, impostare il canale MIDI principale del SQ su 16.
• Toccare uno qualsiasi dei controlli MMC invia messaggi di trasporto MMC standard a tutti i canali. Questi vengono inoltre tradotti dal driver di controllo DAW in messaggi di trasporto specifici per l'emulazione della superficie di controllo utilizzata.
Strisce Fader MIDI
Il SQ dispone di 32 strisce fader MIDI disponibili che possono essere assegnate ovunque nei livelli delle strisce fader.
Queste trasmettono messaggi MIDI standard via USB e TCP/IP quando vengono premuti i tasti ‘Mute’, ‘Sel’ o ‘PAFL’, o quando si regola il fader della striscia fader. Rispondono anche agli stessi messaggi.
• I messaggi possono essere usati così come sono e ‘imparati’ dal software per il controllo.
• Per impostazione predefinita, questi messaggi vengono trasmessi sul canale MIDI 2.
• Premendo un tasto viene inviato un messaggio note on seguito da note off, mentre muovendo un fader viene inviato un messaggio di cambio continuo.
| Controllo strisce fader SQ MIDI | Messaggio MIDI |
|---|---|
| Tasti Mute da 1 a 32 | Note On/Off 0 (C-1) a 31 (G1) |
| Tasti Sel da 1 a 32 | Note On/Off 32 (G#1) a 63 (Eb4) |
| Tasti PAFL da 1 a 32 | Note On/Off 64 (E4) a 95 (B6) |
| Fader da 1 a 32 | CC 00 a CC 31 |
Controllo DAW
Le strisce fader MIDI possono essere usate con l'applicazione Allen & Heath MIDI Control.
Questa traduce i messaggi dalla striscia MIDI e emula messaggi standard della superficie di controllo per l'uso con un DAW. I nomi dei canali vengono anche inviati dal DAW e applicati alle strisce canale MIDI.
Visitare www.allen-heath.com per scaricare l'ultima versione di Allen & Heath MIDI Control e consultare le istruzioni per l'installazione e la corretta configurazione.
Vale la pena notare che i SoftKeys possono anche essere assegnati per inviare messaggi MMC o messaggi ‘Bank Up’, ‘Bank Down’, e l'uso di questi aggiornerà anche la denominazione delle strisce canale MIDI.
ⓘ Sono utilizzati per l'emulazione della superficie di controllo DAW solo le strisce fader MIDI, i controlli MMC e le assegnazioni specifiche dei SoftKey. Altri controlli fisici (come le manopole EQ) continuano a controllare il canale selezionato nel SQ.
MIDI dai controlli Soft
I Soft Rotaries e i tasti Soft Rotary possono essere usati per trasmettere messaggi MIDI via USB e TCP/IP, inclusi note on/off, CC assoluti, CC relativi, messaggi MMC e di cambio programma.
Questo permette di usarli per controllare apparecchiature o software esterni.
ⓘ Vedere la sezione SoftKeys/SoftRotaries per i dettagli.
