Metering

PAFL LED Meter

I 12 segmenti LED di misurazione sulla superficie dello SQ, a destra del touchscreen, mostrano la misurazione del livello per il bus PAFL, quindi mostreranno sempre la misurazione di ciò che viene inviato all'uscita cuffie.

Per impostazione predefinita, senza tasti PAFL attivi, questo mostra il livello del mix principale LR.

ⓘ L'indicatore LED PAFL sotto i 12 segmenti LED si illumina quando un tasto o pulsante di instradamento PAFL è attivo in qualsiasi punto del mixer.

Input/FX/Mix/USB Meters

Le prime quattro schede nella schermata ‘Meters’ mostrano ‘Input Meters’, ‘FX Meters’, ‘Mix Meters’ e ‘USB Meters’.

• I principali meter colorati mostrano livelli da -40dB a +10dB.

• I meter di riduzione del guadagno mostrano la riduzione del livello da 0dB a -30dB, sono rossi/rosso acceso quando il compressore è attivato e grigi/bianco quando è disattivato.

• Gli indicatori di gate attivo sono rossi/rosso acceso quando il gate è attivato e grigi/bianco quando il gate è disattivato.

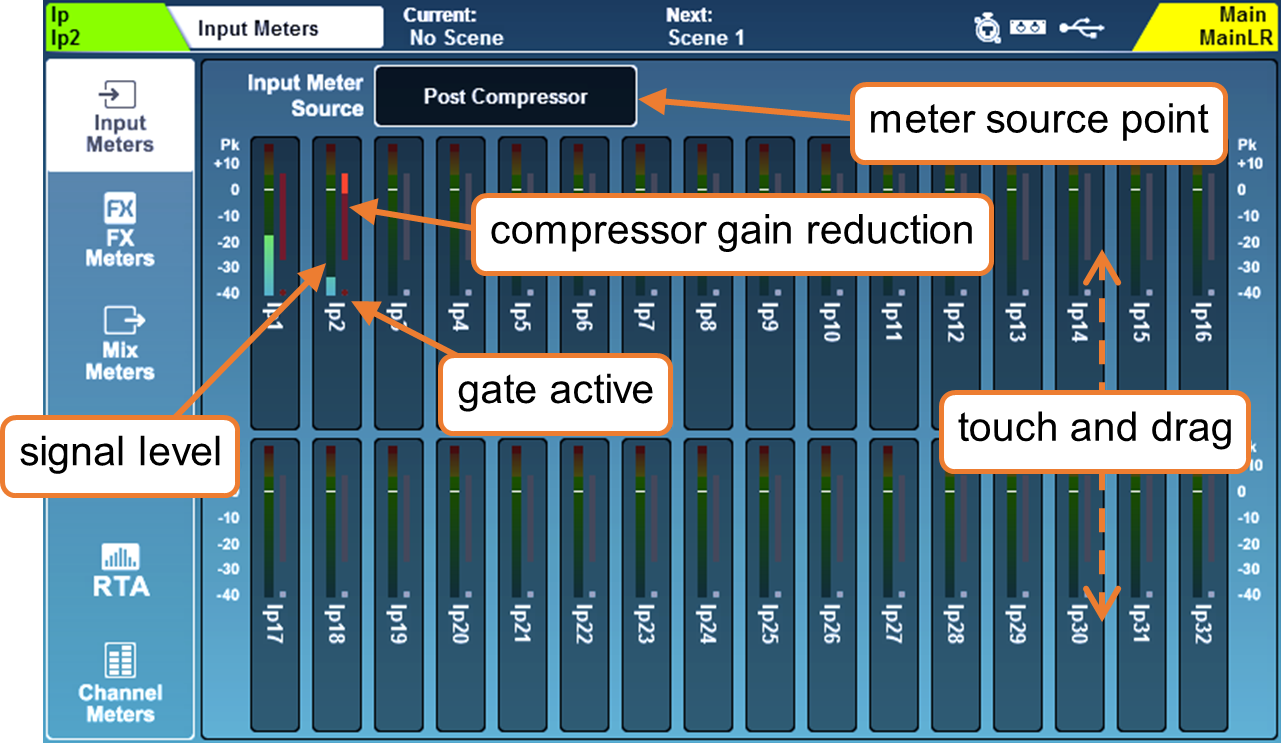

Input Meters –

Toccare e trascinare su e giù per visualizzare tutti i canali nella schermata Input Meters.

Toccare la sorgente del Input Meter per scegliere il punto di misurazione per tutti i canali di ingresso.

Post Preamp = il meter è prelevato direttamente dopo il preamplificatore.

Post EQ = il meter è prelevato direttamente dopo il PEQ.

Post Compressor = il meter è prelevato direttamente dopo il compressore.

Post Delay/AMM = il meter è prelevato dopo tutto il processamento.

ⓘ Si noti che le impostazioni della sorgente del meter influenzano anche la misurazione cromatica dei canali.

FX Meters –

Include i bus dedicati di invio FX e i canali stereo di ritorno FX.

Mix Meters –

Toccare la sorgente del Mix Meter per scegliere il punto di misurazione per i canali mix.

Post Bus + Ext In = il meter è prelevato dopo che tutti i canali sono stati sommati, inclusa l'entrata esterna del mix.

Post GEQ = il meter è prelevato direttamente dopo il GEQ.

Post PEQ = il meter è prelevato direttamente dopo il PEQ.

Post Compressor = il meter è prelevato direttamente dopo il compressore.

Post Delay/Fader = il meter è prelevato dopo tutto il processamento e il fader.

ⓘ Si noti che le impostazioni della sorgente del meter influenzano anche la misurazione cromatica dei canali.

USB Meters –

• ‘USB Inputs’ mostrano i livelli sul flusso USB in ingresso allo SQ, e li etichettano con il numero di canale o presa più alto a cui sono stati instradati.

• ‘USB Inputs’ mostrano o i meter provenienti da USB-B (SQ-Drive non in uso per la riproduzione) o quelli da SQ-Drive (SQ-Drive è in uso per la riproduzione).

• ‘USB Outputs’ mostra il livello e la sorgente dei segnali inviati a USB e SQ-Drive.

ⓘ I meter USB mostrano sempre il massimo di 32 canali di ingressi e uscite ma solo i primi 16 si applicano per SQ-Drive quando il sample rate USB è impostato a 96kHz.

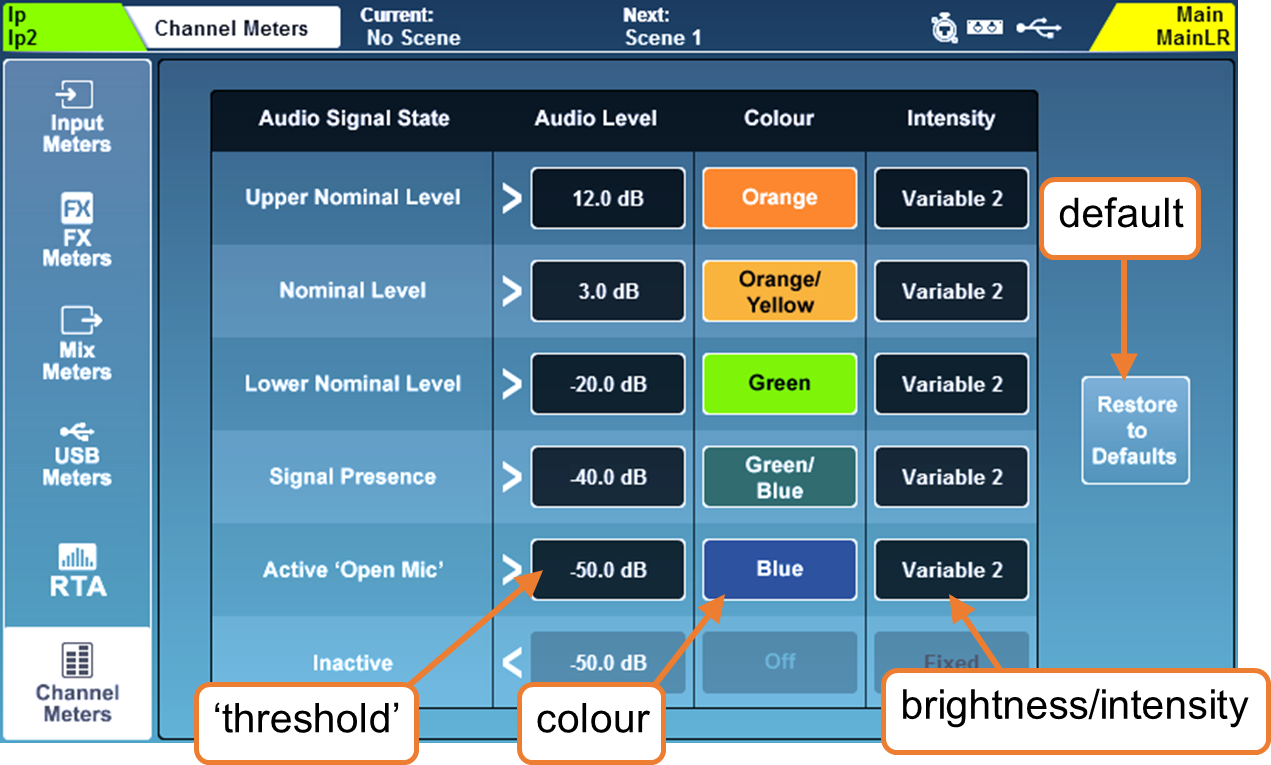

Misurazione Cromatica dei Canali

La misurazione cromatica dei canali visualizza le informazioni di un meter ad alta risoluzione nello spazio di un singolo LED. Può rappresentare una gamma di livelli molto più ampia rispetto a un meter tradizionale e il comportamento è personalizzabile nella scheda ‘Channel Meters’.

ⓘ La sorgente del meter cromatico del canale corrisponde al punto di sorgente del meter selezionato per Input e Mix Meters.

• Toccare un valore ‘Audio Level’ e regolare usando la rotella del touchscreen.

ⓘ I valori ‘Audio Level’ sono vincolati dall'impostazione di livello degli stati sopra e sotto.

• Toccare un colore per uno ‘Audio Signal State’ e usare la rotella del touchscreen per regolare il/i colore/i per questa gamma di livelli.

Colori = Bianco, Rosso, Arancione, Arancione/Giallo, Giallo, Verde, Verde/Blu, Blu, Blu/Rosso, Spento.

• Toccare il valore ‘Intensity’ per scegliere il comportamento dei meter.

Fisso = il meter passa istantaneamente tra gli stati.

Variabile 1 = il meter cambia vicino ai punti estremi della sua gamma.

Variabile 2 = il meter cambia su tutta la gamma.

• Toccare il pulsante ‘Restore to Defaults’ per ripristinare le impostazioni:

RTA

Ci sono due analizzatori in tempo reale nello SQ. Uno è mostrato nella schermata Meters (l’‘RTA dei Meters’) e l’altro può essere visualizzato nelle schermate di processamento PEQ o GEQ e/o mostrato usando la misurazione cromatica dei canali quando in modalità GEQ ‘Fader Flip’ (l’‘RTA del Canale’).

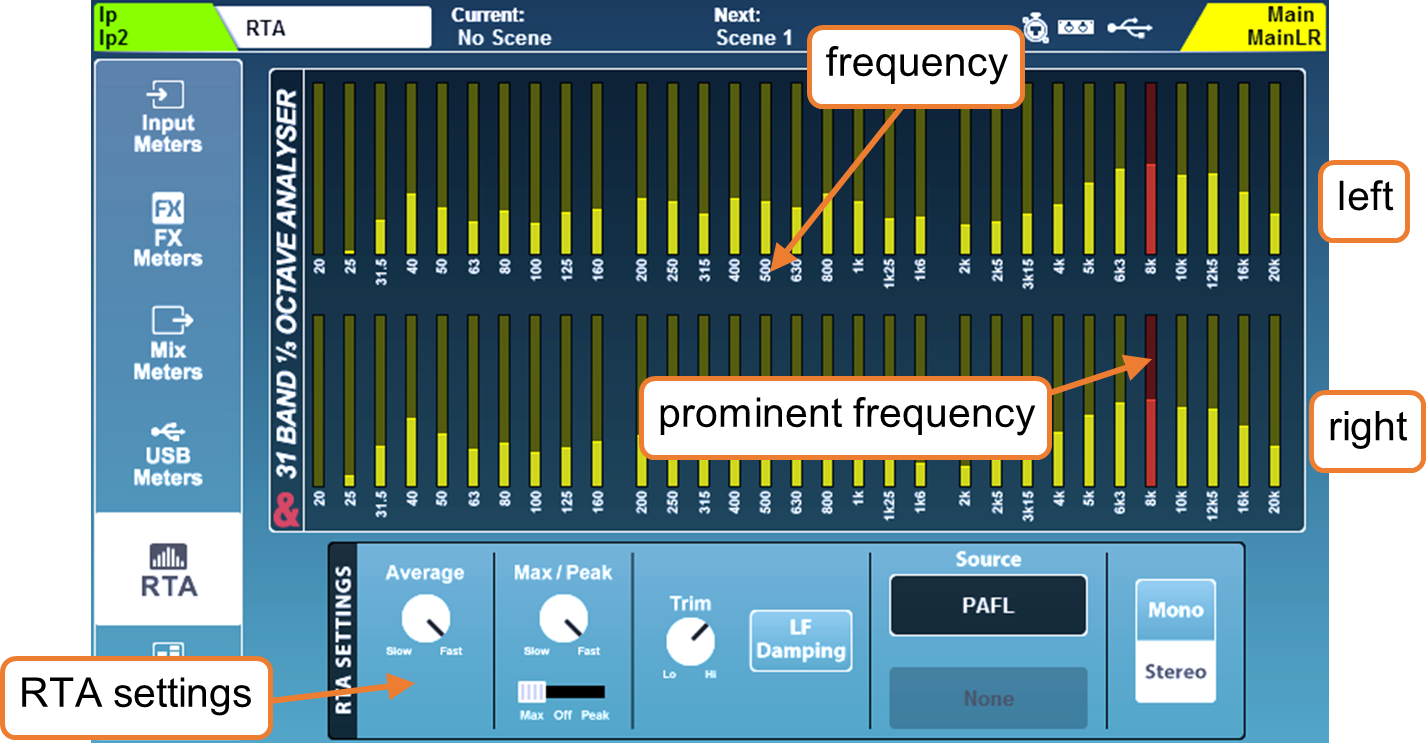

RTA – Schermata Meters –

Per impostazione predefinita, la sorgente RTA della schermata Meters ‘RTA Source’ è impostata su ‘PAFL’ per corrispondere a ciò che viene inviato all’uscita cuffie e al meter LED a 12 segmenti. La sorgente può anche essere commutata su un canale fisso specifico se desiderato.

• La frequenza più prominente è mostrata in rosso.

• La modalità mono mostra L+R.

• Toccare interruttori o valori per selezionare opzioni o fare regolazioni usando la rotella del touchscreen.

Sorgente = PAFL o Canale Fisso.

Canale Fisso = Qualsiasi canale di ingresso o mix.

Mono/Stereo = Stereo 31 bande 1/3^rd ottava o Mono 61 bande 1/6^th ottava.

Trim = Alza o abbassa il livello del meter.

Average Slow to Fast = Regola il numero effettivo di campioni usati dai meter medi (barre).

Max/Peak Slow to Fast = Regola il numero effettivo di campioni usati dagli indicatori max/peak.

Max-Off-Peak = Max mostra il valore più alto tra media o picco, Peak mostra sempre il picco (che può essere inferiore ai meter medi).

LF Damping = Quando abilitato, la risposta è gradualmente attenuata verso la banda di frequenza più bassa, per rappresentare meglio l’energia in uscita LF.

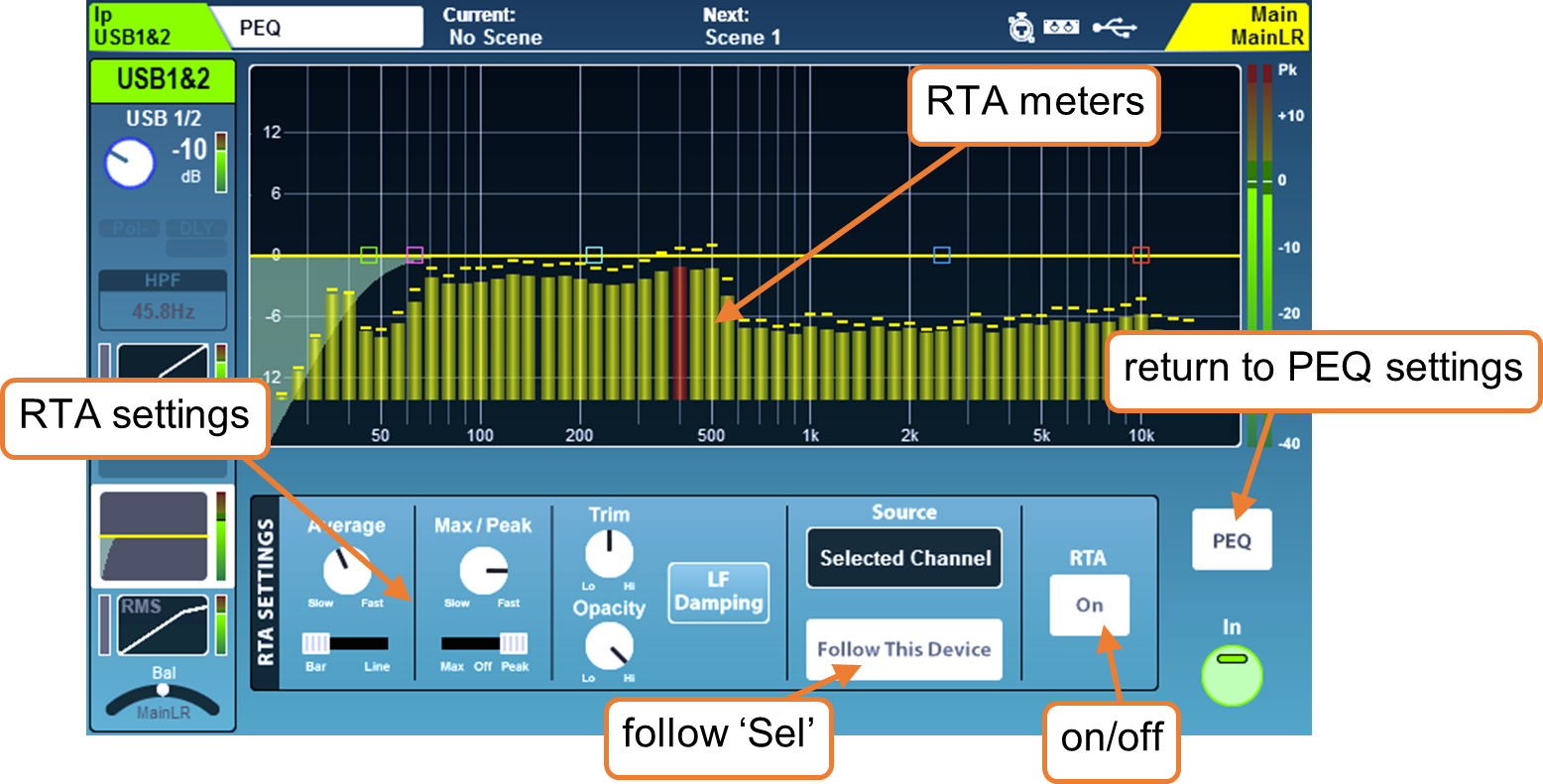

RTA – Schermata PEQ –

L’RTA PEQ a 61 bande usa il controllo automatico del guadagno (pre-trim) per mostrare livelli relativi utili delle frequenze sul grafico PEQ. Per impostazione predefinita, è prelevato dal canale selezionato ed è mostrato su tutti i canali di ingresso e mix.

I meter medi per l’RTA PEQ possono essere visualizzati come barre, con il centro di ogni meter allineato alla frequenza che rappresenta, o come linea.

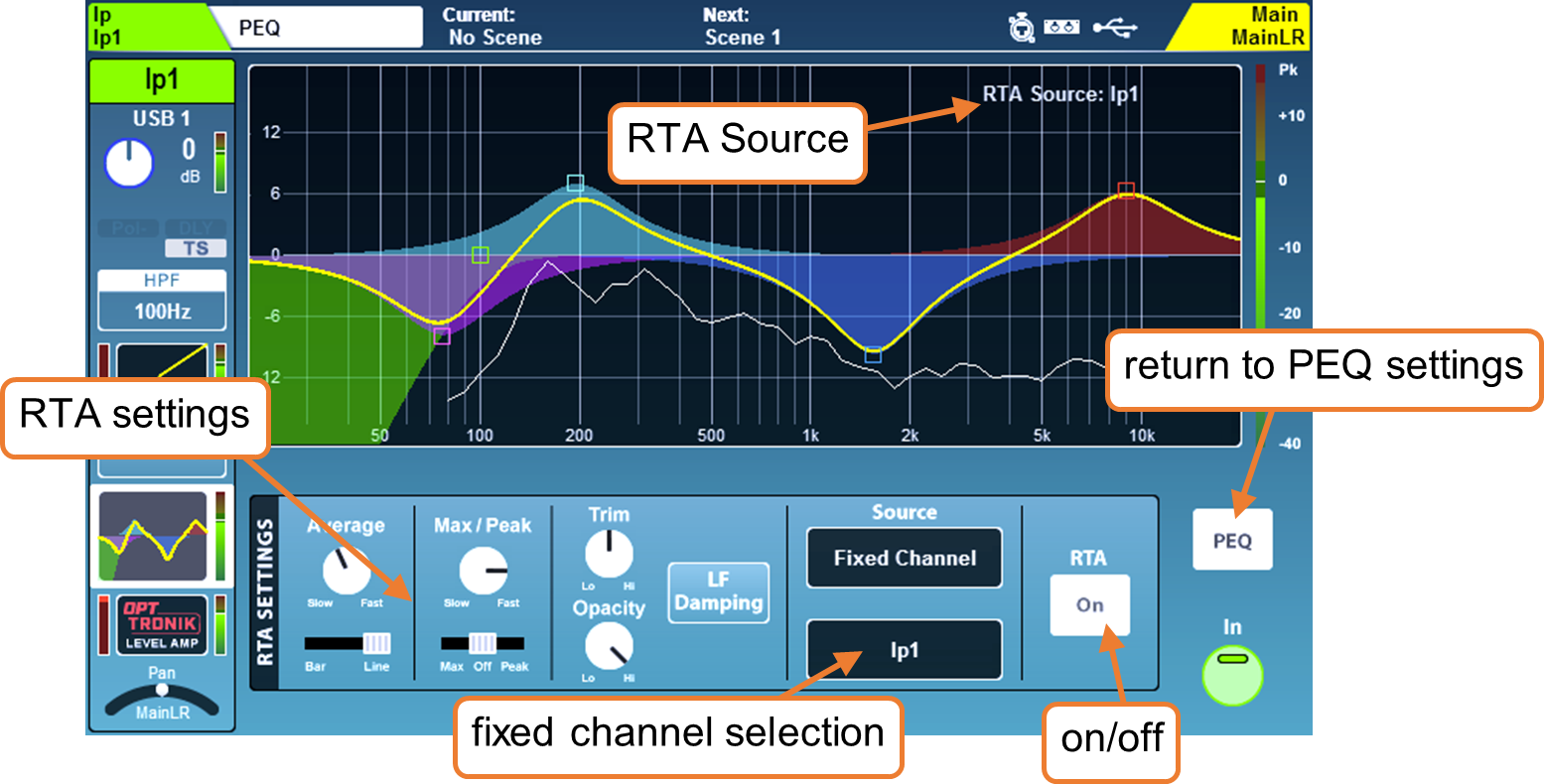

• Se la sorgente RTA usa l’opzione ‘Canale Fisso’ ed è diversa dal canale attualmente selezionato, il canale sorgente RTA è mostrato in alto a destra.

• Se l’RTA di un canale diverso è mostrato perché è stato selezionato da un altro dispositivo (es. SQ-MixPad), la sorgente RTA è mostrata in alto a destra con un prefisso ‘!’ e i meter RTA saranno grigi.

• Quando si visualizzano barre, la frequenza più prominente è mostrata in rosso.

• Le sorgenti stereo mostrano la misurazione per L+R.

• Toccare interruttori o valori per selezionare opzioni o fare regolazioni usando la rotella del touchscreen.

Sorgente = Canale selezionato o Canale fisso.

Segui questo dispositivo = Quando abilitato, selezionare un canale su questo dispositivo selezionerà anche la sorgente RTA del canale

Selezione canale fisso = Qualsiasi canale di ingresso o mix.

Trim = Alza o abbassa il livello del meter.

Opacità = Regola l’opacità della misurazione RTA

Average Slow to Fast = Regola il numero effettivo di campioni usati dai meter medi (barre o linea).

Bar-Line = Visualizza barre multiple o una singola linea.

Max/Peak Slow to Fast = Regola il numero effettivo di campioni usati dagli indicatori max/peak.

Max-Off-Peak = Max mostra il valore più alto tra media o picco, Peak mostra sempre il picco (che può essere inferiore ai meter medi).

LF Damping = Quando abilitato, la risposta è gradualmente attenuata verso la banda di frequenza più bassa, per rappresentare meglio l’energia in uscita LF.

• Toccare il pulsante ‘PEQ’ per tornare alle impostazioni PEQ.

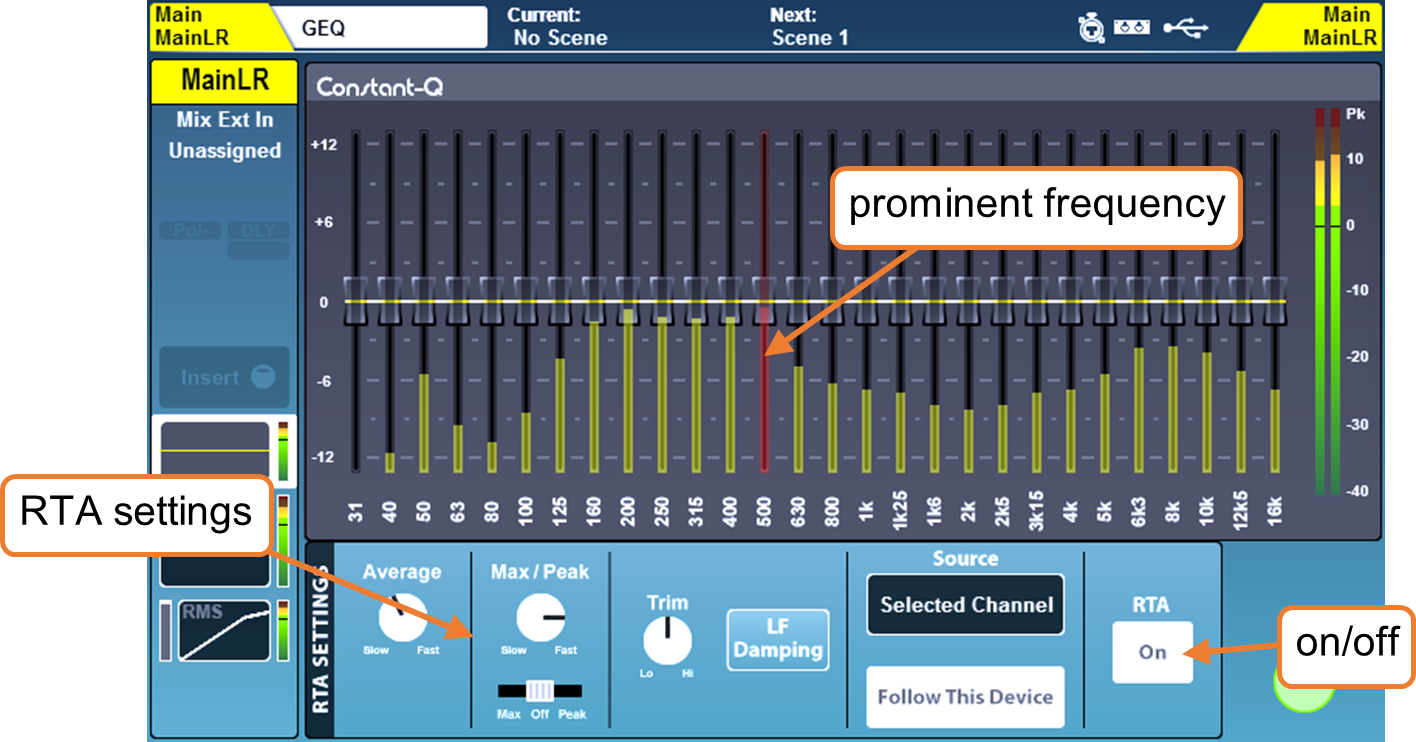

RTA – Schermata GEQ –

L’RTA GEQ a 28 bande usa il controllo automatico del guadagno (pre-trim) per mostrare livelli relativi utili delle frequenze per ogni banda dell’equalizzatore grafico EQ. Per impostazione predefinita, è prelevato dal canale mix selezionato.

• Se l’RTA per un canale diverso è mostrato tramite l’opzione ‘Canale Fisso’, la sorgente RTA è mostrata in alto a destra.

• Se l’RTA per un canale diverso è mostrato perché è stato selezionato da SQ-MixPad, la sorgente RTA è mostrata in alto a destra con prefisso ‘!’ e i meter RTA non saranno visibili.

• La frequenza più prominente è mostrata in rosso.

• Le sorgenti stereo mostrano la misurazione per L+R.

Sorgente = Canale selezionato o Canale fisso.

Segui questo dispositivo = Quando abilitato, selezionare un canale su questo dispositivo selezionerà anche la sorgente RTA del canale

Selezione canale fisso = Qualsiasi canale di ingresso o mix.

Trim = Alza o abbassa il livello del meter.

Opacità = Regola l’opacità della misurazione RTA

Average Slow to Fast = Regola il numero effettivo di campioni usati dai meter medi (barre).

Max/Peak Slow to Fast = Regola il numero effettivo di campioni usati dagli indicatori max/peak.

Max-Off-Peak = Max mostra il valore più alto tra media o picco, Peak mostra sempre il picco (che può essere inferiore ai meter medi).

LF Damping = Quando abilitato, la risposta è gradualmente attenuata verso la banda di frequenza più bassa, per rappresentare meglio l’energia in uscita LF.

RTA – GEQ ‘Fader Flip’ –

Quando in modalità GEQ ‘Fader Flip’, se l’RTA PEQ/GEQ mostra il mix attualmente selezionato (cioè il mix controllato dai fader) allora i meter cromatici dei canali mostreranno il livello di ogni banda di frequenza sopra il fader che la controlla. La frequenza più prominente è anche mostrata usando i LED Pk.

Se l’RTA PEQ/GEQ mostra un canale diverso da quello selezionato, i meter cromatici dei canali e i LED Pk non si illumineranno.

Altri Metering

• La misurazione dettagliata è mostrata dopo ogni ‘blocco’ di processamento ed è particolarmente utile per verificare il guadagno.

• La misurazione di SQ-Drive nella schermata multitraccia mostra o il segnale inviato a, o il segnale che ritorna da SQ-Drive, a seconda dello stato (registrazione/riproduzione).

Peak e misurazione peak multi-punto –

Finché un canale di picco è assegnato a una striscia canale, è sempre visibile qualsiasi picco sulla superficie dello SQ per permettere di individuare picchi potenzialmente distruttivi in qualsiasi punto del percorso di un canale come segue:

• Se un canale ha un picco su una striscia canale in un layer inattivo, il tasto di selezione layer si illuminerà di rosso.

• Con il layer selezionato, il LED rosso di picco (Pk) su ogni striscia canale usa il rilevamento multi-punto per mostrare picchi ovunque nel percorso di processamento di quel canale.

• Selezionando il canale, i LED rossi di picco (Pk) accanto ai controlli di processamento dedicati (Preamp, PEQ, GEQ, Compressore) si illumineranno quando il segnale raggiunge -3dBFS al meter direttamente dopo quel ‘blocco’ di processamento. 0dBFS è il massimo assoluto, quindi il LED Pk indica che il segnale è vicino al clipping digitale in quel punto.
