Elaborazione
Premere qualsiasi tasto ‘Sel’ per selezionare un canale. I controlli fisici e i tasti intorno al touchscreen si illumineranno per indicare che sono attivi e possono essere utilizzati per regolare i parametri del canale selezionato.

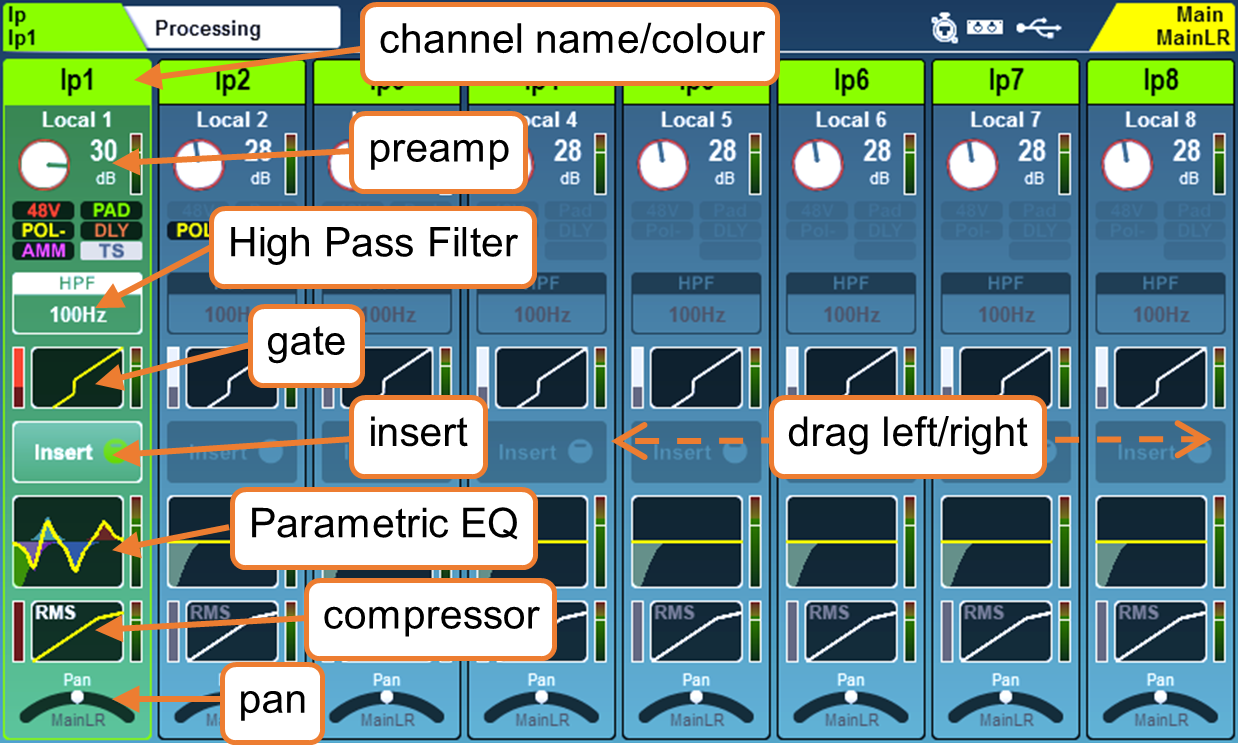

Premere il tasto schermo ‘Processing’ per visualizzare la vista a ‘banca’ dell’elaborazione.
Questo fornisce una panoramica dell’elaborazione per un massimo di 8 canali contemporaneamente, con il canale selezionato evidenziato. La vista cambierà automaticamente se viene selezionato un canale fuori vista, anche se è possibile toccare e trascinare per vedere tutti i canali nel livello corrente.
Il canale mix attualmente selezionato viene mostrato all’estrema destra.
• Toccare il nome di un canale per rinominarlo e cambiare il colore del canale.
• Toccare ‘Apply’ per impostare il nome e il colore (verranno poi visualizzati sullo schermo e sul display LCD del canale).
ⓘ La tastiera rimane sullo schermo quando vengono premuti altri tasti ‘Sel’, per velocizzare la denominazione di più canali.
• Toccare qualsiasi ‘blocco’ di elaborazione per visualizzarlo e regolarlo in dettaglio. La panoramica per il canale selezionato continuerà a essere mostrata a sinistra dello schermo. Selezionare un altro canale dello stesso tipo permetterà di regolare gli stessi parametri sul canale appena selezionato.
• Toccare il blocco attivo o premere il tasto ‘Processing’ per tornare alla vista a banca.
• L’ordine dell’elaborazione del segnale audio è mostrato dall’alto verso il basso.
ⓘ I canali DCA mostrano una lista di fino a 28 ‘membri’. Se ci sono più membri, apparirà ‘…’ in fondo alla lista.

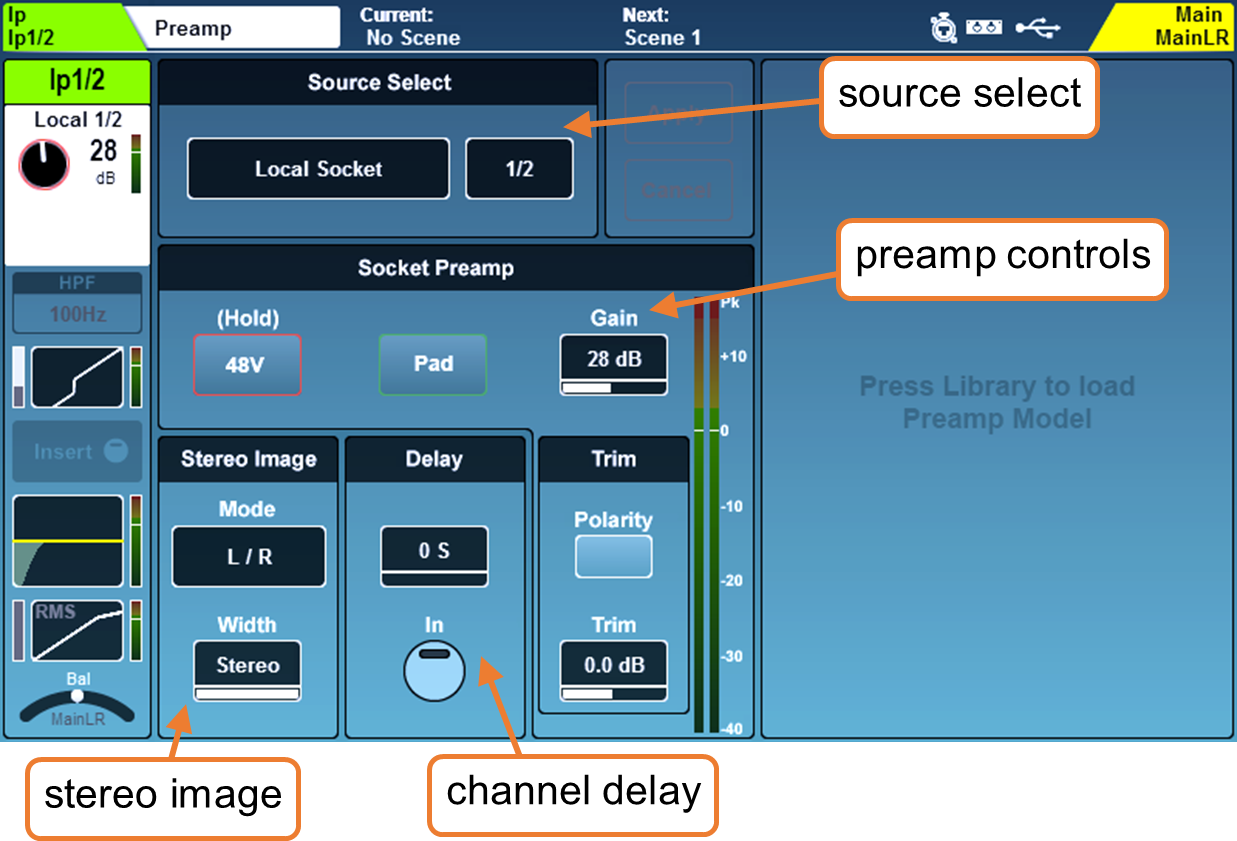

Preamp (Canali di Ingresso)
Selezione Sorgente –
• Toccare il tipo di sorgente per selezionare da una lista di sorgenti.
Non assegnato = Il canale non ha sorgente.
Socket Locale = Una presa sul retro dello SQ.
Presa SLink = Un dispositivo connesso alla porta SLink (unità AR, AB, DX, GX o un’altra console).
Porta USB = Può essere SQ-Drive o USB-B (a seconda di quale è in uso).
Porta IO = Scheda opzionale SQ.
Generatore di Segnale = Il generatore di segnale integrato.
• Toccare il numero della presa e usare il selettore rotativo del touchscreen per scorrere tra tutte le prese disponibili.
Presa Preamp –
Quando la sorgente è impostata su una presa con preamplificatore, i parametri ‘48V’, ‘Pad’ e ‘Gain’ diventano disponibili. Questi sono controlli digitali per il preamplificatore remoto e non fanno parte dell’elaborazione del canale.
ⓘ Quando si utilizzano espansori Dante, la presa dell’espansore deve essere patchata alla scheda opzionale Dante, che a sua volta è patchata a un canale SQ dalle prese della porta IO.
ⓘ Il controllo della presa è disponibile anche nella schermata I/O.
• Tenere premuto il pulsante ‘48V’ per attivare o disattivare l’alimentazione phantom (il canale verrà automaticamente silenziato per un certo periodo dopo l’attivazione).
• Toccare il pulsante ‘Pad’ per inserire o escludere il pad da -20dB.
• Selezionare i parametri ‘Gain’ o ‘Trim’ per regolarli usando il selettore rotativo del touchscreen.
Gain = 0dB a +60dB
Trim = -24dB a +24dB
ⓘ Gain è per ingressi analogici controllati digitalmente, come prese locali o espansori. Trim è una regolazione puramente digitale, per segnali digitali o di linea ed è parte dell’elaborazione del canale.
• Toccare il pulsante ‘Pol’ per invertire la polarità del canale di ingresso.
Delay – Nell’ordine di elaborazione, il delay del canale si trova dopo il compressore. È presentato nella schermata del preamplificatore poiché solitamente viene impostato insieme ad altri parametri di ‘configurazione’ come il gain, che non vengono regolati durante il missaggio.
• Selezionare il valore da regolare usando il selettore rotativo del touchscreen.
Delay canale ingresso = 0,00 ms a 341,00 ms
O 0,00 m a 121,23 m (-20°C a +40°C)
O 0,00 ft a 397,76 ft (-4°F a +104°F)
O 0S a 32736S
ⓘ Le unità di misura del delay sono scelte nella schermata delle Preferenze Surface.
• Toccare il pulsante ‘In’ per inserire o escludere il delay.
Immagine Stereo – Questa sezione è visibile solo quando è selezionato un canale di ingresso stereo. Toccare la modalità per selezionare tra le seguenti opzioni:
L/R = standard sinistra/destra.
R/L = invertito sinistra/destra.
L-Pol/R = standard sinistra/destra con polarità invertita a sinistra.
R-Pol/L = invertito sinistra/destra con polarità invertita a destra.
Mono = sinistra e destra inviate a entrambi i canali.
L/L = sinistra inviata a entrambi i canali.
R/R = destra inviata a entrambi i canali.
M/S = per decodificare un array mid/side (uscite M+S/M-S).
ⓘ Per l’uso normale M/S, il segnale/microfono mid dovrebbe essere patchato al canale dispari e il segnale/microfono side al canale pari.
Il controllo della larghezza può essere regolato in incrementi dell’1% da Mono (0%) a Stereo (100%).

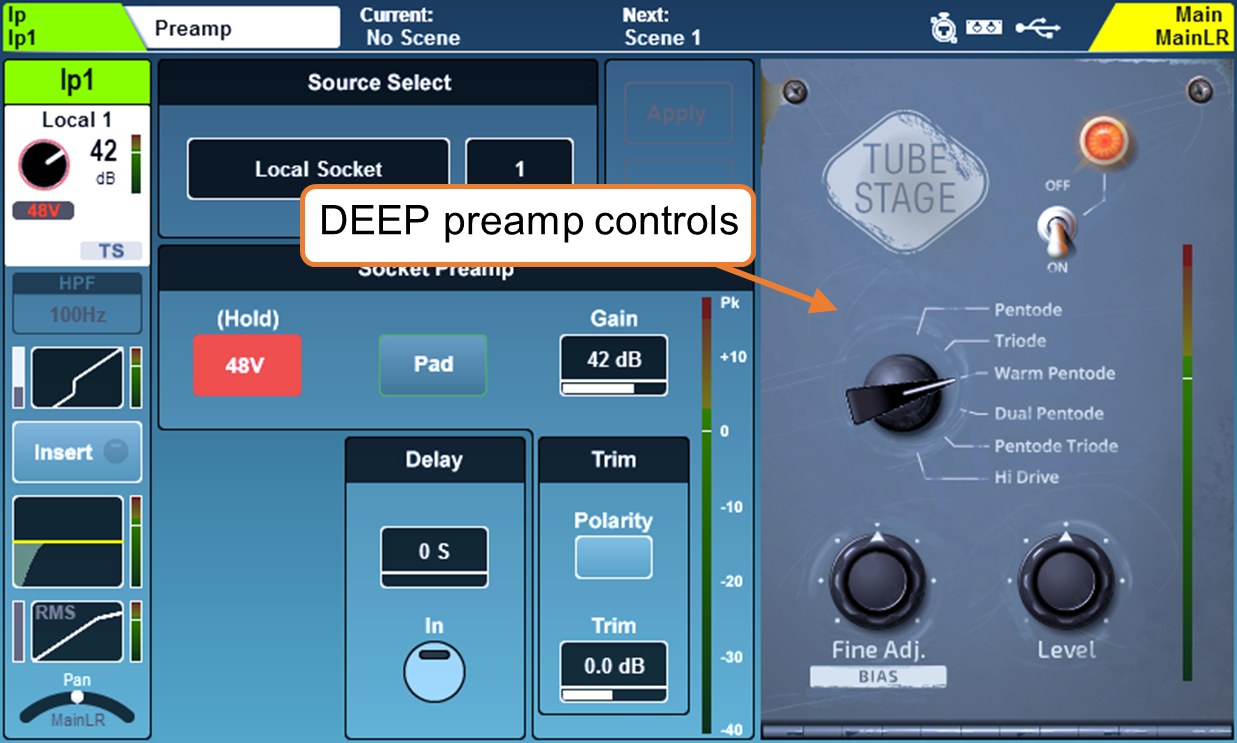

DEEP Preamp –
I preamplificatori nello SQ stesso e quelli nelle unità remote Audio Unit sono precisi e trasparenti, con transienti veloci e bassa distorsione armonica totale (THD). Tuttavia, ci sono situazioni in cui possono essere desiderabili caratteristiche alternative. Usare un modello di preamplificatore DEEP permette di aggiungere queste caratteristiche, con controllo completo e senza limitazioni o problemi di affidabilità associati a apparecchiature esoteriche.

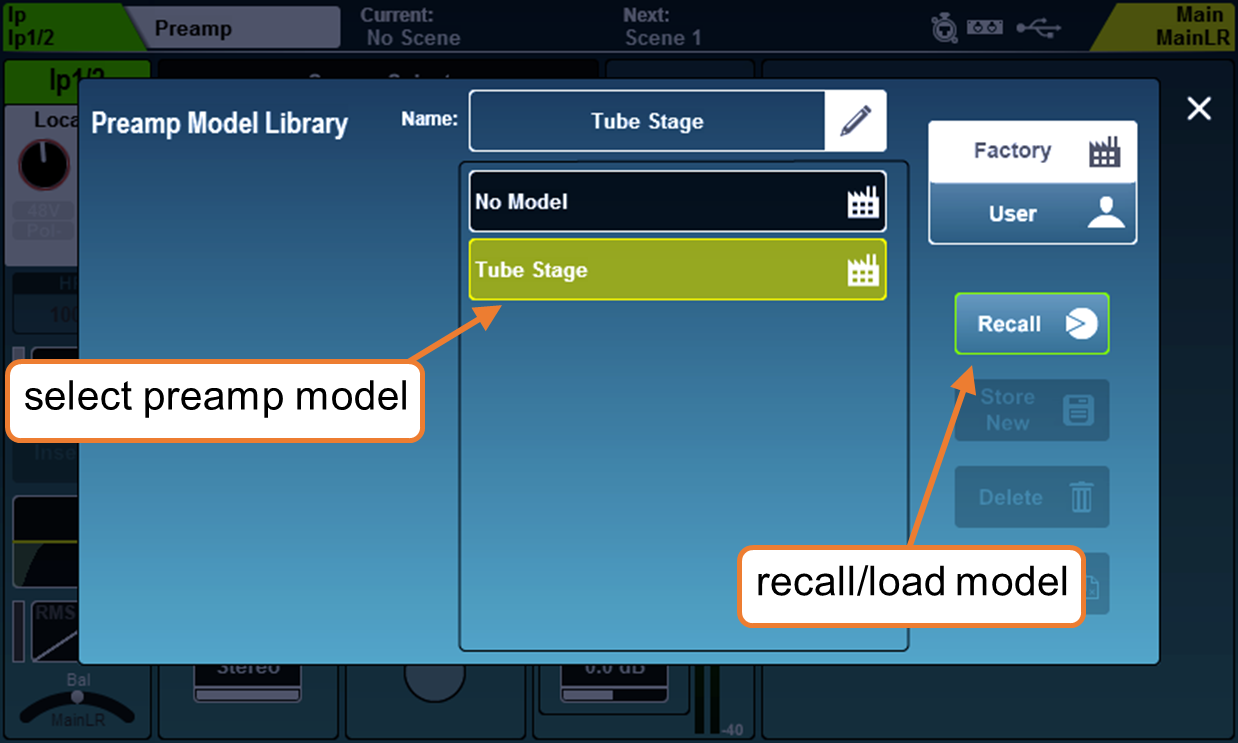

• Quando si è nella schermata ‘Preamp’ del canale, premere il tasto ‘Library’ per mostrare la lista dei modelli di preamplificatore.
• Selezionare un preset di preamplificatore, quindi premere il pulsante ‘Recall’ per caricarlo.
• Toccare ‘On/Off’ per attivare o disattivare il modello di preamplificatore.
• Toccare qualsiasi parametro sullo schermo e regolarlo usando il selettore rotativo del touchscreen.

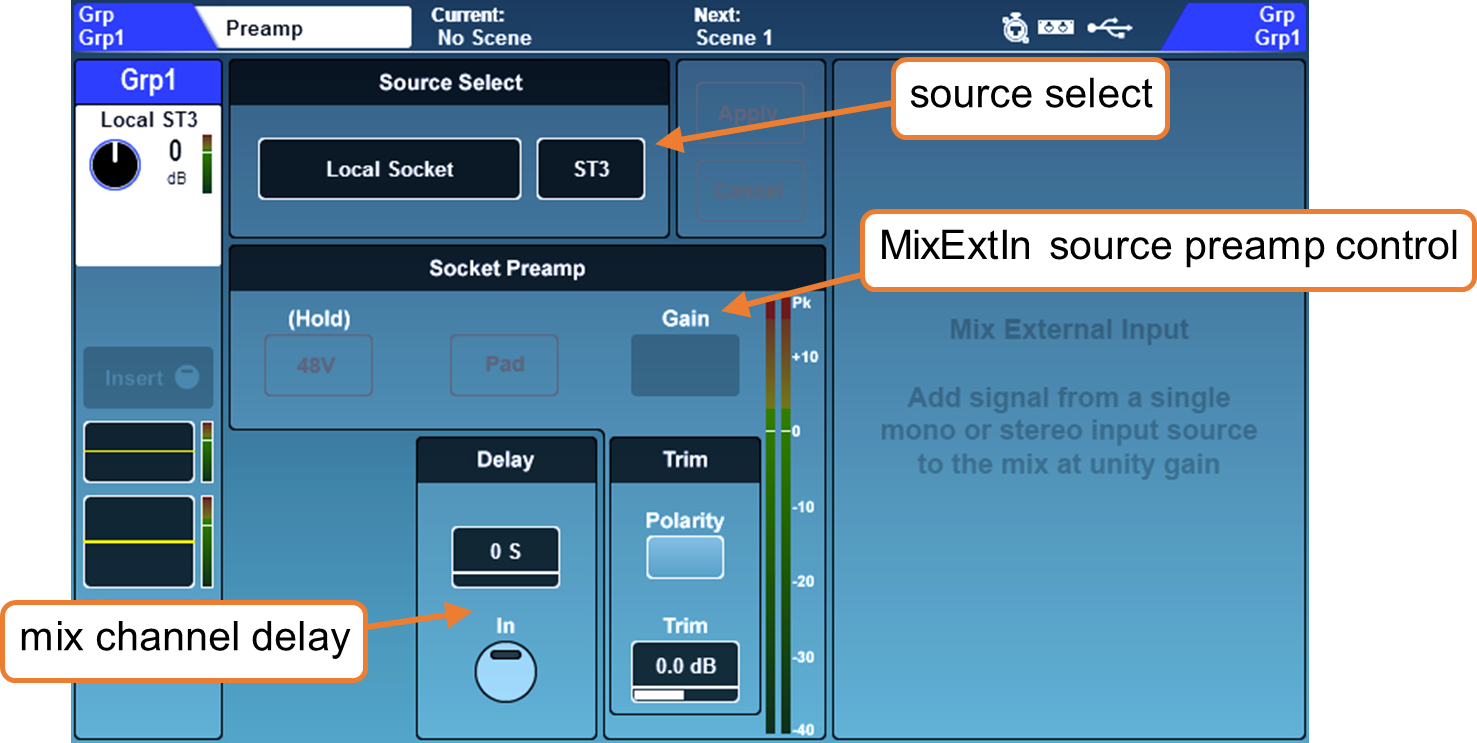

Preamp (Canali Mix)
Mix External In –
Un ‘Mix Ext In’ può essere usato con qualsiasi canale mix. Questo instrada l’audio direttamente da una sorgente al mix senza elaborazione, routing o controllo del livello. È comunemente usato per aggiungere un segnale pre-elaborato a un mix, come da un sub mixer o da una traccia click.
ⓘ I mix mono permettono ingressi esterni mono e i mix stereo ingressi esterni stereo.
Ad eccezione del delay del canale, tutti i parametri nella sezione preamplificatore dell’elaborazione mix riguardano il controllo dell’ingresso esterno mix, inclusi Selezione Sorgente, Presa Preamp (disponibile quando una presa con preamplificatore è selezionata come sorgente) e Trim. Fare riferimento a Preamp (canali di ingresso) per ulteriori informazioni.
ⓘ Si noti che l’interruttore ‘Polarità’ e il controllo Trim influenzano la polarità e il trim dell’‘Mix Ext In’ assegnato, e non l’uscita del canale mix. La polarità dell’uscita può essere commutata tramite il controllo della presa di uscita nella schermata IO.
Delay (ritardo uscita canale mix) –
Nell’ordine di elaborazione del segnale, questo delay si trova alla fine del canale mix, dopo il compressore.
• Selezionare il valore da regolare usando il selettore rotativo del touchscreen.
Delay canale mix = 0,00 ms a 682,00 ms
O 0,00 m a 242,47 m (-20°C a +40°C)
O 0,00 ft a 795,53 ft (-4°F a +104°F)
O 0 S a 65472 S
• Toccare il pulsante ‘In’ per inserire o escludere il delay.
ⓘ Le unità di misura del delay sono scelte nella schermata delle Preferenze Surface.
HPF (Canali di Ingresso)

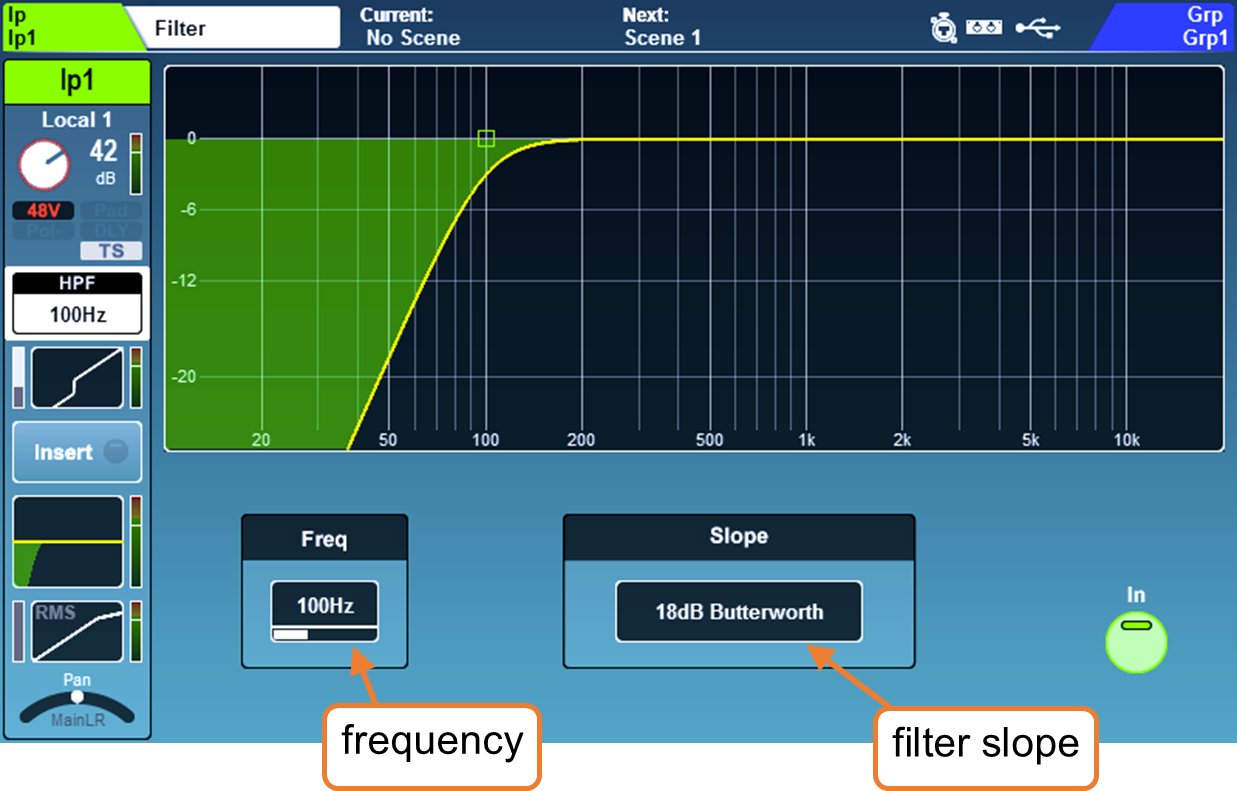

HPF –
Un filtro passa-alto (HPF) è disponibile su ogni canale di ingresso e presenta pendenza e frequenza regolabili.
• Attivare o disattivare usando il pulsante sullo schermo o il tasto dedicato HPF ‘In’.
• Toccare il valore della Frequenza HPF per selezionarlo, quindi regolarlo usando il selettore rotativo del touchscreen, oppure usare il selettore rotativo dedicato HPF ‘Freq’ per influenzare il canale di ingresso selezionato.
• Toccare il valore attuale di ‘Slope’ per selezionare tra diverse pendenze del filtro.
Frequenza HPF = 20Hz a 2kHz
Pendenza = 12dB, 18dB, 24dB (attenuazione per ottava) Butterworth
ⓘ Il HPF è visibile anche nella schermata di elaborazione PEQ per comodità e può essere memorizzato e richiamato con le impostazioni PEQ. Sebbene sia un processo separato in un punto diverso del percorso del segnale, il HPF non contribuisce alla curva di risposta PEQ.

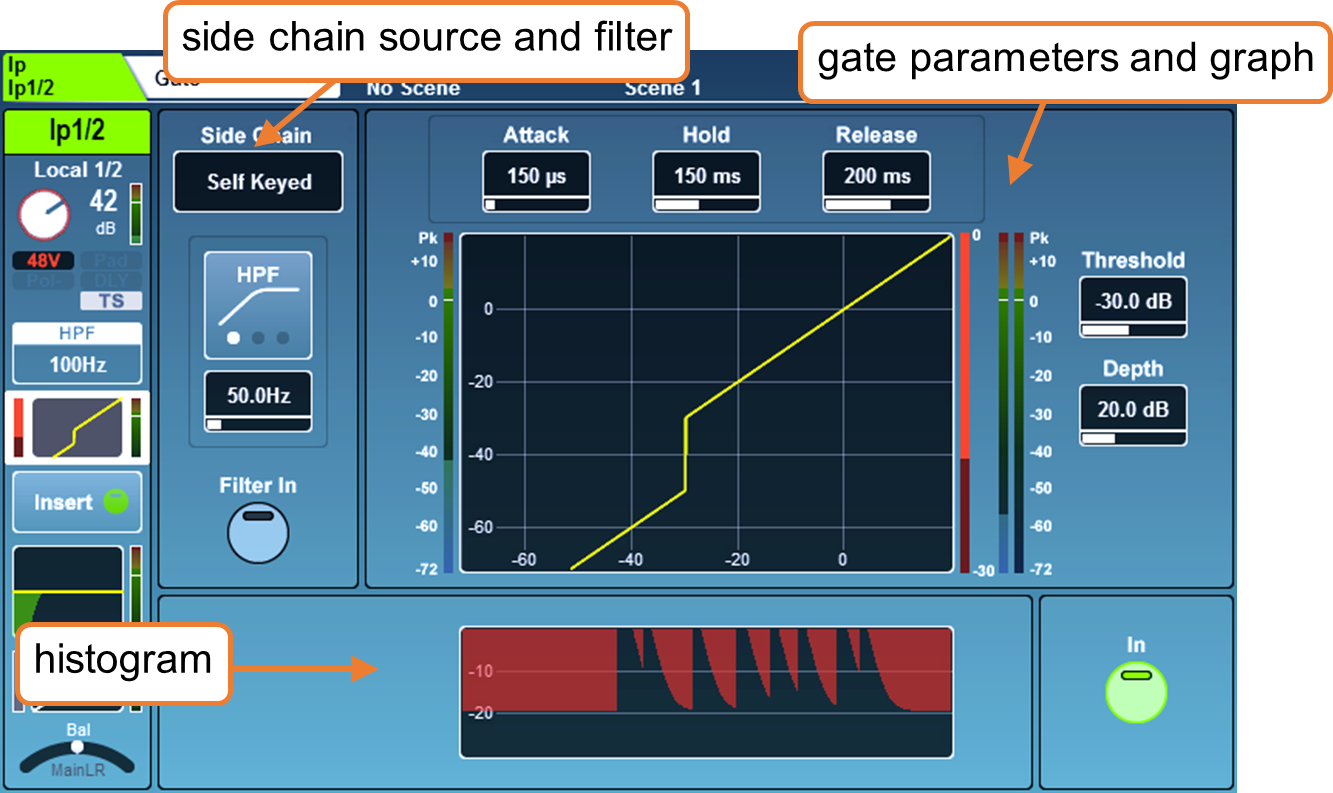

Gate (Canali di Ingresso)
Attivare o disattivare il Gate usando il pulsante ‘In’ sullo schermo o il tasto fisico Gate ‘In’ (a sinistra del selettore rotativo dedicato alla soglia Gate).
Side Chain –
• Selezionare ‘Self Keyed’ oppure side chain il gate da un altro canale.
ⓘ Quando si usa un altro canale come ingresso side chain, il segnale è prelevato dopo tutta l’elaborazione del canale, post delay millisecondi.
• Toccare il tipo di filtro per passare tra le modalità HPF/BPF/LPF. Il pulsante ‘Filter In’ attiva il filtro.
• Toccare il valore della frequenza per selezionarlo, quindi regolarlo con il selettore rotativo del touchscreen.
Frequenza HPF = 20Hz a 5kHz
Frequenza BPF = 120Hz a 10kHz
Frequenza LPF = 120Hz a 20kHz
Parametri e grafico –
• Il grafico mostra ingresso/soglia sull’asse x e livello di uscita sull’asse y per fornire una rappresentazione visiva delle impostazioni del gate.
• Il livello di ingresso side chain è mostrato sul misuratore a sinistra del grafico.
L’azione del Gate (riduzione del segnale) da 0dB a -30dB è mostrata sul misuratore immediatamente a destra del grafico. Quando il gate è attivo, questo è rosso, altrimenti è bianco.
Il livello post-gate è mostrato a destra di questo.
• Regolare i parametri toccando per selezionare e poi usando il selettore rotativo del touchscreen. La soglia del Gate ha anche un selettore rotativo dedicato.
Attack = 50µs a 300ms
Hold = 10ms a 5s
Release= 10ms a 1s
Soglia = -72dB a +18dB
Profondità = 0dB a 60dB
Istogramma –
L’istogramma mostra i precedenti 12 secondi di attività del gate, muovendosi da destra a sinistra. Come per il misuratore di riduzione, quando il gate è inserito, la riduzione del livello (profondità) è mostrata in rosso, mentre quando è disinserito è mostrata in bianco/grigio.

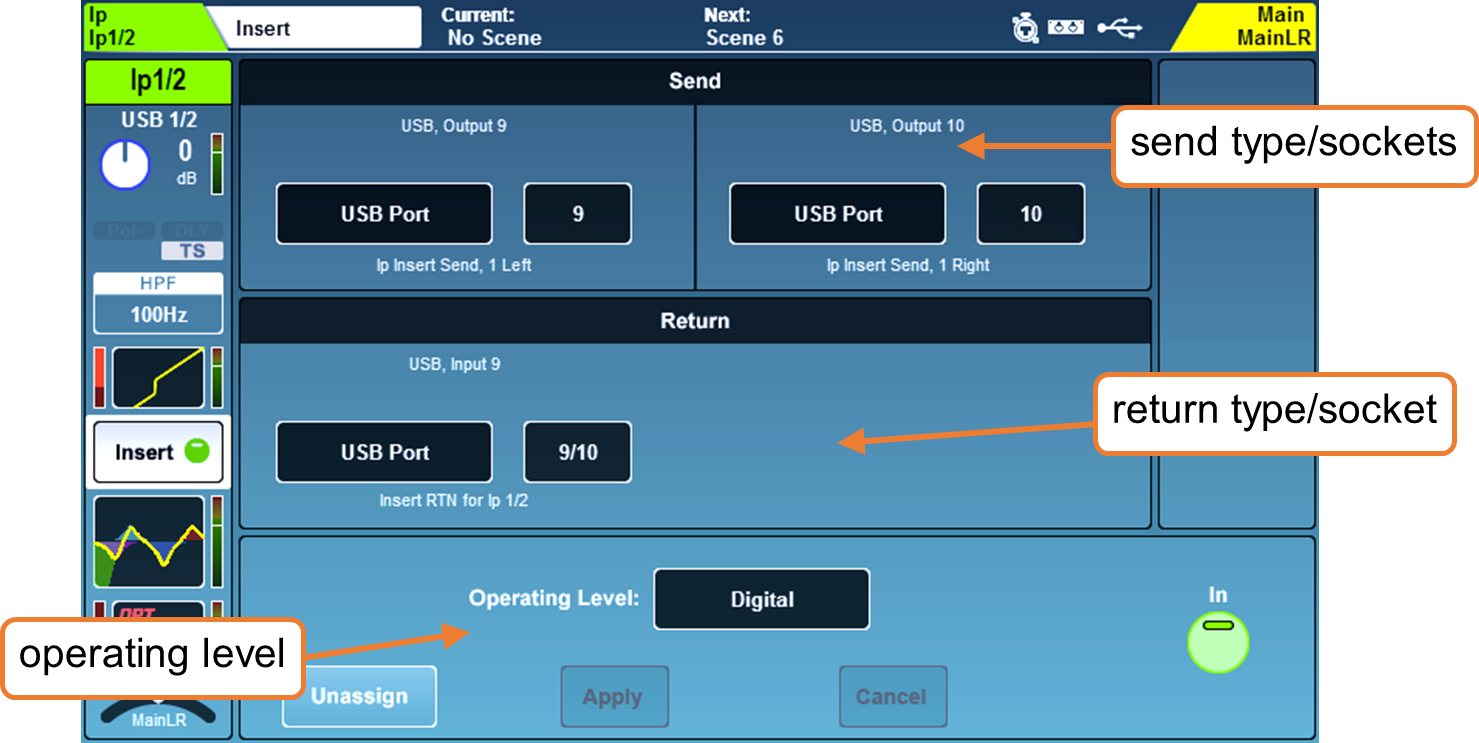

Insert
I punti di insert su SQ possono essere usati per instradare l’audio da e verso qualsiasi presa I/O disponibile, permettendo di inserire elaborazioni analogiche o digitali nel canale.
Gli insert possono anche essere usati con i motori interni FX. Vedere la sezione motori FX per maggiori dettagli.
Send – Selezionare il tipo di destinazione e il canale per l’invio dell’insert.
Return – Selezionare il tipo di sorgente e il canale per il ritorno dell’insert.
Tipi Send/Return = Presa Locale, Presa SLink, Porta USB, Porta IO, Unità FX
ⓘ Si noti che l’invio e il ritorno dell’insert non sono compensati per la latenza.
Livello operativo – Selezionare tra opzioni di livello linea per abbinare il tipo di insert.
Digitale = Non compensato, per uso con I/O digitali.
Analogico = Per uso con apparecchiature esterne a +4dBu.
-10 dBV = Per uso con apparecchiature esterne a -10dBV.
• Inserire o escludere l’insert usando il pulsante ‘In’ sullo schermo.
• Annullare l’assegnazione di tutte le prese di invio e ritorno con il pulsante ‘Unassign’.
Quando l’insert di un canale selezionato è assegnato e inserito ‘In’, il LED ‘Insert Active’ si illuminerà sulla superficie.
ⓘ Le prese usate dai punti di insert sono identificate come ‘in uso’ colorando il numero della presa nella schermata I/O.
ⓘ Se le prese sono state impostate e poi patchate altrove, l’insert potrebbe diventare non valido. In questo stato verrà mostrato ‘Insert Invalid’ a destra dello schermo e l’insert verrà disinserito.

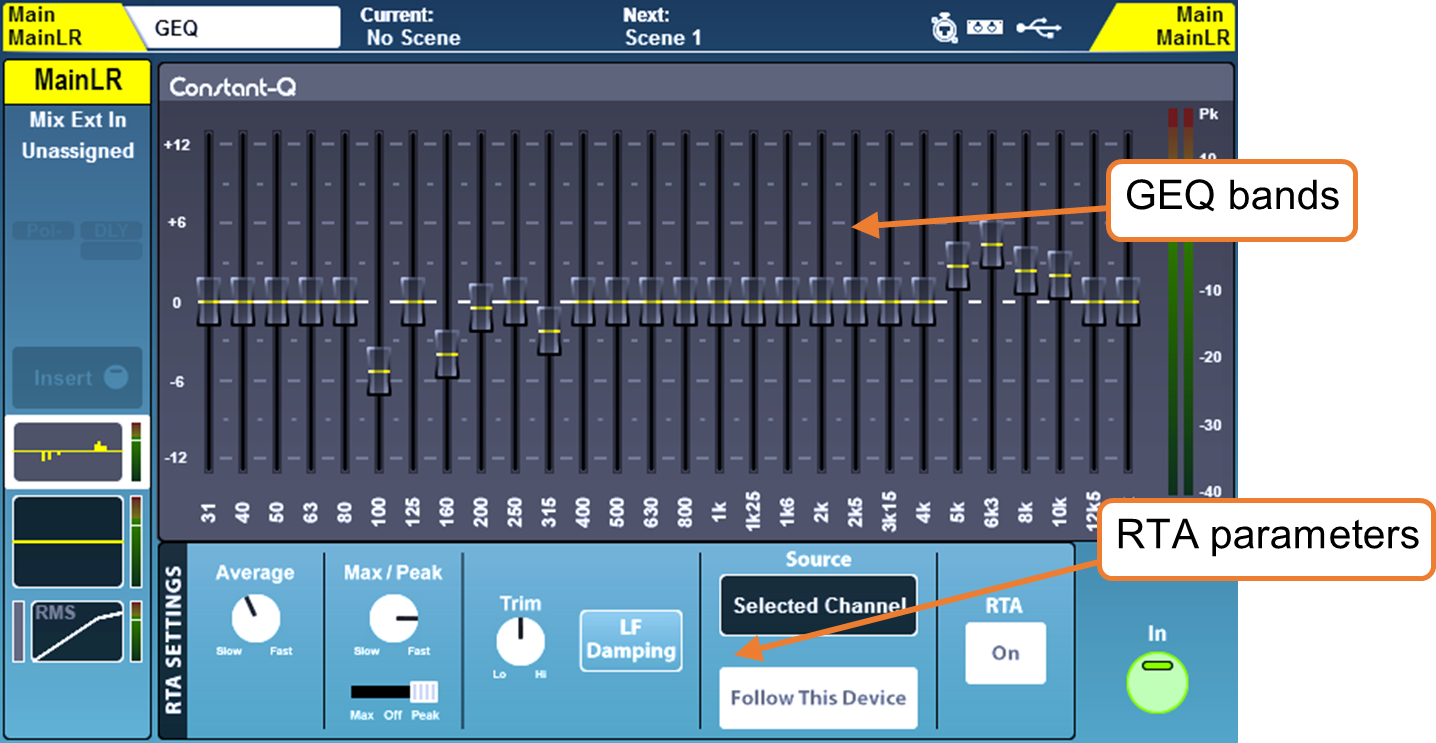

GEQ (Canali Mix)
Tutti i canali mix dispongono di un equalizzatore grafico stereo a 28 bande che può essere inserito o escluso usando il pulsante ‘In’ sullo schermo.
Con un canale mix selezionato e il GEQ attivo, il LED verde ‘In’ nella sezione GEQ (sotto i rotativi PEQ) si illuminerà.
Per effettuare regolazioni, toccare il fader sullo schermo per ogni banda e usare il selettore rotativo del touchscreen.
Frequenze (Hz) = 31, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400,
500, 630, 800, 1k, 1,25k, 1,6k, 2k, 2,5k, 3,15k, 4k, 5k, 6,3k, 8k, 10k, 12,5k, 16k
Gain = -12dB a +12dB
Bandwidth = 1/3rd ottava (costante)
Modalità ‘Fader Flip’ –
Lo SQ può mostrare il GEQ sui fader, con ogni strip canale che mostra una singola banda di frequenza per permettere una regolazione rapida e precisa.
• Premendo il tasto GEQ ‘Fader Flip’ si mostra l’equalizzatore grafico per il mix selezionato sui fader, con una banda di frequenza su ogni strip fader. Premendo una seconda volta il tasto ‘Fader Flip’ su SQ-5 o SQ-6 si mostrano il set successivo di bande di frequenza, e una terza pressione esce dalla modalità.
ⓘ In modalità ‘Fader Flip’, i misuratori cromatici canale e gli indicatori di picco possono essere usati per mostrare i livelli RTA e la frequenza prominente. Vedere la sezione RTA – GEQ ‘Fader Flip’ per dettagli completi.
RTA – L’RTA mostra i livelli della sorgente RTA per ogni banda di frequenza del GEQ.
Per informazioni complete sull’RTA GEQ vedere la sezione RTA di questa guida.
DEEP GEQ –
Oltre al GEQ ‘Constant-Q’, altri GEQ DEEP con caratteristiche uniche possono essere aggiunti allo SQ.
Una volta aggiunti allo SQ, questi possono essere usati al posto del GEQ ‘Constant-Q’ su qualsiasi canale mix.
ⓘ Informazioni su come aggiungere modelli si trovano nella sezione Add-ons di questa guida.
• Premere il tasto ‘Library’ per vedere la Libreria GEQ.
• Diversi modelli GEQ possono essere richiamati dalla libreria ‘Factory’.
• Memorizzare e richiamare preset utente GEQ DEEP usando la libreria ‘User’.

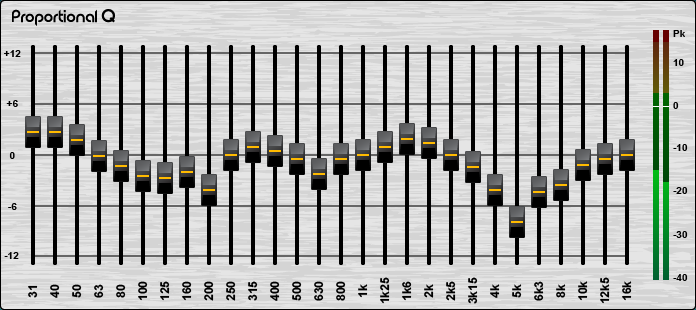

Proportional-Q –
Q ampio e morbido che si restringe progressivamente verso i valori massimi di taglio o boost.

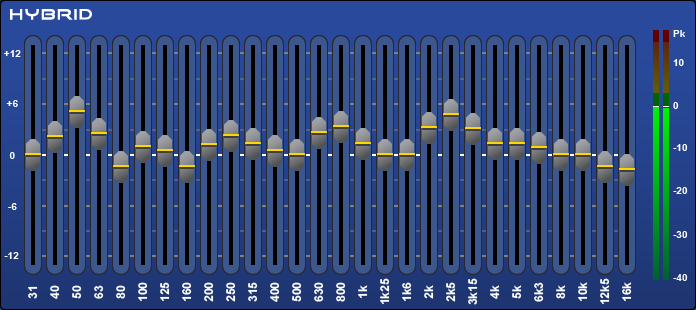

Hybrid GEQ –
Una combinazione delle unità Proportional-Q e Constant-Q che fornisce boost morbidi e tagli clinici.

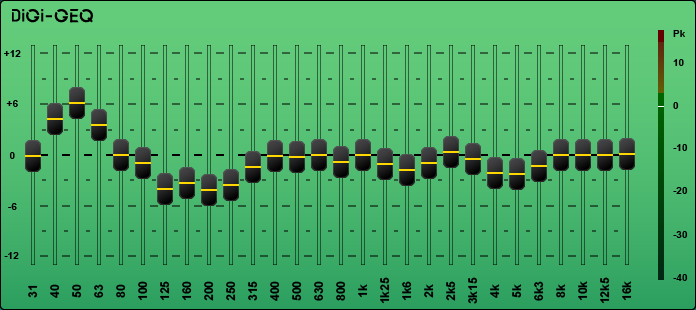

Digi GEQ –
Gain e larghezza ottimizzati per minimizzare l’interazione tra bande di frequenza.

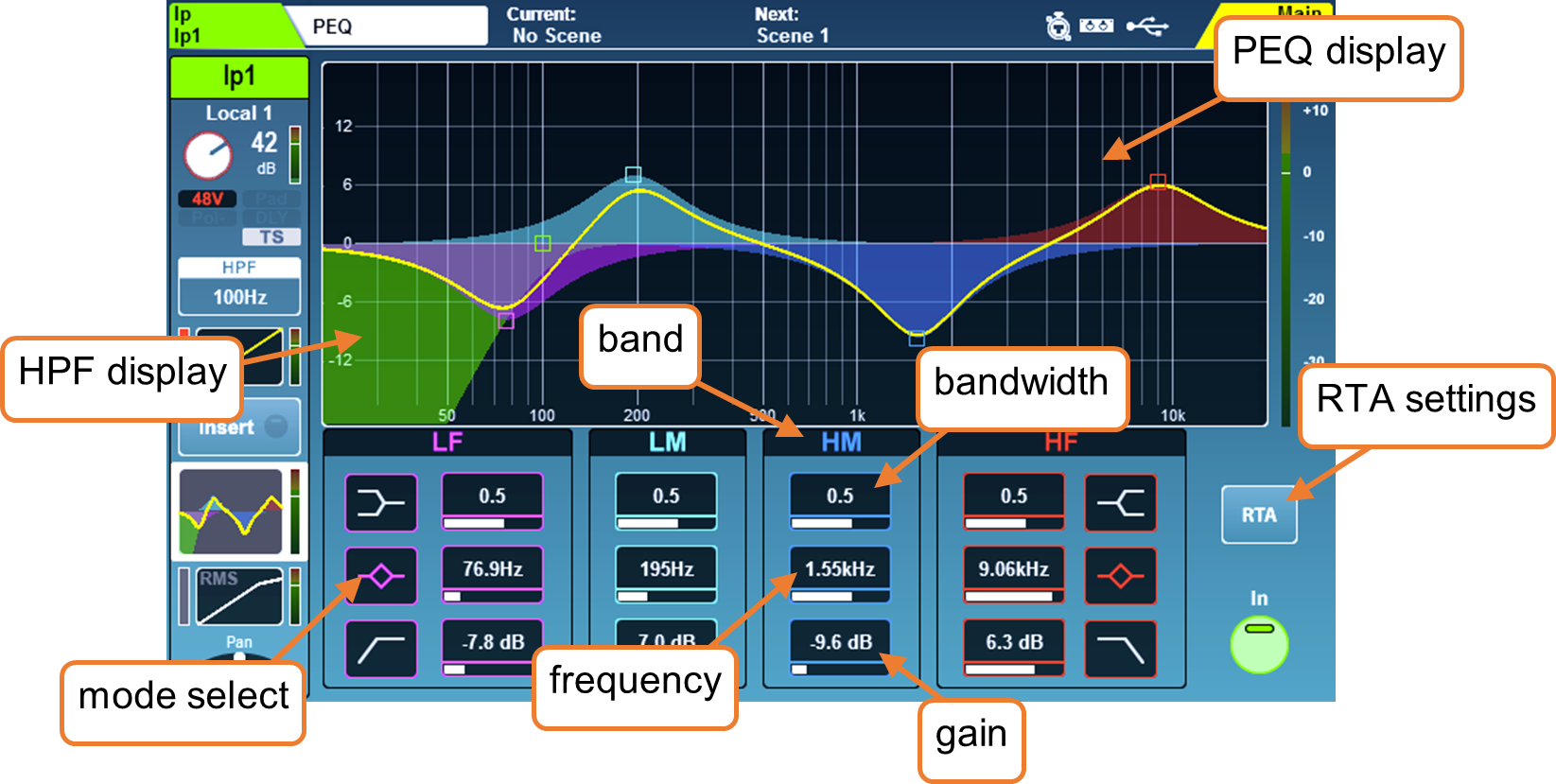

PEQ
Il PEQ può essere inserito o escluso usando il tasto fisico ‘In’ sulla superficie o il pulsante ‘In’ sullo schermo.
• Le 4 bande del equalizzatore parametrico sono etichettate per corrispondere alla sezione fisica EQ sulla superficie.
• Per usare i controlli fisici dedicati EQ, selezionare una banda e usare i rotativi di gain, larghezza e frequenza per regolare. Per regolare sullo schermo, toccare un parametro e usare il selettore rotativo del touchscreen, oppure toccare e trascinare i punti sul grafico.
ⓘ La banda di frequenza selezionata sulla superficie può essere impostata per seguire la selezione sullo schermo nelle Preferenze Surface.
• Toccare l’icona corrispondente per passare tra le modalità shelf, campana e filtro per le bande LF e HF.
• Quando il PEQ è attivo, la visualizzazione grafica è colorata vividamente, quando inattivo è grigia.
Modalità LF = Shelf, Campana, HPF
Modalità HF = Shelf, Campana, LPF
Frequenza (tutte le modalità) = 20Hz a 20kHz
Larghezza (parametrica) = 1,5 ottave a 1/9th ottava
Gain (parametrico, shelf) = -15dB a +15dB
• Toccare il pulsante ‘RTA’ per visualizzare e regolare le impostazioni di sovrapposizione RTA. Dettagli completi sull’RTA PEQ sono nella sezione Metering di questa guida.

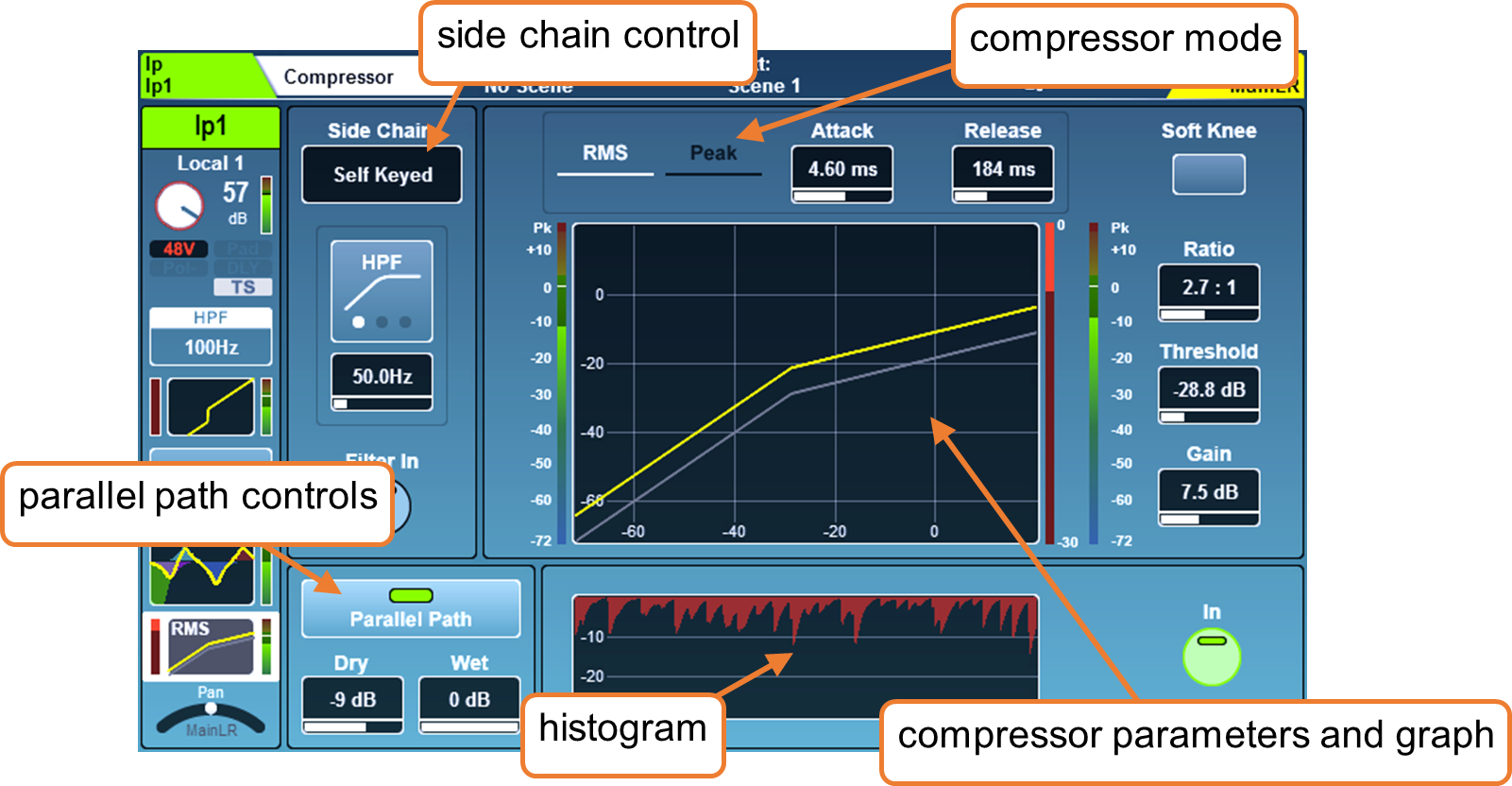

Compressore
Attivare o disattivare il compressore usando il pulsante ‘In’ sullo schermo o il tasto fisico compressore ‘In’ (a sinistra del selettore rotativo dedicato alla soglia compressore).
Side Chain –
• Selezionare ‘Self Keyed’ oppure side chain il compressore da un altro canale.
ⓘ Quando si usa un altro canale come ingresso side chain, il segnale è prelevato dopo tutta l’elaborazione del canale, post delay millisecondi.
• Toccare il tipo di filtro per passare tra le modalità HPF/BPF/LPF.
• Toccare la frequenza per selezionarla, quindi regolare usando il selettore rotativo del touchscreen.
Frequenza HPF = 20Hz a 5kHz
Frequenza BPF = 120Hz a 10kHz
Frequenza LPF = 120Hz a 20kHz
Modalità Compressore –
Ci sono due modalità di rilevamento nel compressore standard, RMS (media) e Peak. Toccare una modalità per alternare tra loro. La modalità attiva è mostrata in bianco.
Soft Knee –
Toccare questo pulsante per attivare l’impostazione soft knee. Questo abilita un rapporto variabile che smussa il comportamento della compressione intorno alla soglia (questo è anche mostrato sul grafico).
Parametri –
• Regolare i parametri toccando per selezionare e poi usando il selettore rotativo del touchscreen.
Attack = 30µs a 300ms
Release= 50ms a 2s
Rapporto = 1:1 (nessuna compressione) a Infinito (limitazione)
Soglia = -46dB a +18dB
Gain (make-up gain) = 0dB a +18dB
Grafico –
• Il grafico mostra ingresso/soglia sull’asse x e livello di uscita sull’asse y per fornire una rappresentazione visiva delle impostazioni dei parametri.
• Il livello di ingresso side chain è mostrato sul misuratore a sinistra del grafico.
• La compressione (riduzione del segnale) da 0dB a -30dB è mostrata sul misuratore immediatamente a destra del grafico. Quando il compressore è inserito, questo è rosso, altrimenti è bianco.
• Il livello post-compressore (uscita) è mostrato a destra della riduzione del segnale.
Compressione Parallela –
Permette di miscelare il segnale compresso con quello non compresso. Grazie al core XCVI, questi segnali sono coerenti e non viene introdotto filtraggio a pettine.
• Toccare il pulsante ‘Parallel Path’ per inserire o escludere.
• Toccare i valori Dry/Wet e regolarli usando il selettore rotativo del touchscreen.
Livello individuale Dry/Wet = -infinito a 0dB
Istogramma –
L’istogramma mostra i precedenti 12 secondi di attività del compressore, muovendosi da destra a sinistra. Come per il misuratore di riduzione del livello, quando il compressore è inserito, la riduzione del livello (profondità) è mostrata in rosso, mentre quando è disinserito è mostrata in bianco/grigio.
Modalità Ducker –
La ‘Modalità Ducker’ è disponibile come opzione nella Libreria Compressori. È una modalità compressore speciale che riduce il livello del canale basandosi sul segnale di un altro canale (usando l’ingresso side chain). Il ducking è comunemente usato su un canale di musica di sottofondo con side chain alimentato da un microfono per annunci.
DEEP Compressori – Add-on opzionali, modellati su unità hardware classiche con caratteristiche tonali e comportamentali uniche.
Una volta aggiunti modelli di compressore DEEP a uno SQ, possono essere usati al posto del compressore RMS/Peak su qualsiasi canale di ingresso o mix.
ⓘ Informazioni su come aggiungere modelli si trovano nella sezione Add-ons di questa guida.
• Premere il tasto ‘Library’ per vedere la Libreria Compressori.
• Diversi modelli di compressore possono essere richiamati dalla libreria ‘Factory’.

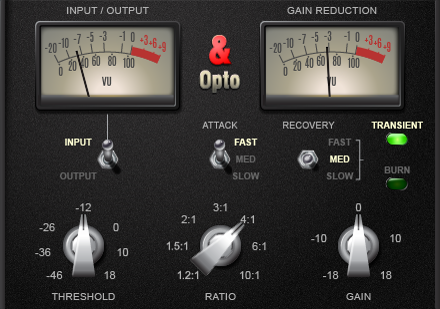

Opto –
Le migliori caratteristiche da una gamma di compressori ottici combinate in un’unica unità dal suono morbido.

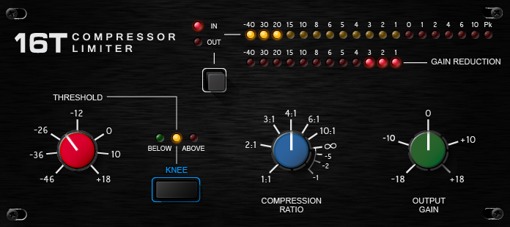

16T –
Compressore RMS basato su VCA stretto e incisivo, con riduzione di guadagno dal suono naturale.

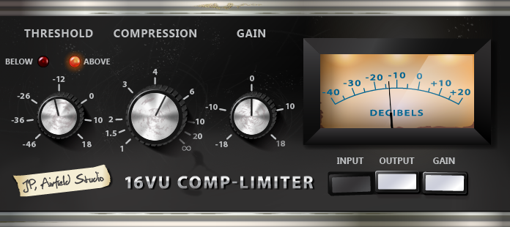

16VU –
Il classico compressore RMS basato su VCA. Migliora musicalmente le frequenze medio-basse quando spinto.

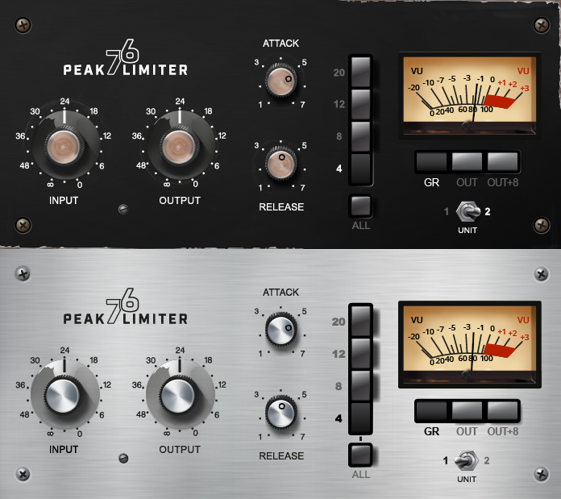

Peak Limiter 76 –
Due versioni del rinomato amplificatore di livellamento FET. Una vintage, una più moderna, entrambe con modalità all-button.

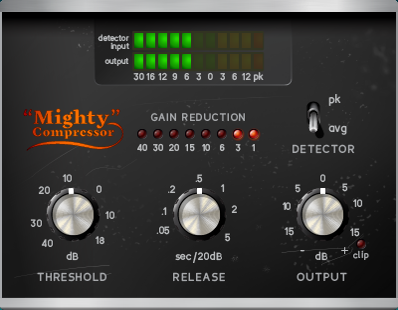

Mighty –
Compressore a matrice di transistor che presenta un suono di attacco unico. Capace di una riduzione di guadagno massiccia con bassa distorsione.

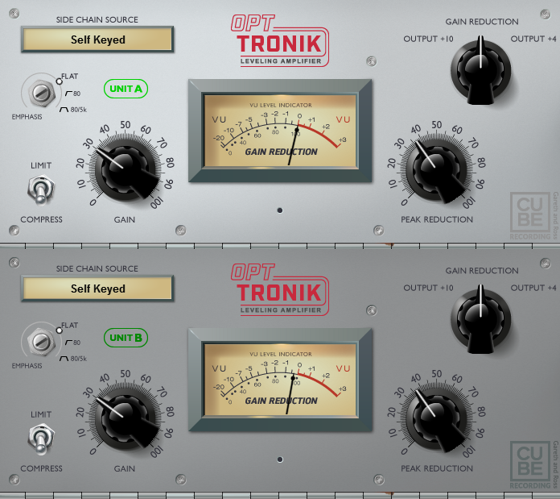

OptTronik –
Due versioni del leggendario amplificatore elettro-ottico di livellamento. Compressione morbida e musicale.

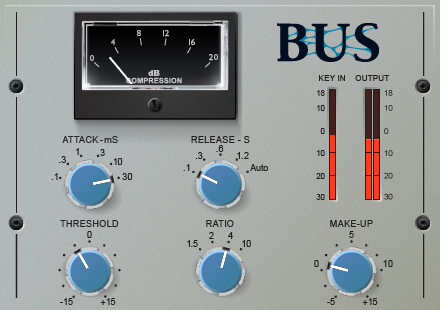

Bus –
Il compressore VCA più noto per la coesione sonora di mix e materiale programmatico.
