SQ-Drive e USB-B utilizzano le stesse impostazioni di patching e frequenza di campionamento. Il segnale viene inviato a entrambi simultaneamente per la registrazione/streaming, utilizzando il patching dalle uscite SQ alle prese USB.
Le prese di ingresso USB sono alimentate da USB-B a meno che la riproduzione non sia attiva da SQ-Drive. Quando si riproduce audio stereo o multitraccia da SQ-Drive, tutte le prese di ingresso USB sono automaticamente alimentate da SQ-Drive. Quando la riproduzione è fermata (non in pausa), la sorgente USB torna automaticamente a USB-B.
ⓘ Ci sono attività ad alta intensità di banda (come la formattazione di un SQ-Drive o il caricamento di uno show) che possono interrompere l’uso di SQ-Drive o USB-B.
Prima di registrare o riprodurre audio, sia la modalità che la frequenza di campionamento devono essere impostate.
ⓘ Le modifiche alla frequenza di campionamento quando una connessione USB-B è attiva potrebbero richiedere il riavvio delle applicazioni o dei DAW per un funzionamento corretto.
La connessione USB-B permette 32 ingressi e 32 uscite simultaneamente a 96kHz o 48kHz.
SQ-Drive può registrare o riprodurre fino a 16 canali a 96kHz o fino a 32 canali a 48kHz.

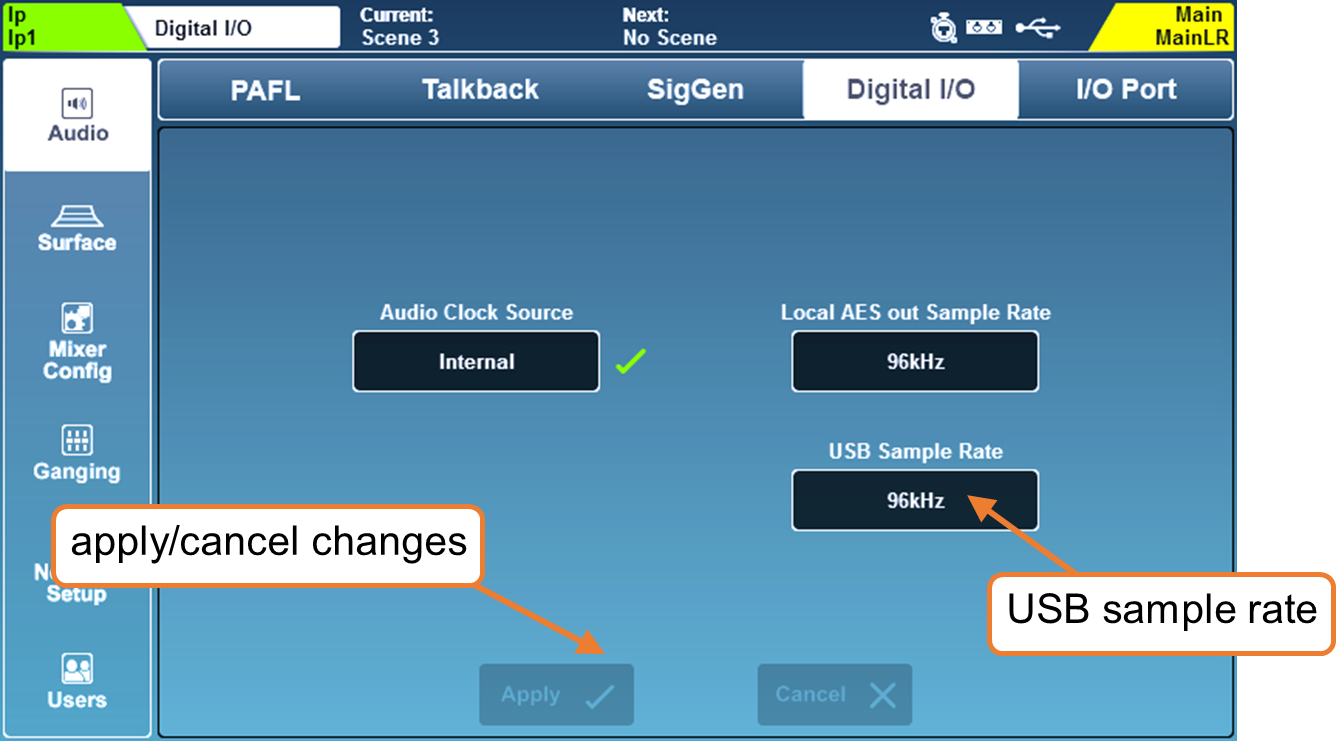

Per cambiare la frequenza di campionamento USB, premere il tasto schermo ‘Setup’, quindi toccare la scheda ‘Audio’ seguita dalla scheda ‘Digital I/O’.
• Toccare il valore ‘USB Sample Rate’ per scegliere tra le operazioni ‘96kHz‘ o ‘48kHz’.
SQ-Drive Registrazione e Riproduzione Stereo

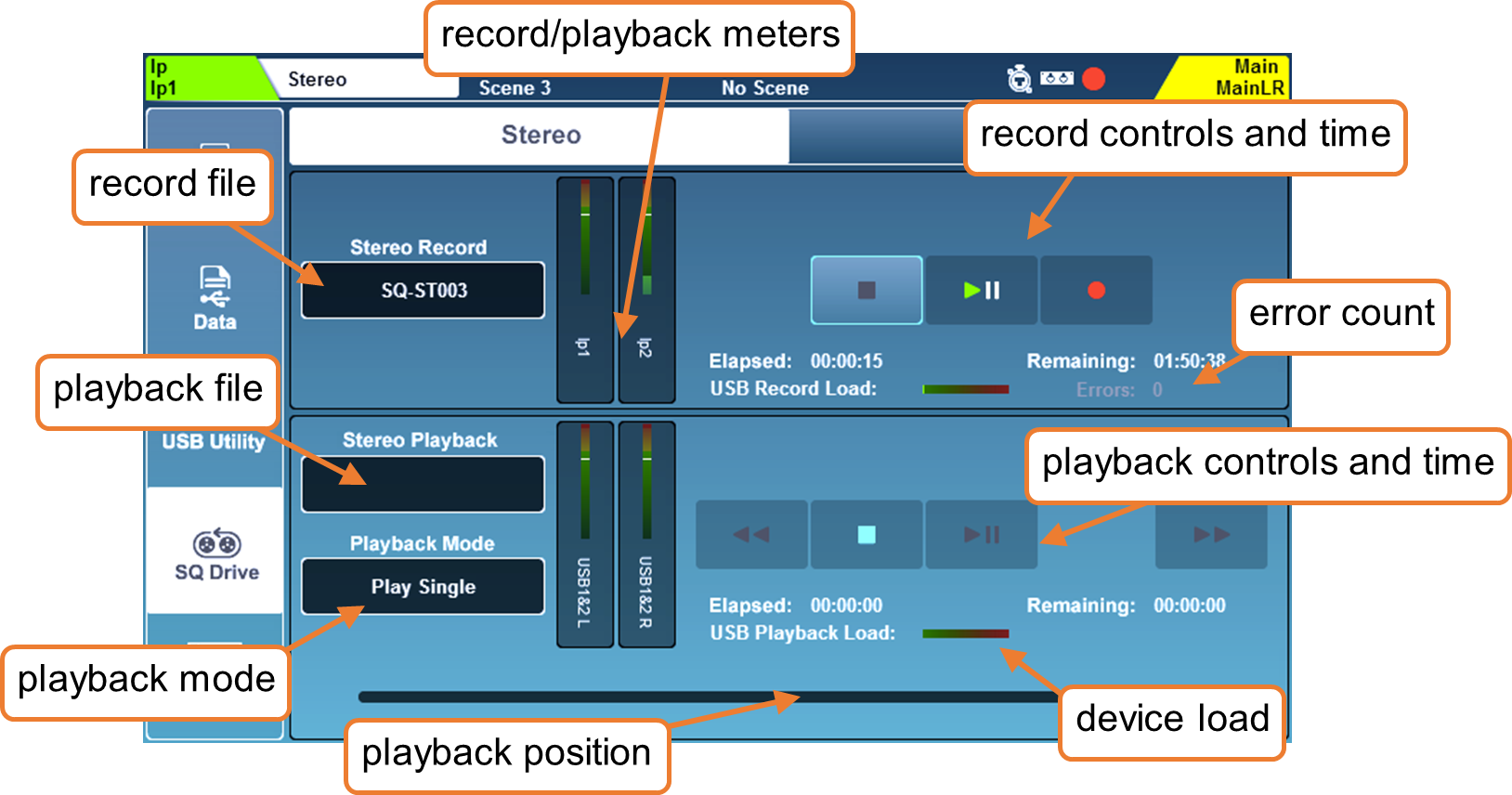

Premere il tasto schermo ‘Utility’ quindi toccare la scheda ‘SQ-Drive’ seguita dalla scheda ‘Stereo’ per mostrare lo schermo di registrazione/riproduzione stereo del SQ-Drive.
La metà superiore dello schermo è per la registrazione e la metà inferiore per la riproduzione.
Registrazione –
• Le registrazioni stereo sono prese dalle prese di uscita USB 1&2. Per impostazione predefinita, Main LR L e Main LR R sono patchati su queste. I canali o le prese attualmente patchati sono etichettati sotto i misuratori di registrazione.
• Premere il pulsante di registrazione per armare la registrazione, apparirà un nuovo nome file ‘Stereo Record’, verrà visualizzato il valore del tempo ‘Remaining’ e il contatore ‘Errors’ si azzererà.
• Premere il pulsante play/pausa per iniziare la registrazione, i valori di tempo ‘Elapsed’ e ‘Remaining’ mostreranno il progresso.
• Premere il pulsante stop per fermare la registrazione.
ⓘ Il misuratore di carico del dispositivo indica l’idoneità del dispositivo USB per la registrazione o riproduzione audio.
ⓘ Il contatore ‘Errors’ incrementa per ogni errore di scrittura rilevato.
Riproduzione –
• La riproduzione stereo può essere instradata a qualsiasi canale, o a più canali, prelevandoli dalle prese di ingresso USB 1&2. I primi canali (in ordine numerico) a cui sono patchate le prese di ingresso USB 1&2 sono etichettati sotto i misuratori di riproduzione.
• Toccare il valore del nome file ‘Stereo Playback’. Quindi toccare il pulsante ‘Playback’ o ‘Recording’ per visualizzare i file in ciascuna cartella (le registrazioni effettuate con il SQ sono visualizzate nella cartella ‘Recordings’).
• Toccare una traccia per evidenziarla.
• Toccare il pulsante ‘Select’ per caricare la traccia evidenziata.
• Toccare il valore ‘Playback Mode’ per selezionare una modalità.
Play All = Riproduce tutte le tracce nella cartella consecutivamente.
Play Single = Riproduce la traccia selezionata e poi si ferma.
Repeat All = Riproduce ripetutamente tutte le tracce nella cartella consecutivamente.
Repeat Single = Riproduce ripetutamente la traccia selezionata.
• Toccare i pulsanti di trasporto per andare alla traccia precedente o successiva, o per fermare o play/pausa.
• Toccare e trascinare il marcatore circolare della posizione di riproduzione per saltare a un punto diverso nella traccia.
Formati e Cartelle –
SQ-Drive memorizza le registrazioni stereo in ‘<SQ-DRIVE>:\AHSQ\USBREC’.
Questi sono file stereo *.wav a 96kHz o 48kHz 24bit, nominati in ordine sequenziale di registrazione, ad es. SQ-ST001.WAV, SQ-ST002.WAV…
I file per la riproduzione stereo copiati da un computer devono essere posizionati in
‘<SQ-DRIVE>:\AHSQ\USBPLAY’.
Possono essere mono o stereo, file PCM *.wav non compressi, a 44.1, 48 o 96kHz e 16 o 24 bit.
Non devono contenere intestazioni (come BWF) o dati (come marker).
ⓘ I file saranno marcati con data/ora in base alla data/ora del dispositivo esterno se un’istanza di SQ-MixPad è collegata allo SQ all’avvio della registrazione.
Durata della Registrazione –
La durata massima di una registrazione stereo si basa sulla dimensione massima del file di 4GB, che corrisponde a circa 2 ore a 96kHz o 4 ore a 48kHz.
SQ-Drive Registrazione e Riproduzione Multitraccia

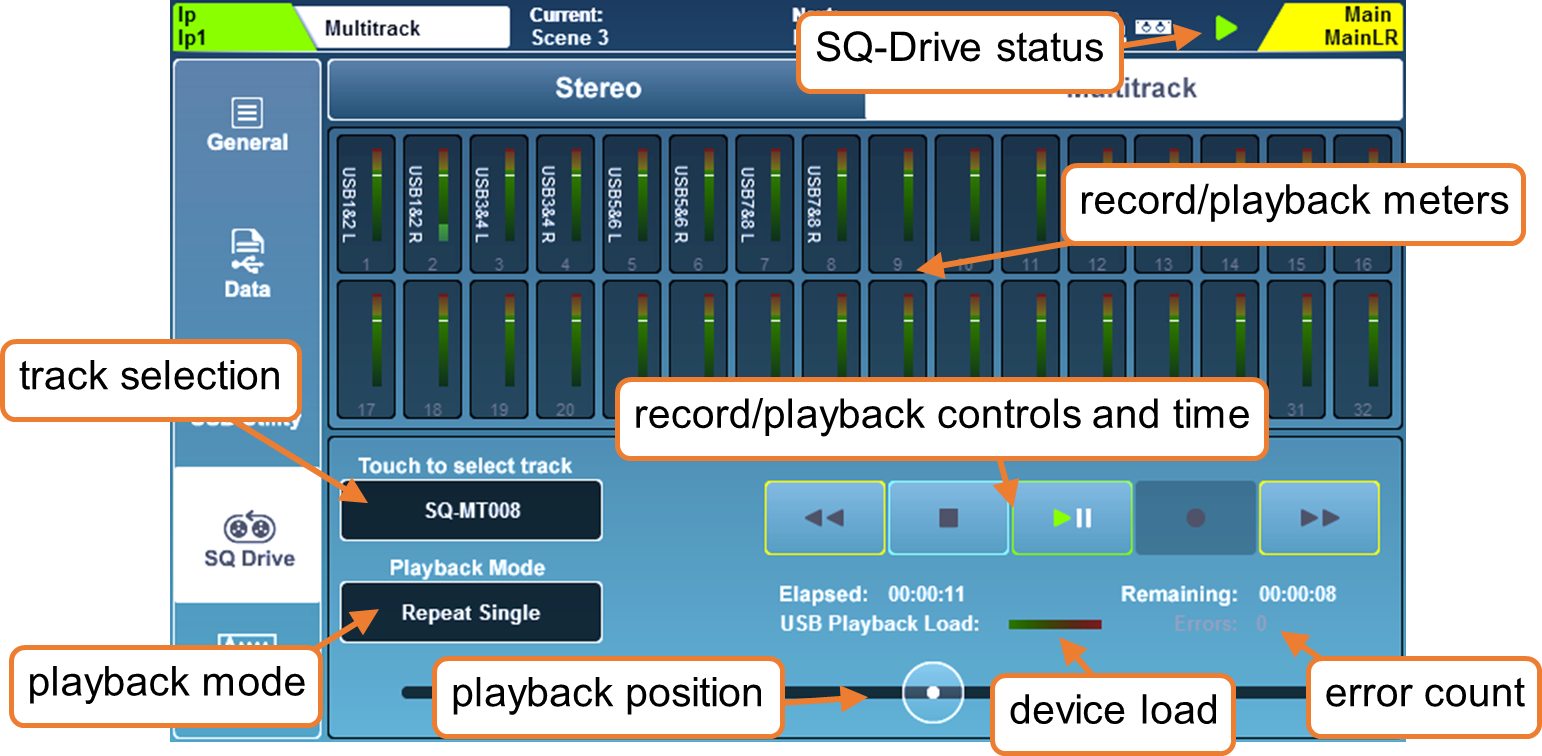

Premere il tasto schermo ‘Utility’ quindi toccare la scheda ‘SQ-Drive’ seguita dalla scheda ‘Multitrack’ per mostrare lo schermo di registrazione/riproduzione multitraccia del SQ-Drive.
In funzione a 96kHz viene visualizzata la fila superiore di 16 misuratori, mentre la fila inferiore è grigia. Quando la frequenza di campionamento USB è impostata a 48kHz, vengono mostrati tutti e 32 i misuratori.
Quando SQ-Drive non è utilizzato, e durante la registrazione, i misuratori mostrano le uscite dello SQ che sono state patchate ai canali USB. Durante la riproduzione invece i misuratori mostrano i livelli in ingresso USB e sono etichettati con il canale dal numero più alto a cui sono patchati.
ⓘ I misuratori per ingressi e uscite USB possono essere visualizzati simultaneamente nella schermata ‘Meters/USB meters’.
Registrazione –
Saranno registrati solo i canali USB a cui è stato effettuato il patching. Quindi, per evitare di utilizzare spazio su disco inutilmente, patchare solo i canali necessari a USB nella schermata I/O e lasciare le altre prese di uscita USB non patchate.
• Premere il pulsante di registrazione per armare la registrazione. Apparirà un nuovo nome file multitraccia, verrà visualizzato il valore del tempo ‘Remaining’ e il contatore ‘Errors’ si azzererà.
• Premere il pulsante play/pausa per iniziare la registrazione. I valori di tempo ‘Elapsed’ e ‘Remaining’ mostreranno il progresso.
• Premere il pulsante stop per fermare la registrazione.
ⓘ Consentire il completamento del processo di scrittura prima di registrare nuovamente o rimuovere il dispositivo.
ⓘ Il misuratore di carico del dispositivo indica l’idoneità del dispositivo USB per la registrazione o riproduzione audio.
ⓘ Il contatore ‘Errors’ incrementa per ogni errore di scrittura rilevato.
ⓘ Non tutti i dispositivi USB sono in grado di gestire l’alta larghezza di banda usata dalla funzione di registrazione multitraccia del SQ-Drive. Per risultati ottimali nella registrazione multitraccia diretta su USB, utilizzare un hard disk esterno ad alta velocità piuttosto che una chiavetta USB.
Riproduzione –
Le tracce registrate verranno riprodotte dal SQ-Drive sugli stessi numeri di presa USB da cui sono state registrate. Ad es. se una registrazione è stata fatta dove le uscite SQ erano patchate alle prese di uscita USB 3, 5 e 6, allora durante la riproduzione della registrazione, le prese di ingresso USB 3, 5 e 6 dovrebbero essere patchate agli ingressi SQ.
• Toccare il valore del nome file multitraccia. Toccare una traccia per selezionarla, quindi scorrere l’elenco delle tracce usando la manopola touchscreen se necessario.
• Toccare il pulsante ‘Select’ per caricare la traccia.
• Toccare il valore ‘Playback Mode’ per selezionare una modalità.
Play All = Riproduce tutte le tracce nella cartella consecutivamente.
Play Single = Riproduce la traccia selezionata e poi si ferma.
Repeat All = Riproduce ripetutamente tutte le tracce nella cartella consecutivamente.
Repeat Single = Riproduce ripetutamente la traccia selezionata.
• Toccare i pulsanti di trasporto per andare alla traccia precedente o successiva, o per fermare o play/pausa.
• Toccare e trascinare il marcatore circolare della posizione di riproduzione per saltare a un punto diverso nella traccia.
Formati e Cartelle –
SQ-Drive memorizza le registrazioni multitraccia in cartelle separate nella cartella principale
‘<SQ-DRIVE>:\AHSQ\USBMTK’. Le cartelle sono nominate in ordine sequenziale secondo l’ordine delle registrazioni effettuate, ad es. ‘SQ-MT001’, ‘SQ-MT002’…
Vengono registrati fino a sedici file mono PCM *.wav non compressi a 96kHz o fino a trentadue file a 48kHz, 24bit – con denominazione basata sul canale USB e sul nome del canale/sorgente della presa, ad es. ‘01KikIn.WAV’, ‘02KikOut.WAV’…
I file per la riproduzione multitraccia copiati da un computer devono seguire questo formato, denominazione e struttura delle cartelle. I file devono inoltre avere esattamente la stessa dimensione/lunghezza.
ⓘ I file saranno marcati con data/ora in base alla data/ora del dispositivo esterno se un’istanza di SQ-MixPad è collegata allo SQ all’avvio della registrazione.
Durata della Registrazione –
La durata massima di una registrazione si basa su una dimensione massima individuale del file di 4GB, che corrisponde a circa 4 ore a 96kHz o 8 ore a 48kHz.
Connessione a un Computer
Per lo streaming audio da e verso un computer, questo deve essere collegato allo SQ usando un cavo USB-A a USB-B.
SQ è conforme agli standard USB 2.0, quindi si raccomanda l’uso di un cavo USB ad alta velocità. A seconda dell’ambiente in cui il sistema è utilizzato, può essere anche utile usare un cavo con un nucleo di ferrite.
ⓘ Nota che non tutte le porte USB 3.0 sono completamente retrocompatibili con USB 2.0 – per risultati ottimali, si consiglia pertanto di usare una porta USB 2.0 dove disponibile. Dove non disponibile, le porte USB 3.0 che utilizzano driver del controller host xHCI dovrebbero essere evitate, poiché molte non supportano il metodo di trasferimento isocrono usato per lo streaming audio.
Frequenza di campionamento –
La frequenza di campionamento USB dello SQ deve essere impostata prima di utilizzare qualsiasi programma o app che accede alla connessione USB-B.
Per collegare SQ a un Mac –
SQ è compatibile Core Audio quindi non sono necessari driver.
Collegare lo SQ via USB e apparirà sia come dispositivo audio che come dispositivo MIDI.
Per collegare SQ a un PC Windows –
Visitare il sito Allen & Heath (www.allen-heath.com) per scaricare gli ultimi driver ASIO/WDM per Windows per SQ.
Seguire le istruzioni per installare i driver prima di collegare lo SQ.
Routing –
• È importante notare, quando si fa il patching, che le uscite dal computer sono prese di ingresso USB sullo SQ e le uscite USB dallo SQ sono ingressi sul computer.
• Per impostazione predefinita, i canali di ingresso SQ 47 e 48 provengono dai canali USB 1 e 2, e i canali di uscita USB 1 e 2 sono alimentati dal mix Main LR, anche se tutto il patching USB è completamente assegnabile.
• Quando si usano driver WDM per utilizzare lo SQ come dispositivo audio di sistema/predefinito di Windows, sullo SQ vengono usati solo i canali USB 1 e 2. Per utilizzare tutti i 32 canali di ingresso e uscita, deve essere usato il driver ASIO con un programma compatibile.
• Quando si seleziona lo SQ come dispositivo audio di uscita predefinito su Mac, di default vengono usati i canali USB 1 e 2, anche se ciò può essere modificato nelle impostazioni Audio MIDI.
