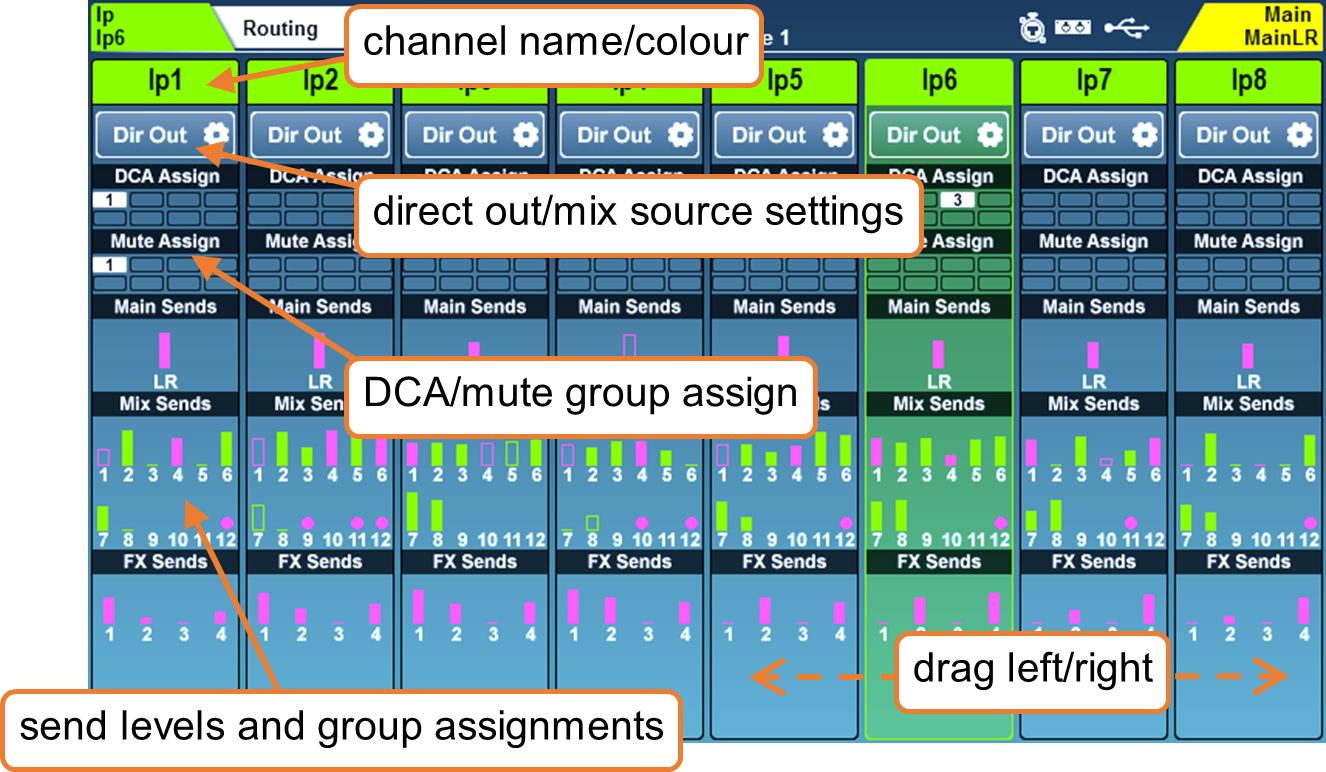

Routing
Premere un qualsiasi tasto ‘Sel’ per selezionare un canale, quindi premere il tasto a schermo ‘Routing’ per visualizzare la vista “bank” del routing. Questa mostra una panoramica di 8 canali contemporaneamente, con il canale selezionato evidenziato.
Se un canale è assegnato a un gruppo DCA o Mute, ciò è indicato con un’icona numerata piena.
I livelli di invio per i canali Input e Group sono visualizzati per Main/LR, invii Aux e invii FX. Questi sono mostrati come una barra piena se assegnati, e come un contorno se non assegnati. La barra è colorata di rosa per il post-fader e di verde per il pre-fader.
Se un mix è stato configurato come gruppo e un canale è assegnato a quel gruppo, questo è indicato con un cerchio rosa.
I 8 canali mostrati si adatteranno automaticamente se viene selezionato un canale differente, anche se è possibile trascinare a sinistra o a destra per vedere altri canali nel layer.
• Toccare il nome di un canale per cambiarne il nome e il colore.
• Toccare il pulsante ‘Dir Out’ sui canali di ingresso per vedere le impostazioni di uscita diretta.
• Toccare i “blocchi” di assegnazione DCA/Mute per vedere le assegnazioni.
• Toccare in qualsiasi punto nei livelli di invio Main/Mix/FX/Matrix per vedere informazioni dettagliate sull’invio per il canale.
• Toccare in qualsiasi punto nelle sorgenti Matrix per vedere tutte le sorgenti di quella Matrix.
• Toccare la lista dei membri su un canale DCA per visualizzare e assegnare o rimuovere i membri di quel DCA.
ⓘ I canali DCA mostrano una lista di fino a 28 “membri”. Se ci sono più membri, apparirà ‘…’ in fondo alla lista.

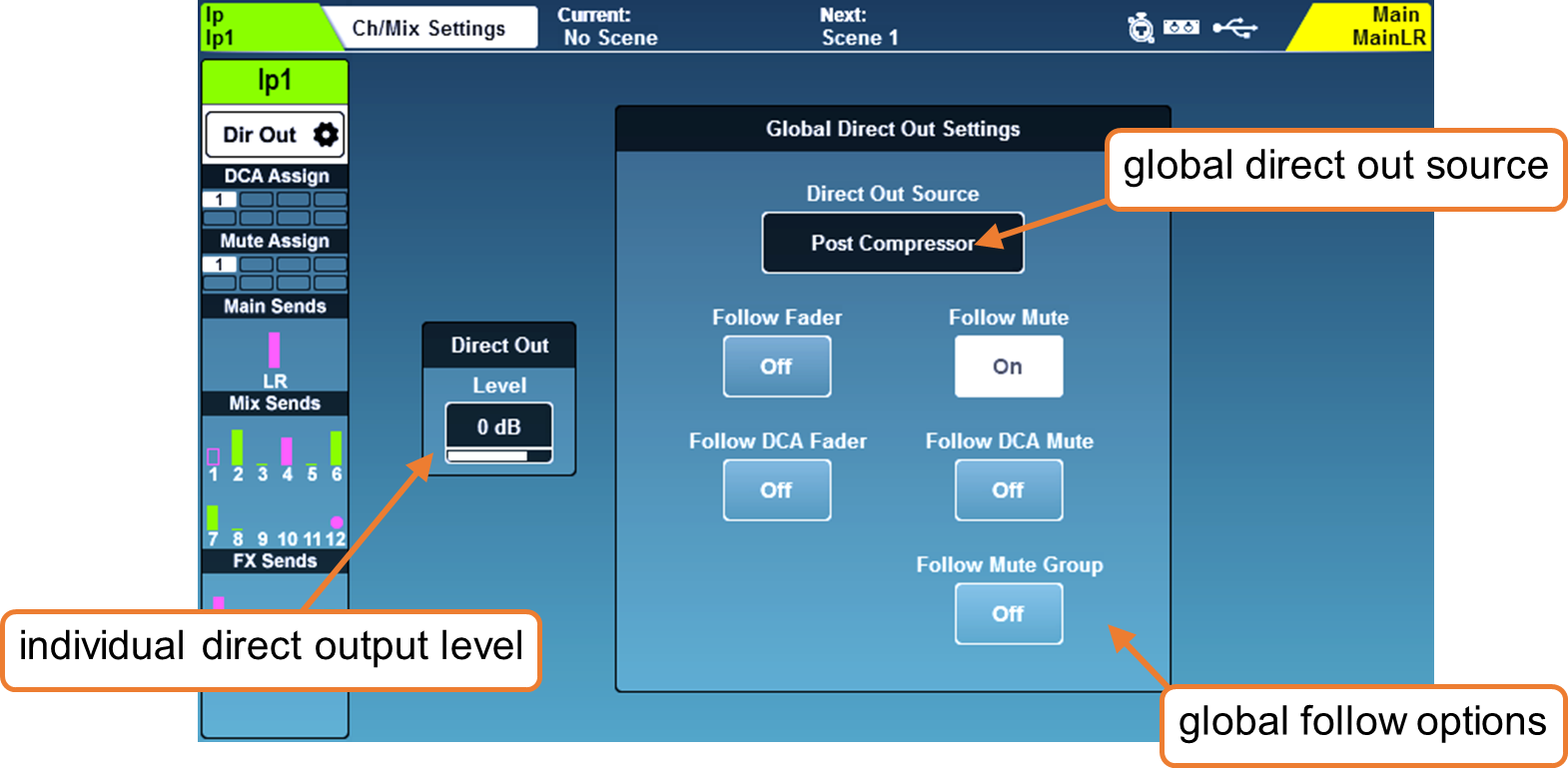

Uscita Diretta
Toccare il pulsante ‘Dir Out’ su qualsiasi canale di ingresso.
Questa schermata mostra il livello di uscita diretta per il canale selezionato, così come le impostazioni globali di uscita diretta che influenzano tutti i canali. Il canale attualmente selezionato è visualizzato a sinistra.
• Toccare il valore di livello e regolare usando la manopola touchscreen, questo è regolato individualmente su ogni canale.
Livello uscita diretta = -inf a +10dB
• Scegliere se i segnali di uscita diretta sono influenzati dai fader o dai mute toccando i pulsanti sullo schermo.
• Selezionare il punto di “tap off” del canale toccando il valore ‘Direct Out Source’. Ogni punto sorgente è presentato in ordine, ed è influenzato da tutte le elaborazioni precedenti che sono attivate.
Post Preamp = il segnale è influenzato solo dal guadagno del preamplificatore.
Post HPF = il segnale è anche influenzato dal filtro passa-alto.
Post Gate = il segnale è anche influenzato dal gate.
Post Insert Return = il segnale è anche influenzato dall’insert.
Post PEQ = il segnale è anche influenzato dall’EQ parametrico.
Post Comp = il segnale è anche influenzato dal compressore.
Post Delay = il segnale è influenzato da tutta l’elaborazione del canale compreso il delay ms.
Impostazioni Invio Mix e Bilanciamento
I canali mix hanno pulsanti differenti al posto del pulsante ‘Dir Out’ presente sui canali di ingresso, toccare questo per vedere le seguenti opzioni.
Main – (‘Main Snd’)
• Toccare il valore ‘Output Bal’ e regolare usando la manopola touchscreen per aggiustare il bilanciamento in uscita.

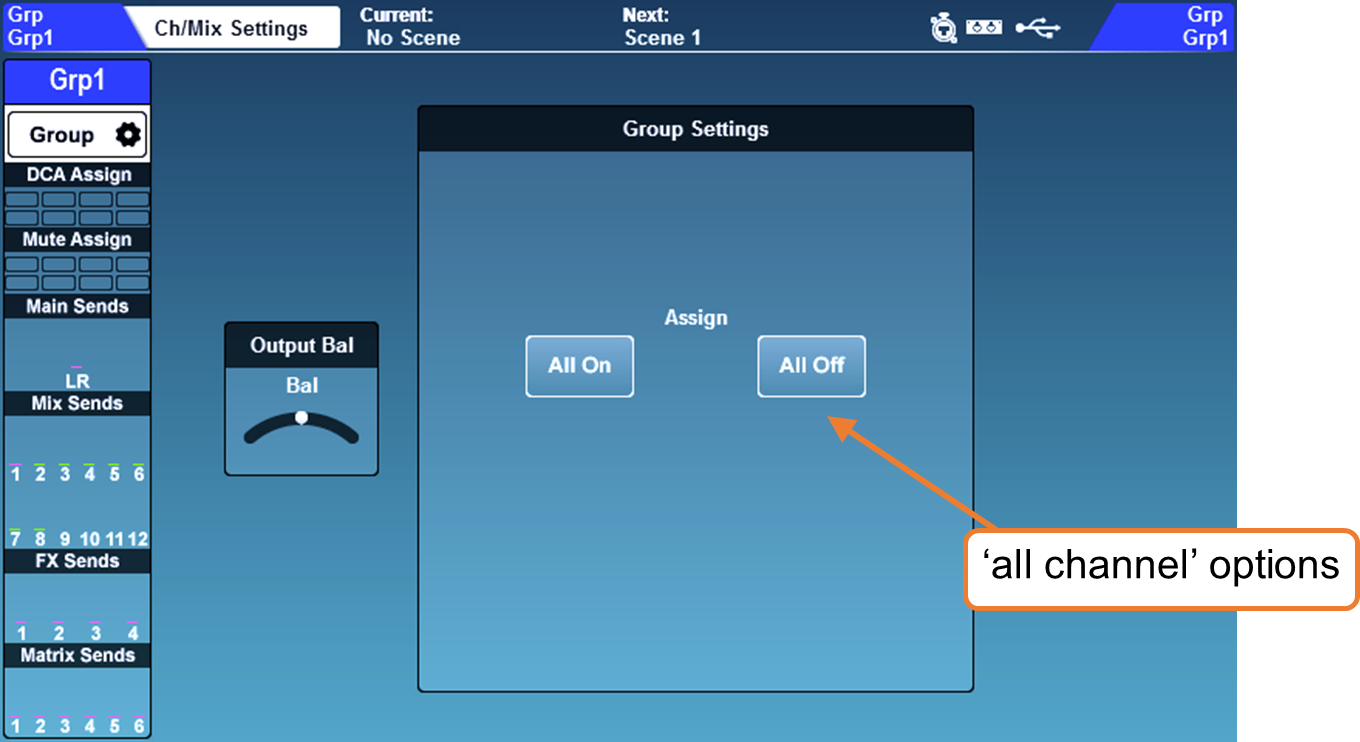

Group – (‘Group’)
• Toccare il valore ‘Output Bal’ e regolare usando la manopola touchscreen per aggiustare il bilanciamento in uscita.
• Toccare il pulsante ‘All On’ o ‘All Off’ per assegnare o rimuovere l’assegnazione di tutti i canali al gruppo.

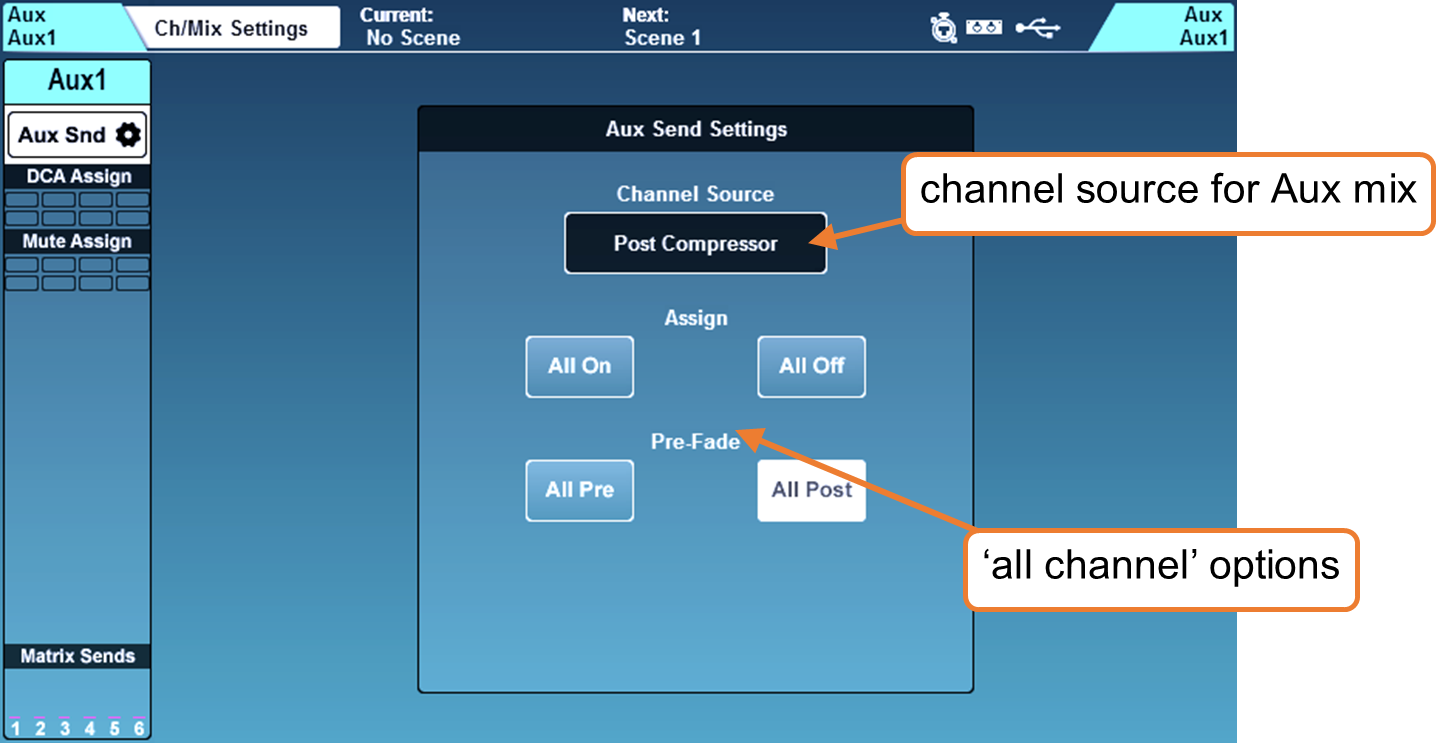

Aux – (‘Aux Snd’)
• Toccare il valore ‘Channel Source’ per scegliere da dove l’aux prende il segnale del canale. Ogni punto sorgente è presentato in ordine, ed è influenzato da tutte le elaborazioni precedenti che sono attivate.
Post Preamp = il segnale è influenzato solo dal guadagno del preamplificatore.
Post EQ = il segnale è anche influenzato da HPF, gate, insert e PEQ.
Post Compressor = il segnale è anche influenzato dal compressore.
Post Delay/AMM = il segnale è influenzato da tutta l’elaborazione del canale.
ⓘ Vedere la sezione Diagrammi a Blocchi per una rappresentazione visiva dei percorsi del segnale.
• Toccare il pulsante ‘All On’ o ‘All Off’ per assegnare o rimuovere l’assegnazione di tutti i canali all’aux.
• Toccare il pulsante ‘All Pre’ o ‘All Post’ per impostare tutti gli invii canale come pre-fader o post-fader.
FX – (‘FX Snd’)
• Toccare il valore ‘Channel Source’ per scegliere da dove il bus di invio FX prende il segnale del canale. Ogni punto sorgente è presentato in ordine, ed è influenzato da tutte le elaborazioni precedenti che sono attivate.
Post Preamp = il segnale è influenzato solo dal guadagno del preamplificatore.
Post EQ = il segnale è anche influenzato da HPF, gate, insert e PEQ.
Post Compressor = il segnale è anche influenzato dal compressore.
Post Delay/AMM = il segnale è influenzato da tutta l’elaborazione del canale.
• Toccare il pulsante ‘All On’ o ‘All Off’ per assegnare o rimuovere l’assegnazione di tutti i canali al bus FX.
• Toccare il pulsante ‘All Pre’ o ‘All Post’ per impostare tutti gli invii canale come pre-fader o post-fader.
Gruppi DCA/Mute

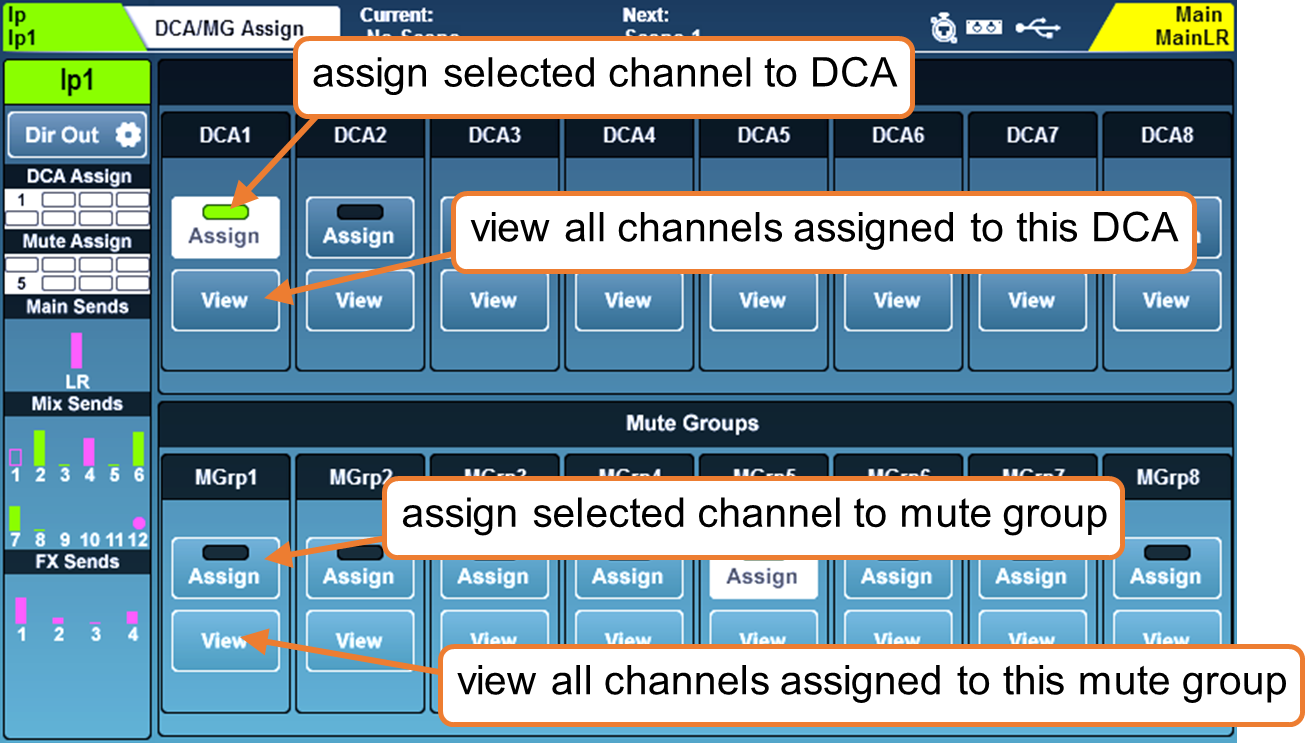

Toccare il blocco di assegnazione DCA/Mute per mostrare le assegnazioni per il canale selezionato.
I Digital Controlled Amplifiers (DCA) controllano i livelli di invio e i mute di più canali con un singolo fader e tasto mute.
I gruppi mute sono usati per silenziare più canali usando un solo SoftKey.
• Toccare i pulsanti ‘Assign’ per assegnare o rimuovere l’assegnazione del canale selezionato ai DCA o ai gruppi Mute.
• Toccare i pulsanti ‘View’ per vedere tutti i canali attualmente assegnati a quel DCA o gruppo Mute contemporaneamente.
• Toccare e trascinare su e giù in una finestra ‘View’ per vedere tutti i canali.
• I canali possono essere assegnati o rimossi toccando i pulsanti di assegnazione.
• Toccare i blocchi di assegnazione DCA/Mute per tornare alla vista delle assegnazioni del canale selezionato.
Sia nelle schermate ‘Processing’ che ‘Routing’, i canali DCA mostrano una lista di fino a 28 “Membri” (canali assegnati a quel DCA). Se ci sono più membri, apparirà ‘…’ in fondo alla lista.
• Toccare in qualsiasi punto di una lista membri DCA per visualizzare e assegnare o rimuovere canali.
ⓘ I DCA sono solo per controllo, non sommano né trasportano segnale, e pertanto non hanno funzionalità di elaborazione o metering.
ⓘ Premendo il tasto PAFL su una striscia fader DCA equivale a usare PAFL additivo su ogni membro del DCA. Quando attivato, i tasti PAFL dei membri del DCA lampeggiano.
ⓘ Quando si silenziano DCA o gruppi Mute, i tasti mute dei canali assegnati lampeggiano. Se un canale è anche silenziato indipendentemente, la durata dell’illuminazione cambia per indicarlo.
ⓘ La funzione ‘DCA Spill’ permette di “spillare” i membri DCA sulle strisce dei canali. Vedere la sezione DCA Spill per maggiori informazioni.

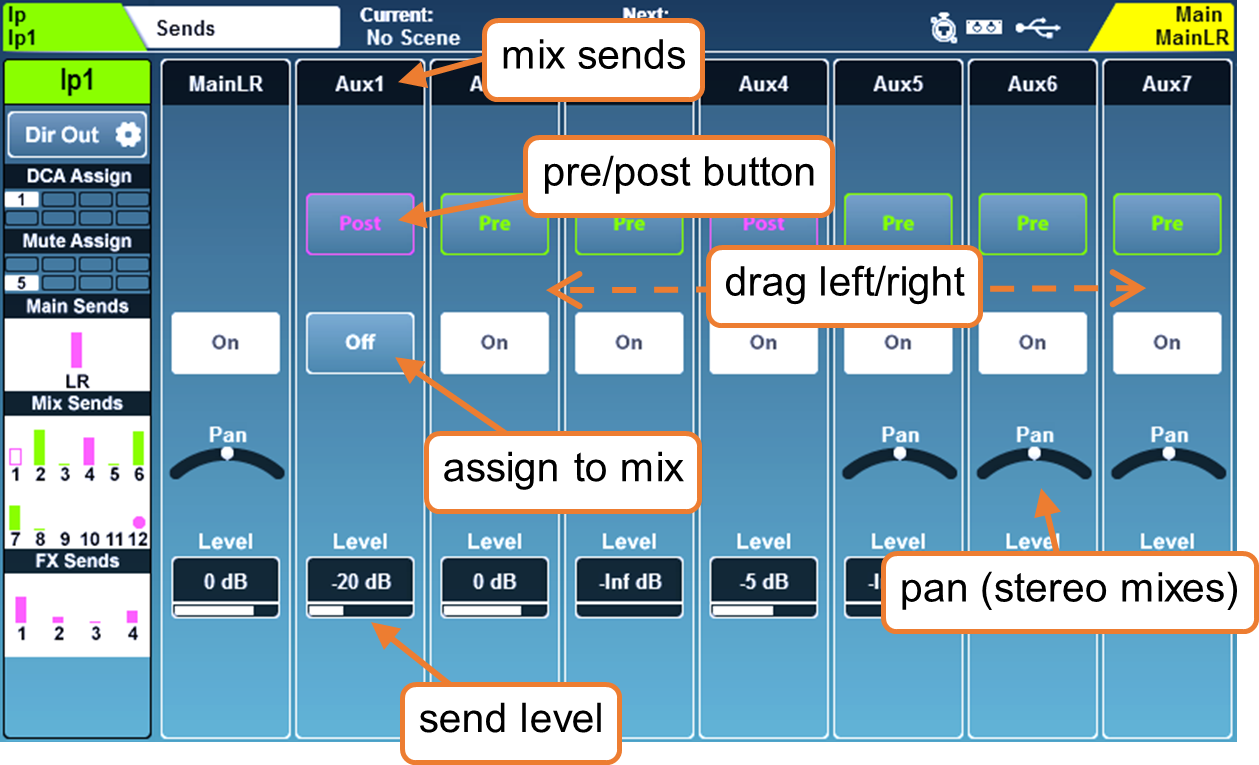

Livelli di Invio e Assegnazioni Mix
Questa schermata mostra tutti gli invii e le assegnazioni mix per il canale selezionato.
• Toccare e trascinare a sinistra o a destra per visualizzare tutti i mix e gli invii.
• Toccare un pulsante ‘On/Off’ per assegnare o rimuovere l’assegnazione del canale a un mix/invio o matrice.
• Toccare un pulsante ‘Pre/Post’ per impostare un invio come Pre-fader o Post-fader.
• Toccare un controllo ‘Pan/Bal’ e usare la manopola touchscreen per impostare il pan o bilanciamento di un invio.
• Toccare un valore ‘Level’ per regolare il livello di invio a un mix usando la manopola touchscreen.
ⓘ Mantenendo premuto il tasto ‘Assign’ sulla superficie del mixer e premendo il tasto ‘Sel’ di un canale si assegna o rimuove quell’assegnazione del canale dal mix attualmente selezionato.
ⓘ Mantenendo premuto il tasto ‘Assign’ sulla superficie del mixer e premendo il tasto ‘Sel’ di un mix si assegnano o rimuovono tutti i canali a quel mix.
ⓘ Mantenendo premuto il tasto ‘Pre Fade’ sulla superficie del mixer e premendo il tasto ‘Sel’ di un canale si alterna l’invio del canale al mix selezionato tra pre e post fader.
ⓘ Mantenendo premuto il tasto ‘Pre Fade’ sulla superficie del mixer e premendo il tasto ‘Sel’ di un mix si alternano tutti gli invii canale tra pre e post fader.
Tasto CH to All Mix
Premendo e tenendo premuto il tasto momentaneo ‘CH to All Mix’ si visualizzano tutti i livelli di invio per il canale attualmente selezionato sulle strisce dei fader. Se il canale selezionato è un mix, saranno mostrati i livelli di invio alle matrici.
Il tasto CH to All Mix può essere tenuto premuto contemporaneamente ai tasti ‘Assign’ o ‘Pre Fade’ per cambiare rapidamente le opzioni di routing a tutti i mix per il canale selezionato.
Matrici
Il SQ dispone di 3 bus matrice stereo che possono essere divisi per fornire fino a 6 matrici mono. Queste possono essere alimentate da qualsiasi combinazione di mix SQ e instradate a qualsiasi uscita disponibile per applicazioni quali:
• Registrazione – un singolo mix o combinazione di mix può essere registrato con elaborazione di mix aggiuntiva e controllo del livello.
• Altoparlanti aggiuntivi – una matrice può essere usata per inviare una copia di un singolo mix (spesso il mix LR) con elaborazione extra e/o delay aggiuntivo. Questo è utile per altoparlanti “fill” o per allineare temporalmente altoparlanti ausiliari.
• Alimentazione subwoofer – instradando il mix principale LR (Post-Fade) a una matrice e usando questa per alimentare subwoofer, l’intero livello del sistema può essere controllato dall’invio master LR, ma i subwoofer hanno elaborazione e controllo del livello aggiuntivi.
Ci sono tre metodi per inviare un mix a una matrice.
1) Gli invii matrice da un mix sono mostrati nella schermata livelli di invio e assegnazioni quando un mix è selezionato.

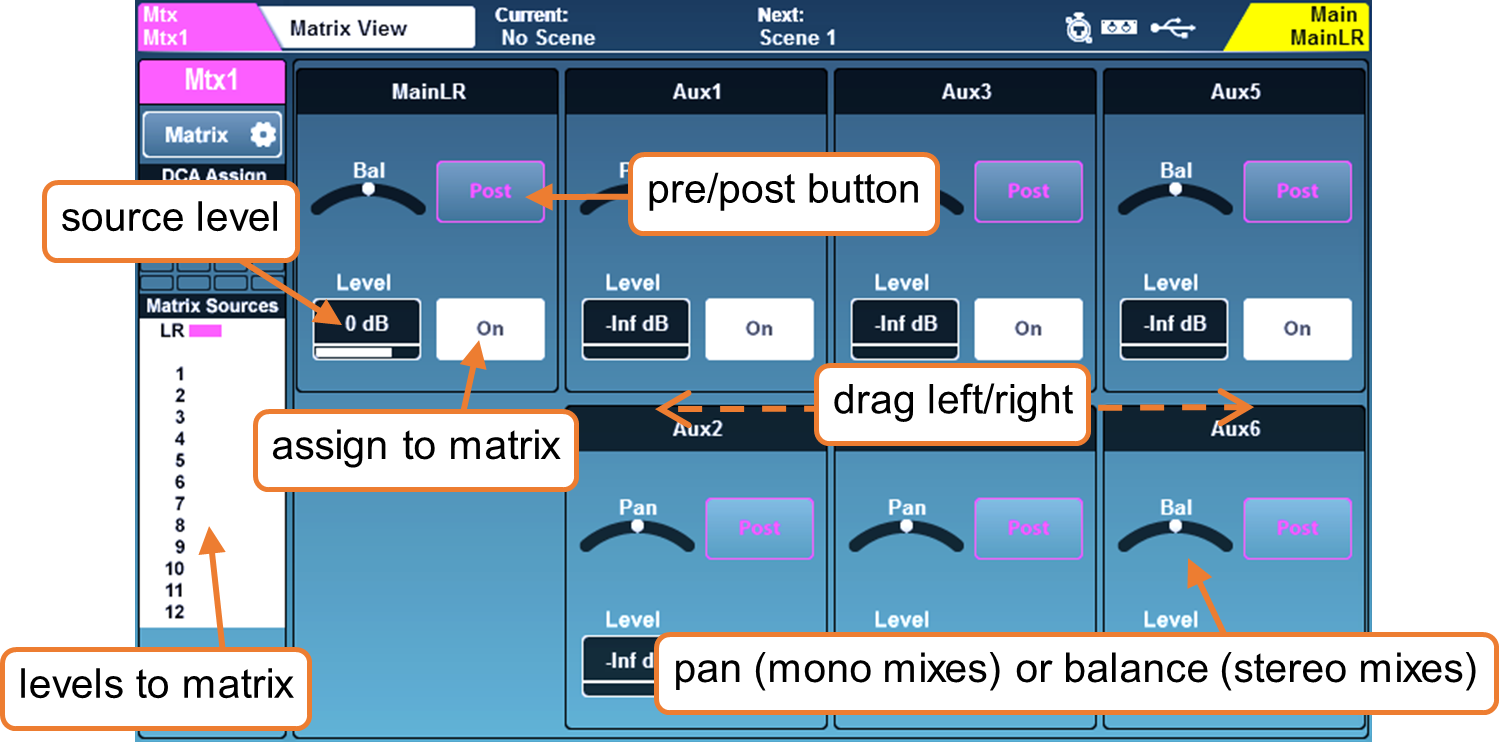

2) Le sorgenti matrice sono mostrate nella schermata livelli di invio e assegnazioni quando una matrice è selezionata.
3) Gli invii matrice sono mostrati sui fader quando un canale mix è selezionato e il tasto momentaneo ‘CH to All Mix’ è premuto e tenuto sulla superficie del SQ.
ⓘ Per informazioni su come impostare un mix in mono, vedere Input/Mix assegnazione stereo.
