Mesure en surface

Compteur LED principal

Le compteur LED à 12 segments situé sur la surface du Qu à droite de l’écran tactile affiche la mesure de niveau pour le bus PAFL, il affichera donc toujours la mesure de ce qui est envoyé à la sortie casque.

Par défaut, sans aucune touche PAFL active, cela affiche le niveau du mix principal LR.

ⓘ Le témoin LED PAFL sous les 12 segments LED s’allume lorsqu’une touche ou un bouton de routage PAFL est actif n’importe où dans la console.

Mesure des canaux

Chaque tranche de canal comprend un compteur chromatique pour indiquer le niveau, ainsi qu’une LED de crête pour signaler que le signal atteint un pic quelque part dans la chaîne de signal.

Mesure de crête

Tant qu’un canal en crête est assigné à une tranche de canal, il y a toujours une visibilité de toute crête sur la surface du Qu permettant de détecter toute crête potentiellement destructive n’importe où dans un canal comme suit :

• Si un canal atteint une crête sur une tranche de canal d’une couche inactive, la touche de sélection de couche s’allumera en rouge.
• Avec la couche sélectionnée, la LED rouge de crête (Pk) sur chaque tranche de canal utilise une détection multipoint pour afficher les crêtes n’importe où dans la chaîne de traitement de ce canal.
• Avec le canal sélectionné, les LED rouges de crête (Pk) à côté des commandes de traitement dédiées (Préampli, PEQ, GEQ, Compresseur) s’allument lorsque le signal atteint -3 dBFS au compteur juste après ce bloc de traitement. 0 dBFS est le maximum absolu, donc la LED Pk indique que le signal est proche de la saturation numérique à ce point.

Inversion des faders GEQ

En mode inversion des faders GEQ, si l’analyseur en temps réel (RTA) est assigné au canal (par exemple visible dans l’écran TRAITEMENT), les compteurs chromatiques de canal afficheront le niveau de chaque bande de fréquence au-dessus du fader qui la contrôle. La fréquence la plus marquée est également affichée via les LED Pk.

Si le RTA est utilisé sur un canal différent de celui sélectionné, par exemple via l’application Qu-MixPad, les compteurs chromatiques de canal et les LED Pk ne s’allumeront pas.

Écran des compteurs

|| COMPTEURS | Vue d’ensemble

Dans tout l’écran des compteurs :

• Les compteurs de niveau principal des canaux affichent le signal de -40 dB à +10 dB.
• Les compteurs de réduction de gain à droite de chaque compteur de canal montrent la réduction de niveau de 0 dB à -30 dB, ils sont rouges/rouge vif lorsque le compresseur est activé et gris foncé/gris clair lorsqu’il est désactivé.
• Gate : les indicateurs actifs sont rouges/rouge vif lorsque la porte est activée et gris foncé/gris clair lorsqu’elle est désactivée.

Vue d’ensemble

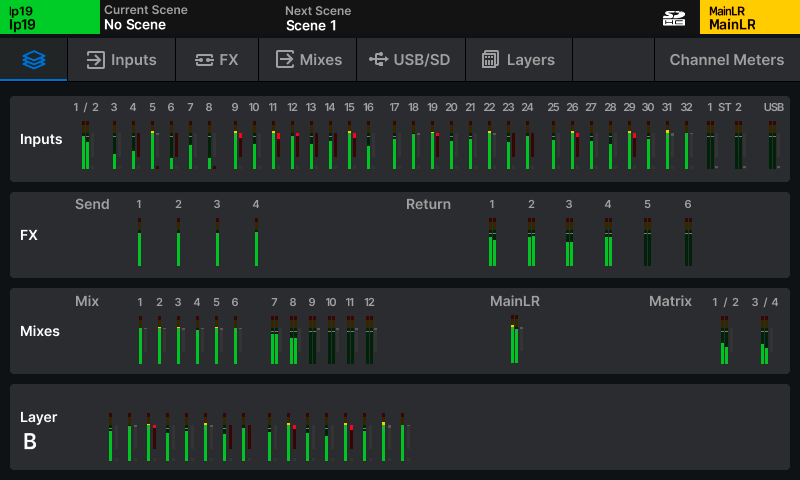

La vue d’ensemble des compteurs affiche tous les compteurs d’entrée, les envois et retours FX ainsi que les compteurs de mix, avec les compteurs de la couche de faders actuellement sélectionnée, le tout sur un seul écran.

• Touchez un onglet en haut de l’écran pour afficher des compteurs plus grands pour chaque type de canal.
• Touchez n’importe quelle section de compteurs pour accéder à l’onglet correspondant.
• Utilisez les touches de couche sur la surface pour sélectionner la couche actuellement affichée.

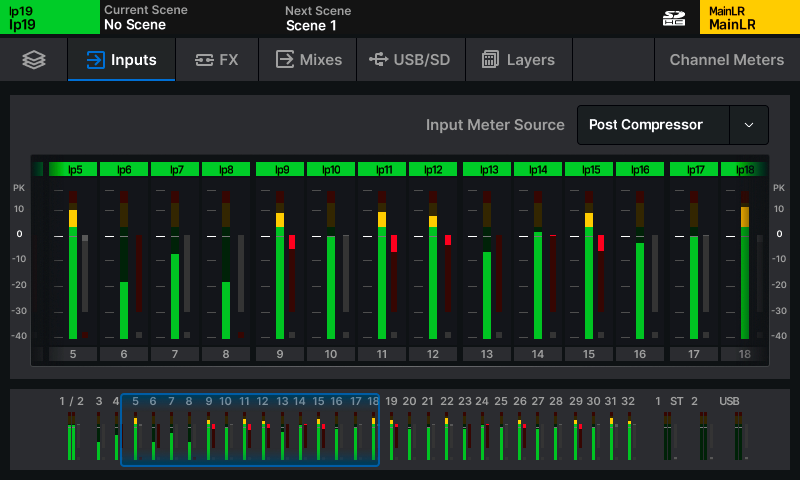

Entrées

• Touchez la source de mesure d’entrée pour choisir le point de mesure pour tous les canaux d’entrée. Notez que cela s’applique aussi à la mesure chromatique des canaux sur la surface.
• La section supérieure affiche des compteurs plus grands avec le nom et la couleur du canal.
• La section inférieure affiche tous les compteurs d’entrée et peut être utilisée pour la navigation.
• Touchez et faites glisser horizontalement sur les sections supérieure ou inférieure pour voir tous les compteurs d’entrée.

FX

Affiche tous les compteurs des envois et retours FX.

Mixages

Affiche tous les compteurs des canaux de mixage.

• Touchez la source de mesure de mix pour choisir le point de mesure pour tous les canaux de mix. Notez que cela s’applique aussi à la mesure chromatique des canaux sur la surface.

USB/SD

Les compteurs d’entrée USB affichent le signal provenant soit de l’USB-C soit de la lecture du Qu Drive, la lecture du Qu Drive ayant la priorité.

Les compteurs de sortie USB affichent le signal de sortie des canaux qui ont été patchés vers les sorties USB dans l’écran I/O.

Couches

Affiche tous les compteurs pour toutes les tranches de fader de la couche de fader actuellement sélectionnée.

• Utilisez les touches de couche sur la surface pour sélectionner la couche actuellement affichée.

|| COMPTEURS | Entrées

Mesure chromatique des canaux

|| COMPTEURS | Compteurs de canal

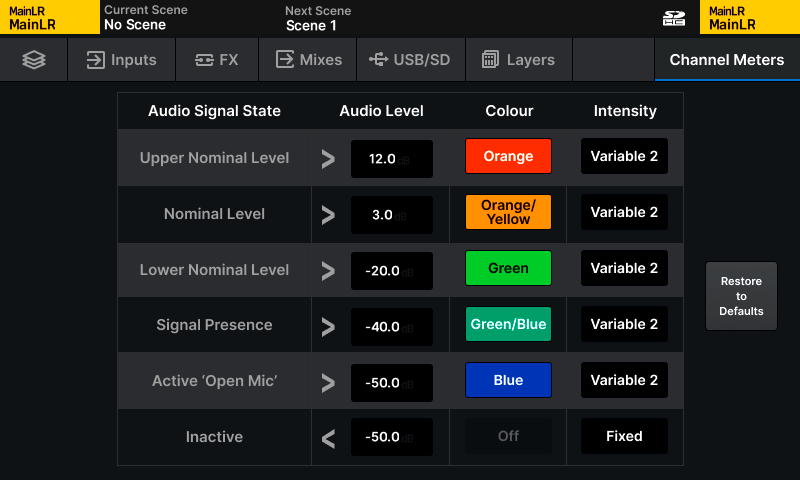

La mesure chromatique des canaux affiche l’information d’un compteur haute résolution dans l’espace d’une seule LED sur chaque tranche de canal. Elle peut représenter une gamme de niveaux bien plus large qu’un compteur traditionnel et son comportement est personnalisable dans l’onglet Compteurs de canal.

• Touchez une valeur de niveau audio et ajustez-la à l’aide du bouton rotatif de l’écran tactile.
• Touchez une couleur pour un état du signal audio et utilisez le bouton rotatif de l’écran tactile pour ajuster la ou les couleurs pour cette plage de niveaux.
• Touchez la valeur Intensité pour choisir le comportement des compteurs.

Fixe - Le compteur change instantanément d’état.

Variable 1 - Le compteur change près des extrémités de sa plage.

Variable 2 - Le compteur change sur toute sa plage.

• Touchez le bouton Restaurer les valeurs par défaut pour réinitialiser les réglages :

ⓘ La source de mesure chromatique des canaux correspond au point de mesure sélectionné pour les compteurs d’entrée et de mix.

ⓘ Les valeurs de niveau audio sont limitées par les réglages des états supérieurs et inférieurs.
