Mise sous tension et extinction

Mise sous tension

1. Connectez l'alimentation secteur IEC.
2. Mettez sous tension le Qu à l'aide de l'interrupteur d'alimentation.
3. Baissez les niveaux de sortie sur le Qu.
4. Connectez les sorties à un équipement externe, par exemple des amplificateurs ou des enceintes amplifiées.
5. Mettez sous tension tout équipement externe et réglez correctement leurs niveaux d'entrée, par exemple amplificateurs, enceintes amplifiées, émetteurs IEM.
6. Montez les niveaux de sortie sur le Qu.

Extinction

1. Baissez les niveaux de sortie sur le Qu.
2. Arrêtez tout enregistrement Qu Drive sur USB-A ou carte SD.
3. Éteignez ou déconnectez tout équipement externe, par exemple amplificateurs, enceintes amplifiées, émetteurs IEM.
4. Touchez le bouton Arrêter sur l'écran Accueil (appuyez plusieurs fois sur la touche d'écran TRAITEMENT ou ROUTAGE pour désélectionner tout canal et afficher l'écran Accueil).
5. Lorsque vous y êtes invité, éteignez l'appareil à l'aide de l'interrupteur d'alimentation.

Le concept de base

• Les signaux d'entrée, tels que les microphones ou les signaux niveau ligne, sont connectés aux prises d'entrée.
• Les prises d'entrée sont patchées aux canaux d'entrée.
• Les canaux d'entrée sont utilisés pour traiter et ajuster les signaux individuels.
• Les canaux d'entrée sont sommés et routés vers les canaux de mixage.
• Les canaux d'entrée et les canaux de retour FX peuvent être routés vers des canaux de mixage de groupe ou vers les FX pour un traitement supplémentaire du signal sommé.
• Les canaux d'entrée, de groupe et de retour FX peuvent être routés vers un mixage principal ou des canaux de mixage auxiliaires pour un traitement supplémentaire du signal sommé.
• Les canaux de groupe, auxiliaires et de mixage principal peuvent être routés vers des canaux de mixage matriciel pour un traitement supplémentaire.
• Les sorties directes d'entrée, les retours FX et les canaux de mixage peuvent être patchés aux prises de sortie.
• Les prises de sortie sont connectées à un équipement externe, tel que des amplificateurs.

Types de canaux

Entrées Mono

32 canaux de traitement d'entrée. Ceux-ci peuvent provenir de connexions locales, distantes ou numériques, et être envoyés à différents niveaux vers n'importe quel mixage.

Entrées Stéréo

2 entrées ligne stéréo (ST1 et ST2) sont toujours directement issues des prises d'entrée stéréo locales. L'entrée USB stéréo provient toujours des entrées USB 1&2, que ce soit via USB-A, USB-C ou lors de la lecture depuis une carte SD.

Main LR

Ceci est le mixage principal. Tous les modes et options post-fader suivent ce mix.

Mixages

6 canaux de mixage mono (Mixages 1-6) pouvant être appariés pour jusqu'à 3 mixages stéréo. 6 canaux de mixage stéréo (Mixages 7-12) pouvant être basculés en mono. Les canaux de mixage peuvent être utilisés comme auxiliaires (sorties indépendantes avec options pré/post fader) ou comme groupes (combiner plusieurs canaux d'entrée en un seul canal de groupe pour traitement et routage).

FX Envois

4 bus d'envoi FX sont inclus pour utilisation avec les moteurs FX internes.

FX Retours

6 canaux de retour stéréo dédiés avec égaliseur paramétrique (PEQ) provenant de toute unité FX utilisée en configuration « Mix->Retour ». Ceux-ci peuvent être envoyés aux mixages à différents niveaux de la même manière que les canaux de traitement d'entrée.

Matrice

4 mixages matriciels mono pouvant être appariés pour jusqu'à 2 mixages matriciels stéréo, alimentés par une combinaison d'autres mixages.

DCA

8 « amplificateurs contrôlés numériquement » pour ajuster le niveau et les mutings de plusieurs canaux avec un seul jeu de commandes.

MIDI

32 tranches de canal disponibles qui envoient des données de contrôle MIDI via MIDI sur USB et TCP/IP.

ⓘ Les tranches de canal MIDI n'envoient et ne répondent qu'aux messages MIDI ; leur état n'est pas enregistré avec les Scènes ou les Shows.

Commandes physiques

Touches

Toutes les touches sont étiquetées, et la plupart s'illuminent pour indiquer qu'elles sont actives. Toutes ont des fonctions spécifiques, à l'exception des touches souples qui sont assignables par l'utilisateur.

Tranches de fader

Il y a 4 couches de tranches de fader de canal librement assignables. Pour toutes les entrées et retours FX, le fader contrôle le niveau d'envoi de ce canal vers le mixage sélectionné. Les faders d'envoi FX, Main LR, Groupe, Aux et Matrice contrôlent les niveaux de sortie. Les faders DCA affectent le niveau des membres du DCA, et les faders MIDI envoient des messages de niveau MIDI. Les tranches de fader sont également utilisées par la fonction Fader Flip de l'égaliseur graphique (GEQ).

Commandes rotatives dédiées

Utilisées pour contrôler les paramètres de traitement les plus courants pour le canal actuellement sélectionné.

Écran tactile et commande rotative tactile

L'écran tactile permet une interaction utilisateur simple via des boutons et menus à l'écran. Les paramètres peuvent également être sélectionnés à l'écran et ajustés à l'aide de la commande rotative tactile. Lorsqu'un paramètre est sélectionné, la commande rotative tactile s'illumine pour indiquer qu'elle peut être utilisée.

Touches d'écran

TRAITEMENT

Sélectionnez n'importe quel canal d'entrée ou de sortie en utilisant une touche SEL verte et l'écran Traitement affichera tout le traitement audio pour ce canal. Appuyez plusieurs fois pour désélectionner tout canal et revenir à l'écran Accueil.

ROUTAGE

Sélectionnez n'importe quel canal d'entrée ou de sortie en utilisant une touche SEL verte et l'écran Routage affichera toutes les options de routage pour ce canal, y compris les niveaux d'envoi et les affectations. Appuyez plusieurs fois pour désélectionner tout canal et revenir à l'écran Accueil.

MÉTRES

Affichez tous les mètres d'entrée, FX et de mixage. Configurez la mesure chromatique des canaux.

FX

Ajustez les paramètres et réglages des 6 unités FX internes.

SCÈNES

Stockez et rappelez différents états de mixage. Configurez les filtres de rappel et gérez la liste de repères (Cue List).

CONFIGURATION

Inclut les options de configuration audio, surface, mixeur, réseau et utilisateur.

UTILITAIRES

Inclut les outils d'enregistrement/lecture, transfert de données, AMM et Gain Assistant.

I/O

Tout le patching des entrées et sorties.

Flux de travail

L'interface utilisateur du Qu a été conçue pour une opération rapide lors du mixage – les paramètres les plus importants disposent de commandes dédiées et des raccourcis sont disponibles sur la surface physique pour éviter de naviguer dans les menus autant que possible.

• Appuyez sur une touche bleue LR, MIX ou FX sur le côté droit de la surface pour afficher et ajuster les niveaux d'envoi de chaque canal vers le mix sélectionné sur les faders. Utilisez les touches de couche pour naviguer parmi les 4 couches de faders.
  La tranche MIX contrôle le niveau d'envoi global du mix/FX sélectionné.
• Appuyez sur Mute pour couper complètement un canal. Les touches Mute s'illuminent ou clignotent lorsqu'un canal est coupé.
• Sélectionnez un canal en appuyant sur une touche SEL. Les commandes physiques à gauche de l'écran peuvent maintenant être utilisées pour ajuster les paramètres du canal sélectionné.
• Allez à l'écran TRAITEMENT pour voir un aperçu du traitement pour la tranche sélectionnée. Touchez un « bloc » de traitement en haut pour voir une vue détaillée, puis touchez un paramètre à l'écran et utilisez la commande rotative tactile pour ajuster.
• Utilisez les touches PAFL (Pré/Après Fader Écoute) pour router un canal vers le bus PAFL/sortie casque.
• Les envois de mixage réglés sur POST-FADE suivent les niveaux d'envoi LR. Pour basculer les canaux entre PRE-FADE et POST-FADE pour le mix actuellement sélectionné, maintenez la touche PRE FADE enfoncée et utilisez les touches SEL.
• Pour assigner ou désassigner complètement un canal du mix actuellement sélectionné, maintenez la touche ASSIGN enfoncée et utilisez les touches SEL.
• Appuyer et maintenir la touche CH TO ALL MIX affichera les niveaux d'envoi du canal actuellement sélectionné vers tous les mixages sur les tranches de fader.
• Appuyez sur la touche d'écran FX pour voir et ajuster les moteurs FX.
  Utilisez la touche LIBRARY pour rappeler les types et préréglages FX – modifiez les paramètres en les sélectionnant à l'écran et en utilisant la commande rotative tactile.
  Les bus FX 1 à 4 envoient par défaut aux moteurs FX 1 à 4.
  Les canaux de retour FX sont routés vers les mixages de la même manière que les canaux d'entrée.
• Maintenez la touche COPIER et appuyez sur une touche IN, une touche SEL ou une touche MIX pour copier les paramètres ou envois.
  Maintenez la touche COLLER et appuyez sur une touche SEL ou MIX pour coller le traitement ou les affectations d'envoi vers un autre canal.
  Maintenez la touche RÉINITIALISER et appuyez sur une touche IN, une touche SEL ou une touche MIX pour réinitialiser les paramètres ou niveaux et affectations d'envoi.
• Appuyez sur la touche VUE pour faire défiler les informations du canal et des prises sur les affichages des tranches ainsi que voir les affectations des touches souples à l'écran.

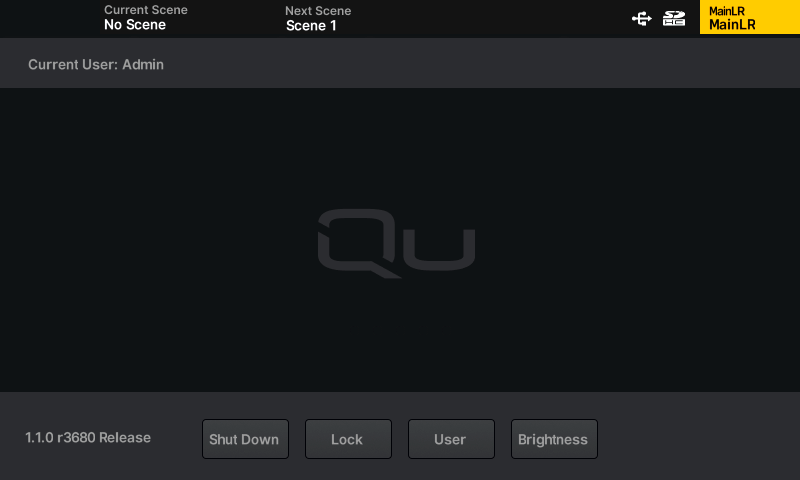

Écran d'accueil

Ceci est le premier écran affiché lors de la mise sous tension du Qu. Il est également affiché lorsqu'aucun canal n'est sélectionné et que les touches d'écran TRAITEMENT ou ROUTAGE sont actives. Appuyez plusieurs fois sur la touche d'écran TRAITEMENT ou ROUTAGE pour revenir à l'écran Accueil.

Arrêter – Touchez pour éteindre le Qu.

Verrouiller – Touchez pour verrouiller la surface du Qu et empêcher les ajustements.

Utilisateur – Touchez pour changer d'utilisateur actif.

Luminosité – Touchez pour accéder directement à l'écran des réglages de luminosité de l'écran tactile et des LED.

Barre nord de l'écran

La barre nord est toujours visible en haut de l'écran ; de gauche à droite, elle peut afficher les informations suivantes :

• Le canal actuellement sélectionné.
• La scène actuelle (dernière rappelée) et la scène suivante (sélectionnée).
• Les erreurs (tapez dessus pour plus d'informations).
• Si des applications de télécommande sont connectées.
• Le statut de connexion SLink/Dante.
• Les symboles Qu Drive pour la disponibilité USB-A et carte SD ainsi que le statut d'enregistrement/lecture.
• Le mix actuellement sélectionné.
