Qu-5/6/7. Connexions

Print to PDF
  • Mise à jour

Alimentation

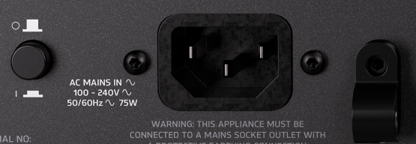

Connexion IEC

Connexion principale d’alimentation avec interrupteur marche/arrêt.

Utilisez le « P-Clip » pour fixer le câble d’alimentation secteur si nécessaire.



Entrées locales

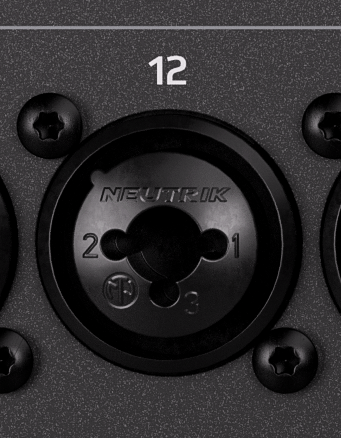

Entrées combinées

XLR symétrique (1-Masse, 2-Chaud/Positif, 3-Froid/Négatif)

Ou prise jack ¼” TRS (Pointe-Chaud/Positif, Anneau-Froid/Négatif, Manchon-Masse)

Préampli rappelable avec gain +60 dB, atténuateur fixe de -20 dB sur l’entrée TRS, alimentation fantôme fournie uniquement sur la connexion XLR.

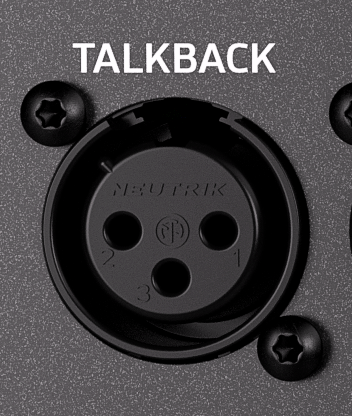

Talkback

XLR symétrique (1-Masse, 2-Chaud/Positif, 3-Froid/Négatif)

Préampli rappelable avec gain +60 dB et alimentation fantôme.

Routable vers les canaux de traitement d’entrée.

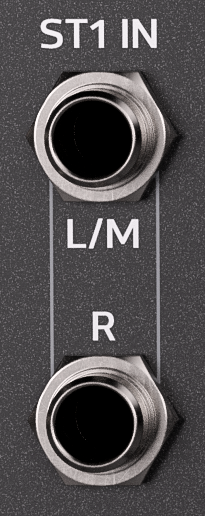

Entrées ligne stéréo

2x prises jack ¼” TRS (Pointe-Chaud/Positif, Anneau-Froid/Négatif, Manchon-Masse)

Normalisées (G/M, D), connectez les signaux mono uniquement à la prise gauche. Réglage numérique disponible dans le canal de traitement.



Sorties locales

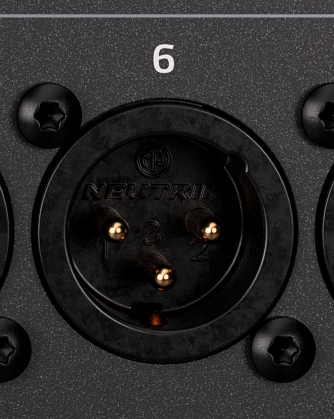

XLR Sorties ligne

XLR symétrique (1-Masse, 2-Chaud/Positif, 3-Froid/Négatif)

Sortie nominale +4 dBu (lorsque le vumètre de sortie affiche 0 dB)

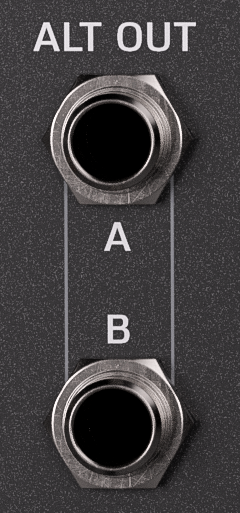

Sorties ligne TRS

Prise jack ¼” TRS symétrique (Pointe-Chaud/Positif, Anneau-Froid/Négatif, Manchon-Masse)

Sortie nominale +4 dBu (lorsque le vumètre de sortie affiche 0 dB)

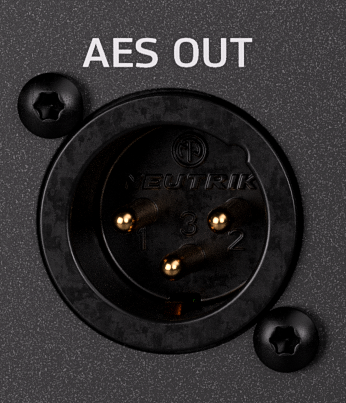

Sortie numérique AES

Sortie numérique stéréo sur XLR pour utilisation avec câbles symétriques 110 ohms.

Casque

Prise jack stéréo ¼” TRS (Pointe-Gauche, Anneau-Droite, Manchon-Masse).

Réglage numérique rappelable.

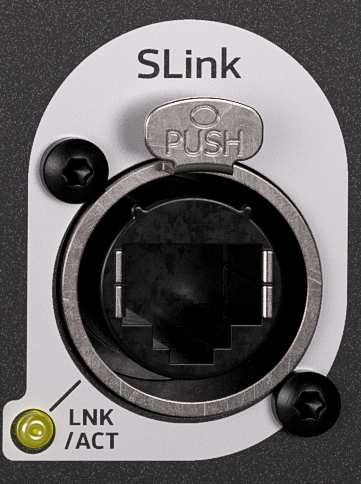

Port etherCON RJ45 pour étendre le Qu en utilisant la gamme d’extensions Allen & Heath Everything I/O. Le mode bascule automatiquement entre les protocoles dSnake/ME, DX et gigaACE/GX.
Protocole Taux d’échantillonnage Nombre max de prises d’entrée Nombre max de prises de sortie
dSnake/ME 48 kHz 40 20 (+40 ME)
DX 96 kHz 32 32
gigaACE/GX 96 kHz 128 128

ⓘ SLink ne supporte pas plusieurs protocoles sur une seule connexion.

ⓘ La connexion d’extensions augmente le nombre de prises d’entrée et de sortie disponibles dans le système, cela ne modifie pas le nombre de canaux d’entrée ou de mixage disponibles.

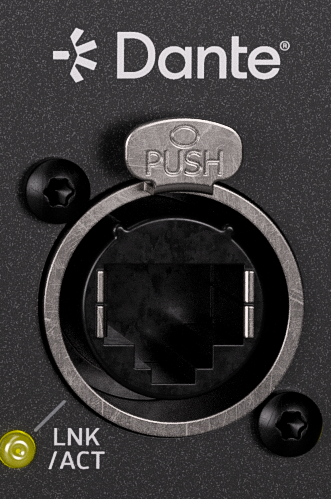

Dante (Qu-5D, Qu-6D, Qu-7D uniquement)

Dante port réseau audio multicanal

Port etherCON RJ45 pour connecter le Qu à un réseau Dante, ou directement à d’autres équipements compatibles Dante.

Inclut le contrôle du préampli lorsqu’il est utilisé avec les extensions Allen & Heath DT.

16x16 canaux audio à 48 kHz ou 96 kHz.



USB et carte SD

USB-A

(Qu en mode hôte, pour audio et stockage/chargement de données)
Conforme à la norme USB 2.0. Utilisez des disques formatés en FAT32.

USB-C

(Qu en mode client, pour audio et MIDI).
Conforme à la norme USB 2.0. Interface USB et MIDI compatible classe. Pilote pour Windows disponible sur www.allen-heath.com/resources

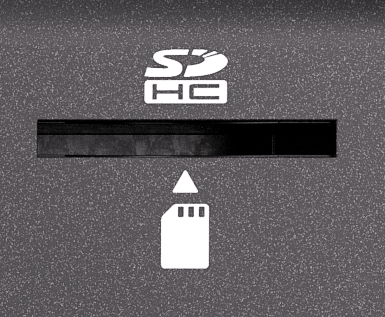

SDHC

Emplacement pour carte SD pleine taille.
Utilisez SDHC, jusqu’à 32 Go, UHS-I, Classe 10.



Réseau

Port réseau RJ45

Utilisé pour connecter le Qu à un routeur sans fil, point d’accès, réseau local ou directement à un appareil, permettant au Qu de transmettre et recevoir des données de contrôle. Pour utilisation avec les applications Allen & Heath Qu, et pour le MIDI sur TCP/IP.

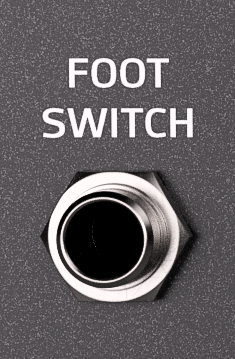

Pédalier

Jack ¼” Mono (TS) ou Double (TRS)

Peut être calibré pour une utilisation avec des interrupteurs momentanés ou à verrouillage.
