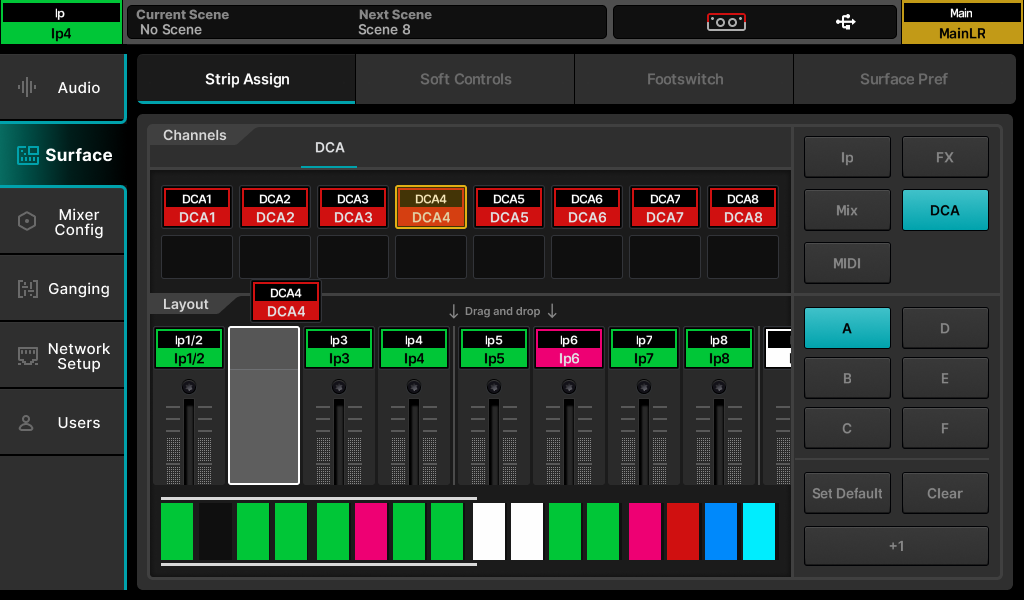

Attribution des tranches

Toutes les tranches de fader sur le SQ+ sont librement assignables.

Appuyez sur la touche écran « SETUP », touchez l’onglet « Surface » puis touchez l’onglet « Strip Assign ».

• Les canaux du SQ+ sont affichés dans la moitié supérieure de l’écran. Sélectionnez les types de canaux en touchant les boutons à droite, puis utilisez les onglets en haut pour voir tous les canaux disponibles de ce type.
• Les tranches de fader sont affichées dans la moitié inférieure de l’écran. Sélectionnez les couches en touchant les boutons à droite ou en changeant de couche sur la surface, puis touchez et faites glisser vers la gauche ou la droite ou utilisez la section de navigation tout en bas pour voir tous les emplacements de tranches de fader disponibles.
• Pour assigner des canaux aux tranches de fader, touchez et faites-les glisser de la rangée supérieure vers une tranche de fader dans la rangée inférieure.
• Pour supprimer des attributions, touchez et faites-les glisser hors de la tranche de fader en bas vers le haut de l’écran.
• Touchez et faites glisser les canaux dans la section inférieure pour les « prendre » et les assigner à une autre tranche. Notez que cela écrasera toute attribution existante.

Il y a trois boutons fonctionnels en bas à droite de l’écran.

• Utilisez le bouton « Clear » pour effacer complètement une couche.
• Le bouton « Set Default » assignera les tranches de canal par défaut à la couche actuelle.
• Assignez une seule tranche, ou touchez une tranche dans la section inférieure pour la sélectionner, puis touchez le bouton « +1 » pour assigner la tranche de canal logique suivante. Par exemple, avec le canal d’entrée mono 4 assigné et sélectionné, appuyer sur le bouton « +1 » assignera le canal d’entrée mono 5 à la tranche de canal suivante.

ⓘ Les canaux de retour FX peuvent être assignés aux tranches de fader mais ne seront pas visibles à moins qu’ils ne soient routés depuis la sortie du moteur FX (c’est-à-dire configurés en « Mix -> Return » sur le panneau arrière).

ⓘ Le bus « Listen » n’est pas un type de canal, mais le fader Mix ou un Soft Rotary peuvent être utilisés pour contrôler le niveau Listen.

Configuration mono/stéréo des entrées

Pour utiliser les canaux d’entrée comme canaux stéréo dans tout le mixeur, ils doivent d’abord être basculés en mode stéréo.

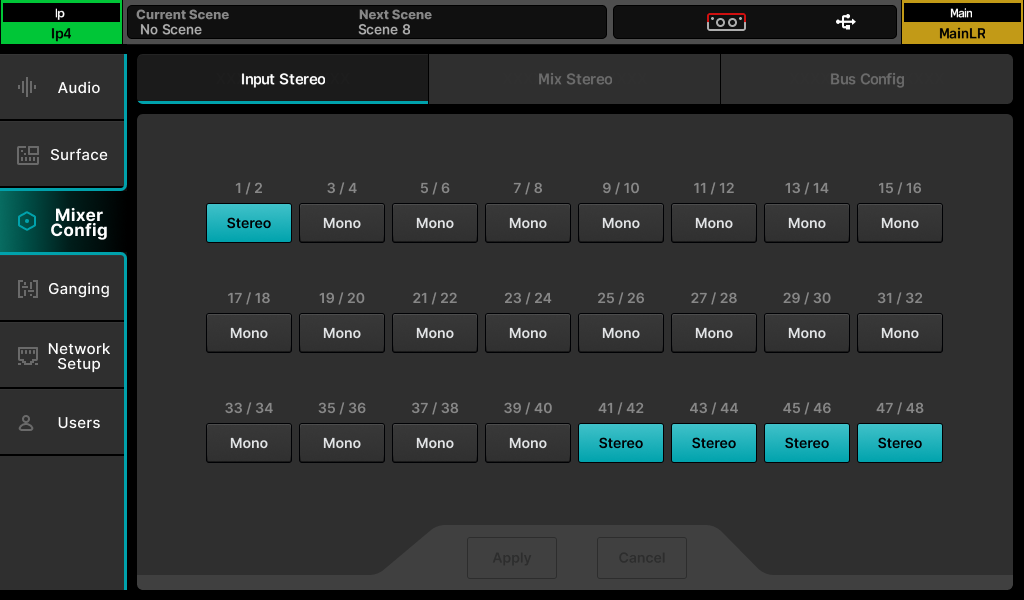

Dans l’écran « SETUP », touchez l’onglet « Mixer Config », puis touchez « Input Stereo »

• Les paires impaires/paires de canaux d’entrée peuvent être basculées entre le mode mono et stéréo en touchant le bouton « Mono/Stereo ».
• Touchez le bouton « Apply » pour appliquer les modifications.
• Touchez le bouton « Cancel » pour annuler les modifications et afficher l’état actuel.

ⓘ Par défaut, les changements d’état mono/stéréo des entrées et mix lors du rappel de scène sont bloqués par les filtres globaux.

Configuration mono/stéréo des mixes

Les mixes peuvent être utilisés comme canaux mono ou stéréo dans tout le mixeur. Lorsqu’ils sont réglés en stéréo, les signaux envoyés depuis les canaux d’entrée mono peuvent être panoramisés et les signaux stéréo sont transmis en stéréo avec contrôle de balance. Lorsqu’ils sont réglés en mono, les signaux stéréo sont sommés.

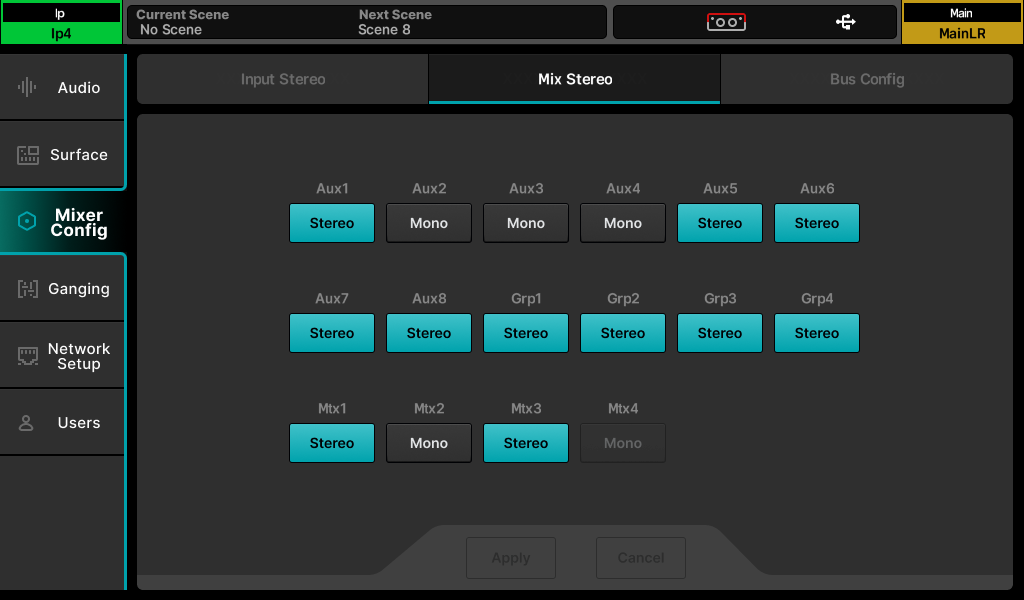

Dans l’écran « SETUP », touchez l’onglet « Mixer Config », puis touchez « Mix Stereo ».

• Tout mix peut être basculé entre le mode mono et stéréo en touchant le bouton « Mono/Stereo ».
• Touchez le bouton « Apply » pour appliquer les modifications.
• Touchez le bouton « Cancel » pour annuler les modifications et afficher l’état actuel.

ⓘ Par défaut, les changements d’état mono/stéréo des entrées et mix lors du rappel de scène sont bloqués par les filtres globaux.

Matrices supplémentaires –

Le basculement de chacune des matrices stéréo 1, 2 ou 3 en mono activera une matrice mono supplémentaire, permettant jusqu’à 6 matrices mono au total.

Le basculement de l’une d’elles en stéréo supprimera toujours d’abord la matrice mono la plus élevée en numéro.

Le traitement, le routage et les autres réglages pour les canaux de matrice mono 4-6 sont toujours stockés lors de la sauvegarde d’une scène, même si la matrice elle-même n’est pas disponible car utilisée par une matrice stéréo. De cette manière, si la matrice redevient disponible, aucun réglage ne sera perdu.

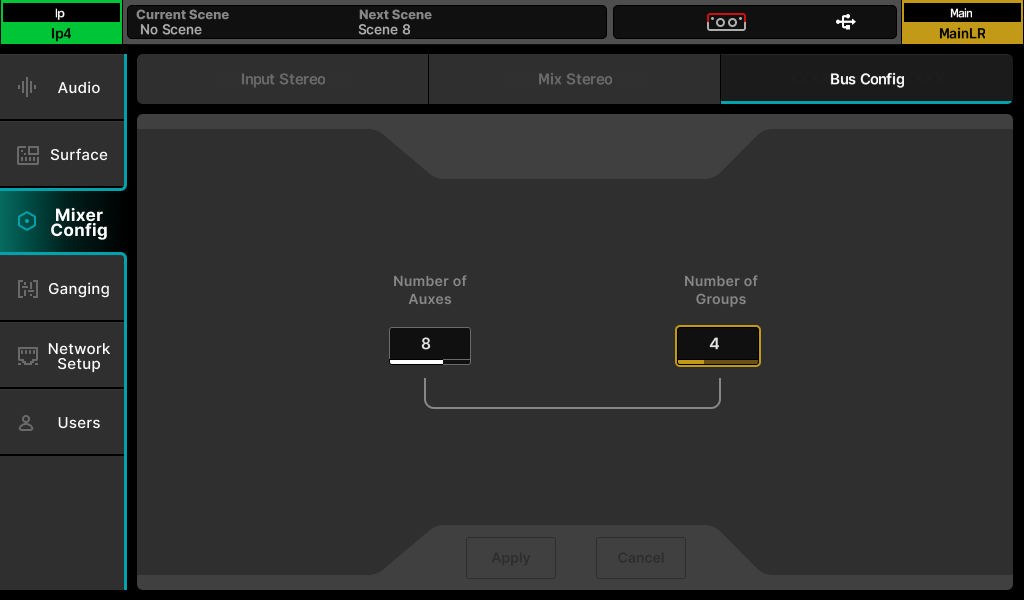

Configuration des bus Aux/Groupe de mix

Les 12 mixes peuvent être basculés entre les modes auxiliaire et groupe sous l’onglet « Bus Config » dans « Mixer Config ».

• Touchez soit la valeur « Number of Auxes » ou la valeur « Number of Groups », puis ajustez avec le rotary tactile.
• Augmenter le nombre de groupes réduira le nombre d’auxiliaires et vice versa.
• Touchez le bouton « Apply » pour appliquer les modifications.

Les auxiliaires seront toujours assignés séquentiellement aux premières touches de mix, les groupes étant assignés ensuite. Par exemple, si vous configurez les bus en 5 groupes et 7 auxiliaires, les auxiliaires 1 à 7 seront sur les touches de mix 1 à 7 et les groupes 1 à 5 seront sur les touches de mix 8 à 12.

ⓘ Les touches de mix assignées aux auxiliaires s’illuminent en bleu lorsqu’elles sont actives, et les touches assignées aux groupes s’illuminent en magenta.

SoftKeys/SoftRotaries

Les SoftKeys et SoftRotaries vous permettent de personnaliser les contrôles de surface du SQ+.

Appuyez sur la touche écran « SETUP », puis touchez l’onglet « Surface » suivi de l’onglet « Soft Controls » pour voir et ajuster les attributions des SoftKeys et SoftRotaries.

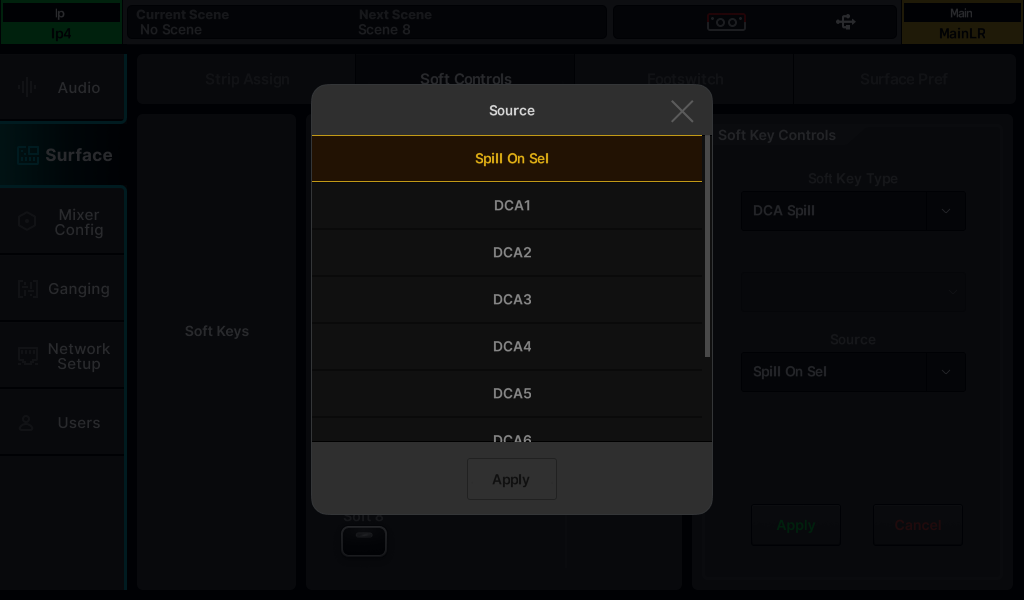

Pour changer la fonction d’un SoftKey ou d’un SoftRotary :

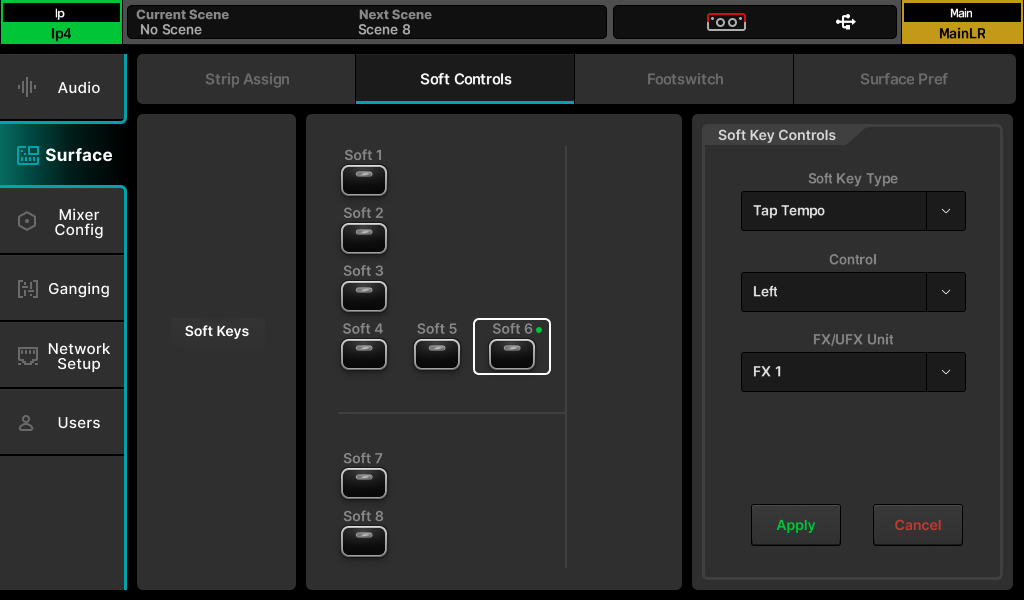

1. Touchez soit « Soft Keys » ou « Soft Rotaries » (SQ6+, SQ7+).
2. Touchez un bouton SoftKey ou SoftRotary numéroté, ceux-ci correspondent au marquage sur la surface du SQ+ et sont surlignés en blanc lorsqu’ils sont sélectionnés.
3. Touchez la valeur du type de contrôle et sélectionnez un type.
4. Touchez la valeur de l’option de contrôle 1 (si disponible) et sélectionnez une option.
5. Touchez la valeur de l’option de contrôle 2 (si disponible) et sélectionnez une option.
6. Pour les Soft Rotaries sur SQ6+ et SQ7+, il y a une troisième option de contrôle pour sélectionner la fonction de la touche associée.
7. Si un changement a été effectué sur un contrôle souple mais pas encore appliqué, il sera marqué par un point vert.
8. Touchez le bouton « Apply » ou « Cancel » pour appliquer ou ignorer les modifications.

Les SoftKeys s’illuminent avec différentes couleurs selon la fonction. Lorsqu’ils sont assignés à un Tap Tempo, ils clignotent pour afficher le tempo actuel.

Chaque SoftRotary possède un affichage LCD, une touche assignable et s’illumine lorsqu’il est actif, la couleur du rotary et de la touche correspondant à la fonction assignée.

• L’affichage LCD du SoftRotary affiche momentanément la valeur du paramètre lorsqu’il est ajusté.
• Appuyez plusieurs fois sur la touche « View » pour afficher la fonction et la valeur du Soft Rotary.

Pédale

Connectez une pédale simple ou double, momentanée ou à verrouillage avec un connecteur jack TS ou TRS ¼” à la prise « FOOT SWITCH » à l’arrière du mixeur pour permettre un contrôle mains libres du SQ+.

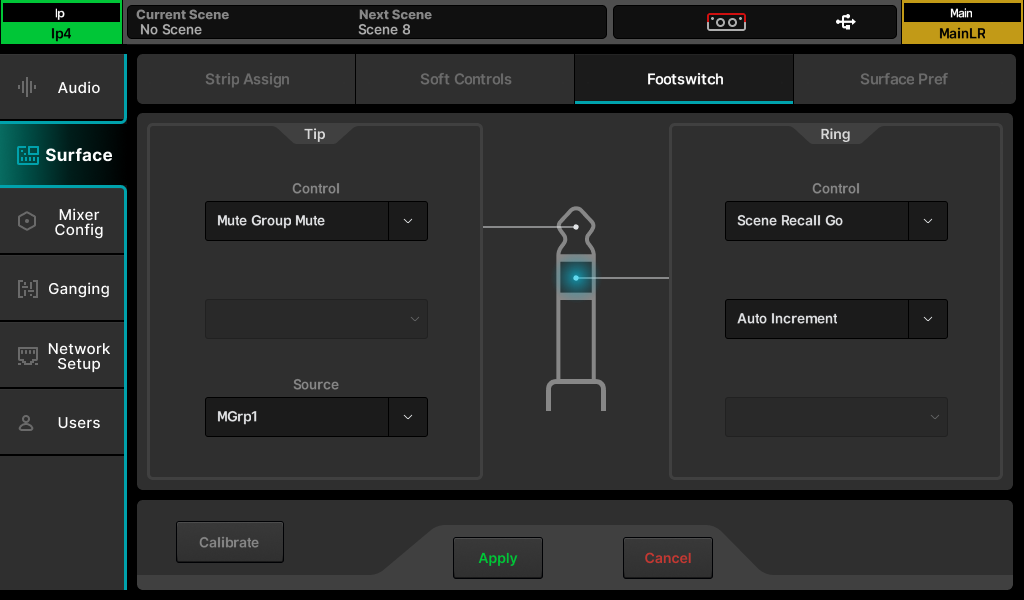

Dans l’écran « SETUP », touchez l’onglet « Surface » puis l’onglet « Footswitch » pour afficher et ajuster les réglages et attributions de la pédale.

Lors de la première connexion d’une pédale, touchez le bouton « Calibrate » pour définir le type de pédale utilisée. Suivez les instructions à l’écran.

• Les pédales simples utilisent généralement uniquement la connexion « Tip ».
• Vous devrez peut-être expérimenter pour trouver quelle pédale est connectée à la pointe ou à la bague avec une pédale double.

Les options pour le type de pédale sont les suivantes et doivent correspondre au matériel de la pédale :

Unused = Sélectionnez pour une pédale que vous ne souhaitez pas utiliser.

Latching = Appuyez et relâchez pour activer, appuyez de nouveau pour désactiver.

Momentary = Appuyez et maintenez pour activer, relâchez pour désactiver.

Soft Latch = Permet d’utiliser une pédale momentanée comme une pédale à verrouillage.

Pour assigner une fonction à une pédale :

1. Touchez les boutons « Tip » ou « Ring » pour sélectionner une pédale.
2. Touchez la valeur du type de contrôle et sélectionnez un type.
3. Touchez la valeur de l’option de contrôle 1 (si disponible) et sélectionnez une option.
4. Touchez la valeur de l’option de contrôle 2 (si disponible) et sélectionnez une option.
5. Touchez le bouton « Apply » ou « Cancel » pour appliquer ou ignorer les modifications.

ⓘ Les attributions disponibles pour la pédale correspondent étroitement à celles des SoftKeys.

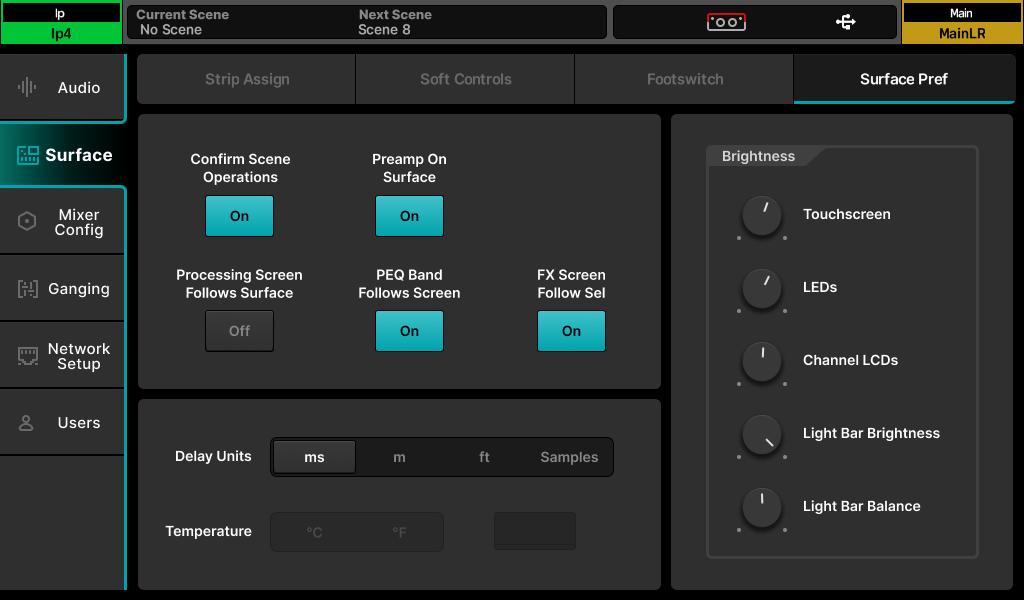

Préférences de surface

Appuyez sur la touche « SETUP », puis touchez l’onglet « Surface » suivi de l’onglet « Surface Pref » pour voir les préférences de surface.

ⓘ Cet écran peut également être accessible en appuyant sur le bouton « Brightness » sur la page « Home ».

• Touchez le bouton « Confirm Scene Operations » pour activer ou désactiver les pop-ups de confirmation lors des opérations d’écrasement/rappel/suppression de scène.
• Touchez le bouton « Preamp On Surface » pour choisir si le rotary préampli dédié à la surface peut ajuster le gain du préampli (lorsqu’il est « Off », le rotary contrôle le Trim à la place).
• Touchez le bouton « Processing Screens Follow Surface » pour activer ou désactiver l’option permettant aux écrans de traitement de changer vers le dernier paramètre ajusté.
• Touchez le bouton « PEQ Band Follow Screen » pour choisir si la sélection de bande sur la surface suit la sélection de bande PEQ à l’écran.
• Touchez le bouton « FX Screen Follow Sel » pour activer ou désactiver la sélection d’unité FX dans l’écran FX suivant les canaux sélectionnés.

ⓘ Le réglage « Preamp on surface » est utile lorsqu’il y a une séparation numérique entre deux consoles et que les ajustements de gain affecteraient les deux. Il permet à la place un réglage rapide du trim, qui est local à la console.

ⓘ « FX Screen Follow Sel » signifie que l’unité FX sélectionnée dans l’écran FX suivra la sélection des envois et retours FX, ainsi que tout canal où une unité FX a été insérée.

Contrôles de délai de canal –

« Delay Units » change les unités affichées sur tous les délais de traitement des canaux d’entrée et de mix.

Unités de délai = Millisecondes (ms), Mètres (m), Pieds (ft), Échantillons (S)

Comme la vitesse du son dans l’air dépend de la température, sélectionner une unité de distance permettra de changer la valeur « Temperature ». Celle-ci doit être réglée pour correspondre à la température ambiante.

Température = -20°C à +40°C, -4°F à +104°F

ⓘ Notez que ces valeurs dépassent la plage de température de fonctionnement du SQ+.

Luminosité –

Ces réglages contrôlent individuellement la luminosité de l’illumination sur le SQ+.

• Touchez un cadran de paramètre et ajustez-le avec le rotary tactile.

Écran tactile = Le rétroéclairage de l’écran tactile

LED = Toutes les LED de surface incluant les touches, la mesure de canal et PAFL

LCD tranches de canal = Rétroéclairage des LCD de nommage des tranches

Luminosité de la barre lumineuse = Luminosité de l’illumination intégrée

Balance de la barre lumineuse = Couleur de l’illumination intégrée

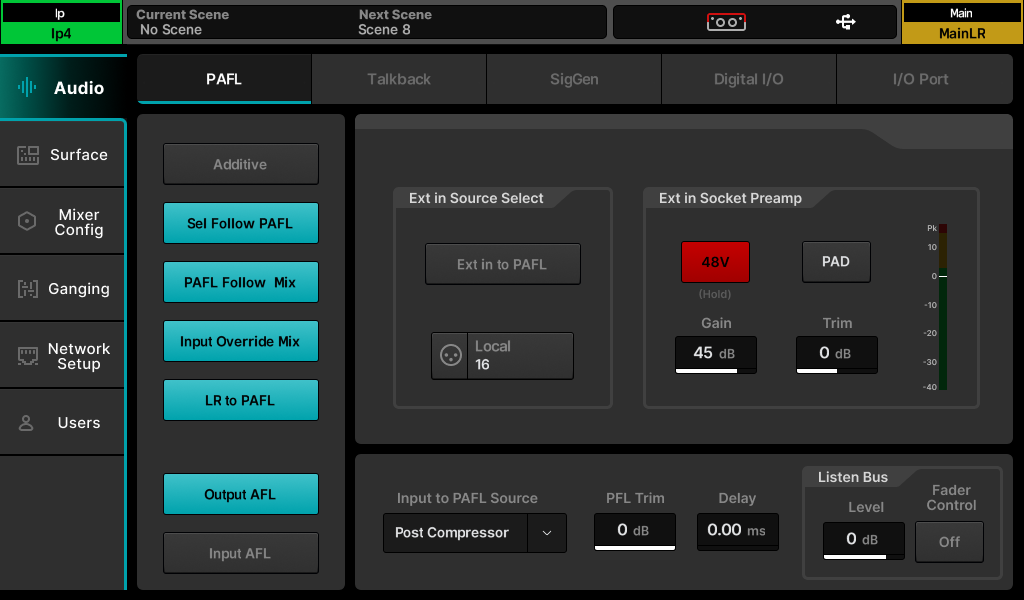

PAFL

Les réglages Pre/After Fade Listen affectent le comportement du bus PAFL qui est routé vers la sortie casque du SQ+ et affiché sur le vumètre LED à 12 segments ainsi que routé vers le RTA du SQ+.

Appuyez sur la touche écran « SETUP », puis touchez l’onglet « Audio », suivi de l’onglet « PAFL » pour afficher et ajuster les réglages.

• Touchez n’importe quel bouton à gauche de l’écran pour activer ou désactiver une option.

Additive (Activé) = Permet de router plusieurs tranches de canal vers le bus PAFL simultanément.

Sel Follow PAFL (Activé) = Appuyer sur une touche PAFL sélectionnera également (« SEL ») un canal.

PAFL Follow Mix (Activé) = Lorsque PAFL est actif sur la tranche de canal de mix, le canal routé vers PAFL suivra la sélection de mix.

Input Override Mix (Activé) = Appuyer sur la touche PAFL d’un canal d’entrée désassigne tout canal de mix du bus PAFL. La désassignation de tous les canaux d’entrée réassignera les mixes précédemment assignés.

LR vers PAFL (Activé) = Lorsqu’aucun autre routage PAFL n’est actif, le mix principal LR est routé vers le bus PAFL.

Output AFL (Désactivé) = Les canaux de sortie routés vers le bus PAFL sont en pré-fader. (Pre-Fade Listen)

Output AFL (Activé) = Les canaux de sortie routés vers le bus PAFL sont en post-fader. (Post/After Fade Listen)

Input AFL (Désactivé) = Les canaux d’entrée routés vers le bus PAFL sont en pré-fader. (Pre-Fade Listen)

Input AFL (Activé) = Les canaux d’entrée routés vers le bus PAFL sont en post-fader. (Post/After Fade Listen)

Sélection de source Ext in et Preamp/Trim Ext in –

Utilisez ces réglages pour sélectionner une entrée externe à router directement vers le bus PAFL. Le contrôle du Preamp sera disponible lorsqu’un préampli local ou distant aura été assigné.

• Utilisez le bouton « Ext in to PAFL » pour activer ou désactiver le signal d’entrée externe.

ⓘ Cette fonction est destinée à la communication entre deux systèmes, elle est donc active même lorsque le bus PAFL est utilisé pour surveiller des canaux.

Point source d’entrée vers PAFL –

Sélectionnez à quel endroit dans le canal le signal PAFL est prélevé.

Post Preamp = Le signal est affecté uniquement par le préampli

Post PEQ = Inclut également DEEP Preamp, HPF, Gate, Insert et PEQ

Post Compresseur = Inclut également le compresseur

Post Délai/AMM = Inclut également le délai de canal et AMM

ⓘ Notez que le réglage « Post Preamp » n’inclut pas le traitement DEEP Preamp.

ⓘ Ce réglage détermine le comportement du vumètre LED à 12 segments lorsqu’une entrée est surveillée. Il peut être différent de la mesure chromatique des canaux selon le réglage de la source de mesure d’entrée.

Trim PFL –

Le trim PFL atténue le niveau du signal PFL routé vers le bus PAFL. Il n’affecte pas l’AFL.

Trim PFL = -24dB à 0dB

Délai –

Le délai PAFL peut être utilisé pour aligner le bus PAFL lorsqu’en environnement sonore live, le son naturellement retardé d’un système de sonorisation peut être entendu en même temps que le signal instantané envoyé aux casques ou moniteurs, causant des problèmes de phase ou un délai audible.

Délai bus PAFL = 0ms à 682.6ms

Niveau d’écoute –

Le bus Listen est alimenté par le signal PAFL et peut être patché vers une sortie. Le niveau Listen affecte le niveau de sortie de ce bus.

Niveau Listen = -Inf à +10dB

Activez « Listen Bus Fader Control » pour contrôler le niveau Listen avec le fader de la tranche de mix.

Dans ce mode, la touche « LR » du mix est toujours illuminée en rouge, bien qu’elle puisse toujours être utilisée pour afficher les envois sur les faders vers le mix LR principal.

ⓘ Lorsque le fader de la tranche de mix est utilisé pour contrôler le niveau Listen, les touches « MUTE », « SEL » et « PAFL » sont toujours utilisées pour couper, sélectionner ou activer PAFL sur le mix actuellement sélectionné.

Réglages Talkback

Le talkback est utilisé pour permettre à l’ingénieur de communiquer via les sorties audio.

Lorsque la touche « TALK » est pressée, la source talkback est routée vers tous les mixes assignés.

ⓘ La sortie talkback peut également être routée vers n’importe quelle prise de sortie depuis l’onglet « Monitor Out » dans l’écran « I/O ». Cette sortie respecte l’interrupteur « TALK » et est utile pour un haut-parleur talkback dédié ou l’utilisation avec un système ME.

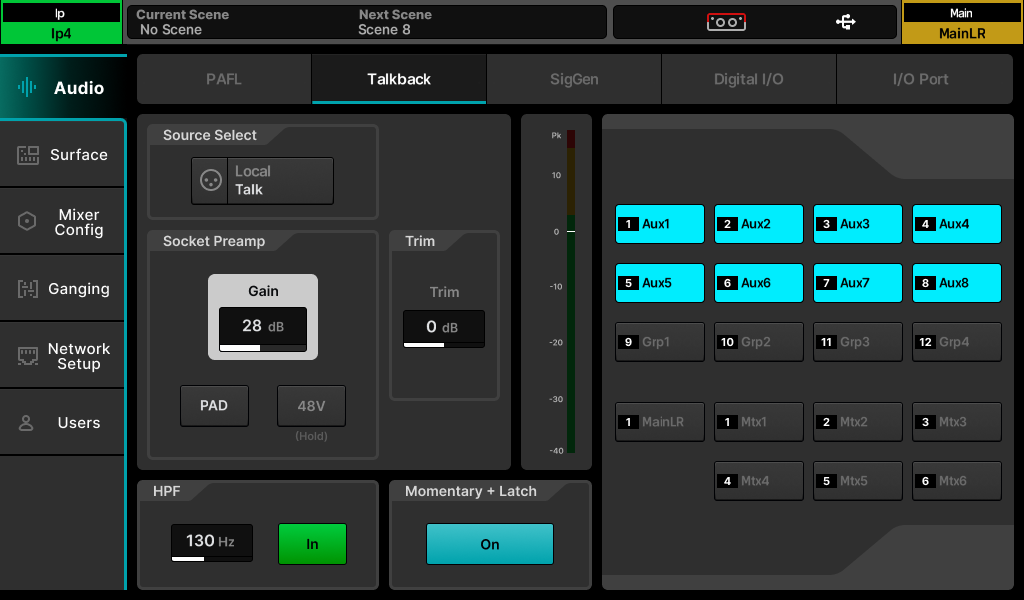

Appuyez sur la touche écran « SETUP », puis touchez l’onglet « Audio » suivi de l’onglet « Talkback » pour voir et ajuster les réglages talkback.

• Les réglages de source, préampli et trim sont les mêmes que ceux utilisés dans l’écran PROCESSING/Preamp et peuvent être ajustés de la même manière.
• De même, le HPF fonctionne de la même manière que pour tout canal d’entrée dans l’écran PROCESSING/HPF.
• Touchez le bouton momentané + verrouillage « On » pour activer le mode verrouillage de la touche « TALK ». Lorsque ce mode est activé, une pression rapide unique sur la touche « TALK » active ou désactive le talkback, bien que la touche continue de fonctionner comme un bouton momentané si elle est maintenue enfoncée pendant la parole puis relâchée.
• Touchez n’importe quel bouton d’assignation de mix pour activer ou désactiver l’alimentation talkback pour ce mix.

ⓘ Notez que la prise locale « TALK » peut être utilisée comme une entrée supplémentaire. Lorsqu’« TALK » est assigné à un canal d’entrée, changer les réglages de préampli dans l’écran Processing pour ce canal changera aussi les réglages dans la configuration Talkback et vice versa. La même logique s’applique lorsqu’une source autre que la prise locale « TALK » est assignée comme source Talkback. Le HPF et le Trim sont cependant indépendants et utilisés uniquement pour la fonction talkback.

Générateur de signal

Le générateur de signal peut être utilisé pour envoyer un signal vers un mix pour la configuration de niveau ou utilisé conjointement avec un RTA et un microphone de mesure pour vérifier la réponse en fréquence d’un système.

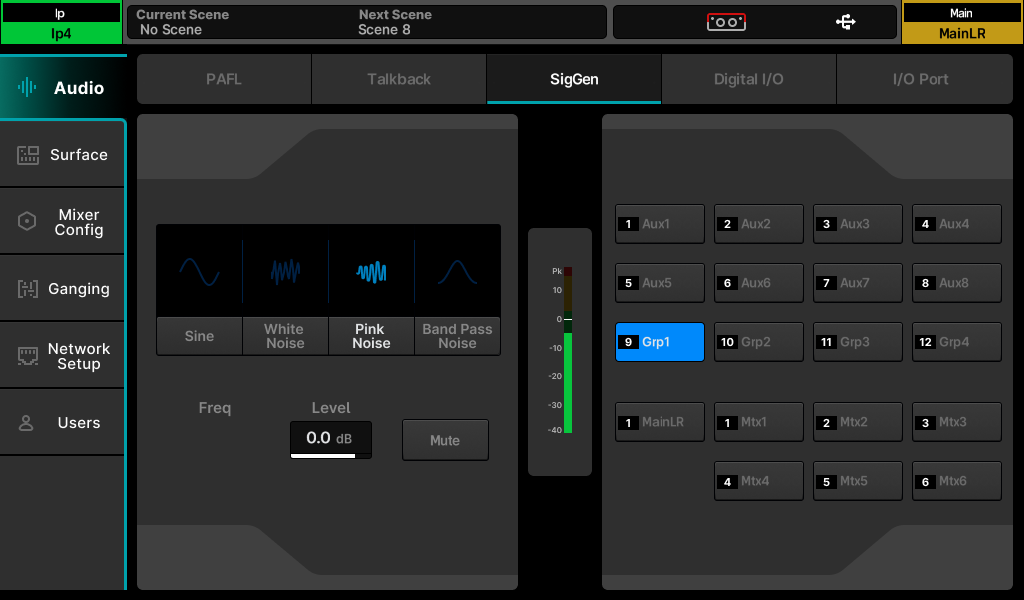

Appuyez sur la touche écran « SETUP », puis touchez l’onglet « Audio » suivi de l’onglet « SigGen » pour voir et ajuster les réglages du générateur de signal.

• Touchez la valeur « Signal Type » pour sélectionner un type de signal.

Type de signal = Sinusoïdal, Bruit blanc, Bruit rose, Bruit passe-bande

• Touchez la valeur « Frequency » (si disponible) et utilisez le rotary tactile pour ajuster.

Fréquence = 20Hz à 20kHz

• Touchez la valeur « Level » et utilisez le rotary tactile pour ajuster.

Niveau = -72dB à +18dB

• Touchez le bouton « Mute » pour couper ou rétablir le signal.
• Touchez n’importe quel bouton d’assignation de mix pour assigner ou désassigner le générateur de signal à un mix.

ⓘ Le générateur de signal peut également être utilisé par n’importe quel canal d’entrée. Sélectionnez « Signal Generator » dans « Source Select » sur l’écran PROCESSING/Preamp.

Synchronisation horloge audio et taux d’échantillonnage AES/USB/SQ-Drive

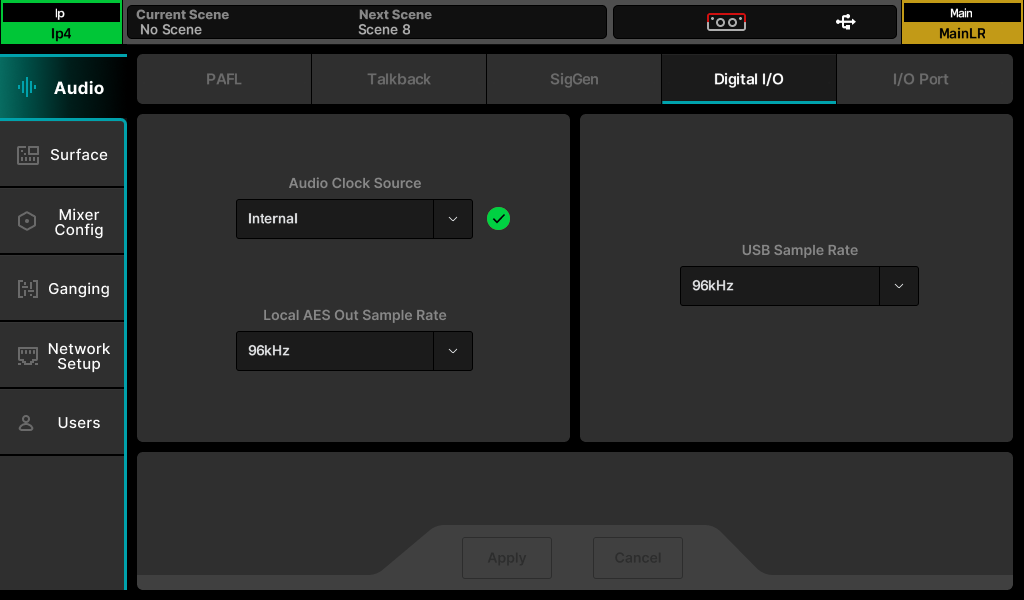

Appuyez sur la touche écran « SETUP », puis touchez l’onglet « Audio » suivi de l’onglet « Digital I/O » pour voir les options de source d’horloge audio, AES et taux d’échantillonnage USB/SQ-Drive.

Source d’horloge audio –

• Touchez la valeur « Audio Clock Source » pour sélectionner une source.

Interne = Synchronisation à l’horloge audio interne.

SLink = Synchronisation à un signal d’horloge numérique reçu par le port SLink.

Port I/O = Synchronisation à un signal d’horloge numérique reçu sur le port d’une carte option connectée.

• Touchez le bouton « Apply » pour appliquer les modifications.

Lorsqu’elle est synchronisée avec succès, une coche verte est affichée à droite de la sélection de source. Lorsqu’aucune horloge appropriée n’est reçue, une croix rouge est affichée à droite de la sélection de source et un avertissement apparaît dans la barre de titre du SQ+ en haut de l’écran. Dans ce cas, le SQ+ revient à l’utilisation de l’horloge audio interne.

• Lors de l’utilisation du SQ+ comme système autonome avec ou sans unités d’extension, « Internal » doit être sélectionné comme source d’horloge.
• Lors de la connexion à un autre système ou réseau audio tiers (comme Dante ou Waves), une source d’horloge unique sur le réseau doit être déterminée et toutes les autres unités doivent se synchroniser dessus, directement ou via des appareils connectés.

ⓘ Le SQ+ fonctionne toujours à 96kHz en interne, même si la source d’horloge à laquelle il est synchronisé fonctionne à 48kHz.

ⓘ Des problèmes d’horloge peuvent provoquer des clics et des pops audibles dans l’audio.

Taux d’échantillonnage de sortie AES locale –

Le taux d’échantillonnage de la sortie AES numérique peut être modifié si nécessaire.

• Touchez la valeur actuelle du taux d’échantillonnage, puis sélectionnez une option.

Taux d’échantillonnage de sortie AES = 44.1kHz, 48kHz, 88.2kHz, 96kHz

• Touchez le bouton « Apply » pour appliquer les modifications.

Taux d’échantillonnage USB –

Le réglage du taux d’échantillonnage s’applique à la fois à USB-B et SQ-Drive et peut être basculé entre 96kHz (pas de conversion de taux d’échantillonnage) et 48kHz (conversion de taux d’échantillonnage activée).

La conversion s’effectue entre le cœur et la connexion USB-B ou SQ-Drive, donc le SQ+ continuera à exécuter tout le traitement à 96kHz quel que soit le mode sélectionné.

ⓘ La sélection du mode 48kHz permet l’enregistrement et la lecture de jusqu’à 32 canaux vers et depuis SQ-Drive. Pour plus d’informations, consultez la section Enregistrement et lecture multicanal SQ-Drive de ce guide.

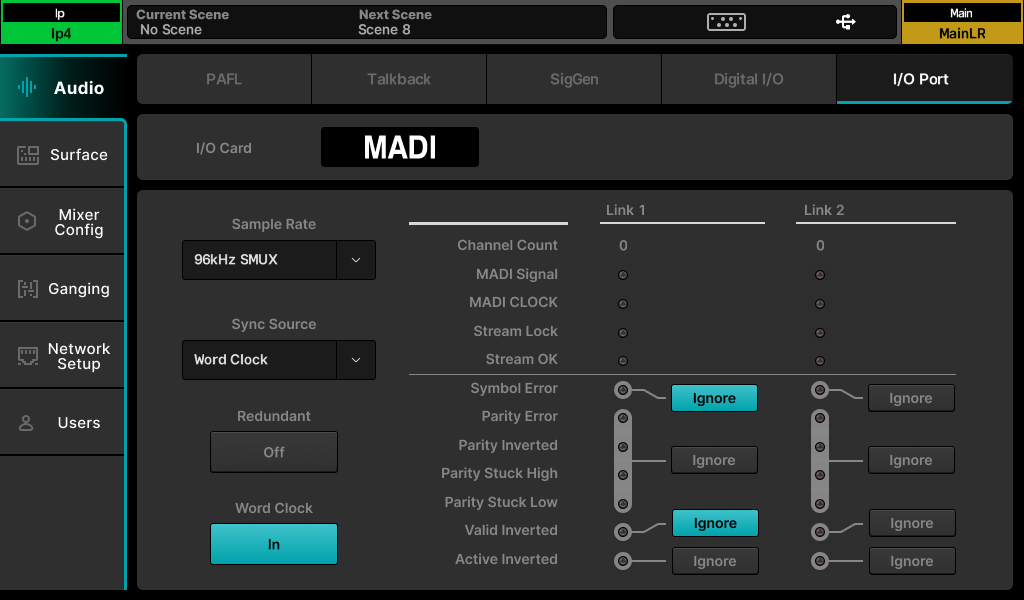

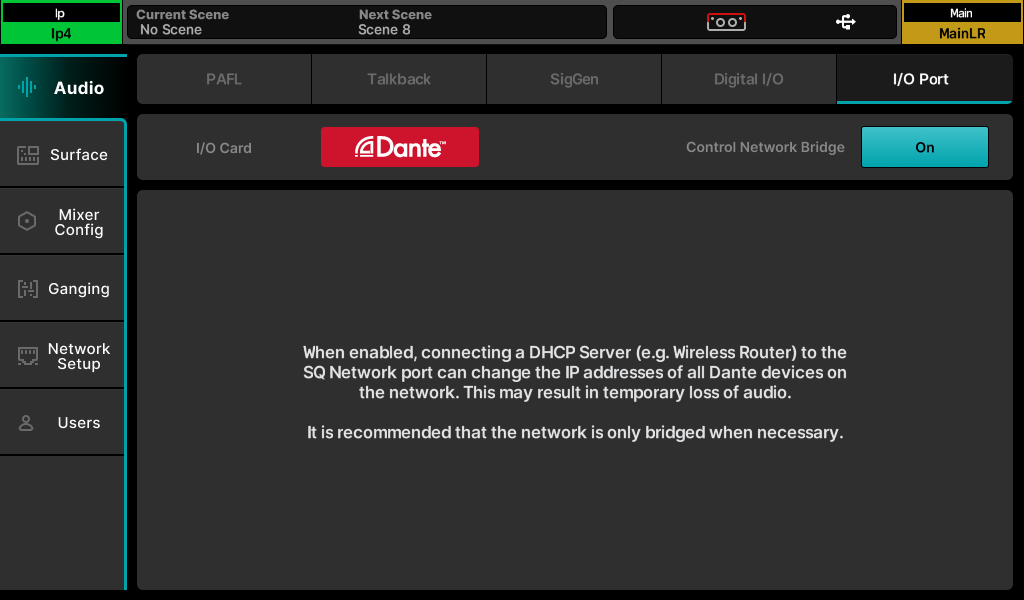

I/O Port (Cartes option)

Il existe plusieurs cartes option disponibles pour le port I/O du SQ+. Elles permettent au SQ+ d’interfacer avec des protocoles audio tiers ou peuvent fournir un port SLink supplémentaire.

ⓘ Avant l’installation, vérifiez les notes de version du firmware SQ+ pour vous assurer que la carte option est prise en charge par la version du firmware actuellement utilisée sur le SQ+.

Pour voir et ajuster les réglages du port I/O, appuyez sur la touche écran « SETUP », puis touchez l’onglet « Audio » suivi de l’onglet « I/O Port ».

Cet écran affiche les informations et réglages pour la carte option actuellement connectée. Il contient également l’interrupteur « Control Network Bridge ».

Lorsque le Control Network Bridge est activé, la carte option est connectée en interne (pontée) au port réseau du SQ+. Le Control Network Bridge est uniquement pour les messages de contrôle, car contrairement au port SLink ou aux ports des cartes option Dante et Waves, le port réseau du SQ+ ne peut pas être utilisé pour les connexions audio.

ⓘ Notez que le fait d’avoir le Control Network Bridge activé peut causer des problèmes avec certaines configurations. Les détails de ces problèmes potentiels sont affichés dans la moitié inférieure de l’écran et doivent être pris en compte avant que le réseau ne soit ponté.

SLink carte option –

La carte option SLink fournit un port SLink supplémentaire à toute console SQ.
Elle a exactement la même fonctionnalité que le port intégré, mais fonctionne indépendamment, permettant d’exécuter deux protocoles différents sur le même système.

ⓘ L’interrupteur « Control Network Bridge » n’affecte pas la carte option SLink car le port SLink est destiné à une connexion directe à d’autres consoles ou extensions utilisant des protocoles de couche 2.

Dante carte option –

Les cartes option Dante fournissent une connexion 32x32 ou 64x64 canaux à un réseau Dante fonctionnant à 96kHz ou 48kHz.

Lors du patching vers/depuis le port I/O avec une carte Dante installée, vous patcherez entre le cœur SQ+ et le module Dante. Vous devez ensuite utiliser Dante Controller pour effectuer le patching supplémentaire entre le module de la carte option et les autres appareils sur le réseau.

Le « Control Network Bridge » peut permettre à un ordinateur connecté au réseau Dante de contrôler également le SQ+ en utilisant SQ+MixPad ou MIDI sur TCP/IP, ou à un ordinateur connecté au port réseau du SQ+ d’exécuter Dante Controller et d’ajuster le patching ou les réglages des appareils.

ⓘ Aucun audio n’est transmis par le port réseau du SQ+.

Visitez le site Audinate (www.audinate.com) pour en savoir plus sur Dante, et pour télécharger les logiciels y compris Dante Controller et Dante Virtual Soundcard (DVS).

Waves carte option –

La carte option Waves fournit une connexion 64x64 canaux à un réseau Waves SoundGrid fonctionnant à 96kHz ou 48kHz.

Lors du patching vers/depuis le port I/O avec une carte Waves installée, vous patcherez entre le cœur SQ+ et le module Waves. Vous devez ensuite utiliser le logiciel Waves (SoundGrid Studio) pour effectuer le patching supplémentaire entre le module de la carte option et l’ordinateur ou les autres appareils sur le réseau.

Le « Control Network Bridge » permet à un ordinateur connecté au réseau SoundGrid de « voir » et contrôler également le SQ+ en utilisant SQ+MixPad ou MIDI sur TCP/IP.

Notez qu’avec le Control Network Bridge activé, il peut être possible de tenter de passer de l’audio SoundGrid via le port réseau du SQ+, mais le système ne doit pas être utilisé de cette manière et toute connexion pouvant transporter de l’audio doit être connectée directement aux ports de la carte option.

Visitez le site d’assistance Waves (www.waves.com/support) pour plus d’informations sur Waves SoundGrid et pour télécharger les applications et pilotes nécessaires à l’utilisation de la carte option Waves avec votre système.

MADI carte option –

La carte option MADI fournit une connexion 64x64 canaux à d’autres équipements MADI via 2 liaisons d’entrée et 2 liaisons de sortie. Elle peut fonctionner à 96kHz ou 48kHz, avec ou sans redondance.

Lorsqu’elle fonctionne à 96kHz, jusqu’à 32 canaux peuvent être utilisés sur chaque liaison d’entrée ou sortie et à 48kHz jusqu’à 64 canaux peuvent être utilisés sur chaque liaison d’entrée ou sortie comme suit :

Le BNC Word Clock sur la carte option peut être configuré en entrée ou sortie et la source de synchronisation peut être Word Clock ou l’une des liaisons d’entrée.

ⓘ Pour synchroniser le SQ+ à la source de synchronisation MADI, le SQ+ Audio Clock Source doit également être réglé sur « I/O Port ».

Les informations sur le flux MADI pour chaque liaison sont affichées à droite des réglages principaux, y compris l’indication d’erreur. Si une erreur est détectée sur le flux, l’audio entrant sera mis en sourdine, donc une option pour ignorer ces erreurs est fournie pour une meilleure compatibilité avec les équipements tiers.

ⓘ N’ignorez les erreurs de flux que lorsque cela est absolument nécessaire et vérifiez l’intégrité de l’audio à bas niveau, car une erreur dans le flux pourrait provoquer un bruit numérique à pleine échelle sur les sorties.

Dépassement DCA

La fonction DCA Spill permet d’afficher temporairement tous les membres d’un DCA sur les tranches de canal et couches, à la place de la disposition actuelle des tranches de canal.

Les membres sont toujours affichés dans l’ordre listé avec le DCA lui-même sur la dernière tranche de canal. Travailler avec des canaux en état de spill est alors identique à travailler avec la disposition standard des tranches de canal.

Il existe deux façons de « déverser » un DCA, soit directement soit en utilisant la fonction « Spill On Select ».

Déverser un seul DCA –

Assignez un SoftKey pour déverser un DCA spécifique, ou configurez une touche Soft Rotary sur « Spill » lorsque le Soft Rotary est assigné à « DCA Level Fader ».

Appuyez sur la touche pour déverser instantanément le DCA. Le SoftKey clignotera et le DCA déversé sera affiché à côté du mix actuellement sélectionné à l’écran.
Pour quitter le spill, appuyez à nouveau sur la touche ou appuyez sur la touche « SEL » (clignotante) sur la tranche de canal DCA.

Déverser sur sélection –

Assignez un SoftKey à « Spill On Sel ». Lorsqu’il est pressé, il s’illuminera pour montrer que le spill sur sélection est actif et une seconde pression désactivera la fonction.
Lorsque actif, appuyer sur la touche « SEL » de n’importe quelle tranche de canal DCA déversera ce DCA.
Pour quitter le spill, appuyez sur la touche « SEL » (clignotante) sur la tranche de canal DCA affichée.

ⓘ Désactiver le spill sur sélection quittera automatiquement tout spill en cours.

Groupe d’entrées

Le ganging permet de lier les attributs de traitement et de routage sur plusieurs canaux d’entrée. Cela signifie que les changements d’attributs liés sur un membre du groupe affectent tous les autres membres de ce groupe simultanément.

Le SQ+ propose 8 groupes avec jusqu’à 12 membres chacun.

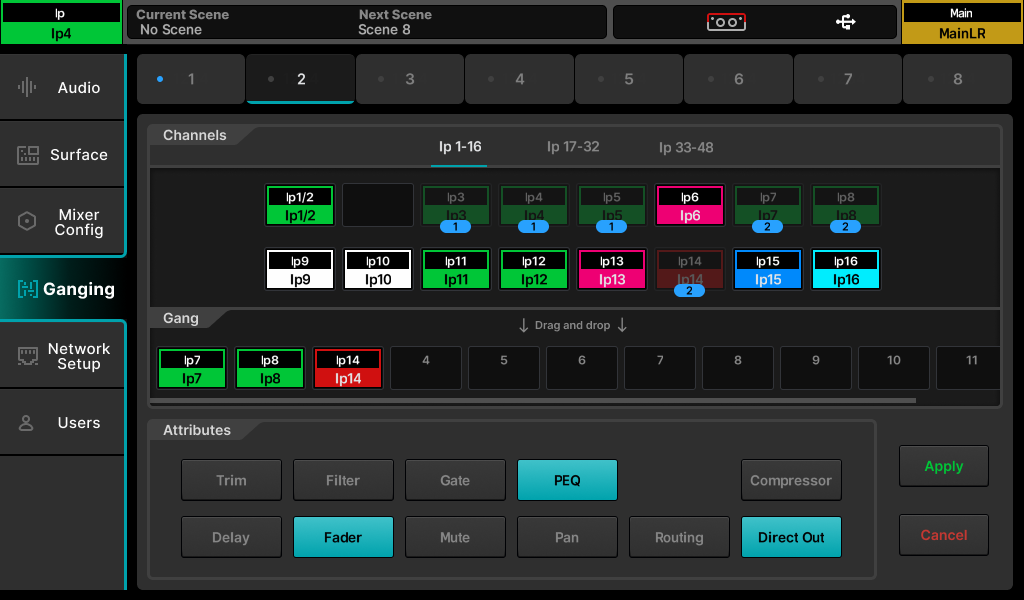

Pour configurer un groupe, appuyez sur la touche écran « SETUP », puis touchez l’onglet « Ganging ».

• Sélectionnez un groupe en utilisant les numéros en haut de l’écran.
• Faites glisser les canaux d’entrée depuis la liste des canaux vers le groupe. Utilisez les trois onglets dans la section Canaux pour voir tous les canaux d’entrée disponibles. Touchez et faites glisser à gauche ou à droite dans la section Groupe pour voir tous les emplacements disponibles.
• Touchez les boutons Attribut pour activer ou désactiver les attributs liés pour le groupe sélectionné.
• Touchez le bouton « Apply » pour créer le groupe.

Les attributs pouvant être liés par un groupe sont les suivants :

Trim = Trim post-préampli

Filtre = HPF activé/désactivé et fréquence

Gate = Tous les paramètres de gate

PEQ = Tous les paramètres PEQ

Compresseur = Tous les paramètres de compresseur

Délai = Délai ms de canal

Fader = Fader d’entrée au niveau Main LR

Mute = État mute du canal

Pan = Panoramique/Balance du canal vers le mix

Routage = Assignations et niveaux d’envoi vers le mix

Sortie directe = Niveau de sortie directe

Configuration réseau

Pour une utilisation avec tout contrôle via Ethernet, comme le contrôle sans fil ou l’utilisation avec MIDI sur TCP/IP, le SQ+ doit être connecté comme un appareil sur un réseau.

Avec les réglages par défaut, le SQ+ se connectera automatiquement à tout réseau utilisant DHCP pour attribuer des adresses IP et sera visible par toutes les applications exécutées sur des appareils connectés au même réseau.

Dans certaines situations, il est nécessaire ou préférable d’utiliser une adresse IP statique. Il n’est pas recommandé d’utiliser les réglages statiques à moins de bien comprendre le réseau auquel vous vous connectez.

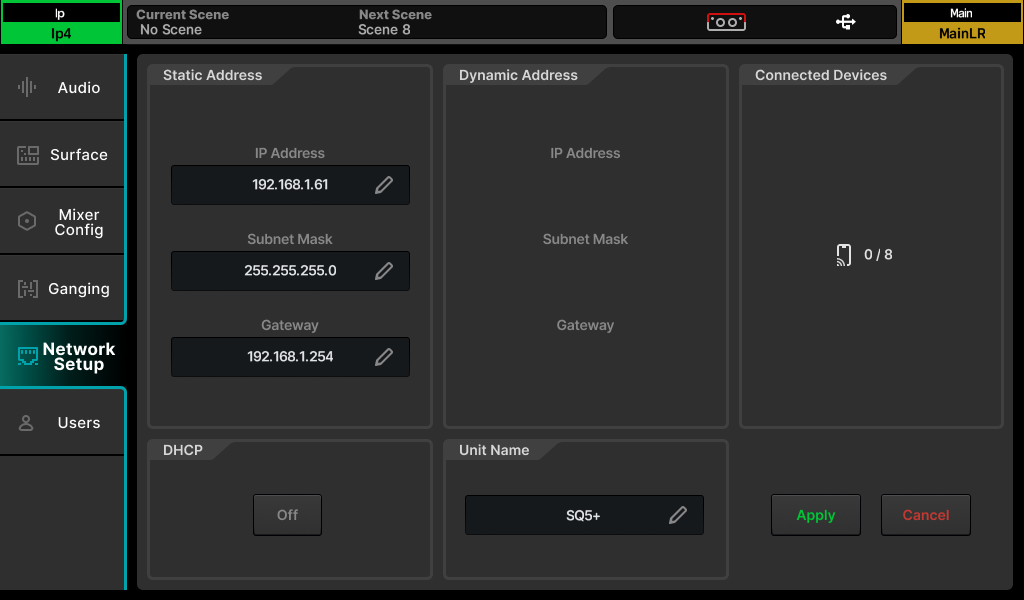

Appuyez sur la touche écran « SETUP », puis touchez l’onglet « Network Setup » pour voir et ajuster les réglages réseau.

• Touchez le bouton DHCP On/Off pour activer ou désactiver le mode DHCP. Les valeurs d’adresse dynamique sont affichées lorsque DHCP est activé et que le SQ+ a reçu une adresse. Les réglages statiques ne peuvent pas être modifiés si le mode DHCP est activé.
• Si aucune adresse n’est attribuée via DHCP, le SQ+ s’attribuera une adresse via une fonction auto-IP. Dans ce cas, un astérisque (« * ») sera affiché à la fin de l’adresse.
• Touchez n’importe quelle valeur réseau statique pour entrer de nouvelles valeurs.
• Touchez la valeur « Unit Name » pour changer le nom du SQ+ (tel que vu par les autres appareils sur le réseau, y compris les applications).
• Touchez le bouton « Apply » ou « Cancel » pour appliquer ou annuler les modifications.
• La section Appareils connectés montre combien d’applications distantes sont connectées. Jusqu’à 3 instances de SQ+MixPad peuvent être connectées, avec un nombre maximum total de 8 connexions incluant également toutes les applications SQ+4You.

ⓘ Lors de l’utilisation d’un routeur ou point d’accès sans fil, assurez-vous de connecter le port « Network » du SQ+ à un port « LAN » disponible. La LED « Lnk » du port réseau sur le SQ+ s’allumera pour indiquer l’activité réseau.

Permissions utilisateur

Avec l’utilisateur Admin, le SQ+ peut avoir 10 autres utilisateurs, chacun avec des permissions individuelles, mots de passe, accès aux scènes et scènes utilisateur (qui sont rappelées à la connexion).

Ces utilisateurs peuvent se connecter sur le SQ+ lui-même ainsi que via tout client connecté au SQ+ à distance, comme les applications SQ+MixPad et SQ+4You. Cela signifie que plusieurs utilisateurs peuvent être connectés sur différents appareils en même temps.

Appuyez sur la touche écran « SETUP », puis touchez l’onglet « Users » pour configurer les utilisateurs.

ⓘ La configuration des utilisateurs et des permissions ne peut être effectuée que lorsque vous êtes connecté en tant qu’Admin.

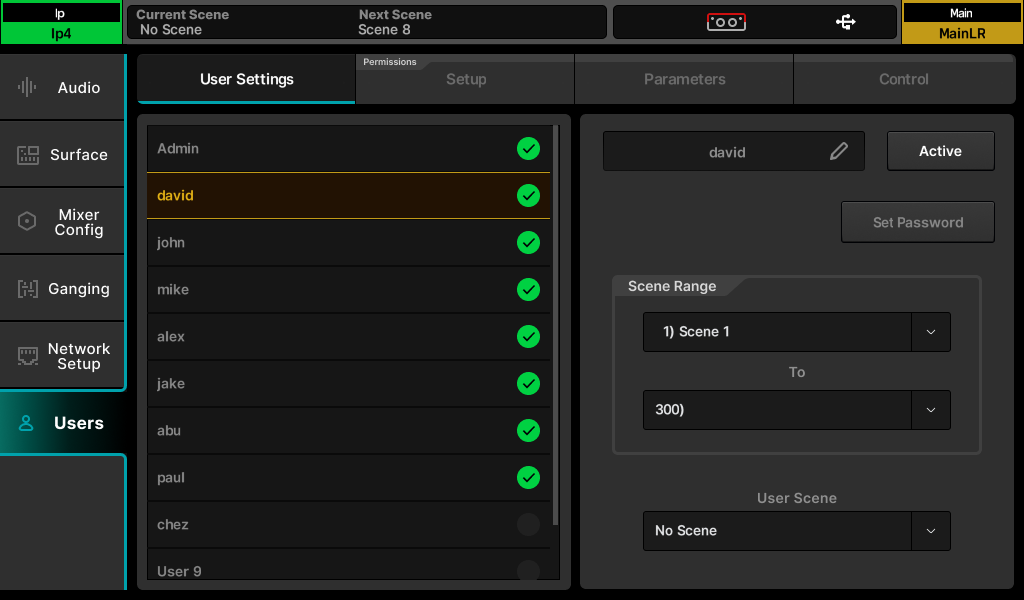

Pour modifier les réglages et permissions d’un utilisateur, sélectionnez d’abord un utilisateur dans la liste à gauche. Vous effectuez maintenant des modifications uniquement pour cet utilisateur, donc la liste des utilisateurs est visible dans tous les onglets, vous permettant de comparer rapidement les utilisateurs et de modifier les permissions à tout moment.

Réglages utilisateur –

• Touchez la zone de texte du nom d’utilisateur pour changer le nom de l’utilisateur.
• Touchez le bouton « Inactive » pour activer l’utilisateur (le bouton change en « Active » et une coche apparaît dans la liste).
• Touchez le bouton « Set Password » pour définir ou changer le mot de passe de l’utilisateur. Ce mot de passe est utilisé lors de la connexion ainsi que pour verrouiller la console.

ⓘ L’utilisateur Admin est toujours actif et a un accès illimité à tous les réglages du mixeur.

ⓘ Pour supprimer un mot de passe, définissez un mot de passe vide pour l’utilisateur.

• Utilisez « Scene Range » pour sélectionner une plage de scènes auxquelles l’utilisateur a accès (la plage par défaut est toutes les 300 scènes).
• Si nécessaire, touchez la valeur « User Scene » pour choisir une scène à charger lors de la connexion de l’utilisateur.

ⓘ Lors de la connexion multiple avec le même utilisateur (par exemple lorsque le SQ+ a été éteint en fin de journée et que le même utilisateur se connecte le jour suivant), une fenêtre pop-up demande si le SQ+ doit rappeler son état précédent ou recharger la « User Scene ».

Bibliothèque de permissions utilisateur –

Avec l’un des dix utilisateurs sélectionné, appuyer sur la touche « LIBRARY » affichera la bibliothèque de permissions utilisateur. Des presets d’usine sont inclus comme points de départ et pour une configuration rapide, mais vous pouvez également enregistrer et rappeler des presets utilisateur.

• Sélectionnez un preset et touchez « Recall » pour appliquer les réglages de permissions à l’utilisateur actuellement sélectionné.
• Touchez « User » pour accéder à la bibliothèque utilisateur où vous pouvez gérer vos propres presets.

ⓘ La bibliothèque de permissions utilisateur ne peut pas être accédée lorsque l’utilisateur Admin est sélectionné car l’Admin ne peut pas être bloqué d’utiliser certains paramètres ou fonctions.

Permissions –

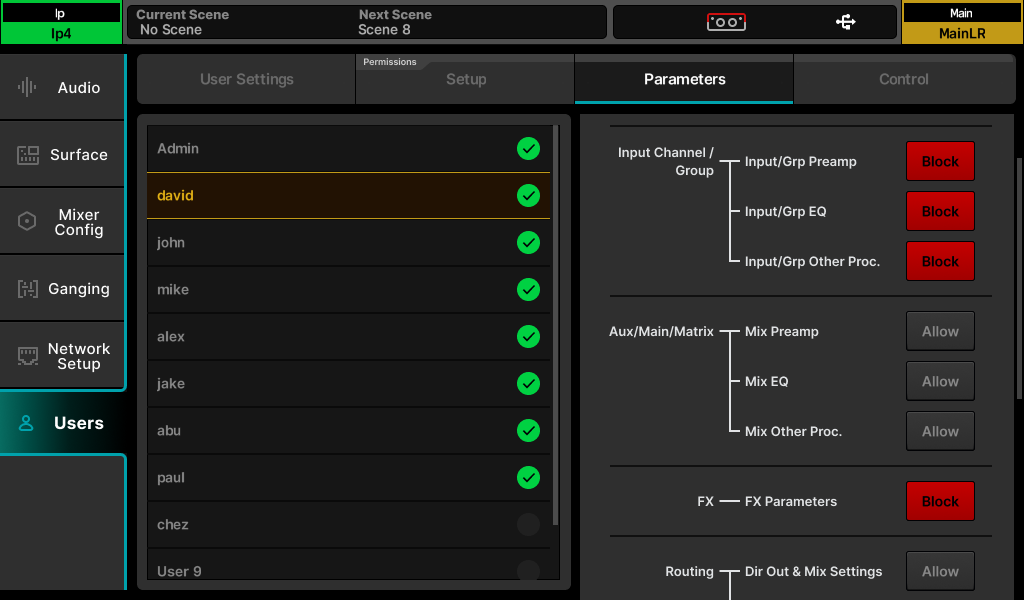

Touchez les onglets « Setup », « Parameters » ou « Control » pour afficher des listes de paramètres et fonctionnalités pouvant être définis sur « Allow » ou « Block » par utilisateur.

• Touchez le bouton « Allow »/« Block » à droite pour basculer l’accès.

Permissions utilisateur disponibles –
