Routage

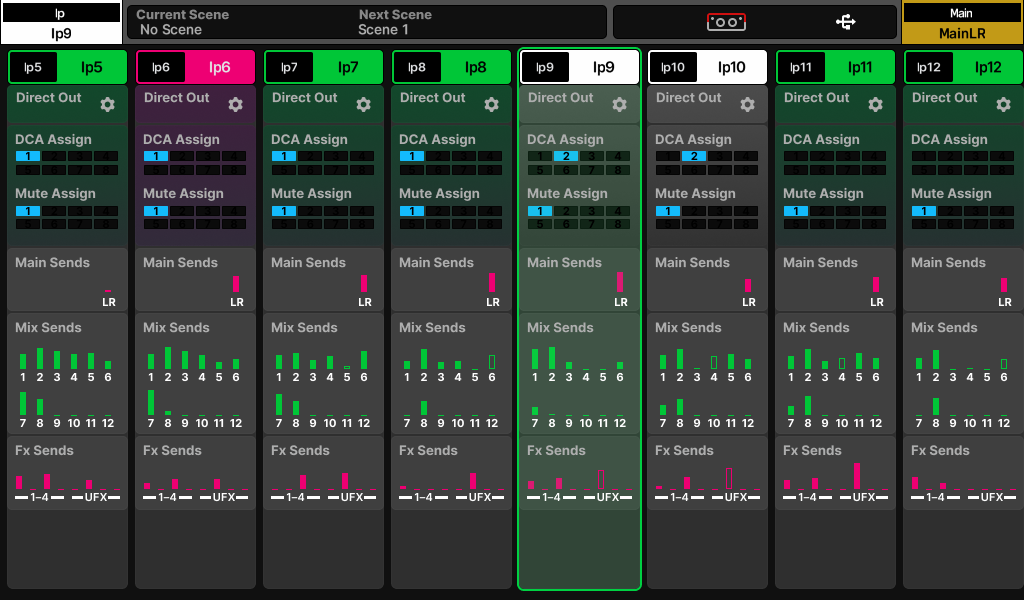

Appuyez sur n’importe quelle touche ‘SEL’ pour sélectionner un canal, puis appuyez sur la touche écran ‘ROUTING’ pour afficher la vue ‘bank’ du routage. Cela montre un aperçu de 8 canaux à la fois, avec le canal sélectionné mis en surbrillance.
Si un canal est assigné à un groupe DCA ou Mute, cela est indiqué par une icône remplie et numérotée.
Les niveaux d’envoi pour les canaux d’entrée et de groupe sont affichés pour les envois Main/LR, Aux et FX. Ils sont affichés sous forme de barre remplie si assignés, et en contour si non assignés. La barre est colorée en rose pour post-fader et en vert pour pré-fader.
Si un mix a été configuré comme groupe, et qu’un canal est assigné à ce groupe, cela est indiqué par un cercle rose.
Les 8 canaux affichés s’ajustent automatiquement si un canal différent est sélectionné, mais vous pouvez également glisser vers la gauche ou la droite pour voir d’autres canaux dans la couche.
- Touchez un nom de canal pour changer le nom et la couleur.
- Touchez ‘Dir Out’, ‘Main Snd’, ‘Group’, ‘Aux Snd’, ‘FX Snd’ ou 'Matrix' en haut du canal pour afficher les réglages de ce canal et type de canal.
- Touchez les ‘blocs’ d’assignation DCA/Mute pour voir les assignations.
- Touchez n’importe où dans les niveaux d’envoi Main/Mix/FX/Matrix pour voir les informations détaillées d’envoi du canal.
- Touchez n’importe où dans les Sources Matrix pour voir toutes les sources de cette matrice.
- Touchez la liste des membres sur un canal DCA pour voir et assigner ou désassigner les membres de ce DCA.
ⓘ Les canaux DCA affichent une liste allant jusqu’à 21 ‘membres’. S’il y a plus de membres, touchez et faites glisser vers le haut ou le bas pour tout voir.
Sortie Directe
Touchez le bouton ‘Dir Out’ sur n’importe quel canal d’entrée.

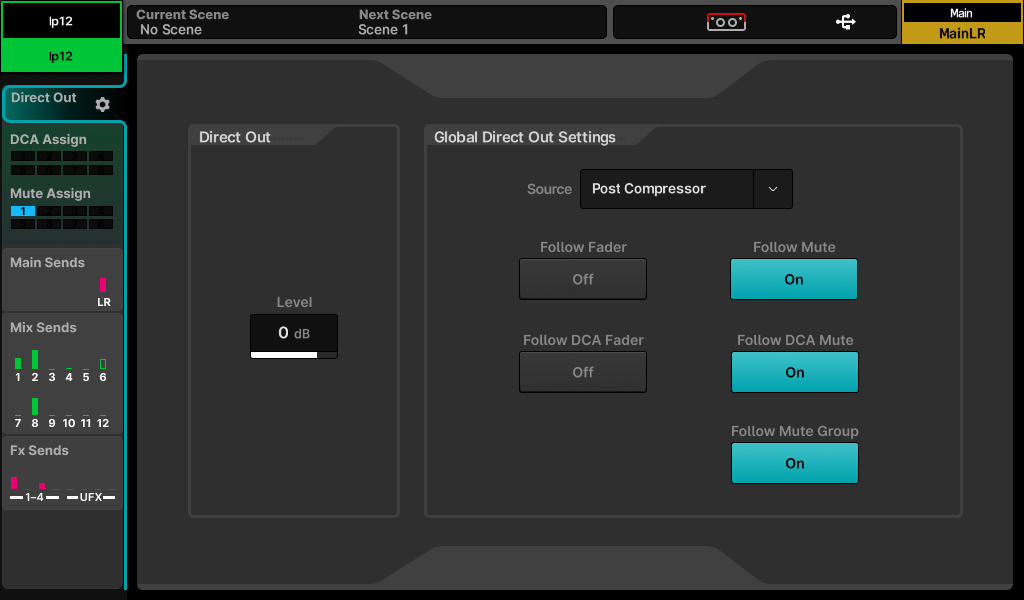

Cet écran montre le niveau de sortie directe pour le canal sélectionné, ainsi que les réglages globaux de sortie directe (qui affectent tous les canaux). Le canal sélectionné est affiché à gauche.
- Touchez la valeur de niveau et ajustez avec le rotary tactile, cela s’ajuste individuellement pour chaque canal.
Niveau de sortie directe = -inf à +10dB
- Choisissez si les signaux de sortie directe sont affectés par les faders ou les mute en touchant les boutons à l’écran.
- Sélectionnez le point de ‘tap off’ du canal en touchant la valeur ‘Source’. Chaque point source est présenté dans l’ordre, et est affecté par tous les traitements précédents activés.
Post Preamp = le signal est affecté uniquement par le gain du préampli.
Post HPF = le signal est aussi affecté par le filtre passe-haut.
Post Gate = le signal est aussi affecté par la porte de bruit.
Post Insert Return = le signal est aussi affecté par l’insert.
Post PEQ = le signal est aussi affecté par l’égaliseur paramétrique.
Post Compressor = le signal est aussi affecté par le compresseur.
Post Delay = le signal est affecté par tous les traitements du canal, y compris le délai ms.
Réglages d’Envoi de Mix et d’Équilibre
Les canaux de mix ont différents boutons à la place du bouton ‘Dir Out’ trouvé sur les canaux d’entrée, touchez ceci pour voir les options suivantes.
Main – (‘Main Snd’)
- Touchez la valeur ‘Output Bal’ et ajustez avec le rotary tactile pour régler l’équilibre de sortie.

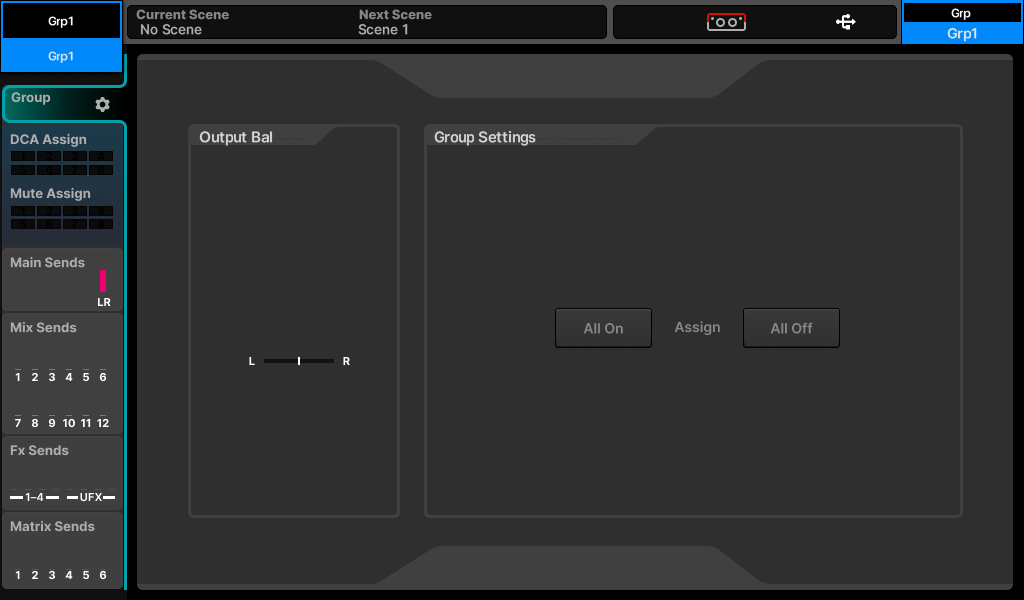

Group – (‘Group’)
- Touchez la valeur ‘Output Bal’ et ajustez avec le rotary tactile pour régler l’équilibre de sortie.
- Touchez le bouton ‘All On’ ou ‘All Off’ pour assigner ou désassigner tous les canaux au groupe sélectionné.
Aux – (‘Aux Snd’)

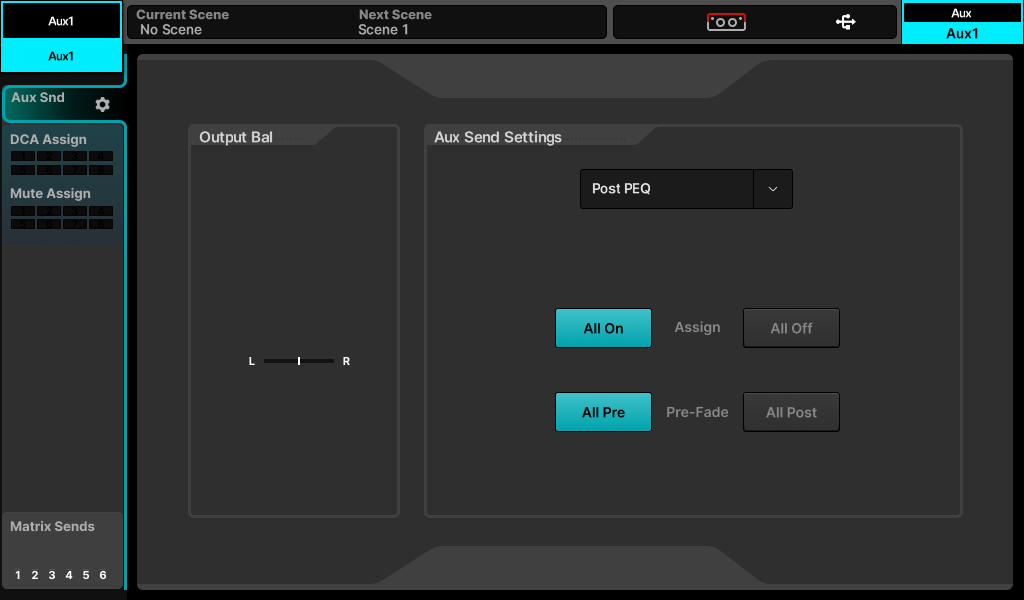

- Touchez la valeur source en haut de la section Réglages d’Envoi Aux pour choisir d’où l’aux prend le signal du canal. Chaque point source est présenté dans l’ordre, et est affecté par tous les traitements précédents activés.
Post Preamp = le signal est affecté uniquement par le gain du préampli.
Post PEQ = le signal est aussi affecté par HPF, la porte, l’insert et l’égaliseur paramétrique.
Post Compressor = le signal est aussi affecté par le compresseur.
Post Delay/AMM = le signal est affecté par tous les traitements du canal.
- Touchez le bouton ‘All On’ ou ‘All Off’ pour assigner ou désassigner tous les canaux à l’aux.
- Touchez le bouton ‘All Pre’ ou ‘All Post’ pour régler tous les envois de canal en pré-fader ou post-fader.
FX – (‘FX Snd’)
- Touchez la valeur ‘Channel Source’ pour choisir d’où le bus d’envoi FX prend le signal du canal. Chaque point source est présenté dans l’ordre, et est affecté par tous les traitements précédents activés.
Post Preamp = le signal est affecté uniquement par le gain du préampli.
Post PEQ = le signal est aussi affecté par HPF, la porte, l’insert et l’égaliseur paramétrique.
Post Compressor = le signal est aussi affecté par le compresseur.
Post Delay/AMM = le signal est affecté par tous les traitements du canal.
- Touchez le bouton ‘All On’ ou ‘All Off’ pour assigner ou désassigner tous les canaux au bus FX.
- Touchez le bouton ‘All Pre’ ou ‘All Post’ pour régler tous les envois de canal en pré-fader ou post-fader.
Matrix – (‘Matrix’)
- Touchez la valeur ‘Output Bal’ et ajustez avec le rotary tactile pour régler l’équilibre de sortie.
Groupes DCA/Mute

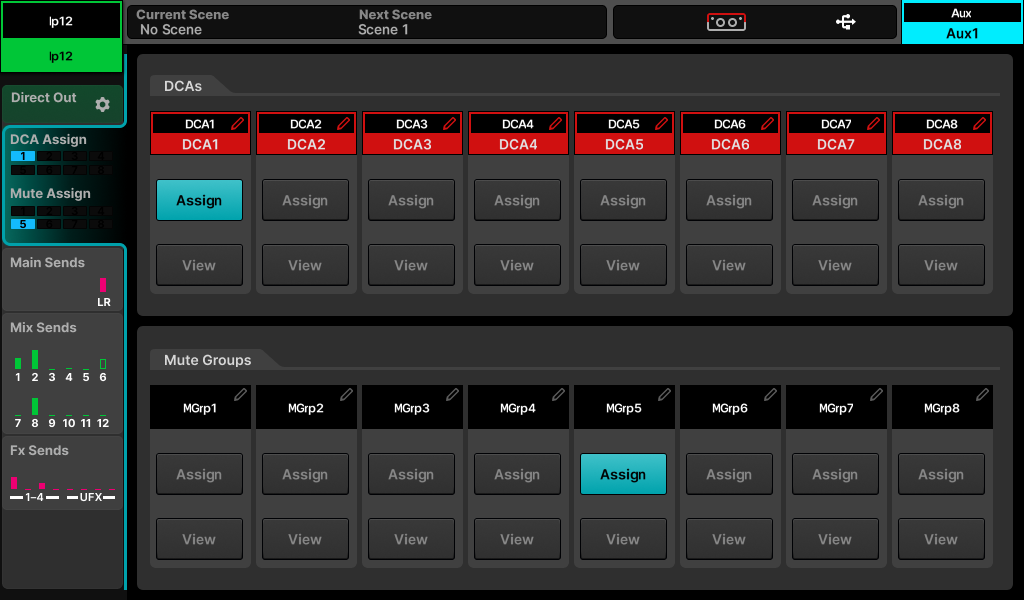

Touchez le bloc d’assignation DCA/Mute pour afficher les assignations du canal sélectionné.
Les Amplificateurs Contrôlés Numériquement (DCA) contrôlent les niveaux d’envoi et les mute de plusieurs canaux avec un seul fader et une touche mute.
Les groupes de mute sont utilisés pour couper plusieurs canaux avec une seule SoftKey.
- Touchez les boutons ‘Assign’ pour assigner ou désassigner le canal sélectionné aux DCA ou groupes Mute.
- Touchez les boutons ‘View’ pour voir tous les canaux actuellement assignés à ce DCA ou groupe Mute en même temps.
- Les canaux peuvent être assignés ou désassignés en touchant les boutons d’assignation dans l’écran ‘View’.
- Touchez les ‘blocs’ d’assignation DCA/Mute pour revenir à la vue des assignations du canal sélectionné.
Dans les écrans ‘Processing’ et ‘Routing’, les canaux DCA affichent une liste allant jusqu’à 21 ‘Membres’ (canaux assignés à ce DCA). S’il y a plus de 21 membres, touchez et faites glisser vers le haut/bas pour tout voir.
- Touchez n’importe où sur une liste de membres DCA pour voir et assigner ou désassigner des canaux.
ⓘ Les DCA sont uniquement pour le contrôle, ils ne mixent pas et ne transportent pas de signal, ils n’ont donc aucune fonctionnalité de traitement ou de mesure.
ⓘ Appuyer sur la touche PAFL sur une bande fader DCA équivaut à utiliser le PAFL additif sur chaque membre du DCA. Lorsque activée, les touches PAFL des membres du DCA clignotent.
ⓘ Lorsqu’on mute les DCA ou groupes Mute, les touches mute des canaux assignés clignotent. Si un canal est aussi muté indépendamment, la durée d’illumination lors du clignotement est plus longue pour l’indiquer.
ⓘ La fonction ‘DCA Spill’ permet de ‘déverser’ temporairement les membres DCA sur les bandes de canaux.
Niveaux d’Envoi et Assignations de Mix

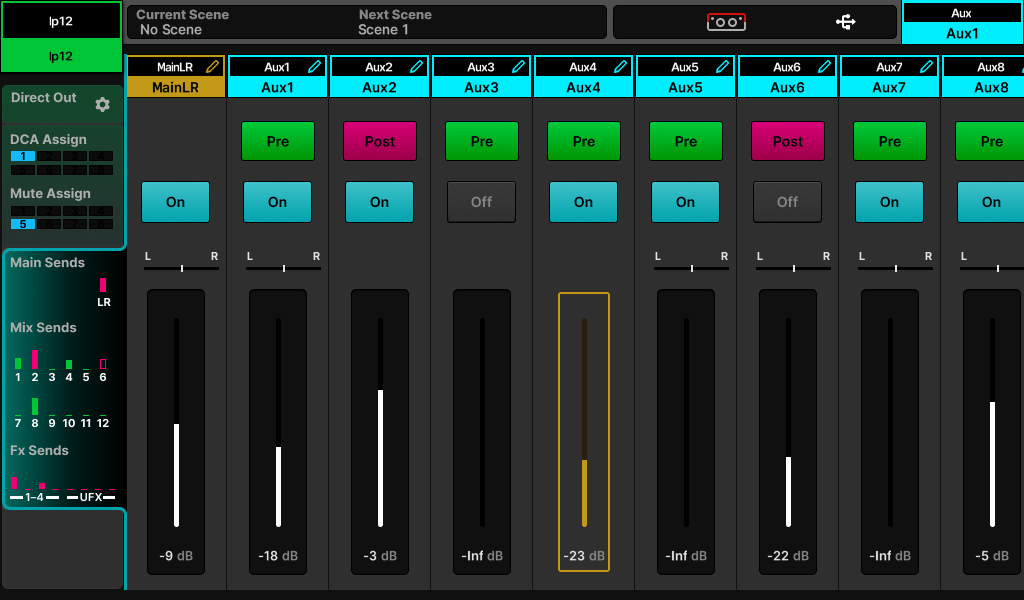

Cet écran affiche tous les envois et assignations de mix pour le canal sélectionné.
- Touchez et faites glisser vers la gauche ou la droite pour voir tous les mixes et envois.
- Touchez un bouton ‘Pre/Post’ pour régler un envoi en pré-fader ou post-fader.
- Touchez un bouton ‘On/Off’ pour assigner ou désassigner le canal à un mix/envoi ou matrice.
- Touchez un contrôle ‘Pan/Bal’ et utilisez le rotary tactile pour régler la panoramique ou l’équilibre d’un envoi.
- Touchez un indicateur ‘Level’ pour ajuster le niveau d’envoi vers un mix avec le rotary tactile.
ⓘ Maintenir la touche ‘ASSIGN’ sur la surface de la console et appuyer sur la touche ‘SEL’ d’un canal assigne ou désassigne ce canal du mix actuellement sélectionné.
ⓘ Maintenir la touche ‘ASSIGN’ sur la surface de la console et appuyer sur la touche ‘SEL’ d’un mix assigne ou désassigne tous les canaux à ce mix.
ⓘ Maintenir la touche ‘PRE FADE’ sur la surface de la console et appuyer sur la touche ‘SEL’ d’un canal bascule l’envoi du canal au mix sélectionné entre pré-fader et post-fader.
ⓘ Maintenir la touche ‘PRE FADE’ sur la surface de la console et appuyer sur la touche ‘SEL’ d’un mix bascule tous les envois de canal entre pré-fader et post-fader.
Touche CH to All Mix
Appuyer et maintenir la touche momentanée ‘CH TO ALL MIX’ affiche tous les niveaux d’envoi pour le canal sélectionné actuellement sur les bandes fader. Si le canal sélectionné est un mix, alors les niveaux d’envoi vers les matrices seront affichés.
La touche CH to All Mix peut être maintenue en même temps que les touches ‘ASSIGN’ ou ‘PRE FADE’ pour changer rapidement les options de routage vers tous les mixes pour le canal sélectionné.
Matrices
Le SQ dispose de 3 bus matrices stéréo qui peuvent être divisés pour fournir jusqu’à 6 matrices mono. Celles-ci peuvent être alimentées par n’importe quelle combinaison de mixes SQ et routées vers n’importe quelle sortie disponible pour des applications telles que :
- Enregistrement – un mix unique ou une combinaison de mixes peut être enregistrée avec un traitement de mix supplémentaire et un contrôle de niveau.
- Haut-parleurs supplémentaires – une matrice peut être utilisée pour envoyer un duplicata d’un mix unique (souvent le mix LR) avec un traitement supplémentaire et/ou un délai ajouté. Ceci est utile pour les haut-parleurs ‘fill’ ou pour synchroniser temporellement des haut-parleurs annexes.
- Alimentation des caissons de basses – en routant le mix principal LR (Post-Fader) vers une matrice et en l’utilisant pour alimenter les caissons de basses, le niveau du système entier peut être contrôlé par l’envoi maître LR, mais les caissons ont un traitement et un contrôle de niveau supplémentaires.
Il y a trois méthodes pour envoyer un mix à une matrice.
- Les envois de matrice d’un mix sont affichés dans l’écran des niveaux d’envoi et assignations lorsqu’un mix est sélectionné.

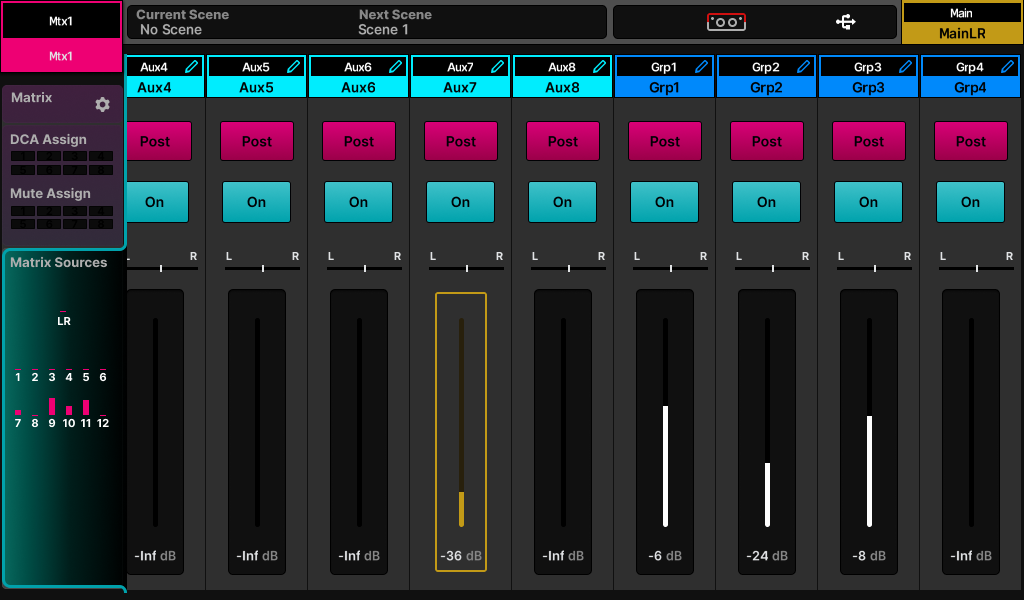

- Les sources de matrice sont affichées dans l’écran des sources de matrice lorsqu’une matrice est sélectionnée.
- Les envois de matrice sont affichés sur les faders lorsqu’un canal de mix est sélectionné et que la touche momentanée ‘CH TO ALL MIX’ est pressée et maintenue sur la surface du SQ.
