Connexions

Entrées Locales

Mono micro/ligne (XLR) – Celles-ci sont numérotées et acceptent un signal micro ou ligne symétrique. Le gain, l’atténuation (Pad) et l’alimentation fantôme 48 V sont contrôlés numériquement.

Talkback (XLR) – Identique aux entrées mono micro/ligne. Destiné à la communication depuis la position de la console mais peut également être utilisé comme entrée supplémentaire.

ST1, ST2 (prise jack TRS 1/4”) – Étiquetées comme paires stéréo, elles peuvent aussi être utilisées comme entrées ligne mono symétriques.

ST3 (prise jack mini TRS) – Située sur la surface du SQ+, cette entrée peut être utilisée avec une source niveau ligne, telle qu’un lecteur média portable, un ordinateur portable, une tablette ou un smartphone, à l’aide d’un câble jack mini stéréo standard.

Sorties Locales

Ligne mono (XLR) – Sorties niveau ligne pour envoyer des mixages ou des sorties directes. Elles sont numérotées et librement assignables. Par défaut, le mix LR est envoyé aux sorties 11&12, comme indiqué.

Ligne mono A/B (prise jack TRS 1/4”) – Deux sorties niveau ligne assignables, présentées sur des prises jack symétriques.

AES numérique (XLR) – Sortie numérique stéréo avec plusieurs fréquences d’échantillonnage disponibles. Pour connexion à un équipement avec entrée numérique.

Casque (prise jack TRS 1/4”) – Située sur la surface du SQ+, avec un contrôle de niveau dédié. Alimentée par le bus PAFL.

SLink

Audio multicanal numérique (etherCON) – Pour étendre le SQ+ en utilisant la gamme d’extensions Allen&Heath Everything I/O. Le mode bascule automatiquement entre les protocoles dSnake/ME, DX et gigaACE/GX.

ⓘ SLink ne supporte pas plusieurs protocoles sur une seule connexion.

ⓘ Consultez les Connexions SLink pour voir les configurations supportées par le firmware actuel.

USB

SQ-Drive – Situé sur la surface du SQ+. Peut être utilisé pour connecter des clés USB ou des disques durs/SSD portables. Utilisé pour stocker et rappeler des données, mises à jour de firmware, ainsi que pour l’enregistrement et la lecture audio stéréo ou multicanaux.

USB-B – Pour connexion à un ordinateur Windows ou Mac, afin d’utiliser l’interface audio 32x32 intégrée et MIDI.

ⓘ Voir la section SQ-Drive et USB-B pour plus d’informations.

Réseau

Utilisé pour connecter le SQ+ à un routeur sans fil, point d’accès, réseau local ou directement à un appareil, permettant au SQ+ de transmettre et recevoir des données de contrôle. Utilisé avec les applications Allen & Heath SQ+ et pour le MIDI via TCP/IP.

I/O Port

Pour la connexion des cartes optionnelles SQ, permettant l’extension et la connectivité via Allen&Heath (SLink) ou des protocoles tiers (y compris Dante, Waves et MADI).

ⓘ Consultez www.allen-heath.com pour toutes les cartes optionnelles disponibles.

Pédalier

Connectez un pédalier simple ou double, momentané ou à verrouillage, et utilisez-le pour contrôler des fonctions telles que les coupures de son, le tempo au tap, ou les changements de scène.

ⓘ Voir la section Configuration pour plus d’informations.

Routage

Le routage I/O permet d’alimenter les canaux de traitement d’entrée depuis n’importe quelle prise d’entrée, et d’alimenter n’importe quelle prise de sortie depuis une sortie directe, un mixage ou une sortie FX. Il est également possible de router les signaux dans le système sans aucun traitement de canal en utilisant les lignes de liaison (Tie Lines).

Il y a deux façons de router les prises d’entrée vers les canaux de traitement d’entrée, soit dans la section Préampli de l’écran de traitement de canal, soit dans l’écran I/O. Pour router plusieurs canaux d’entrée, il est plus simple d’utiliser l’écran de routage I/O, qui est aussi utilisé pour tout le routage de sorties.

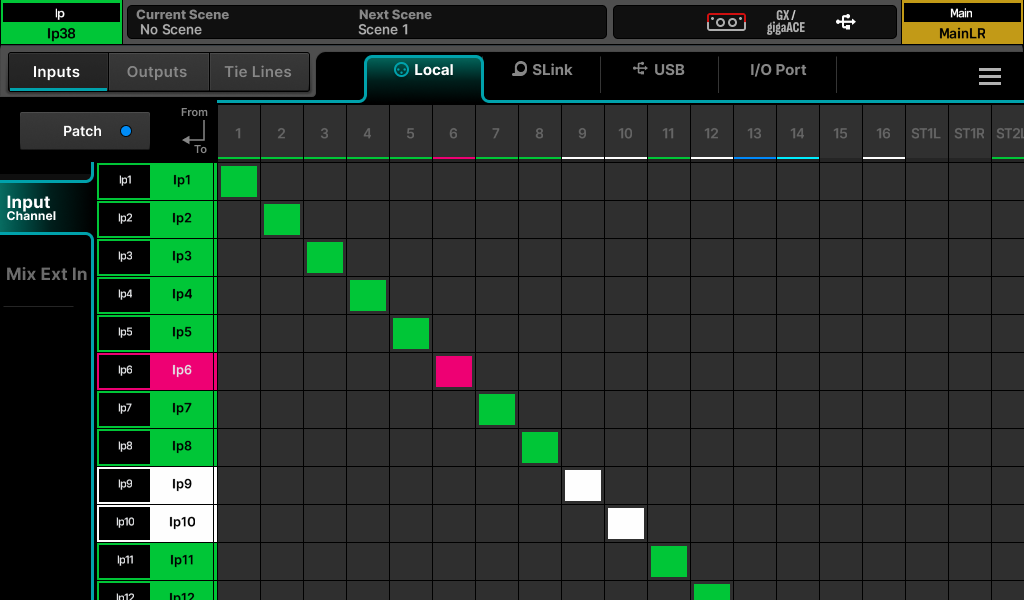

Appuyez sur la touche d’écran ‘I/O’ pour afficher la matrice de routage. Il s’agit d’une grille de blocs de routage où chaque bloc est un point de croisement représentant une connexion.

Routage

• Sélectionnez parmi 'Entrées', 'Sorties' ou 'Lignes de liaison' en haut à gauche, puis touchez un des onglets à gauche pour choisir la grille de routage affichée :

‘Entrées’ > ‘Canal d’entrée’ = Route les prises d’entrée du haut vers les canaux d’entrée du SQ+ à gauche pour le mixage.
‘Entrées’ > ‘Mix Ext In’ = Route les prises d’entrée du haut directement dans un mix du SQ+ à gauche (sans aucun traitement, contrôle de niveau ou de coupure).
‘Sorties’ > ‘Mix Outs’ = Route des sorties de mix du SQ+ à gauche (LR, Aux, Groupe, Matrice) vers n’importe quelle prise de sortie en haut.
‘Sorties’ > ‘IP Direct Outs’ = Route des sorties directes des canaux d’entrée à gauche vers n’importe quelle prise de sortie en haut.
‘Sorties’ > ‘Retours FX’ = Route des canaux de retour FX dans le SQ+ (le signal FX « wet ») à gauche vers n’importe quelle prise de sortie en haut.
‘Sorties’ > ‘Sortie Monitor’ = Route du PAFL, talkback et sorties Listen dans le SQ+ à gauche vers n’importe quelle prise de sortie en haut.
‘Lignes de liaison’ = Route directement depuis n’importe quelle prise d’entrée à gauche vers n’importe quelle prise de sortie en haut (sans aucun traitement, contrôle de niveau ou de coupure).

• Lors du routage des entrées, les prises d’entrée sont affichées en haut de la matrice et le canal de destination (dans le cœur du SQ+) est affiché à gauche.
• Lors du routage des sorties, la source (depuis le SQ+) est affichée à gauche de la matrice, et les prises de sortie sont affichées en haut.
• Lors du routage des lignes de liaison, les sources d’entrée sont affichées à gauche et les destinations de sortie en haut.
• Touchez et faites glisser la grille à l’écran pour voir plus de canaux d’entrée et de sortie.

Routage d’une Source vers une Destination –

• Touchez le bouton ‘Patch’ en haut à gauche de la matrice de routage pour activer le routage.
• Touchez un bloc de routage dans la matrice pour créer ou supprimer un routage.
• Les blocs de routage disponibles sont gris et sont remplis de la couleur du canal lorsqu’ils sont routés.

ⓘ Si une prise est déjà utilisée, une confirmation pop-up peut apparaître. Cela peut être désactivé depuis le menu en haut à droite de l’écran.

• Les blocs de routage actuellement indisponibles, par exemple lorsqu’aucune connexion n’est présente, sont rayés, mais le routage peut toujours être effectué et sera appliqué dès qu’une connexion sera établie.

• Les prises d’entrée ou de sortie actuellement utilisées incluent une ligne d’indication colorée sous le numéro de prise.

ⓘ Le commutateur de routage sera désactivé automatiquement à chaque sortie de l’écran I/O. Il peut être désactivé complètement dans le menu en haut à droite de l’écran I/O.

ⓘ Tous les routages vers un appareil actuellement déconnecté deviendront actifs une fois que l’appareil sera connecté.

Bibliothèques de Routage des Canaux d’Entrée –

Appuyer sur la touche ‘BIBLIOTHÈQUE’ sur la surface lorsque l’onglet ‘Canal d’entrée’ sous ‘Entrées’ est actif affichera les bibliothèques de routage des canaux IP.

Celles-ci peuvent être utilisées pour stocker et rappeler le routage des canaux d’entrée pour différentes configurations et offrent un moyen rapide de changer l’ensemble du routage d’entrée pour un soundcheck virtuel.

Pour une configuration rapide, des presets d’usine pour un routage un-à-un depuis chaque type d’entrée sont fournis.

ⓘ Les bibliothèques d’entrée stockent et rappellent tout le routage d’entrée, pas seulement pour le type de prise d’entrée sélectionné actuellement.

Prises Locales

Les options d’entrée et de sortie locales dans l’écran I/O correspondent aux étiquettes des prises d’entrée et de sortie analogiques sur le SQ+.

SLink Prises

Le port SLink est compatible avec les protocoles dSnake, DX et gigaACE/GX. Il bascule automatiquement entre ces modes de protocole selon la connexion détectée. Différents protocoles sur une seule connexion ne sont pas supportés.

Le protocole/mode SLink actuel est affiché en haut de l’écran en permanence.

Consultez les Connexions SLink pour la liste complète des configurations supportées.

ME Systèmes

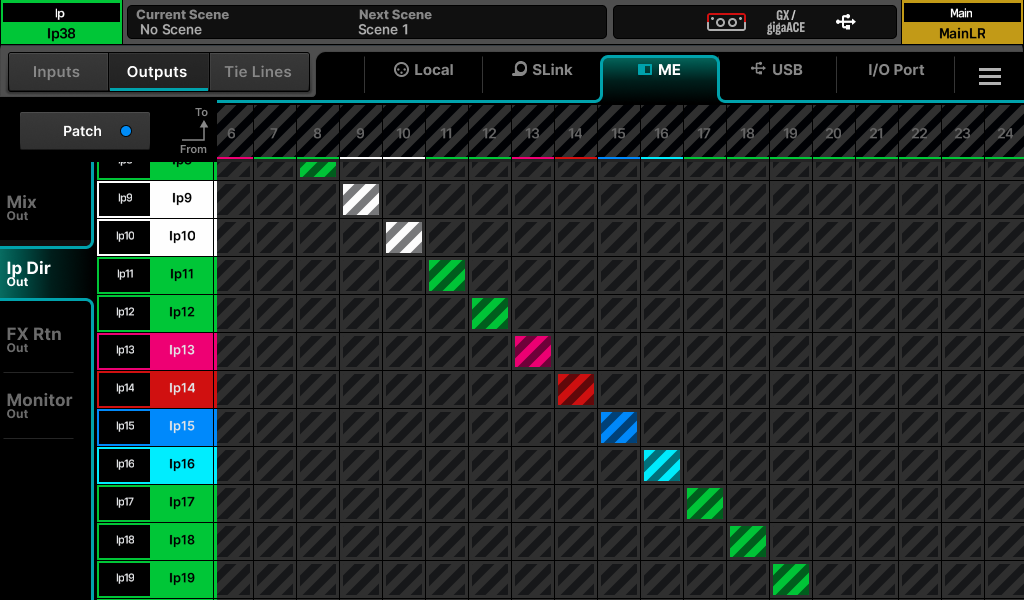

Les unités ME-U, ME-1 et ME-500 utilisent le protocole dSnake, et peuvent être connectées directement, aux ports moniteur ou expander d’un AR2412 ou AB168, ou au port DX2/ME d’un GX4816.

Le routage ME est appliqué à tout port SLink fonctionnant en protocole dSnake, que ce soit le port SLink, une carte optionnelle SLink, ou les deux simultanément.

ⓘ Les unités ME-U et ME-1 peuvent accepter 40 canaux au total, les unités ME-500 acceptent 16 canaux mono ou stéréo.

ⓘ Les canaux stéréo sont définis dans les réglages de configuration du mixeur du SQ+ et doivent être routés par paires de canaux impair/paire lors de l’utilisation des unités ME-500.

ⓘ Les unités ME-500 assignent automatiquement les 16 premières sources stéréo ou mono reçues aux 16 touches disponibles.

Canaux USB-B et SQ-Drive

Les sorties USB sont envoyées simultanément à la connexion USB-B et au SQ-Drive.

Les entrées USB proviennent de l’USB-B sauf lorsque le SQ-Drive est utilisé pour la lecture stéréo ou multicanaux, auquel cas toutes les prises d’entrée USB sont automatiquement alimentées par le SQ-Drive.

Voir la section SQ-Drive et USB-B pour plus d’informations sur le streaming et l’enregistrement audio.

I/O Port Canaux

Le port I/O sert à router vers et depuis les cartes optionnelles SQ installées dans ce port.

Le type de carte optionnelle actuelle est affiché en haut de l’écran en permanence.

ⓘ Notez que lors du routage vers une carte optionnelle telle que Dante ou Waves, vous ne faites que router le cœur du SQ+ vers la carte optionnelle. Un routage supplémentaire entre appareils est généralement nécessaire ensuite.

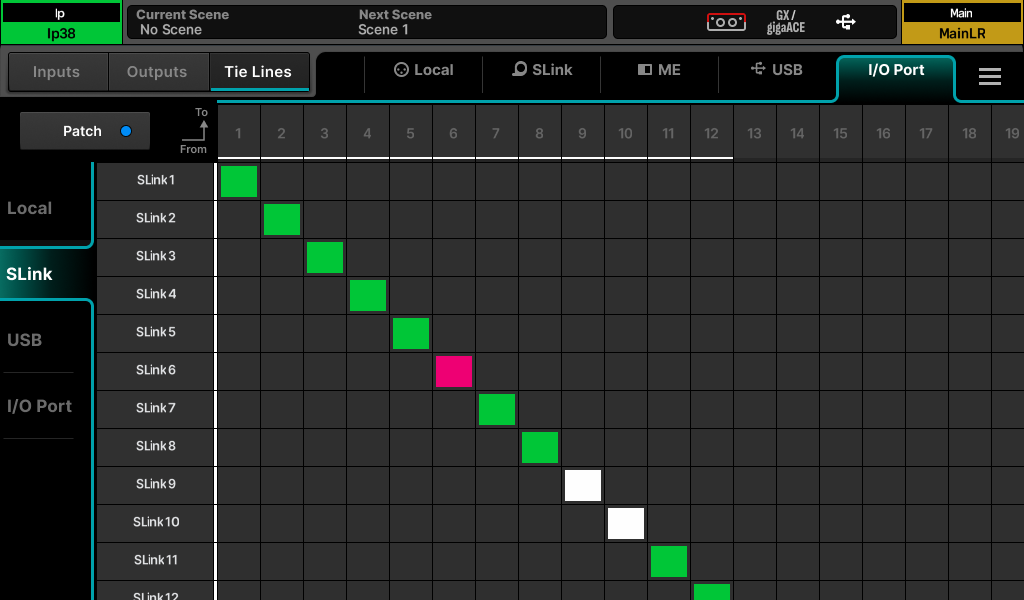

Lignes de Liaison (Tie Lines)

Les lignes de liaison sont utilisées pour router directement des connexions depuis n’importe quelle prise d’entrée vers n’importe quelle prise de sortie sans utiliser de traitement de canal, de mixage ou de contrôle de niveau dans le cœur.

Elles sont différentes des sorties directes d’entrée, qui proviennent des 48 canaux de traitement d’entrée et peuvent inclure un traitement.

Toutes les prises d’entrée possibles sont affichées à gauche et toutes les prises de sortie possibles en haut.

Les lignes de liaison permettent de transmettre l’audio directement depuis n’importe quelle source d’entrée disponible vers une ou plusieurs sorties et ont de nombreuses applications, notamment :

• Envoyer un audio non traité (post préampli analogique de la prise) tout en envoyant simultanément un audio traité depuis une sortie directe d’entrée (comme lors d’un enregistrement multipiste tout en utilisant un système de monitoring personnel ME en même temps).
• Configurer des splits numériques pour le front de scène, les retours ou les installations broadcast.
• Envoyer un microphone d’ambiance (non requis dans un mix) vers l’USB ou une carte optionnelle pour enregistrement sans utiliser un canal d’entrée.

ⓘ Pour protéger les réglages de préampli des prises non assignées aux canaux d’entrée lors des changements de scène, bloquez ‘Préamplis uniquement lignes de liaison’ dans les filtres de rappel Globaux ou de Scène.

Contrôle des Prises

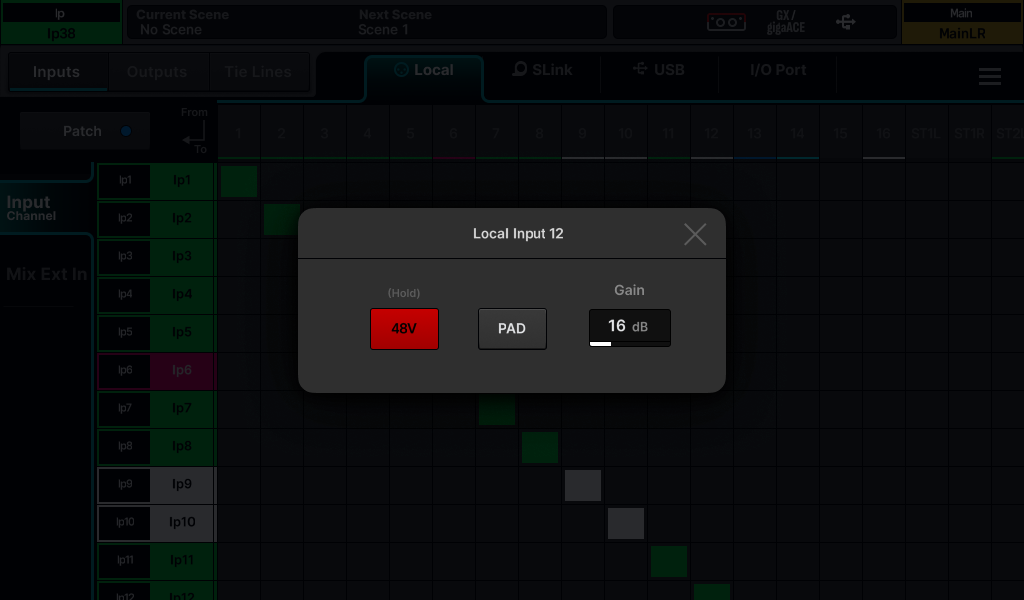

Touchez un numéro de prise en haut de la matrice de routage pour ouvrir la fenêtre de contrôle de prise avec les options suivantes pour les prises locales ou d’extension connectées.

Entrée analogique = 48V, Atténuation (Pad) et Gain

Entrée AES = option de contournement SRC

Toutes les prises de sortie = Polarité (inversion)

Sortie AES = Fréquence d’échantillonnage de sortie
