Contrôles physiques

Touches –

Toutes les touches sont étiquetées, et la plupart s’illuminent pour indiquer quand elles sont actives. Chacune remplit des fonctions spécifiques, à l’exception des « SoftKeys » qui sont assignables par l’utilisateur.

Faders/Écran des faders –

Il y a 6 couches de bandes de faders assignables. Pour toutes les entrées et retours FX, le fader contrôle le niveau d’envoi de ce canal vers le mix sélectionné. Les faders FX Send, Main LR, Mix (Aux/Groupe) et Matrix contrôlent les niveaux de sortie globaux du mix. Les faders DCA affectent le niveau des membres du DCA, et les faders MIDI envoient des messages de niveau MIDI. Toutes les bandes de faders peuvent être temporairement prises en main et utilisées par les fonctions GEQ « Fader Flip », « CH TO ALL MIX » ou « DCA Spill ».

Encodeurs rotatifs (Rotaries) –

Ils s’illuminent lorsqu’ils sont actifs et servent à ajuster divers paramètres. Certains sont dédiés aux paramètres du canal ou mix actuellement sélectionné, bien que les SQ6+ et SQ7+ disposent de « Soft Rotaries » supplémentaires assignables par l’utilisateur, et il y a un encodeur tactile dédié.

Écran tactile –

L’écran tactile permet une interaction simple via des boutons et menus à l’écran. Les paramètres peuvent également être sélectionnés à l’écran et ajustés à l’aide de l’encodeur tactile. Lorsqu’un paramètre est sélectionné, il devient jaune à l’écran, et l’encodeur tactile s’illumine pour indiquer qu’il peut être utilisé pour effectuer des réglages.

Types de canaux

Entrées – 48 canaux d’entrée avec traitement. Ils peuvent provenir de connexions locales, distantes ou numériques, et être mixés vers n’importe quelle sortie.

Main LR – C’est le mix principal. Tous les modes et options post-fader suivent ce mix.

Mix – 12 canaux de mix stéréo avec traitement qui peuvent être utilisés comme auxiliaires ou groupes.

Envois FX – 4 bus d’envoi FX sont inclus pour être utilisés avec les moteurs FX internes « standard ». 4 bus supplémentaires RackUltra FX sont fournis pour être utilisés avec les 4 moteurs RackUltra FX.

Retours FX – 12 canaux de retour stéréo dédiés pour les moteurs FX internes, 8 pour les moteurs FX « standard » et 4 pour les moteurs RackUltra FX.

Matrix – 3 mixes stéréo ou jusqu’à 6 mixes mono matrix, alimentés par une combinaison d’autres mixes.

DCA – 8 amplificateurs contrôlés numériquement pour ajuster le niveau et la mise en sourdine de plusieurs canaux avec un seul ensemble de contrôles.

MIDI – 32 bandes de canaux disponibles qui envoient des données de contrôle MIDI via USB et TCP/IP.

ⓘ Les bandes de canaux MIDI n’envoient et ne répondent qu’aux messages MIDI, leur état n’est pas enregistré avec les Scènes ou Shows.

Paramètres, menus et fenêtres contextuelles à l’écran

Paramètres réglables et sélections – Ceux-ci sont affichés en texte blanc sur fond noir. Les valeurs sont affichées sous forme de texte ainsi que dans une barre.

Bibliothèques –

Lorsque disponible pour l’écran affiché, la touche « Library » s’illumine. En appuyant dessus, une fenêtre de bibliothèque s’affiche, permettant de stocker ou rappeler des réglages pour des éléments tels que les unités FX, le traitement des canaux ou les patchs d’entrée. Les présélections sont stockées dans les bibliothèques d’usine, et des bibliothèques utilisateur sont fournies pour stocker vos propres réglages. Les bibliothèques sont également utilisées pour charger des types d’unités FX via le rappel d’un préréglage.

ⓘ Voir la liste complète des types de bibliothèques dans la section Bibliothèques.

Listes de menus –

Pour les listes courtes, touchez une option pour la sélectionner. Les listes plus longues peuvent être parcourues en touchant et glissant, ou en mettant en surbrillance une option et en utilisant l’encodeur tactile pour faire défiler toutes les options disponibles. Lorsqu’il n’est pas possible de sélectionner un élément de liste (comme dans les listes de permissions utilisateur), vous pouvez uniquement toucher et glisser à l’écran.

Un « X » est affiché en haut à droite de la plupart des menus contextuels, touchez-le ou touchez en dehors de la fenêtre contextuelle pour la fermer.

Clavier –

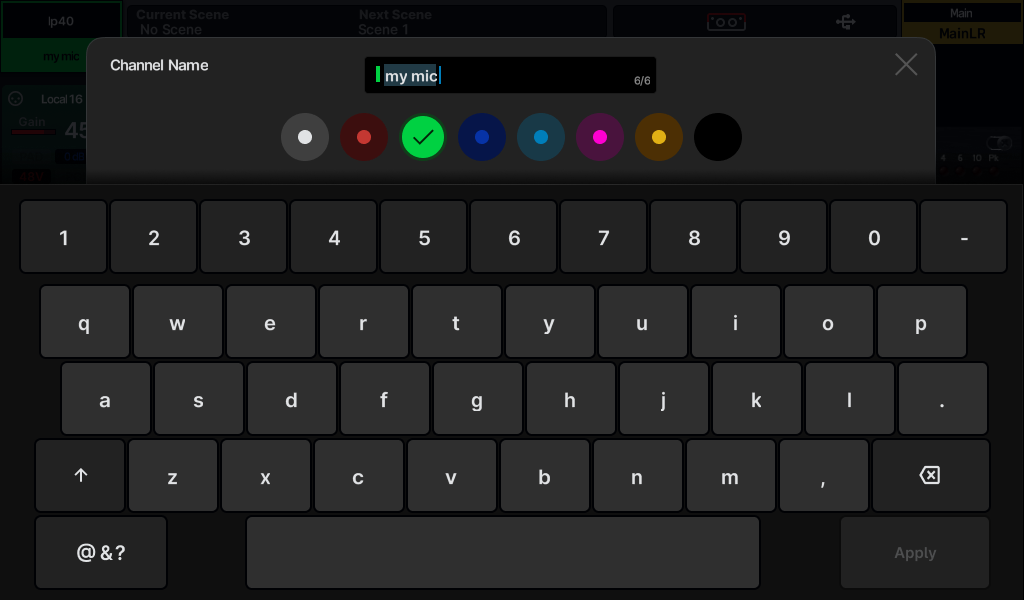

Un clavier à l’écran s’affiche lors de la saisie de noms ou de nombres. Touchez et maintenez « ^ » (majuscule) pour activer le verrouillage des majuscules. Touchez « Apply » ou « OK » pour valider le nom ou le nombre. Touchez le « X » en haut à droite du clavier pour le fermer.

Lors de la saisie de caractères hexadécimaux, un clavier hexadécimal uniquement est affiché.

Lors de la saisie d’un nom de canal, touchez le bouton de couleur pour choisir une couleur de canal, qui est appliquée instantanément.

Confirmation –

Certaines actions nécessitent une confirmation. Lorsqu’il y a une option pour appliquer ou annuler les modifications, les boutons s’affichent comme actifs à l’écran. Dans certains cas, une fenêtre contextuelle avec plus d’informations et de choix s’affiche.

Barre de titre à l’écran

La barre de titre est toujours visible en haut de l’écran, de gauche à droite elle affiche les informations suivantes :

• Le canal actuellement sélectionné.
• La dernière scène rappelée (actuelle).
• La prochaine scène à rappeler.
• Un symbole d’erreur/avertissement lorsqu’une erreur est détectée (touchez-le pour voir une fenêtre contextuelle avec des informations sur l’erreur).
• Un symbole de port I/O indiquant également la carte d’option actuellement installée.
• Le protocole SLink utilisé actuellement (lorsqu’une connexion SLink a été établie et est disponible).
• Un symbole USB lorsqu’un périphérique USB est connecté au port SQ-Drive. Ce symbole est remplacé par des symboles de transport lors de l’utilisation de SQ-Drive pour l’enregistrement ou la lecture audio.
• Le mix actuellement sélectionné.

Écran d’accueil

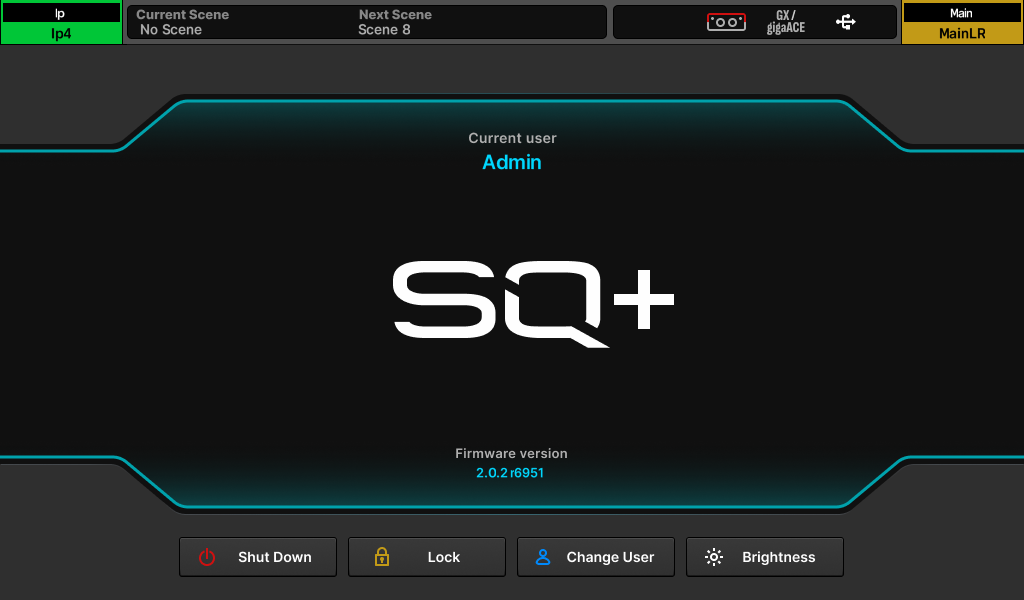

C’est le premier écran affiché au démarrage du SQ+. Il est également affiché lorsqu’aucun canal n’est sélectionné, et que les touches d’écran « Processing » ou « Routing » sont actives.

ⓘ Appuyer sur les touches d’écran « Processing » ou « Routing » en vue banque désélectionnera le canal actuellement sélectionné et retournera directement à l’écran d’accueil.

« Shut Down » – Touchez pour éteindre le SQ+.

« Lock » – Touchez pour verrouiller la surface du SQ+ et empêcher les contrôles de surface de faire des ajustements.

« Change User » – Touchez pour changer d’utilisateur actif.

« Brightness » – Touchez pour accéder directement aux réglages de luminosité du SQ+.

Diagnostics

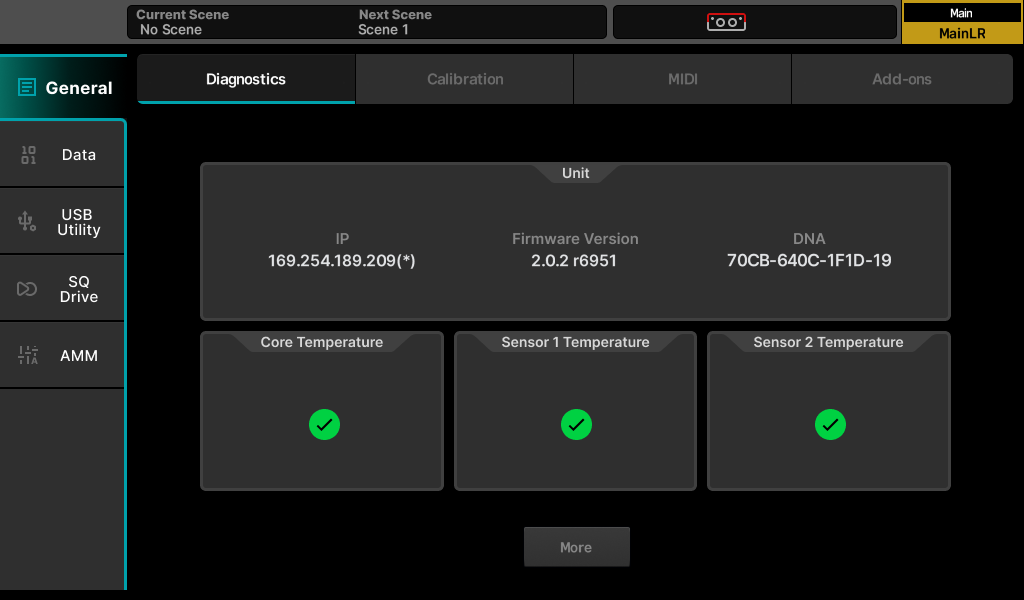

Pour accéder aux diagnostics, appuyez sur la touche d’écran « UTILITIES », sélectionnez « General » dans les onglets de gauche et « Diagnostics » dans les onglets du haut. Cela affiche des informations importantes sur le SQ+, y compris l’adresse IP actuelle pour la connexion via TCP/IP, et le code unique DNA pour l’enregistrement et les Add-Ons.

Concepts de flux de travail de base

• Appuyez sur une touche « LR », « MIX » ou « FX » pour afficher et ajuster les niveaux d’envoi de chaque canal vers le mix sélectionné sur les bandes de faders. Utilisez les touches de couche pour naviguer à travers les 6 couches de faders. La bande Mix contrôle le niveau d’envoi global du Mix/FX sélectionné.
• Sélectionnez un canal en appuyant sur une touche « SEL » ou en touchant la bande de canal dans les écrans Processing, Routing ou Faders. Les contrôles physiques dédiés peuvent maintenant être utilisés pour ajuster les paramètres du canal sélectionné.
• Appuyez sur « MUTE » pour couper complètement un canal. Les touches de mute s’illuminent ou clignotent lorsqu’un canal est coupé.
• Utilisez les touches « PAFL » (Pré/Après Fader Listen) pour router un canal vers le bus PAFL/sortie casque.
• Allez à l’écran « PROCESSING » pour voir un aperçu du traitement du canal sélectionné. Touchez n’importe quelle partie du traitement dans un canal pour voir une vue détaillée, puis touchez les paramètres à l’écran et utilisez l’encodeur tactile pour ajuster.
• Les envois de mix réglés en « Post-Fade » suivent les niveaux d’envoi LR. Pour basculer les canaux entre « Pre-Fade » et « Post-Fade » pour le Mix sélectionné, maintenez la touche « PRE FADE » et utilisez les touches « SEL », ou utilisez l’écran « ROUTING ».
• Pour assigner ou désassigner un canal du mix actuellement sélectionné, maintenez la touche « ASSIGN » et utilisez les touches « SEL », ou utilisez l’écran « ROUTING ».
• Maintenir la touche « CH TO ALL MIX » affichera les niveaux d’envoi pour le canal actuellement sélectionné vers tous les mixes sur les bandes de faders principales.
• Appuyez sur la touche d’écran « FX » pour afficher et ajuster les moteurs FX. Utilisez la touche « LIBRARY » pour rappeler les types et préréglages FX - changez les paramètres en les sélectionnant à l’écran et en utilisant l’encodeur tactile. Les bus FX 1 à 4 envoient par défaut vers les moteurs FX standard 1 à 4, et les bus RackUltra FX envoient vers les moteurs RackUltra FX 1-4. Les canaux de retour FX sont routés vers les Mix de la même manière que les canaux d’entrée.
• Maintenez la touche « COPY » et appuyez sur une touche « IN », « SEL » ou « MIX », ou utilisez les superpositions à l’écran dans l’écran de traitement pour copier les paramètres ou envois. Maintenez la touche « PASTE » et appuyez sur une touche « SEL » ou Mix pour coller les traitements ou affectations d’envoi sur un autre canal. Maintenez la touche « RESET » et appuyez sur une touche « IN », « SEL » ou « MIX » pour réinitialiser les paramètres.
• Appuyez sur la touche « VEIW » pour afficher momentanément des informations alternatives sur la bande de canal et les écrans LCD Soft Rotary. Appuyez plusieurs fois pour voir différentes informations et maintenez enfoncé pour afficher l’information jusqu’à ce que la touche soit relâchée.
