Mesure

Indicateur LED PAFL

Le mesureur LED à 12 segments situé sur la surface du SQ+ à droite de l'écran tactile affiche la mesure de niveau pour le bus PAFL, il affichera donc toujours la mesure de ce qui est envoyé à la sortie casque.

Par défaut, lorsque 'LR vers PAFL' dans les paramètres PAFL est activé, et sans aucune touche PAFL active, cela affiche le niveau du mix principal LR.

ⓘ L'indicateur LED PAFL sous le mesureur LED à 12 segments s'allume lorsqu'une touche ou un bouton de routage PAFL est actif n'importe où dans la console.

Vue d'ensemble

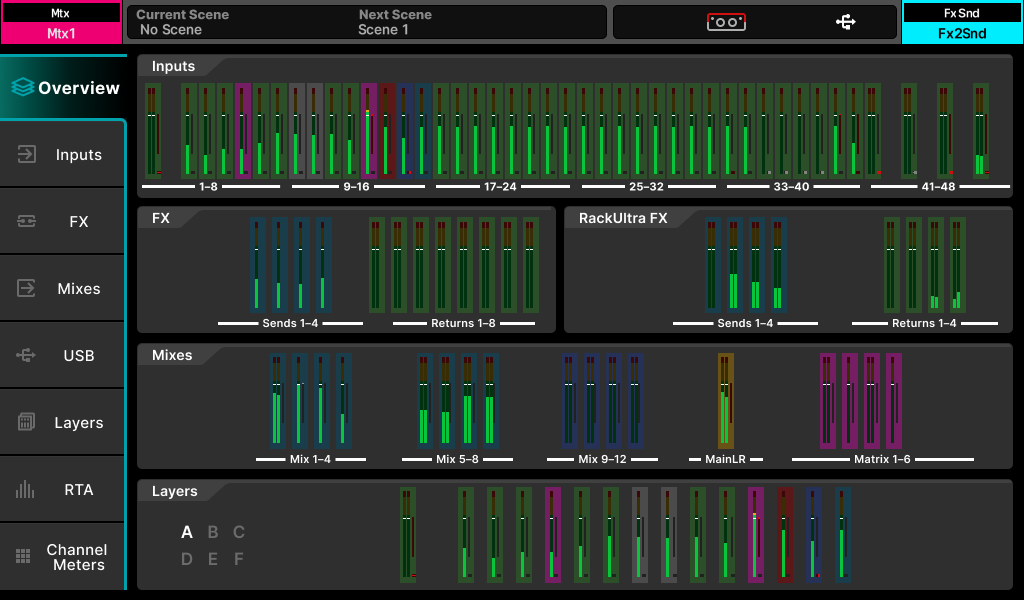

La vue d'ensemble affiche la mesure pour tous les canaux en même temps, pour une vérification rapide des niveaux.

• Touchez n'importe quelle section pour accéder à une vue plus détaillée avec des mesureurs plus grands.

ⓘ La section Couches suit la sélection de la couche via les touches 'LAYERS' sur la surface.

Mesureurs Entrée/FX/Mix/USB

Les cinq onglets suivants dans l'écran ‘Mètres’ affichent ‘Mesureurs d’Entrée’, ‘Mesureurs FX’, ‘Mesureurs de Mix’, ‘Mesureurs USB’ et 'Mesureurs de Couches'.

• Les mesureurs principaux en couleur affichent les niveaux de -40dB à +10dB.
• Les mesureurs de réduction de gain montrent la réduction de niveau de 0dB à -30dB, ils sont rouges/rouge vif lorsque le compresseur est activé et gris/blanc lorsqu'il est désactivé.
• Les indicateurs de porte active sont rouges/rouge vif lorsque la porte est activée et gris/blanc lorsqu'elle est désactivée.

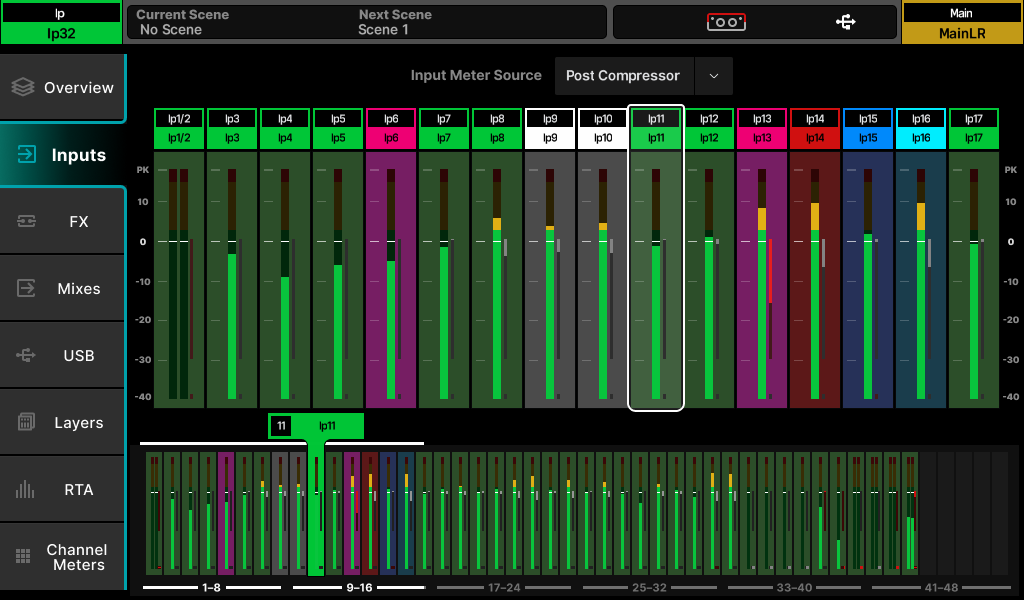

Mesureurs d’Entrée –

• Touchez et faites glisser horizontalement pour voir tous les canaux dans l'écran des Mesureurs d’Entrée.
• Touchez et faites glisser dans la vue de navigation en bas de l'écran pour accéder rapidement à n'importe quel canal d'entrée.
• Touchez le réglage 'Source du Mesureur d’Entrée' pour choisir le point de mesure pour tous les canaux d'entrée.

Post Preamp = le mesureur est pris directement après le préampli.

Post PEQ = le mesureur est pris directement après le PEQ.

Post Compresseur = le mesureur est pris directement après le compresseur.

Post Delay/AMM = le mesureur est pris après tout le traitement.

ⓘ Notez que les réglages de source du mesureur affectent également la mesure chromatique des canaux.

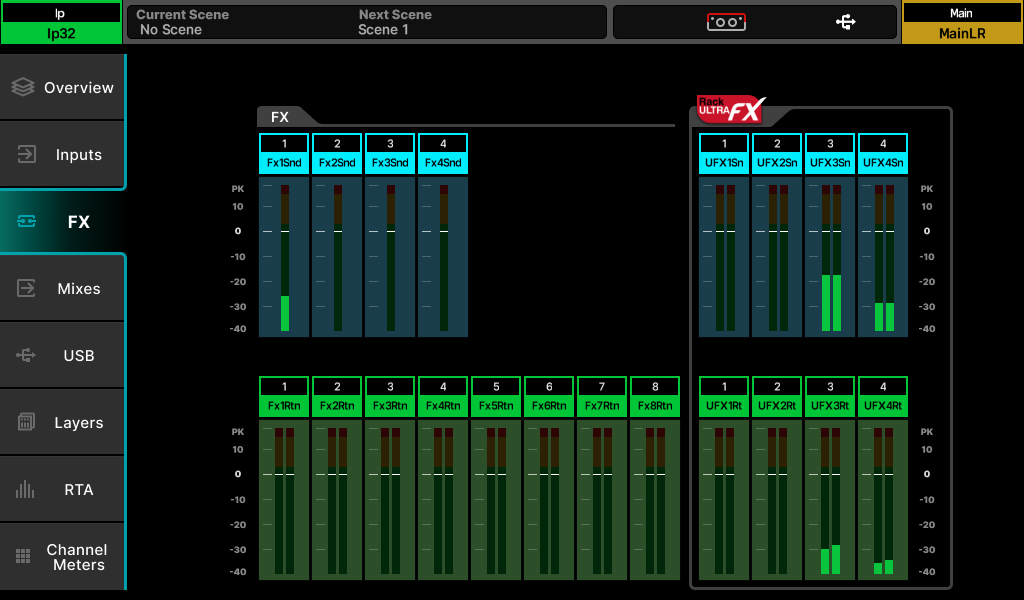

FX Mètres –

Inclut tous les canaux dédiés d’envoi et de retour FX.

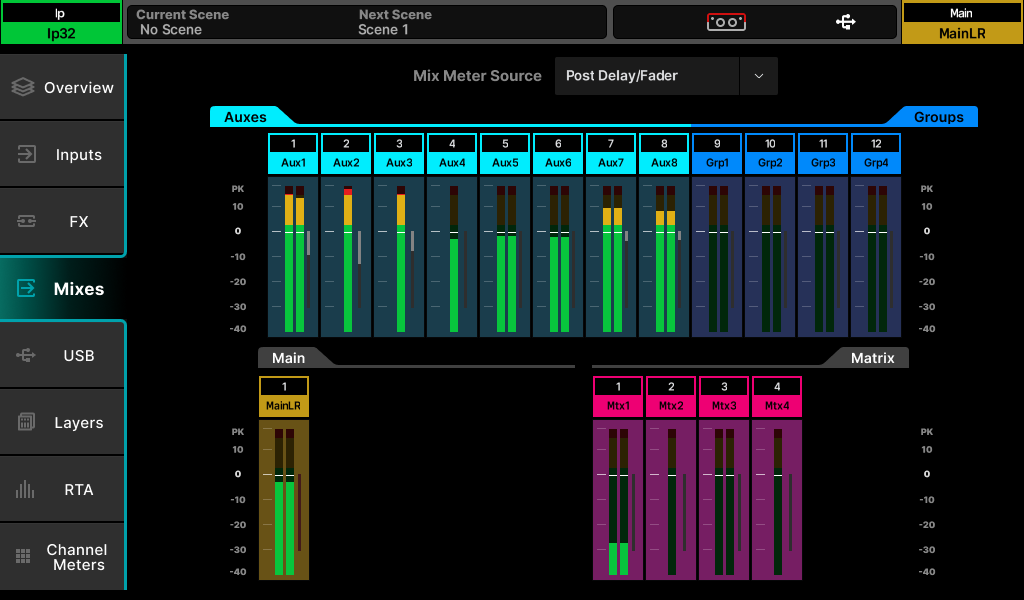

Mesureurs de Mix –

• Touchez le réglage 'Source du Mesureur de Mix' pour choisir le point de mesure pour les canaux de mix.

Post Bus + Entrée Ext = le mesureur est pris après que tous les canaux ont été sommés, y compris l'entrée externe du mix.

Post GEQ = le mesureur est pris directement après le GEQ.

Post PEQ = le mesureur est pris directement après le PEQ.

Post Compresseur = le mesureur est pris directement après le compresseur.

Post Delay/Fader = le mesureur est pris après tout le traitement et le fader.

ⓘ Notez que les réglages de source du mesureur affectent également la mesure chromatique des canaux.

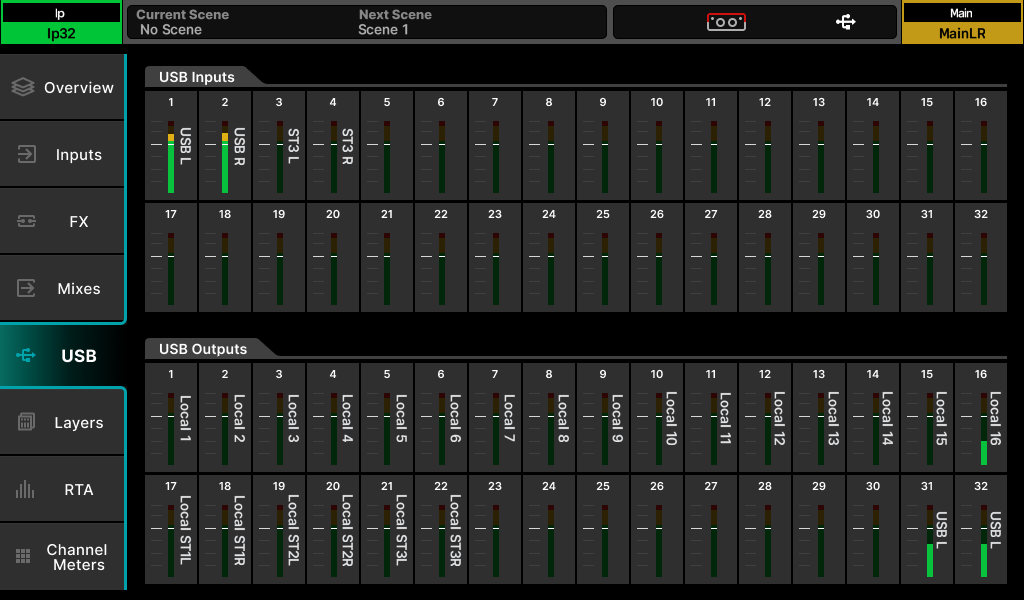

Mesureurs USB –

• Les ‘Entrées USB’ montrent les niveaux sur le flux USB entrant dans le SQ+, et les étiquettent avec le canal ou la prise numérotée la plus élevée à laquelle ils ont été patchés.
• Les ‘Entrées USB’ affichent soit les mesureurs provenant de l’USB-B (lorsque SQ-Drive n’est pas utilisé pour la lecture) soit ceux provenant de SQ-Drive (lorsque SQ-Drive est utilisé pour la lecture).
• Les ‘Sorties USB’ affichent le niveau et la source des signaux envoyés vers l’USB et SQ-Drive.

ⓘ Les Mesureurs USB affichent toujours un maximum de 32 canaux d’entrées et sorties mais seuls les 16 premiers s’appliquent pour SQ-Drive lorsque la fréquence d’échantillonnage USB est réglée à 96kHz.

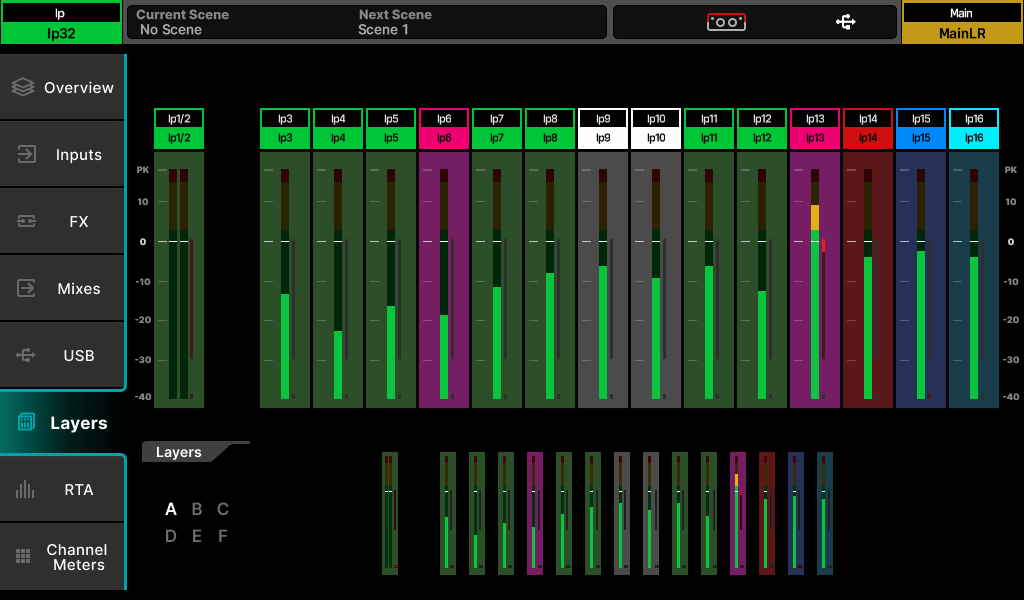

Couches -

Inclut toute la mesure pour la couche de bande sélectionnée actuellement.

Mesure Chromatique des Canaux

La mesure chromatique des canaux affiche l’information d’un mesureur haute résolution dans l’espace d’une seule LED. Elle peut représenter une gamme de niveaux beaucoup plus large qu’un mesureur traditionnel et son comportement est personnalisable dans l’onglet ‘Mesureurs de Canaux’.

ⓘ La source de la mesure chromatique des canaux correspond au point de mesure sélectionné pour les Mesureurs d’Entrée et de Mix.

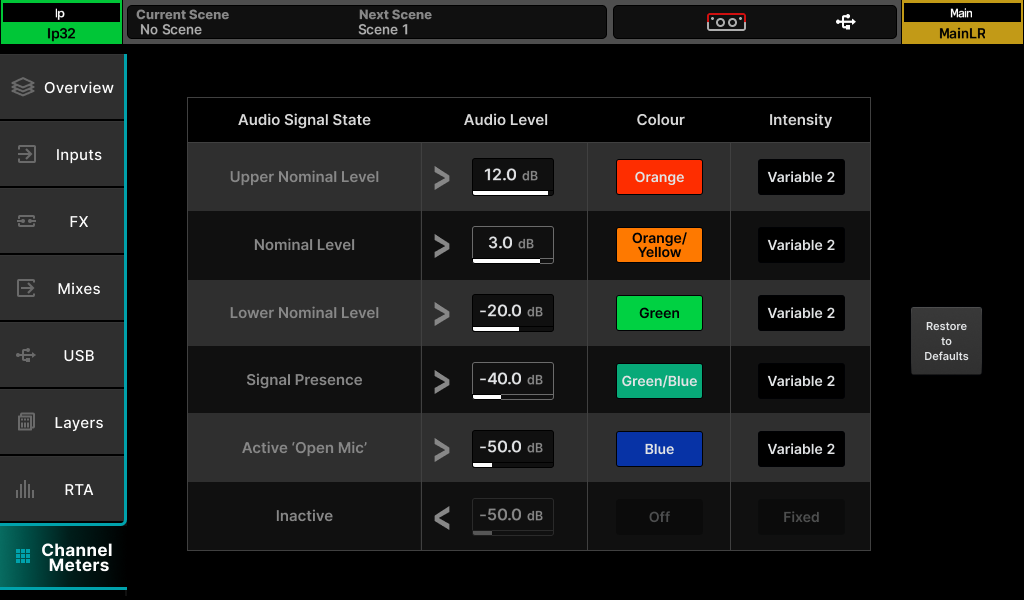

• Touchez une valeur ‘Niveau Audio’ et ajustez-la à l’aide du bouton rotatif de l’écran tactile.

ⓘ Les valeurs ‘Niveau Audio’ sont limitées par les réglages de niveau des états supérieurs et inférieurs.

• Touchez une couleur pour un ‘État du Signal Audio’ et utilisez le bouton rotatif de l’écran tactile pour ajuster la ou les couleurs pour cette plage de niveau.

Couleurs = Blanc, Rouge, Orange, Orange/Jaune, Jaune, Vert, Vert/Bleu, Bleu, Bleu/Rouge, Éteint.

• Touchez la valeur ‘Intensité’ pour choisir le comportement des mesureurs.

Fixe = le mesureur bascule instantanément entre les états.

Variable 1 = le mesureur change près des extrémités de sa plage.

Variable 2 = le mesureur change sur toute la plage.

• Touchez le bouton ‘Restaurer par Défaut’ pour restaurer les réglages :

Analyseurs en Temps Réel (RTA)

Il y a deux analyseurs en temps réel dans le SQ+. L’un est affiché dans l’écran des Mètres (le ‘RTA des Mètres’) et l’autre peut être affiché dans les écrans de traitement PEQ ou GEQ et/ou montré en utilisant la mesure chromatique des canaux en mode ‘Fader Flip’ GEQ (le ‘RTA de Canal’).

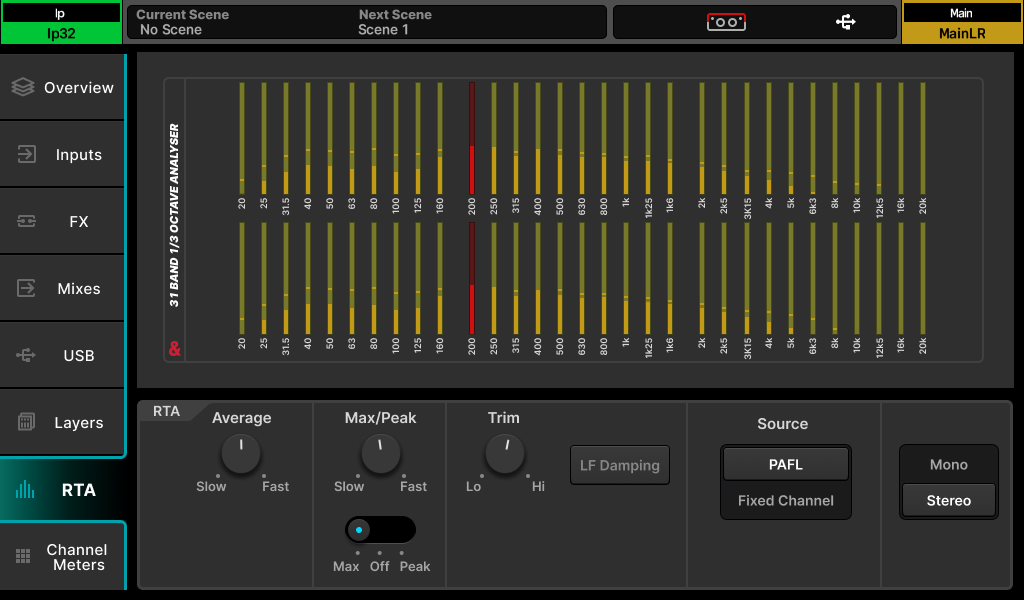

RTA – Écran des Mètres –

Par défaut, la ‘Source RTA’ de l’écran des Mètres est réglée sur ‘PAFL’ pour correspondre à ce qui est envoyé à la sortie casque et au mesureur LED à 12 segments. La source peut également être changée pour un canal fixe spécifique si désiré.

• La fréquence la plus marquante est affichée en rouge.
• Touchez les interrupteurs ou les valeurs pour sélectionner des options ou faire des ajustements à l’aide du bouton rotatif de l’écran tactile.

Source = PAFL ou Canal Fixe.

Canal Fixe = n’importe quel canal d’entrée ou de mix.

Mono/Stéréo = Stéréo 31 bandes 1/3^ème octave ou Mono (G+D) 61 bandes 1/6^ème octave.

Trim = Augmente ou diminue le niveau de mesure.

Moyenne Lent à Rapide = Ajuste le nombre effectif d’échantillons utilisés par les mesureurs moyens (barres).

Max/Pic Lent à Rapide = Ajuste le nombre effectif d’échantillons utilisés par les indicateurs max/pic.

Max-Off-Pic = Max affiche le plus élevé entre moyenne ou pic, Pic affiche toujours le pic (qui peut être inférieur aux mesureurs moyens si Max/Pic bouge plus vite que la Moyenne).

LF Damping = Lorsqu’activé, la réponse est progressivement atténuée vers la bande de fréquence la plus basse, pour mieux représenter l’énergie de sortie LF.

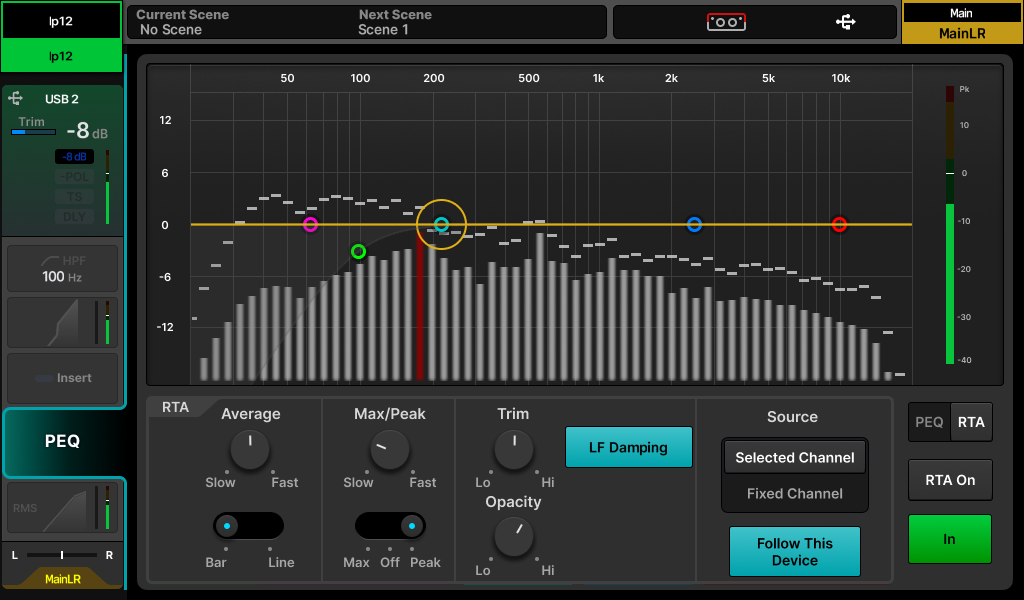

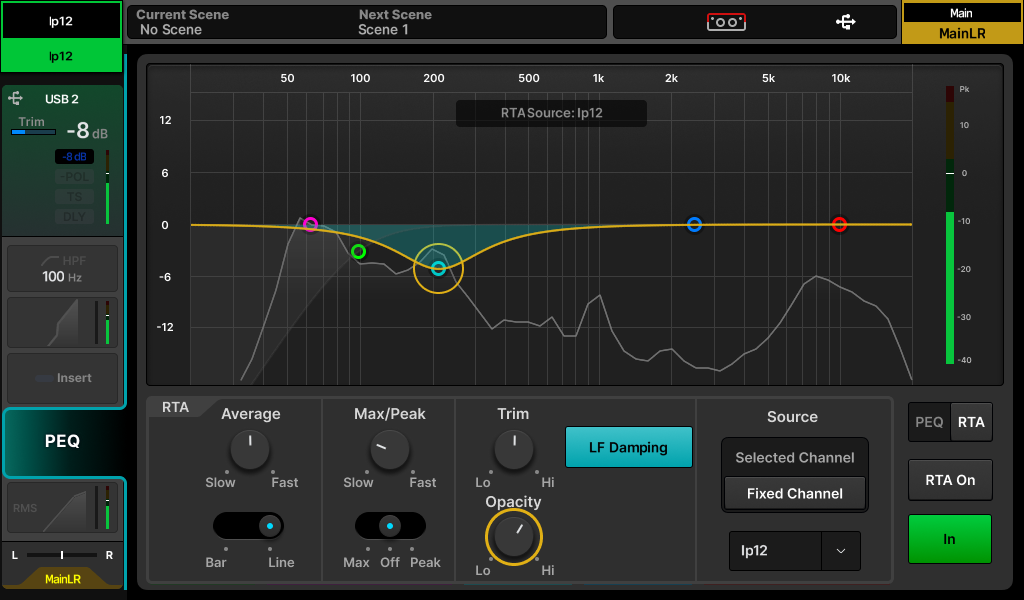

RTA – Écran PEQ –

Le RTA PEQ 61 bandes utilise un contrôle automatique du gain (pré-trim) pour afficher des niveaux relatifs utiles des fréquences sur le graphique PEQ. Par défaut, il est pris de la sélection du canal et est affiché sur tous les canaux d’entrée et de mix.

Les mesureurs moyens pour le RTA PEQ peuvent être affichés soit sous forme de barres, chaque mesureur étant centré sur la fréquence qu’il représente, soit sous forme de ligne.

• Si la source RTA utilise l’option ‘Canal Fixe’ et est différente du canal sélectionné actuellement, le canal source RTA actuel est affiché en haut.
• Si le RTA d’un autre canal est affiché parce qu’il a été sélectionné par un autre appareil (ex. SQ+MixPad), la source RTA est affichée en haut.
• Lors de l’affichage en barres, la fréquence la plus marquante est affichée en rouge.
• Les sources stéréo affichent la mesure pour G+D.
• Touchez les interrupteurs ou les valeurs pour sélectionner des options ou faire des ajustements à l’aide du bouton rotatif de l’écran tactile.

Source = Canal Sélectionné ou Canal Fixe.

Suivre cet appareil = Lorsqu’activé, sélectionner un canal sur cet appareil sélectionnera également la source RTA de canal.

Sélection du Canal Fixe = n’importe quel canal d’entrée ou de mix.

Trim = Augmente ou diminue le niveau de mesure à l’écran.

Opacité = Ajuste l’opacité de la mesure RTA.

Moyenne Lent à Rapide = Ajuste le nombre effectif d’échantillons utilisés par les mesureurs moyens (barres ou ligne).

Barre-Ligne = Affiche plusieurs barres ou une seule ligne.

Max/Pic Lent à Rapide = Ajuste le nombre effectif d’échantillons utilisés par les indicateurs max/pic.

Max-Off-Pic = Max affiche le plus élevé entre moyenne ou pic, Pic affiche toujours le pic (qui peut être inférieur aux mesureurs moyens si Max/Pic bouge plus vite que la Moyenne).

LF Damping = Lorsqu’activé, la réponse est progressivement atténuée vers la bande de fréquence la plus basse, pour mieux représenter l’énergie de sortie LF.

• Touchez le bouton ‘PEQ’ pour revenir aux réglages PEQ.

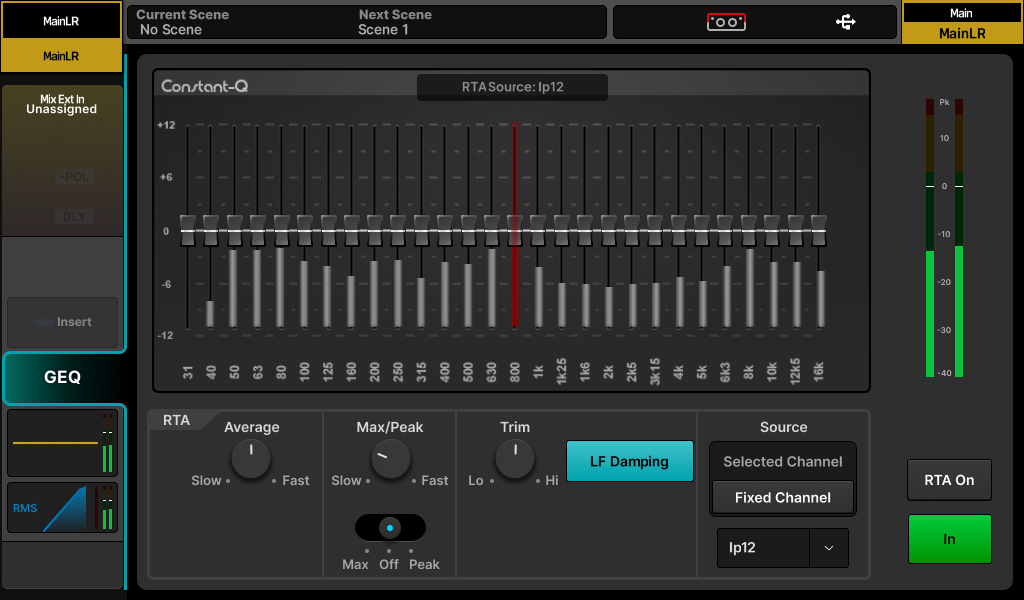

RTA – Écran GEQ –

Le RTA GEQ 28 bandes utilise un contrôle automatique du gain (pré-trim) pour afficher des niveaux relatifs utiles des fréquences pour chaque bande de l’Égaliseur Graphique EQ. Par défaut, il est pris du canal mix sélectionné.

• Si le RTA d’un autre canal est affiché via l’option ‘Canal Fixe’, la source RTA est affichée en haut à droite.
• Si le RTA d’un autre canal est affiché parce qu’il a été sélectionné par SQ+MixPad, la source RTA est affichée en haut et les mesureurs RTA ne seront pas visibles.
• La fréquence la plus marquante est affichée en rouge.
• Les sources stéréo affichent la mesure pour G+D.

Source = Canal Sélectionné ou Canal Fixe.

Suivre cet appareil = Lorsqu’activé, sélectionner un canal sur cet appareil sélectionnera également la source RTA de canal.

Sélection du Canal Fixe = n’importe quel canal d’entrée ou de mix.

Trim = Augmente ou diminue le niveau de mesure.

Opacité = Ajuste l’opacité de la mesure RTA.

Moyenne Lent à Rapide = Ajuste le nombre effectif d’échantillons utilisés par les mesureurs moyens (barres).

Max/Pic Lent à Rapide = Ajuste le nombre effectif d’échantillons utilisés par les indicateurs max/pic.

Max-Off-Pic = Max affiche le plus élevé entre moyenne ou pic, Pic affiche toujours le pic (qui peut être inférieur aux mesureurs moyens si Max/Pic bouge plus vite que la Moyenne).

LF Damping = Lorsqu’activé, la réponse est progressivement atténuée vers la bande de fréquence la plus basse, pour mieux représenter l’énergie de sortie LF.

RTA – ‘Fader Flip’ GEQ –

En mode ‘Fader Flip’ GEQ, si le RTA PEQ/GEQ affiche le mix sélectionné actuellement (c’est-à-dire le mix contrôlé par les faders), alors les mesureurs chromatiques de canal afficheront le niveau de chaque bande de fréquence au-dessus du fader qui la contrôle. La fréquence la plus marquante est aussi affichée à l’aide des LED Pk.

Si le RTA PEQ/GEQ affiche un canal différent de celui sélectionné, les mesureurs chromatiques de canal et les LED Pk ne s’allumeront pas.

Autres Mesures

• Une mesure détaillée est affichée après chaque ‘bloc’ de traitement et est particulièrement utile pour vérifier l’étagement du gain.
• La mesure SQ-Drive sur l’écran multicanal affiche soit le signal envoyé vers, soit le signal revenant du SQ-Drive, selon l’état (enregistrement/lecture).

Mesure de crête et mesure multi-point de crête –

Tant qu’un canal de crête a été assigné à une tranche de canal, il y a toujours une visibilité de toute crête sur la surface du SQ+ pour permettre de détecter toute crête potentiellement destructrice n’importe où dans un canal comme suit :

• Si un canal crête sur une tranche de canal dans une couche inactive, la touche de sélection de couche s’allumera en rouge.
• Avec la couche sélectionnée, la LED rouge de crête (Pk) sur chaque tranche de canal utilise une détection multi-point pour afficher les crêtes n’importe où dans le chemin de traitement de ce canal.
• En sélectionnant le canal, les LED rouges de crête (Pk) à côté des contrôles de traitement dédiés (Preamp, PEQ, GEQ, Compresseur) s’allumeront lorsque le signal atteint -3dBFS au mesureur directement après ce ‘bloc’ de traitement. 0dBFS est le maximum absolu, donc la LED Pk indique que le signal est proche de la saturation numérique à ce point.
