SQ-Drive et USB-B utilisent les mêmes réglages de routage et de fréquence d’échantillonnage. Le signal est envoyé simultanément aux deux pour l’enregistrement/la diffusion, en utilisant le routage des sorties SQ vers USB.
Les entrées USB sont issues de USB-B sauf si la lecture est active depuis SQ-Drive. Lors de la lecture audio stéréo ou multipiste depuis SQ-Drive, toutes les entrées USB sont automatiquement issues de SQ-Drive. Lorsque la lecture est arrêtée (et non mise en pause), la source USB revient automatiquement à USB-B.
ⓘ Certaines tâches gourmandes en bande passante (comme le formatage d’un SQ-Drive ou le chargement d’un spectacle) peuvent interrompre l’utilisation de SQ-Drive ou USB-B.
Avant d’enregistrer ou de lire de l’audio, le mode et la fréquence d’échantillonnage doivent être configurés.
ⓘ Des modifications de la fréquence d’échantillonnage lorsque la connexion USB-B est active peuvent nécessiter le redémarrage des applications ou des DAW pour un fonctionnement correct.
La connexion USB-B permet 32 entrées et 32 sorties simultanément à 96 kHz ou 48 kHz.
SQ-Drive peut enregistrer ou lire jusqu’à 16 canaux à 96 kHz ou jusqu’à 32 canaux à 48 kHz.

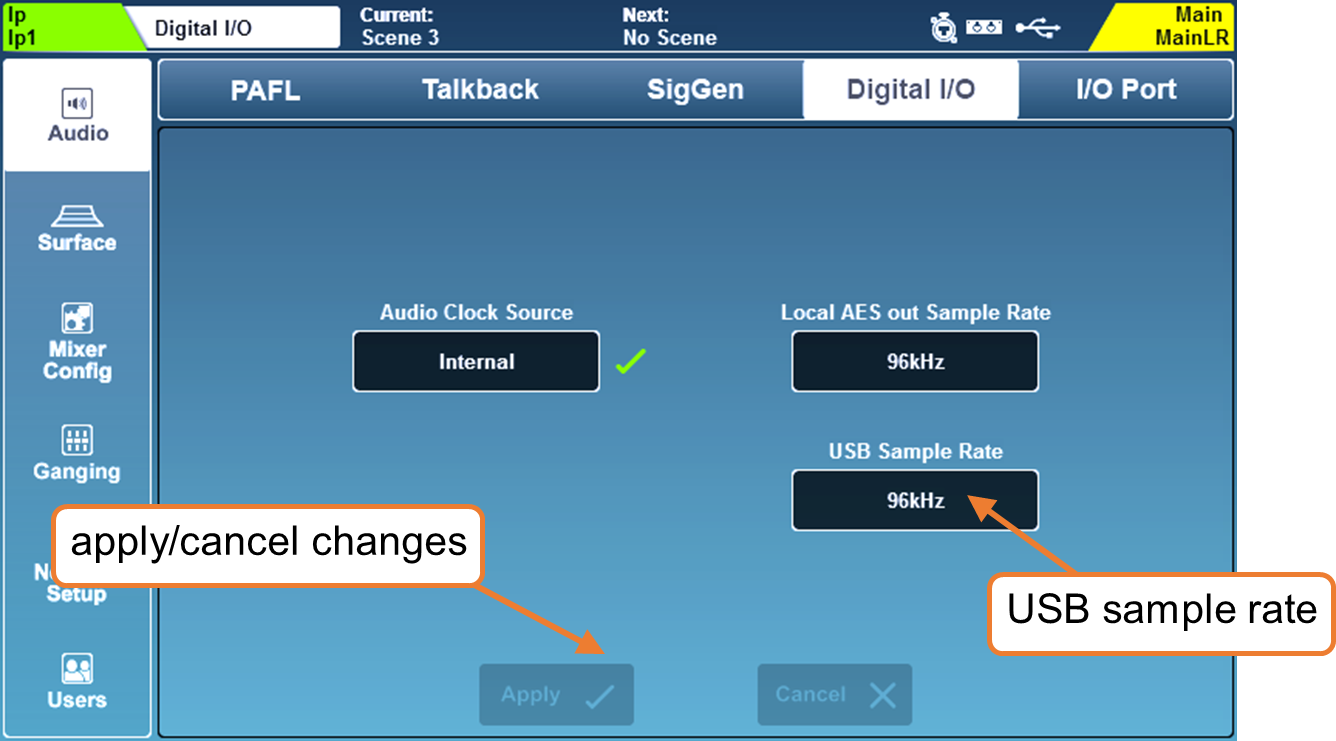

Pour changer la fréquence d’échantillonnage USB, appuyez sur la touche écran « Setup », puis touchez l’onglet « Audio » suivi de l’onglet « Digital I/O ».
• Touchez la valeur « USB Sample Rate » pour choisir entre « 96kHz » ou « 48kHz ».
SQ-Drive Enregistrement et Lecture Stéréo

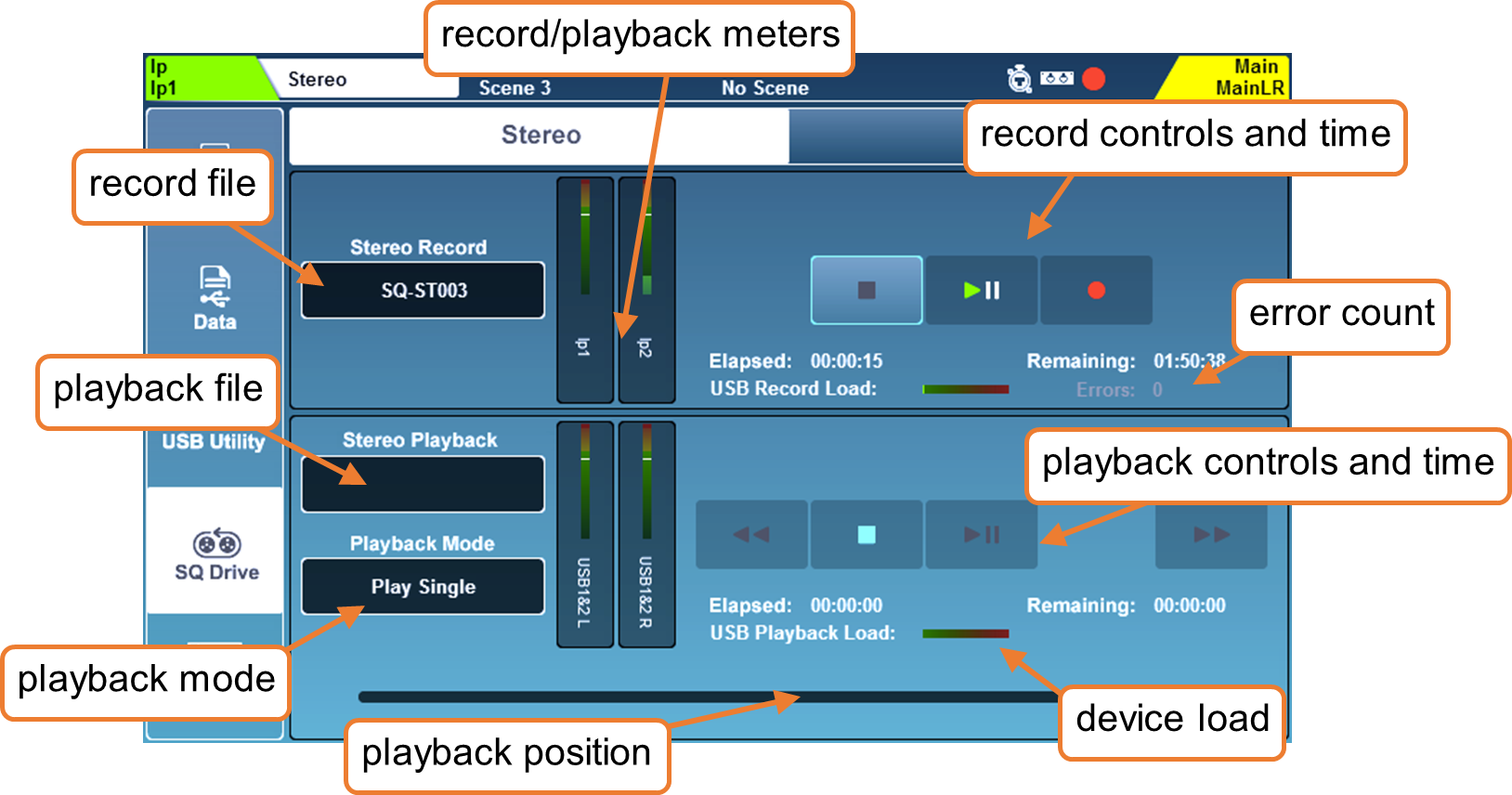

Appuyez sur la touche écran « Utility », puis touchez l’onglet « SQ-Drive » suivi de l’onglet « Stereo » pour afficher l’écran d’enregistrement/lecture stéréo SQ-Drive.
La moitié supérieure de l’écran est dédiée à l’enregistrement et la moitié inférieure à la lecture.
Enregistrement –
• Les enregistrements stéréo sont pris depuis les sorties USB 1&2. Par défaut, Main LR L et Main LR R sont routés vers celles-ci. Les canaux ou sorties actuellement routés sont indiqués sous les vumètres d’enregistrement.
• Appuyez sur le bouton d’enregistrement pour armer l’enregistrement, un nouveau nom de fichier « Stereo Record » apparaîtra, la valeur du temps « Remaining » sera affichée et le compteur « Errors » sera remis à zéro.
• Appuyez sur le bouton lecture/pause pour démarrer l’enregistrement, les valeurs « Elapsed » et « Remaining » afficheront la progression.
• Appuyez sur le bouton stop pour arrêter l’enregistrement.
ⓘ Le vumètre de charge de l’appareil indique la compatibilité du périphérique USB pour l’enregistrement ou la lecture audio.
ⓘ Le compteur « Errors » s’incrémente à chaque erreur d’écriture détectée.
Lecture –
• La lecture stéréo peut être routée vers n’importe quel canal, ou plusieurs canaux, en les assignant aux entrées USB 1&2. Les premiers canaux (dans l’ordre numérique) auxquels les entrées USB 1&2 sont routées sont indiqués sous les vumètres de lecture.
• Touchez la valeur du nom de fichier « Stereo Playback ». Puis touchez le bouton « Playback » ou « Recording » pour afficher les fichiers dans chaque dossier (les enregistrements que vous avez réalisés avec le SQ sont affichés dans le dossier « Recordings »).
• Touchez une piste pour la sélectionner.
• Touchez le bouton « Select » pour charger la piste sélectionnée.
• Touchez la valeur « Playback Mode » pour choisir un mode.
Play All = Lire toutes les pistes du dossier consécutivement.
Play Single = Lire la piste sélectionnée puis s’arrêter.
Repeat All = Lire en boucle toutes les pistes du dossier consécutivement.
Repeat Single = Lire en boucle la piste sélectionnée.
• Touchez les boutons de transport pour passer à la piste précédente ou suivante, ou pour arrêter ou lire/pause.
• Touchez et faites glisser le marqueur circulaire de position de lecture pour sauter à un autre point de la piste.
Formats et Dossiers –
SQ-Drive stocke les enregistrements stéréo dans ‘<SQ-DRIVE>:\AHSQ\USBREC’.
Ce sont des fichiers stéréo *.wav 24 bits à 96 kHz ou 48 kHz, nommés séquentiellement dans l’ordre d’enregistrement, par ex. SQ-ST001.WAV, SQ-ST002.WAV…
Les fichiers pour la lecture stéréo copiés depuis un ordinateur doivent être placés dans
‘<SQ-DRIVE>:\AHSQ\USBPLAY’.
Ils peuvent être mono ou stéréo, fichiers *.wav PCM non compressés, à 44,1, 48 ou 96 kHz et 16 ou 24 bits.
Ils ne doivent contenir aucun en-tête (comme BWF) ni données (comme des marqueurs).
ⓘ Les fichiers seront horodatés avec la date/heure de l’appareil externe si une instance de SQ-MixPad est connectée au SQ lors du démarrage de l’enregistrement.
Durée d’enregistrement –
La durée maximale d’un enregistrement stéréo est limitée à une taille de fichier maximale de 4 Go, ce qui correspond à environ 2 heures à 96 kHz ou 4 heures à 48 kHz.
SQ-Drive Enregistrement et Lecture Multipiste

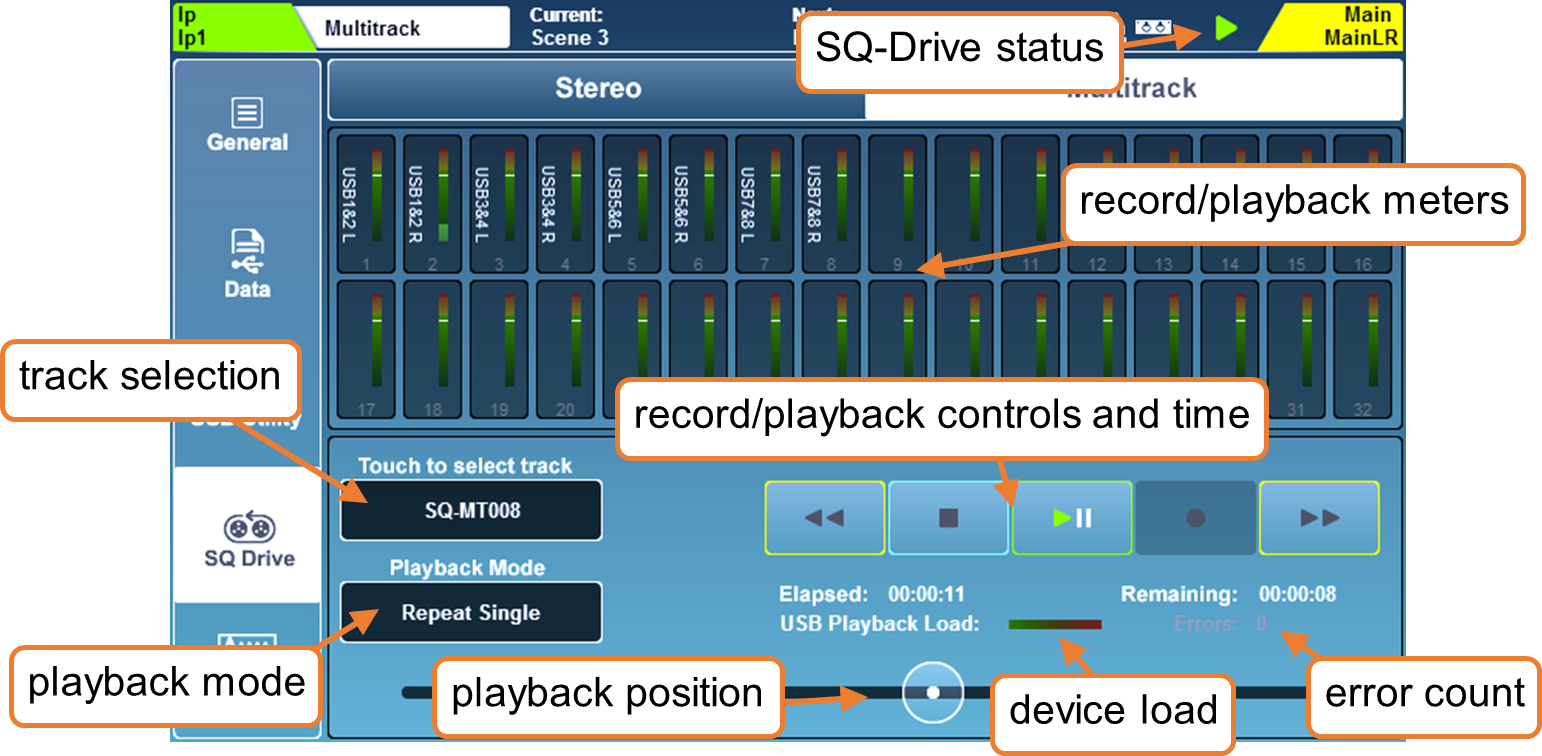

Appuyez sur la touche écran « Utility », puis touchez l’onglet « SQ-Drive » suivi de l’onglet « Multitrack » pour afficher l’écran d’enregistrement/lecture multipiste SQ-Drive.
En fonctionnement à 96 kHz, la rangée supérieure de 16 vumètres est affichée, la rangée inférieure étant grisée. Lorsque la fréquence USB est réglée sur 48 kHz, les 32 vumètres sont affichés.
Quand SQ-Drive n’est pas utilisé, et pendant l’enregistrement, les vumètres affichent les sorties du SQ qui ont été routées vers les canaux USB. Pendant la lecture, les vumètres affichent les niveaux entrants USB et sont étiquetés avec le canal de numéro le plus élevé auquel ils ont été routés.
ⓘ Les vumètres des entrées et sorties USB peuvent être visualisés simultanément dans l’écran « Meters/USB meters ».
Enregistrement –
Seuls les canaux USB auxquels un routage a été effectué seront enregistrés. Pour éviter d’utiliser inutilement l’espace disque, ne routez que les canaux nécessaires vers USB dans l’écran I/O et laissez les autres sorties USB non routées.
• Appuyez sur le bouton d’enregistrement pour armer l’enregistrement. Un nouveau nom de fichier multipiste apparaîtra, la valeur du temps « Remaining » sera affichée et le compteur « Errors » sera remis à zéro.
• Appuyez sur le bouton lecture/pause pour démarrer l’enregistrement. Les valeurs « Elapsed » et « Remaining » afficheront la progression.
• Appuyez sur le bouton stop pour arrêter l’enregistrement.
ⓘ Laissez le processus d’écriture se terminer avant d’enregistrer à nouveau ou de retirer le périphérique.
ⓘ Le vumètre de charge de l’appareil indique la compatibilité du périphérique USB pour l’enregistrement ou la lecture audio.
ⓘ Le compteur « Errors » s’incrémente à chaque erreur d’écriture détectée.
ⓘ Tous les périphériques USB ne sont pas capables de supporter la bande passante élevée utilisée par la fonction d’enregistrement multipiste SQ-Drive. Pour de meilleurs résultats lors d’un enregistrement multipiste direct sur USB, utilisez un disque dur externe haute vitesse plutôt qu’une clé USB.
Lecture –
Les pistes enregistrées seront lues depuis SQ-Drive sur les mêmes numéros de sorties USB qu’à l’enregistrement. Par exemple, si un enregistrement a été réalisé où les sorties SQ étaient routées vers les sorties USB 3, 5 et 6, alors lors de la lecture, les entrées USB 3, 5 et 6 doivent être routées vers les entrées SQ.
• Touchez la valeur du nom de fichier multipiste. Touchez une piste pour la sélectionner, puis faites défiler la liste des pistes avec la molette tactile si nécessaire.
• Touchez le bouton « Select » pour charger la piste.
• Touchez la valeur « Playback Mode » pour choisir un mode.
Play All = Lire toutes les pistes du dossier consécutivement.
Play Single = Lire la piste sélectionnée puis s’arrêter.
Repeat All = Lire en boucle toutes les pistes du dossier consécutivement.
Repeat Single = Lire en boucle la piste sélectionnée.
• Touchez les boutons de transport pour passer à la piste précédente ou suivante, ou pour arrêter ou lire/pause.
• Touchez et faites glisser le marqueur circulaire de position de lecture pour sauter à un autre point de la piste.
Formats et Dossiers –
SQ-Drive stocke les enregistrements multipistes dans des dossiers séparés dans le dossier parent
‘<SQ-DRIVE>:\AHSQ\USBMTK’. Les dossiers sont nommés séquentiellement dans l’ordre des enregistrements, par ex. ‘SQ-MT001’, ‘SQ-MT002’…
Jusqu’à seize fichiers mono PCM non compressés *.wav 24 bits à 96 kHz ou jusqu’à trente-deux fichiers à 48 kHz sont enregistrés – avec un nommage basé sur le canal USB et le nom du canal/source, par ex. ‘01KikIn.WAV’, ‘02KikOut.WAV’…
Les fichiers pour la lecture multipiste copiés depuis un ordinateur doivent suivre cette structure de formatage, de nommage et de dossiers. Les fichiers doivent aussi être exactement de la même taille/durée.
ⓘ Les fichiers seront horodatés avec la date/heure de l’appareil externe si une instance de SQ-MixPad est connectée au SQ lors du démarrage de l’enregistrement.
Durée d’enregistrement –
La durée maximale d’un enregistrement est basée sur une taille de fichier individuelle maximale de 4 Go, ce qui correspond à environ 4 heures à 96 kHz ou 8 heures à 48 kHz.
Connexion à un ordinateur
Pour diffuser l’audio vers et depuis un ordinateur, il doit être connecté au SQ à l’aide d’un câble USB-A vers USB-B.
SQ est conforme aux normes USB 2.0, il est donc recommandé d’utiliser un câble USB haute vitesse. Selon l’environnement d’utilisation, il peut aussi être utile d’utiliser un câble avec une ferrite.
ⓘ Notez que tous les ports USB 3.0 ne sont pas entièrement rétrocompatibles avec USB 2.0 – pour de meilleurs résultats, il est donc recommandé d’utiliser un port USB 2.0 lorsque disponible. Sinon, les ports USB 3.0 utilisant les pilotes de contrôleur hôte xHCI doivent être évités car beaucoup ne supportent pas la méthode de transfert isochrone utilisée pour la diffusion audio.
Fréquence d’échantillonnage –
La fréquence d’échantillonnage USB du SQ doit être réglée avant d’utiliser des programmes ou applications accédant à la connexion USB-B.
Pour connecter SQ à un Mac –
SQ est compatible Core Audio, donc aucun pilote n’est nécessaire.
Connectez le SQ via USB et il apparaîtra comme un périphérique audio et MIDI.
Pour connecter SQ à un PC Windows –
Visitez le site Allen & Heath (www.allen-heath.com) pour télécharger les derniers pilotes ASIO/WDM Windows pour SQ.
Suivez les instructions pour installer les pilotes avant de connecter le SQ.
Routage –
• Il est important de noter lors du routage que les sorties de l’ordinateur sont des entrées USB sur le SQ et les sorties USB du SQ sont des entrées sur l’ordinateur.
• Par défaut, les canaux d’entrée SQ 47 et 48 proviennent des canaux USB 1 et 2, et les sorties USB 1 et 2 sont alimentées par le mix Main LR, bien que tout le routage USB soit entièrement assignable.
• Lors de l’utilisation des pilotes WDM pour utiliser le SQ comme son système/défaut Windows, seuls les canaux USB 1 et 2 sont utilisés sur le SQ. Pour utiliser les 32 canaux d’entrée et 32 canaux de sortie, le pilote ASIO doit être utilisé avec un programme compatible.
• Lors de la sélection du SQ comme périphérique audio de sortie par défaut sur un Mac, les canaux USB 1 et 2 sont utilisés par défaut, mais cela peut être modifié dans la configuration Audio MIDI.
