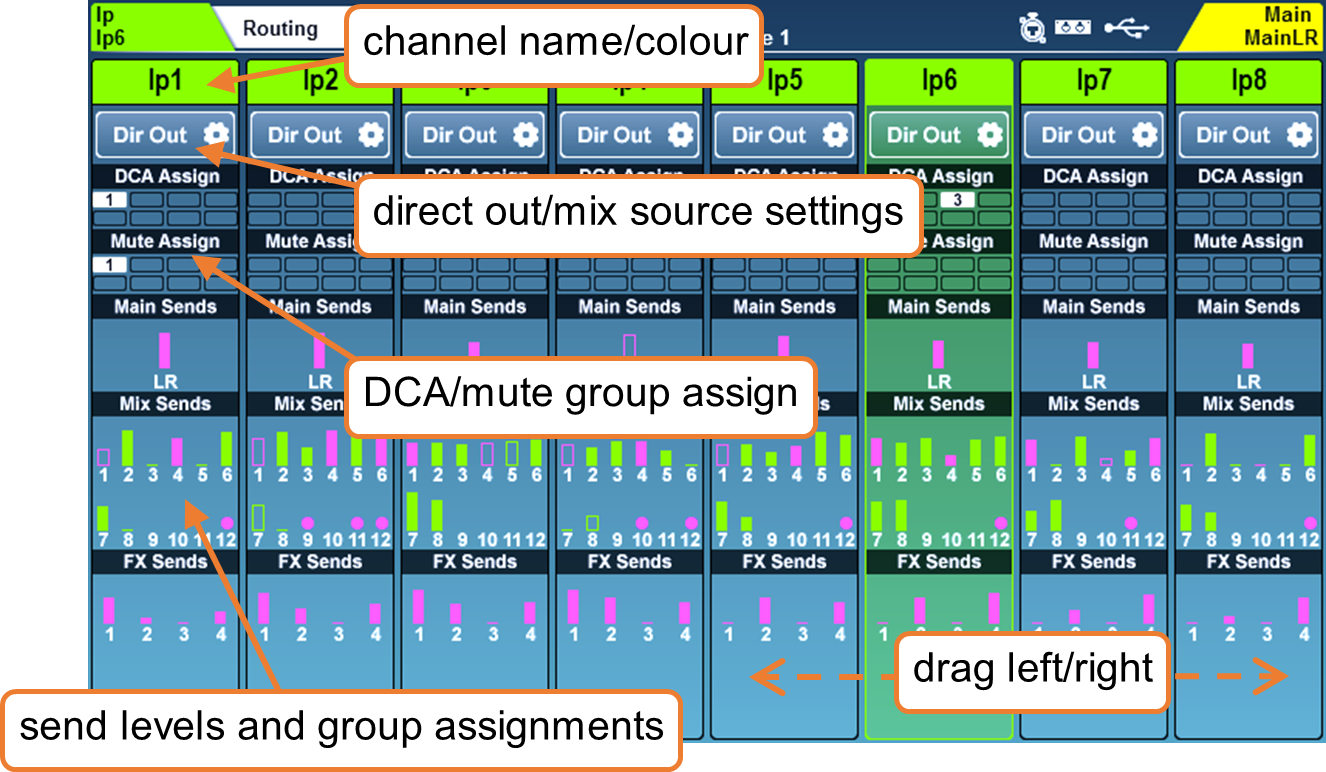

Routage

Appuyez sur n'importe quelle touche ‘Sel’ pour sélectionner un canal, puis appuyez sur la touche d'écran ‘Routing’ pour afficher la vue « banque de routage ». Cela montre un aperçu de 8 canaux à la fois, avec le canal sélectionné mis en surbrillance.

Si un canal est affecté à un groupe DCA ou Mute, cela est indiqué par une icône remplie et numérotée.

Les niveaux d'envoi pour les canaux d'entrée et de groupe sont affichés pour les envois Main/LR, Aux et FX. Ils sont affichés sous forme de barre remplie s'ils sont assignés, et en contour s'ils ne le sont pas. La barre est colorée en rose pour un post-fader et en vert pour un pré-fader.

Si un mix a été configuré comme groupe, et qu'un canal est affecté à ce groupe, cela est indiqué par un cercle rose.

Les 8 canaux affichés s'ajustent automatiquement si un canal différent est sélectionné, mais vous pouvez également faire glisser vers la gauche ou la droite pour voir d'autres canaux dans la couche.

• Touchez un nom de canal pour changer le nom et la couleur.

• Touchez le bouton ‘Dir Out’ sur les canaux d'entrée pour voir les réglages de sortie directe.

• Touchez les « blocs » d'affectation DCA/Mute pour voir les affectations.

• Touchez n'importe où dans les niveaux d'envoi Main/Mix/FX/Matrix pour voir les informations détaillées d'envoi du canal.

• Touchez n'importe où dans les sources Matrix pour voir toutes les sources de cette matrice.

• Touchez la liste des membres sur un canal DCA pour voir et affecter ou désaffecter les membres de ce DCA.

ⓘ Les canaux DCA affichent une liste allant jusqu'à 28 « membres ». S'il y a plus de membres que cela, ‘…’ apparaîtra en bas de la liste.

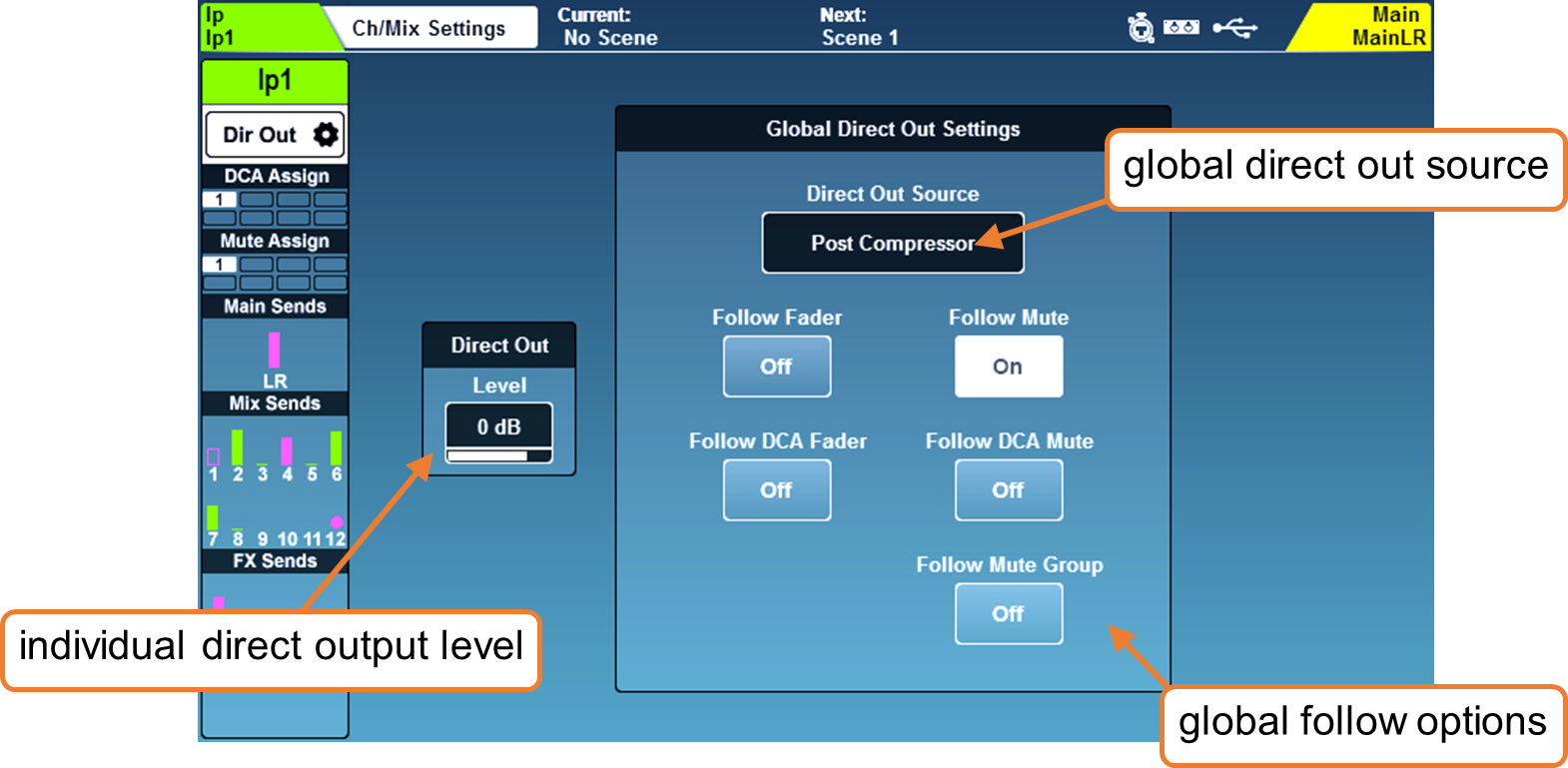

Sortie directe

Touchez le bouton ‘Dir Out’ sur n'importe quel canal d'entrée.

Cet écran affiche le niveau de sortie directe pour le canal sélectionné, ainsi que les réglages globaux de sortie directe qui affectent tous les canaux. Le canal actuellement sélectionné est affiché à gauche.

• Touchez la valeur de niveau et ajustez-la à l'aide du bouton rotatif tactile, ce réglage est individuel pour chaque canal.

Niveau de sortie directe = -inf à +10dB

• Choisissez si les signaux de sortie directe sont affectés par les faders ou les mutings en touchant les boutons à l'écran.

• Sélectionnez le point de prélèvement du canal en touchant la valeur « Direct Out Source ». Chaque point source est présenté dans l'ordre et est affecté par tous les traitements précédents activés.

Post Preamp = le signal est affecté uniquement par le gain du préampli.

Post HPF = le signal est aussi affecté par le filtre passe-haut.

Post Gate = le signal est aussi affecté par la porte de bruit.

Post Insert Return = le signal est aussi affecté par l'insert.

Post PEQ = le signal est aussi affecté par l'égaliseur paramétrique (PEQ).

Post Comp = le signal est aussi affecté par le compresseur.

Post Delay = le signal est affecté par tous les traitements du canal, y compris le délai ms.

Réglages d'envoi de mix et d'équilibre

Les canaux de mix ont des boutons différents à la place du bouton ‘Dir Out’ trouvé sur les canaux d'entrée, touchez-le pour voir les options suivantes.

Main – (‘Main Snd’)

• Touchez la valeur ‘Output Bal’ et ajustez-la à l'aide du bouton rotatif tactile pour régler l'équilibre de sortie.

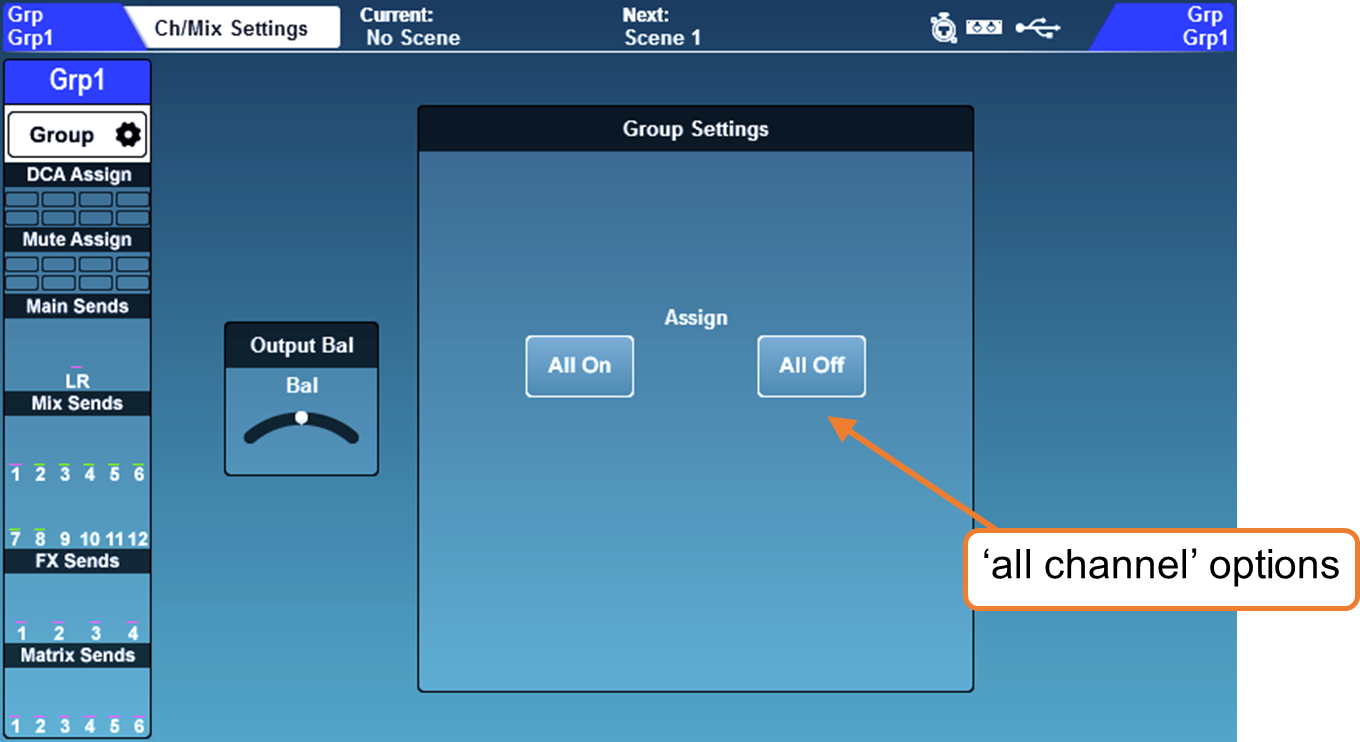

Group – (‘Group’)

• Touchez la valeur ‘Output Bal’ et ajustez-la à l'aide du bouton rotatif tactile pour régler l'équilibre de sortie.

• Touchez le bouton ‘All On’ ou ‘All Off’ pour affecter ou désaffecter tous les canaux au groupe.

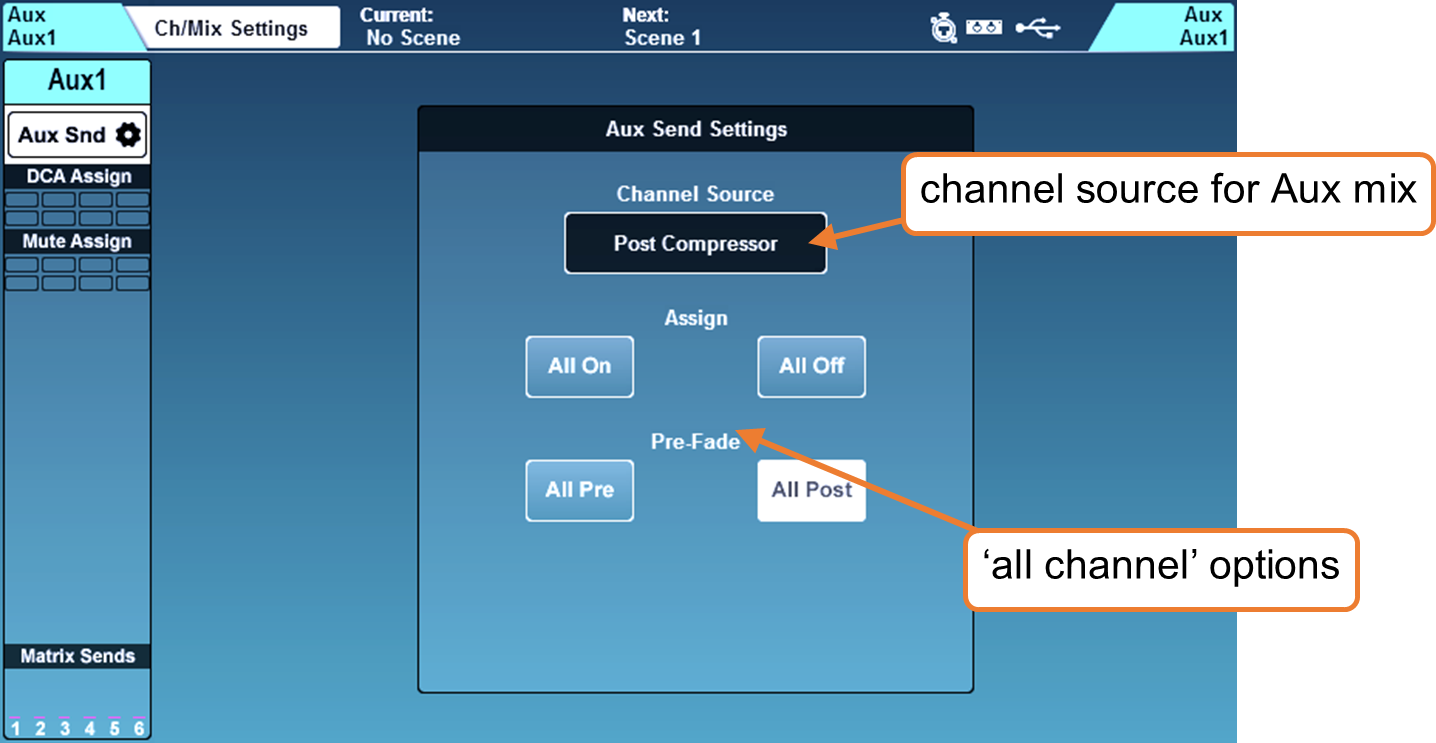

Aux – (‘Aux Snd’)

• Touchez la valeur ‘Channel Source’ pour choisir d'où l'aux prend le signal du canal. Chaque point source est présenté dans l'ordre et est affecté par tous les traitements précédents activés.

Post Preamp = le signal est affecté uniquement par le gain du préampli.

Post EQ = le signal est aussi affecté par HPF, la porte, l'insert et le PEQ.

Post Compresseur = le signal est aussi affecté par le compresseur.

Post Delay/AMM = le signal est affecté par tous les traitements du canal.

ⓘ Voir la section Schémas fonctionnels pour une représentation visuelle des chemins du signal.

• Touchez le bouton ‘All On’ ou ‘All Off’ pour affecter ou désaffecter tous les canaux à l'aux.

• Touchez le bouton ‘All Pre’ ou ‘All Post’ pour définir tous les envois des canaux en pré-fader ou post-fader.

FX – (‘FX Snd’)

• Touchez la valeur ‘Channel Source’ pour choisir d'où le bus d'envoi FX prend le signal du canal. Chaque point source est présenté dans l'ordre et est affecté par tous les traitements précédents activés.

Post Preamp = le signal est affecté uniquement par le gain du préampli.

Post EQ = le signal est aussi affecté par HPF, la porte, l'insert et le PEQ.

Post Compresseur = le signal est aussi affecté par le compresseur.

Post Delay/AMM = le signal est affecté par tous les traitements du canal.

• Touchez le bouton ‘All On’ ou ‘All Off’ pour affecter ou désaffecter tous les canaux au bus FX.

• Touchez le bouton ‘All Pre’ ou ‘All Post’ pour définir tous les envois des canaux en pré-fader ou post-fader.

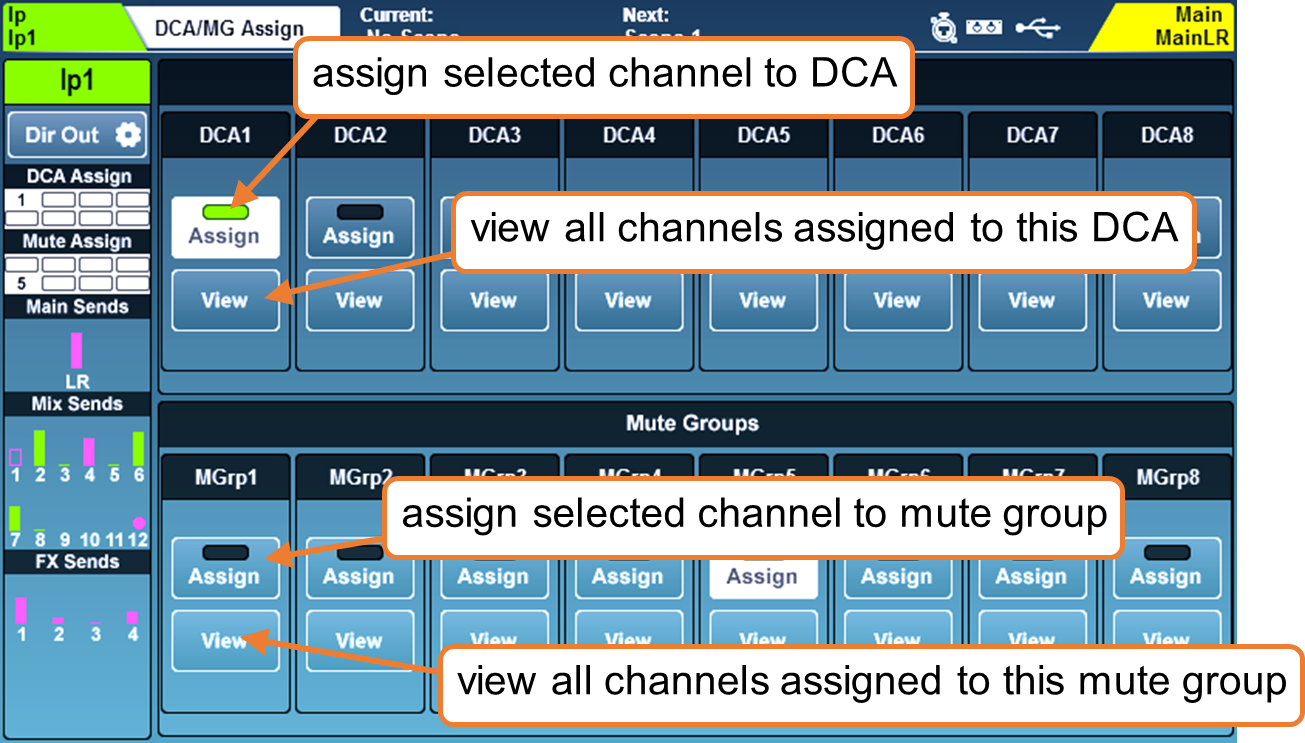

Groupes DCA/Mute

Touchez le bloc d'affectation DCA/Mute pour afficher les affectations du canal sélectionné.

Les Amplificateurs Contrôlés Numériquement (DCA) contrôlent les niveaux d'envoi et les mutings de plusieurs canaux avec un seul fader et une seule touche mute.

Les groupes de mute sont utilisés pour muter plusieurs canaux avec une seule touche SoftKey.

• Touchez les boutons ‘Assign’ pour affecter ou désaffecter le canal sélectionné aux DCA ou groupes Mute.

• Touchez les boutons ‘View’ pour voir tous les canaux actuellement affectés à ce DCA ou groupe Mute en même temps.

• Touchez et faites glisser vers le haut ou le bas dans une fenêtre ‘View’ pour voir tous les canaux.

• Les canaux peuvent être affectés ou désaffectés en touchant les boutons d'affectation.

• Touchez les « blocs » d'affectation DCA/Mute pour revenir à la vue des affectations du canal sélectionné.

Dans les écrans ‘Processing’ et ‘Routing’, les canaux DCA affichent une liste allant jusqu'à 28 « membres » (canaux affectés à ce DCA). S'il y a plus de membres que cela, ‘…’ apparaîtra en bas de la liste.

• Touchez n'importe où sur une liste de membres DCA pour voir et affecter ou désaffecter des canaux.

ⓘ Les DCA sont uniquement pour le contrôle, ils ne sommationnent pas et ne transportent pas de signal, et n'ont donc aucune fonctionnalité de traitement ou de mesure.

ⓘ Appuyer sur la touche PAFL sur une tranche de fader DCA équivaut à utiliser le PAFL additif sur chaque membre du DCA. Lorsque activé, les touches PAFL des membres du DCA clignotent.

ⓘ Lors du muting des DCA ou groupes Mute, les touches mute des canaux affectés clignotent. Si un canal est également muté indépendamment, la durée d'illumination change pour l'indiquer.

ⓘ La fonction « DCA Spill » vous permet de « déverser » les membres DCA sur les tranches de fader. Voir la section DCA Spill pour plus d'informations.

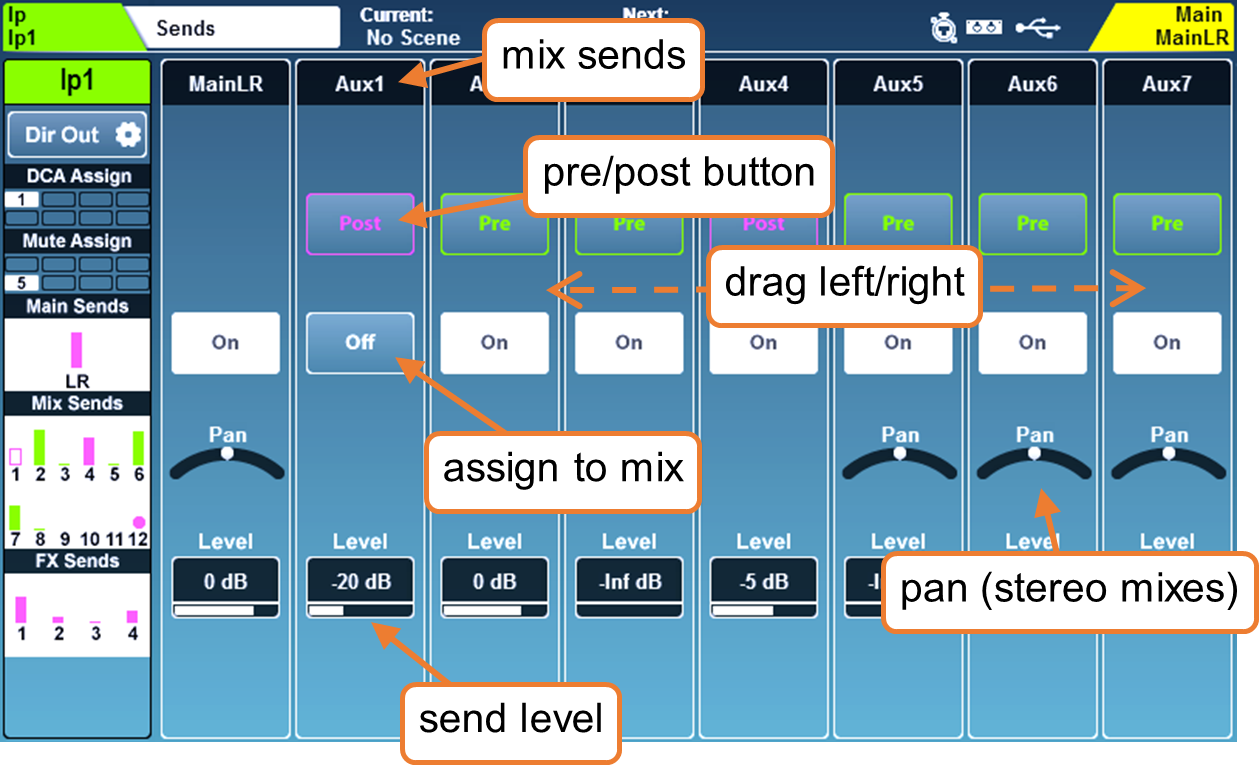

Niveaux d'envoi et affectations de mix

Cet écran affiche tous les envois et affectations de mix pour le canal sélectionné.

• Touchez et faites glisser vers la gauche ou la droite pour voir tous les mixes et envois.

• Touchez un bouton ‘On/Off’ pour affecter ou désaffecter le canal à un mix/envoi ou matrice.

• Touchez un bouton ‘Pre/Post’ pour définir un envoi en pré-fader ou post-fader.

• Touchez un contrôle ‘Pan/Bal’ et utilisez le bouton rotatif tactile pour régler la panoramique ou l'équilibre d'un envoi.

• Touchez une valeur ‘Level’ pour ajuster le niveau d'envoi vers un mix en utilisant le bouton rotatif tactile.

ⓘ Maintenir la touche ‘Assign’ sur la surface de la console et appuyer sur la touche ‘Sel’ d'un canal affectera ou désaffectera ce canal du mix actuellement sélectionné.

ⓘ Maintenir la touche ‘Assign’ sur la surface de la console et appuyer sur la touche ‘Sel’ d'un mix affectera ou désaffectera tous les canaux à ce mix.

ⓘ Maintenir la touche ‘Pre Fade’ sur la surface de la console et appuyer sur la touche ‘Sel’ d'un canal bascule l'envoi du canal vers le mix sélectionné entre pré-fader et post-fader.

ⓘ Maintenir la touche ‘Pre Fade’ sur la surface de la console et appuyer sur la touche ‘Sel’ d'un mix bascule tous les envois de canaux entre pré-fader et post-fader.

Touche CH to All Mix

Appuyer et maintenir la touche momentanée ‘CH to All Mix’ affiche tous les niveaux d'envoi pour le canal actuellement sélectionné sur les tranches de fader. Si le canal sélectionné est un mix, alors les niveaux d'envoi vers les matrices seront affichés.

La touche CH to All Mix peut être maintenue en même temps que les touches ‘Assign’ ou ‘Pre Fade’ pour changer rapidement les options de routage vers tous les mixes pour le canal sélectionné.

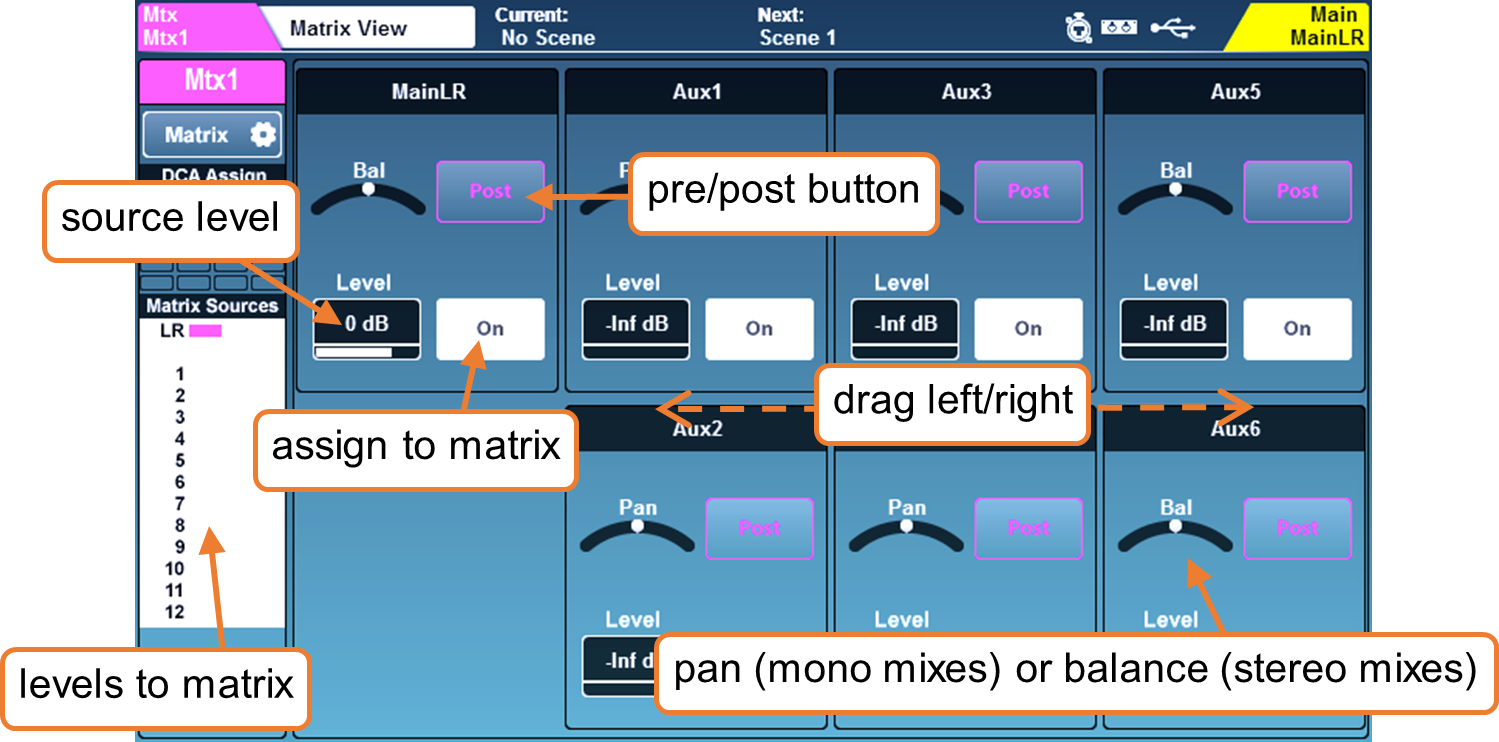

Matrices

Le SQ dispose de 3 bus matrice stéréo qui peuvent être divisés pour fournir jusqu'à 6 matrices mono. Ceux-ci peuvent être alimentés par n'importe quelle combinaison de mixes SQ et routés vers n'importe quelle sortie disponible pour des applications incluant :

• Enregistrement – un seul mix ou une combinaison de mixes peut être enregistré avec un traitement de mix supplémentaire et un contrôle de niveau.

• Haut-parleurs supplémentaires – une matrice peut être utilisée pour envoyer une copie d'un mix unique (souvent le mix LR) avec un traitement supplémentaire et/ou un délai ajouté. Cela est utile pour les haut-parleurs de « remplissage » ou pour aligner temporellement des haut-parleurs annexes.

• Alimentation des caissons de basse – en routant le mix principal LR (post-fader) vers une matrice et en l'utilisant pour alimenter les caissons de basse, le niveau du système entier peut être contrôlé par l'envoi maître LR, mais les caissons ont un traitement et un contrôle de niveau supplémentaires.

Il existe trois méthodes pour envoyer un mix vers une matrice.

1) Les envois matrice depuis un mix sont affichés dans l'écran des niveaux d'envoi et des affectations lorsqu'un mix est sélectionné.

2) Les sources matrice sont affichées dans l'écran des niveaux d'envoi et des affectations lorsqu'une matrice est sélectionnée.

3) Les envois matrice sont affichés sur les faders lorsqu'un canal de mix est sélectionné et que la touche momentanée ‘CH to All Mix’ est pressée et maintenue sur la surface du SQ.

ⓘ Pour des informations sur la mise en mono de n'importe quel mix, voir Assignation stéréo Entrée/Mix.
