Medición en Superficie

Medidor LED Principal

El medidor LED de 12 segmentos en la superficie del Qu a la derecha de la pantalla táctil muestra la medición de nivel para el bus PAFL, por lo que siempre mostrará la medición de lo que se envía a la salida de auriculares.

Por defecto, sin teclas PAFL activas, esto muestra el nivel de la mezcla principal LR.

ⓘ El indicador LED PAFL debajo del medidor LED de 12 segmentos se ilumina cuando una tecla o botón de enrutamiento PAFL está activo en cualquier parte de la mezcladora.

Medición de Canal

Cada tira de canal incluye un Medidor de Canal Cromático para mostrar el nivel, y un LED de Pico para indicar que la señal está saturando en algún punto de la ruta de la señal.

Medición de Pico

Mientras un canal con pico haya sido asignado a una tira de canal, siempre hay visibilidad de cualquier saturación en la superficie del Qu para permitir encontrar picos potencialmente destructivos en cualquier parte dentro de un canal de la siguiente manera:

• Si un canal está saturando en una tira de canal en una capa inactiva, la tecla de selección de Capa se iluminará en rojo.
• Con la capa seleccionada, el LED rojo de pico (Pk) en cada tira de canal usa detección multipunto para mostrar saturación en cualquier parte del camino de procesamiento de ese canal.
• Con el canal seleccionado, los LED rojos de pico (Pk) junto a controles de procesamiento dedicados (Preamp, PEQ, GEQ, Compresor) se iluminarán cuando la señal alcance -3dBFS en el medidor directamente después de ese ‘bloque’ de procesamiento. 0dBFS es el máximo absoluto, por lo que el LED Pk indica que la señal está cerca de saturar digitalmente en ese punto.

‘Fader Flip’ del GEQ

Cuando está en modo GEQ Fader Flip, si el RTA está asignado al canal (por ejemplo, visible en la pantalla PROCESSING), los Medidores de Canal Cromáticos mostrarán el nivel de cada banda de frecuencia sobre el fader que la controla. La frecuencia más prominente también se muestra usando los LED Pk.

Si el RTA se está usando en un canal diferente al seleccionado, por ejemplo mediante la aplicación Qu-MixPad, los Medidores de Canal Cromáticos y los LED Pk no se iluminarán.

Pantalla de Medidores

|| MEDIDORES | Vista General

A lo largo de las pantallas de medidores:

• Los medidores principales de nivel de canal muestran señal desde -40dB hasta +10dB.
• Los medidores de reducción de ganancia a la derecha de cada medidor de canal muestran reducción de nivel de 0dB a -30dB, estos son rojos/rojo brillante cuando el compresor está activado y gris oscuro/claro cuando está desactivado.
• Gate indicadores activos son rojos/rojo brillante cuando el gate está activado y gris oscuro/claro cuando está desactivado.

Vista General

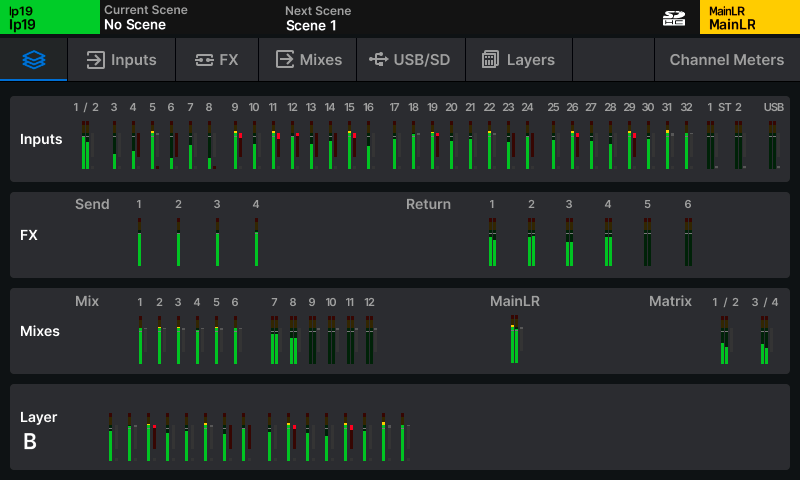

La vista general de Medidores muestra todos los medidores de Entrada, envío y retorno de FX y Mezcla, junto con los medidores para la Capa de fader actualmente seleccionada en una sola pantalla.

• Toque cualquier pestaña en la parte superior de la pantalla para ver medidores más grandes para cada tipo de canal.
• Toque cualquier sección de medidores para saltar a la pestaña relevante.
• Use las teclas de Capa en la superficie para seleccionar qué capa está actualmente seleccionada y mostrada.

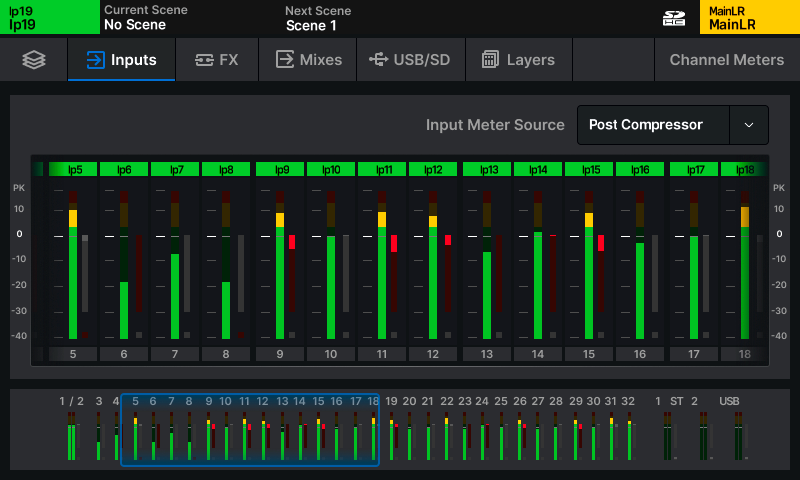

Entradas

• Toque la Fuente del Medidor de Entrada para elegir el punto de medición para todos los canales de Entrada. Note que esto también se aplica a la Medición de Canal Cromática en la superficie.
• La sección superior muestra medidores más grandes con nombre y color del canal.
• La sección inferior muestra todos los medidores de entrada y puede usarse para navegación.
• Toque y arrastre a la izquierda y derecha en la sección superior o inferior para ver todos los medidores de entrada.

FX

Muestra todos los medidores de canales de envío y retorno de FX.

Mezclas

Muestra todos los medidores de canales de Mezcla.

• Toque la Fuente del Medidor de Mezcla para elegir el punto de medición para todos los canales de Mezcla. Note que esto también se aplica a la Medición de Canal Cromática en la superficie.

USB/SD

Los medidores de entrada USB muestran señal de la reproducción USB-C o del Qu Drive, teniendo prioridad la reproducción del Qu Drive.

Los medidores de salida USB muestran la señal de salida de canales que han sido enrutados a las salidas USB en la pantalla I/O.

Capas

Muestra todos los medidores para todas las tiras de fader de la capa de tira de fader actualmente seleccionada.

• Use las teclas de Capa en la superficie para seleccionar qué capa está actualmente seleccionada y mostrada.

|| MEDIDORES | Entradas

Medición de Canal Cromática

|| MEDIDORES | Medidores de Canal

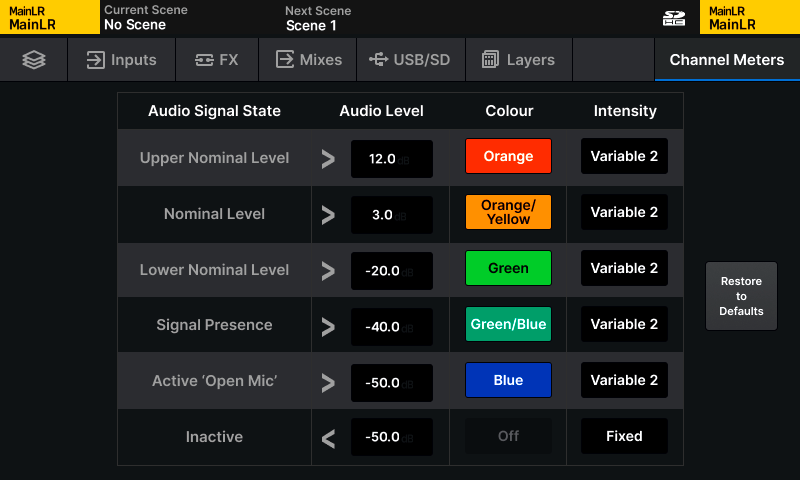

La Medición de Canal Cromática muestra la información de un medidor de alta resolución en el espacio de un solo LED en cada tira de canal. Puede representar un rango mucho mayor de niveles que un medidor tradicional y su comportamiento es personalizable en la pestaña Medidores de Canal.

• Toque un valor de Nivel de Audio y ajuste usando el rotary táctil.
• Toque un color para un Estado de Señal de Audio y use el rotary táctil para ajustar el color o colores para este rango de nivel.
• Toque el valor de Intensidad para elegir el comportamiento de los medidores.

Fijo - El medidor cambia instantáneamente entre estados.

Variable 1 - El medidor cambia cerca de los extremos de su rango.

Variable 2 - El medidor cambia a lo largo de todo su rango.

• Toque el botón Restaurar a Valores Predeterminados para restaurar configuraciones:

ⓘ La fuente del Medidor de Canal Cromático coincide con el punto de fuente de medidor seleccionado para Medidores de Entrada y Mezcla.

ⓘ Los valores de Nivel de Audio están limitados por la configuración de nivel de los estados superior e inferior.
