Alimentación

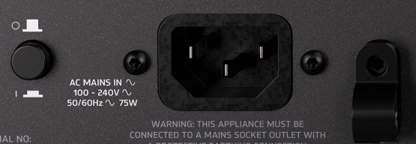

Conexión IECConexión principal de alimentación con interruptor de encendido/apagado. Use el ‘P-Clip’ para asegurar el cable de alimentación donde sea necesario. |
Entradas Locales

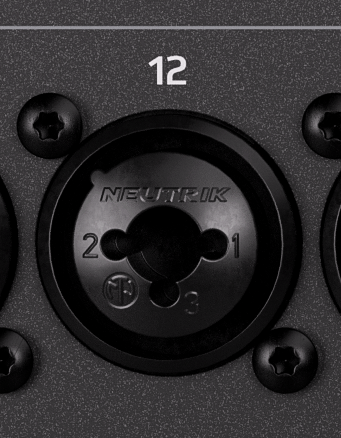

Entradas CombiBalanceado XLR (1-Tierra, 2-Caliente/Positivo, 3-Frío/Negativo) O ¼” TRS Jack (Punta-Caliente/Positivo, Anillo-Frío/Negativo, Manguito-Tierra) Preamp recuperable con ganancia de +60dB, pad fijo de -20dB en entrada TRS, alimentación phantom suministrada solo a la conexión XLR. |
|

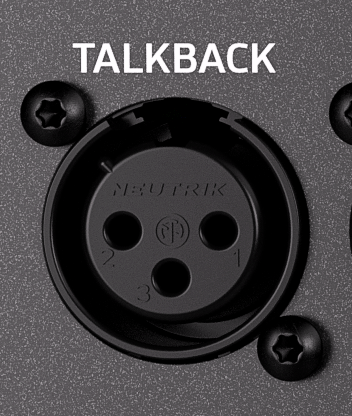

TalkbackBalanceado XLR (1-Tierra, 2-Caliente/Positivo, 3-Frío/Negativo) Preamp recuperable con ganancia de +60dB y alimentación phantom. Conmutable a canales de procesamiento de entrada. |
|

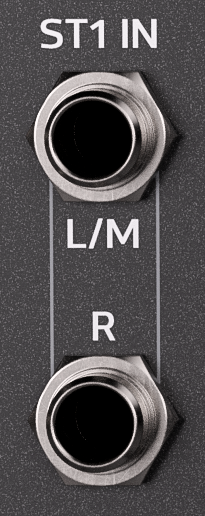

Entradas de Línea Estéreo2x ¼” TRS Jack (Punta-Caliente/Positivo, Anillo-Frío/Negativo, Manguito-Tierra) Normalizadas (L/M, R), conecte señales mono solo al conector izquierdo. Ajuste digital disponible en el canal de procesamiento. |
Salidas Locales

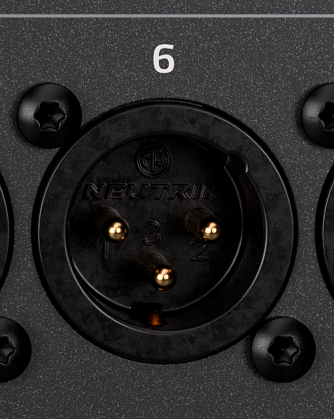

XLR Salidas de LíneaBalanceado XLR (1-Tierra, 2-Caliente/Positivo, 3-Frío/Negativo) Salida nominal +4dBu (cuando el medidor de salida muestra 0dB) |
|

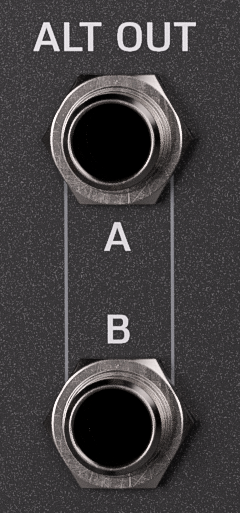

Salidas de Línea TRSBalanceado ¼” TRS Jack (Punta-Caliente/Positivo, Anillo-Frío/Negativo, Manguito-Tierra) Salida nominal +4dBu (cuando el medidor de salida muestra 0dB) |
|

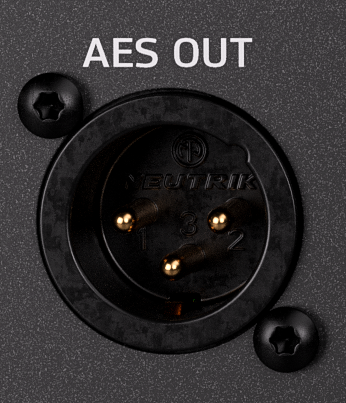

Salida Digital AESSalida digital estéreo en XLR para usar con cables balanceados de 110 ohmios. |
|
AuricularesEstéreo ¼” TRS Jack (Punta-Izquierdo, Anillo-Derecho, Manguito-Tierra). Control de ajuste digital recuperable. |
SLink

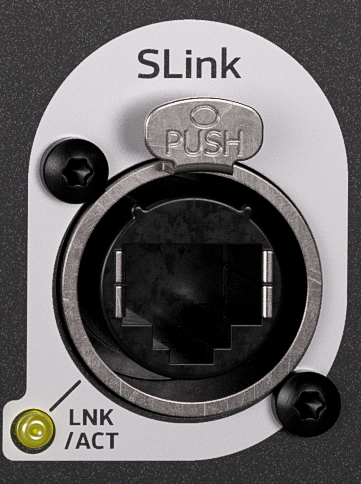

SLink puerto de red de audio multicanalPuerto etherCON RJ45 para expandir el Qu usando la gama de expansores Everything I/O de Allen & Heath. El modo cambia automáticamente entre los protocolos dSnake/ME, DX y gigaACE/GX. |
| Protocolo | Tasa de Muestreo | Máx. Conectores de Entrada | Máx. Conectores de Salida |
|---|---|---|---|
| dSnake/ME | 48kHz | 40 | 20 (+40 ME) |
| DX | 96kHz | 32 | 32 |
| gigaACE/GX | 96kHz | 128 | 128 |
ⓘ SLink no soporta múltiples protocolos en una sola conexión.
ⓘ Conectar expansores incrementa el número de conectores de entrada y salida disponibles en el sistema, no cambia el número de canales de entrada o mezcla disponibles.
Dante (Qu-5D, Qu-6D, Qu-7D solamente)

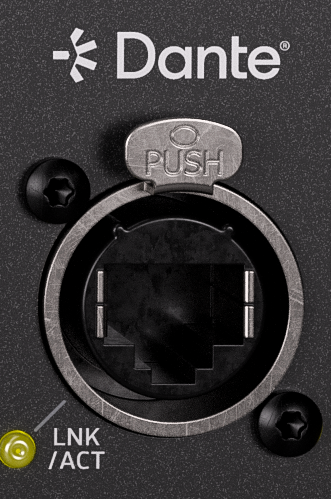

Dante puerto de red de audio multicanalPuerto etherCON RJ45 para conectar el Qu a una red Dante, o directamente a otros equipos habilitados para Dante. Incluye control de preamplificador cuando se usa con expansores Allen & Heath DT. 16x16 canales de audio a 48kHz o 96kHz. |
USB y Tarjeta SD
USB-A(Qu como host, para audio y almacenamiento y recuperación de datos) |
|
USB-C(Qu como cliente, para audio y MIDI). |
|

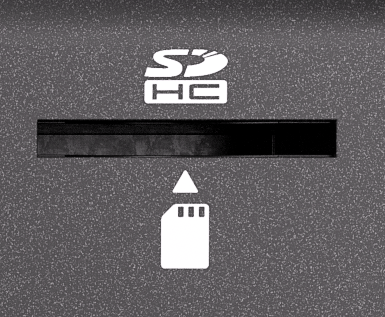

SDHCRanura para tarjeta SD de tamaño completo.
|
Red
Puerto de red RJ45Se utiliza para conectar el Qu a un router inalámbrico, punto de acceso, red de área local o directamente a un dispositivo, permitiendo que el Qu transmita y reciba datos de control. Para usar con aplicaciones Allen & Heath Qu y para MIDI sobre TCP/IP. |
Pedal de pie

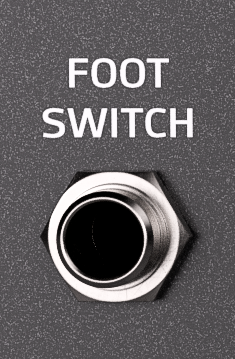

Jack Mono (TS) o Doble (TRS) ¼”Puede calibrarse para usar con interruptores momentáneos o de enclavamiento. |
