Encendido y apagado

Encendido

1. Conecte la alimentación principal IEC.
2. Encienda el Qu usando el interruptor de encendido.
3. Baje los niveles de salida en el Qu.
4. Conecte las salidas a equipos externos, por ejemplo, amplificadores o altavoces activos.
5. Encienda cualquier equipo externo y ajuste correctamente sus niveles de entrada, por ejemplo, amplificadores, altavoces activos, transmisores IEM.
6. Suba los niveles de salida en el Qu.

Apagado

1. Baje los niveles de salida en el Qu.
2. Detenga cualquier grabación de Qu Drive en USB-A o tarjeta SD.
3. Apague o desconecte cualquier equipo externo, por ejemplo, amplificadores, altavoces activos, transmisores IEM.
4. Toque el botón Apagar en la pantalla Inicio (presione la tecla de pantalla PROCESAMIENTO o RUTEO varias veces para deseleccionar cualquier canal y mostrar la pantalla Inicio).
5. Cuando se le solicite, apague la alimentación usando el interruptor de encendido.

El concepto básico

• Las señales de entrada, como micrófonos o señales de nivel de línea, se conectan a los Conectores de entrada.
• Los Conectores de entrada se enrutan a los Canales de entrada.
• Los Canales de entrada se usan para procesar y ajustar señales individuales.
• Los Canales de entrada se suman y se enrutan a los Canales de mezcla.
• Los Canales de entrada y los Canales de retorno FX pueden ser enrutados a Canales de mezcla de grupo o a FX para un procesamiento adicional de la señal sumada.
• Los Canales de entrada, de grupo y de retorno FX pueden ser enrutados a un Mezcla principal o a Canales de mezcla Aux para un procesamiento adicional de la señal sumada.
• Los Canales de grupo, Aux y de mezcla principal pueden ser enrutados a Canales de mezcla matriz para un procesamiento adicional.
• Las Salidas directas de entrada, retornos FX y Canales de mezcla pueden ser conectados a Conectores de salida.
• Los Conectores de salida están conectados a equipos externos, como amplificadores.

Tipos de canal

Entradas mono

32 canales de procesamiento de entrada. Estos pueden provenir de conexiones locales, remotas o digitales, y enviarse a diferentes niveles a cualquier mezcla.

Entradas estéreo

2 entradas estéreo de nivel de línea (ST1 y ST2) siempre provienen directamente de los conectores de entrada estéreo locales. La entrada USB estéreo siempre proviene de las entradas USB 1&2, ya sea usando USB-A, USB-C o reproduciendo desde una tarjeta SD.

Main LR

Esta es la mezcla principal. Todos los modos y opciones post-fader siguen esta mezcla.

Mezclas

6 canales de mezcla mono (Mezclas 1-6) que pueden emparejarse para hasta 3 mezclas estéreo. 6 canales de mezcla estéreo (Mezclas 7-12) que pueden cambiarse a mono. Los canales de mezcla pueden usarse como Auxiliares (salidas independientes con opciones pre/post fader) o como Grupos (combinar múltiples canales de entrada en un canal de grupo para procesamiento y enrutamiento).

FX Envios

4 buses de envío FX incluidos para uso con motores internos FX.

FX Retornos

6 canales de retorno estéreo dedicados con PEQ, provenientes de cualquier unidad FX usada en configuración ‘Mezcla->Retorno’. Estos pueden enviarse a mezclas a diferentes niveles de la misma manera que los canales de procesamiento de entrada.

Matriz

4 mezclas matriz mono que pueden emparejarse para hasta 2 mezclas matriz estéreo, alimentadas por una combinación de otras mezclas.

DCA

8 ‘Amplificadores Controlados Digitalmente’ para ajustar el nivel y silenciar múltiples canales con un conjunto de controles.

MIDI

Están disponibles 32 canales que envían datos de control MIDI usando MIDI por USB y TCP/IP.

ⓘ Las tiras de canales MIDI solo envían y responden a mensajes MIDI; su estado no se guarda con Escenas o Shows.

Controles físicos

Teclas

Todas las teclas están etiquetadas y la mayoría se iluminan para mostrar cuando están activas. Todas realizan funciones específicas, excepto las Teclas suaves que son asignables por el usuario.

Tiras de fader

Hay 4 capas de tiras de fader de canal asignables libremente. Para todas las entradas y retornos FX, el fader controla el nivel de envío de este canal a la mezcla seleccionada. Los faders de envío FX, Main LR, Grupo, Aux y Matriz controlan niveles de salida. Los faders DCA afectan el nivel de los miembros del DCA, y los faders MIDI envían mensajes de nivel MIDI. Las tiras de fader también se usan con la función Fader Flip del GEQ.

Controles rotativos dedicados

Se usan para controlar los parámetros de procesamiento más comunes del canal seleccionado actualmente.

Pantalla táctil y control rotativo táctil

La pantalla táctil permite una interacción sencilla del usuario mediante botones y menús en pantalla. Los parámetros también pueden seleccionarse en pantalla y ajustarse usando el control rotativo táctil. Cuando un parámetro está seleccionado, el control rotativo táctil se ilumina para indicar que puede usarse.

Teclas de pantalla

PROCESAMIENTO

Seleccione cualquier canal de entrada o salida usando una tecla SEL verde y la pantalla de procesamiento mostrará todo el procesamiento de audio para ese canal. Presione varias veces para deseleccionar cualquier canal y volver a la pantalla Inicio.

RUTEO

Seleccione cualquier canal de entrada o salida usando una tecla SEL verde y la pantalla de ruteo mostrará todas las opciones de ruteo para ese canal, incluyendo niveles de envío y asignaciones. Presione varias veces para deseleccionar cualquier canal y volver a la pantalla Inicio.

MEDIDORES

Vea todos los medidores de Entrada, FX y Mezcla. Configure la medición cromática de canales.

FX

Ajuste parámetros y configuraciones para las 6 unidades internas FX.

ESCENAS

Almacene y recupere diferentes estados de mezcla. Configure filtros de recuperación y administre la lista de Cue.

CONFIGURACIÓN

Incluye opciones de audio, superficie, configuración del mezclador, red y usuario.

UTILIDAD

Incluye herramientas de grabación/reproducción, transferencia de datos, AMM y Gain Assistant.

I/O

Todo el ruteo de entrada y salida.

Flujo de trabajo

La interfaz de usuario del Qu ha sido diseñada para una operación rápida durante la mezcla: los parámetros más importantes tienen controles dedicados y hay accesos directos disponibles en la superficie física para evitar navegar por menús siempre que sea posible.

• Presione una tecla azul LR, MIX o FX en el lado derecho de la superficie para mostrar y ajustar niveles de envío desde cada canal a la mezcla seleccionada en los faders. Use las teclas de capa para moverse a través de las 4 capas de faders.
  La tira MIX controla el nivel total de envío de la mezcla/FX seleccionada.
• Presione Mute para silenciar completamente un canal. Las teclas de mute se iluminan o parpadean cuando un canal está silenciado.
• Seleccione un canal presionando una tecla SEL. Ahora los controles físicos a la izquierda de la pantalla pueden usarse para ajustar parámetros del canal seleccionado.
• Vaya a la pantalla PROCESAMIENTO para ver un resumen del procesamiento para la tira seleccionada. Toque cualquier ‘bloque’ de procesamiento en la parte superior para ver una vista detallada, luego toque un parámetro en pantalla y use el control rotativo táctil para ajustar.
• Use las teclas PAFL (Pre/After Fade Listen) para enrutar un canal al bus PAFL/salida de auriculares.
• Los envíos de mezcla configurados en POST-FADE siguen los niveles de envío LR. Para alternar canales entre PRE-FADE y POST-FADE para la mezcla actualmente seleccionada, mantenga presionada la tecla PRE FADE y use las teclas SEL.
• Para asignar o desasignar completamente un canal de la mezcla seleccionada actualmente, mantenga presionada la tecla ASSIGN y use las teclas SEL.
• Mantener presionada la tecla CH TO ALL MIX mostrará los niveles de envío para el canal seleccionado actualmente a todas las mezclas en las tiras de fader.
• Presione la tecla de pantalla FX para ver y ajustar los motores FX.
  Use la tecla LIBRARY para recuperar tipos y preajustes de FX - cambie parámetros seleccionándolos en pantalla y usando el control rotativo táctil.
  Los buses FX 1 a 4 envían a los motores FX 1 a 4 por defecto.
  Los canales de retorno FX se enrutan a mezclas de la misma manera que los canales de entrada.
• Mantenga presionada la tecla COPY y presione una tecla IN, una tecla SEL o una tecla MIX para copiar parámetros o envíos.
  Mantenga presionada la tecla PASTE y presione una tecla SEL o MIX para pegar el procesamiento o las asignaciones de envío a otro canal.
  Mantenga presionada la tecla RESET y presione una tecla IN, una tecla SEL o una tecla MIX para restablecer parámetros o niveles y asignaciones de envío.
• Presione la tecla VIEW para alternar entre la información de canal y conector en las pantallas de la tira de canal, así como para ver asignaciones de teclas suaves en pantalla.

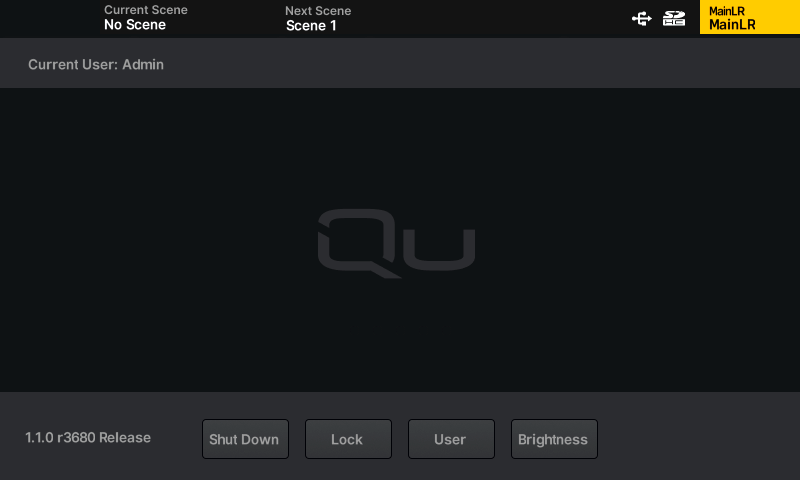

Pantalla de inicio

Esta es la primera pantalla que se muestra al encender el Qu. También se muestra cuando no hay canales seleccionados y las teclas de pantalla PROCESAMIENTO o RUTEO están activas. Presione la tecla de pantalla PROCESAMIENTO o RUTEO varias veces para volver a la pantalla Inicio.

Apagar – Toque para apagar el Qu.

Bloquear – Toque para bloquear la superficie del Qu y evitar ajustes.

Usuario – Toque para cambiar a otro usuario activo.

Brillo – Toque para ir directamente a la pantalla de configuración del brillo de la pantalla táctil y los LED.

Barra norte de la pantalla

La barra norte siempre está visible en la parte superior de la pantalla, de izquierda a derecha puede mostrar la siguiente información:

• El canal actualmente seleccionado.
• La escena actual (última recuperada) y la siguiente (seleccionada).
• Errores (toque estos para más información).
• Si hay aplicaciones de control remoto conectadas.
• Estado de conexión SLink/Dante.
• Símbolos de Qu Drive para disponibilidad de USB-A y tarjeta SD y estado de grabación/reproducción.
• La mezcla actualmente seleccionada.
