Asignación de Tiras

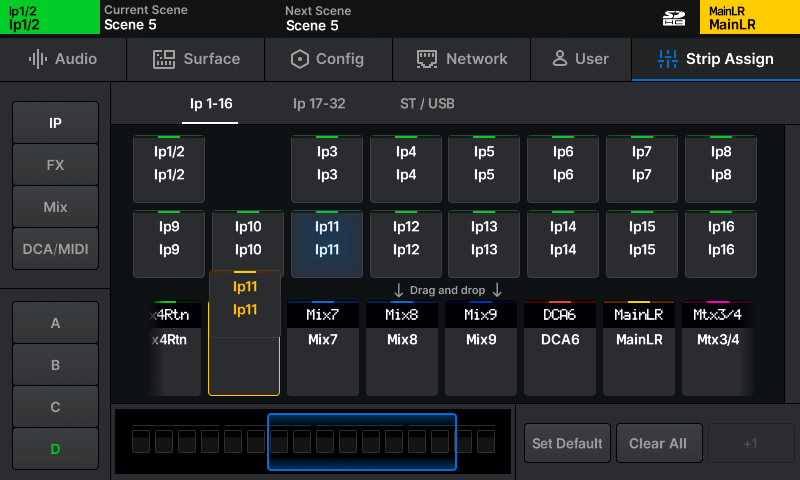

|| CONFIGURACIÓN | Asignación de Tiras

Todas las tiras de fader del Qu son asignables libremente a través de 4 capas.

• Los canales del Qu se muestran en la mitad superior de la pantalla. Visualice diferentes tipos de canales tocando los botones a la izquierda y use las pestañas en la parte superior para ver todos los canales disponibles.
• Las tiras de fader se muestran en la mitad inferior de la pantalla. Seleccione capas tocando los botones a la izquierda o cambiando capas en la superficie, luego toque y arrastre hacia la izquierda o derecha o use el deslizador de navegación azul para ver todas las ranuras disponibles de tiras de fader.
• Para asignar canales a las tiras de fader, tóquelos y arrástrelos desde la fila superior a una tira de fader en la fila inferior.
• Para mover canales hacia la izquierda o derecha, toque y mantenga presionado durante un segundo para ‘recogerlos’ nuevamente.
• Para eliminar asignaciones, tóquelos y arrástrelos fuera de la tira de fader en la parte inferior hacia la parte superior de la pantalla.
• Use los botones Establecer por Defecto o Borrar Todo para reemplazar o limpiar todas las tiras en la capa actual.
• Use el botón +1 para asignar el siguiente canal lógico a la siguiente tira.

ⓘ Los canales de retorno FX pueden asignarse a tiras de fader pero no serán visibles a menos que estén enrutados desde la salida del motor FX (es decir, configurados como Mix -> Return en el panel trasero).

Configuración de la Mezcladora

Entrada Estéreo

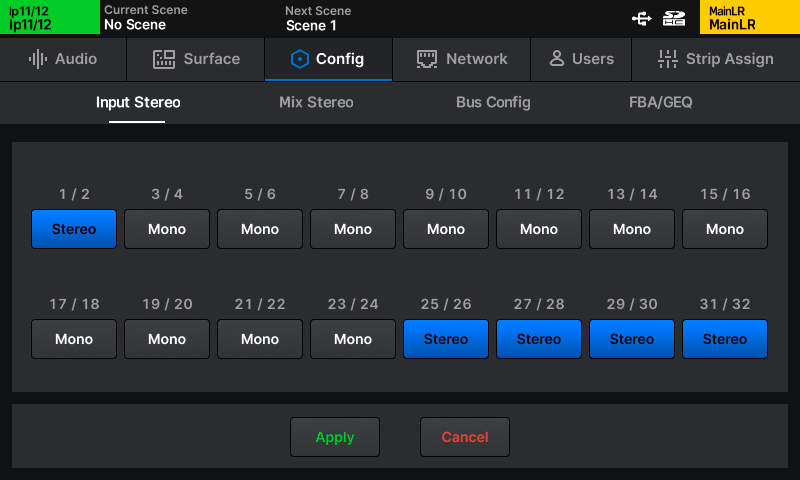

|| CONFIGURACIÓN | Configuración | Entrada Estéreo

Para usar los canales de entrada como canales estéreo en toda la mezcladora, primero deben cambiarse al modo estéreo.

• Los pares de canales de entrada impares/pares pueden cambiarse entre modo mono y estéreo tocando el botón Mono/Estéreo.
• Toque el botón Aplicar para aplicar cualquier cambio.
• Toque el botón Cancelar para deshacer los cambios y mostrar el estado actual nuevamente.

ⓘ Por defecto, los cambios en el estado mono/estéreo de Entrada y Mezcla al recuperar una escena están bloqueados por los Filtros Globales.

Mezcla Estéreo

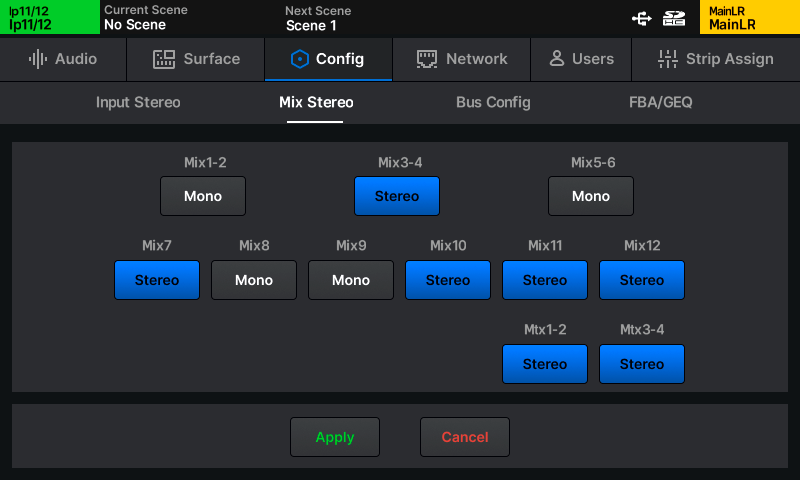

|| CONFIGURACIÓN | Configuración | Mezcla Estéreo

Las mezclas 1-6 son mono y pueden emparejarse para crear hasta 3 mezclas estéreo.

Las mezclas 7-12 pueden usarse como canales mono o estéreo en toda la mezcladora.

Las mezclas de matriz (Mtx) son mono y pueden emparejarse para crear 1 o 2 mezclas de matriz estéreo.

Cuando se configuran como estéreo, las señales enviadas desde canales de entrada mono pueden panearese y las señales estéreo se pasan en estéreo con control de balance. Cuando las mezclas están configuradas en mono, las señales de entrada y grupo estéreo se suman.

• Cualquier mezcla o par de mezclas puede cambiarse entre modos mono y estéreo tocando el botón Mono/Estéreo.
• Toque el botón Aplicar para aplicar cualquier cambio.
• Toque el botón Cancelar para deshacer los cambios y mostrar el estado actual.

ⓘ Por defecto, los cambios en el estado mono/estéreo de Entrada y Mezcla al recuperar una escena están bloqueados por los Filtros Globales.

Configuración de Bus

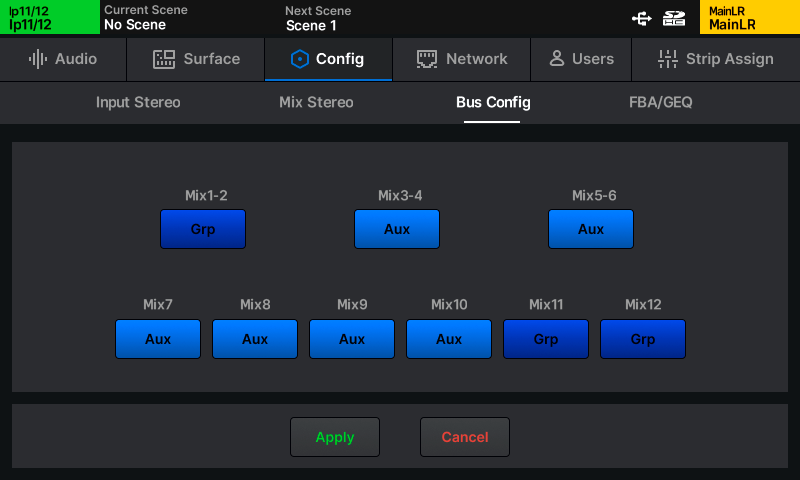

|| CONFIGURACIÓN | Configuración | Configuración de Bus

Las 12 mezclas pueden cambiarse entre modos de grupo y auxiliar bajo la pestaña Configuración de Bus.

• Cualquier mezcla o par de mezclas puede cambiarse entre modo Aux y Grupo tocando el botón Grp/Aux.
• Toque el botón Aplicar para aplicar cualquier cambio.
• Toque el botón Cancelar para deshacer los cambios y mostrar el estado actual.

ⓘ Las mezclas 1-6 deben cambiarse en pares para permitir que luego también puedan cambiarse entre mono y estéreo.

ⓘ Las teclas de mezcla para auxiliares se iluminan en azul cuando están activas, y las teclas de mezcla para grupos se iluminan en magenta.

FBA/GEQ

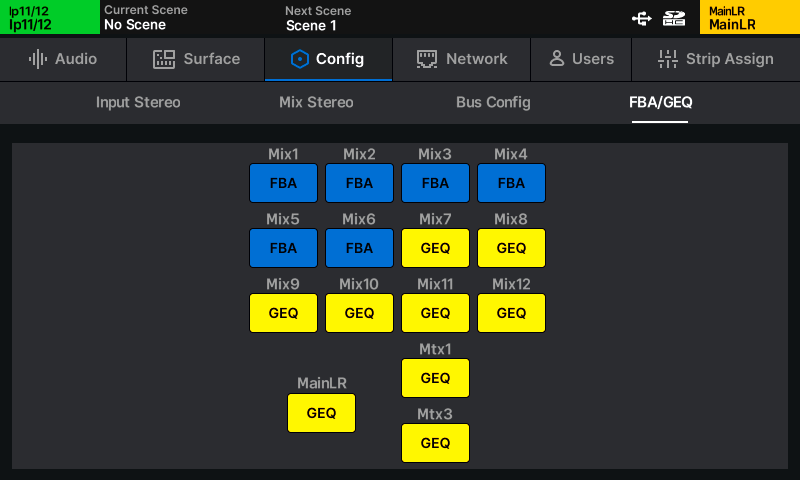

|| CONFIGURACIÓN | Configuración | FBA/GEQ

La pestaña FBA/GEQ muestra si cada mezcla está usando el Feedback Assistant o GEQ.

• Toque cualquier botón FBA/GEQ para cambiar entre el uso de FBA o GEQ
• Cambiar a FBA recuperará el FBA por defecto/restablecido
• Cambiar a GEQ recuperará un GEQ Constant-Q plano/restablecido

ⓘ ¡Tenga en cuenta que cambiar de FBA a GEQ podría causar retroalimentación instantánea si se han aplicado filtros FBA!

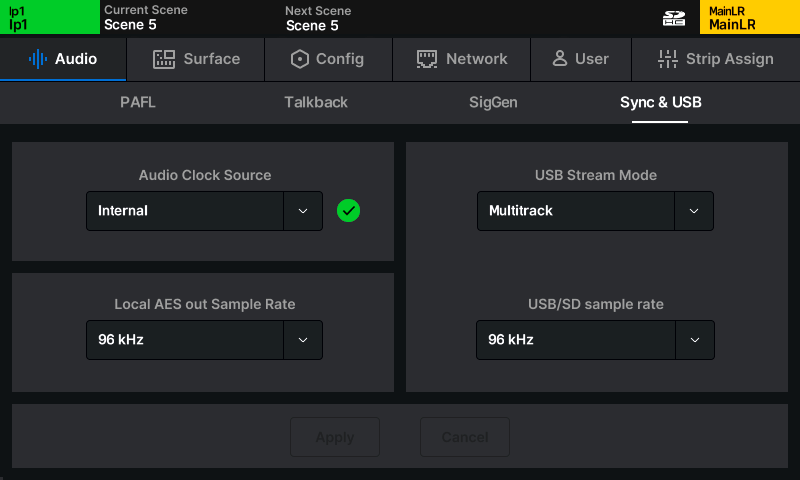

Sincronización de Reloj de Audio y Opciones Digitales de I/O

|| CONFIGURACIÓN | Audio | Sincronización y USB

Fuente de Reloj de Audio

• Toque el valor de Fuente de Reloj de Audio para seleccionar una fuente.

Interno - Sincronizar con el reloj de audio interno.

SLink - Sincronizar con una señal de reloj digital recibida por el puerto SLink.

Dante - Sincronizar con el módulo Dante (Qu-5D, Qu-6D y Qu-7D únicamente)

• Toque el botón Aplicar para aplicar los cambios.

Cuando está sincronizado correctamente, aparecerá una marca verde a la derecha de la selección de fuente. Cuando no se recibe un reloj adecuado, se muestra una cruz roja a la derecha de la selección de fuente, y el Qu ‘retrocederá’ usando el reloj de audio interno.

• Cuando se usa el Qu como sistema independiente con o sin unidades de expansión, se debe seleccionar Interno como fuente de reloj.
• Al conectarse a otro sistema o a una red Dante, se debe determinar una única fuente de reloj y todos los demás dispositivos deben sincronizarse con ella, ya sea directamente o a través de dispositivos en cascada.

ⓘ El Qu siempre funcionará internamente a 96kHz, incluso si la fuente de reloj a la que está sincronizado funciona a 48kHz.

ⓘ Problemas con la sincronización pueden causar clics y chasquidos audibles en el audio.

Tasa de Muestreo AES Local de Salida

La tasa de muestreo de la salida digital AES puede cambiarse si es necesario.

• Toque el valor actual de la tasa de muestreo, luego seleccione una opción.

Tasa de Muestreo de Salida AES - 44.1kHz, 48kHz, 88.2kHz, 96kHz

• Toque el botón Aplicar para aplicar cualquier cambio.

Modo de Transmisión USB

Seleccione entre una salida Estéreo o Multicanal para la conexión USB-C. Cuando está configurado en Estéreo, solo se usan los conectores de entrada y salida USB 1&2, lo cual es recomendable para grabación y reproducción simples o para transmisión o grabación con dispositivos móviles que no soportan audio multicanal.

Configure en Multicanal para grabación multicanal hacia y desde un DAW.

Tasa de Muestreo USB

La configuración de la tasa de muestreo se aplica tanto a USB-C como a Qu Drive (USB-A y tarjeta SD) y puede cambiarse entre 96kHz (sin conversión de tasa de muestreo) y 48kHz (con conversión de tasa de muestreo habilitada).

La conversión se realiza entre el núcleo y la conexión USB-C o Qu Drive, por lo que el Qu continuará ejecutando todo el procesamiento a 96kHz independientemente del modo seleccionado.

ⓘ Seleccionar el modo 48kHz permitirá la grabación y reproducción de hasta 32 canales hacia y desde Qu Drive. Para más información, consulte la sección de Grabación/Reproducción Multicanal de Qu Drive de esta guía.

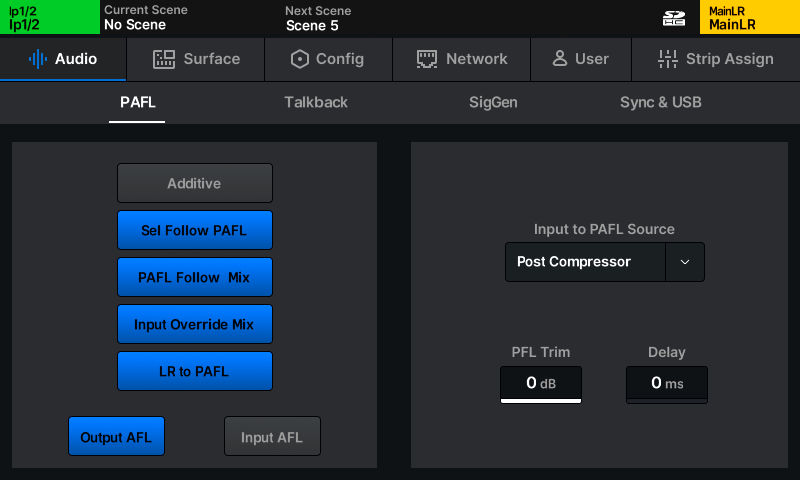

PAFL

|| CONFIGURACIÓN | Audio | PAFL

Los ajustes de Pre/Post Fade Listen afectan el comportamiento del bus PAFL que se enruta a la salida de auriculares del Qu y se muestra en el medidor LED de 12 segmentos.

• Toque cualquier botón a la izquierda de la pantalla para activar o desactivar una opción.

Aditivo - Permite que múltiples tiras de canal se enruten al bus PAFL simultáneamente.

Sel Sigue PAFL - Presionar una tecla PAFL también selecciona (SEL) un canal.

PAFL Sigue Mezcla - Cuando PAFL está activo en la tira de canal de mezcla, el canal de mezcla que se enruta a PAFL seguirá la selección de mezcla.

Anulación de Entrada en Mezcla - Presionar la tecla PAFL de un canal de entrada desasigna cualquier canal de mezcla del bus PAFL. Desasignar todos los canales de entrada del bus PAFL luego reasigna las mezclas previamente asignadas.

LR a PAFL - Cuando no hay otro enrutamiento PAFL activo, la mezcla principal LR se enruta al bus PAFL.

Salida AFL – El nivel de los canales de salida enrutados al bus PAFL es post-fader.

Entrada AFL – El nivel de los canales de entrada enrutados al bus PAFL es post-fader.

ⓘ Pre y Post fade (Antes y Después del Fade) describe si el nivel de la señal se ve afectado por el nivel de envío a la mezcla principal LR (canales de entrada y grupos) o por el fader de salida de la mezcla principal (todas las demás mezclas). No cambia el punto de monitoreo en la ruta de la señal.

Punto de Fuente de Entrada para PAFL – Seleccione de dónde en un canal de entrada se obtiene la señal PAFL.

Post Preamp - La señal es afectada solo por el preamplificador, trim y polaridad

Post PEQ - También incluye DEEP Preamp, HPF, Gate, Insert y PEQ

Post Compresor - También incluye el Compresor

Post Delay/AMM - También incluye Delay de Canal y AMM

ⓘ Tenga en cuenta que la configuración Post Preamp no incluye el procesamiento DEEP Preamp.

ⓘ Esta configuración determina el comportamiento del medidor LED de 12 segmentos cuando se monitorea una entrada. Puede ser diferente a la Medición Cromática de Canal dependiendo de la configuración de Fuente del Medidor de Entrada.

Recorte PFL – Atenúa el nivel de la señal PFL enrutada al bus PAFL. No afecta AFL.

Retardo – El retardo PAFL puede usarse para alinear el bus PAFL cuando, en un entorno de sonido en vivo, el sonido naturalmente retardado de un sistema de sonido puede escucharse al mismo tiempo que la señal instantánea enviada a auriculares o monitores, causando problemas de fase o un retardo audible.

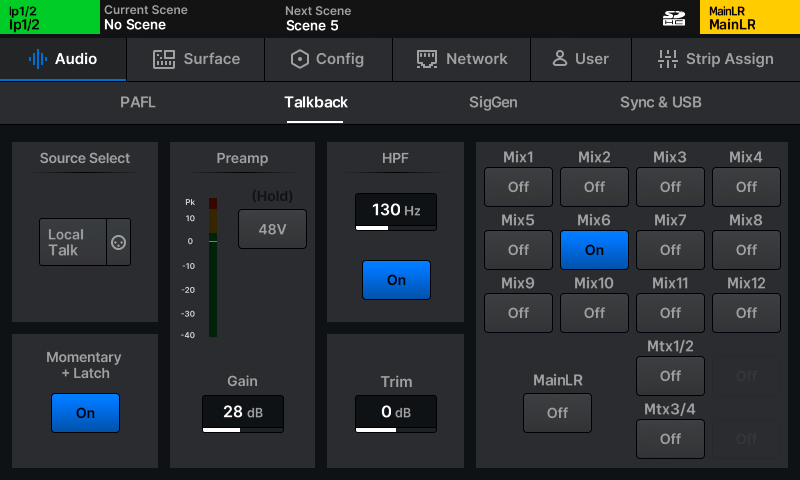

Talkback

|| CONFIGURACIÓN | Audio | Talkback

Talkback permite al ingeniero ‘hablar de vuelta’ al escenario o a los artistas. Cuando se presiona la tecla Talk en la superficie de la mezcladora, la fuente talkback se enruta a todas las mezclas asignadas.

• La fuente, preamplificador y ajustes de trim son los mismos que se usan en la pantalla PROCESSING > Source y se pueden ajustar de la misma manera.
• De manera similar, el HPF funciona igual que en cualquier canal de entrada, como se encuentra en la pantalla PROCESSING > EQ.
• Toque cualquier botón de asignación de mezcla para activar o desactivar la señal talkback para esa mezcla.

Momentáneo + Bloqueo - Cuando este modo está activado, una pulsación rápida única de la tecla Talk alterna talkback encendido o apagado, aunque la tecla seguirá funcionando como modo momentáneo si se mantiene presionada.

ⓘ Tenga en cuenta que el conector local Talkbk puede usarse como un conector de entrada extra. Cuando Talkbk está asignado a un canal de entrada, cambiar los ajustes de preamplificador en la pantalla PROCESSING > Source para ese canal también cambiará los ajustes en la configuración de Talkback y viceversa. La misma lógica se aplica cuando se asigna una fuente distinta al conector local Talkbk como fuente Talkback. Sin embargo, el HPF y el Trim son independientes.

ⓘ La salida talkback también puede enrutar a cualquier salida desde la pantalla I/O y aparece en las opciones de fuente Monitor Out. Esta salida respeta el interruptor Talk y es útil para un altavoz dedicado de talkback o cuando se usa un sistema ME.

ⓘ Talkback tiene prioridad sobre SigGen cuando ambos están enrutados a una mezcla.

Generador de Señal

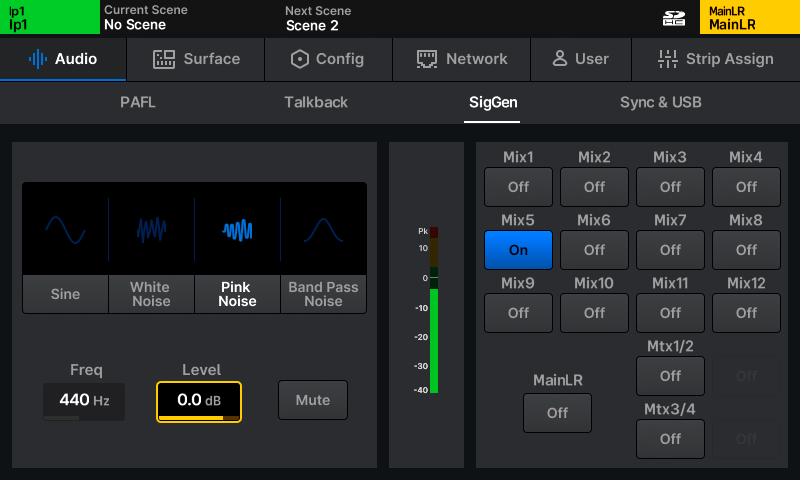

|| CONFIGURACIÓN | Audio | SigGen

El generador de señal puede usarse para enviar una señal a una mezcla para configuración de nivel, o puede usarse junto con un RTA y un micrófono de medición para comprobar la respuesta en frecuencia de un sistema.

El generador de señal también puede usarse en cualquier canal de entrada y está disponible como opción en el pop-up de selección de fuente de entrada.

Tipo de Señal – Seleccione Seno, Ruido Blanco, Ruido Rosa o Ruido de banda pasante.

Frecuencia – Ajuste la frecuencia de una onda senoidal o la frecuencia central del filtro de paso de banda.

Nivel – Ajuste el nivel de la señal antes de enviarla a un canal.

Silenciar - Silencia o activa la señal completamente.

• Toque cualquier botón de asignación de mezcla a la derecha de la pantalla para asignar o desasignar el generador de señal a o desde una mezcla.

ⓘ Talkback tiene prioridad sobre SigGen cuando ambos están enrutados a una mezcla.

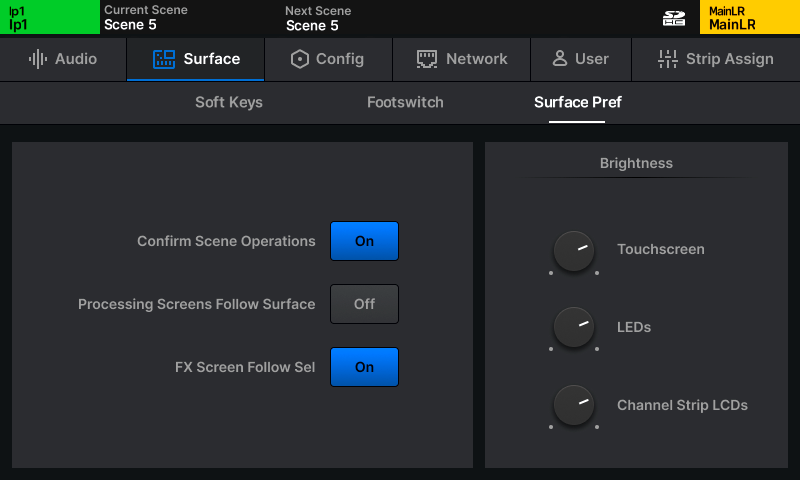

Preferencias de la Superficie

|| CONFIGURACIÓN | Superficie | Preferencias de Superficie

ⓘ Esta pantalla también puede accederse presionando el botón de Brillo en la página de Inicio.

Confirmar Operaciones de Scene - Habilitar ventanas emergentes de confirmación al realizar operaciones de sobreescritura, recuperación o eliminación de escenas.

Pantallas de Procesamiento Siguen a la Superficie – Cuando se hacen ajustes en los controles de la superficie, la pantalla PROCESSING saltará a ese ‘bloque’ de procesamiento.

Pantalla FX Sigue Selección - La unidad FX seleccionada en la pantalla FX seguirá la selección de canales de envío y retorno FX, así como cualquier canal donde se haya insertado una unidad FX.

Pantalla Táctil – El brillo de la pantalla principal.

LEDs – El brillo de todos los LEDs de la superficie incluyendo teclas, canales y medición PAFL.

LCDs de Tira de Canal – El brillo de la retroiluminación de las pantallas LCD de las tiras de canal.

Teclas Suaves/Pedal

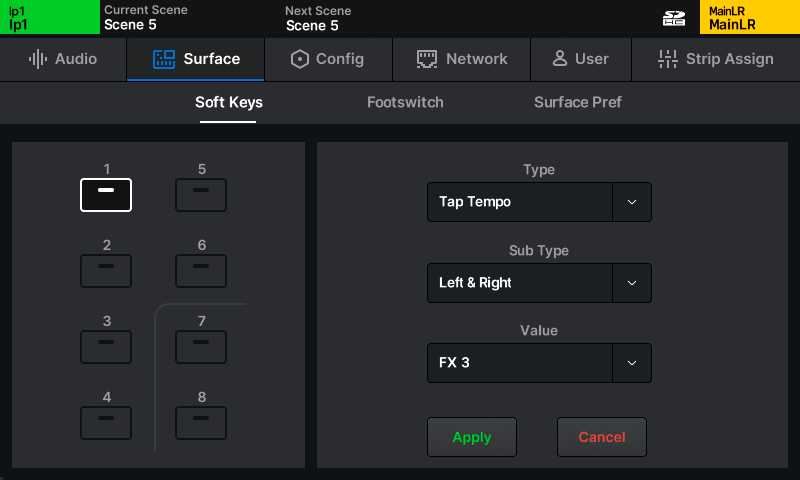

Teclas Suaves

|| CONFIGURACIÓN | Superficie | Teclas Suaves

Las Teclas Suaves le permiten personalizar los controles de superficie del Qu.

Para cambiar la función de una Tecla Suave:

1. Toque un botón numerado de Tecla Suave en el lado izquierdo, estos coinciden con el etiquetado en la superficie del Qu.
2. Toque Tipo y seleccione un tipo.
3. Toque Subtipo (cuando esté disponible) y seleccione un subtipo.
4. Toque Valor (cuando esté disponible) y seleccione una opción.
5. Toque el botón Aplicar o Cancelar para aplicar o descartar los cambios.

Las Teclas Suaves se iluminan con diferentes colores dependiendo de la función. Cuando están asignadas a un Tap Tempo, parpadean para mostrar el tempo actual.

Las Teclas Suaves pueden tener diferentes funciones asignadas por escena, aunque por defecto cualquier cambio está bloqueado por el Filtro Global de Teclas Suaves.

ⓘ Presione y mantenga la tecla View en la superficie para mostrar las asignaciones actuales de Teclas Suaves en la pantalla táctil.

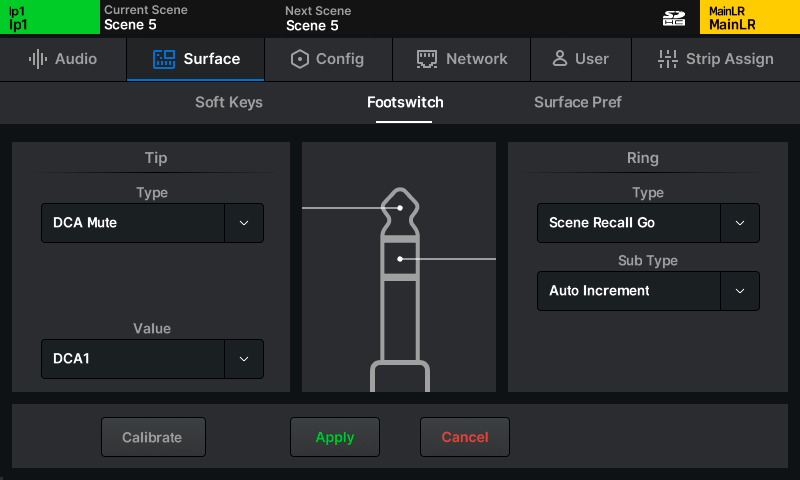

Pedal

|| CONFIGURACIÓN | Superficie | Pedal

Se puede usar un solo pedal con conexión TS (Punta, Manga) o un pedal doble con conexión TRS (Punta, Anillo, Manga) con Qu.

Cada interruptor puede configurarse de forma independiente para operación de Bloqueo, Momentánea o Bloqueo Suave (momentánea actuando como bloqueo).

Calibrar – Siga los pasos para configurar un pedal conectado.

Punta/Anillo – Asigne la función que realizará cada pedal. Si usa un solo pedal TS, asigne solo Punta.

Una vez seleccionadas las funciones, presione el botón Aplicar para aplicar los cambios o presione Cancelar para descartar los cambios y mostrar las asignaciones actuales nuevamente.

Posibles asignaciones de Teclas Suaves / Pedal

Usuarios

Junto con el usuario Admin, el Qu puede tener 10 usuarios adicionales, cada uno con contraseñas individuales, permisos, acceso a escenas y una escena de usuario (recuperada al iniciar sesión).

Estos usuarios pueden iniciar sesión en el propio Qu así como con cualquier cliente conectado remotamente al Qu, como las aplicaciones remotas Qu-MixPad y Qu4You. Esto significa que múltiples usuarios pueden estar conectados en diferentes dispositivos al mismo tiempo.

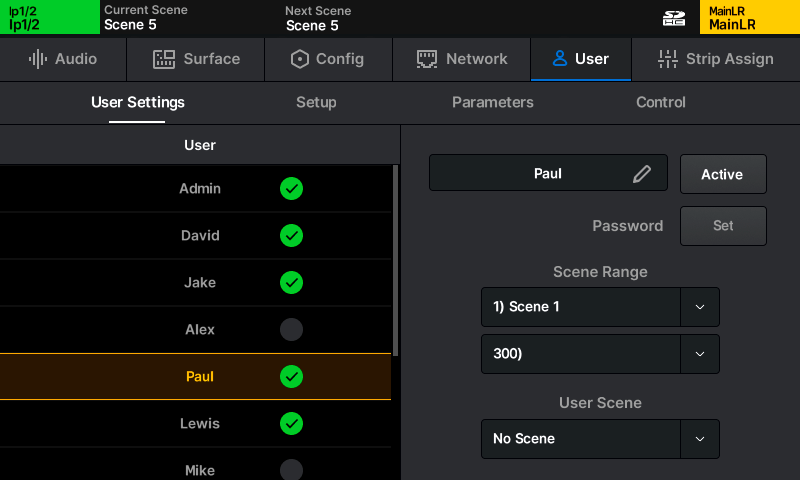

Usuarios

|| CONFIGURACIÓN | Usuarios | Configuración de Usuario

ⓘ La configuración y permisos de usuario solo pueden realizarse cuando se ha iniciado sesión como Admin.

ⓘ El usuario Admin siempre está activo y tiene acceso sin restricciones a todas las configuraciones del Qu.

Para cambiar la configuración y permisos de un usuario, primero seleccione un usuario de la lista a la izquierda. Ahora está haciendo cambios solo para este usuario, por lo que la lista de usuarios es visible en todas las pestañas, permitiéndole comparar rápidamente usuarios y cambiar permisos en cualquier momento.

Configuración de Usuario

Nombre de usuario - Toque el cuadro de texto del nombre de usuario para cambiar el nombre del usuario.

Activo/Inactivo – Los usuarios inactivos no pueden iniciar sesión, pero todas las configuraciones y permisos permanecen almacenados.

Establecer Contraseña - Establezca o cambie una contraseña para el usuario. Esta contraseña se usa al iniciar sesión así como al bloquear la mesa desde la pantalla Inicio.

ⓘ Para eliminar una contraseña, simplemente establezca una contraseña en blanco para el usuario.

Rango de Scene - Seleccione un rango de escenas al que el usuario tiene acceso (el rango por defecto es todas las 300 escenas).

Scene de Usuario - Seleccione una escena para cargar cuando este usuario inicie sesión.

Biblioteca de Permisos de Usuario

Con uno de los diez usuarios seleccionados, presionar la tecla BIBLIOTECA mostrará la biblioteca de permisos de usuario. Se incluyen preajustes de fábrica como puntos de partida y para configuración rápida, pero también puede guardar y recuperar preajustes de usuario.

• Seleccione un preajuste y toque Recuperar para aplicar la configuración de permisos al usuario seleccionado actualmente.
• Toque Usuario para acceder a la biblioteca de usuario donde puede gestionar sus propios preajustes.

Permisos de Usuario

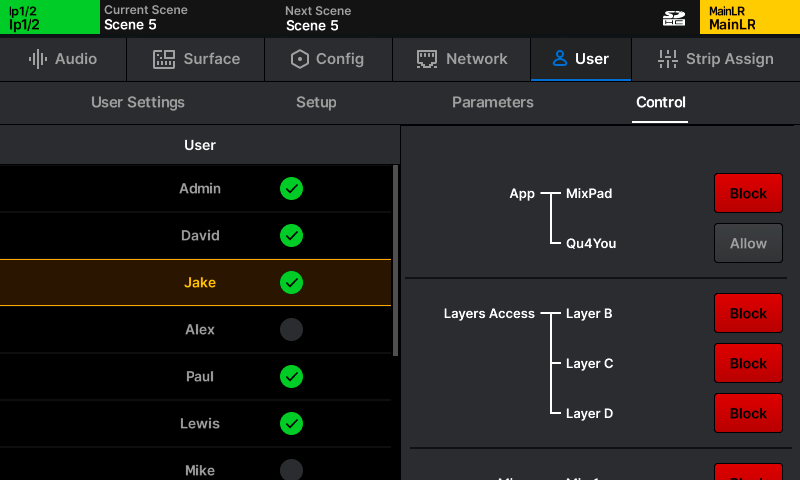

|| CONFIGURACIÓN | Usuarios | Control

Al tocar las pestañas Configuración, Parámetros o Control se mostrarán listas de parámetros y funciones que pueden configurarse para Permitir o Bloquear por usuario.

• Toque el botón Permitir/Bloquear a la derecha para alternar el permiso.

Permisos Disponibles para Usuario

Red

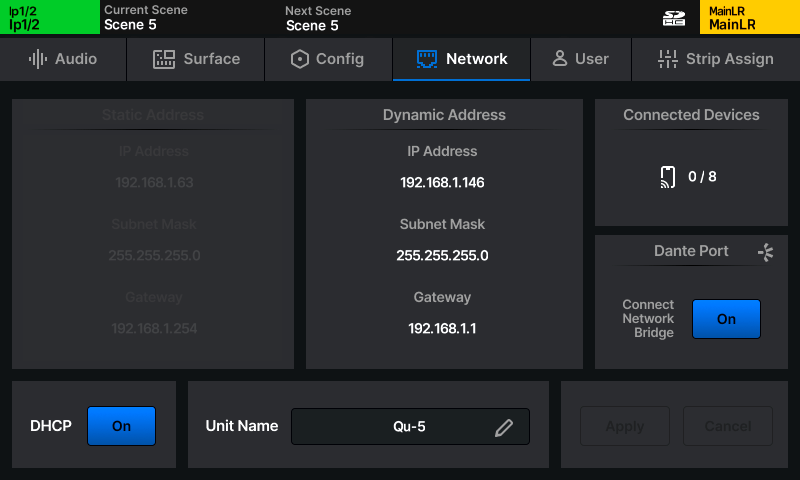

|| CONFIGURACIÓN | Red

Para usar cualquier control sobre Ethernet, como control remoto por aplicación o uso con MIDI sobre TCP/IP, el Qu debe conectarse como un dispositivo en una red mediante el puerto Red.

ⓘ Cuando use un router inalámbrico o punto de acceso, asegúrese de conectar el puerto Red del Qu a un puerto LAN disponible. El LED Lnk del puerto de red en el Qu se iluminará para mostrar actividad de red.

Con la configuración por defecto, el Qu se conectará automáticamente a cualquier red que use DHCP para asignar direcciones IP y será visible para cualquier aplicación ejecutándose en dispositivos conectados a la misma red y en el mismo subdominio.

En algunas situaciones, es necesario o preferible usar una dirección IP estática. No se recomienda usar la configuración estática a menos que comprenda completamente la red a la que se conecta.

DHCP - Active o desactive el modo DHCP. Los valores de dirección dinámica se muestran cuando DHCP está habilitado y el Qu ha recibido una dirección. Si no se asigna una dirección vía DHCP, el Qu se autoasignará una dirección. En este caso, se mostrará un asterisco (‘*’).

Dirección Estática - Puede configurarse si el modo DHCP está desactivado. Toque cualquiera de los valores de red estáticos para ingresar nuevos valores.

Nombre de Unidad - Cambie el nombre del Qu tal como lo ven otros dispositivos en la red incluyendo aplicaciones.

Dispositivos Conectados – Muestra el número de instancias de aplicaciones actualmente conectadas a la mezcladora. Se pueden conectar un total de 8 instancias simultáneamente, con hasta dos de ellas siendo Qu-MixPad.

• Toque el botón Aplicar o Cancelar para aplicar o descartar cualquier cambio.

Dante (Qu-5D, Qu-6D, Qu-7D únicamente)

El puerto Dante en el Qu-5D, Qu-6D y Qu-7D proporciona una conexión de 16x16 canales a una red Dante que funciona a 96kHz o 48kHz. Esto puede usarse para enviar audio entre el Qu y cualquier otro equipo habilitado para Dante.

Visite el sitio web de Audinate (www.audinate.com) para aprender más sobre Dante y para descargar software incluyendo Controlador Dante, que es necesario para la configuración y patching entre dispositivos Dante en una red.

Reloj/Sincronización

Debe haber solo un líder de reloj en un sistema multi dispositivo que comparta audio. El puerto/módulo Dante debe considerarse como un dispositivo separado del núcleo Qu en cuanto a reloj/sincronización y patching. Esto significa que hay dos opciones respecto a la configuración de la fuente de reloj:

Qu como líder de reloj – Configure la Fuente de Reloj de Audio del Qu en Interno, active ‘Habilitar Sincronización Externa’ para el dispositivo usando Dante Controller.

Dante como líder de reloj – Configure la Fuente de Reloj de Audio del Qu en Dante. Luego, usando Dante Controller, desactive ‘Habilitar Sincronización Externa’ para el dispositivo y permita que la red Dante seleccione un líder automáticamente o seleccione un líder preferido.

Patch

Al hacer patch hacia/desde los conectores Dante en el sistema, está haciendo patch entre el núcleo Qu y el módulo/puerto Dante. Luego debe usar el controlador Dante para realizar patch adicional entre el módulo y cualquier otro módulo o dispositivo Dante en la red.

Puente de Red de Control

En el Qu-5D, Qu-6D y Qu-7D, la pantalla Red también contiene el interruptor Puente de Red de Control.

Cuando el Puente de Red de Control está activado, el puerto Dante está conectado internamente (puenteado) al puerto de Red del Qu. Esto permite que una computadora conectada a la red Dante también controle el Qu usando aplicaciones remotas o MIDI sobre TCP/IP, o que una computadora conectada al puerto de Red del Qu ejecute Dante Controller y ajuste el patching o la configuración del dispositivo.

ⓘ El Puente de Red de Control es solo para mensajes de control, el puerto de Red del Qu no puede usarse para conexiones de audio.
