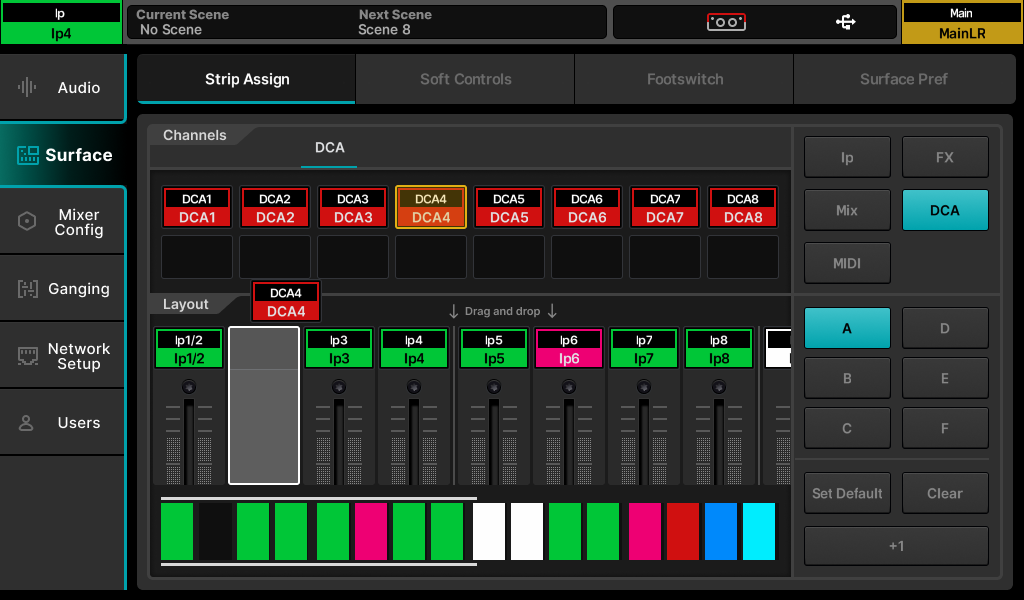

Asignación de Tiras

Todas las tiras de fader en el SQ+ son libremente asignables.

Presione la tecla de pantalla ‘SETUP’, toque la pestaña ‘Surface’ y luego toque la pestaña ‘Strip Assign’.

• Los canales SQ+ se muestran en la mitad superior de la pantalla. Seleccione tipos de canal tocando los botones a la derecha, luego use las pestañas en la parte superior para ver todos los canales disponibles de ese tipo.
• Las tiras de fader se muestran en la mitad inferior de la pantalla. Seleccione capas tocando los botones a la derecha o cambiando capas en la superficie, luego toque y arrastre hacia la izquierda o derecha o use la sección de navegación en la parte inferior para ver todos los espacios disponibles de tiras de fader.
• Para asignar canales a tiras de fader, tóquelos y arrástrelos desde la fila superior a una tira de fader en la fila inferior.
• Para eliminar asignaciones, tóquelos y arrástrelos fuera de la tira de fader en la parte inferior hacia la parte superior de la pantalla.
• Toque y arrastre canales en la sección inferior para 'recogerlos' y asignarlos a otra tira. Tenga en cuenta que esto sobrescribirá cualquier asignación existente.

Hay tres botones de función en la parte inferior derecha de la pantalla.

• Use el botón 'Clear' para borrar completamente una capa.
• El botón 'Set Default' asignará las tiras de canal predeterminadas a la capa actual.
• Asigne una sola tira, o toque una tira en la sección inferior para seleccionarla, luego toque el botón '+1' para asignar la siguiente tira de canal lógica. Por ejemplo, con el canal de entrada mono 4 asignado y seleccionado, presionar el botón '+1' asignará el canal de entrada mono 5 a la siguiente tira de canal.

ⓘ Los canales de retorno FX pueden asignarse a tiras de fader pero no serán visibles a menos que estén enrutados desde la salida del motor FX (es decir, configurados como ‘Mix -> Return’ en el panel trasero).

ⓘ El bus ‘Listen’ no es un tipo de canal, pero el fader Mix o un Soft Rotary pueden usarse para controlar el nivel de Listen.

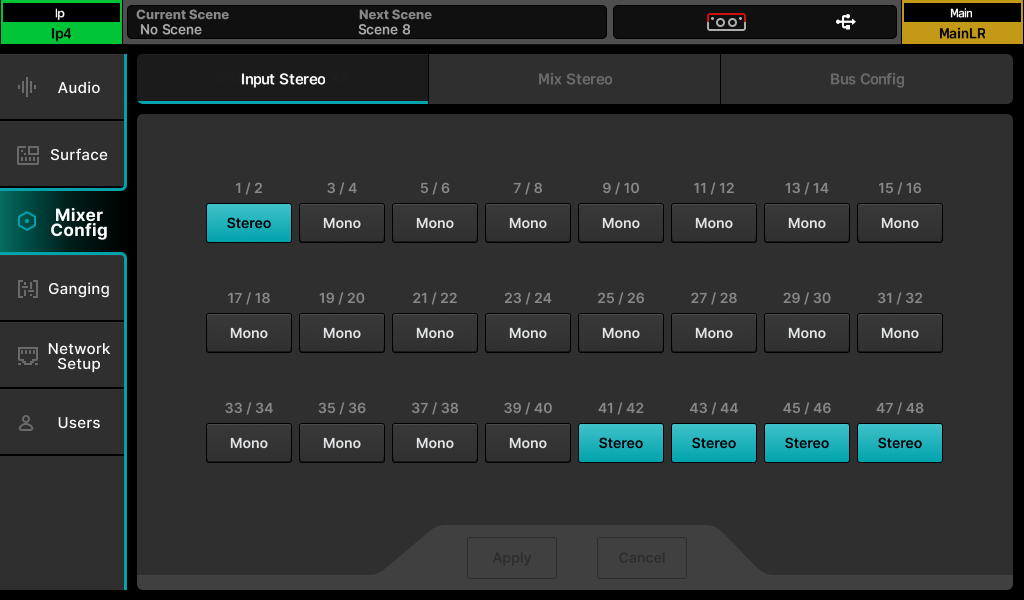

Configuración Mono/Estéreo de Entrada

Para usar canales de entrada como canales estéreo en todo el mezclador, primero deben cambiarse a modo estéreo.

En la pantalla ‘SETUP’, toque la pestaña ‘Mixer Config’, luego toque ‘Input Stereo’

• Los pares impar/par de canales de entrada pueden cambiarse entre modo mono y estéreo tocando el botón ‘Mono/Stereo’.
• Toque el botón ‘Apply’ para aplicar cualquier cambio.
• Toque el botón ‘Cancel’ para deshacer cambios y mostrar el estado actual.

ⓘ Por defecto, los cambios al estado mono/estéreo de Entrada y Mix en la recuperación de escenas están bloqueados por Filtros Globales.

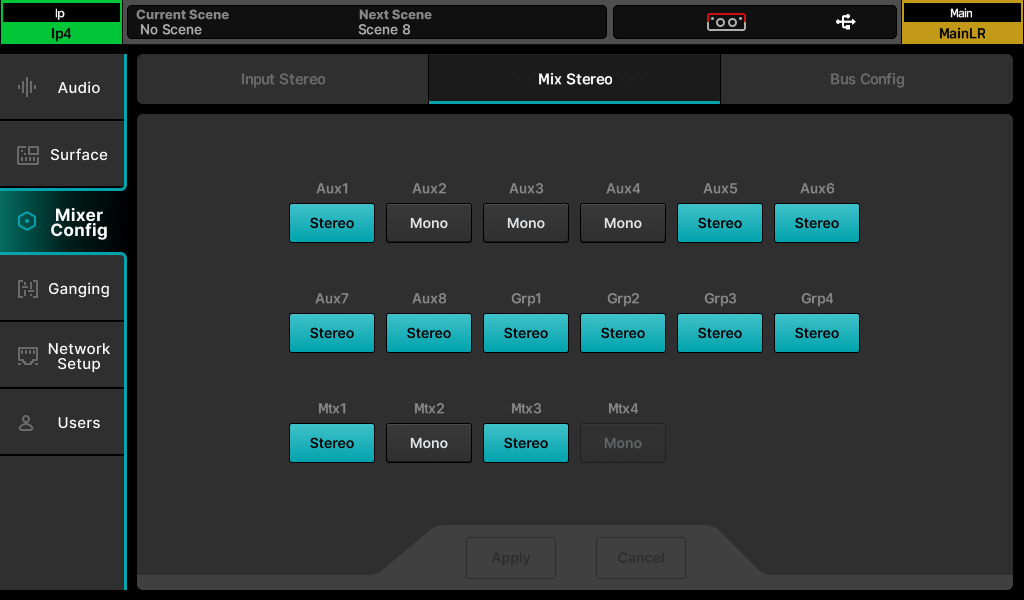

Configuración Mono/Estéreo de Mix

Los mixes pueden usarse como canales mono o estéreo en todo el mezclador. Cuando están configurados como estéreo, las señales enviadas desde canales de entrada mono pueden paneadas y las señales estéreo se transmiten en estéreo con control de balance. Cuando están en modo mono, las señales estéreo se suman.

En la pantalla ‘SETUP’, toque la pestaña ‘Mixer Config’, luego toque ‘Mix Stereo’.

• Cualquier mix puede cambiarse entre modo mono y estéreo tocando el botón ‘Mono/Stereo’.
• Toque el botón ‘Apply’ para aplicar cualquier cambio.
• Toque el botón ‘Cancel’ para deshacer cambios y mostrar el estado actual.

ⓘ Por defecto, los cambios al estado mono/estéreo de Entrada y Mix en la recuperación de escenas están bloqueados por Filtros Globales.

Matrices Extras –

Al cambiar cada una de las Matrices estéreo 1, 2 o 3 a mono, se habilitará una matriz mono adicional, proporcionando hasta 6 matrices mono en total.

Al cambiar cualquiera de ellas de nuevo a estéreo, siempre se eliminará primero la matriz mono con el número más alto.

El procesamiento, enrutamiento y otros ajustes para los canales de matriz mono 4-6 siempre se almacenan al guardar una escena, incluso si la matriz misma no está disponible debido a estar en uso por una matriz estéreo. De esta forma, si la matriz vuelve a estar disponible, no se perderán ajustes.

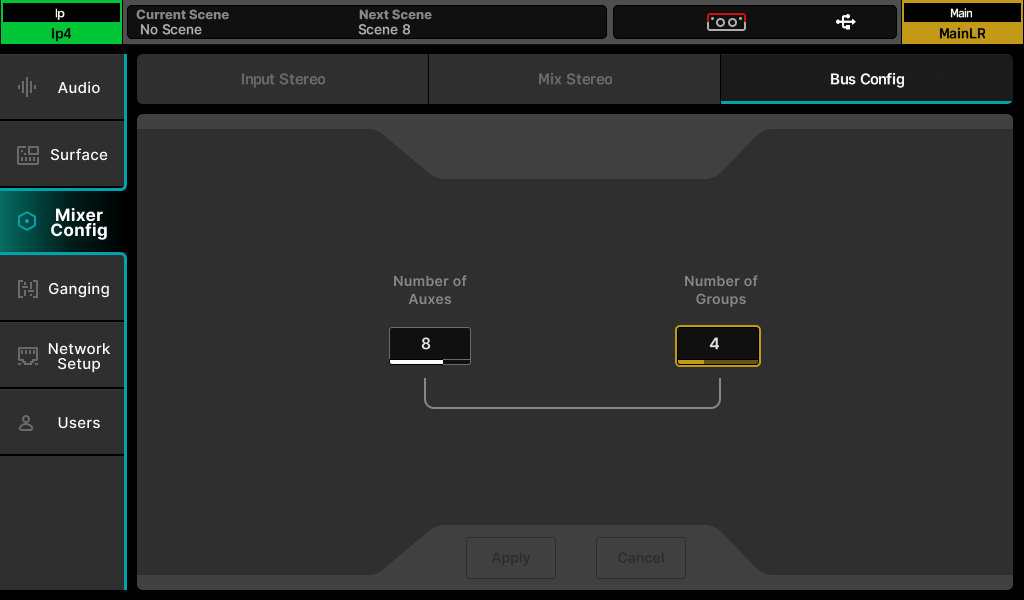

Configuración de Mix Aux/Grupo Bus

Los 12 mixes pueden cambiarse entre modos aux y grupo en la pestaña ‘Bus Config’ en 'Mixer Config'.

• Toque el valor ‘Number or Auxes’ o el valor ‘Number of Groups’, luego ajuste usando el rotary táctil.
• Aumentar el número de grupos disminuirá el número de auxiliares y viceversa.
• Toque el botón ‘Apply’ para aplicar cualquier cambio.

Los auxiliares siempre se asignan secuencialmente a las primeras teclas de mix, con los grupos asignados después. Por ejemplo, si configura los buses como 5 grupos y 7 auxiliares, los auxiliares 1 a 7 estarán en las teclas de mix 1 a 7 y los grupos 1 a 5 estarán en las teclas de mix 8 a 12.

ⓘ Las teclas de mix asignadas a auxiliares se iluminan en azul cuando están activas, y las teclas de mix asignadas a grupos se iluminan en magenta.

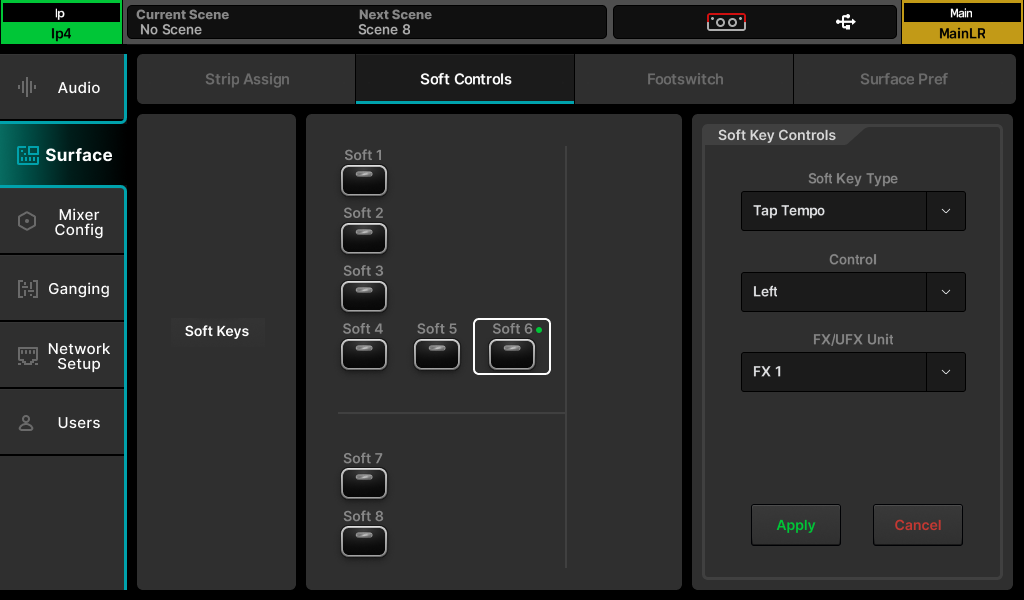

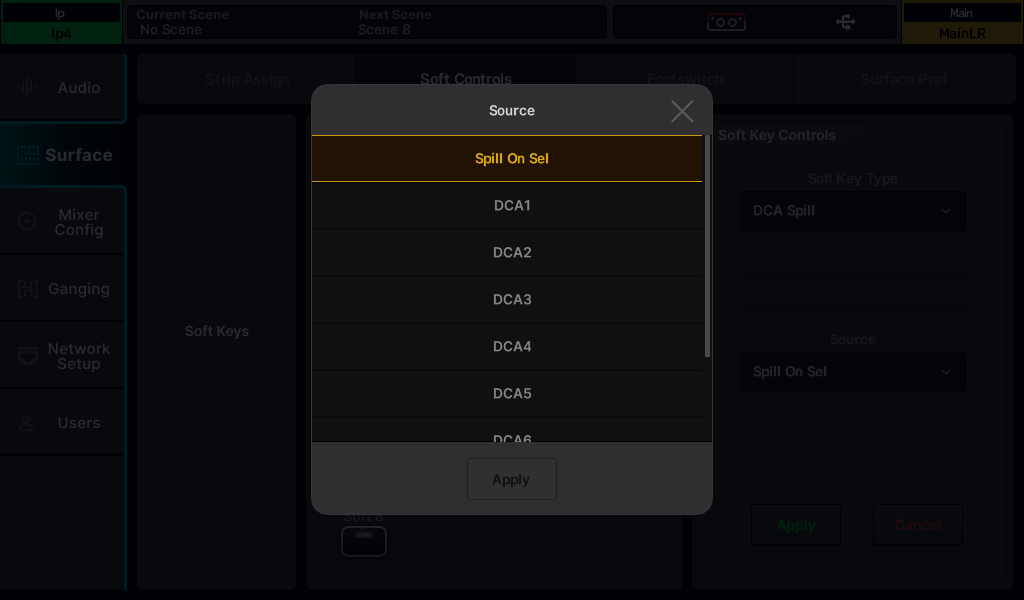

SoftKeys/SoftRotaries

SoftKeys y SoftRotaries le permiten personalizar los controles de superficie del SQ+.

Presione la tecla de pantalla ‘SETUP’, luego toque la pestaña ‘Surface’ seguida de la pestaña ‘Soft Controls’ para ver y ajustar las asignaciones de SoftKey y SoftRotary.

Para cambiar la función de un SoftKey o SoftRotary:

1. Toque ‘Soft Keys’ o ‘Soft Rotaries’ (SQ6+, SQ7+).
2. Toque un botón numerado de SoftKey o SoftRotary, que coincide con la etiqueta en la superficie del SQ+ y se resaltará en blanco cuando esté seleccionado.
3. Toque el valor del tipo de control y seleccione un tipo.
4. Toque el valor de la opción de control 1 (cuando esté disponible) y seleccione una opción.
5. Toque el valor de la opción de control 2 (cuando esté disponible) y seleccione una opción.
6. Para Soft Rotaries en SQ6+ y SQ7+ hay una tercera opción de control para seleccionar la función de la tecla asociada.
7. Si se ha realizado un cambio en un Soft Control pero aún no se ha aplicado, estará marcado con un punto verde.
8. Toque el botón ‘Apply’ o ‘Cancel’ para aplicar o descartar cualquier cambio.

Los SoftKeys se iluminan con diferentes colores según la función. Cuando están asignados a un Tap Tempo, parpadean para mostrar el tempo actual.

Cada SoftRotary tiene una pantalla LCD, una tecla asignable y se ilumina cuando está activo, con el color del rotary y la tecla relacionado con la función asignada.

• La pantalla LCD del SoftRotary muestra momentáneamente el valor del parámetro cuando se ajusta.
• Presione varias veces la tecla ‘View’ para mostrar la función y el valor del Soft Rotary.

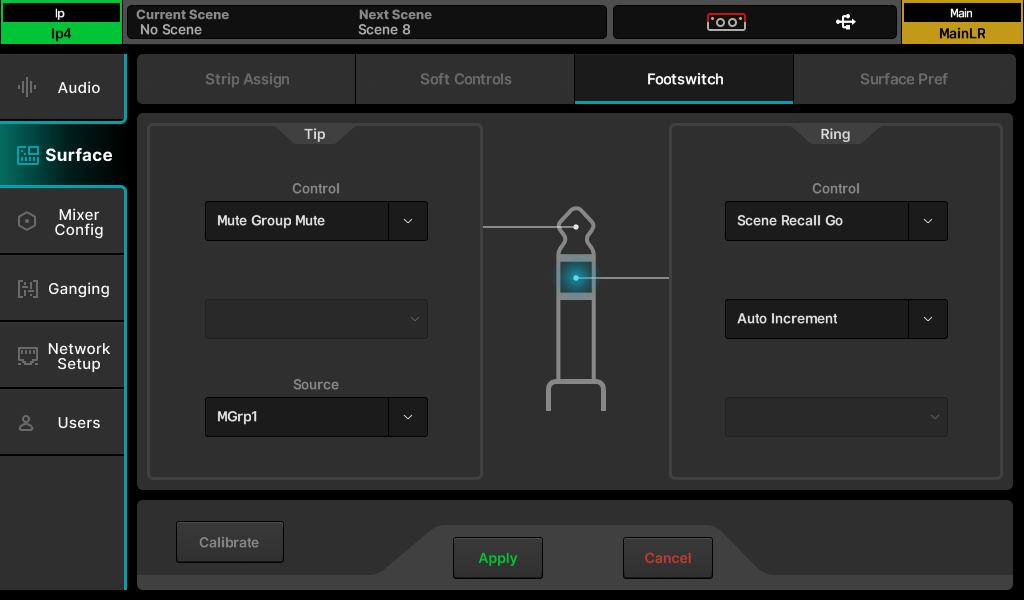

Pedal de Pie

Conecte un pedal de pie simple o doble, momentáneo o con bloqueo, con un conector TS o TRS ¼” al conector ‘FOOT SWITCH’ en la parte trasera del mezclador para permitir el control manos libres del SQ+.

En la pantalla ‘SETUP’, toque la pestaña ‘Surface’ y luego la pestaña ‘Footswitch’ para mostrar y ajustar la configuración y asignaciones del pedal de pie.

Al conectar por primera vez un pedal de pie, toque el botón ‘Calibrate’ para establecer el tipo de pedal que se está usando. Siga las instrucciones en pantalla.

• Los pedales de pie simples usualmente usan solo la conexión ‘Tip’.
• Puede que necesite experimentar para encontrar qué interruptor está conectado a tip o ring con un pedal de pie doble.

Las opciones para el tipo de interruptor son las siguientes y deben coincidir con el hardware del pedal de pie:

No usado = Seleccione para un interruptor que no desea usar.

Con bloqueo = Presione y suelte para encender, presione de nuevo para apagar.

Momentáneo = Presione y mantenga para encender, suelte para apagar.

Bloqueo suave = Permite usar un interruptor momentáneo como un interruptor con bloqueo.

Para asignar una función a un pedal de pie:

1. Toque los botones ‘Tip’ o ‘Ring’ para seleccionar un interruptor.
2. Toque el valor del tipo de control y seleccione un tipo.
3. Toque el valor de la opción de control 1 (cuando esté disponible) y seleccione una opción.
4. Toque el valor de la opción de control 2 (cuando esté disponible) y seleccione una opción.
5. Toque el botón ‘Apply’ o ‘Cancel’ para aplicar o descartar cualquier cambio.

ⓘ Las asignaciones disponibles para el pedal de pie coinciden estrechamente con las de los SoftKeys.

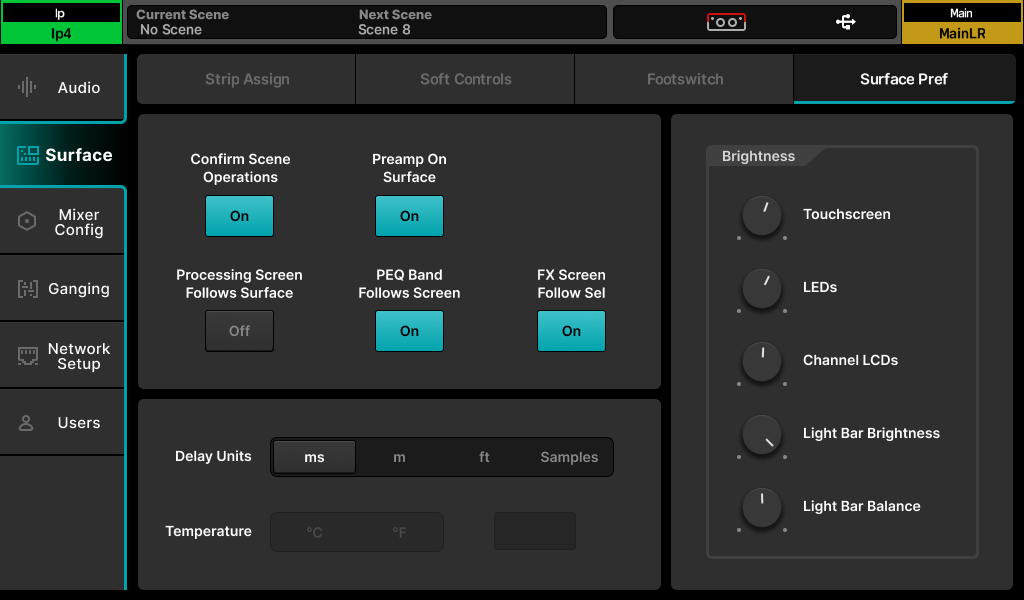

Preferencias de la Superficie

Presione la tecla ‘SETUP’, luego toque la pestaña ‘Surface’ seguida de la pestaña ‘Surface Pref’ para ver las preferencias de la superficie.

ⓘ Esta pantalla también puede accederse presionando el botón ‘Brightness’ en la página ‘Home’.

• Toque el botón ‘Confirm Scene Operations’ para habilitar o deshabilitar ventanas de confirmación al realizar operaciones de sobrescritura/recuperación/eliminación de escenas.
• Toque el botón ‘Preamp On Surface’ para elegir si el rotary dedicado de preamplificador en la superficie puede ajustar la ganancia del preamplificador (cuando está ‘Off’ el rotary controla el Trim en su lugar).
• Toque el botón ‘Processing Screens Follow Surface’ para habilitar o deshabilitar la opción para que las pantallas de procesamiento cambien al último parámetro ajustado.
• Toque el botón ‘PEQ Band Follow Screen’ para elegir si la selección de banda en la superficie sigue la selección de banda PEQ en pantalla.
• Toque el botón ‘FX Screen Follow Sel’ para habilitar o deshabilitar que la selección de unidad FX en la pantalla FX siga a los canales seleccionados.

ⓘ La configuración ‘Preamp on surface’ es útil cuando hay una división digital entre dos consolas y los ajustes de ganancia afectarían a ambas. En su lugar, permite un ajuste rápido del trim, que es local a la consola.

ⓘ ‘FX Screen Follow Sel’ significa que la unidad FX seleccionada en la pantalla FX seguirá la selección de envío y retorno FX, así como cualquier canal donde se haya insertado una unidad FX.

Controles de Retardo de Canal –

‘Delay Units’ cambia las unidades mostradas en todos los retardos de procesamiento de canales de entrada y mezcla.

Unidades de Retardo = Milisegundos (ms), Metros (m), Pies (ft), Muestras (S)

Como la velocidad del sonido en el aire depende de la temperatura del aire, seleccionar una medida de distancia permitirá cambiar el valor ‘Temperature’. Esto debe ajustarse para coincidir con la temperatura ambiente del aire.

Temperatura = -20°C a +40°C, -4°F a +104°F

ⓘ Tenga en cuenta que estos valores exceden el rango de temperatura operativo del SQ+.

Brillo –

Estos ajustes controlan individualmente el brillo de la iluminación en todo el SQ+.

• Toque un dial de parámetro y ajuste usando el rotary táctil.

Pantalla táctil = La luz de fondo de la pantalla táctil

LED’s = Todos los LED de la superficie incluyendo teclas, medidores de canal y PAFL

Pantallas LCD de Tira de Canal = Luces de fondo LCD de la tira de nombre de canal

Brillo de Barra de Luz = Brillo de la iluminación integrada

Balance de Barra de Luz = Color de la iluminación integrada

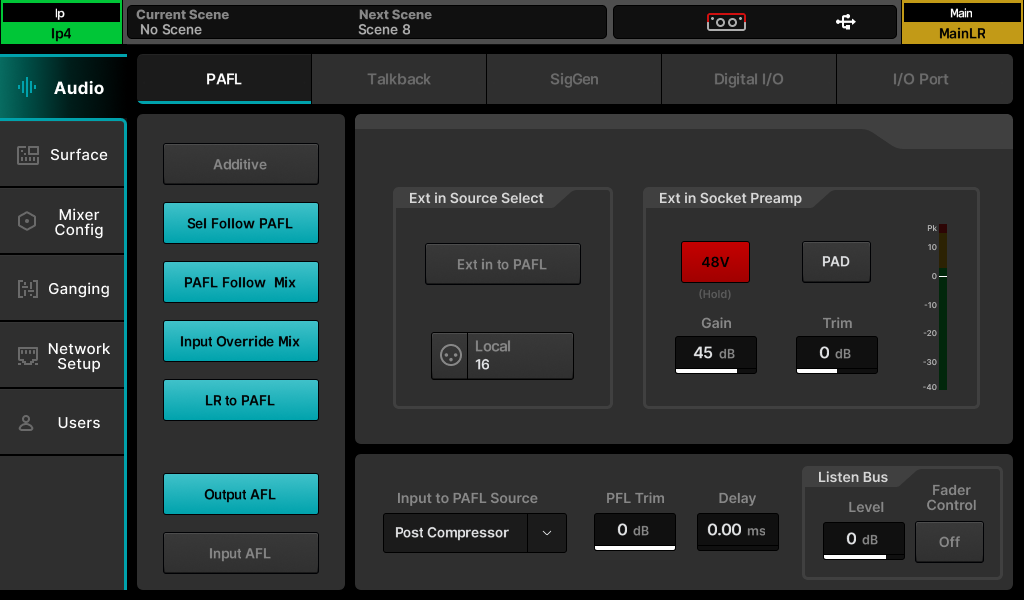

PAFL

Las configuraciones Pre/After Fade Listen afectan el comportamiento del bus PAFL que está enrutado a la salida de auriculares del SQ+ y se muestra en el medidor LED de 12 segmentos, además de estar enrutado al RTA del SQ+.

Presione la tecla de pantalla ‘SETUP’, luego toque la pestaña ‘Audio’ seguida de la pestaña ‘PAFL’ para mostrar y ajustar configuraciones.

• Toque cualquier botón a la izquierda de la pantalla para activar o desactivar una opción.

Aditivo (On) = Permite que múltiples tiras de canal se enruten al bus PAFL al mismo tiempo.

Sel Follow PAFL (On) = Presionar una tecla PAFL también seleccionará (‘SEL’) un canal.

PAFL Follow Mix (On) = Cuando PAFL está activo en la tira de canal de mezcla, el canal enrutado a PAFL seguirá la selección de mezcla.

Input Override Mix (On) = Presionar la tecla PAFL de un canal de entrada desasigna cualquier canal de mezcla del bus PAFL. Desasignar todos los canales de entrada reasigna las mezclas previamente asignadas.

LR to PAFL (On) = Cuando no hay otro enrutamiento PAFL activo, la mezcla principal LR se enruta al bus PAFL.

Output AFL (Off) = Los canales de salida enrutados al bus PAFL son pre-fader. (Pre-Fade Listen)

Output AFL (On) = Los canales de salida enrutados al bus PAFL son post-fader. (Post/After Fade Listen)

Input AFL (Off) = Los canales de entrada enrutados al bus PAFL son pre-fader. (Pre-Fade Listen)

Input AFL (On) = Los canales de entrada enrutados al bus PAFL son post-fader. (Post/After Fade Listen)

Selección de Fuente Ext in y Preamp/Trim Ext in –

Use estas configuraciones para seleccionar una entrada externa para alimentar directamente al bus PAFL. El control de Preamp estará disponible cuando se haya asignado un preamplificador local o remoto.

• Use el botón ‘Ext in to PAFL’ para activar o desactivar la señal de entrada externa.

ⓘ Esta función está diseñada para comunicación entre dos sistemas, por lo que está activa incluso cuando el bus PAFL se usa para monitorizar canales.

Punto de Fuente de Entrada a PAFL –

Seleccione de dónde en el canal se toma la señal PAFL.

Post Preamp = La señal es afectada solo por el preamplificador

Post PEQ = También incluye DEEP Preamp, HPF, Gate, Insert y PEQ

Post Compresor = También incluye el compresor

Post Retardo/AMM = También incluye retardo de canal y AMM

ⓘ Tenga en cuenta que la configuración ‘Post Preamp’ no incluye el procesamiento DEEP Preamp.

ⓘ Esta configuración determina el comportamiento del medidor LED de 12 segmentos cuando se monitoriza una entrada. Puede ser diferente a la medición cromática de canal dependiendo de la configuración de fuente del medidor de entrada.

Trim PFL –

El trim PFL atenúa el nivel de la señal PFL enrutada al bus PAFL. No afecta AFL.

Trim PFL = -24dB a 0dB

Retardo –

El retardo PAFL puede usarse para alinear el bus PAFL cuando, en un entorno de sonido en vivo, el sonido retrasado naturalmente de un sistema de sonido se escucha al mismo tiempo que la señal instantánea enviada a auriculares o monitores, causando problemas de fase o un retardo audible.

Retardo del bus PAFL = 0ms a 682.6ms

Nivel de Escucha –

El bus Listen se alimenta con la señal PAFL y puede conectarse a una salida. El nivel de escucha afecta el nivel de salida de este bus.

Nivel de Escucha = -Inf a +10dB

Active 'Listen Bus Fader Control' para controlar el nivel de escucha con el fader de la tira de canal de mezcla.

En este modo, la tecla de mezcla 'LR' se ilumina en rojo en todo momento, aunque aún puede usarse para mostrar envíos en faders hacia la mezcla principal LR.

ⓘ Cuando el fader de la tira de canal de mezcla se usa para controlar el nivel de escucha, las teclas 'MUTE', 'SEL' y 'PAFL' aún se usan para silenciar, seleccionar o PAFL la mezcla actualmente seleccionada.

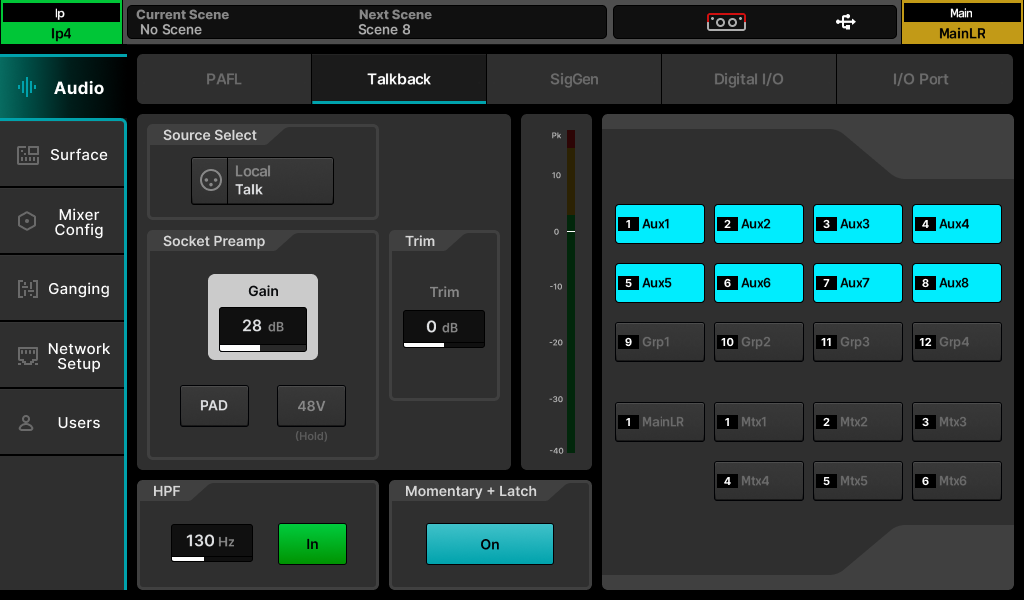

Configuraciones de Talkback

Talkback se usa para permitir que el ingeniero se comunique a través de las salidas de audio.

Cuando se presiona la tecla ‘TALK’, la fuente de talkback se enruta a todas las mezclas asignadas.

ⓘ La salida de talkback también puede enrutarse a cualquier conector de salida desde la pestaña ‘Monitor Out’ en la pantalla 'I/O'. Esta salida respeta el interruptor ‘TALK’ y es útil para un altavoz dedicado de talkback o para usar con un sistema ME.

Presione la tecla de pantalla ‘SETUP’, luego toque la pestaña ‘Audio’ seguida de la pestaña ‘Talkback’ para ver y ajustar las configuraciones de talkback.

• La fuente, preamplificador y ajustes de trim son los mismos que se usan en la pantalla PROCESSING/Preamp y pueden ajustarse de la misma manera.
• De manera similar, HPF funciona igual que en cualquier canal de entrada en la pantalla PROCESSING/HPF.
• Toque el botón momentáneo + bloqueo ‘On’ para habilitar el modo de bloqueo de la tecla ‘TALK’. Cuando este modo está activado, una pulsación rápida de la tecla ‘TALK’ enciende o apaga el talkback, aunque la tecla seguirá funcionando como momentánea si se mantiene presionada mientras se habla y luego se suelta.
• Toque cualquier botón de asignación de mezcla para activar o desactivar la alimentación de talkback para esa mezcla.

ⓘ Tenga en cuenta que el conector local ‘TALK’ puede usarse como una entrada extra. Cuando ‘TALK’ está asignado a un canal de entrada, cambiar ajustes de preamplificador en la pantalla de procesamiento para ese canal también cambiará ajustes en la configuración de Talkback y viceversa. La misma lógica aplica cuando se asigna una fuente distinta al conector local ‘TALK’ como fuente de Talkback. Sin embargo, HPF y Trim son independientes y solo se usan para la función de talkback.

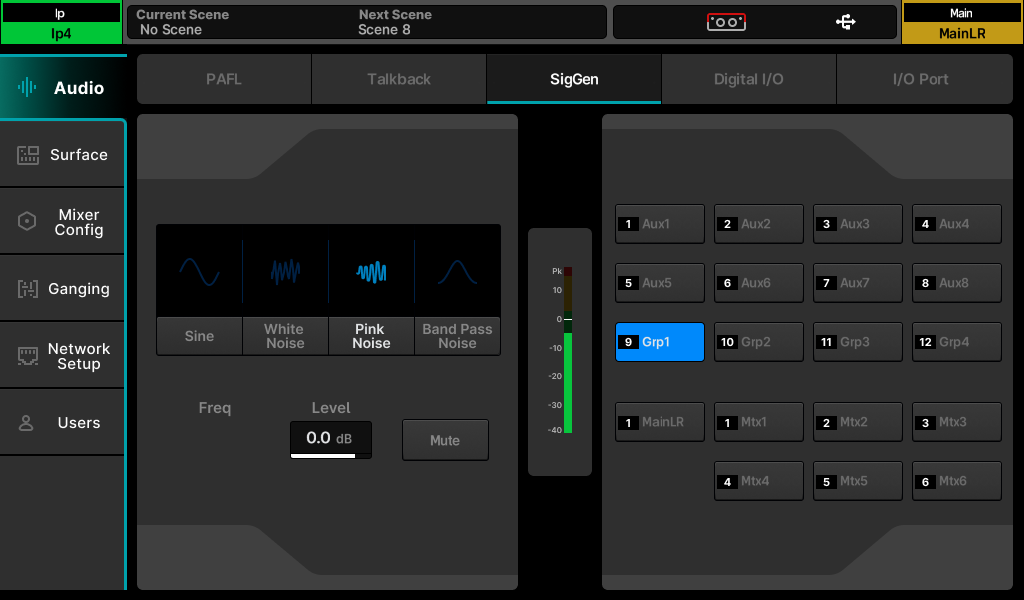

Generador de Señal

El generador de señal puede usarse para enviar una señal a una mezcla para configuración de nivel o usarse junto con un RTA y un micrófono de medición para verificar la respuesta en frecuencia de un sistema.

Presione la tecla de pantalla ‘SETUP’, luego toque la pestaña ‘Audio’ seguida de la pestaña ‘SigGen’ para ver y ajustar las configuraciones del generador de señal.

• Toque el valor ‘Signal Type’ para seleccionar un tipo de señal.

Tipo de Señal = Seno, Ruido Blanco, Ruido Rosa, Ruido de Banda Pasante

• Toque el valor ‘Frequency’ (cuando esté disponible) y use el rotary táctil para ajustar.

Frecuencia = 20Hz a 20kHz

• Toque el valor ‘Level’ y use el rotary táctil para ajustar.

Nivel = -72dB a +18dB

• Toque el botón ‘Mute’ para silenciar o activar la señal.
• Toque cualquier botón de asignación de mezcla para asignar o desasignar el generador de señal a o desde una mezcla.

ⓘ El generador de señal también puede usarse desde cualquier canal de entrada. Seleccione ‘Signal Generator’ en ‘Source Select’ en la pantalla PROCESSING/Preamp.

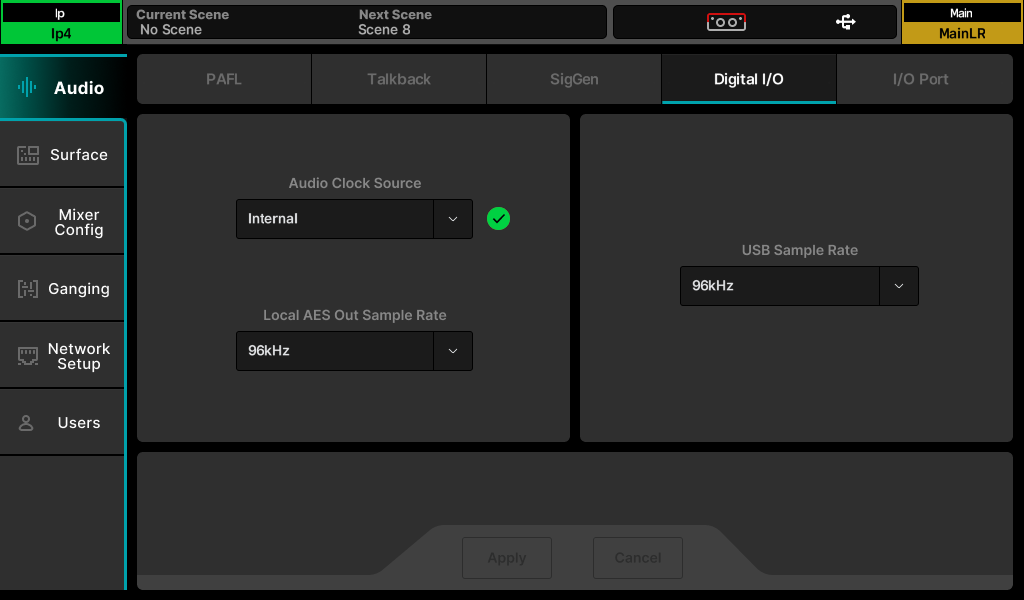

Sincronización del Reloj de Audio y Tasa de Muestreo AES/USB/SQ-Drive

Presione la tecla de pantalla ‘SETUP’, luego toque la pestaña ‘Audio’ seguida de la pestaña ‘Digital I/O’ para ver las opciones de fuente de reloj de audio, AES y tasa de muestreo USB/SQ-Drive.

Fuente de Reloj de Audio –

• Toque el valor ‘Audio Clock Source’ para seleccionar una fuente.

Interna = Sincronizar con el reloj de audio interno.

SLink = Sincronizar con una señal de reloj digital recibida por el puerto SLink.

Puerto I/O = Sincronizar con una señal de reloj digital recibida en el puerto de una tarjeta de opción conectada.

• Toque el botón ‘Apply’ para aplicar cambios.

Cuando está sincronizado correctamente, aparecerá una marca verde a la derecha de la selección de fuente. Cuando no se recibe un reloj adecuado, aparecerá una cruz roja a la derecha y una advertencia en la barra de título del SQ+ en la parte superior de la pantalla. En este caso, el SQ+ ‘retrocederá’ a usar el reloj de audio interno.

• Al usar el SQ+ como sistema independiente con o sin unidades de expansión, debe seleccionarse ‘Internal’ como fuente de reloj.
• Al conectarse a otro sistema o red de audio de terceros (como Dante o Waves), debe determinarse una única fuente de reloj en la red y todas las demás unidades deben sincronizarse a ella, ya sea directamente o a través de dispositivos conectados.

ⓘ El SQ+ siempre funcionará internamente a 96kHz, incluso si la fuente de reloj a la que está sincronizado funciona a 48kHz.

ⓘ Problemas con la sincronización pueden causar clics y ruidos audibles en el audio.

Tasa de Muestreo de Salida AES Local –

La tasa de muestreo de la salida digital AES puede cambiarse si es necesario.

• Toque el valor de la tasa de muestreo actual, luego seleccione una opción.

Tasa de Muestreo de Salida AES = 44.1kHz, 48kHz, 88.2kHz, 96kHz

• Toque el botón ‘Apply’ para aplicar cualquier cambio.

Tasa de Muestreo USB –

La configuración de tasa de muestreo aplica tanto para USB-B como para SQ-Drive y puede cambiarse entre 96kHz (sin conversión de tasa de muestreo) y 48kHz (con conversión de tasa de muestreo habilitada).

La conversión ocurre entre el núcleo y la conexión USB-B o SQ-Drive, por lo que el SQ+ seguirá ejecutando todo el procesamiento a 96kHz sin importar el modo seleccionado.

ⓘ Seleccionar el modo 48kHz permitirá grabar y reproducir hasta 32 canales hacia y desde SQ-Drive. Para más información, consulte la sección de Grabación y Reproducción Multitrack de SQ-Drive en esta guía.

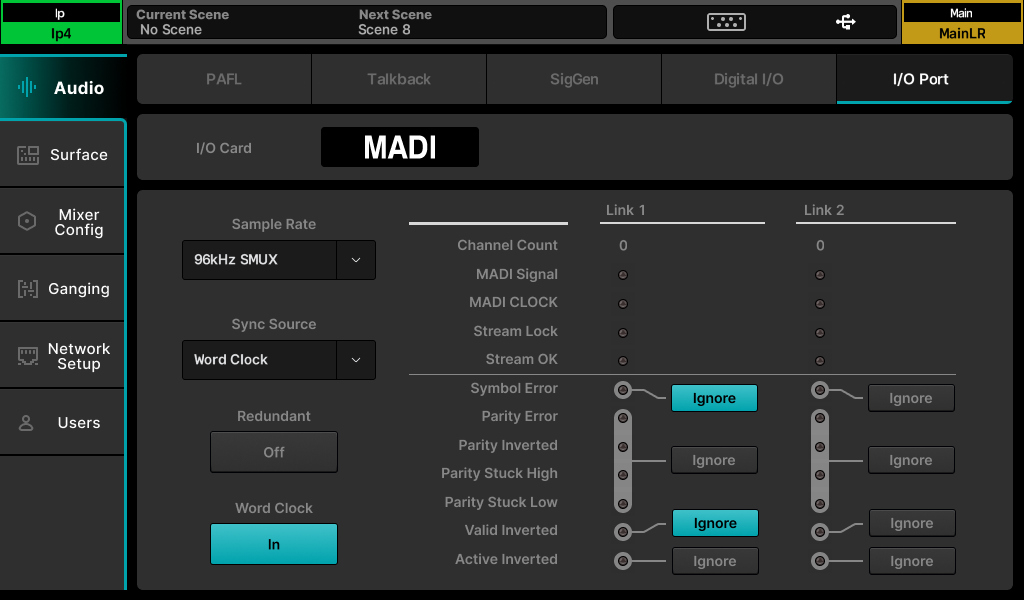

I/O Puerto (Tarjetas de Opción)

Hay múltiples tarjetas de opción disponibles para el puerto I/O del SQ+. Estas permiten que el SQ+ se integre con protocolos de audio de terceros o pueden proporcionar un puerto SLink adicional.

ⓘ Antes de instalar, verifique las notas de la versión del firmware del SQ+ para asegurarse de que la tarjeta de opción es compatible con la versión de firmware que se está ejecutando actualmente en el SQ+.

Para ver y ajustar la configuración del puerto I/O, presione la tecla ‘SETUP’, luego toque la pestaña ‘Audio’ seguida de la pestaña ‘I/O Port’.

Esta pantalla muestra información y configuraciones para la tarjeta de opción que está conectada actualmente. También contiene el interruptor ‘Control Network Bridge’.

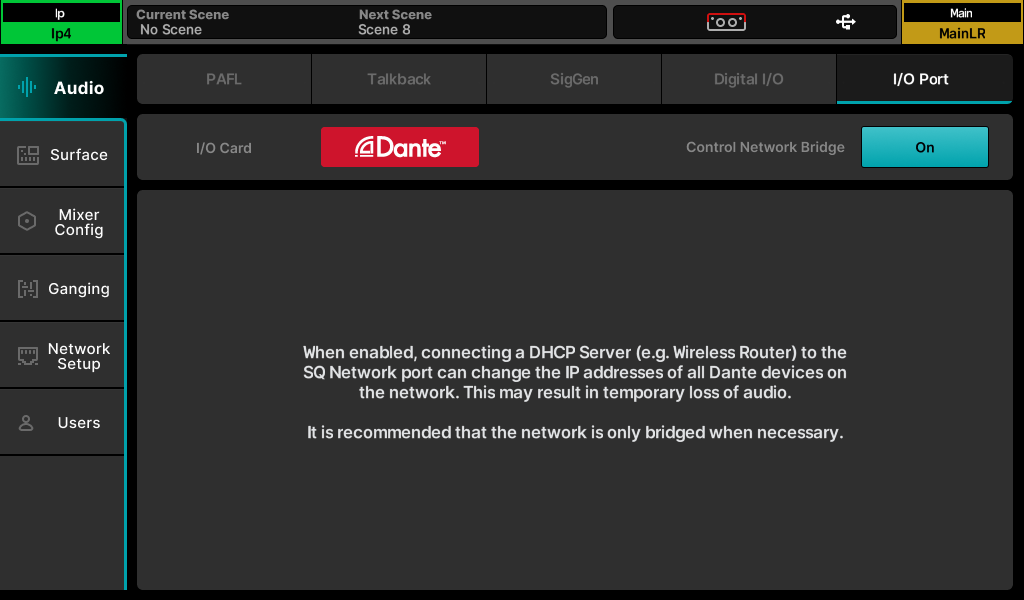

Cuando el Control Network Bridge está activado, la tarjeta de opción está conectada internamente (puenteada) al puerto de red del SQ+. El Control Network Bridge es solo para mensajes de control, ya que a diferencia del puerto SLink o los puertos en tarjetas de opción Dante y Waves, el puerto de red del SQ+ no puede usarse para conexiones de audio.

ⓘ Tenga en cuenta que tener el Control Network Bridge ‘On’ puede causar problemas con ciertas configuraciones. Los detalles de estos posibles problemas se muestran en la mitad inferior de la pantalla y deben considerarse antes de que la red sea puenteada.

SLink tarjeta de opción –

La tarjeta de opción SLink proporciona un puerto SLink adicional a cualquier consola SQ.
Tiene exactamente la misma funcionalidad que el puerto incorporado, pero opera de manera independiente, permitiendo que se ejecuten dos protocolos diferentes en el mismo sistema.

ⓘ El interruptor ‘Control Network Bridge’ no afecta la tarjeta de opción SLink ya que el puerto SLink es para conexión directa a otras consolas o expansores usando protocolos de Capa 2.

Dante tarjeta de opción –

Las tarjetas de opción Dante proporcionan una conexión de 32x32 o 64x64 canales a una red Dante de 96kHz o 48kHz.

Al enrutar hacia/desde el puerto I/O con una tarjeta Dante instalada, está enrutando entre el núcleo SQ+ y el módulo Dante. Luego debe usar el controlador Dante para realizar enrutamientos adicionales entre el módulo de la tarjeta de opción y otros dispositivos en la red.

El ‘Control Network Bridge’ puede permitir que una computadora conectada a la red Dante también controle el SQ+ usando SQ+MixPad o MIDI sobre TCP/IP, o que una computadora conectada al puerto de red del SQ+ ejecute el controlador Dante y ajuste el enrutamiento o configuraciones del dispositivo.

ⓘ No se transmite audio a través del puerto de red del SQ+.

Visite el sitio web de Audinate (www.audinate.com) para aprender más sobre Dante, y para descargar software incluyendo el controlador Dante y la tarjeta de sonido virtual Dante (DVS).

Waves tarjeta de opción –

La tarjeta de opción Waves proporciona una conexión de 64x64 canales a una red Waves SoundGrid que funciona a 96kHz o 48kHz.

Al enrutar hacia/desde el puerto I/O con una tarjeta Waves instalada, está enrutando entre el núcleo SQ+ y el módulo Waves. Debe usar el software Waves (SoundGrid Studio) para realizar enrutamientos adicionales entre el módulo de la tarjeta de opción y la computadora u otros dispositivos en la red.

El ‘Control Network Bridge’ permite que una computadora conectada a la red SoundGrid también ‘vea’ y controle el SQ+ usando SQ+MixPad o MIDI sobre TCP/IP.

Tenga en cuenta que con el Control Network Bridge activado, puede ser posible intentar pasar audio SoundGrid a través del puerto de red del SQ+, pero el sistema no debe usarse de esta manera y cualquier conexión que transporte audio debe conectarse directamente a los puertos de la tarjeta de opción.

Visite el sitio web de soporte de Waves (www.waves.com/support) para más información sobre Waves SoundGrid y para descargar las aplicaciones y controladores necesarios para usar la tarjeta de opción Waves con su sistema.

MADI tarjeta de opción –

La tarjeta de opción MADI proporciona una conexión de 64x64 canales a otros equipos MADI mediante 2 enlaces de entrada y 2 de salida. Puede funcionar a 96kHz o 48kHz, con o sin redundancia.

Cuando funciona a 96kHz, se pueden usar hasta 32 canales en cada enlace de entrada o salida y a 48kHz hasta 64 canales en cada enlace de entrada o salida como sigue:

El Word Clock BNC en la tarjeta de opción puede configurarse como entrada o salida y la fuente de sincronización puede ser Word Clock o cualquiera de los enlaces de entrada.

ⓘ Para sincronizar el SQ+ a la fuente de sincronización MADI, también debe configurarse la fuente de reloj de audio del SQ+ a ‘I/O Port’.

Se muestra información sobre el flujo MADI para cada enlace a la derecha de los ajustes principales, incluyendo indicación de errores. Si se detecta un error en el flujo, el audio entrante será silenciado, por lo que se ofrece una opción para ignorar estos errores para mayor compatibilidad con equipos de terceros.

ⓘ Solo ignore errores de flujo cuando sea absolutamente necesario y verifique la integridad del audio a bajo nivel, ya que un error en el flujo podría causar ruido digital a escala completa en las salidas.

DCA Spill

La función DCA Spill permite mostrar temporalmente todos los miembros de un DCA a través de tiras de canal y capas, en lugar de la disposición actual de tiras de canal.

Los miembros siempre se muestran en orden listado con el propio DCA en la última tira de canal. Trabajar con canales en estado spill es igual que trabajar con la disposición estándar de tiras de canal.

Hay dos formas de ‘spill’ un DCA, directamente o usando la función ‘Spill On Select’.

Spill de un solo DCA –

Asigne un SoftKey para spill de un DCA específico, o configure una tecla Soft Rotary a ‘Spill’ cuando el Soft Rotary está asignado a ‘DCA Level Fader’.

Presione la tecla para spill instantáneamente el DCA. El SoftKey parpadeará y el DCA spill se mostrará junto a la mezcla actualmente seleccionada en pantalla.
Para salir del spill, presione la tecla nuevamente o presione la tecla ‘SEL’ (parpadeante) en la tira de canal del DCA.

Spill al seleccionar –

Asigne un SoftKey a ‘Spill On Sel’. Cuando se presiona, se iluminará para mostrar que spill on select está activo y una segunda pulsación desactivará la función.
Cuando está activo, presionar la tecla ‘SEL’ de cualquier tira de canal DCA spillará ese DCA.
Para salir del spill, presione la tecla ‘SEL’ (parpadeante) en la tira de canal DCA mostrada.

ⓘ Desactivar spill on select saldrá automáticamente de cualquier spill activo.

Agrupación de Entradas (Input Ganging)

La agrupación permite vincular atributos de procesamiento y enrutamiento a través de múltiples canales de entrada. Esto significa que los cambios en atributos vinculados en un miembro de la agrupación afectan a todos los demás miembros al mismo tiempo.

El SQ+ cuenta con 8 agrupaciones con hasta 12 miembros cada una.

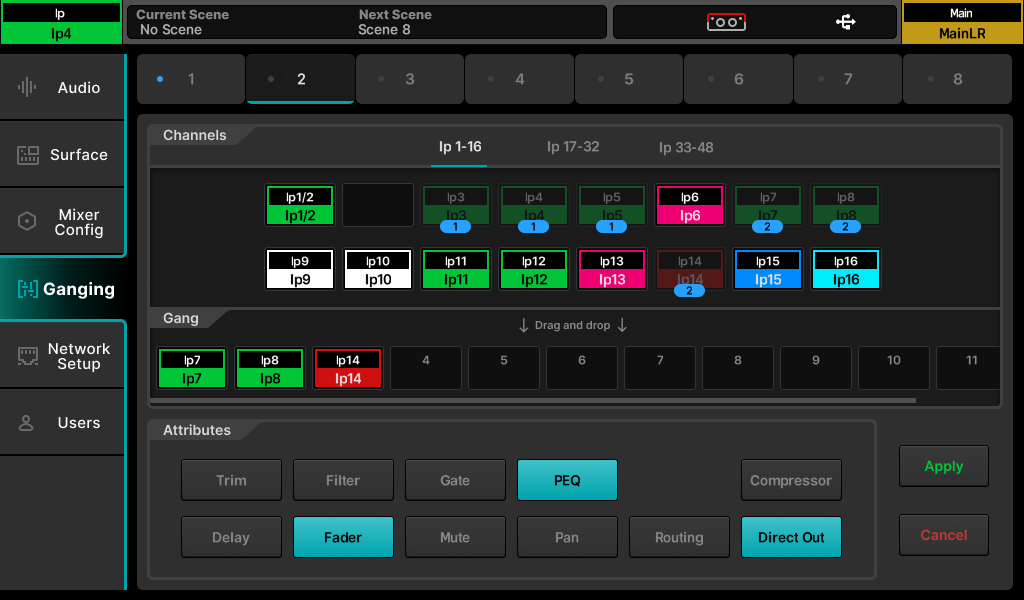

Para configurar la agrupación, presione la tecla ‘SETUP’, luego toque la pestaña ‘Ganging’.

• Seleccione una agrupación usando los números en la parte superior de la pantalla.
• Arrastre y suelte canales de entrada desde la lista de canales a la agrupación. Use las tres pestañas en la sección Canales para ver todos los canales de entrada disponibles. Toque y arrastre a la izquierda y derecha en la sección de Agrupación para ver todos los espacios disponibles.
• Toque los botones de Atributo para activar o desactivar los atributos vinculados para la agrupación seleccionada.
• Toque el botón 'Apply' para crear la agrupación.

Los atributos que pueden vincularse mediante una agrupación son los siguientes:

Trim = Trim post preamplificador

Filtro = HPF activado/desactivado y frecuencia

Gate = Todos los parámetros de gate

PEQ = Todos los parámetros de PEQ

Compresor = Todos los parámetros de compresor

Retardo = Retardo en ms del canal

Fader = Fader de entrada al nivel Main LR

Mute = Estado de mute del canal

Pan = Pan/Balanced del canal a mezcla

Enrutamiento = Asignaciones y niveles de envío a mezcla

Salida Directa = Nivel de salida directa

Configuración de Red

Para usar cualquier control sobre Ethernet, como control inalámbrico o uso con MIDI sobre TCP/IP, el SQ+ debe estar conectado como un dispositivo en una red.

Con la configuración predeterminada, el SQ+ se conectará automáticamente a cualquier red que use DHCP para asignar direcciones IP y será visible para cualquier aplicación que se ejecute en dispositivos conectados a la misma red.

En algunas situaciones, es necesario o preferible usar una dirección IP estática. No se recomienda usar la configuración estática a menos que comprenda completamente la red a la que se conecta.

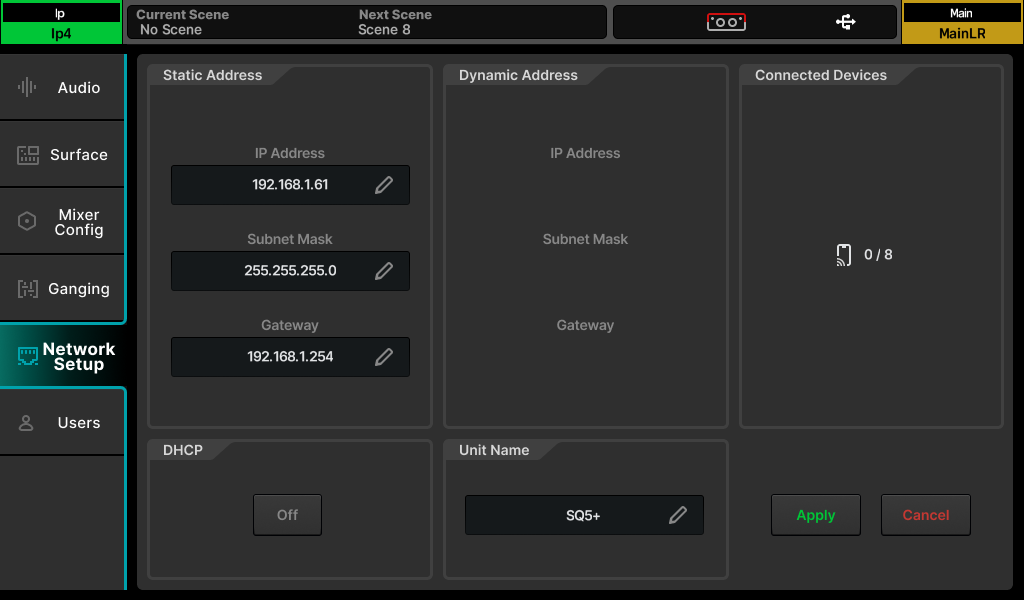

Presione la tecla ‘SETUP’, luego toque la pestaña ‘Network Setup’ para ver y ajustar la configuración de red.

• Toque el botón DHCP On/Off para activar o desactivar el modo DHCP. Los valores de dirección dinámica se muestran cuando DHCP está habilitado y el SQ+ ha recibido una dirección. No se pueden ajustar configuraciones estáticas si el modo DHCP está activado.
• Si no se asigna una dirección vía DHCP, el SQ+ se asignará una dirección usando una función auto-IP. En este caso, se mostrará un asterisco (‘*’) al final de la dirección.
• Toque cualquiera de los valores de red estáticos para ingresar nuevos valores.
• Toque el valor ‘Unit Name’ para cambiar el nombre del SQ+ (como lo ven otros dispositivos en la red incluyendo aplicaciones).
• Toque el botón ‘Apply’ o ‘Cancel’ para aplicar o descartar cualquier cambio.
• La sección Dispositivos Conectados muestra cuántas aplicaciones remotas están conectadas. Se pueden conectar hasta 3 instancias de SQ+MixPad, con un máximo total de 8 conexiones que también incluyen cualquier aplicación SQ+4You.

ⓘ Al usar un router inalámbrico o punto de acceso, asegúrese de conectar el puerto ‘Network’ del SQ+ a un puerto ‘LAN’ disponible. El LED ‘Lnk’ del puerto de red del SQ+ se iluminará para mostrar actividad de red.

Permisos de Usuario

Además del usuario Admin, el SQ+ puede tener 10 usuarios adicionales, cada uno con permisos individuales, contraseñas, acceso a escenas y escenas de usuario (que se recuperan al iniciar sesión).

Estos usuarios pueden iniciar sesión en el mismo SQ+ así como desde cualquier cliente conectado remotamente al SQ+, como las aplicaciones SQ+MixPad y SQ+4You. Esto significa que múltiples usuarios pueden estar conectados en diferentes dispositivos al mismo tiempo.

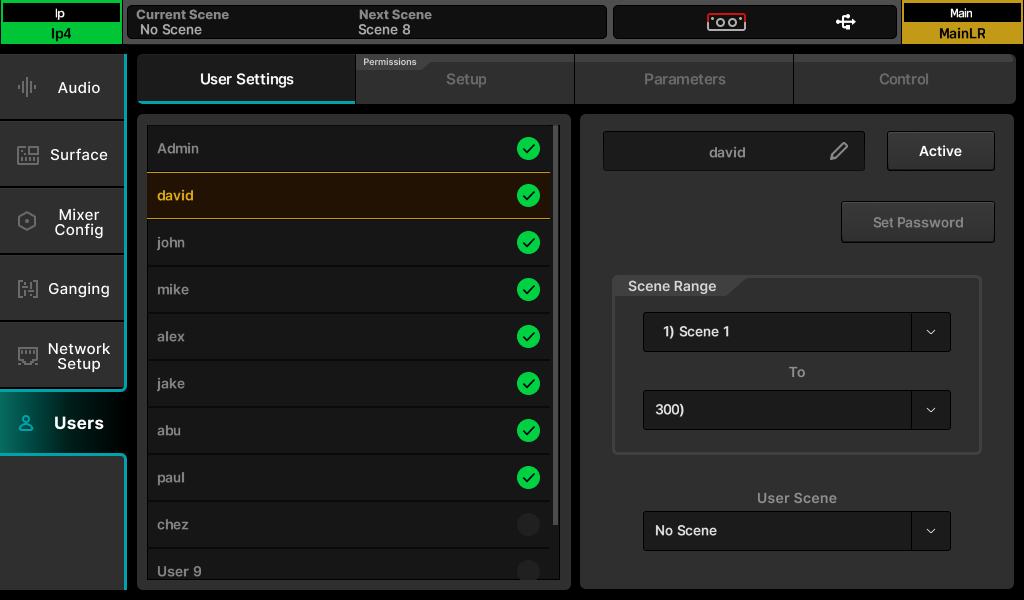

Presione la tecla ‘SETUP’, luego toque la pestaña ‘Users’ para configurar y administrar usuarios.

ⓘ La configuración y permisos de usuarios solo pueden realizarse cuando se ha iniciado sesión como Admin.

Para cambiar configuraciones y permisos de un usuario, primero seleccione un usuario de la lista a la izquierda. Ahora está haciendo cambios solo para ese usuario, por lo que la lista de usuarios es visible en todas las pestañas, permitiéndole comparar usuarios rápidamente y cambiar permisos en cualquier momento.

Configuraciones de Usuario –

• Toque el cuadro de texto del nombre de usuario para cambiar el nombre del usuario.
• Toque el botón ‘Inactive’ para activar el usuario (el botón cambia a ‘Active’ y aparece una marca en la lista).
• Toque el botón ‘Set Password’ para establecer o cambiar la contraseña del usuario. Esta contraseña se usa al iniciar sesión así como al bloquear la consola.

ⓘ El usuario Admin siempre está activo y tiene acceso sin restricciones a todas las configuraciones del mezclador.

ⓘ Para eliminar una contraseña, establezca una contraseña en blanco para el usuario.

• Use ‘Scene Range’ para seleccionar un rango de escenas al que el usuario tiene acceso (el rango predeterminado es todas las 300 escenas).
• Si es necesario, toque el valor ‘User Scene’ para elegir una escena que se cargará cuando el usuario inicie sesión.

ⓘ Al iniciar sesión con el mismo usuario múltiples veces (por ejemplo, cuando el SQ+ se apaga al final del día y el mismo usuario inicia sesión al día siguiente), aparecerá un pop-up para decidir si el SQ+ recupera su estado previo o recarga la ‘User Scene’.

Biblioteca de Permisos de Usuario –

Con uno de los diez usuarios seleccionado, presionar la tecla ‘LIBRARY’ mostrará la biblioteca de permisos de usuario. Se incluyen preajustes de fábrica como puntos de partida y para configuración rápida, pero también puede almacenar y recuperar preajustes de usuario.

• Seleccione un preajuste y toque ‘Recall’ para aplicar los permisos al usuario seleccionado actualmente.
• Toque ‘User’ para acceder a la biblioteca de usuario donde puede administrar sus propios preajustes.

ⓘ La biblioteca de permisos de usuario no puede accederse cuando se selecciona el usuario Admin, ya que el Admin no puede ser bloqueado de usar ningún parámetro o función.

Permisos –

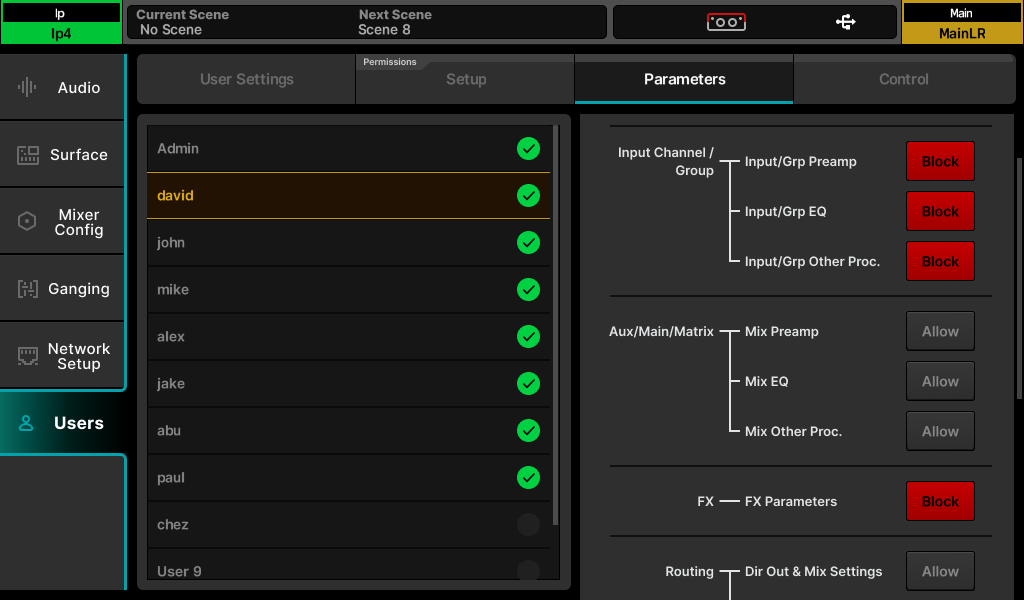

Al tocar las pestañas ‘Setup’, ‘Parameters’ o ‘Control’ se mostrarán listas de parámetros y funciones que pueden configurarse como ‘Allow’ o ‘Block’ para cada usuario.

• Toque el botón ‘Allow’/’Block’ a la derecha para alternar el acceso.

Permisos de Usuario Disponibles –
